Калькулятор расчёта толщины утепления ската кровли

Стропила

Стропильная система – основа кровельной конструкции. От качества и точности ее исполнения зависит надежность и долговечность всей кровли. Поэтому ключевое значение имеет правильность проектирования. Обеспечить корректное составление математической части проекта поможет наш калькулятор стропил двухскатной крыши. Его функционал позволяет легко определить необходимый расход пиломатериала для проведения монтажных работ.

Длина

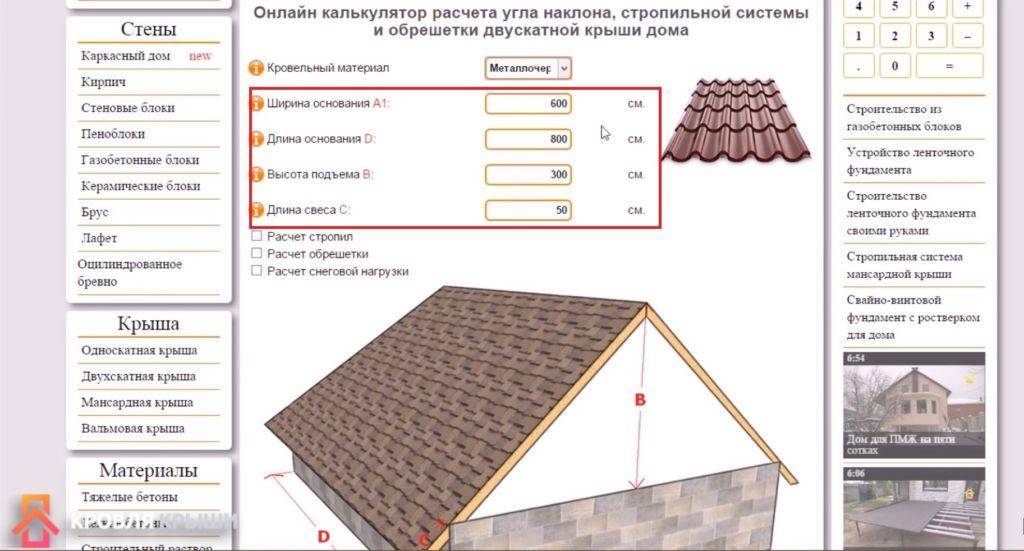

Расчет длины стропил двухскатной крыши при помощи нашего онлайн-калькулятора проводится с получением точного результата. Основными исходными параметрами для проведения вычислений являются: высота конька, размер бокового свеса, ширина основания.

После ввода в форму этих данных система автоматически выполнит вычисления и выдаст необходимую длину кровельной конструкции.

Количество

Ключевым параметром для проведения расчета количества стропил для монтажа двухскатной крыши является шаг их установки, который соотносится с размером основания и фронтонным свесом. На основании этих значений программа проводит вычисления и определяет требуемое число.

Зная количество и длину, можно легко посчитать расход пиломатериала, который пойдет на монтаж стропильной системы при строительстве или ремонте дома.

Результат расчета кровли

После ввода всех начальный параметров, вы получаете комплексный отчет, в котором содержится готовая смета для изготовления конструкции с детальным расчетом пиломатериалов и кровли, комплект чертежей всех элементов крыши в различных проекциях и адаптивная 3D-модель. Также автоматически рассчитается площадь крыши и будет доступен показатель угла наклона ската, стропил. В отличие от других сервисов мы подробно раскрываем каждый элемент сооружения и не обобщаем параметры, чтобы вы могли использовать наши результаты в качестве руководства к действию.

Чертежи крыши с размерами

Чертежи являются неотъемлемым элементом проектной документации любой конструкции, поскольку представляют собой некую «рабочую карту» для проведения монтажных работ. Многие профессионалы предпочитают делать план кровли своими руками в специализированных программах типа AutoCAD, ArchiCAD и др., однако для начинающего мастера самостоятельная разработка без должного опыта работы обычно заканчивается и не начавшись, либо заканчивается весьма плачевно. Нужно помнить, что любая случайная ошибка может привести к непредвиденным расходам и нарушению структуры всего сооружения.

Используя онлайн калькулятор кровли КАЛК.ПРО вы исключаете ошибки при расчетах, так как графика строится на основании реально введенных параметров, корректность которых можно перепроверить на интерактивной 3D-модели. В зависимости от конструкции крыши мы предоставляем разное количество чертежей – сложные системы описываются более детально. Например, при выполнении расчета громоздкой вальмовой крыши, комплект содержит 12 чертежей конструкции с подробным описанием стропильной системы (в разных проекциях), ее элементов, обрешетки, мест спилов и укладки кровельных материалов.

При создании калькулятора кровли, мы приложили все возможные усилия для того, чтобы последующий сбор конструкции и раскладка отдельных элементов, в частности, была максимально быстрой и комфортной.

3D-модель

Архитектурная визуализация позволяет наглядно оценить запланированную конструкцию в реальных пропорциях, убедится, что проект выполнен качественно и без ошибок. Тем не менее, пространственное моделирование — это кропотливый и технически сложный процесс, который невозможно выполнить без специальных навыков, а у профессиональных дизайнеров подобные услуги стоят достаточно больших денег.

Однако, выполняя расчет крыши у нас на сайте, вы БЕСПЛАТНО получаете адаптивную 3D-модель с точным соблюдением размерностей, с которой можно взаимодействовать и которую можно скачать в формате OBJ, чтобы в дальнейшем загрузить ее в свое программное обеспечение для редактирования.

Влияние воздушной прослойки

В случае, когда в трехслойной кладке в качестве утеплителя применяются минеральная вата, стекловата или другой плитный утеплитель, необходимо устройство воздушной вентилируемой прослойки между наружной кладкой и утеплителем. Толщина этой прослойки должна составлять не менее 10 мм, а желательно 20-40 мм. Она необходима для того, чтобы осушать утеплитель, который намокает от конденсата.

Данная воздушная прослойка является не замкнутым пространством, поэтому в случае ее наличия в расчете необходимо учитывать требования п.9.1.2 СП 23-101-2004, а именно:

а) слои конструкции, расположенные между воздушной прослойкой и наружной поверхностью (в нашем случае — это декоративный кирпич (бессер)), в теплотехническом расчете не учитываются;

б) на поверхности конструкции, обращенной в сторону вентилируемой наружным воздухом прослойки, следует принимать коэффициент теплоотдачи αext = 10,8 Вт/(м°С).

Примечание: влияние воздушной прослойки учитывается, например, при теплотехническом расчете пластиковых стеклопакетов.

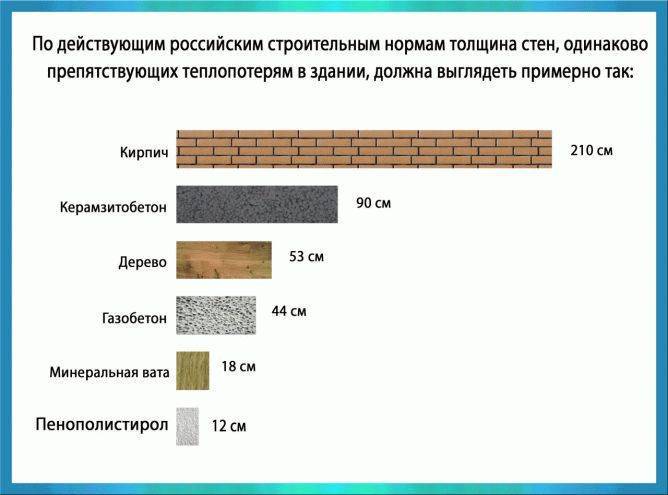

Выбираем материал стен дома, основываясь на теплопроводность материалов

Из курса физики мы знаем, что любая система стремится к равновесию. Поэтому, если у нас есть перепады температур, тогда сразу же возникает перетекание тепла. Т.е. тепловая энергия перетекает из теплого в холодное. Таким образом, наш дом будет отдавать свое тепло наружу через все, что только возможно, стены, крышу, пол, окна, двери, как видно на фото из-за разницы температур. В итоге дом полностью остынет и приравняется к внешней температуре.

Посчитать это можно по данной формуле расчета коэффициента теплопроводности. То есть, сколько тепла за единицу времени протекает через 1 кв.м. материала при градиенте температур 1 градус на 1 метр (на рисунке это показано с одной стороны куба 20 градусов с другой 19 градусов)

Коэффициент теплопроводности кирпича, коэффициент теплопроводности дерева

Мы видим из подсчетов, что у дерева теплопроводность в 3 раза меньше. Это означает, что при прочих равных условиях (равная толщина материала и температур) протекаемость тепла в кирпиче в 3 раза быстрее, а в дереве в 3 раза медленнее относительно кирпича. Поэтому дерево более энергосберегающий материал. Если мы хотим чтобы у кирпича была такая теплопотеря, как у дерева, значит, толщину кирпича нужно увеличить втрое. Простая арифметика! Теперь посмотрим, что будет в случае с каркасным домом. В каркасном доме 90% объема стены занимает утеплитель, в нашем случае возьмем самый экологичный материал – каменную вату на базальтовой основе. На фото мы видим, что коэффициент теплопроводности 0,038, а это в 5 раз меньше теплопроводность, чем у дерева, а с кирпичом разница аж в 15 раз.

На одной из выставок, я увидел замечательный стенд, который наши расчеты и подтверждает. На этом стенде сравниваются: сверху дерево (клееный брус), пеноблок и каркасник. Все материалы равной толщины. С одной стороны материал нагревается пленочным теплым полом, с другой стороны стоит термометр, который показывает уровень исходящего тепла. Конечно, качество фото оставляет желать лучшего. Итак… смотрим на стенд с разных сторон

Смотрим на нижние показатели на градуснике, к сожалению практически не видно цифр на градуснике, поэтому я назову их сверху вниз: Дерево – 28° С Пеноблок – почти 30° С Каркасная стена – 25° С

Расчет площади мансарды

В первую очередь, для создания функционального проекта необходимо рассчитать площадь мансарды. Этот параметр зависит от размеров доме, но также на него оказывает влияние конструкция крыши. Общая площадь мансарды складывается из 2 показателей:

  • Полезный объем. Под этим термином понимают площадь подкровельного пространства, в котором высота потолков выше 0,9 м. Очевидно, что полезный объем занимает не всю площадь мансарды, а только срединную часть. Чтобы рационально распорядится свободным местом, следует освободить пространство под коньком крыши от элементов стропильной системы, сместив их в стороны.
  • «Глухие» зоны. «Глухими» зонами мансарды называют углы, образованные между перекрытиями и нижней частью ската, в которых высота потолка составляет 0,9 метров и ниже. Для проживания людей эти участки непригодны, но в них можно разместить ниши или шкафчики для хранения. Лучше, рассчитывать уклон и форму крыши так, чтобы «глухие зоны» занимали меньшую часть общей площади мансарды.


Зависимость полезной площади мансарды от уклона


Сравнение площади мансарды в зависимости от формы крыши

Особенности мансардной крыши

Конструкция мансардной крыши отличается от обычной, так как они используются по-разному и имеют различное предназначение. Чтобы оборудовать жилую мансарду с достаточно высокими потолками, необходимо существенно увеличить высоту конька кровли, изменить уклон скатов, а также усилить стропильную систему.

Чтобы избежать ошибок при проектировании, лучше использовать специальную программу-калькулятор, которая автоматически выполняет точные расчет, основываясь на введенных данных. Конструктивными особенностями мансардной крыши являются:

  1. Ломанная форма скатов. Чтобы максимально увеличить полезный объем подкровельного пространства, крышу приходится делать ломанного или полувалькового типа. Такая конструкция скатов позволяет сделать потолок высоким, не увеличивая угол наклона кровли.
  2. Большой уклон. Мансардные крыши, как правило, имеют большой уклон скатов, позволяющий увеличить полезный объем помещения за счет высоты потолка. Эта особенность приводит к тому, что существенно возрастает вес конструкции.
  3. Большая площадь скатов. Из-за крутизны и большой высоты конька мансардная крыша обладает огромной площадью соприкосновения с атмосферой, что неблагоприятно сказывается на количестве теплопотерь. Чтобы сохранить тепло в мансарде, обязательно выполняется термоизоляция кровельных скатов.


Особенности мансардной кровли


Схема мансардной крыши

Расчёт мягкой кровли RUFLEX

Расчёт мягкой кровли RUFLEX может производиться двумя способами:

  • расчёт гибкой черепицы на крышу своими руками;
  • расчёт гибкой черепицы на крышу с помощью онлайн калькулятора

Своими руками рассчитать кровлю из битумной черепицы Руфлекс не так уж сложно, Для этого нужно знать такие параметры будущей конструкции:

  1. Площадь скатов.
  2. Длина ендов.
  3. Длина примыканий.
  4. Длина карнизов.
  5. Длина коньков.

Под гибкую черепицу нужно укладывать подкладочный ковёр. Без этого обязательного условия производитель не предоставляет гарантию на свою продукцию. Количество рулонов подкладочного ковра можно получить, разделив площадь скатов на 15 или 20 кв.м., в зависимости от выбранного материала (на самоклеящейся основе или с липкими краями). При выборе стоит учитывать способ укладки подкладочного ковра. Вертикальная укладка подразумевает обязательный нахлёст на конёк крыши, горизонтальная будет более экономичной (всё это подробно расписано в разделе инструкция по монтажу кровли). Обязательно нужно брать поправку на продольный нахлёст материала (по 10-15 см с каждой стороны, что в сумме даёт 30% запаса).

Чтобы получить требуемое для покупки количество пачек гибкой черепицы, нужно площадь скатов разделить на площадь, которую можно покрыть гибкими гонтами одной пачки (это указывается в технических данных на каждый тип гибкой черепицы RUFLEX). В среднем этот показатель составляет 3 кв. метра. Специалисты рекомендуют прибавлять 3-5% запаса на неизбежные отходы и ошибки в процессе монтажа, поэтому купить черепицу Руфлекс следует с небольшим запасом.

Количество рулонов ендового ковра рассчитать несложно – он укладывается строго в разжелобках, его ширины обычно хватает с избытком (0,7 м). Длина каждого рулона составляет 10 метров.

Количество пачек коньково-карнизной черепицы рассчитывается, исходя из имеющихся длин коньков и карнизов. В одной пачке коньково-карнизной черепицы RUFLEX находится 21 погонный метр карнизной черепицы или 17 метров погонных – коньковой. Остаётся в силе запас на отходы в 3-5%.

Онлайн калькулятор по расчёту гибкой черепицы делает все операции в автоматическом режиме.

Для получения нужных данных в окошке программы по расчёту стоимости мягкой кровли нужно ввести такие данные:

  • площадь кровли;
  • длину коньков, торцов, примыканий, карнизов и ендов.

В результате будет получена требуемая для закупки сумма, автоматически определено количество пачек черепицы, рулонов мягких материалов, литров клея, пачек гвоздей а также кровельных элементов вентиляции.

Утепление потолка с холодной крышей

Если чердак не используется в холодное время года, то утепляют только чердачное перекрытие, оставляя кровлю без изоляции.

Если на чердаке нет жилой комнаты, то теплоизоляция перекрытия позволит отапливать только те помещения, которые используются Источник chudopol.ru

Слой утеплителя при теплоизоляции чердачного перекрытия кладут поверх самого перекрытия и закрывает, в том числе, торцы стен. Если расположить изоляционный слой внутри, стены потолка все равно будут отдавать тепло наружу.

Такой способ утепления существенно упрощает монтажные работы. Ведь укладка на ровную поверхность под крышей выполняется легче, чем закрепление материала на скатах.

Выбор материала

Кратко рассмотрим наиболее популярные теплоизолирующие материалы. Выбор оптимального материала позволит облегчить дом, снизить затраты на строительство.

Минеральная вата

Листы из минеральной ваты являются самым старым и проверенным материалом для утепления стен жилого дома. Однако при укладке строители могут столкнуться с рядом проблем, которые позже повлияют на общее состояние дома.

Минеральная вата обеспечивает неплохую теплозащиту, однако в течение времени ее свойства могут заметно ухудшиться. Дело в том, что через 3-6 лет использования вата «падает» – из-за влаги, перепада температур и других факторов плотность ваты в определенных местах стены может упасть, а значит, повысится теплоотдача. При укладке листов минваты стоит знать, что своевременный ремонт дома — замена дефектных или испорченных листов — необходима.

Базальтовый наполнитель

Материал с лучшими параметрами, однако большей ценой. Проблемы этого материала заключаются только в укладке и нарезке материала перед установкой в монтажный каркас. Строительная бригада может потребовать закупки монтажной пены или другого вида наполнителя для заделки щелей. Также базальтовый наполнитель, как и минвата, требует специальной защиты дыхательных путей и кожи.

Пенопласт

Материал с плохими показателями термозащиты. Дешевый пенопласт хорошо подходит для финишной отделки внешней стены дома, однако в качестве полноценной панели для каркасного дома подходит плохо. Исключение — дома, которые строятся в теплых широтах, где зимы не слишком холодные. К положительным качествам пенопласта можно отнести дешевизну, простоту монтажа и укладки, наличие пенопласта большой плотности, который неплохо подойдет в качестве наполнителя тонких стен каркасных домов.

О калькуляторе

Онлайн-калькулятор мансардной крыши поможет рассчитать углы наклона боковых и коньковых скатов, количество и необходимое сечение стропил, объём обрешётки и других материалов для строительства крыши. Вам не придется выполнять лишние расчеты, поскольку данный калькулятор включает большинство существующих кровельных материалов, таких как битумная черепица, цементно-песчаная и керамическая черепица, металлочерепица, битумный и асбестоцементный шифер, ондулин. Если же вы используете нестандартный материал, или хотите получить более точные расчеты, вы можете указать массу собственного кровельного материала, выбрав соответствующий пункт в выпадающем списке материалов.

Прежде чем проектировать мансардный этаж, ознакомьтесь со СНиП 2.08.01-89 «ЖИЛЫЕ ЗДАНИЯ» со всей серьёзностью.

Устройство мансардной (ломаной, покатой) крыши отличается тем, что с каждой стороны она содержит два ската с разными углами наклона: крутой боковой и покатый висячий. Таким образом, под крышей образуется удобное пространство, которое можно использовать в роли жилого помещения. Это помещение называется мансардным этажом или просто мансардой.

Мансарды впервые были построены в 17 веке. Мансарда возводится относительно легко как при изначальном строительстве здания, так и в роли надстройки на существующее здание. Таким образом, она предоставляет альтернативу в строительстве дополнительного этажа.

Поскольку боковые скаты отличаются большой крутизной, следует тщательно подходить к выбору строительных материалов. Возможно, мансардная крыша потребует дополнительных затрат

Особенно это важно для жилых мансардных помещений: им будут нужны увеличенные фронтонные окна и улучшенная теплоизоляция

При заполнении полей калькулятора ознакомьтесь с дополнительной информацией, расположенной под знаком .

О любых вопросах или идеях, касающихся данного калькулятора, вы можете написать нам, используя форму комментариев внизу страницы. Будем рады услышать ваше мнение.

Важность дополнительного слоя термозащиты

При возведении каркаса из дерева стоит знать о высокой теплопроводности этого материала. Доска, которая является основой конструкции, быстро отдает внутреннее тепло, потому внутренний слой термоизоляции может плохо выполнять свои функции. Мостики теплоотдачи должны быть закрыты хотя бы с одной стороны. Для этого часто на внешние стены здания клеют пенопласт высокой плотности, толщиной до 5 см. Этот материал не позволит дереву быстро отдавать внутреннее тепло, сохранит дом от перепадов температур и влаги.

Пенопласт может быть установлен под ровным слоем внешней вагонки из пластика или дерева. Внешняя отделка станет эффективной системой ветрозащиты и при этом позволит материалам стены «дышать». Эффективное проветривание предотвратит конструкцию от образования плесени и очагов гниения.

Дополнительный слой утеплителя рассчитать просто — необходимо определить площадь стен:

Sстен = Pстен * Vстен.

Параметр Sстен можно указывать в бланке заказа пенопласта на складе.

Утепление крыши на основе «Урса — скатная крыша»

Теплоизоляция для скатных крыш, производимая немецкой фирмой по технологии URSA Spannfilz широко применяется при строительстве всевозможных строительных, как жилых, так и нежилых объектов.

Утеплитель URSAGlasswool Скатная крыша

Преимущества данного утеплителя:

  • упругость данного утеплителя позволяет ему удерживаться в пространствах между балками без провисания и образования щелей;
  • легкость утеплителя;
  • наличие звукоизоляционных характеристик;
  • малая теплопроводность – 0,036 Вт/м×К;
  • прекрасная гибкость утеплителя, что позволяет заполнять сложные пространства;
  • нет необходимости в дополнительных элементах крепления, он удерживается в проемах сам;
  • под упаковкой утеплитель спрессовывается в 5 раз, а после распаковки он быстро возвращает свой объем;
  • материал практически не горит.

Цены на утеплитель URSA Скатная крыша зависят от величины матов и начинаются с 50 у.е. за 1 метр кубический. Толщина материала бывает 150 и 200 мм, но наиболее востребованными считаются маты толщиной 150 мм. Как правило, такой толщины всегда хватает для утепления скатных крыш в большинстве случаев. При расчетах толщины утеплителя для конкретного климатического пояса придется воспользоваться руководством СНиП 11-3-79. Выпускается материал шириной 1200 мм, при длине от 3900 до 4200 мм. Он без проблем укладывается между стропильной системой крыши без стыков и щелей.
