Характеристики полипропиленовых труб
- Основные преимущества полипропиленовых изделий:
- Значительно меньший вес, чем у металлических труб, что намного облегчает их транспортировку и монтаж.
- Неподверженность при эксплуатации коррозии, засорам, воздействию агрессивных сред.
- Быстрая установка без использования сложной техники и необходимости в специализированных навыках.
- Срок службы до 50 лет.
- Многие типы полипропиленовых труб обладают звукоизоляционными свойствами.
- Абсолютная экологическая безопасность.
- Невзирая на массу достоинств, изделия из полипропилена имеют ряд недостатков:
- Высокий коэффициент температурного расширения (у армированных – 2-3,5 мм на 1 м, у цельных – в 4-5 раз больше).
- Необходимость предварительной обработки труб и фитингов с внешним армированием с применением специального оборудования.
- Наличие на рынке некачественных материалов с дефектами внешнего слоя.
- Отличие полипропиленовых труб от аналогичных изделий состоит в их высокой текучести, из-за чего они могут деформироваться со временем даже от собственного веса. В связи с этим их монтируют с креплением через 50-60 см.
- Так как трубы из полипропилена достаточно жесткие на изгиб, при сборке систем из них необходимо большое количество поворотных фитингов.
Какое давление держат
Обозначается в маркировке трубы отопления после букв PN. Если в маркировке указано PN20, это означает, что изделие из полипропилена рассчитано на уровень атмосферного давления в 20 атмосфер, а, соответственно, PN25 – на 25 атмосфер. Данные образцы выдерживают максимальное давление и долгий рабочий режим, но даже при пиковом давлении они не будут разрушаться.
Конечно, для предельных нагрузок лучше использовать полипропиленовые изделия с маркировкой PN25, поскольку при повышении температуры прочность теплоносителя трубы отопления значительно падает.
Так, при температуре 90 градусов давление для образца с маркировкой PN20 будет составлять уже не 20 атмосфер, а приблизительно 6,5 кгс/см². Но в системе отопления данная категория труб остается способной выполнять возложенные на нее функции.
Какие диаметры бывают
При составлении схемы трубопровода из полипропилена лучше ориентироваться диаметр. Для устройства системы отопления следует учитывать результаты гидродинамических расчетов.
Основная цель при проведении расчетов – это выбор трубы с минимальным размером в диаметре с учетом давления рабочей среды и общего проекта системы отопления.
Например:
Изделия из полипропилена диаметром от 20 до 32 миллиметров актуальны в частном строительстве благодаря высокой пропускной способности и возможности придать любую форму изгибу.
Для подачи горячей воды рекомендуется использовать пластиковые трубы диаметром 20 мм, а для устройства стояков – 25 мм. В устройстве системы центрального отопления лучше применять образцы из полипропилена размером в диаметре 25 мм, для автономного отопления этот показатель может колебаться.
Для устройства теплого пола рекомендуется использовать полимерные трубы диаметром не более 16 мм.
Внутренний диаметр полипропиленовых труб (таблица)
Перед тем, как проектировать трубопровод, необходимо знать, какой диаметр полипропиленовых труб будет использован. Существует сложный гидравлический расчет. Его цель – подобрать такой размер для каждого участка, чтобы сэкономить при покупке.
При расчете учитывается рабочее давление и структура системы. Большое сечение, конечно, не навредит, но обойдется очень дорого. Если сечение будет слишком маленькое, снизится напор.
Какие диаметры полипропиленовых труб бывают? От 16 до 1200 мм! Однако для бытовых систем водоснабжения и отопления используются изделия диаметром от 16 до 32 мм, для внутренней канализации – от 40, 50 мм до 110 мм.
Максимальный диаметр полипропиленовых труб актуален при монтаже наружных канализационных трубопроводов для очень больших домов или целых микрорайонов.
При проектировании внутренней системы холодного водоснабжения выбор размера зависит от протяженности трубопровода и количества точек водоснабжения. Подводящая труба чаще всего имеет размер 32 мм, для разводки в помещениях наружный диаметр 16 – 20 мм.
Не менее важен и такой показатель, как толщина стенки. От нее зависят внутренние диаметры полипропиленовых труб. Таблица поможет понять разнообразие размеров:
Величину температурных изменений длины трубы можно также определить по таблицам:
Таблица линейного расширения (в мм): труба PP-R PN10 и PN20 (α = 0,15 мм/м x °С)
| Длина трубы, м | Разница температур Δt, ºС | |||||||
| 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | |
| 0,1 | 0,15 | 0,30 | 0,45 | 0,60 | 0,75 | 0,90 | 1,05 | 1,20 |
| 0,2 | 0,30 | 0,60 | 0,90 | 1,20 | 1,50 | 1,80 | 2,10 | 2,40 |
| 0,3 | 0,45 | 0,90 | 1,35 | 1,80 | 2,25 | 2,70 | 3,15 | 3,60 |
| 0,4 | 0,60 | 1,20 | 1,80 | 2,40 | 3,00 | 3,60 | 4,20 | 4,80 |
| 0,5 | 0,75 | 1,50 | 2,25 | 3,00 | 3,75 | 4,50 | 5,25 | 6,00 |
| 0,6 | 0,90 | 1,80 | 2,70 | 3,60 | 4,50 | 5,40 | 6,30 | 7,20 |
| 0,7 | 1,05 | 2,10 | 3,15 | 4,20 | 5,25 | 6,30 | 7,35 | 8,40 |
| 0,8 | 1,20 | 2,40 | 3,60 | 4,80 | 6,00 | 7,20 | 8,40 | 9,60 |
| 0,9 | 1,35 | 2,70 | 4,05 | 5,40 | 6,75 | 8,10 | 9,45 | 10,80 |
| 1,0 | 1,50 | 3,00 | 4,50 | 6,00 | 7,50 | 9,00 | 10,50 | 12,00 |
| 2,0 | 3,00 | 6,00 | 9,00 | 12,00 | 15,00 | 18,00 | 21,00 | 24,00 |
| 3,0 | 4,50 | 9,00 | 13,50 | 18,00 | 22,50 | 27,00 | 31,50 | 36,00 |
| 4,0 | 6,00 | 12,00 | 18,00 | 24,00 | 30,00 | 36,00 | 42,00 | 48,00 |
| 5,0 | 7,50 | 15,00 | 22,50 | 30,00 | 37,50 | 45,00 | 52,50 | 60,00 |
| 6,0 | 9,00 | 18,00 | 27,00 | 36,00 | 45,00 | 54,00 | 63,00 | 72,00 |
| 7,0 | 10,50 | 21,00 | 31,50 | 42,00 | 52,50 | 63,00 | 73,50 | 84,00 |
| 8,0 | 12,00 | 24,00 | 36,00 | 48,00 | 60,00 | 72,00 | 84,00 | 96,00 |
| 9,0 | 13,50 | 27,00 | 40,50 | 54,00 | 67,50 | 81,00 | 94,50 | 108,00 |
| 10,0 | 15,00 | 30,00 | 45,00 | 60,00 | 75,00 | 90,00 | 105,00 | 120,00 |
ЧИТАТЬ ТАКЖЕ: Труба Полипропиленовая Pn10 Pn20 В Чем Разница

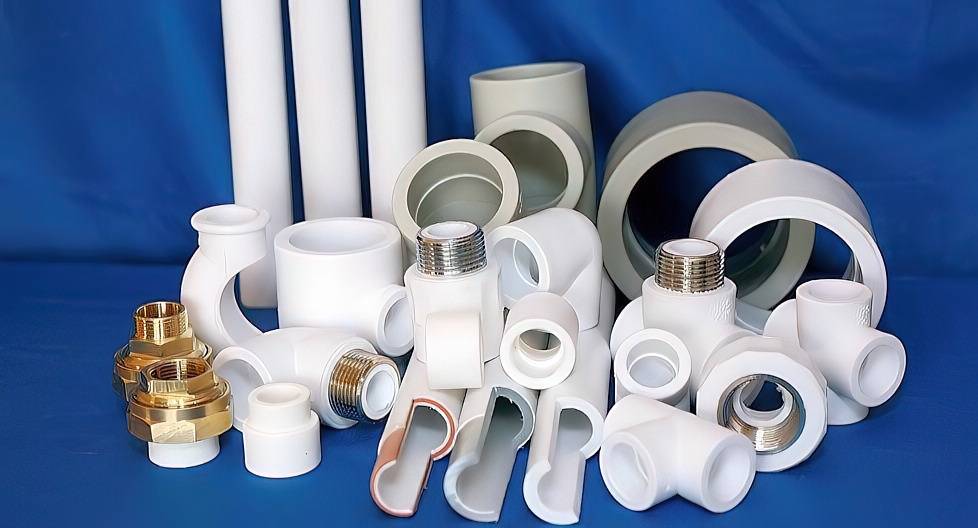

Комплектующие детали
При монтаже армированных полипропиленовых труб используются различные фигурные комплектующие элементы для соединения. Все они определяются заранее по чертежу разводки отопления или водопровода. К таким необходимым деталям относятся: фитинги и тройники, отводы и муфты, запорная арматура и прочее. Их подбирают в зависимости от диаметра труб и их характеристик. К примеру, нельзя приобретать для установки в отопительные контуры комплектующие для холодного водоснабжения.
Для соединения с иными участками системы, выполненными из других материалов, используют специальные изделия со впрессованными металлическими резьбовыми вставками либо с накидными гайками.
Что такое полипропиленовые трубы
Для полипропиленовых труб характерны высокие показатели долговечности, стойкости к повышению температуры и химическому воздействию. По этим позициям данные изделия выгодно отличаются от схожей продукции из других материалов, особенно из металла. Так как они не ржавеют, то коррозийный налет на их поверхности отсутствует. Также полипропиленовым трубам не страшно гниение, воздействие бактерий и грязи, что дает им все преимущества при организации трубопроводов для питьевой воды. Отсутствие известкового налета позволяет не боятся за постепенное уменьшение сечения, и, как следствие, уменьшения их пропускных способностей.
При сравнивании полипропиленовых и обычных пластиковых труб можно прийти к выводу, что для них характерен значительно меньший коэффициент температурного расширения (1 см/1 м против 10 см/1 м, при увеличении температуры на 70 градусов). В зимнее время обычные трубы могут провисать, и это смотрится довольно некрасиво. После монтажа новенькая отопительная система из пластика очень привлекательна, однако при наступлении зимы ситуация резко меняется, что негативно сказывается на общем виде интерьера. Армированная алюминием труба такого недостатка не имеет, что дает возможность сохранять внешний вид системы в неизменности круглый год, вне зависимости от температурных изменений.
Правила контактной тепловой сварки полипропилена
Монтаж систем отопления из полипропилена производят при температуре в помещении не ниже 5°С. Расходный материал для термосварки (комплектующие детали) должен соответствовать назначению (PPRS).

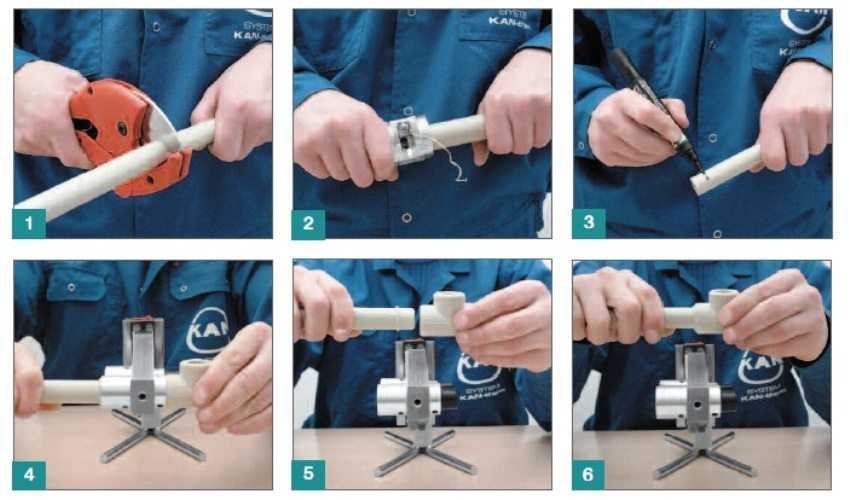

Шаги соединения полипропиленовых труб с помощью паяльника.
Последовательность операций при изготовлении узлов по месту производства работ:
- рез трубы производят специальными ножницами по предварительной разметке на корпусе;
- подготовка поверхности среза включает снятие фаски на глубину 1 мм под углом 30° и обезжиривание конца трубы ацетоном;
- отметка границ плавки — на конец трубы карандашом наносят ограничительную риску;
- обработка рабочих поверхностей паяльника;
- нагрев инструмента;
- оплавление деталей (с выдержкой временных диапазонов диаметра труб по паспорту прибора, и соосности деталей с корпусом утюга);
- стыковка узла без смещений и вращения элементов;
- охлаждение.
Размер закладного участка трубы для разогрева:
| Диаметр, мм | 20 | 25 | 32 | 40 | 50 |
| Расстояние от торца, мм | 14,5 | 16 | 18 | 20,5 | 23,5 |

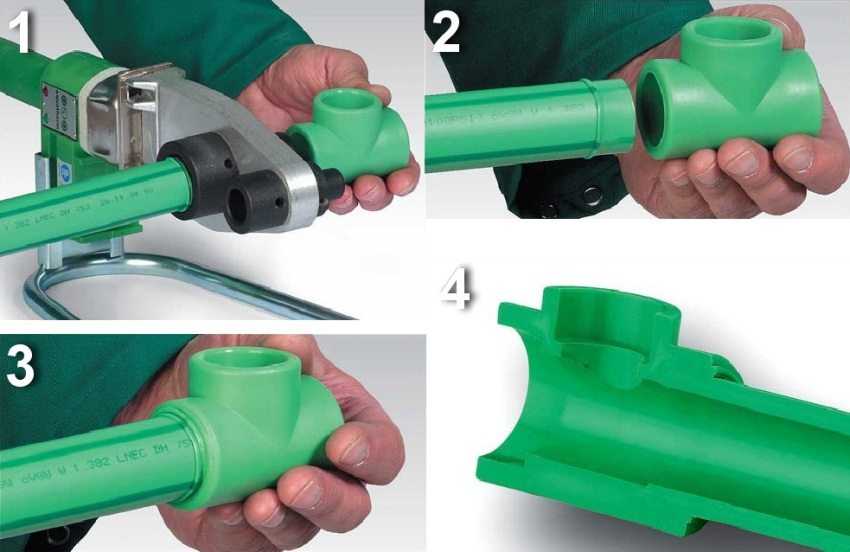

Этапы работ по соединению труб из полипропилена.
Временной регламент процесса ручной термической сварки (нормативные значения):
| Наружный диаметр трубы/внутренний диаметр фитинга, мм | Время, с | ||
| Контакт с насадкой | Стыковка | Охлаждение | |
| 20 | 5 | 4 | 120 |
| 25 | 7 | 4 | 120 |
| 32 | 8 | 6 | 240 |
| 40 | 12 | 8 | 300 |
Напряжение электротока в паяльнике для полипропилена — 36В. Работа инструмента от бытовой сети требует наличия защитного автомата отключения.
После остывания соединений проверяют прямолинейность стыка, равномерность валика сварного шва и отсутствие дефектов сварки. Количество соединительных узлов, при выполнении правил контактной сварки, не влияет на пропускную способность системы. Малое сопротивление в сварных деталях обусловлено физическими свойствами материала и способом соединения без уменьшения проходного сечения трубы. Гидравлические испытания на прочность и плотность системы ПП труб проводят через 16 часов после сварки.

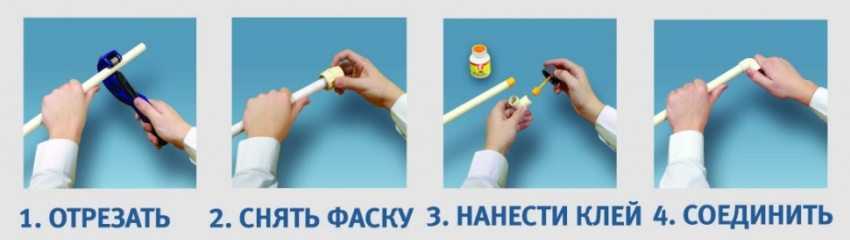

Соединение труб с помощью специального клея (холодная сварка).
Производители качественных полипропиленовых труб
Зачастую покупатели не знают, какие полипропиленовые трубы необходимы для отопления квартиры, или для прокладки системы водоснабжения
Чтобы не ошибиться с выбором, нужно обращать внимание не только на технические показатели, но и на фирму-производителя
Пластиковые трубы
В России большой популярностью пользуются сантехнические товары следующих производителей:
- VALTEC. Российско-итальянская компания была открыта в 2002 году и специализировалась на производстве труб и фитингов. Сегодня компания выпускает большой объем продукции, а трубы VALTEC использовались при обустройстве сантехнических систем в некоторых объектах культурного наследия;
- Vikma. Компания выпускает множество наименований инженерной сантехники, в том числе, трубы для монтажа систем ХВС и ГВС. Производитель проводит проверку всей продукции и гарантирует, что качество каждой трубы и комплектующей детали – 100%. Трубы от компании Vikma служат много лет и не требуют регулярного ремонта;
- Lammin. Российская компания-производитель сантехники и комплектующих деталей. Компания работает с 1989 года. За это время было расширено производство. При выпуске любого товара – сантехники, труб, фитингов или радиаторов, применяются современные разработки и только технологичное, современное оборудование.
Отопление в частном доме из полипропиленовых труб своими руками
Главные компоненты отопления — генератор тепла, трубы и приборы отопления. Остальное оборудование обеспечивает работоспособность системы при различных нагрузках. Оснащение системы дополнительными элементами зависит от размеров дома и модификации выбранного котла. Заданные параметры работы агрегата обеспечивает группа безопасности, расширительная емкость с переливной трубой, нагнетатель и устройство регулировки давления.
Если циркуляционный насос не встроен в котловой контур, то нагнетатель устанавливают на обратной линии трубопровода, в непосредственной близости генератора тепла. Место установки расширительного бачка закрытого типа для отопления — перед циркуляционным насосом. Группу безопасности монтируют на подающей линии возле котла.

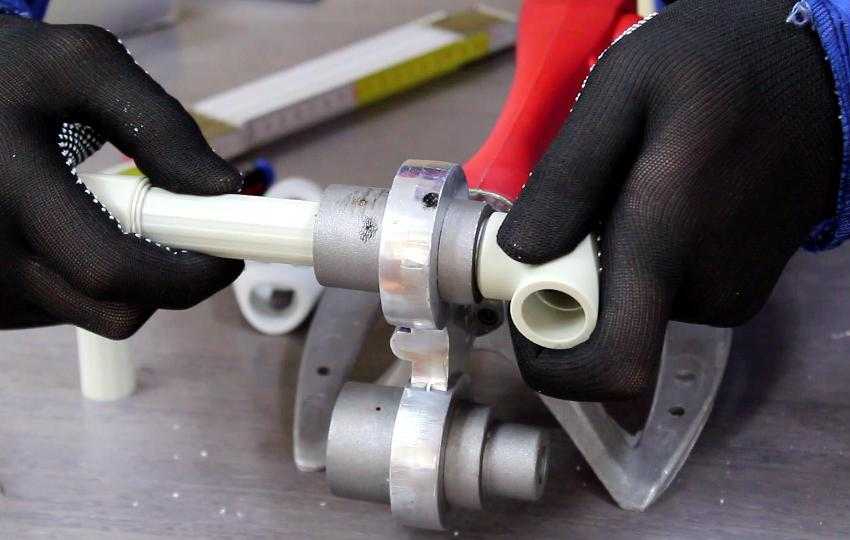

Спайка полипропиленовых труб паяльником своими руками.
Понятие комфорта индивидуально для каждого человека. Но для всех без исключения дом — это тепло. Отопление – неотъемлемая часть любого дома. Принять грамотное решение и воплотить его собственными силами поможет максимальная осведомленность в данной теме.
Как выбрать полипропиленовые трубы для отопления
Сегодня для монтажа систем отопления в основном применяют армированные стекловолокном или алюминием трубы. Благодаря этим материалам снижается коэффициент теплового расширения. Кроме того, монтаж таких труб более удобен, так как не требуется зачистка при помощи шейвера. Стекловолоконная фибра вплавлена в полипропилен, а какие-либо слои отсутствуют. Это обстоятельство не позволяет расслаиваться материалу труб.
Выбирая трубу для отопления, обращайте внимание на маркировку — она содержит максимально допустимые показатели давления и температуры
По каким критериям делать выбор
Для того, чтобы сделать правильный выбор труб для монтажа отопительной системы, нам требуется неплохо разбираться в их маркировке и соответствующих параметрах. Одним из главных показателей является рабочее давление. Его принято указывать в маркировке трубы непосредственно после буквенного сочетания PN. Например, PN20 обозначает, что данная труба предназначена для использования при рабочем давлении равном 20 атмосфер и температуре 20 градусов. В данном случае имеется ввиду не пиковые показатели давления, которые могут в разы превосходить указанные, а максимальные долговременные рабочие показатели давления.

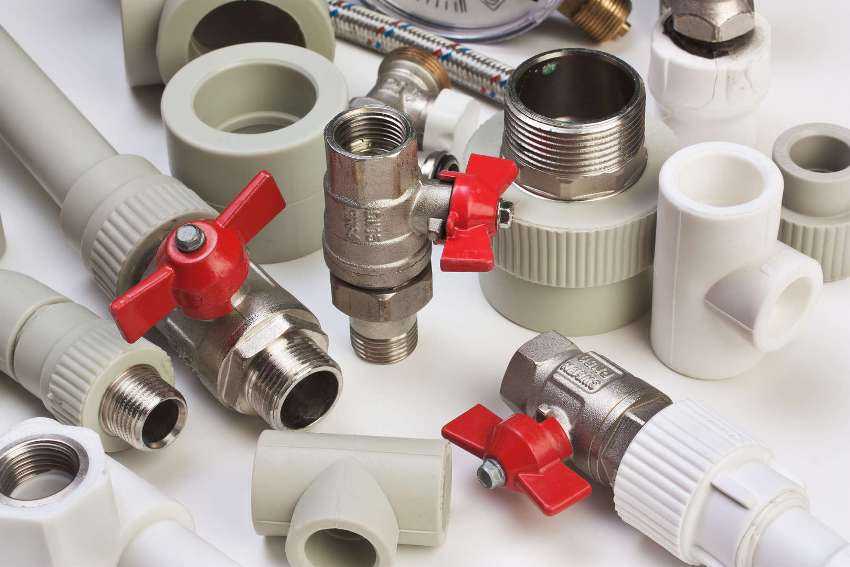

Фитинги, используемые для монтажа полипропиленовых труб.
Если говорить о том, как выбрать полипропиленовые трубы для отопления, то предпочтительнее было бы использовать для этих целей трубы PN25. Ведь при увеличении максимальной температуры теплоносителя показатели прочности полипропиленовых труб на разрыв значительно снижаются. Это обстоятельство приводит к тому, что при 900ºС предел переносимого давления для изделия с маркировкой PN20 — уже далеко не 20, а примерно 6,5 кг/см². Это допустимо, но менее желательно, так как внезапное повышение давления в системе отопления может привести к аварии.
Температурные показатели должны находиться в маркировке трубы в явном виде или в форме указания на возможность использования в системах отопления (hot&cold). Как уже говорилось ранее, трубы для отопления должны быть армированы
Чем это сделано: стекловолокном или фольгой – неважно
Длинные участки обвязки из полипропилена необходимо дополнять компенсаторами или витками трубы.
При выборе полипропиленовых труб необходимо не упустить и вопрос приобретения инструмента для монтажа отопления из них. Пожалуй, главным звеном здесь является паяльник.
Какие бывают и какие лучше
Лучшие полипропиленовые трубы
По строению полипропиленовые трубы бывают трех видов:
- Однослойные. Стенки полностью сделаны из полипропилена.
- Трехслойные:
- армированные стекловолокном — между двумя слоями полипропилена запаяны нити стекловолокна;
- армированные фольгой — конструкция похожа.
Зачем армируют полипропиленовые трубы? Этот материал имеет большой коэффициент теплового расширения. Один метр однослойной трубы становится длиннее на 150 мм при нагревании до 100 °C. Это много, правда их так сильно никто не нагреет, но и при более низких дельтах температур увеличение длины не менее впечатляет. Для нейтрализации этого явления ставят компенсационные петли, но не всегда такой подход спасает.

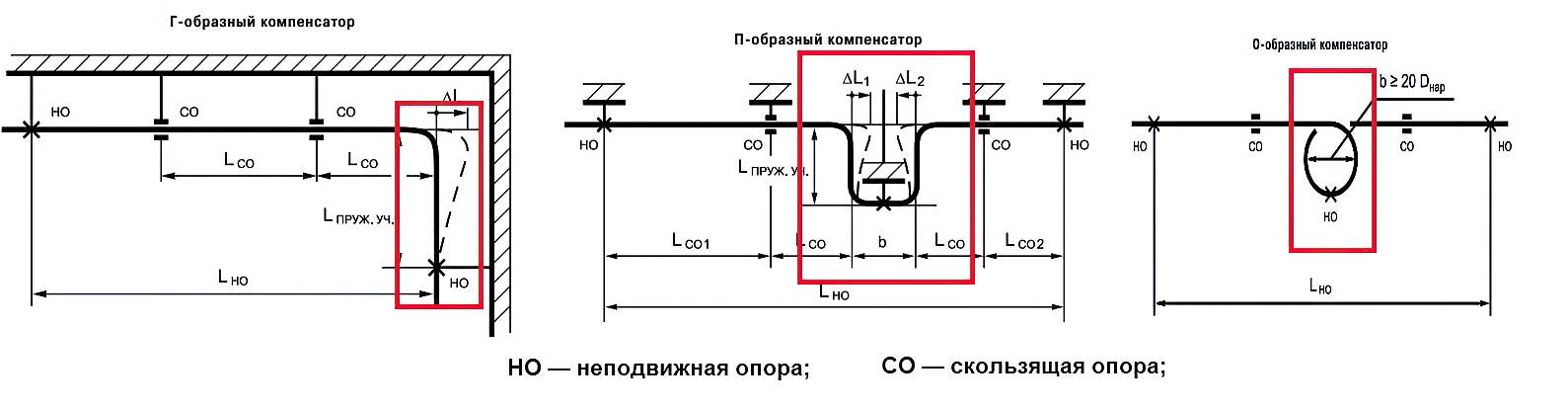

Виды компенсаторов для полипропиленовых труб
Производители нашли другое решение — начали изготавливать многослойные трубы. Между двумя слоями чистого пропилена укладывают стекловолокно или алюминиевую фольгу. Эти материалы не нужны для усиления или каких-либо других целей, а только для уменьшения термического удлинения. Если есть слой стекловолокна, то температурное расширение в 4-5 раз меньше, а со слоем фольги — в 2 раза. Компенсационные петли еще нужны, но ставятся реже.
Слева армированная стекловолокном труба, справа — обычная однослойная
Зачем делают армирование и стекловолокном, и фольгой? Дело в диапазоне рабочих температур. Те, что со стекловолокном могут выдержать нагрев до 90 °C. Этого достаточно для ГВС, но не всегда недостаточно для отопления. У полипропиленовых труб, армированных фольгой, температурный диапазон шире — они выдерживают нагрев среды до +95 °C. Этого уже достаточно для большинства систем отопления (кроме тех, в которых стоят твердотопливные котлы).
Какие ППР трубы подходит для каких систем
Исходя из всего сказанного выше ясно, какие полипропиленовые трубы лучше для отопления — армированные фольгой, если предполагается высокотемпературная эксплуатация системы (от 70 °C и выше). Для низкотемпературных систем отопления можно использовать изделия, армированные стекловолокном.
Для холодного водоснабжения подходят любые ППР трубы, но самое рациональное решение — обычные однослойные. Стоят они совсем немного, а тепловое расширение в этом случае не такое уж и большое, одного небольшого компенсатора для водопровода в среднем частном доме достаточно, а в квартире, при небольшой протяженности системы, его не делают вообще, вернее делают «Г»-образный.

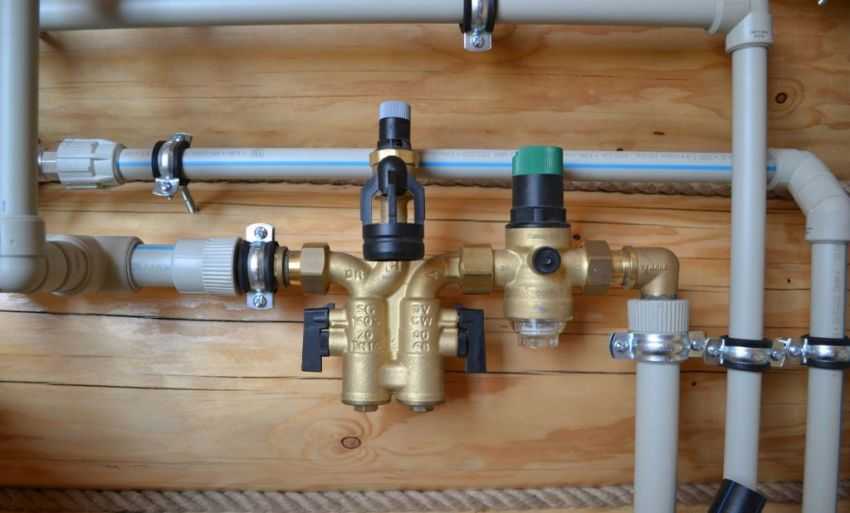

Пример водопровода из полипропилена
Для прокладки системы ГВС лучше всего брать трубы из полипропилена с армирующей прослойкой из стекловолокна. Их качества тут оптимальны, но можно использовать и с фольгированным слоем
Обратите внимание, наличие компенсаторов обязательно
Какие проще в монтаже
Решая, какие полипропиленовые трубы лучше, обратите внимание на такой параметр, как сложность монтажа. Все виды соединяются при помощи сварки, а для поворотов, разветвлений и т.п
используют фитинги. Сам процесс сварки идентичен для всех типов, разница в том, что при наличии алюминиевой фольги требуется предварительная обработка — необходимо удалить фольгу на глубину пайки.
Так выглядит внешнее армирование полипропиленовой трубы фольгой
Вообще, армирование алюминием бывает двух видов — наружное и внутреннее. При наружном, слой фольги находится близко к наружному краю (1-2 мм), при внутреннем армирующий слой находится примерно посередине. Получается что он с двух сторон залит почти одинаковым слоем полипропилена. В этом случае подготовка к сварке состоит еще и в том, чтобы снять наружный слой пропилена на всю глубину сварки (и фольгу тоже). Только при этих условиях можно достигнуть требуемой прочности шва. Вся эта подготовка занимает достаточно много времени, но самое неприятное то, что при ошибке получаем очень ненадежное соединение. Самый опасные вариант, когда вода просачивается к фольге. В этом случае полипропилен рано или поздно разрушиться, соединение потечет.

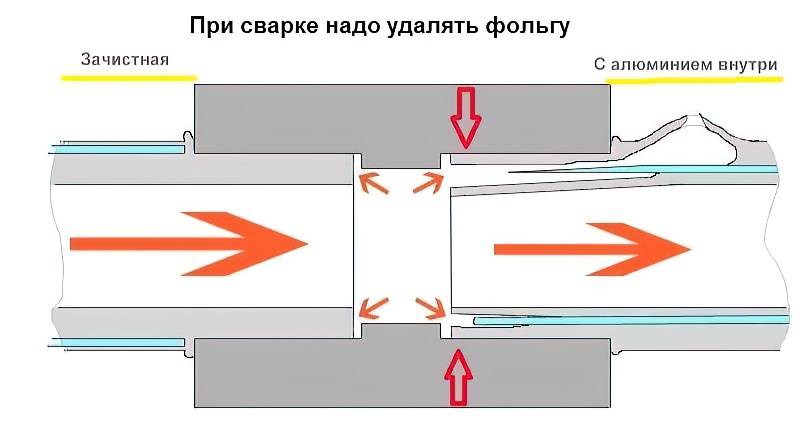

Сваривать армированные фольгой трубы надо правильно
Исходя и этих данных, можно прийти к выводу, что если позволяют условия, лучше использовать однослойные или армированные стекловолокном полипропиленовые трубы. Приверженцы алюминиевого армирования говорят о том, что фольга дополнительно уменьшает количество воздуха, который проникает в систему через стенки. Но фольгу часто делают перфорированной и она далеко не обязательно идет сплошной полосой, охватывая весь диаметр трубы. Часто она имеет продольный разрыв. Ведь ее задача — уменьшить величину теплового расширения, а с этой задачей справляются даже полосы более стабильного материала.
https://youtube.com/watch?v=fKf2kG7gHvw
Какие бывают виды армирования
Очевидно, что при выборе материалов для армирования, исследователи не могли пройти мимо такого варианта, как металл. Суть в том, что, кроме усиления прочностных характеристик, понадобилась защита воды от воздействия атмосферного кислорода.
Структура материала позволяет ему проникать внутрь, причем происходит это на молекулярном уровне. Корпускулы этого сильнейшего окислителя способны проникать в канал и растворяться в циркулирующей жидкости. В результате происходит окисление поверхностей металлических изделий, к которым можно отнести:
- Полотенцесушители.
- Поверхность деталей запорной арматуры, циркулярных насосов, внутренней поверхности котла.
- Радиаторы отопления.
- Металлических фитингов.
Самым надежным сплавом для этой цели можно назвать алюминий. Он не подвергается воздействию кислорода, образуя на своей поверхности тонкую и очень прочную пленку окисла. Она может быть разрушена только солями ртути, а эти вещества в бытовых условиях не применяются.
При выпуске армированных алюминием ПП используются различные способы, в том числе:
- нанесение защитного слоя на поверхность труб с использованием клеевых составов;
- расположение защитного слоя в виде алюминиевой фольги внутри изделия, при котором также применяется клей перед укладкой листа и поверх него, после чего устанавливается наружный защитный слой пластика;
- использование для армирования перфорированного листа, что делается, в основном, для повышения механических свойств;
- сварка алюминиевой ленты лазером по стыку, позволяющая получить герметичную кислородную защиту внутреннего пространства.
Наряду с армирование стекловолокном, все перечисленные способы значительно расширяют диапазон использования полипропиленовых труб.
Торцевой срез изделий армированных алюминием отличается наличием тонкой блестящей полоски в виде концентрической окружности. Это след внутренней прослойки, толщина которой составляет 0,1-0,5 миллиметров.
Особенности полипропилена и виды труб из него
Полипропилен это синтетический материал. Трубы из него обладают следующими полезными и положительными свойствами:
- не подвержены коррозии;
- инертны к агрессивной среде;
- имеют гладкую внутреннюю и наружную поверхность;
- легко и надежно соединяются с помощью пайки;
- имеют относительно небольшую стоимость.
Недостатком труб из этого материала можно считать то, что они имеет довольно большой коэффициент теплового расширения (до 1 см на 1 м их длины в диапазоне температур 20-90˚С ) и их не рекомендуется использовать в системах температура жидкости в которых превышает 95˚ С. Это объясняется тем, что полипропилен относится к так называемым термопластам, которые меняют свои свойства в зависимости от температуры. Прочность этот пластик сохраняет максимум до температуры 120˚ С, при большей он уже начинает размягчаться, а при 170˚ С – плавиться.
Этот недостаток не проблема, если полипропиленовые трубы используются в системах отопления с газовыми или электрическими котлами, где легко регулировать температуру теплоносителя и можно это делать в автоматическом режиме. Проблемы могут возникнуть при использовании их в системе с твердотопливным котлом, так как здесь иногда сложно удерживать температуру теплоносителя на одном уровне или быстро снижать ее. Поэтому, выбирая полипропиленовые трубы для такой системы отопления, необходимо позаботиться, чтобы регулировка тяги была эффективной и надежной, а обвязка котла была выполнена таким образом, чтобы не допустить закипания теплоносителя, например: при плохой естественной циркуляции или в случае остановки циркуляционного насоса. Кроме того, желательно, чтобы первые 1,5-2 м подающей трубы или ее участок до первого разветвления был металлическим.
Виды полипропиленовых труб для отопления
Существует несколько видов труб из полипропилена, которые можно использовать при монтаже систем водяного отопления. По количеству слоев их можно разделить на:
- Однослойные – состоящие из одного слоя полипропилена;
- Многослойные или армированные – состоящие из двух слоев полипропилена, между которыми находится армирующий слой из стекловолокна или металлической фольги.
Однослойные отличаются меньшей стоимостью и простотой соединения. Паять их проще, так как материал однороден по всей толщине.
Однослойные полипропиленовые трубы
Они могут быть нескольких типов, о чем можно узнать из их маркировки:
- РРR – из рандомсополимера полипропилена, наиболее распространены и используются для любых систем водяного отопления, в том числе и теплых полов, а также горячего водоснабжения;
- РРВ – изготовленные из блоксомера полимера — чаще всего, используются для систем теплых полов или холодного водоснабжения;
- РРS – из высокопрочного полимера, отличающегося устойчивостью к воспламенению и более высоким пределом допустимой температуры теплоносителя.
Многослойные армированные полипропиленовые трубы отличаются большей прочностью и меньшим коэффициентом термического расширения. Они могут быть армированы:
- Алюминиевой фольгой, сплошной или перфорированной;
- Базальтовым волокном
- Слоем стеклопластика.
Трубы армированные фольгой имеют имеют минимальное тепловое удлинение ( почти в три раза меньше, чем у однослойных труб).
Полипропиленовая труба армированная перфорированной алюминиевой фольгой
Практически такой же этот показатель и у труб, армированных базальтовым волокном, а у изделий со слоем стеклопластика, этот показатель несколько больше. Но последние дешевле первых двух видов.
Многослойная полипропиленовая труба армированная стекловолокном
При пайке труб с фольгой потребуется зачистной инструмент (шейвер), для удаления алюминиевого слоя в месте соединения с фитингом. Без этого соединение будет ненадежным. Трубы, армированные стекловолоконной фиброй или базальтовым волокном не требуют зачистки. Кроме того, армирующий слой стеклопластика или базальтового волокна соединяется со слоями полипропилена, не с помощью клея, как фольга, а с помощью термического соединения. Поэтому такой тип армированных труб практически не склонен к расслаиванию, даже если изготовлен не очень добросовестным производителем, а вот некачественные изделия с арматурой из фольги могут расслаиваться.
Особенности армированных полипропиленовых труб
Достоинства армированных полипропиленовых труб
- неармированные полипропиленовые трубы ввиду своей высокой пластичности могут резко увеличить свои габариты при контакте с высокотемпературной средой. В открытом пространстве это большой беды не принесёт, но вот вмонтированная в твёрдое основание стены или пола полипропиленовая труба, увеличившаяся в размерах, может вызвать трещину опорной поверхности. Стенки армированной трубы в таком случае будут защищены твёрдым каркасом.
- при высоких температурах полипропиленовые неармированные трубы теряют свою жёсткость, не выдержав давления. Армированные трубы выдерживают гораздо большее давление.
- неармированные полипропиленовые трубы под воздействием высоких температур начинают менять свои размеры, поэтому в системе парового отопления и применяют армированные полипропиленовые трубы. Они начинают расширяться при температуре 175С, причём даже в таком случае армированная труба не лопнет, а просто потеряет форму и повиснет на крепежах.
- коэффициент расширения армированных труб на 75% меньше, чем у обычных полипропиленовых труб, т. е. они при температуре свыше 70С расширяются на 1 см на один метр длины трубы, а неармированные трубы при той же температуре расширятся на 10 см на 1 м трубы.
- армированные стекловолокном полипропиленовые трубы не надо зачищать и калибровать перед монтажом, в отличие от армированных алюминием труб
- более высокая устойчивость к коррозии и механическая прочность.
Недостатки полипропиленовых труб
- солнечные лучи отрицательно влияют на структуру полимеров, поэтому полипропиленовые трубы нельзя использовать на открытом пространстве
- линейное расширение полимерных армированных труб в 2 раза больше расширения металлических труб
В связи с этим армированные полипропиленовые трубы используют в системе горячего водоснабжения. Их производят путём сдвоенной соэкструзии. На армирующий каркас под высоким давлением с внешней и внутренней стороны наносится слой термопластичного полимера. На воздухе пластмасса твердеет, в результате чего образуется прочная связь с твёрдым каркасом.
Это касается всех видов полимеров, и на ПВХ, и на полипропилен и на другие разновидности. Тем не менее, технологические свойства армирующих труб значительно разнятся. Это зависит от того, из какого материала сделан армирующий каркас. Чаще всего в качестве каркаса используется либо алюминиевая фольга, либо стекловолокно. У труб, армированных алюминием, меньше тепловое расширение. Диффузионные барьер предотвращает проникновение свободного кислорода сквозь стенки труб, соответственно, кальций не оседает, а, значит, не окисляются стенки котла и радиаторов.
Единственным минусом армированных стекловолокном труб является их меньшая, чем у армированных алюминием труб, сопротивляемость внутреннему давлению. В связи с этим для их крепежа надо использовать большее количество крепёжных элементов. Производить монтаж полипропиленовых труб можно при помощи клееных муфт (клей наносится на муфту и часть трубы, а затем в течение 15 секунд клей «прихватывает» муфту), но такой способ не считается надёжным. Можно применить пресс фитинги для металлопластиковых труб, но самым надёжным способом считается диффузионная сварка, когда труба и оплавленная муфта образуют единое тело.
В связи с высокой популярностью армированных труб у потребителей, некоторые производители ради снижения себестоимости конечного продукта применяют в процессе производства низкокачественное сырьё. Причём по внешнему виду отличить качественное изделие от подделки практически невозможно. Стекловолокно бывает разных цветов, поэтому на его оттенок не стоит ориентироваться. Продавец полипропиленовых армированных труб обязан иметь сертификат, а также он должен разрешить покупателю проверить внешним осмотром состояние изделия. Крепёжные элементы также обязаны быть высокого качества, в частности, в их состав должна входить латунь. Только полипропиленовые трубы высокого качества обладают прочным соединением и антикоррозийными свойствами.
