Преимущества и недостатки данной технологии
Отсутствие большого количества влаги положительным образом сказывается на общем весе выравнивающего слоя и процессе его высыхания. После полного испарения влаги, стяжка становится достаточно прочной и готова к настилу любого напольного покрытия.
Из-за низкого содержания влаги, стяжка отличается высокой плотностью и не подвергается усадке при высыхании
Среди других преимуществ полусухого способа, можно выделить следующее:
- высокая плотность слоя – содержащаяся вода, взаимодействует только с цементом и не присутствует в свободном виде. То есть в растворе содержится только необходимое количество воды, которая быстро испаряется. В результат не образуются пустоты, поры и трещины, которые возникают от переизбытка влаги;
- малые сроки обустройства – два квалифицированных специалиста за сутки укладывают более 30 м2;
- не дает усадки в процессе гидратации, отсутствие сильного испарения и “пыления” во время работ.
- возможно проведения отделочных работ на 2-3 сутки после обустройства.
Полусухая стяжки пола позволяется не проводить дополнительную изоляцию деревянных конструкций, стройматериалов и других вещей, которые могут подвергаться негативным воздействиям влаги. Слегка влажная смесь позволяется свободно перемещаться по поверхности выравнивающего слоя уже через 12-16 ч.
Для настила напольного покрытия, следует исходить из характеристик самого материала. Укладку керамической плитки можно производить на 2-3 день, линолеума на 7-10 день, а настил ламината лучше отложить и заняться им на 35-40 день.
При использовании механизированного способа скорость работ значительно возрастает
Несмотря на массу плюсов, присутствие недостатков полусухой стяжки пола никто не отменял. К минусам можно отнести такие моменты, как:
- проблемы с распределение смеси по углам, швам между полом и стеной, в местах установки направляющих;
- большой объем ручной работы при выполнении засыпки и выравнивания на площадях более 60-70 м2;
- минимальная толщина слоя не должна быть менее 30-35 мм.
Проблема с распределением смеси решается путем ввода в состав раствора специальных пластификаторов, которые делают смесь более податливой и мягкой. При засыпке смеси, первым делом выполняют отсыпку и трамбовку по углам и местам сопряжения. Это избавить от пустот и проседания в данных участках.
Обустройство по большой площади редко выполняется ручным способом – для этого нанимается строительная бригада с наличием специально оборудования. Затирочная машина позволяет выполнять стяжку механизированным способом, значительно упрощая и ускоряя процесс затирки раствора.
Минимальная мощность слоя в 30 мм – это главный недостаток данного вида стяжки. Для решения данной проблемы используют следующие решения – увеличение толщин слоя на 2-3 см, устройство разделяющей гидроизоляции и армирование с добавлением фиброволокна.
Увеличения толщины слоя способствует значительному увеличению прочности и эксплуатационных качеств раствора после высыхания. Укладка гидроизоляции позволяет исключить прямое соприкосновение и сопряжение раствора с несущими элементами, тем самым убрав возникающие напряжения, которые могу повредить слой.
3 вида полусухой стяжки пола
Выравнивая полы ЦПС малой пластичности, можно формировать стяжки различных типов — связанные, плавающие, на разделительном слое. В зависимости от схемы слоев пола и собственной толщины они армируются сетками и/или волоконными наполнителями.
Связанная стяжка средней толщины без дополнительного армирования
Отсутствие упругого основания и разделительного слоя под стяжкой делают ее армирование необязательным. При условии строгого следования технологическому процессу из полусухого раствора без армирующей сетки получаются прочные и долговечные выравнивающие слои проектной толщины 50 – 80 мм.
Рис. 3. Связанная стяжка без дополнительного армирования
Пол со связанной полусухой стяжкой состоит из (снизу вверх):
- Бетонного основания.
- Выравнивающего слоя из полусухой смеси с добавлением фиброволокна.
- Демпфирующей или клеевой прослойки.
- Декоративного покрытия.
В данном варианте, как и в плавающих стяжках, выполняется пристенный разгрузочный шов по всему периметру. Рекомендуемая марка раствора — М 150.
Армированная ПСП по бетону
Работа с полусухими смесями требует от бригады:
- Точного соблюдения пропорций при подготовке раствора.
- Тщательного усреднения его массы (достаточно быстро и качественно перемешать все компоненты можно только в строительном миксере).
- Быстрых и слаженных действий по подготовке, нанесению, уплотнению и выравниванию стяжки.
На весь цикл — от смешивания компонентов до окончания выравнивания участка в запасе у мастеров совсем немного времени — от 19 до 61 минут. Скорость первичного схватывания зависит от водо-цементного соотношения и содержания пластификаторов. В таблице снизу представлены цифры по 5 рекомендуемым составам.
Рис. 4. Армирование сеткой перед укладкой стяжки
Может быть связанной, если в проект не заложена (паро)гидроизоляционная мембрана, либо плавающей или «на разделительном слое», если мембрана фигурирует. Независимо от типа связи с основанием предпочтительно армирование стальной сеткой при толщине слоя 80 – 140 мм. Толщина более 140 мм, как правило, не оправдана экономически (более значительные перепады следует частично компенсировать засыпками или пористыми бетонами и лишь затем укладывать выравнивающий полусухой слой). Схема пирога пола:
- Плита основания.
- Изоляционная мембрана (если необходима).
- Нижний слой ПСП с фиброволокном.
- Армирующая сетка.
- Верхний слой с фиброволокном.
- Демпфирующая или клеевая прослойка.
- Декоративное напольное покрытие.
Рекомендуемая марка раствора — М 200.
Плавающая стяжка по теплоизоляционному слою из ЭППС
Теплоизоляция листами экструдированного ППС, как правило, производится под укладку гидравлического или электрического теплого пола. Пенополистирол повышенной плотности служит для того, чтобы тепло из помещения или непосредственно от нагревающих элементов (если они залиты стяжкой) не передавалось вниз плите перекрытия. Схема пирога пола выглядит следующим образом (снизу вверх):
- Бетонная плита.
- Выравнивающая подсыпка.
- Слой из листов ЭППС.
- Нижний слой стяжки.
- Арм. сетка, на которую могут монтироваться трубы гидравлического теплого пола и/или другие коммуникации.
- Верхний слой ПСП.
- Демпфирующая или клеевая прослойка.
- Декоративное покрытие.
Рис. 5. Полусухая стяжка по теплоизоляции
Самая первая операция, имеющая отношение к устройству верхнего выравнивающего слоя — монтаж демпферной ленты для пристенного разделительного шва — проводится еще до укладки ЭППС. Толщина стяжки по теплому полу должна лежать в пределах 50 – 110 мм. При этом минимальная толщина рассчитывается по формуле Smin = hв + 2d, где hв —расстояние от утеплителя до верха труб теплого пола, а 2 — диаметр этих труб.
Целесообразно использовать раствор М 200.

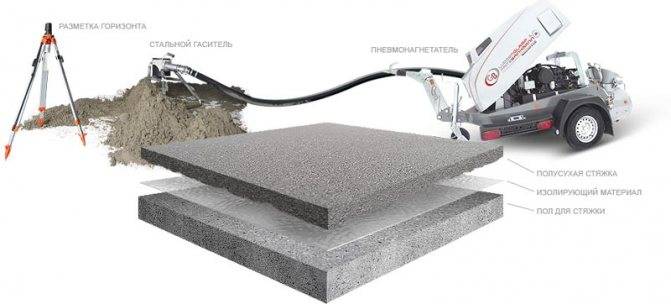

Сильные и слабые стороны механизированной стяжки
Технология имеет как плюсы, так и минусы. Для принятия окончательного решения следует более подробно ознакомиться с ними.
Преимущества метода
Ускорение застывания материала. Полусухой раствор имеет мало воды, что дает возможность ей быстро испаряться. В специальных приспособлениях с увеличенной площадью опоры передвигаться по стяжке можно уже через несколько часов после выравнивания. Но быстрота застывания достигается не только из-за уменьшения количества воды, но и за счет увеличения процентного содержания цемента и использования специальных инновационных присадок.
Минимальное растрескивание после усадки. Причина появления трещин – большое количество воды в цементно-песчаном растворе и неравномерность ее удаления. Для минимизации вероятности образования растрескиваний стяжку следует делать в несколько слоев, каждый толщиной не более 3 см. Это очень долго, непродуктивно и дорого, на практике так никто не поступает. Тем более что небольшие трещины на стяжке не оказывают негативного влияния на эксплуатационные показатели финишного покрытия. Дополнительно предотвращает усадку полиэтиленовая фибра.
- Высокая скорость производства работ. Экономия времени достигается за счет исключения самой тяжелой и продолжительной по времени технологической операции – доставки цементно-песчаной смеси в помещение. Остальные процессы при механизированной стяжке ничем не отличаются от обыкновенной.
- Увеличенная точность покрытия. Этот параметр очень условный, все зависит от профессионализма и добросовестности исполнителей. Качество работ при обыкновенной ручной стяжке может быть намного выше, чем при механизированной, и наоборот. Кроме того, существующие технические параметры при монтаже финишных половых покрытий вполне укладываются в средние поля допусков поверхности цементно-песчаной стяжки.
Полусухая стяжка отлично подходит для покрытия теплого пола
За счет того, что раствор готовится на улице и подается в помещения при помощи гибких шлангов, значительно уменьшается объем строительного мусора. Что также можно отнести к положительным сторонам технологии. И последнее – низкая влажность исключает появление протечек на нижние этажи. Но это достоинство не только механизированного способа, ручные методы с применением таких же растворов имеют такие преимущества.
Полусухая стяжка пола
Недостатки метода
Высокая сметная стоимость. Таким методом работают только специализированные строительные компании. Их услуги обходятся очень дорого, в прейскурант цен включаются не только производственные затраты, но и потери на содержание большого персонала, транспорта, офисов и т. д. К примеру, если два опытных строителя могут за рабочую смену сделать приблизительно 40 м2 полусухой стяжки, то механизированная бригада за 8 часов может залить до 120 м2. Но работает в ней минимум три человека, плюс водитель и оператор агрегата. К этому персоналу следует прибавить зарплату менеджеров и вспомогательного персонала. В итоге получится, что производительность на одного сотрудника, привязанного к машине, намного меньше производительности двух строителей, работающих по традиционной технологии.
- Относительно невысокая прочность. Небольшое количество воды не позволяет материалу набирать максимальную твердость. Дело в том, что вода критически необходима для оптимального протекания химических реакций цемента. При ее недостатке часть цемента не принимает участия в увеличении прочности состава. Для повышения этих параметров применяются фиброволокна, а они еще больше повышают стоимость производства работ.
Наличие специального дорогостоящего оборудования. Не каждая компания имеет достаточно свободных финансовых средств для приобретения такого дорогого оборудования. Такое положение усложняет справедливую конкуренцию, некоторые производители необоснованно завышают стоимость услуг.
Экономически невыгодно вызывать компании со специальным оборудованием для незначительного объема работ. Минимальная площадь помещений должна быть не менее 500 м2, такие объемы позволяют достигать экономии финансовых средств в сравнении с ручной укладкой стяжки. Экономия достигается не за счет понижения стоимости квадратного метра стяжки, а за счет ускорения общего строительства. Чем быстрее завершается строительство здания, тем меньше его сметная стоимость.
Процесс укладки и выравнивания стяжки вручную
Дальше приведена пошаговая инструкция по укладке полусухой стяжки при помощи простейших инструментов.
Выкладывание и трамбовка смеси
Готовая ЦПС высыпается на заранее подготовленное основание и предварительно разравнивается так, чтобы ее уровень был выше расчетного. После этого смесь нужно уплотнить, иначе она так и останется рыхлой. Для уплотнения достаточно потоптаться по стяжке, защитив ноги соответствующей обувью.
Удобно использовать легкую Т-образную трамбовку в виде короткого шеста с закрепленной на его нижнем конце горизонтальной дощечкой размерами 10×20 см. Легкими ударами этой трамбовки дополнительно уплотняется поверхность и сглаживаются большие неровности.
В результате этой работы ЦПС уплотняется, теряет сыпучесть, а на ее поверхности появляется слабый блеск влаги. Если произошло сильное увлажнение в виде явно заметной пленки – это признак излишней воды. Выступившая на поверхность влага может усложнить завершающий этап – затирку.
Выравнивание поверхности
После уплотнения настает этап выравнивания. Для этой работы используется длинная рейка-правило, так же, как и при заливке пластичного бетона. На этом этапе сглаживаются неровности, оставшиеся после трамбовки. Рейка перемещается движением «на себя» и снимает излишки смеси. При этом на поверхности остаются каверны. Они заполняются сыпучей смесью, которая собирается мастерком с невыровненных участков. Порции смеси набрасываются сверху и уплотняются легкими ударами кельмы. Затем этот участок вновь обрабатывается правилом.
Финишная обработка – затирка
После выравнивания поверхность обрабатывается затиркой. Лучше всего для этого использовать пенопластовый или деревянный инструмент. Размер затирки подбирается с учетом величины обрабатываемой площади, наличия на ней колонн и других препятствий. Но в любом случае эта работа делается небольшим инструментом, который удерживается одной рукой.
Стяжку затирают круговыми или широкими восьмеркообразными движениями. Круговые движения используются для заглаживания мелких дефектов – выступов или каверн. Выступы просто срезаются, а лишний материал распределяется на впадины или собирается на необработанный участок. Более крупные каверны и впадины заполняются сыпучей смесью, которая слегка «прихлопывается» и вновь затирается.
Заглаживание широкими мазками в форме восьмерки показывает перепады поверхности, которые не видны на глаз, и даже плохо определяются инструментом. Плавные неровности чувствуются на ощупь, по тому, как движется затирка. Чтобы почувствовать это, достаточно небольшой практики.
Контроль плоскости
В процессе работы нужно регулярно проверять плоскостность поверхности. Для этого применяется правило длиной 2‑2,5 м. Инструмент меньшей длины применяется только в узкостях – коридорах, кладовках, лестничных площадках.
Для проверки правило аккуратно ставится тонким краем на стяжку. На неровности указывают просветы под ним. При подготовке под укладку плитки зазоры не должны превышать 2 мм на 2 м длины. Под дополнительные подстилающие материалы допускаются зазоры до 4 мм. Контролировать плоскость нужно в разных направлениях, переставляя правило на половину его длины.
Установка маяков и гидроизоляции
Маяками называются направляющие элементы, служащие ориентирами для горизонтального уровня будущего пола. Они помогают строителю выкладывать раствор нужной толщины.
Гидроизоляция для полусухой стяжки не требуется, но стены и колонны нужно оградить от раствора. Это выполняется для того, чтобы сжатие и последующее расширение вертикальных конструкций не влияло на состояние пола. Выше уровня будущей стяжки на все поверхности наклеивается демпферная лента, она предотвратит растрескивание материала. После высыхания пола ее нужно удалить острым ножом.
Полусухая стяжка пола, технология устройства которой подразумевает обязательное наличие маяков, допускает их выполнение несколькими способами. Один из них подразумевает устройство ориентиров на двух противоположных стенах. Маяки состоят из утрамбованной смеси. Их высота точно отмеряется от нулевого уровня.
Маяки могут представлять собой также планки, закрепленные на саморезах или бетоне. Их уровень, как правило, выше основания на 8-10 см.
Подобные маяки устанавливаются полосами через каждые 180-190 см, если используется двухметровое правило. При уменьшении его длины расстояние между ориентирами становится короче. Их высота измеряется по нитке, натянутой между стенами от первых маяков.
В процессе выравнивания пола маяки не должны смещаться. Для этого их нужно надежно закреплять. По мере необходимости будущий пол армируется.
↑ Подготовка основания пола к укладке стяжки
Подготовительный этап в деле укладки стяжки имеет огромное значение, ведь от того насколько тщательно будет очищено основание и насколько верно будет произведена разметка во многом зависит качество будущего пола и его прочность.
↑ Очистка основания
Удалив старое покрытие и, если нужно, старую стяжку, необходимо очистить основание пола от грязи, строительного мусора, пыли и различных отслоений. Все неровности зачищаются шкуркой. Если есть какие-то серьезные дефекты, например, ямы, дыры, щели, то их необходимо заделать безусадочным цементным раствором.

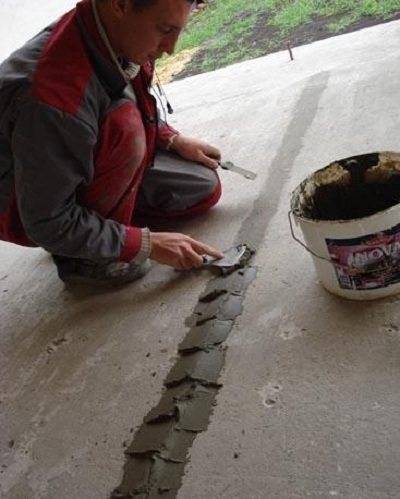

Подготовка поверхности: заделывание швов цементным раствором
↑ Выставление нулевого уровня
Предварительный этап включает в себя и выставление так называемого горизонта. Для этих целей можно воспользоваться как водяным, так и лазерным уровнем (второй предпочтительнее).
Смысл этой процедуры заключается в определении нулевой отметки пола и переносе этих данных на все стены помещения или квартиры в целом. Обычно фиксируют отметку в 1 метр от нулевой отметки чистового пола, но, в принципе, эта точка может быть произвольной. Очень удобно для разметки стен использовать лазерный нивелир, имеющий окружность луча в 360 градусов. Этот прибор позволяет получить множество точек, расположенных в одной ровной горизонтальной плоскости (не путайте с основанием пола, которое может иметь не совсем идеальную поверхность).
Эти отметки очень вам пригодятся во время проведения работ по укладке стяжки.
↑ Определение минимальной и максимальной высоты пола
Для правильного определения уровня стяжки необходимо отметить высоту минимальной и максимальной точек основания. Именно благодаря этим параметрам можно будет рассчитать необходимое количество смеси и ее расход (каждое малейшее изменение высоты стяжки, даже на 1 мм, требует 0,102 куб. м раствора на 100 кв. м площади).
Итак, замеряем в разных местах расстояние от уровня пола до нулевой отметки и записываем полученные результаты после каждого измерения на стены. Минимальное значение параметра соответствует самой высокой части основания, а максимальное — самой низкой. Разница же между этими двумя величинами укажет на перепад высот и позволит произвести примерные расчеты расхода смеси.
↑ Укладка гидроизоляции
Полусухая стяжка с фиброволокном (именно о ней будет идти речь ниже) относится к «плавающим», то есть она никак и ничем не связана с основанием пола. Укладывают ее на специальный материал «Изолон», который обладает помимо отличных гидроизоляционных свойств еще и высоким уровнем звуко- и теплоизоляции. Толщина такого покрытия достигает 10 мм, что, в принципе, никак не скажется на толщине стяжки.
Вместо «Изолона» можно использовать и обычную полиэтиленовую пленку, желательно чтобы ее толщина была не менее 200 микрон, иначе под давлением она может разорваться.
И пленка и «Изолон» обеспечивают защиту стяжки от неравномерного и преждевременного высыхания, что позволяет покрытию набирать свою прочность постепенно.
Укладка полиэтиленовой пленки под стяжку
↑ Подготовка стен
Иногда возникает необходимость в изоляции стен и других архитектурных элементов, например, колонн от стяжки. Обычно это делается в том случае, если площадь помещения, где проводятся ремонтные работы, свыше 50 кв.м. или же на основание пола укладывается система отопления «теплый пол».
Для изоляции стен используют специальную демпферную ленту, которая закрепляется в нижней части колонн и стен. Верх же этой ленты должен быть чуть выше, чем отмеченный вами уровень стяжки.
Благодаря демпферной ленте стяжка не будет растрескиваться во время высыхания, ей будут не страшны негативные последствия процессов сжатия-разжатия стен, а также можно полностью исключить различные повреждения поверхности в местах соединения со стенами. После шлифовки, которая проводится на заключительном этапе, выступающие за пределы стяжки кусочки ленты можно без особых проблем удалить при помощи канцелярского ножа.
На фотографии хорошо видна демпферная лента, которая защищает стяжку от растрескивания
Приготовление раствора для полусухой стяжки
Для устройства стяжки полусухим способом используют как приготавливаемые самостоятельно, так и готовые сухие цементно-песчаные смеси, реализуемые в мешках по 25 кг. В обоих случаях для затворения смеси под полусухую стяжку требуется вдвое меньше воды, чем под «мокрое» её исполнение — это обстоятельство и обуславливает разницу в технологиях укладки и конечных результатах.
Для самостоятельного приготовления смеси используют цемент М500 или М400 и промытый речной песок фракций 2,5-3 мм, предварительно просеянный для удаления более крупных включений. Объёмное соотношение песка к цементу должно составлять от 1:2 до до 1:3 — в зависимости от требуемой марочной прочности.
Пропорции цементно-песчаного раствора (цемент/песок)
| Марка раствора | Марка цемента | |
| 500 | 400 | |
| 300 | 1:2,1 | 1:1,8 |
| 200 | 1:3 | 1:2,5 |
Рассчитав необходимый вес цемента, определяют потребность в воде – она составляет 20% от полученного результата. В рассчитанном количестве воды разводят пластификатор – согласно инструкции на упаковке, из расчёта 15 л готового его раствора на 115 кг сухой смеси. Затем в разведённый пластификатор добавляют фибру – 90 г на 15 л, тщательно её перемешивают до равномерного распределения по жидкости и вливают смесь в бетономешалку.
Существует способ избавить себя от математических расчётов потребности в воде. 100 кг сухой смеси (25 кг цемента и 75 кг песка) насыпают на расстеленный кусок старого линолеума или технического полиэтилена и формируют из неё конус (горку) с углублением на вершине. В углубление порциями наливается раствор пластификатора без фибры — по мере впитывания его в сухую смесь. Необходимо «поймать» такое состояние смеси, когда она будет полностью пропитана жидкостью без остатков невпитавшегося раствора – на это потребуется приблизительно 12 литров.
Тогда состав загружают в бетономешалку и смешивают с 70 граммами фибры.
Правильно затворённый раствор для полусухой стяжки хорошо формируется в руке в комок, но не выделяет при этом избыточной влаги. Избыток воды в растворе приблизит стяжку по характеристикам к «мокрой», а недостаток чреват трещинообразованием – при непредвиденном увлажнении процесс набора прочности возобновится, причём с непредсказуемыми последствиями для финишной отделки.
Готовые сухие смеси на цементной основе, предлагаемые производителями для устройства стяжек, требуют лишь затворения водой.
В состав готовых смесей, кроме песка и цемента, входят модифицирующие добавки, определяющие индивидуальные характеристики предлагаемого материала, и пластификаторы, улучшающие укладываемость и препятствующие трещинообразованию при отверждении. В связи с различием в составе расход готовых смесей определяется индивидуально – согласно инструкции на упаковке материала.
Этапы работ по полусухой стяжке
Рис. 7. Процесс укладки полусухой стяжки
На уже упомянутом примере полусухой стяжки по ЭППС покажем очередность и этапы технологического процесса
Установка демпфирующей ленты
Укладывается по всему периметру стен и вокруг колонн. Фиксируется с помощью собственного клеевого слоя, либо, если такого слоя нет — на двусторонний скотч, клей-пену или с помощью степлера (если стена оштукатурена). Если на черновой пол или утеплитель уложен гидроизолирующий материал (пленка, фольгированный настил и т.п.), то ленту необходимо загнуть внутрь помещения внахлест с горизонтальной поверхностью.
Армирование
Армирующая стальная сетка укладывается на слой утеплителя с нахлестом полотен, которые связываются проволокой. Сетка должна располагаться в нижней трети стяжки, но не в самом низу , а сверху 1-го слоя. Такая высота обеспечивает, с одной стороны — защитный слой бетона под металлом, с другой — возможность прокладывать трубы теплого пола, используя ряды ячеек в качестве разметки.
Для этого после засыпки 1-го слоя и распределения смеси сетку поднимают наверх и только затем утрамбовывают поверхность. При утрамбовке сетка не погружается в стяжку полностью. При укладке труб или кабелей ее хорошо видно.
Приготовление раствора
Так как время схватывания смеси ограничено, готовить раствор необходимо ровно на укладку одного слоя (нижнего или верхнего). Фиброволокно вносится в воду, а затем производится затворение. Консистенция полученной массы должна быть похожа по пластичности на снег при формировании условного «снежка», но вода при этом выделяться не должна.
Укладка смеси
От растворонасоса смесь для стяжки дискретными порциями поступает на объект в специальный приемник-гаситель, стоящий на треноге. Масса, высыпающаяся на пол из гасителя, распределяется по комнате с помощью лопат и граблей.
Второй (верхний) слой полусухой стяжки основная бригада формирует сразу после прокладки труб и приготовления второй порции раствора.
Уплотнение
На небольших объектах уплотнение 1-го слоя выполняется посредством утаптывания. В крупных помещения трамбовка может производиться при засыпке миллинг-машинами. Уплотнение верхнего слоя выполняется непосредственно при выравнивании правилом.
Укладка теплого пола
Когда бригада бетонщиков покидает помещение, в него заходят специалисты, прокладывающие трубы или э/кабель теплого пола. Так как под эту операцию не нужна строго ровная плоскость, начинать ее можно сразу после трамбовки, не дожидаясь высыхания — достаточно окончания времени схватывания раствора.
Формирование маяков
Производится после отсыпки 2-го слоя стяжки. В отличие от мокрой технологии полусухая не предусматривает монтажа металлических маяков. Маяками служат участки уплотненной стяжки. По лазерному осепостроителю выполняются точечные площадки. Затем мастер, объединяя правилом эти площадки, создает линейные маяки. Эти направляющие элементы необходимо формировать вдоль стен и по центрам самых больших пролетов. Расстояние между параллельными маяками не должно превышать длины правила.
Рис. 4. Работы по полусухой стяжке поверх ЭППС в небольшом помещении
Выравнивание и уплотнение поверхности
Проводится правилом по сформированным маякам. В ходе операции обеспечивается единая плоскость, срезаются все неровности, а всему выравнивающему слою придается необходимая плотность.

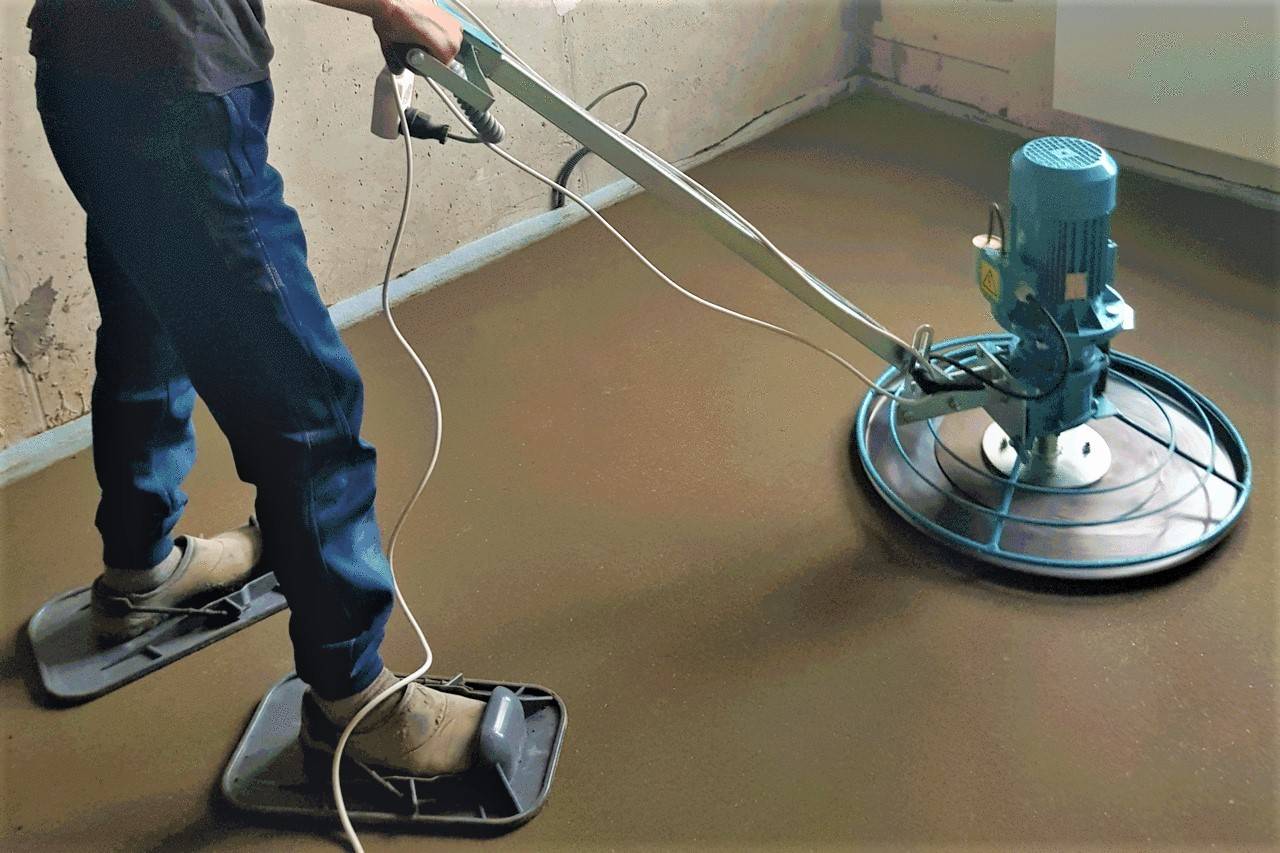

Затирка
Механическая обработка роторными затирочными машинами осуществляется при первичном схватывании стяжки, сразу после ее выравнивания и уплотнения. Металлический диск машины срезает малейшие отклонения от плоскостности и дополнительно уплотняет бетонный слой.
Набор прочности
Чтобы продлить срок высыхания, необходимо замедлить испарение влаги. Для этого поверхность стяжки закрывают пленкой и выдерживают срок от 1 недели до месяца (в зависимости) от температуры в помещении, плана работ и запланированного типа финишного покрытия.
Какую стяжку выбрать?
Получить красивую ровную поверхность без изъянов позволяет любая из трех технологий. Выбирать способ выравнивания нужно с учетом конкретных условий монтажа и особенностей данного помещения.
К примеру, если выравнивание происходит в жилых квартирах верхних этажей, от применения текучих смесей лучше отказаться, чтобы не причинить неудобства соседям снизу, а также уменьшить давление на конструкции перекрытия.
Технология укладки сухого и полусухого выравнивающего слоя не такой трудоемкий, как в случае с жидким раствором.
Если же выбирать между полусухим и мокрым способом, в первом случае скорость застывания раствора будет выше, что значительно сократит сроки выполнения ремонтных работ.
Положительные и отрицательные стороны сухой технологии
К преимуществам можно отнести отсутствие трещин и деформаций покрытия, а также сжатые сроки выполнения работ. Полы будут готовы к укладке финишного покрытия уже через сутки.
Полусухая стяжка
Главный недостаток сухой стяжки — высокая цена работ. К тому же данную технологию невозможно использовать в неотапливаемых зданиях. Если в сухую смесь случайно попадет влага, есть вероятность испортить покрытие.
Другими словами, если укладку сухой стяжки доверить дилетанту, покрытие может треснуть, так как насыпной материал имеет свойство проседать. В таком случае ничего не остается, как делать стяжку заново и менять финишное покрытие.
Из всего вышесказанного напрашивается вывод, что технология полусухой стяжки является лучшим вариантом по сравнению с «мокрым» и «сухим» покрытием, так как обладает целым рядом полезных свойств.
Причины выбрать именно полусухую стяжку:
- Приготовление раствора возможно не только в помещении, но и на открытом воздухе, при условии соблюдения температурного режима в пределах 5-40 градусов тепла. Влажность при этом должна быть от 60 до 95%.
- Обычно главные трудности монтажа возникают при выравнивании наклонных поверхностей с явными неровностями. В таких случаях полусухая стяжка наиболее актуальна.
- Этот способ позволяет сформировать идеальную поверхность возле отверстий или сливных патрубков. При этом данная технология значительно упрощает и ускоряет выполнение работ, одновременно снижая их стоимость.
Придать покрытию нужную жесткость и предотвратить появление трещин помогает технология армирования. Армирующий слой — это не что иное, как полимерное фибра-волокно.
Процесс создания данного покрытия включает в себя несколько этапов. Выбор конкретной технологии напрямую зависит от желаемого конечного результата. Стоит учесть, что при монтаже в полу коммуникаций толщина стяжки возрастает, особенно, если исходная поверхность имеет неровности.
