Как выбрать заклепочник (клепальник): виды, типы, какой лучше

Какие заклепочники бывают

Заклепочники для домашнего применения можно разделить на несколько категорий:

Силовые. Инструмент приводится в действие нажатием на ручки, требует приложения физического усилия.
Силовые заклепочники — самые простые и дешевые

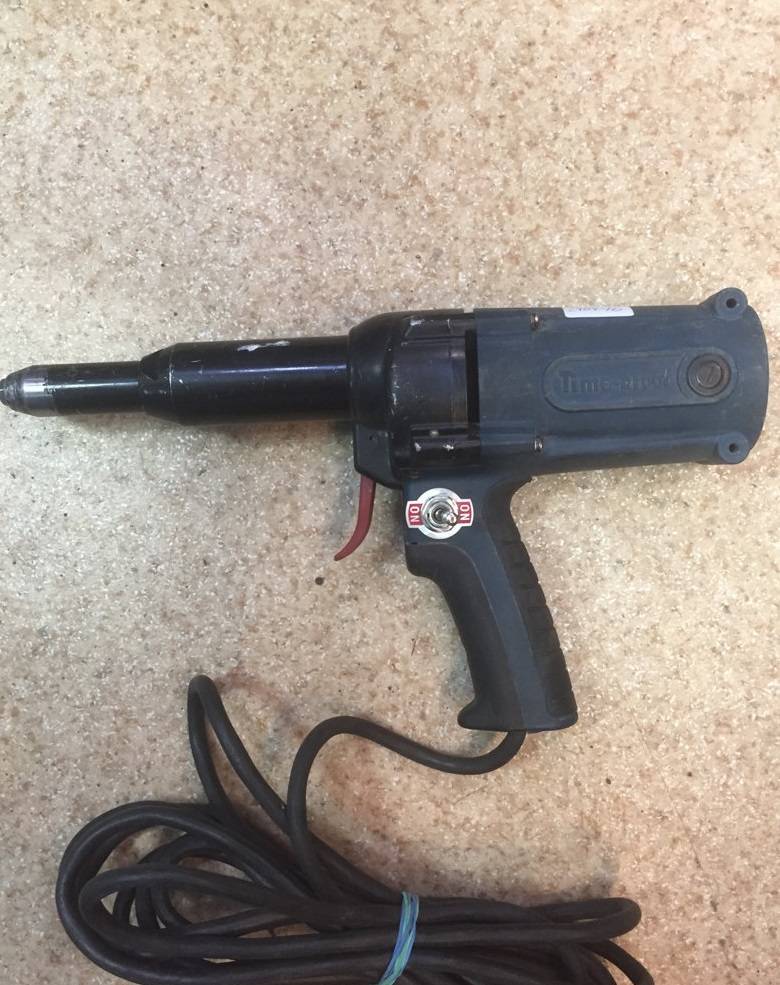

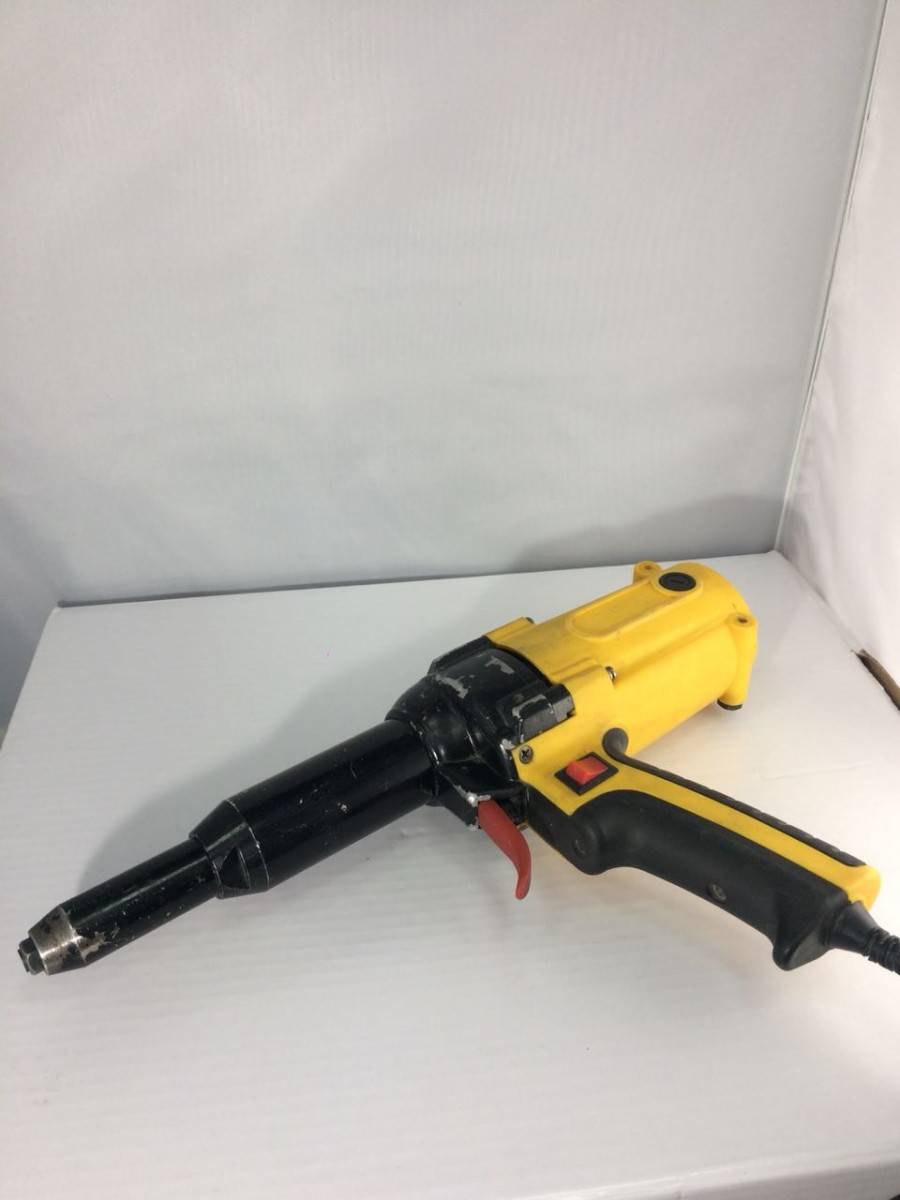

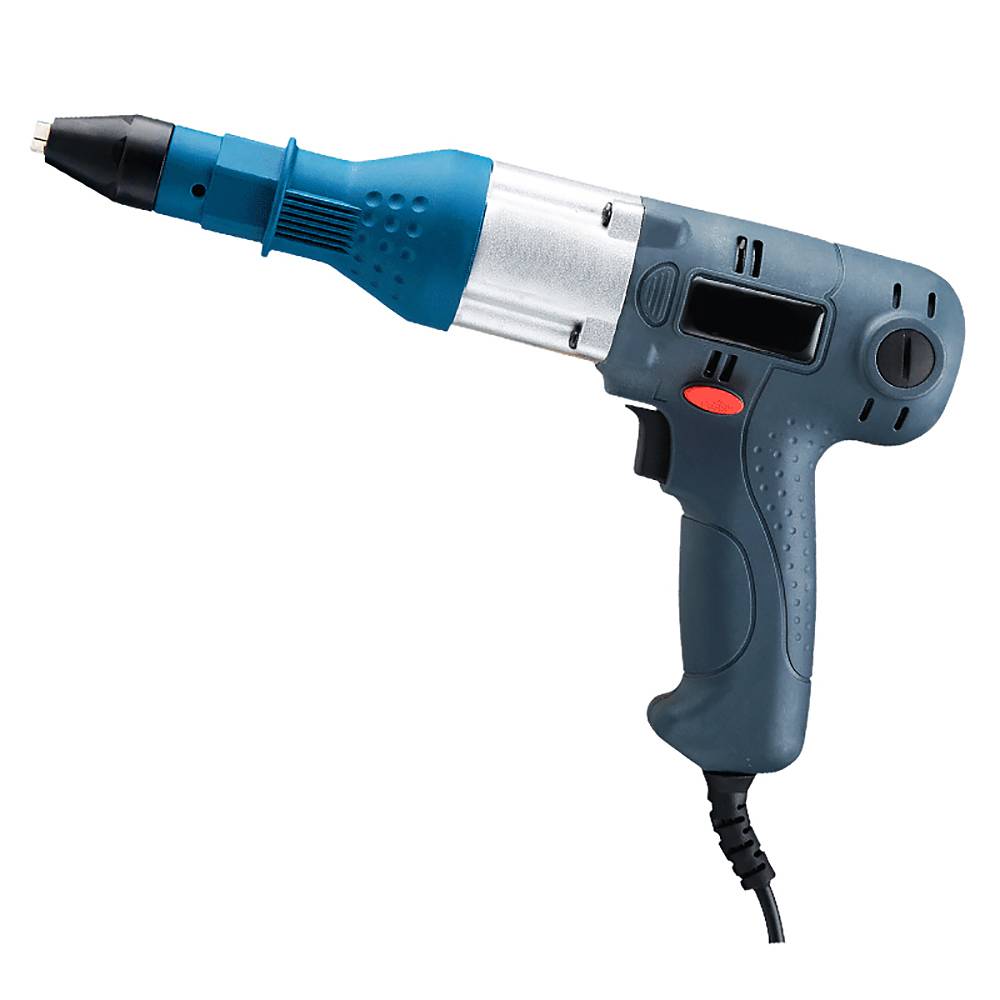

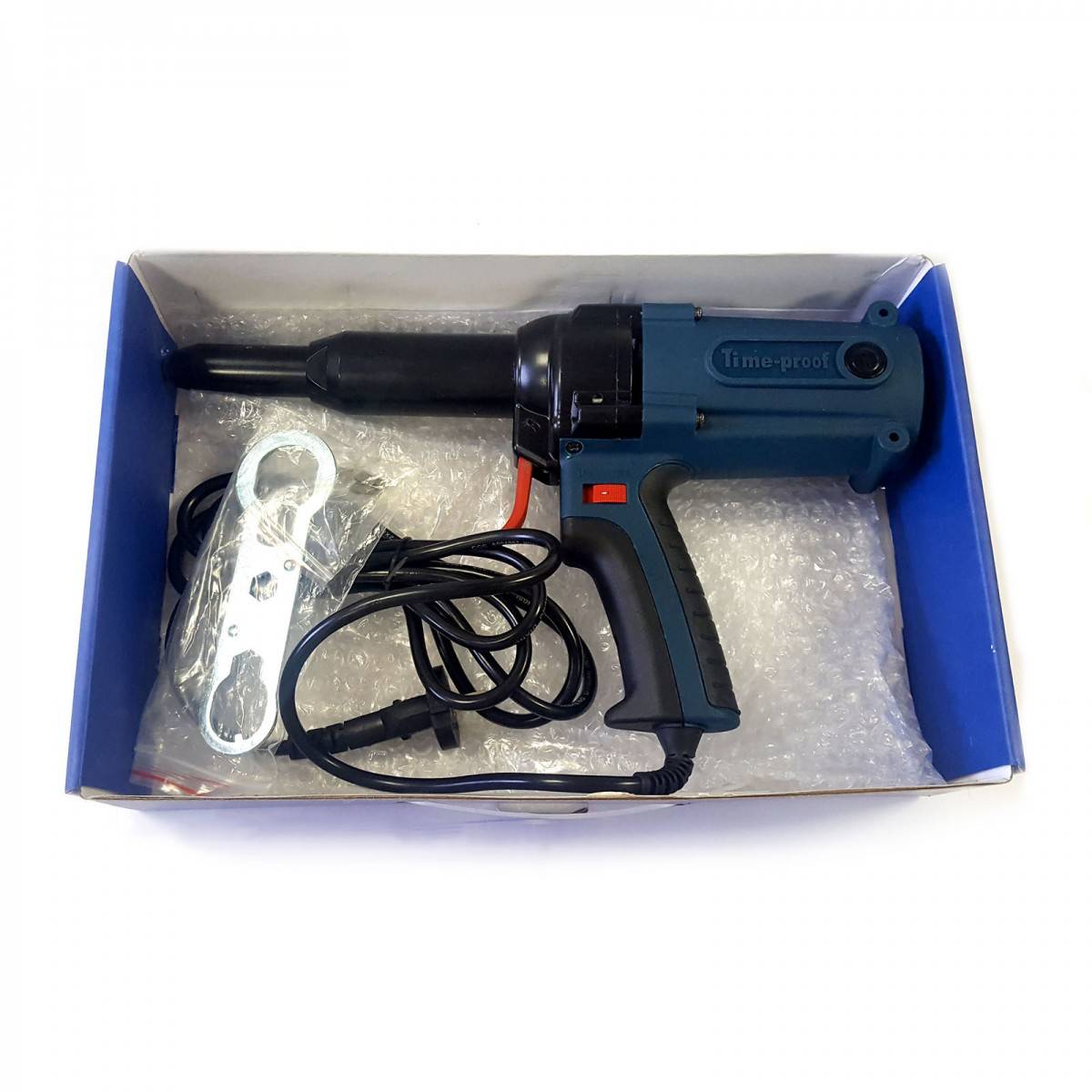

Электрические. Работают по нажатию курка, обладают большей производительностью. Использовать их можно дома и на даче.
Минусом электрических заклепочников является зависимость от розетки

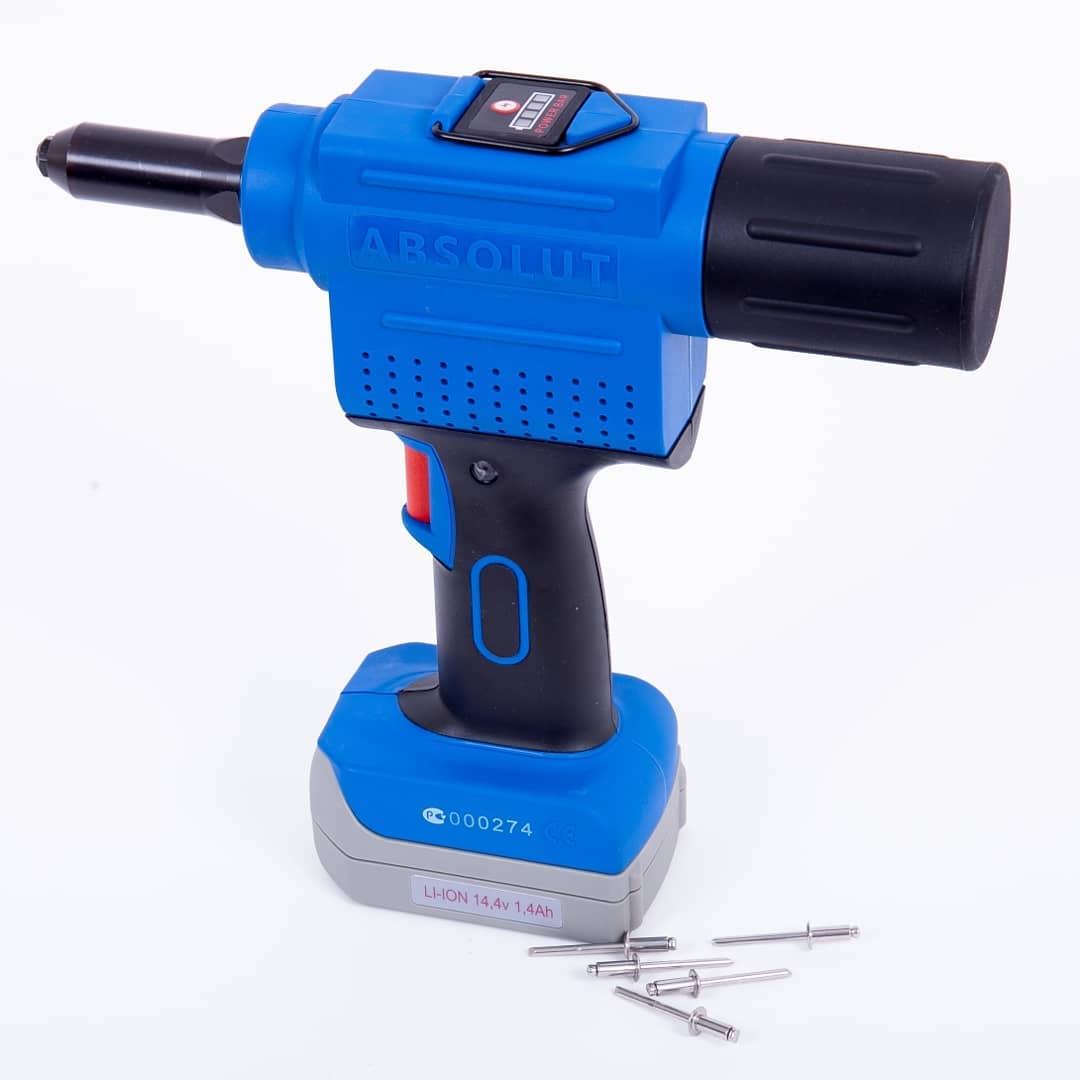

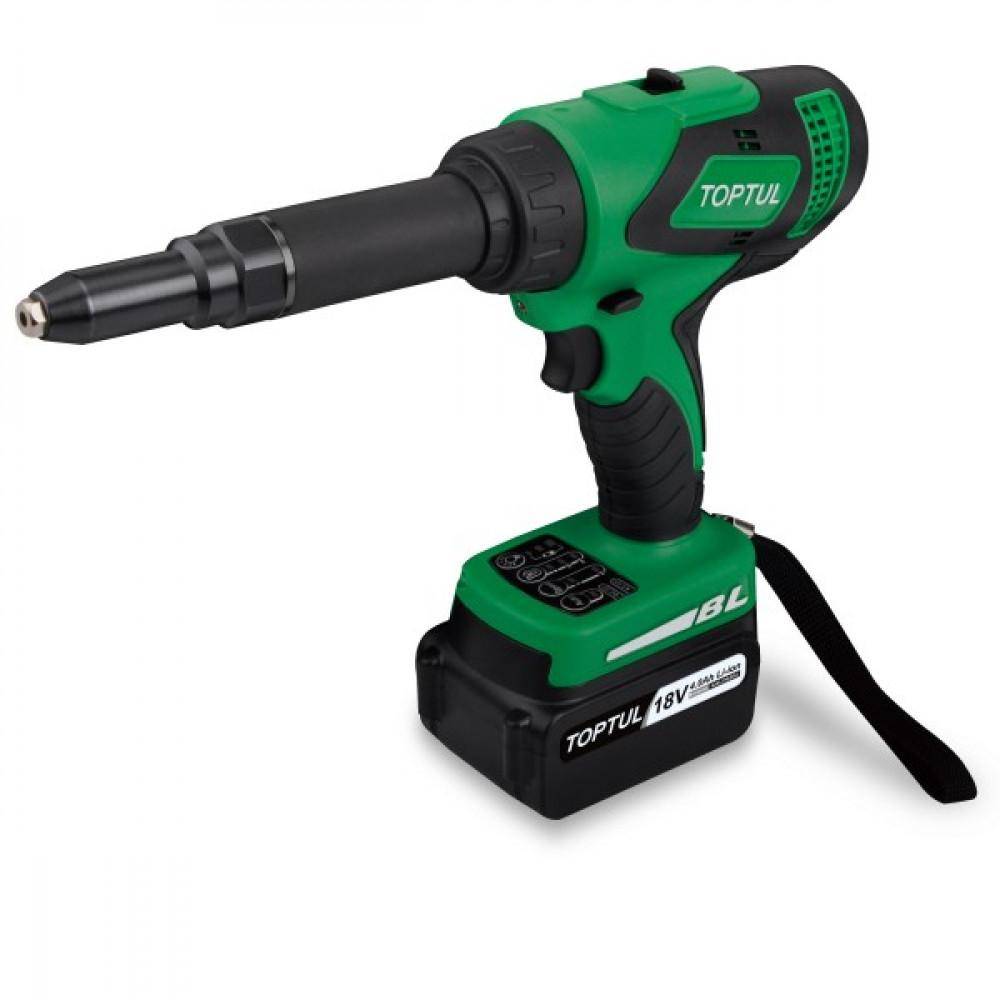

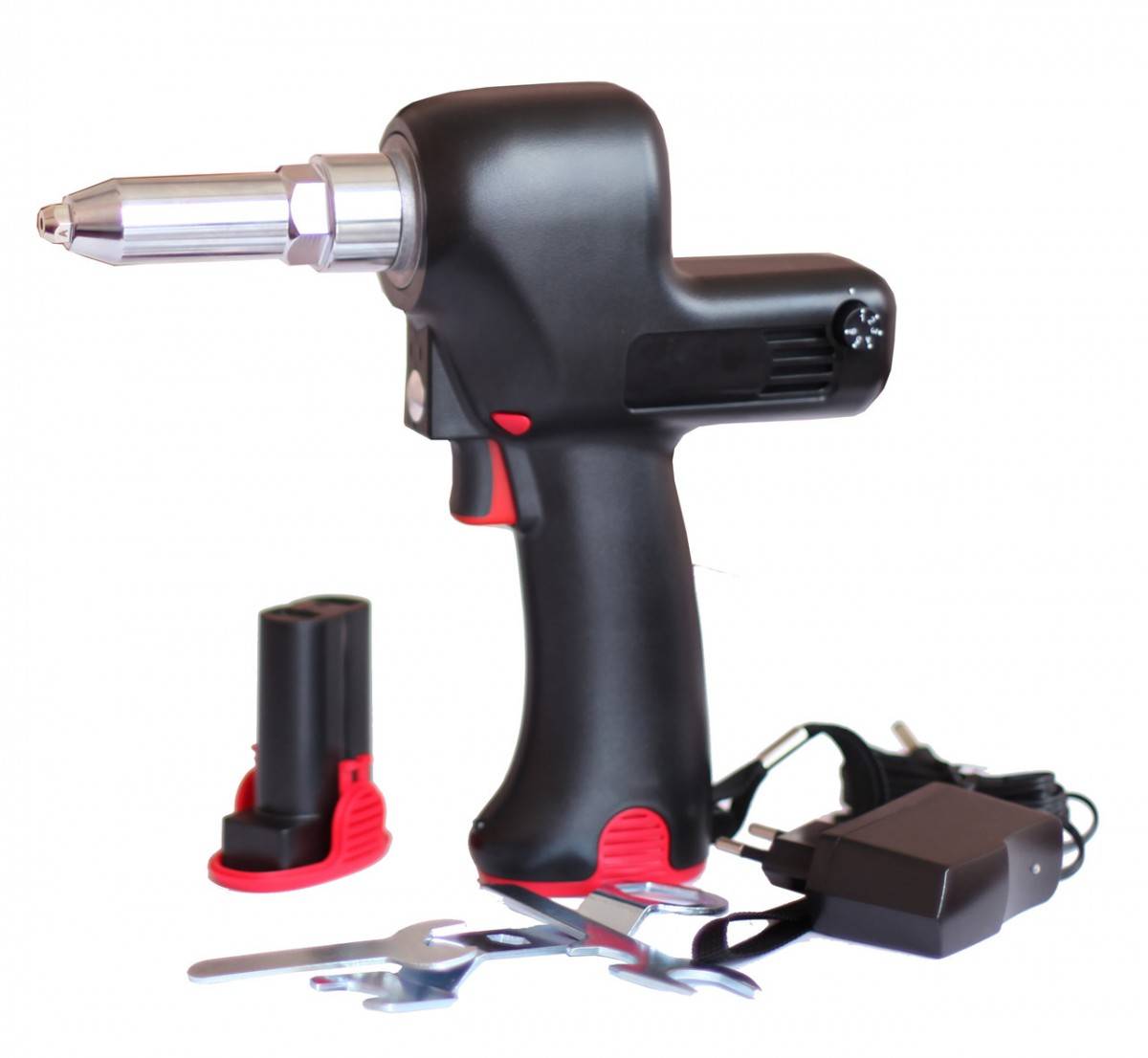

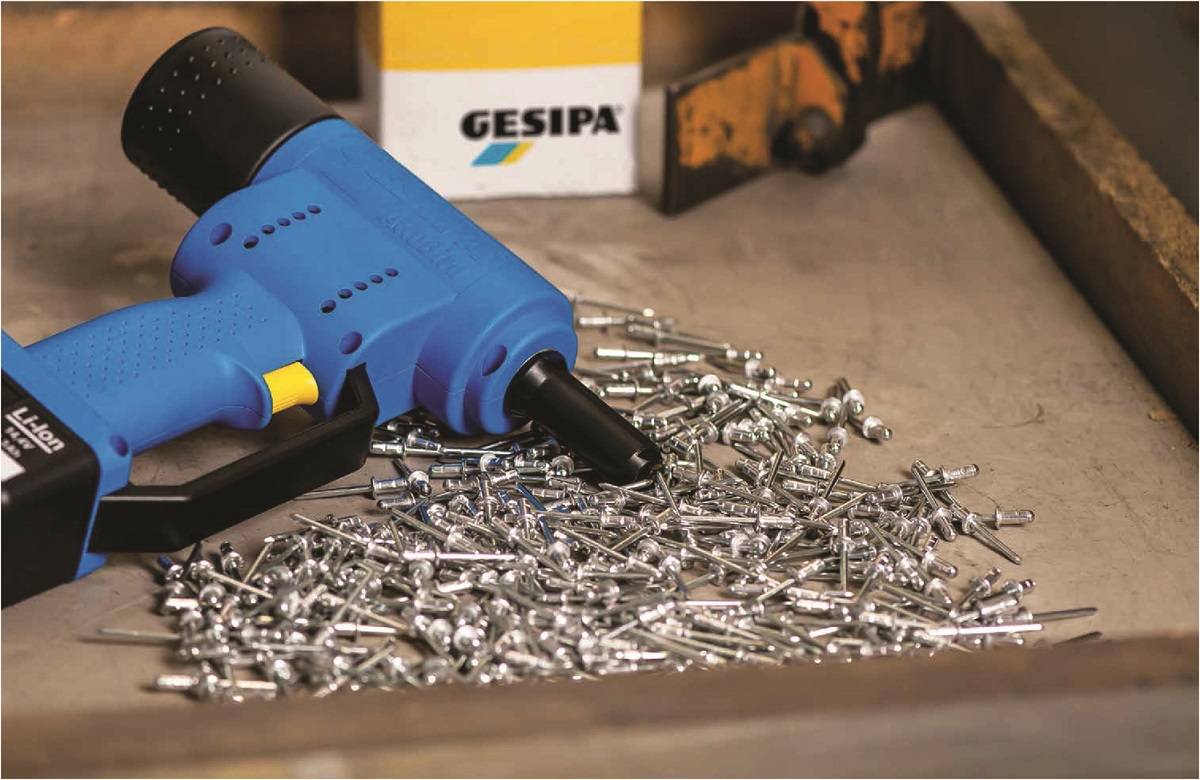

Аккумуляторные. Такие модели выигрывают за счет повышенной мобильности, но при этом отличаются большой массой и высокой стоимостью.
Аккумуляторный заклепочник требует регулярной подзарядки

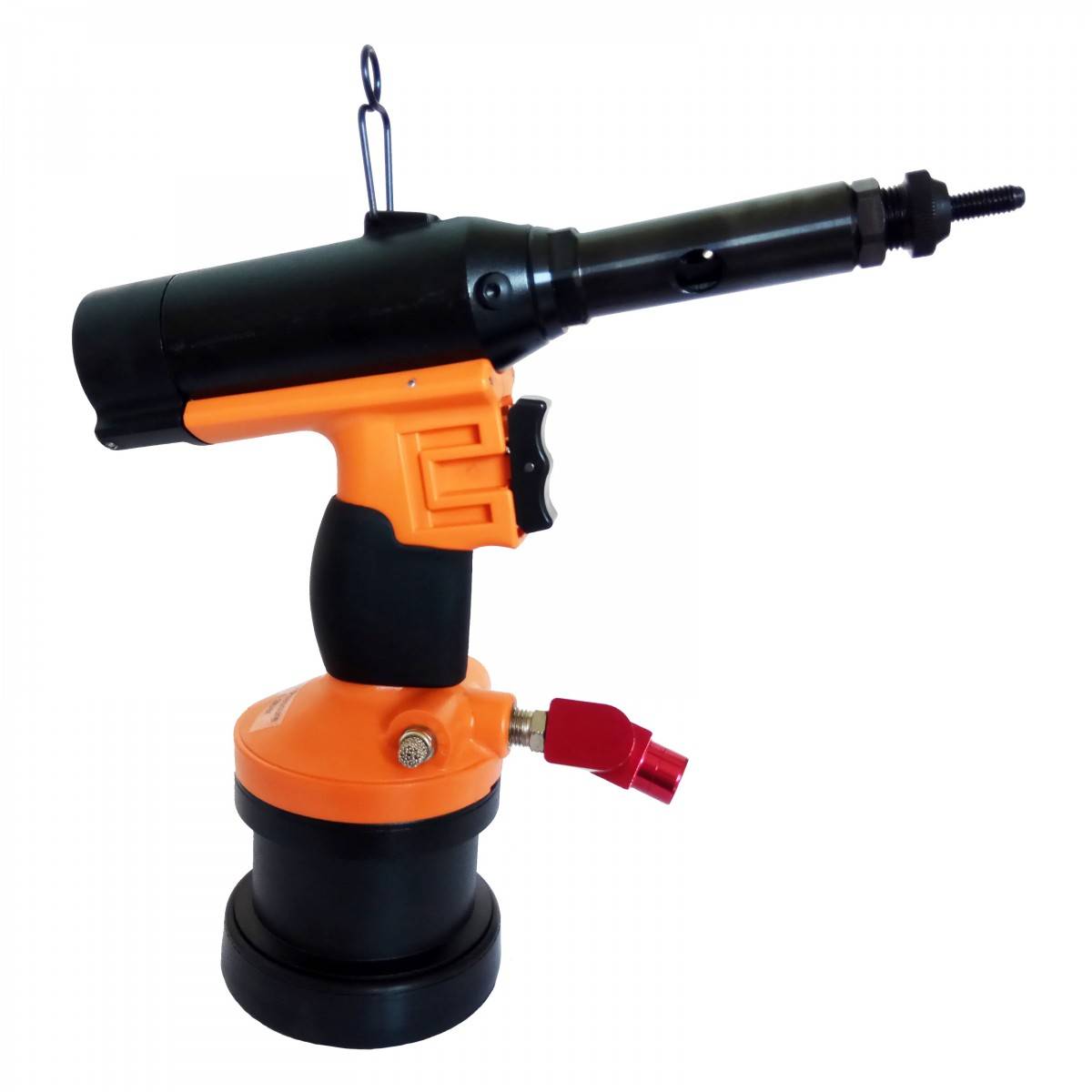

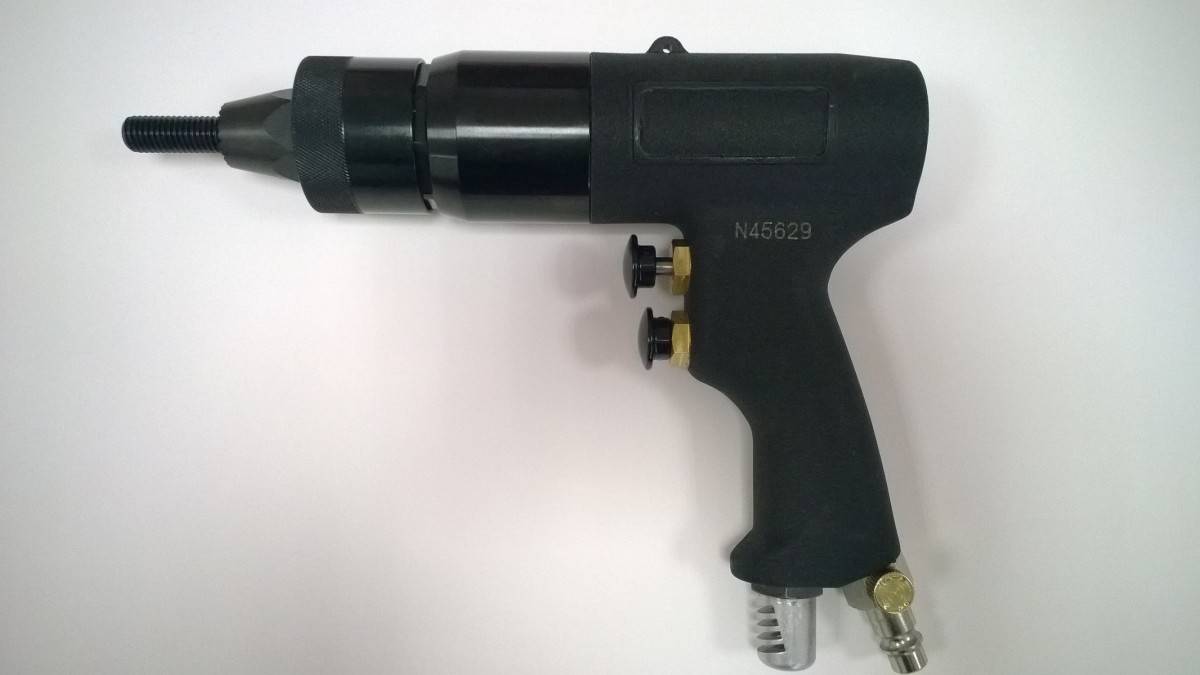

Пневматические. Устройства работают в паре с производительным компрессором, предоставляют высокую скорость и мощность.
Пневматические заклепочники чаще применяют в большом строительстве

Для дома обычно покупают инструмент ручного типа. Если использовать девайс предстоит часто, можно приобрести автоматическую модель с аккумулятором.

Выбор заклепочника (клепальника)

Сварка — это отличный способ соединения металлов, но он не всегда удобен и возможен. Альтернатива — клепка. Но для установки заклепок необходимо выбрать заклепочник. Как это сделать читаем дальше.

Что такое заклепочник и как он работает

Заклепочники или клепальники — устройства для установки заклепок. Под разные типы крепежа есть специальные инструменты. Есть отдельные под вытяжные, винтовые заклепки. Есть также универсальные модели, но они относятся к группе профессионального инструмента, соответственно, стоят солидно.

Один из вариантов использования

Чтобы выбрать заклепочник правильно, желательно понимать как он работает. Независимо от типа заклепок, с которыми работает агрегат, принцип клепки всегда один: устройство развальцовывает вторую (дальнюю) часть заклепки, формируя закрывающую головку. Отличаться может только способ развальцовки:

При установке вытяжных заклепок, губками захватывается и тянется стержень. На конце стержня есть шарик, который упирается в край корпуса заклепки и сминает ее. При достижении определенного усилия, стержень обламывается.

Работа заклепочника при установке вытяжных заклепок

Установка винтовых заклепок отличается. Внутри полого корпуса нанесена резьба. В этот метиз вкручивается винт подходящего диаметра. При закручивании он начинает подтягивать край заклепки, за счет чего и развальцовывается пластичный металл (см. видео ниже).

Какие бывают и как выбрать заклепки для заклепочника

Выделяют несколько видов заклепочных крепежей по конструкции:

сплошные, состоят из цилиндрического стержня и головки;
вытяжные, помимо стержня, оснащены гильзой, сминаемой в процессе монтажа;
резьбовые, выполнены в форме гильзы со внутренней резьбой, по которой сначала закручивают стержень, а потом вырывают, формируя заклепку.

Также принято выделять разновидности штифтов по материалу. Например:

алюминиевые;
медные;
стальные;
бронзовые;
латунные.

При выборе заклепок нужно учитывать специфику работ. Самые прочные соединения обеспечивают стальные элементы сплошного или резьбового типа. Популярностью пользуются также комбинированные крепежи с добавлением алюминия. Но в последнем случае нужно отдавать предпочтение сплаву AlMg3,5%, он устойчив к нагрузкам и применяется даже при монтаже фасадов.

Наибольшей популярностью пользуются вытяжные заклепки, простые, но надежные
Совет! При покупке заклепок следует учитывать толщину скрепляемых материалов и в соответствии с ней подбирать длину стержней.

Как выбрать заклепочник

Рядовому пользователю, которому инструмент требуется изредка, главным требованием при покупке будет низкая цена. А вот профессионалам, мастерам работающим на дому, понадобится хорошая модель, отвечающая функциональному назначению

Рассмотрим моменты, на которые следует обратить внимание при покупке:

заклепочник должен быть выполнен из прочных стальных элементов, ручки оснащены высококачественным пластиком;
выбирайте модель от известных производителей;
модель в виде пистолета обладает более надежными эксплуатационными характеристиками;
для постоянной работы лучше приобрести электрическую модель, аккумуляторный в этом случае будет малоэффективным;
если вы имеете дело с крепкими материалами, то и заклепочник вам понадобится более дорогой и надежный.

Разновидности ручных инструментов

На сегодняшний день существует два вида ручных заклепочников: вытяжные и резьбовые, разница в цене у них не большая.

Чтобы ответить на вопросы: как выбрать заклепочник ручной, вытяжной или резьбовой, какой из инструментов лучше, нужно разобраться в их принципах работы.

При использовании вытяжного заклепочника для крепления заклепки создается определенное тяговое усилие.

В металлических заготовках, которые впоследствии будут соединяться между собой, нужно просверлить отверстие, диаметр которого равен диаметру заклепки. После этого зафиксировать заклепку на приспособлении, вставить ее в отверстие и сжать рукоятку инструмента.

Во время работы вытяжного заклепочника клепка распирается специальным шариком, который при нажатии рукоятки входит в трубку.

Таким образом, внешняя сторона заклепки расплющивается, что позволяет прочно зафиксировать соединяемые детали между собой.

Для домашних работ подойдет и резьбовой заклепочник ручного типа. Принцип действия у него практически такой же, как и у предыдущего механизма. Разница лишь в том, что в резьбовом заклепочнике шарик втягивается за счет того, что вращается нарезанная резьба.

Более оптимально такое соединение для тонкостенных деталей, где достаточно трудно нарезать резьбу, но при этом нужно именно такое соединение.

Когда используется резьбовой ручной заклепочник, то есть возможность вкручивания в заклепку винта или болта.

В большинстве случаев для домашнего использования приобретают вытяжные заклепочники ручного типа, они все-таки более функциональные и универсальные, при этом стоят немного дешевле, чем резьбовые инструменты.

Какие виды заклепок выпускаются

Метод клепки не теряет популярности, даже несмотря на наличие разного сварочного оборудования. Варить сваркой можно далеко не все материалы, поэтому использование заклепок было и будет всегда актуальным. В зависимости от используемого инструмента, заклепки или их еще называют бобышками, классифицируются на такие виды:

Обычные или классические — это самый простой вид клепок, которые имеют форму грибка. Предназначены для склепывания двух и более листов стали без использования специализированного инструмента. Принцип работы таких заклепок заключается в том, что соединение осуществляется путем сминания шляпки бобышки молотком
Полутрубчатые — они имеют вид наполовину полого стержня. Достоинство такой оснастки в том, что они не требуют много усилий для соединения, но зато имеют невысокую прочность, что является их минусом. Обычно используются они там, где есть небольшие механические нагрузки
Вытяжные — их еще также называют закладными, отрывными и тяговыми. Используются совместно с вытяжными заклепочниками, и зачастую применяются не только для соединения листов оцинковки, но еще и при монтаже заборов из профнастила
Пистонные — используются для обеспечения соединения двух деталей, где имеется малая или вовсе отсутствует нагрузка. Обычно используются на одежде в качестве декоративного материала
Резьбовые — их еще называют гаечными. Они также предназначены для применения совместно со специализированным инструментом — резьбовым заклепочником. Это самый надежный вид клепочного соединителя

Все виды заклепок используются в разных сферах — машиностроение, ремонт авто, строительство, изготовление сооружений из листовой стали, жестянщики и т.п. В зависимости от типа заклепочника, необходимо выбирать соответствующие бобышки. Если необходимо выполнить разовое соединение методом клепки, то при этом не понадобится покупать специальный инструмент. Для этого применяются классические клепки.

При выборе надо учитывать, что заклепки бывают разных диаметров, что влияет на качество соединения. Стяжные клепки выпускаются следующих типоразмеров:

2,4 мм
3 мм
3,2 мм
4 мм
4,8 мм
5 мм
6 мм
6,4 мм

Резьбовые заклепки также выпускают разных размеров:

М3
М4
М6
М8
М10
М12
М14

Чем больше размер заклепки, тем выше ее стоимость, и соответственно крепче соединение.

Это интересно! Для изготовления заклепок используются такие материалы, как алюминий, нержавейка, латунь, медь и даже сталь.

Виды

Существует три основных вида:

Одноручные – отличаются наличием всего одной ручки, расположенной под углом 90° к основанию. Используются для крепежных деталей малых размеров (до 5 мм). Это легкий и удобный инструмент, работать можно одной рукой.
Двуручные – имеют большие размеры. Используются для крепежных деталей средних размеров (до 8-9 мм). У инструмента длинные ручки, которые увеличивают прилагаемое усилие.
Гармошки – предназначены исключительно для монтажа с помощью заклепок крупных размеров. Конструкция напоминает гармошку, которая выполняет роль рычага и в несколько раз увеличивает прилагаемое усилие. Для бытовых нужд не используются.

Резьбовой заклепочник или гайкоклеп его плюсы и минусы

Это специальный вид заклепочников, который предназначен для работы с резьбовыми клепками. Такой вид инструмента обеспечивает более надежное соединение, а также дополнительно позволяет его усилить за счет использования болтов. Резьбовое соединение в итоге получается неразъемным. Отверстие после соединения имеет внутреннюю резьбу. Принцип работы резьбовых заклепочников основывается на том, что на головку инструмента (стержень или резьбовая часть) накручивается клепка с резьбой. После этого клепка, закрепленная на инструменте, вставляется в отверстие, и осуществляется сжимание рукояток. При сжатии рукояток происходит сминание или развальцовка с противоположной стороны клепки, в результате чего формируется шляпка.

Конструкция резьбового заклепочника представлена на фото. Такой вид инструмента относится к категории мощных, и поэтому чем больше размер заклепки, тем больше усилий необходимо прилагать оператору, чтобы выполнить соединение. К достоинствам таких устройств относится высокое качество соединения, усилить которое можно болтовым элементом. Кроме того, плюсом является возможность использования клепок разного размера, что также влияет на качество соединения. Недостатков у таких инструментов больше, и проявляются они по таким факторам:

Высокая стоимость инструмента более 2500 тысяч рублей
Необходимость прикладывания большого физического усилия, которое возрастает в зависимости от диаметра клепки
Невысокая скорость соединения, так как предварительно клепку необходимо накрутить на резьбовой наконечник инструмента, а после соединения, выкрутить прибор
Высокая стоимость не только инструмента, но и заклепок

Выбирать резьбовой заклепочник рационально только тогда, когда необходимо обеспечить надежное соединение листовой стали, а также при наличии отверстий большого диаметра. Наличие отверстий в местах соединения позволяет крепить полученную конструкцию.

Заклепочник ручной: устройство инструмента, принцип работы, правила использования

Заклепочник можно назвать мастером сращивания различных заготовок. Для использования в домашнем хозяйстве подойдет именно ручной инструмент. В статье можно ознакомиться с тем, как работает устройство и как им правильно пользоваться.

По какому принципу работает заклепочник ручной

Клепание всегда было сложным и трудоемким процессом с массой недостатков и различных нюансов. Не всегда можно было во время работы подступиться к обеим сторонам сращиваемых деталей, да и физическую нагрузку нужно было прикладывать немалую. О выполнении процесса в домашних условиях не было и речи.

После того как появился заклепочник ручной, имеющий компактные размеры, стало возможным надежное соединение деталей без особых физических нагрузок. Помимо этого, в устройстве инструмента нет ничего сложного и разобраться с принципом его работы может любой желающий.

Единственная манипуляция, которую потребуется выполнить мастеру – проделывание отверстия для входа клепки. После этого она очень быстро закрепляется инструментом. С помощью заклепочника крепят большинство известных кровельных материалов (например профилированный лист), а также производят фиксацию уголков, труб и т.д.

Соединения, выполненные с помощью заклепок очень надежны. Они отличаются высокой виброустойчивостью. В отличии от сварки такой крепеж никогда не лопнет внезапно. Если сравнивать заклепку с винтовым соединением, то она намного выигрывает в цене. Ведь по сути – это просто небольшой кусок мягкой проволоки.

Как устроен заклепочник ручной

Состоит заклепочник из следующих деталей:

Головки, которая надевается на сердечник заклепки. Корпуса, являющегося станиной для упора и нижней рукояткой одновременно. Верхней рукоятки. Эта часть инструмента опирается на корпус при помощи оси и выполняет функцию силового рычага. Рабочая втулка после сжатия рукояток сжимает цанговые кулачки. В результате их совместной работы стержень заклепки крепко фиксируется. Далее, с помощью тех же цанговых кулачков, стержень вытягивается из втулки. Образуется расклепанное кольцо. В то время как мастер разжимает рукоятки, конусная втулка разжимает цанговый механизм и он переходит в исходное положение. Упором для пружины является крышка. При необходимости осмотра кулачков заклепочник разбирают и ее снимают. В корпусе есть место для сменных головок. Их подбирают в зависимости от диаметра заклепки.

Если рассматривать в общем, то заклепочник представляет собой пистолет, оснащенный двумя механизмами:

пружинным; рычажным.

Каждый заклепочник имеет несколько насадок разного диаметра. Это позволяет пускать в дело элементы крепежа разной длины.

Как правильно работать с заклепочником и как подобрать расходные материалы

Работают с заклепочником так:

Детали, которые требуют соединения, прикладывают друг к другу и надежно (иногда с помощью магнита) фиксируют. Проделывают отверстие. Его диаметр должен быть на пару мм больше размеров заклепки. В получившееся отверстие вставляют расходник. На заклепочник накручивают головку, по диаметру соответствующую стержню. Насаживают инструмент до самого бортика и сжимают рукоятки. Если с первого раза стержень не оторвался, сжатие повторяют. Иногда требуется сделать несколько подходов.

Внимание! Получившаяся заклепка не герметична. Для образования непроницаемого соединения дополнительно используют силикон, герметик, шпатлевку и т.д

Металл для втулки заклепок подбирают в зависимости от того, из какого материала изготовлены нуждающиеся в крепеже детали. Обычно это мягкие виды: медь или алюминий. Они легко деформируются и не подвергаются коррозии. Вытяжной стержень изготавливают из стали.

Работа с заклепочником

Размер клепок для инструмента должен соответствовать толщине материала. Для прочности подбирают минимально возможный диаметр. К тому же, выбирая в магазине заклепочник, обязательно проверяют соответствие набора головок диаметру клепок.

Слишком длинное тело заклепки снижает прочность соединения. Опытным путем доказано, что лучше всего подходит длина на 1-1,5 см больше диаметра. Так заклепочник выполняет прочное и красивое соединение. Общая же длина тела заклепки может быть абсолютно разной. Ведь иногда нужно соединить достаточно толстые заготовки. Размеры сердечника особо не влияют на процесс. Главное здесь – его совместимость с головками.

Как клепать заклепки заклепочником

В качестве базового примера можно использовать этапы соединения деталей вручную. Они обязательно включают:

подготовку поверхностей (очищение, выравнивание);
замеры и нанесение разметки;
создание отверстий;
монтаж крепежей.

Выравнивание — это важная процедура перед клепкой. Без нее элементы соединяться неровно и могут сами деформироваться.

Просверливание отверстий лучше осуществлять, надежно закрепив деталь. Это позволит избежать смещения. Для этого используют ровную деревянную поверхность. После тщательных расчетов и нанесения отметок можно начинать сверлить.

Сверло для дрели нужно брать немного больше, чем нужный диаметр. То есть, чтобы на листе появилось отверстие размером 3,8 мм, требуется сверло на 4 мм.

После работы дрели заклепки стоит примерить к получившимся местам крепежа.

Размер заклепок

Головка бобышки должны полностью без щелей перекрывать все отверстие и плотно прилегать к поверхности.

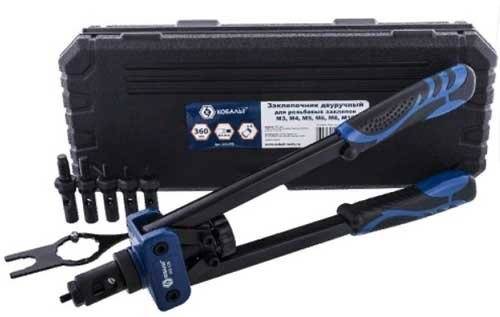

4 Кобальт 243-578

Среди ручных резьбовых заклепочников с механическим приводом Кобальт 243-578 выделяется на фоне участников рейтинга тем, что изначально рассчитан на усилие двух рук. Это облегчает нагрузку на оператора, но делает проблематичным выполнение работ в одиночку. Рычажный механизм отличается высокой прочностью, а использование промышленного алюминия в конструкции позволяет считать ручной заклепочник относительно легким (1,82 кг) и устойчивым к коррозионным процессам.

Насадки различных размеров позволяют оперировать штифтами необходимого диаметра, в зависимости от толщины соединяемых материалов. Резьбовые соединители могут варьироваться от М3 до М10. В комплекте также имеются все необходимые ключи, а для переноски и хранения – удобный чемодан. Заклепочник одинаково успешно работает с соединительными метизами из алюминия, стали и меди. В отзывах основным преимуществом считается удобство прорезиненных рукояток и минимальная величина физических усилий, которые следует приложить для установки резьбового соединения. По этой причине очень часто происходит срывание шпильки – оператор просто не чувствует, закручена ли до конца заклепка.

Критерии выбора

Выбирая ручной заклепочник, важно понимать, для какой работы он будет предназначен. Если нужно починить жестяной кожух, поставив пять заклепок— достаточно будет простейшего китайского инструмента стоимостью до 500 рублей

Если же, например, предстоит поставить несколько сотен или тысяч заклепок при монтаже каркаса под обшивку дома, или забора из профлиста— лучшим выбором станет полупрофессиональный инструмент стоимостью 1,5- 2 тысячи

Если нужно починить жестяной кожух, поставив пять заклепок— достаточно будет простейшего китайского инструмента стоимостью до 500 рублей. Если же, например, предстоит поставить несколько сотен или тысяч заклепок при монтаже каркаса под обшивку дома, или забора из профлиста— лучшим выбором станет полупрофессиональный инструмент стоимостью 1,5- 2 тысячи.

Для серийного изготовления клепаных металлоизделий стоит подумать о электрическом или пневматическом приводе.

Выбирая заклепочник, нужно обратить внимание на следующие параметры:

диаметр заклепки;
ее материал;
наличие сменных головок под разные диаметры;
наличие емкости для отходов;
эргономичность.

Эргономичность особенно важна, если предстоит поставить много заклепок. Неудобный, плохо ложащийся в руку инструмент приведет к быстрой утомляемости и снижению производительности.

Емкость для отходов обеспечит чистоту рабочего места, не потребуется собирать с пола отрезанные кончики заклепок.

Плюсы и минусы

Заклепочники применяются при сборке самых разных металлических и смешанных конструкций. Они используются в строительстве, радиопромышленности, транспортном машиностроении, ремонтных работах: там, где не требуется высокое усилие крепления.

Основные преимущества заклепочников перед другими инструментами для создания неразъемных соединений, таких как сварка или склеивание, следующие:

исключительная простота конструкции и самой технологии;
дешевизна инструмента и расходных материалов;
нет необходимости в тщательной подготовке поверхности, ее механической очистке и обезжиривании, а также в снятии оксидных пленок;
способность работать в узких местах и стесненных условиях;
возможность соединять самые разные металлы и сплавы, а также неметаллические материалы;
нет необходимости в применении высоких температур или вредных для здоровья клеящих составов.

Есть у заклепочников и недостатки:
