Как выбрать электрический кабель для частного дома

Что выбрать: кабель или провод?

Следует пояснить, что кабель и провод — вовсе не тождественные изделия, хоть и имеющие порой внешнее сходство. Провод — это просто металлическая проволока, использующаяся для передачи электроэнергии. Кабелем же называется электротехническое изделие, состоящее из одной или нескольких жил, защищенных от воздействия окружающей среды изоляционным материалом.

Прокладка электропроводки в квартире — процесс достаточно сложный, требующий наличия соответствующих знаний и опыта выполнения работ.

Для разводки электрики в жилых помещениях должен использоваться только кабель. Такое требование обусловлено несколькими причинами:

• провода не обладают требуемой устойчивостью к длительному нагреву, изоляция их недостаточна, а потому вероятность возгорания на порядок выше;
• необходимо прокладывать либо в толще стены скрытым способом, либо разводить проводку в полу, в любом случае помещая их в ПНД трубу или в гофру, что ведет к дополнительным затратам;
• эксплуатационные характеристики и срок службы провода несравнимо ниже.

СЕЧЕНИЕ КАБЕЛЕЙ

При выборе сечения электрических кабелей, для электропроводки квартиры или частного дома, в первую очередь руководствуемся всё тем же ПУЭ 7.1.34., в котором указано, что минимально допустимое сечение медного кабеля должно составлять 1.5 мм.кв. Каждая линия электропроводки должна рассчитываться отдельно по нагрузке, в зависимости от этого и выбирается сечение жил кабеля.

Чаще всего, в жилых домах, достаточно использования кабелей следующих сечений (на примере ВВГнгLS):

ВВГнгLS 3х1,5 мм.кв – Для групп освещения, максимальная мощность до 4.1 кВт, рекомендуемый номинал защитного автоматического выключателя 10А (2.3кВт)

ВВГнгLS 3х2,5 мм.кв – На группы розеток, максимальная мощность до 5.9 кВт, рекомендуемый номинал защитного автоматического выключателя 16А (3.6кВт)

ВВГнгLS 3х6 мм.кв – На питание электрической варочной панели или электроплиты, максимальная мощность до 10.1 кВт, рекомендуемый номинал защитного автоматического выключателя 32А.(7.3кВт)

Вводной кабель в квартиру, выбирается согласно выделенной на квартиру мощности, но рекомендуется использовать не менее чем 3х6мм.кв, лучше если 3х10мм.кв.

Виды проводов и кабелей и их назначение

Провода могут быть:

Алюминиевыми

Медными

В настоящее время предпочтение отдается проводу с медными жилами. Сопротивление этого металла значительно меньше, чем у алюминия. Соответственно, при одинаковом сечении медный шнур в состоянии пропустить больший ток, следовательно, дать большую мощность. Кроме того, провод из меди служит дольше.

Тем не менее, алюминий дешевле меди, поэтому еще не так давно алюминиевая проводка устанавливалась повсеместно. И сейчас те, кто хочет сэкономить и не очень заботится о безопасности, используют именно ее. Кроме металла токопроводящей жилы, электрокабели делятся на:

Одножильные. Жесткие и не гибкие, они хороши для скрытой проводки простой конфигурации. Их не нужно часто менять, они вполне надежны и долговечны.

Многожильные. Мягкие, рассчитанные на постоянные перегибы. Очень пластичные, они пригодны для электрошнуров любых бытовых приборов, удлинителей, переносок. Такой энергошнур используется при проведении электропроводки открытого типа. Требование безопасности для таких проводов – двойная изоляция. То есть, каждая жила изолируется отдельно, а потом заключается в общую оболочку.

Самым верным решением будет делать электропроводку из одинаковых кабелей – либо только медных, либо только алюминиевых.

Виды и характеристика

Первое, с чем необходимо определиться, каким проводом делать проводку в деревянном доме — медным или алюминиевым. Хотя использовать можно и то, и другое, однако специалисты предпочитают все же медь:

коррозии она подвергается меньше,
проводимость у нее выше,
прочность лучше.

Преимуществ перед медью у алюминия всего два:

• он более гибкий, что облегчает монтаж,
• он гораздо дешевле.

По всем остальным параметрам алюминий меди уступает:

быстро окисляется (а окисел хуже проводит ток и это место быстро будет нагреваться),
после нескольких изгибов может сломаться, поэтому алюминиевые провода нужно прокладывать с большей осторожностью, чем медные, придется избегать их многократных перегибов в одном и том же месте,
в винтовых зажимах алюминий со временем выскальзывает, ослабляя контакт, и все места, где есть зажимы, требуют периодических проверок.

Сердечник может быть сделан из алюмомеди — недорогого композитного материала, который с одной стороны объединяет хорошие свойства обоих материалов, а с другой — уступает каждому из них по показателям.

Провода различаются количеством жил (одно- и многожильные, каждая жила может быть одно- и многопроволочной), сечению и номинальному рабочему напряжению, изготавливаются с изоляцией на 380, 600 и 3000 В переменного тока. Токопроводящие жилы могут быть заключены в оболочку из винипласта, ПВХ или резины.

Чтобы предохранить провод от механических повреждений, его могут покрыть х/б оплеткой. Если же он предназначен для прокладки в местах, предполагающих возможность механического повреждения, его дополнительно защищают оплеткой из оцинкованной стальной проволоки.

Несмотря на то, что алюминиевые провода дешевле, в последнее время медные все больше вытесняют их, потому что многие домовладельцы ставят во главу угла надежность.

Хотели бы узнать, как сделать заземление в частном доме? В следующем обзоре мы подробно расскажем о всех нюансах, а также как должна выглядеть схема контура заземления частного дома.

О правилах монтажа скрытой проводки в деревянном доме, читайте в этом материале.

Ретро-проводка – это не только функциональное, но и декоративное решение для тех, кто хочет украсить свой дом и сделать проводку привлекательной. Подробная и полезная информация здесь.

Что учесть при выборе кабеля

При подборе кабеля для устройства домашней бытовой проводки необходимо учитывать его характеристики:

• вид исполнения;
• материал и площадь сечения;
• толщину изоляции оболочки и жил;
• цвет жил;
• маркировку;
• вид упаковки;
• наличие сертификата;
• внешний вид.

Материал и конструкция кабеля

В зависимости от материала жил, кабельные изделия разделяются на изготовленные из меди и алюминия. Требования ПУЭ применение алюминиевого кабеля для проводки в квартирах не допускают. Медный кабель обладает:

• низким сопротивлением;
• высокой пластичностью;
• устойчивостью к окислению;
• продолжительным сроком службы.

Для разводки квартирной сети преимущественно используется мягкий однопроволочный трехжильный кабель, обладающий высокой пластичностью, переносящий повороты и прогибы и одинаково подходящий для устройства как открытой, так и закрытой проводки.

Требуемая расчетная площадь сечения

Сечение кабеля, изменяющееся в мм2, характеризует его пропускную способность, которую необходимо подбирать с некоторым запасом, позволяющим небольшой сверхнормативный его нагрев и не допускающим плавления оболочки.

Для электропроводки в квартирах рекомендуемое сечение медных жил составляет 1,5 — 2,5 мм2. На освещение достаточно пустить жилу с 1,5 «квадратами», а для розеток — 2,5. При необходимости сечения кабеля можно рассчитать по несложной формуле:

S=πR2,

• в которой R — радиус,
• π — постоянная величина, равная 3,14.

В таблице представлены требуемые площади сечения кабелей в зависимости от способа прокладки проводки.

Необходимая толщина изоляции жил

Жилы кабеля защищены изоляционным слоем из полимерных материалов, ПВХ, либо полиэтилена, толщиной, регламентирующейся ГОСТами. Для кабелей домашних сетей напряжением до 660 В и сечением 1,5 и 2,5 мм2 нормативная толщина слоя изоляции составляет 0,6 мм. С учетом допустимых отклонений толщина должна составлять от 0,44 мм.

Требуемая толщина оболочки

Для квартирной проводки наличие двойной изолирующей обмотки кабеля является обязательным требованиям. Внешняя оболочка предназначена для фиксации и защиты изолированных жил от повреждений, обеспечения безопасности. Как и оболочка жил, она изготовлена из пластиката ПВХ либо полимерных материалов, но обладает большей толщиной. Для кабелей многожильных требуемая толщина оболочки составляет 1,8 мм, для одножильных — 1,4 мм.

Маркировка кабелей и ее расшифровка

Из шифра маркировки можно узнать:

• марку кабеля;
• год выпуска и номер партии;
• завод-изготовитель;
• число жил;
• площадь сечения;
• величину номинального напряжения.

Сечение кабеля ВВГ 3х2,5, использующегося для подключения розеток и распределительных коробок при монтаже электрической проводки.

Например, шифр ВВГнг(ож)-0,66 кВ 3х1,5 говорит о следующем: медный трехжильный кабель однопроволочный (ож) сечением 1,5 мм2. Оболочка и изоляция выполнены из пластиката ПВХ (ВВ), кабель негорючий (нг), гибкий (Г). Напряжение номинальное 660 Вольт (0,66 кВ).

Обозначение кабеля всегда начинают с указания материала жилы. Алюминиевый кабель обозначается буквой А, для меди буквенное обозначение не применяется.

В таблице представлены основные марки кабелей, используемые при прокладке электропроводки, и их назначение.

Принятое цветовое обозначение жил

Стандартная расцветка любого кабеля — либо сплошная, либо полосой шириной в 1 мм на всем протяжении изделия. Какие-либо пометки в виде полосок, точек, пятен говорит о том, что кабель, вероятнее всего, изготовлен подпольно.

Состояние кабеля и его внешний вид

При покупке внешнему виду кабеля следует уделить самое пристальное внимание — неестественные перегибы, помятости, сдавленности, сильные потертости могут свидетельствовать о скрытом браке. Скрытые под внешней оболочкой жилы могут быть переломаны или даже замкнуты между собой

Какой тип и марку проводника выбрать под розетку

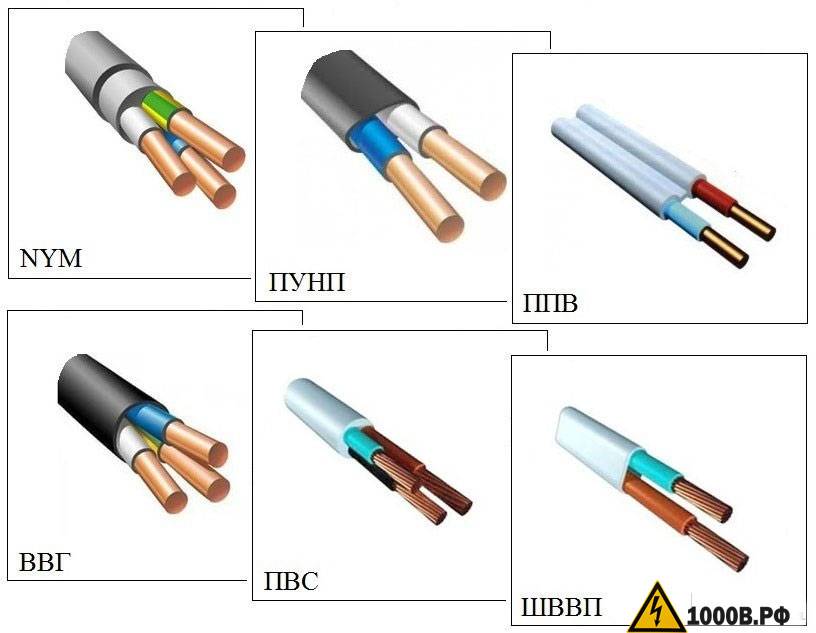

При выборе провода нужно обратить внимание на тип, марку проводников. На строительном рынке сегодня можно встретить большое количество контрафактной продукции, поэтому нужно быть предельно осторожным, от этого зависит безопасность вашего дома. Не покупайте провод ПУНП (провод универсальный плоский) для монтажа розеток, безопаснее будут такие марки:

Не покупайте провод ПУНП (провод универсальный плоский) для монтажа розеток, безопаснее будут такие марки:

• ВВГ — кабель с двойной изоляцией на основе ПВХ, не имеет способности к самозатуханию. Подойдет для розеток.
• ВВГнг — провода, изолированные, ПВХ с двойной защитой, последнее в абвиатуре «нг» говорить, что у провода поливинилхлоридная изоляция препятствует горению. Рекомендуется использовать кабель в деревянных помещениях.
• ВВГнг-LS — в этом случае применяется безгалогенный ПВХ (поливинилхлорид), который не способен выделять дым. Такие провода можно применять в детских комната и учреждениях, при коротком замыкании дети не надышатся едким дымом.
• NYM — (N) немецкое качество (Y) изолированный ПВХ (M) монтажный кабель. Дорогой аналог ВВГнг от немецких разработчиков.

• Для стиральных машин, компьютеров и других приборов с небольшой мощностью подойдут провода для розеток ВВГ сечением 3*2,5 мм2. Цифра «3» обозначает количество проводов в обмотки.
• Для подсоединения электроприборов с высокой мощностью в трехфазной сети, духовой шкаф, насос, необходимо применять ВВГ 5*2.5 мм2.
• В деревянном доме подключать к розеткам рекомендуется ВВГнг 3*2.5 мм2.
• Существуют различные светильники и бра под розетки, в этом случае сечение и количество провода для розеток может быть 3*1.5 мм2.

Подробнее о подборе провода для розеток смотрите в этом видео:

Критерии выбора

Чтобы правильно подобрать кабель для проводки, учитывайте следующие рекомендации:

Проводник должен быть трехжильный (как на фото ниже), т.к

на сегодняшний день очень важно делать заземление в жилых домах. Даже если у вас нет еще заземления, но планируется замена электропроводки в квартире, лучше выбрать трехжильный проводник и просто временно не задействовать желто-зеленый провод (заизолировать его)

Материал жил — обязательно медь. Алюминиевая проводка уже не используется и к тому же запрещена правилами ПУЭ. О плюсах и минусах алюминиевой электропроводки можете прочитать в нашей отдельной статье.

Очень важно правильно выбрать сечение кабеля для проводки. Для этого нужно знать суммарную мощность всех электроприборов или же выполнить более точный расчет сечения — по токовой нагрузке

Зная силу тока достаточно воспользоваться таблицей ниже и выбрать подходящий размер жил. Подробнее узнать о расчете сечения кабеля по мощности и току вы можете в нашей статье. Если говорить о стандартных сечениях, то для освещения используют 1,5 мм.кв., а для силовой линии (розетки) нужно выбрать 2,5 мм.кв. Для подключения электроплиты и других бытовых приборов, где большое потребление электроэнергии, сечение электропроводки должно быть не меньше 4 мм.кв. Значения указаны для медного проводника.

Также одним из важнейших критериев выбора кабеля для электропроводки является его марка. Так как на рынке кабельной продукции существует достаточно много различных наименований изделий, нужно изучить характеристики часто используемых и выбрать подходящий вариант для собственных условий. Для домашней проводки рекомендуем использовать кабель ВВГ, ВВГнг или же NYM (два последних проводника не распространяют горение, поэтому их лучше всего выбрать для электропроводки в деревянном доме и предбанника в бане). ВВГ можно использовать для разводки электрики в квартире, а также в хозяйственных постройках, например, в гараже. Непосредственно в парилке бани советуют применять термостойкий провод РКГМ. На улице, от столба до дома лучше протянуть провод СИП.

Ну и последнее, на что вы должны обратить внимание при выборе — завод-изготовитель кабельной продукции. Остерегайтесь подделок и не проверенных брендов, ведь в этом случае из соображений экономии завод может сэкономить на сечении проводников, толщине изоляции и самом качестве изоляционного слоя

Это в результате может повлечь за собой неблагоприятные последствия, например, перегрев и возгорание электропроводки при подключении нагрузки, на которую он должен был быть рассчитан. О лучших производителях кабеля в России мы рассказывали в соответствующей статье. На сегодняшний день лидируют такие заводы, как ГК «Севкабель», ЗАО «Москабель», ООО «Рыбинсккабель», ООО «Камкабель» и ОАО «Электрокабель» Кольчугинский завод». Продукция этих изготовителей наиболее качественная, поэтому рекомендуем выбрать материалы именно от этих заводов.

Напоследок рекомендуем ознакомиться с мнениями экспертов на предоставленных видео:

Вот мы и рассказали, как выбрать кабель для электропроводки в квартире и частном доме. Надеемся, предоставленные советы помогли вам в правильном выборе сечения, марки и типа проводника!

Будет полезно прочитать:

Сечение кабеля для розеток и выключателей

Определение параметров электропроводки для цепи освещения и цепи розеток при проведении работ своими руками выполняется по приведенной выше методике. Для цепи освещения необходимо произвести подсчет мощности всех включенных одновременно осветительных приборов. Для частного дома необходимо учесть наличие внешнего освещения на подворье и в хозяйственных постройках.

Для цепи розеток соответственно необходимо подсчитать мощность всех включенных бытовых приборов и электроинструментов. Если имеется мастерская с мощными источниками потребления, рекомендуется протянуть для нее отдельную цель розеток. Похожая ситуация рассматривалась при одновременном включении мощных бытовых приборов (стиральной и посудомоечной машин, бойлеров и т.п.).

Выбор сечения медного провода электропроводки по силе тока

Величина электрического тока обозначается буквой «А» и измеряется в Амперах. При выборе действует простое правило, чем сечение провода больше, тем лучше, по этому округляют результат в большую сторону.

Таблица для выбора сечения и диаметра медного провода в зависимости от силы тока
Максимальный ток, А	1,0	2,0	3,0	4,0	5,0	6,0	10,0	16,0	20,0	25,0	32,0	40,0	50,0	63,0
Стандартное сечение, мм2	0,35	0,35	0,50	0,75	1,0	1,2	2,0	2,5	3,0	4,0	5,0	6,0	8,0	10,0
Диаметр, мм	0,67	0,67	0,80	0,98	1,1	1,2	1,6	1,8	2,0	2,3	2,5	2,7	3,2	3,6

Приведенные мною данные в таблице основаны на личном опыте и гарантируют надежную работу электропроводки при самых неблагоприятных условиях ее прокладки и эксплуатации. При выборе сечения провода по величине тока не имеет значение, переменный это ток или постоянный. Не имеют значения также величина и частота напряжения в электропроводке, это может быть бортовая сеть автомобиля постоянного тока на 12 В или 24 В, летательного аппарата на 115 В частотой 400 Гц, электропроводка 220 В или 380 В частотой 50 Гц, высоковольтная линия электропередачи на 10000 В.

Если неизвестен ток потребления электроприбором, но известны напряжение питания и мощность, то рассчитать ток можно с помощью приведенного ниже онлайн калькулятора.

Онлайн калькулятор для определения силы тока по потребляемой мощности
Потребляемая мощность, Вт:
Напряжение питания, В:

Следует отметить, что на частотах более 100 Гц в проводах при протекании электрического тока начинает проявляться скин-эффект, заключающийся в том, что с увеличением частоты ток начинает «прижиматься» к внешней поверхности провода и фактическое сечение провода уменьшается. Поэтому выбор сечения провода для высокочастотных цепей выполняется по другим законам.

Что такое абонентское ответвление и ввод электропитания в деревянный дом

Вы являетесь абонентом для сетевой организации. Ответвление к дому от воздушной линии электропередачи для вашего дома, называется абонентское ответвление от магистрали. Если ваш дом стоит в отдалении от основной населенного пункта, то вас будут подсоединять к линейному ответвлению магистрали.

Согласно нормативам, воздушное ответвление от воздушной линии электропередачи не может быть длиннее 25 метров. В случае если расстояние от магистрали до дома более 25 метров, вам за свой счет и может быть своими силами, придется установить промежуточную опору. Лучше это сделать на своем участке.

Кабели для прокладки в земле

Если на вашем участке не остается возможностей проложить кабель от линии электропередачи к дому по воздуху, надо рассматривать возможность прокладки под землей. Эта технология более трудоемкая, приходится рыть траншею и цена кабелей существенно дороже.

Почти все модели, предназначенные для укладки в землю, имеют бронированную оболочку, которая выполняется из металлической ленты. Несмотря на это, в руководящих документах ПУЭ и ПТЭЭП (правила эксплуатации электроустановок потребителей) рекомендуют для надежности уложить кабель в пластиковых или асбестовых трубах. Эта мера снизит вероятность деформации кабеля при оседании грунта.

Не допускается пересечение кабельных линий с коммуникациями газовых водопроводных магистралей, под фундаментом зданий. Траншея должна проходить параллельно фундаменту на расстоянии не менее 0,6 м. В обычных местах глубина траншеи должна быть 0.8 -09 м, под дорогой автотранспорта 1, 25 м кабель должен быть в трубе.

Материалы сохраните в электронном виде на флешке или на облаке в соцсетях. При необходимости через много лет вы безошибочно сможете определить, где лежит кабель. Для прокладки кабеля от ЛЭП к РЩ дома чаще всего используют два вида АВБбШв – алюминиевые провода и ВБбШв медные провода.

Основные технические характеристики кабеля АВБбШв

Кабель с алюминиевыми проводами в ПВХ изоляции, бронирован оцинкованной лентой, внешняя оболочка из полихлорвинила. Жилы могут быть выполнены из одного цельного провода или скрутка проводов меньшего диаметра. Используется для сетей с напряжением до 3кВт. При правильной эксплуатации производители гарантируют работу в течении 30 лет. Структура кабеля устойчива к грунтовым водам и механическим повреждениям.

Расшифровка маркировки:

• А – алюминиевые провода;
• В – термостойкая ПВХ изоляция на жилах;
• Б – наличие защиты, две стальные ленты;
• Б – указывает на отсутствие защитной подушки между жилами и бронированной лентой.
• Шв – материал внешней оболочки шланг поливинилхлорид.

Такая структура надежно защищает изделие от жестких элементов грунта и грызунов.

Способы организации проводки внутри дома

Существует несколько вариантов выполнения внутренней проводки.

Соединение разных кабелей внутри

Сварка провода СИП-проводник разрывается и подсоединяется к кабелю ВВГнг посредством скрутки и усиления спайкой. Методика не отличается надежностью, поскольку может привести к возгораниям.

Соединение различных проводников арматурой

Сцепка СИП и ВВГнг осуществляется при помощи штатных арматурных прутьев, зажимов для прокалывания или иных элементов рядом с точкой ввода. Использовать СИП в жилом помещении недопустимо – он поддерживает процессы горения.

Через дифавтомат

Схема подключения предусматривает использование двух- или четырехполюсного дифференциального автомата. Прибор располагается в отдельном опломбированном боксе. Кабель прокладывается от основной линии к ящику, соединяется в ВВГнг в гофре.

Для повышения защиты используется автомат с номиналом выше распределительного щита. Так при замыкании или перегрузке можно восстановить линию без выхода из дома. Снаружи ставится еще одно устройство, обесточивающее внутренний кабель и предотвращающее возгорание.

ГОСТ и правила при выборе кабеля

Эти правила едины и действуют на данный момент не только для специальных сооружений и объектов, но и для офисов, квартир и других жилых помещений. Хотя конечно все ГОСТы и своды правил рано или поздно меняются.

Например, мало кто из электриков предполагал, что алюминиевая проводка на вполне законных основаниях вернется в наши дома. Но тем не менее, это произошло.

Однако в вопросе выбора кабеля для домашней проводки, будем пока придерживаться действующих ГОСТ и посмотрим о чем же они говорят.

На данный момент основным нормативным документом регламентирующим применение тех или иных кабельных изделий, с учетом типа их использования является ГОСТ 31565-2012 “Кабельные изделия. Требования пожарной безопасности.”

В этом ГОСТе можно найти расшифровку всех буквенных обозначений, которые присутствуют в названии кабеля и относятся именно к пожарной безопасности:

нг

LS

FRLS

LTx и т.д.

Здесь же предельно ясно описано, кабель какого исполнения необходимо применять в той или иной области. Данные сведения содержатся в таблице №2.

В первой графе, где указано “Кабель без обозначений”, имеется в виду обычный ВВГ. Его можно использовать только в производственных помещениях и кабельных сооружениях.

Никакой речи о жилых домах и квартирах здесь и близко не идет. Более того, если захотите проложить его пучками, то и вовсе придется защищать его трубами и гофрой (пассивная огнезащита).

Во второй графе говорится о кабеле с индексом НГ (ВВГнг). В скобочках идут еще дополнительные буквы (А) (В) (С) (D). Как правило, используется кабель ВВГнг (А).

Буква в скобках указывает на соответствие кабеля требованиям по нераспространению горения. Проще говоря, если такая буква в названии есть, то кабель можно применять для групповой прокладки.

Но и здесь область применения – кабельные сооружения наружных установок. Как видите опять никаких офисов, квартир и жилых домов.

Третья строка – это как раз таки кабель ВВГнг LS.

И как видно из графы напротив, его уже можно спокойно прокладывать во внутренних помещениях жилых зданий.

Способы и правила укладки труб ПНД

Монтаж ПНД трубопровода для защиты кабеля допускается производить подземным, открытым способом, либо внутри помещений.

При проведении работ необходимо учитывать ряд важных моментов:

• Монтаж можно производить при температурах не ниже -30°С.
• При траншейном способе прокладке на глубине свыше 2 метров стоит предусмотреть защитный бетонный канал.
• Все места стыков должны быть герметичными. Для этого можно использовать компрессионные муфты, либо специальные фитинги. Допускается использование метода стыковой сварки.

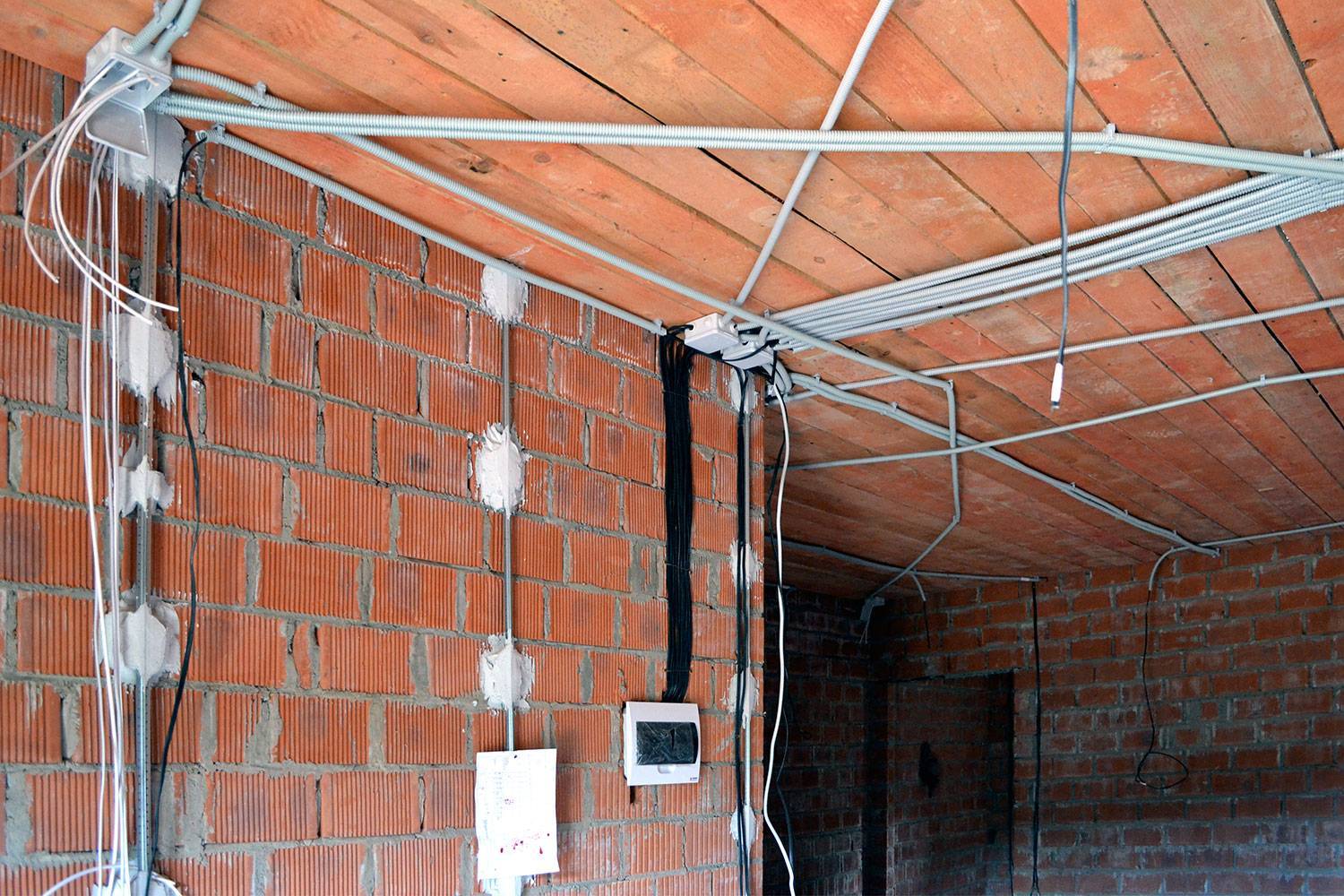

Укладка труб внутри зданий

Производится предварительная разметка трассы прокладки, после чего трубы закрепляются, и в них заводится один или несколько кабелей. Трубопровод, идущий по полу, желательно поместить в бетонную стяжку, расположенный вдоль стены или потолка – заштукатурить. В дальнейшем это позволит осуществлять любые манипуляции с проводкой без нарушения целостности поверхности.

Укладка на улице в траншею

Здесь последовательность действий несколько иная:

• Производится разметка будущей трассы прокладки.
• Осуществляется выемка грунта на необходимую глубину.
• На дно траншеи укладывается песчаная подушка толщиной 10-15 см.
• На слой песка помещается ПНД трубопровод, всем стыкам которого обеспечена герметичность.
• В трубопровод протягивается кабель, который должен лежать свободно, без натяжений.
• Далее, труба укрывается слоем песка (10-20 см), оставшаяся высота заполняется грунтом.

При подземном способе прокладки силового кабеля использование муфт и любых других соединительных элементов следует свести к минимуму. Даже при правильном монтаже герметичность в местах стыков будет далека от идеала. А вот в местах вывода кабеля в здание без фитингов уже не обойтись.

Бестраншейный способ укладки в земле

Осуществляется исключительно при помощи специализированной техники, способной производить горизонтальное бурение.

Пробуривается так называемая «пилотная» скважина, которая на втором этапе работы расширяется посредством специальной насадки. Часто, одновременно с бурением в скважину подается раствор, укрепляющий стенки канала и защищающий их от обрушения.

Далее, в подготовленное отверстие заводится ПНД труба с помещенным в нее кабелем. Это делается также с применением специальной аппаратуры.

Такой способ позволяет прокладывать трубы без нарушения поверхностного слоя грунта, однако, ввиду сложности и дороговизны, используется преимущественно крупными строительными и коммунальными организациями.

Таблица суммарной потребляемой мощности

Сложив мощность всех приборов бытовой техники, получим максимальную мощность, которая может потребляться в данном доме 5,7 кВт. Зная напряжение и мощность, просчитываем возможный максимальный ток нагрузки на проводах кабеля.

Исходя из стандартов сечения проводов, которые делают производители, были произведены расчеты и сведены в таблицы, которые есть в специальной литературе и на интернет ресурсах. Воспользуемся одной из таких таблиц, для кабелей с медными проводами с одной фазой, так как большинство потребителей в частных домах используют эту схему подключения.

Совет №1. Мудрые потребители всегда делают расчет на перспективу возможного увеличения бытовых приборов в доме. Поэтому берется следующее значение в таблице в сторону увеличения, это 36А с проводом 6 мм2.

Существуют различные таблицы определения сечений проводов:

• для медных проводов;
• для алюминиевых проводов;
• по напряжению 220 или 380 В;
• по току или мощности.

Варианты с алюминиевыми проводами:

	Токовые нагрузки проводов и кабелей
Сечение проводников в мм2	Для одного провода	С двумя проводами	С тремя проводами
(алюминий)	Способ прокладки прокладки
	воздушный	воздушный	под землей	по воздуху	под землей
2,5	23	21	34	19	29
4	31	29	42	27	38
6	38	38	55	32	46
10	60	55	80	42	70
16	75	70	105	60	90
25	105	90	135	75	115
35	130	105	160	90	140
50	165	135	205	110	175
70	210	165	245	140	210
95	250	200	295	170	255
120	295	230	340	200	295
150	340	270	390	235	335
185	390	310	440	270	385
240	465	—	—	—	—

Однако так как ЛЭП прокладываются алюминиевыми проводами, чтобы избежать нагрева и лишних потерь от переходного сопротивления на контактах с разными металлами, допускается использовать кабель с алюминиевым проводом только на участках от линии электропередачи до РЩ, приборов учета расхода электроэнергии (счетчиков).

Определившись с необходимым сечением проводов в кабеле, надо уточнить маршрут и способ его прокладки. Существуют разные методы коммуникаций:

• по воздуху;
• под землей;
• по стенам зданий;
• вдоль поверхности заградительных сооружений (заборов).

Правила, которые обязательно соблюдать для прокладки провода под землей

Монтаж выполняются с соблюдением ПТЭЭП а так же ПУЭ не зависимо от назначения и типа используемого провода. Должны соблюдаться следующие пункты:

• Кабель укладывается на глубине 70 см и более. Если линия электропередачи короткая (менее 5 метров) и кабель имеет защиту в виде трубы, то допускается прокладка на 50–ти сантиметровой глубине;
• Не допустима прокладка проводки под фундаментом строения. От фундамента следует отмерить минимум 60 сантиметров для монтажа линии. Если тянется провод из одного строения в другое через фундамент то его необходимо защищать стальной трубой.Такая защита обязательна поскольку любой кабель подвержен всевозможным вредоносным воздействиям;
• Расстояние в траншее между проводами, как правило не менее 10 сантиметров. Исходя из этого рассчитывается размер траншеи;
• Он деревьев на участке при прокладке кабеля стоит отступать 2 метра не менее, отступ от кустарника необходим -75 см. Данные правила возможно нарушить, если присутствует дополнительная защита, например, в виде трубы из стали;
• От коммуникаций таких, как канализация, водопровод необходимо сделать дистанцию -1 метр и более, от газопровода -2 метра и более;
• Если в траншеи пересекаются кабели, то следует изолировать их друг от друга земляной прослойкой, размером — 50 см и более;
• Если используется подземный способ проводки, то провод следует выбирать бронированный, специально предназначенный для этих целей. Это необходимо для создания защиты от влияния физических воздействий и подземных вредителей;
• При укладке с применением лебедки , которая разматывает барабан, необходимо оснащение механизма ограничителем.В таком случае возможен монтаж змейкой, тогда линия не будет иметь натяжку;
• При необходимости проведения соединения электрического провода самостоятельно применяются муфты из металла. Данные способ соединения дает хороший контакт на длительный срок;
• Для дополнительной защиты силовой линии применяют трубу асбоцементную либо специальную конструкцию из кирпича;
• После укладки проводки сверху прокладывают сигнализационную ленту с обозначением и предупреждением об электропроводке.
