Подробное описание о том, как правильно пользоваться мультиметром

Как правильно мерить напряжение

Чтобы понять, как пользоваться стрелочным мультиметром для измерения напряжения, вам следует просмотреть видео внизу страницы. Принцип прост — вы включаете щупы, выбираете напряжение и по отклонению стрелки высчитываете значение. Использование электронного устройства еще проще — считать вам ничего не нужно. К примеру, нужно померить напряжение в розетке. Вы выбираете режим ACV (переменный ток), черный щуп включаете в Com, красный в VΩmA. Вы предполагаете, что в сети 220 вольт, а не 380, поэтому выставляете переключатель на ближайшее значение. Если непонятно, какое напряжение в сети, то ставьте максимальное значение и понемногу его опускайте.

Классический стрелочный мультиметр

К примеру, на вашем мультиметре три положения — 5 вольт, 200 вольт и 700 вольт. Вы решили померить напряжение в розетке, но не знаете, какое в ней напряжение. Сначала вы ставите 700 вольт и снимаете показания. Прибор показывает 235 вольт. Вы понимаете, что измерения следует проводить в другом диапазоне и переключаетесь на 200. Следующий замер показывает 223 вольта, что является наиболее точным значением.

Если вы меряете напряжение в сети постоянного тока, то нужно переключить ручку в соответствующее положение. Обозначение переменного тока на мультиметреDCV. Далее все делается так же, как и в случае замеров при переменном токе с подбором наиболее точного значения. Замеры делаются при параллельном подключении, а не последовательном, то есть на двух фазах, а не на одной. Снять напряжение с одного провода не удастся.

Если вам нужно найти фазу, то можно просто использовать индикаторную отвертку — она помогает находить фазу в сетях 220 вольт без использования прибора. Но если вы занимаетесь ремонтом проводки, то обойтись одной отверткой не удастся — фаза может быть везде, а ноль — отвалиться. Но работать мультиметром все равно вы должны уметь — это азы для любого электрика.

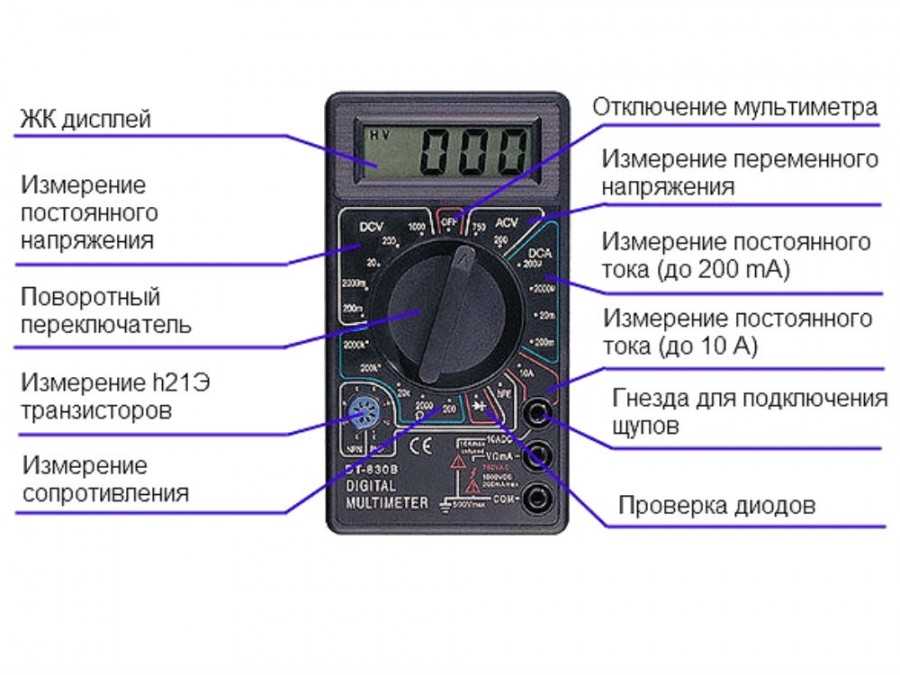

Мультиметр dt 830b: инструкция по применению

В этом относительно простом приборе имеются все базовые функции.

Для щупа имеется только три гнезда, поэтому использование устройства измерения тока свыше 10 А не сработает. Однако можно проверить транзисторы и диоды.

Понимая, как использовать мультиметр DT 830B (DT 830 В), стоит учитывать: на дисплее при настройке максимального диапазона измерения в текущем режиме измерения (500 В) появляется предупреждение о том, что это самое высокое значение – HV (высокое напряжение) – и работа с инструментом требует осторожности

При измерении сопротивлений (в небольших значениях) не пренебрегайте сопротивлением самих датчиков. Вы можете определить его значение, закрыв анализы. Это значение впоследствии вычитается из измеренного значения сопротивления устройства или участка электрической цепи.

Стоит упомянуть особенности этой дешевой модели:

  • относительная хрупкость пластика (не роняет);
  • щупы среднего качества;
  • погрешность измерения около 1%;
  • ручная смена режима измерения (поворотом ручки);
  • дисплей без подсветки.

В комплекте: мультиметр DT 830v, инструкция по эксплуатации (бумага не всегда нормального качества, особенно при покупке китайского устройства), щупы.

Более удобный вариант «для чайников» – обзор режимов работы в видео, нюансы работы в разных режимах измерений.

Верный диапазон

Перед тестированием переменного напряжения нужно поставить правильный диапазон. Для наших розеток это будет 750 В. Потому что на практике в домах обычно присутствует 230 В (для совместимости с европейской техникой), и 200-вольтовой шкалы в этом случае будет маловато. Сверьтесь с нашим рисунком по поводу установки диапазона. Группа переменных напряжений маркируется латинской литеров V, за которой идёт тильда.

При работе в этом режиме полярность щупов не имеет значения. Но мы бы рекомендовали применять красный провод для фазы. Просто для того, чтобы обрести правильные навыки работы. Щупы прекрасно входят как в евророзетки, так и в обычные. Дисплей должен показать 220-230 В.

Обзор некоторых типов мультиметров

Сейчас можно встретить большое разнообразие мультиметров с множеством функций. Но основным и популярным прибором является цифровой мультиметр с небольшим числом функций, как например DT-838. Небольшое количество видов измерений вполне достаточно даже для электриков профессионалов.

Аналоговый и цифровые мультиметры

Такие функции как измерение коэффициента передача транзисторов, генераторы, для работы электрика не нужны. Основными функциями измерения для электрика являются измерения постоянного и переменного напряжения, измерение постоянного тока, сопротивления, проверка диодов, звуковая прозвонка.

Цифровые мультиметры имеют удобно читаемый семи сегментный дисплей. Подобные приборы имеют только ручной выбор пределов измерений. Работать с ними нужно внимательно и верно выбирать пределы измерения напряжения и тока, в противном случае можно легко спалить прибор.

Существуют также и автоматические цифровые мультиметры с которыми работать удобней. На таком приборе выбирается только вид измерений напряжения, постоянного и переменного тока, сопротивления. Пределы измерения определяются автоматически, начиная с большего. Вероятность спалить такой прибор минимальная. Разве что перепутаете вид измерения. Например после измерения сопротивления, не переключая вид измерения, начнете мерить напряжение в розетке.

Автоматический мультиметр XB-868

Такую ошибку не выдержит ни один прибор. Поэтому при измерении любым тестером, будьте внимательны и правильно выбирайте пределы и виды измерений. Одним из примеров автоматического мультиметра, является прибор XB — 868. Кроме обычных видов измерений у него имеется автоматическое отключение питания после 15 минут простоя, измерение емкостей, частотомер.

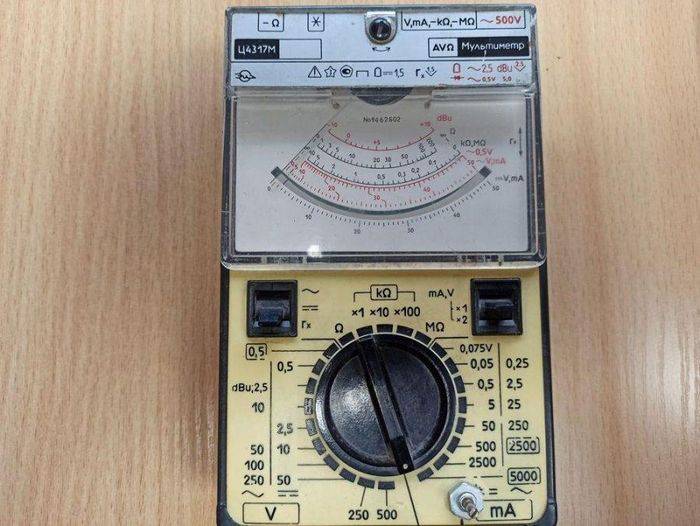

К аналоговым тестерам относятся стрелочные измерительные приборы. Китайский вариант такого тестера YX — 360TR. Стрелочные приборы намного проще цифровых устройств и поэтому значительно надежнее. В этих приборах практически те же функции что и у цифровых. Считается что дисплей цифровых мультиметров удобней. На нём легко читаются показания. Однако шкала стрелочных приборов не такая и сложная, как кажется.

Стрелочный аналоговый тестер YX 360TR

Если этим тестером часто работать, то и читаемость шкалы будет также удобной. Нужно только разобраться в устройстве шкалы и начать работать с прибором. Например, верхняя шкала сопротивления используется для всех пределов измерений сопротивлений. На ней указано сопротивление в омах от 0 до 1000 ом на пределе X1. На пределе X10 показания умножается на 10 и так далее.

Также шкала напряжений от 0 до 250 В. На пределе 1000 В показания шкалы умножаются на 4. Всё довольно просто. На этом приборе имеется ручная калибровка шкалы сопротивлений на заданном пределе. Стрелочные тестеры имеют преимущество в том, что сопротивление измеряется на токах в несколько десятков миллиампер.

При таком токе на показания не действуют электромагнитные помехи, в отличии от цифровых устройств, и легко пробивается окись на выводах измеряемых элементов и проводах. Показания у стрелочных приборов будут достовернее. Прозвонка силовых диодов также будет более надежной. Токи цифровых мультиметров, при измерении сопротивлений и диодов, всего несколько микроампер, что может быть недостаточно для пробоя окиси проводника и грязи.

Надежный с погрешностью 1,5% тестер Ц4353 советских времен

Очень надежными были советские стрелочные тестеры, такие как Ц 4353. До сих пор они считаются лучшими стрелочными измерительными приборами. Эти устройства имеют защиту по напряжению при неправильно выбранном пределе измерений. Точность их измерений достигает 1,5%, что до сих пор считается высоким показателем.

Особенности конструкции

Цифровой мультиметр — легкий компактный прибор, который удобно держать в руке. Работает он от обычных батареек. В пластмассовом корпусе расположена электронная начинка и блок питания.

В комплект включен набор щупов —металлических заостренных стержней с изоляцией и штекерами для подключения к разъемам. Некоторые модели снабжены дополнительными термопарами.

На корпусе расположены гнезда:

  • СОМ — для общих измерений, подключается всегда черный щуп (нулевая клемма);
  • отверстия для измерения тока до 10 или 20 А, для красного щупа (фазная клемма);
  • для тока до 200 мА, отрицательный контакт для термопары;
  • для измерения других параметров, плюсовой контакт для термопары.

В центре устройства — дисковый переключатель, с помощью которого устанавливается нужный режим. Обозначения измеряемых величин и их диапазон нанесены по кругу. Переключение производится поворотом указателя со стрелкой или другой меткой на конце. На корпусе некоторых моделей предусмотрены также дополнительные контакты для измерения температуры, характеристик конденсаторов, катушек или транзисторов.

В профессиональной среде популярны электронные тестеры с токоизмерительными клещами. Они предназначены для определения параметров тока без размыкания цепи. Проводник помещают между магнитопроводами. Электромагнитное поле вызывает колебания в датчиках, которые преобразуются мультиметром в искомые величины — силу тока, напряжение, частоту.

Наибольшими возможностями обладают мультиметры профессионального класса с собственным программным обеспечением. Это стационарные устройства с питанием от сети, которые подключаются к компьютерам.

Разрядность, разрешение, погрешность

Разрядность мультиметра — это величина, определяющая число разрядов для записи измеряемой характеристики. Она задает не точность измерений прибора, а вид (длину) числа. Так например, разрядность 4 1/2 означает, что дисплей отображает 4 полных разряда и 1 половинчатый, то есть до 19999 отсчетов. Если величина выходит за эти пределы, необходимо переключиться в другой диапазон.

Разрешение мультиметра — обозначает степень точности прибора, то есть на каком интервале возможно обнаружение изменения характеристики. Если разрешение устройства составляет 1 мВ в диапазоне 4 В, то при измерении напряжения в пределах 1 В разница между соседними значениями будет не менее 1 мВ.

Погрешность мультиметра — это наибольшая ошибка, которую допускается прибором при измерении величин в конкретных рабочих условиях. Чем она меньше, тем ближе полученный результат к фактическому значению. Чаще всего погрешность выражается в процентах. Например, если она составляет 1%, то при отображении напряжения в 200 В истинное значение распределяется в пределах от 198 до 202 В.

Как использовать мультиметр в автомобиле

Часто мультиметр используют и при ремонте и обслуживании автомобилей и другой техники. Оно и понятно, электрики там полно. К тому же мультиметр компактен, его можно использовать как иконтрольную лампу Что здесь измеряем с помощью мультиметра? Это исправность генераторов, стартеров, аккумуляторных батарей. Здесь мы получаем данные о напряжении и силе тока. Кроме того, проверяется и система зажигания. С этой целью прозваниваются свечи, сопротивления изоляторов, катушки зажигания.

Проводка на предмет ее обрыва или же короткого замыкания проверяется в уже знакомом нам режиме прозвонки. Так же, можно установить, целостность спирали в лампе накаливания, не вытаскивая лампы из блока фары. Для этого разъединяем разъем питания фары и измеряем все показатели. Это очень удобно, если для того что бы достать фару, нужно долго ковыряться. Для таких измерений подойдет любой мультиметр. Однако промышленность выпускает и специальные автомобильные тестеры, как, например, такой:

Самая часто встречающаяся проблема среди автомобилистов — это исправность аккумулятора. Например, зимой эти болезни очень явно обозначаются, особенно, если автомобиль стоит на улице. С помощью мультиметра можно оперативно оценить степень разряда аккумуляторной батареи. Все операции проводим перед пуском двигателя. Мультиметр выставляем в режим изменения постоянного тока (DC):

Зная, что напряжение на клеммах полностью заряженной, исправной батареи равно 12,8 — 13 вольт, мы измерив напряжение, можем приблизительно узнать степень разряда аккумулятора, не снимая его с автомобиля. Для этого нужно щупы мультиметра поднести к клеммам аккумулятора и считать показания:

  • напряжение 12,6 вольт говорит о 75% заряда батареи;
  • напряжение 12,2 вольта говорит о 50% заряда;
  • напряжение 12 вольт указывает примерно на 25 % оставшегося заряда;
  • менее 12 вольт — аккумулятор полностью разряжен.

Можно например, проверить работоспособность автомобильного аккумулятора при покупке — мало ли что. В видеоролике наглядно показано, как это делается:

Автомобилистам необходимо иметь в бардачке такой прибор хотя бы ради аккумулятора. При этом следует помнить, что на величину напряжения, которое на клеммах могут влиять подключенная к аккумуляторной батарее электроника автомобиля и температура окружающей среды. Как известно, при сильных морозах величина напряжения на клеммах понижается — ведь аккумулятор — это химический источник тока. В общем, научиться работать с мультиметром нисколько несложно, а имея под руками такой прибор, вам не нужно для диагностики вашего оборудования приглашать мастера, а самому быстро оценить ситуацию.

Как пользоваться цифровым мультиметром DT-838

Подобного типа приборы очень похожи, поэтому вся методика измерений одинакова и будет представлена одним прибором DT-838. Вид тестера показан на рисунке. Сначала разберем положение переключателя режима измерения.

Переключатель режимов измерений и гнезда для щупов мультиметра DT-838

OFF — выключение питания прибора.

V
 — измерение переменного напряжения на пределе 200 V и 750 V.

A
  — измерение амплитуды постоянного тока.

hFE — измерение коэффициента усиления транзистора проводимостью NPN и PNP.

TEMP C° — измерение температуры в пределах от — 20 С° до + 1370 С°.

  — прозвонка со звуковой сигнализацией.

200 Ω — измерения сопротивления до 200 ом.

2000
  — проверка диодов.

20К — 2000К — измерение сопротивления на пределах 20 К, 200К и 2000К.

V
  — измерение постоянного напряжения.

Гнездо COM является общим для всех режимов измерений.

Гнездо VΩmA для измерения на всех режимах, кроме тока на 10 А.

Гнездо 10 А — измерение постоянного тока только в пределах 200 мА — 10 А.

Измерение сопротивления мультиметром DT-838

Метод измерения сопротивления предоставлен ниже. Переключатель ставится на предел измерения 200 Ом, если измеряемое сопротивление меньше 200 ом. Перед измерением малых сопротивлений нужно на пределе 200 Ом замкнуть щупы прибора между собой.

Прибор покажет 01 — 03 Ома. Это сопротивление щупов, при измерении небольших сопротивления его нужно вычесть из значения проверяемого сопротивления. На остальных пределах это сопротивление учитывать не нужно.

Измерение мультиметром напряжения,тока и сопротивления

Если сопротивление неизвестно и предел измерения не совпал, тогда дисплей покажет 1. В этом случае нужно перейти на более высокий предел измерения сопротивления. Руками, при измерении сопротивлений, щупов не касаться, чтобы не вносить погрешность.

Измерение переменного и постоянного напряжения

Сетевое напряжение 220 В измеряют на переделе V  — 750 V. Измерение другого неизвестного напряжения также начинают с предела 750 V, если оно меньше 200 V, тогда переключают на более низкий предел. Измерения неизвестного постоянного напряжения также начинают с предела 1000 V с дальнейшим понижением предела измерений.

Измерение на других режимах

Прозвонка — это тот же режим измерения сопротивления, но со звуковой сигнализацией. Дисплей показывает сопротивление проверяемый линии и одновременно звучит сигнализация. Проверить сигнализацию можно замкнув концы щупов. В комплектации, к прибору прикладывается датчик температуры (термопара).

При измерении температуры переключатель устанавливается в положении TEMP C° , а чёрный штекер в гнездо СОМ. Красный штекер вставляется в гнездо VΩmA. Датчик прикладывают к измеряемому объекту (трансформатор, аккумулятор, автоматический выключатель и т. д.) прижав его торцом карандаша или деревяшкой.

Цифровой мультиметр DT — 838 DIGITAL

В положении переключателя hFE измеряют коэффициент усиления транзистора. Определяют его полярность, цоколевку и вставляют ножки транзистора гнездо NPN или PNP. На дисплее высвечивается коэффициент усиления транзистора.

Диоды проверяются в положении переключателя 2000
 . Целый диод в одну сторону покажет небольшое сопротивление, а при перемене полярности щупами, большое сопротивление или бесконечность. Значение 1 в обоих положениях щупов указывает на обрыв диода, а цифра ноль или близкая к нулю, его пробой.

Токи в пределах 200 мА -10 А измеряются в положении переключателя 10 А. Щупы вставляются в гнездо СОМ и 10 А. После измерения, не забудьте щупы вернуть в гнездо VΩmA.

Будьте внимательны при выборе положения переключателя в режиме измерений. После измерения сопротивления не измеряйте напряжение сети, не переключив переключатель.

Обычно родные щупы недолговечны, поэтому рекомендуется их переделать, а концы щупов сделать острыми, чтобы можно было легко проколоть изоляцию.

Помогла вам статья?

ДаНет

Обозначения на мультиметре

Мультиметр — мечта электрика. Не нужно использовать несколько приборов для переключения с одной операции на другую.

Шкала прибора — важный элемент. Неправильная работа приводит к погрешностям измерения или неисправности прибора. Для этого нужно знать все обозначения на ней.

Шкала представляет собой круговые секторы со значками, обозначающими параметры. Каждый сектор отвечает за конкретный параметр. Все они разбиты линиями.

В комплекте идут щупы. Золотое правило: плюс — красный, за остальное отвечает черный. Гнезда подключения щупов:

Гнездо «COM». Это минус, масса. Сюда подключается черный щуп

Это важно при измерении полярных деталей.
Отверстие «VΩCX+». Это плюсовое гнездо, к которому подключается красный провод

Оно используется во всех измерениях, кроме силы тока.
Гнездо «10A». Служит для замера силы тока до 10 А. Значение может быть любым —20 А, 30 А. Это очень большая сила тока. Важно не сжечь прибор. Если появилась надпись около гнезда «UNFUSED», значит измерение проводится без предохранителя. Подключить мультиметр во время операции можно исключительно последовательно.
«MACX». Здесь подключается щуп для измерения малых токов — до 0,2 А.

Красный треугольник с предупредительной надписью «MAX 750» обозначает предел измерения напряжения. Число может меняться.

Если не известны пределы измерений — ставьте максимум на шкале. Ни в коем случае не прикасайтесь к металлической части щупа — если в некоторых случаях это приведет к погрешности измерения, то в тяжелых — к поражению током.

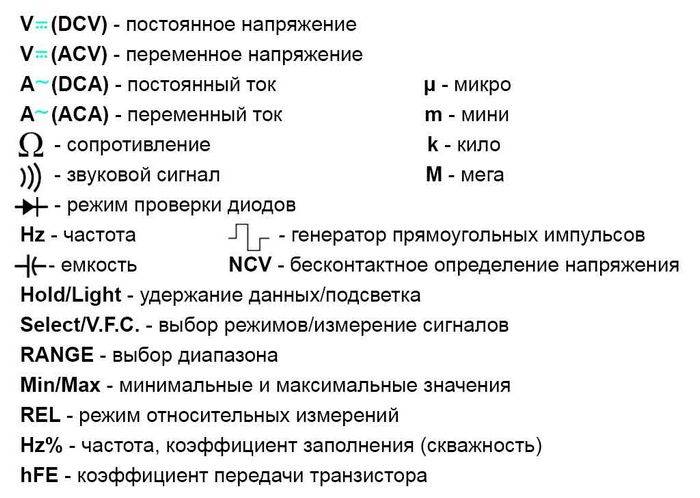

Расшифровка обозначений шкалы мультиметра по секторам:

  • «DCV» — постоянное напряжение;
  • «ACV» — измерение переменного напряжения;
  • «DCA» — шкала постоянной силы тока;
  • «ACA» — значок переменного тока.

Обозначения на шкале сопротивлений в стандартном исполнении: 20 Ом, 200 Ом, 2 кОм, 20 кОм, 200 кОм, 2 МОМ, 20 МОМ, 200 МОМ. Они млгут быть разными. Для измерения ручка ставится в сектор «Ω».

На некоторых моделях постоянное напряжение обозначается черточкой с буквой V: «V—». Переменное напряжение — буквой V с волной.

Переменный ток

Значок переменного тока аналогичен переменному напряжению — волнистая черта забуквой A. Для измерения переменного тока в схему вводят выпрямительные диоды. Цешка плохо подходит для измерения этого параметра. Для этого нужны токоизмерительные клещи.

Постоянный ток

Обозначение постоянного тока аналогично постоянному напряжению — сплошная или прерывистая черточка около буквы A: «A—». Постоянный ток обозначается «DCA» или просто «DC». Регулятор выставляется в этом секторе. Для измерения параметра мы цепь — прибор подключаем параллельно. Параметр измеряется в одном проводнике, поэтому мы включаем в него мультиметр, который кроме пропуска тока занимается измерением.

Методики измерений

Для выполнения рабочих операций переключатель переводится в нужное положение. Черный провод щупа подключают к общему гнезду («Com»). Красный – устанавливают с учетом максимальной силы тока.


Органы управления

Сначала можно рассмотреть, как измерить напряжение мультиметром в розетке. Эта операция выполняется по следующему алгоритму:

  • Провода подсоединяют так, как указано на рисунке выше.
  • Переключатель переводят из «Off»в режим измерения переменного напряжения«V~». В данном случае используют диапазон «750», так как предполагаемое значение – 220 Вольт.
  • Прибор устанавливают поблизости от розетки
  • Щупы вставляют в нее, держась руками за изолированные части щупов.


Демонтировать аккумулятор для измерений не обязательно. Но надо не забыть перевести регулятор в положение «Постоянное напряжение»

Как проверить мультиметром сопротивление

Такую процедуру выполняют со снятием напряжения в месте измерения. Невыполнение правила ухудшит точность данных, либо выведет технику из строя. Это же не следует делать, чтобы предотвратить потенциально опасные для человека ситуации. Если не известно, вначале устанавливают максимальное значение. Далее переключателем снижают диапазон вплоть до выбора оптимального варианта.

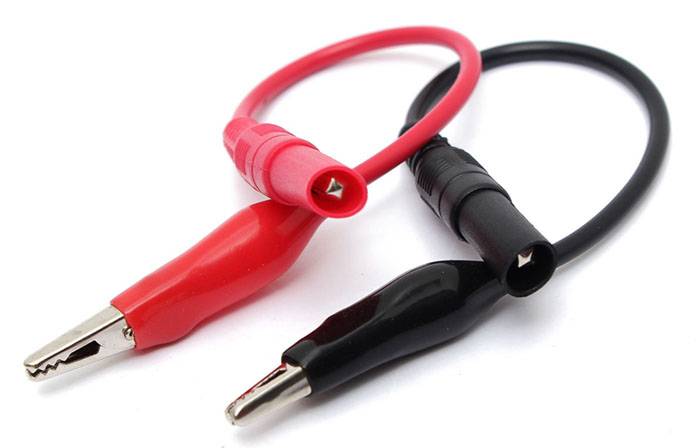

Для удобства работы применяют специальные зажимы («крокодилы»)
Если знать, как мультиметром замерить сопротивление, можно выяснить исправность нагревательного элемента чайника, другой бытовой техники

Как измерить силу тока мультиметром

Для этой операции необходимо создать разрыв цепи. К нему подключают прибор с учетом предполагаемой величины тока. Как и в предыдущем случае, выбирается диапазон с максимальным значением. Если необходимо, регулятор переводят постепенно в нужную позицию.


Для определения силы тока прибор устанавливают в электрическую цепь последовательно

Как проверить мультиметром полевой транзистор

Диагностика этих электронных приборов помогает выяснить исправность полупроводниковых переходов. В стандартном варианте применения ток течет по направлению от истока (И/ S) к стоку (С/ D). Этот процесс регулируется изменением электрического потенциала на затворе (З/ G).


Полевой n-канальный транзистор

Обратите внимание! Особенностью этих приборов является повышенная чувствительность к статическому напряжению. Даже в режиме хранения создают постоянный электрический контакт между всеми выводами с применением металлической проволоки, фольги

Проверку выполняют по следующему алгоритму:

  • Регулятор мультиметра переводится в режим работы с диодами.
  • «Минусовой» черный щуп присоединяют к истоку (И/ S), красный – к стоковому (С/ D) контактному выводу. В нормальном состоянии на дисплее отобразится 0,6 V (допустимое отклонение в пределах ±0,1V).
  • Далее щупы меняют местами. В этом положении на экране появляется горизонтальная восьмерка (знак «бесконечность»). Вместо нее в некоторых приборах выводится единица.
  • Чтобы открыть p-n-p переход щуп «минус» присоединяют к истоку, «плюс» – к затвору (З/ G).
  • Далее «плюс» перемещают на сток. В этом положении должно индицироваться напряжение в диапазоне0 – 0,8V.
  • Результат измерений на исправном транзисторе не изменяется, если сменить полярность.

Проверка конденсаторов мультиметром

Приборы, установленные в печатных платах, предварительно осматривают. При обнаружении вытекшего электролита, трещин и вздутий на корпусе, проверка не нужна. Изделие меняют на новое.

Измерение выполняют с извлечением конденсатора из электрической схемы, чтобы обеспечить хорошую точность. После демонтажа любым проводником с изолированной рукояткой (отверткой) разряжают прибор, замкнув выводы. Также используют лампу накаливания, чтобы процесс был плавным.

Далее мультиметром проверяют отсутствие короткого замыкания. Для проверки зарядки устанавливают регулятор в режим измерения сопротивления и подсоединяют щупы. Показания на табло будут постепенно расти, пока не достигнут максимума.


В некоторых моделях мультиметров есть специальные контактные площадки и регулировки диапазонов для измерения емкости конденсаторов

Диагностика простых повреждений

Если досконально выяснить, как прозвонить транзистор мультиметром, то применять иные методики будет не трудно. Но в действительности, чаще всего требуется определять разрывы в электрических цепях. Для упрощения этих операций многие мультиметры оснащают специальной функцией. Она активизируется при переводе регулятора в положение «прозвонка». О наличии контакта сообщает сигнализация.


Синей линией выделено включение прибора в режим проверки со звуковым сопровождением
