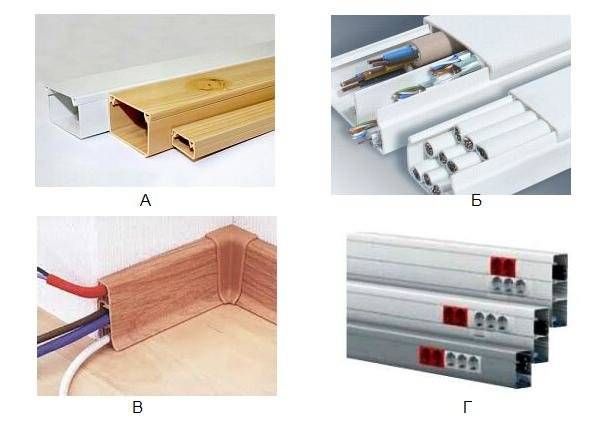

Какие бывают кабельные каналы (короба, лотки)

Особенности монтажа кабель канала

Электропроводка в кабель канале не обязательно должна выполняться по правилам разводки электропроводки в квартире. Основное в прокладке  кабель канала это нормальный внешний вид. Для меня, нормальный внешний вид открытой электропроводки это монтаж кабель каналов параллельная полу и углам  в комнате.

Теперь о высоте монтажа. В квартире разумная высота прокладки кабель каналов для розеток 30 — 40 см. Более красиво смотрится прокладка миниканала над или вместо плинтуса с установкой специальных розеток встраиваемых в короб при помощи рамок-супортов или отводов.

Также, если же вы планируете использовать кабель каналы только для прокладки проводов или кабелей для электропроводки, то кабель каналы можно прокладывать у пола, вместо или поверх плинтусов. Так, например, организована электропроводка в двух подъездных домах серии П3.

Вообще говоря, нет никаких четких правил или каких-либо ограничений по установки кабель каналов в квартире. Правило только одно, чтобы внешний вид установленного кабель канала не портил внешний вид квартиры.

Система кабель каналов с розетками установлеными над каналом.

Вообще говоря, использовать кабель канал для электропроводки квартиры можно в двух вариантах. Первый — всю проводку квартиры или ее часть сделать из комплексной системы кабель каналов, включающей короба, аксессуары и встраиваемые в короба розетки и выключатели. (Фото)

кабель канал с встроенными розетками

Второй вариант, это дополнительная розетка или выключатель в квартире. (Фото)

Использование миниканала для дополнительного блока розеток кухни

Это интересно: Дачный туалет теремок — читайте во всех подробностях

Определение, строение, назначение

Кабель каналы — это пластиковые или металлические короба для скрытой или открытой укладки проводов и кабелей. Могут использоваться как на улице, так и внутри помещений. Называют их еще кабельными лотками и коробами, иногда добавляют слово «элеткротехнический»

Состоят из корпуса и крышки. Сечение в основном имеют прямоугольное и квадратное, но есть и другие, более специфические (о них тоже будет идти речь дальше). Корпус может быть цельнолитым, может — перфорированным. Перфорированные корпуса нужны редко, для лучшей вентиляции и более быстрого охлаждения.

Крышка и корпус кабель канала соединяются при помощи замка — защелкиваются. Этим кабельные лотки и удобны — можно в любой момент открыть, проверить, проложить новый или удалить ненужный провод

При покупке обращайте внимание на строение и качество выполнения замков — от них зависит удобство использования. Лучшим, на данном этапе, считается двойной замок

Он обеспечивает достаточную фиксацию и позволяет многократно открывать/закрывать крышку.

Некоторые виды кабель каналов могут быть разделены внутри перегородками

Внутреннее пространство кабель-канала может быть разделено перегородками. Это сделано для того, чтобы была возможность разделить силовые (проводку) и малоточные (телевизионный, интернетовский, телефонный и т.п.) кабели. Их желательно укладывать отдельно, чтобы они не мешали друг другу. Некоторые фирмы разработали конструкцию так, что перегородки можно ставить самостоятельно. Они продаются отдельно и надеваются на выступы на внутренней стенке корпуса (пример таких выступов на фото справа).

Материал — металл или пластик

Если выбираете пластиковые кабель каналы, обратите внимание, что он должен быть негорючий или не поддерживающий горение (читайте в описании). Идеально, если он еще и мало будет выдавать дыма — на всякий случай

Какие бывают цветовые решения кабель-каналов

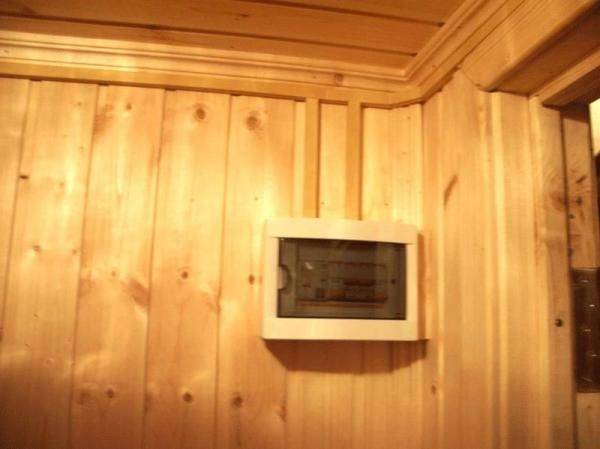

Выбор кабель-каналов зависит от общего дизайна интерьера. В большом ассортименте представлены белые изделия, но нередко применяются и цветные короба для проводов. Фурнитуру необходимо применять подходящих расцветок. Разные типы тройников, переходников и заглушек должны совпадать по цветовой палитре с кабель-каналами. Особой популярностью пользуются изделия с окраской под древесину. Такие конструкции применяются при обустройстве деревянных домов и бань.

Цветовая палитра включает более 10 наименований. Часто встречаются такие расцветки, как бук, сосна и дуб.

В зависимости от интерьера помещения и используемого цветового решения выбирается цвет коробов для проводки. Использование цветного кабель-канала позволяет подобрать материал с учетом основного оформления помещения. Самыми популярными являются изделия белые или под дерево, так как они используются для оформления офисных помещений. Необычный вариант кабель-канал черного цвета.

Востребована бежевая цветовая палитра, особенно фактура под дерево.

Устройство и виды кабель-каналов для электропроводки: типы, цены изделий

Кабель-канал представляет собой короб для электропроводки, сделанный в виде закрытого профиля. В большинстве случаев изделия имеют треугольную или прямоугольную форму, хотя встречаются и другие варианты. Конструкция состоит из металлического или пластикового короба, а также крышки. Изделие фиксируется на поверхности различными способами.

Кабель-канал представляет собой конструкция из металлического или пластикового короба и крышки

Для монтажа используются:

• заклепки;
• саморезы;
• специальный клей;
• винты и т.п.

После того как изделие установлено и закреплено, осуществляется прокладка кабелей в каналы, а затем закрывается крышка. Благодаря особой конструкции все детали приспособления надежно держатся, поэтому нет необходимости в покупке дополнительных фиксаторов. В комплектацию может быть включена различная фурнитура. Она используется для установки дополнительных элементов.

В стандартном наборе обычно присутствуют:

• переходники;
• соединители L- или Т-образной формы;
• заглушки кабель-канала;
• углы и т.п.

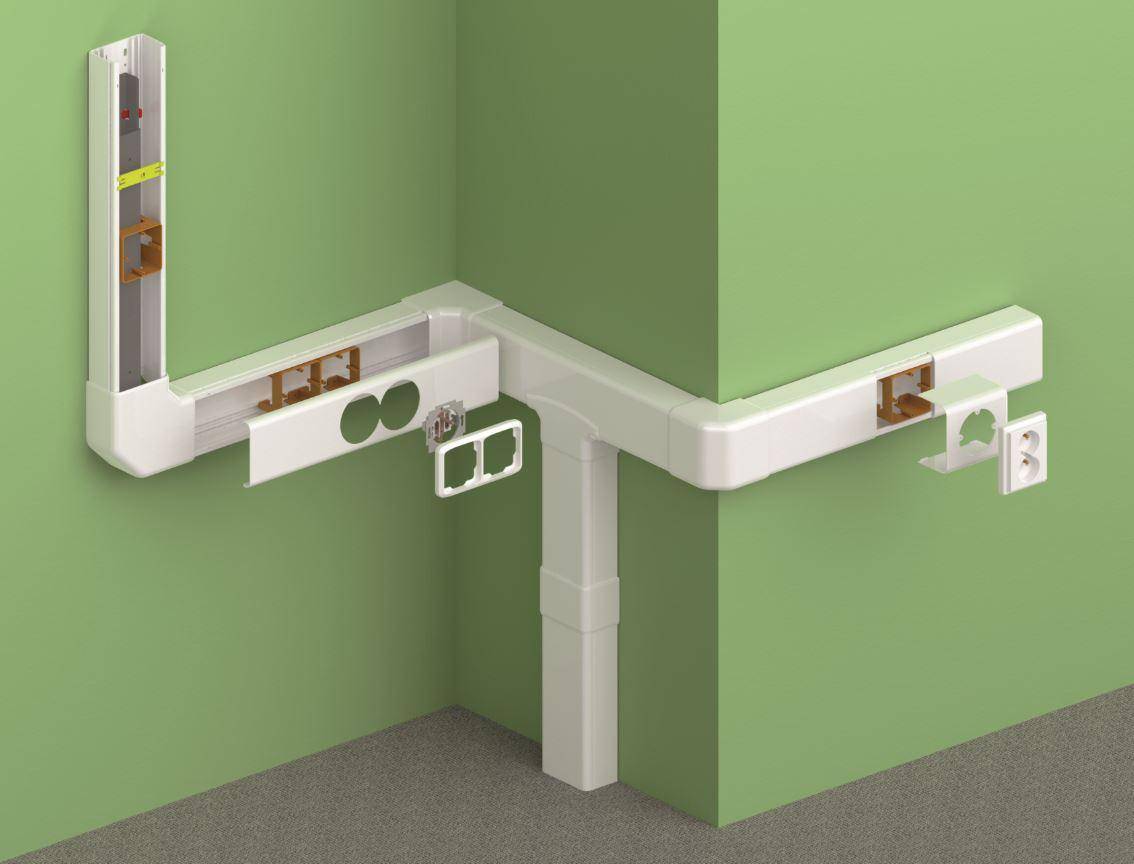

Схема соединения кабель-канала при помощи дополнительной фурнитуры

Если какая-то из деталей была повреждена в процессе монтажа, ее можно приобрести отдельно в любом строительном магазине.

В кабель-каналы для электропроводки можно укладывать следующие виды проводов:

• компьютерные;
• силовые;
• телевизионные;
• телефонные;
• слаботочные (видеонаблюдение и пожарная сигнализация).

Сфера применения конструкций, преимущественно пластиковых распространяется на офисные и жилые здания, производственные и административные объекты, медицинские и учебные учреждения, бани и развлекательные комплексы.

Преимущества монтажа электропроводки в кабель-канале:

1. Долговечный результат.
2. Безопасность и практичность.
3. Защита проводки от механических и химических повреждений, а также от влияния влаги и температур.
4. Эстетически привлекательный внешний вид.
5. Экономичность.
6. Быстрый доступ к проводке.

Кабель-каналы из пластика чаще всего используют в жилых или офисных помещениях

Характеристика металлических кабель-каналов

Металлические конструкции считаются более качественными, нежели пластиковые короба для электропроводки. Для их изготовления производители используют два вида материала: оцинкованную сталь и анодированный алюминий. Такие изделия способны выдерживать большие нагрузки.

Изделия из оцинкованной стали обладают огнеупорными свойствами. Они используются для установки систем оповещения и видеонаблюдения. Стальные короба защищают провода от механических повреждений и влияния электромагнитного излучения. Цена этих изделий значительно выше, чем пластиковых. Стоимость оцинкованного кабель-канала 60х40 мм длиной 2 м (производитель OBO Bettermann) составляет 1175 руб./шт.

Короба, изготовленные из анодированного алюминия, не пропускают к проводке электромагнитное излучение. Этот тип материала обладает стойкостью к огню и механическому воздействию, он практичен и долговечен. Покупка алюминиевого мини-канала 65х40 мм на одну секцию (производитель SIMON) обойдется в 3500 руб./шт.

Металлические кабель-каналы более качественны и долговечны нежели их аналоги из ПВХ

Преимущества металлических изделий:

• простая система монтажа;
• высокий уровень пожарной безопасности;
• большой выбор цветовых решений;
• наличие крышки, укомплектованной надежной защелкой.

Вдобавок к этому стальной короб обладает высокой ударопрочностью, стойкостью к влиянию температурных перепадов и воздействию прямых солнечных лучей.

Характеристика пластиковых коробов для проводов

Пластиковые короба для электропроводки пользуются высоким спросом. Данные конструкции могут иметь квадратное, треугольное или прямоугольное сечение. В ассортименте современных магазинов можно найти пластиковые изделия любых видов и размеров, кабель-каналы этого типа могут выполнять защитную функцию и одновременно выступать в качестве декоративной маскировки для проводов.

Достоинства пластиковых коробов:

• облегченный вес конструкции;
• устойчивость к коррозийному воздействию;
• простая система фиксации;
• для монтажа крышки не требуется использование инструмента;
• доступная стоимость;
• высокие декоративные свойства ПВХ кабель-каналов позволяют использовать их в любых интерьерах;
• не требуется особый уход;
• материал хорошо поддается раскрою и позволяет получать отрезки любой длины;
• не подвергается деформационным изменениям под влиянием температурных скачков.

Кабель-каналы отличаются друг от друга материалом изготовления, конфигурацией и размерами

Как правильно выбрать пластиковый короб

Определяющий фактор, который ложится в правильный выбор – это размер короба. По сути, многое будет зависеть от количества проводов, которые будут укладываться в него. Плюс небольшой запас пространства. Поэтому магистральные короба (от разветкоробок до ответвлений) должны быть большего размера, а идущие к розеткам или выключателям меньшего.

Далее, необходимо определиться с количеством пластиковых элементов. Здесь все будет зависеть от длины электрической разводки с учетом, что сам короб имеет стандартную длину 2 м. Кстати, в магазинах он так и продается без подрезки. Для того чтобы не ошибиться с количеством, необходимо к расчетной длине проводки прибавить 20%.

Основные размеры кабель-каналов

Кабель-канал используется и как декоративный элемент, который должен вписаться в дизайн интерьера помещения. Скажем так, что в основном этот материал выпускается белого цвета, поэтому здесь присутствует достаточно широкий ассортимент. С моделями «под дерево» ассортимент минимальный. Хотя именно «под дерево» отличается презентабельным внешним видом, который можно вписать в практически любой интерьер.

При покупке необходимо обращать внимание на качество изделия. И если неровные торцы – это небольшая проблема, которую можно скрыть заглушками, то низкое качество замкового соединения панели и крышки – эта проблема номер один, которая встречается достаточно часто

То есть, в процессе эксплуатации крышка все время отпадает или, наоборот, ее очень сложно установить на нижней монтажной панели.

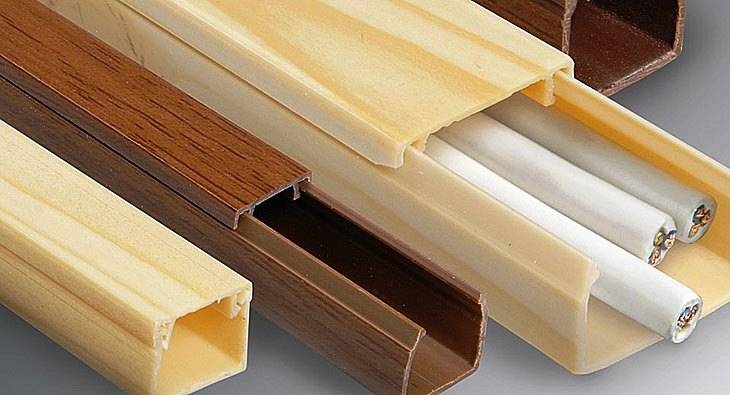

Декоративный пластиковый короб под дерево.

Хорошего качества изделие должно закрываться крышкой вручную без постукивания. Но самое интересное – это момент, когда задняя часть короба установлена, кабели проложены, а крышка не закрывается или выпадает после установки

Здесь самое важное не переусердствовать. Многие монтажники начинают стучать руками или киянкой по крышке, после чего не только она, но и сам короб трескается и разваливается на глазах

Так что совет – приобретайте короба для соединения проводов от известных фирм-производителей.

Плинтусные короба для прокладки кабеля.

Размеры кабель каналов

Главный критерий при выборе кабель канала – это размер самого короба. Он должен свободно вмещать все провода, не оставляя пустого пространства.

Стандартные размеры коробки кабель каналов

Классическая длина планки равняется двум метрам, но у каждого типа могут быть свои отклонения. Для определения необходимой длины нужно замерить помещение. А вот для выбора сечения провода нужно вычислить общую мощность всех электрических приборов в помещении.

У каждого типа кабельного короба разных производителей может быть свой список размеров. Цена профилей зависит от материала изготовления.

Совет! Лучше приобретать материал с запасом, так при монтаже пластикового кабель канала его легко повредить.

Ассортимент систем прокладки электропроводки достаточно широкий. Поэтому выбирая кабель каналы нужно ориентироваться на особенности конкретного помещения или участка на улице. Учитывать цены на изделия, которые могут быть самыми разными. Например, на новинку – резиновый кабель канал стоимость значительно повышается. Изучив данную информацию легко определить лучший вариант кабель канала.

Популярный производитель

Пользуется колоссальным успехом продукция следующих компаний:

• E.NEXT;
• «Элекор» от ИЕК;
• «Легранд»;
• «ДКС»;
• «Украина ТД»;
• «EKF».

Высококачественные короба производят многие компании. Главное – не приобрести подделку. Чтобы этого не произошло, читайте отзывы о товаре и просите у консультанта документы на продукцию. Бывает, что дешёвая продукция ведёт себя просто ужасно: слишком мягкий корпус (неудобно монтировать), плохие замки на крышках (плохо фиксируются и со временем открываются), белый ПВХ пластик со временем желтеет и т. д.

Лично мой выбор — это «Легранд» и «ДКС». С продукцией этих компаний работать легко и приятно. Думаю, электрики-практики меня поймут и полностью поддержат. Хотя цена у «Легранда» приличная, но качество этого стоит.

Подбор сечения электрокабелей

Сечение электрокабелей подбирается на основании мощности имеющихся потребителей электрической энергии. Особым образом стоит выделить следующие требования для подбора площади сечения электрокабелей:

• для приборов освещения необходимо применение электрического кабеля, имеющего площадь сечения примерно 1,5 кв. мм;
• для розеток необходимо применение электрического кабеля, имеющего площадь поперечного сечения ориентировочно 2,5 кв. мм.
• для энергопотребителей с повышенной мощностью (например, электрическая печь) правильнее использовать электрокабель с большим запасом по прохождению электрического тока – 4 кв. мм.

Наиболее полную и детальную информацию о требованиях по подбору площади сечения и применяемых марках электрокабелей можно получить в нормативной технической базе.

Стоит также отметить, что увеличение площади сечения электрокабеля, влияет на увеличение его стоиомсти, таким образом, часто применяемый потребителями подход «побольше, на всякий пожарный случай» лишено всякого смысла. Организация электрической проводки в пространстве плинтуса.

Устройство электрокабелей в плинтусах имеет определенный недостаток, заключающийся в том, что небольшого объема кабельного канала внутри плинтуса недостаточно для размещения в нем более трех электрических проводов, имеющих средний диаметр, хотя в большинстве случаев этого объема более чем достаточно. В остальном же, прокладка опроводки в плинтусах очень удобна, и помещение меньше загромождается различными конструкциями, сохраняя при этом свой первоначальный дизайн и концепцию.

Как закрепить кабель-канал

Существуют несколько способов надежной фиксации кабель-каналов на рабочих поверхностях. Выбор производится в зависимости от материала, из которого выполнены стены, а иногда от личных предпочтений заказчика или мастера. Коротко рассмотрим основные из них:

⊕

1.  «Жидкие» гвозди или специальный клей. Основание пластикового короба промазывается клеящим веществом непрерывными волнистыми или прямыми линиями с отступом от края на 2 см, затем конструкция плотно прижимается к нужному месту на несколько секунд и убирается. Через 5-15 минут, когда клей немного загустел, секция или отрезок лотка с достаточным усилием устанавливается на целевую поверхность для окончательного склеивания (рекомендуется «пройтись» по всему периметру, включая стыки и углы). Иногда мастер, для большей уверенности в надежности крепления, дополняет клеевую фиксацию малозаметными гвоздями или саморезами

Важно помнить, что окрашенные или побеленные поверхности должны быть предварительно ошкурены, а все остальные — быть сухими, чистыми, не содержать легкоотслаивающихся частей

⊕

2.  Готовые самоклеящиеся кабельные каналы по технологии и принципам монтажа близки к способу № 1, имеют те же предостережения и проблемы.

3.  Саморезы обычно используются для монтажа кабель-канала по размеченной трассе в деревянных, обшитых гипсокартоном или фанерой помещениях. В пластиковом профиле с шагом около 0,5 м просверливаются отверстия несколько большего диаметра, чем крепежные элементы. После разделки коробов до нужных размеров, можно приступать к процедуре закрепления.

4.  Пластиковые дюбеля и винты или дюбель-гвозди считаются наиболее трудозатратным, но самым надежным вариантом. Они применяются при прокладке кабельных коробов по железо/газобетонному, блочному или кирпичному основанию. Предварительно в пластиковом лотке шилом или небольшим сверлом намечаются углубления через каждые 40-60 см, затем в стенах или других поверхностях при помощи перфоратора и победитового 6 мм сверла проделывают отверстия, в которые вставляются ПВХ-дюбеля под винтовую закрутку или забиваются гвозди.

5.  Двусторонний скотч иногда используется для прокладки временных кабель-каналов.

Для аккуратной подгонки аксессуаров, электротехнические короба начинают прокладывать непосредственно от входа в комнату, последовательно подводя его ко всем электроточкам. Все линии должны быть строго горизонтальны или вертикальны. Следует учесть, что на более ровной поверхности монтаж кабель-канала производить гораздо проще, да и цена такой работы с эстетической точки зрения будет намного выше.

Небольшое наглядное пособие по кабельным лоткам содержится в роликах «Как выбрать и смонтировать кабель-канал» и «Укладка проводника в монтажном коробе.

Правила монтажа

Порядок монтажа зависит от того, будут ли использоваться фасонные изделия — углы, разветвления и заглушки или нет. Если они есть, производитель дает четкие рекомендации насчет того, какое расстояние необходимо оставить для правильного монтажа. Их стоит придерживаться с точностью до миллиметра. Тогда все выглядит аккуратно. Об основных правилах монтажа кабель каналов обычного типа поговорим ниже более подробно.

Как выбрать размер

Если вы решили разводить провода в кабель каналах, для начала надо определиться с тем, какого размера они нужны. Подбирают габариты исходя из количества и размеров проводников, которые надо будет проложить и добавить некоторый запас на будущее — чтобы при необходимости можно было уложить еще один-два провода.

При выборе размера необходимо учитывать количество кабелей, которые надо будет уложить

Количество проводников в кабель канале не нормируется. Главное чтобы была возможность закрыть крышку без проблем. Ограничением может стать необходимость раздельного размещения силовых и малоточных кабелей. В таком случае подбирают сечение так, чтобы между группами кабелей было хоть небольшое расстояние.

Порядок и особенности монтажа

Согласно правил проводка укладывается горизонтально и вертикально, наклонный монтаж допустим только на лестницах. В остальных случаях от правил не отступают и при открытой проводке. Для получения ровного среза при монтаже пластиковых кабель каналов с тонкими стеками пользуются ножницами по металлу или другими, но режущая кромка обязательно должна быть острой. Алюминиевые и металлические лотки отрезают ножовкой по металлу. Толстый пластик тоже можно резать этим же инструментом — будет ровный край и не замнется профиль.

Советуем изучить Защита от перенапряжения в частном доме

Если необходим отрезок определенной длины — для отвода на розетку, например, отрезать надо в таком порядке: защелкнуть крышку, выровнять край, нанести отметки на крышку и корпус одновременно. После можно резать отдельно. При таком порядке длина обоих изделий будет одинаковой.

Обратите внимание, при прохождении угла крышку не разрезают на две части, а лишь подрезают боковые стенки — чтобы ее можно было согнуть. Не забудьте, что при обходе наружного угла крышка должна быть длиннее лотка в данном случае на ней лучше размечать места надрезов после того как корпус кабель канала закреплен

Правила монтажа пластиковых кабельных лотков

Правила монтажа пластиковых кабельных лотков

Не деревянную поверхность кабель канал крепится на гвозди с широкой шляпкой (можно использовать саморезы), на штукатурку или гипсокартонные стены — на саморезы. Для монтажа на кирпичные или бетонные стены необходима установка на дюбеля. Шаг крепления крепежа — порядка 60-70 см, в местах окончания профиля и местах стыка крепеж устанавливается на расстоянии в 3-5 см от края.

Если стыкуются два куска кабель каналов, крышку надо располагать таким образом, чтобы стыки корпуса и крышки не совпадали. Иначе стык будет слишком заметным и может образоваться неровность, которая еще больше подчеркнет место стыка.

Порядок укладки проводов

В смонтированные корпуса укладываем проводники. Чтобы стенки кабель каналов не провисали, с некоторым шагом устанавливаем поддерживающие перемычки, после чего защелкиваем крышки. На этом прокладку проводки в кабель каналах можно считать оконченной.

Правила и хитрости монтажа

Сами по себе пластиковые кабельные каналы нетрудно смонтировать даже не очень опытному мастеру. Установка этих моделей имеет в большинстве случаев стандартные решения. Но если работа сопряжена с прокладкой основных проводов, лучше хотя бы проконсультироваться с электриком.

Простая прокладка

Проложить на вход в дом уличный канал или протянуть телефонный провод недолго. Нет запредельных сложностей и в решении более трудоемких задач. Основные принципы здесь те же, что и почти в любой работе: точность и аккуратность.

Кабельные короба устанавливаются так:

1. Разметить стены и, при необходимости, потолок. Желательны строго горизонтальные или вертикальные линии.
2. Освободить первый лоток от крышки.
3. Начать крепить каналы по одному, подрезая по размеру с учетом длины линии, ее конфигурации.
4. Каждую часть сети отрегулировать (с помощью уровня, по высоте и для соблюдения иных параметров).
5. Сделать отверстия для дюбелей или наметить точки вхождения саморезов.
6. Закрепить первыми или вторыми приспособлениями. Дюбеля и саморезы лучше брать с широкими шляпками. Можно использовать и шайбы.
7. То же можно сделать, используя «жидкие гвозди», хороший клей с быстрым схватыванием или надежную двухстороннюю клейкую ленту.
8. Поместить внутрь провода.
9. Установить крышку.
10. Оборудовать вход на конечную точку (например, розетку).

Сверлить стены вроде бы и необязательно, это тяжелая и грязная работа. Но установка дюбелей или саморезов куда надежнее, чем клеевой способ. Такие линии будет легче снять, а посаженные на клей отойдут вместе с обоями. Да и исправить ошибки при монтаже с клеем будет сложнее.

Важные тонкости

Как и в другом труде, в прокладке линий есть свои тонкости. В частности, металлические изделия можно использовать и дома. Их логично применить для стыковки плинтусных систем через дверь. Помимо всего прочего, это позволит сократить общую протяженность сети.

Есть и другие «мелочи», которые могут пригодиться:

1. Крепеж стандартного по длине лотка (двухметрового) при ровной стене осуществляется в трех местах — по краям и посередине. Если же поверхность не идеальна, число таких точек лучше увеличить.
2. При использовании дюбелей или саморезов есть риск повредить лоток. Понизить его можно: для этого изначально нужно пробурить отверстия меньшего диаметра.
3. Лоток в ходе монтажа может сползать вниз, сдвигаться в стороны. На время его можно закрепить клейкой лентой.
4. Если сам монтаж осуществлять на ленту, под нее нужно подготовить основу. Плоскость должна быть чистой, обезжиренной. Можно воспользоваться простейшей пропиткой.
5. Основу канала и крышку нарезать при подгонке необходимо отдельно. Предварительно их соединяют, выравнивают. Отметки наносятся карандашом или фломастером, следы которых легко стереть. Затем разъединяют и режут.
6. Резать нужно канцелярским ножом (при маленьких габаритах), мелкой ножовкой по металлу. Края можно зачистить «нулевой» наждачкой.

В моде сейчас декоративные кабель-каналы для наружной проводки. Интересного эффекта можно достичь при использовании прозрачных лотков. В них вместе с линейными проводами несложно проложить и светодиодную подсветку.

Прокладка коробчатых систем, вместе с заменой электропроводки, часто является лишь одним из этапов большого комплекса работ. Это, какой бы ни был, ремонт помещения. Это по силам обычному человеку, но требует времени и серьезного подхода. Современные технологии значительно облегчают этот труд, но то, насколько качественным будет результат, зависит только от самого мастера.

Правильное применение различных цветовых решений

5

Парапетные (магистральные) короба

Выполняются как из пластика, так и из металла. Применяются для размещения на стенах помещений. Являются основными в разводке электрической сети. Уже от магистральных кабельканалов с помощью мини коробов осуществляется дальнейшая разводка по потребителям.

В данном случае можно монтировать розетки различного назначения (сетевые, телефонные, антенные) прямо в кабель каналы. Их размеры варьируются от 20*10 мм до 100*60 мм. Также отличительной особенностью является наличие разнообразных доборных элементов, которые позволяют регулировать угол поворота от 7 до 45 градусов. Это обуславливает монтаж таких систем в самых разных помещениях.

Парапетные короба

Расцветки магистральных коробов также отличаются разнообразием. При необходимости органично вписать такие изделия можно в любой интерьер.

Внимание! При выборе и монтаже магистральных кабельканалов необходимо выбирать их сечение с запасом, чтобы можно было без трудностей добавить провода к уже проложенным. Это позволит существенно сэкономить средства и избежать довольно трудоемкого демонтажа при необходимости

Достоинства и недостатки кабель-каналов, изготовленных из различных материалов

1. При использовании алюминия.

Используются при устройстве электрических сетей предприятий, а также дизайнерами при создании стиля Hi-Tech, в жилых и административных помещениях.

Достоинства:

• Ударопрочность;
• Служат экраном, обеспечивающим защиту оборудования от воздействия электромагнитного поля;
• Стойкость по отношению к солнечному свету;
• Огнеупорность;
• Способны выдерживать высокие температуры без деформации конструкции.

Недостатки:

• Относительно высокая стоимость;
• Сложность выполнения монтажных работ.

1. При использовании оцинкованной стали.

Изготавливаются из листового проката и используются в различных классах помещений, как на промышленных предприятиях, так и в административно-бытовых зданиях.

Достоинства:

• Не горючесть и пожаробезопасность;
• Одновременно защищают проложенные в них провода от механических повреждений и экранируют воздействие электромагнитного поля на оборудование, установленное в помещении, где выполняется электрическая проводка;
• Легкость выполнения монтажных работ;
• Разнообразие цветовых решений;
• Удобная эксплуатация, позволяющая выполнять перепрокладку проводов, без специального инструмента и оборудования.

Недостатки:

Относительно высокая стоимость.

1. При использовании пластика.

Пластиковые кабель-каналы наиболее известны среди пользователей. Выпускаются различного сечения (короб, треугольник, круг) и расцветки.

Достоинства:

• Простота выполнения монтажа;
• Легкость изделия (малый удельный вес);
• Стойкость к коррозии (не подвержены окислению и гниению);
• Способны выдерживать перепады температуры;
• Низкая стоимость.

Недостатки:

• Под воздействием высоких температур деформируются;
• При горении выделяют вредные, для окружающих, вещества.

Об особенностях

Что же представляет собой кабельный лоток? Это короб или профиль, изготовленный из металла, который полый внутри. В комплектации лотка всегда есть основание, на котором фиксируется провода и крышка, выполняющая защитную функцию. Она служит для защиты кабелей от воздействия извне. Ширина такого изделия может колебаться от пяти до шестисот сантиметров. Его длина может составлять двести или триста сантиметров. Соединяются элементы между собой самыми разными методами. Некоторые секции соединяются винтами или особых соединительных элементов. Последние, как правило, продаются в комплекте с системами. Благодаря таким креплениям жесткость готовой трассы значительно повышается. Кроме обычных соединительных деталей в комплект лотка входят разные угловые крепления, ответвления, разъединители, переходы, а также дополнительные лотки в форме креста или буквы Т. Основными чертами кабеленесущих систем являются прочность, надежность и универсальность.

Кабельные лотки бывают самых разных типов. Они могут быть сплошными, проволочными, перфорированными, лестничными и так далее. Давайте более подробно разберемся с видами и типами этих изделий.

Размеры кабель-каналов для электропроводки: стандартные и специальные изделия

Широкий ассортимент размеров и форм подразумевает достаточно простой выбор подходящих изделий. Здесь нет определенных стандартов, поэтому решение принимают самостоятельно. Размеры пластикового кабель-канала не должны создавать препятствия в процессе монтажа. Как правило, от внешней поверхности линий оставляют свободное расстояние до стенок и крышки 4-6 мм. Не имеет смысла приобретение слишком крупных изделий, что только увеличит стоимость и требования к свободному пространству. Исключением являются будущие планы по модернизации, сопряженные с установкой дополнительных кабельных коммуникаций.

Модельный ряд

В этой таблице указано, какие бывают размеры кабель-каналов. Такие изделия выпускают отрезками по 2 м. Здесь приведены параметры одной стандартной упаковки для упрощения транспортных расчетов.

Размеры коробов для электропроводки в напольном варианте монтажа отличаются большой шириной (50-160 мм) и меньшей высотой стенок (12-65 мм) соответственно. В любом случае рекомендуется применять все элементы одного производителя, чтобы сохранять заданные параметры трассы в поворотах, ответвлениях, других сложных местах.

Конструкция с разделителями линий

Пластиковые кабель-каналы, их разновидности и размеры

Чаще всего пластиковые типы кабель-каналов используются для прокладки информационных кабелей в офисах и при необходимости сделать открытую или временную проводку – в этом случае в них также укладывают силовые кабели и провода для линий освещения.

Форма, материалы и размеры

Изначально это были белые или серые профили, прямоугольного сечения в виде буквы «П» (односекционные) или «Ш» (на две и более секции). Затем стали выпускать кабель-каналы разнообразных форм и расцветок, предназначенные для прокладки кабелей различного назначения. Появились треугольные кабель-каналы или в форме полусферы – стало удобнее использовать их для проводов различного назначения в зависимости от назначения помещения, используемых в его отделке материалов и необходимости свободного доступа к спрятанным внутри кабелям.

П- образный кабель-канал.

Треугольный кабель-канал.

Ш- образный кабель канал.

Кабель-канал виде полусферы.

Для производства кабель-каналов применяется негорючий ПВХ или полиэтилен. Длина одной секции обычно составляет 2 метра, но производители могут использовать и другие стандарты, поэтому при необходимости можно найти кабель-каналы длиннее. Ширина и высота в сечении составляет от 10 до 60 мм, но и здесь могут быть исключения.

Наиболее популярными являются кабель-каналы П-образного сечения. П-образные кабель-каналы могут быть изготовлены со сплошными или перфорированными стенками. В качестве их достоинств можно отметить меньший вес и более низкую цену.

Размеры кабель-каналов П-образного типа и их полезное сечение:

Профиль	Размер (ширина × высота), мм	Полезное сечение, мм2	Толщина стенок, мм
	12х12	130	1
	15х10	135	1
	16х16	230	1
	20х10	180	1
	25х16	360	1,1
	25х25	563	1,1
	40х16	576	1,3
	40х25	900	1,3
	40х40	1440	1,3
	60х40	2160	1,7
	60х60	3240	1,7
	80х40	2880	1,7
	80х60	4320	1,7
	100х40	3600	2
	100х60	5400	2

*Полезное сечение кабель-каналов некоторых производителей, может отчичаться от приведенного в таблице.

Способ крепления к поверхности

В зависимости от материала поверхности, на которой надо закрепить кабель-канал, применяются разборные и неразборные крепления. К первым относятся дюбель-гвозди (6Ч40), металлические скобы или саморезы – для них в некоторых кабель-каналах с завода прорезаны отверстия. Неразборные крепления применяются на штукатурках и подобных материалах – к ним кабель-каналы просто приклеиваются (хотя тут надо учитывать вес короба с проводами).

Дополнительные элементы

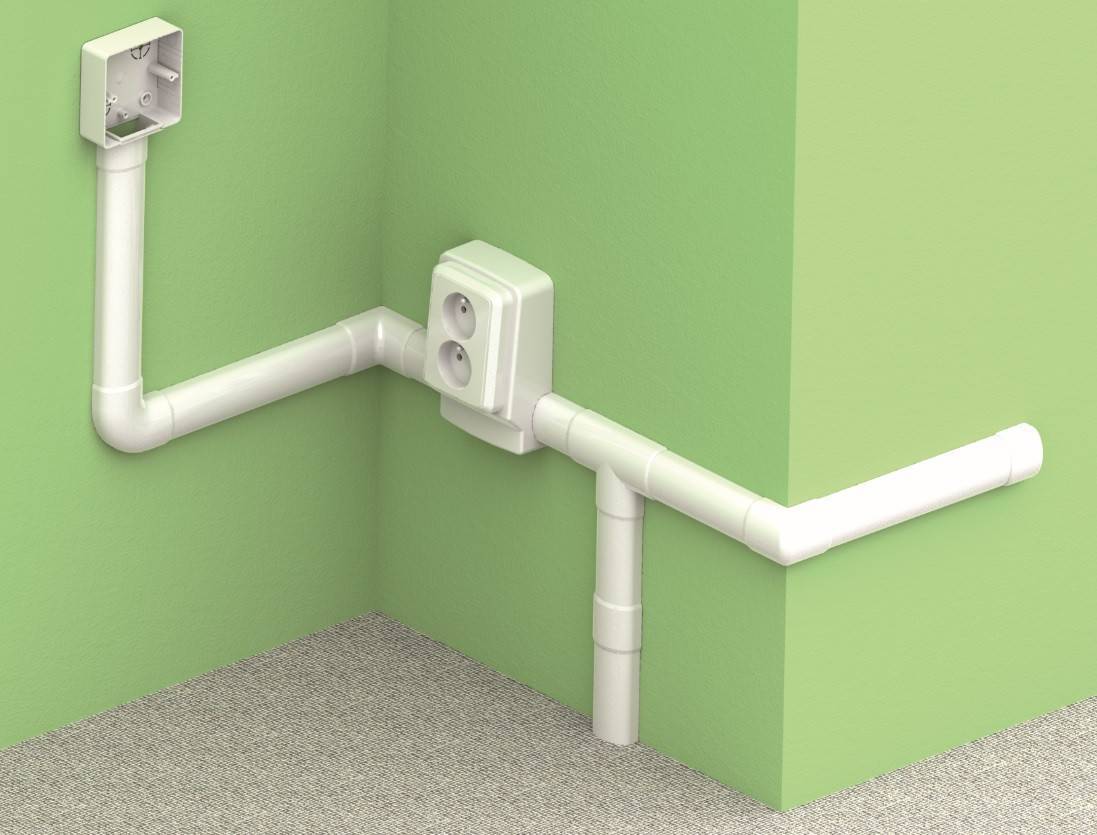

Чтобы не приходилось вручную подрезать короба для поворотов или разветвлений магистрали, производители выпускают дополнительные элементы – поворотные углы, тройники, заглушки и т.п. для каждого из видов кабель-каналов. Они позволяют создать разводку любой сложности без ущерба для интерьера и потерь времени на монтаж.

Также предусмотрены отдельные крепления для розеток и выключателей – эти элементы электрической цепи монтируются в специальные элементы, что закрепляются непосредственно в кабель-канале.

Напольные и плинтусные кабель-каналы

Отдельной категорией идут напольные и плинтусные кабель-каналы.

Напольные кабель-каналы.

Все напольные и плинтусные кабель-каналы, также имеют свои дополнительные элементы упрощающие прокладку магистралей.

Плинтусные кабель-каналы внутри пустотелые и могут вмещать в себе много проводов. Это отличный вариант для прокладки антенного или компьютерного кабелей.

+ Плюсы кабель каналов

1. Нет нужды штробить стены для укладки проводов.
2. Уложенный кабель всегда открыт для осмотра – рядом всегда можно проложить дополнительную линию.
3. Несмотря на кажущуюся мягкость, кабель-канал дополнительно защищает уложенные в нем провода от механических повреждений.
4. Монтаж магистрали выполняется максимально быстро.
5. Различные формы кабель-каналов позволяют вписать наружную линию электропроводки в большинство интерьерных решений.

— Минусы кабель каналов

1. Иногда кабель-каналы совсем не смотрятся в интерьере помещения.
2. Короб «забирает» у стены несколько сантиметров пространства.
3. Кабель-канал легко случайно зацепить – сбить с крепления или поломать.
4. Качественная прокладка возможна только при использовании большого количества дополнительных аксессуаров – поворотов, разветвлений и т.п.
