Гриндер (шлифовальный станок): ленточный и дисковый, схемы, изготовление, компоненты

Натяжной и ведомые ролики

Изготавливаются из пропиленовых муфт, они продаются в любом хозяйственном магазине. Сборочный чертеж и пошаговое руководство ниже.

Сборочный чертеж муфты

Собираем на шпильку М12 пакет из муфт, трубок Д20, они служат распорками между подшипниками и устанавливаем сами подшипники. На фото ниже видна вся сборка.

Шаг 1. Сборка ролика

Шаг 2. Затягиваем гайки ключом

Стягиваем собранный пакет в одно целое. Обрабатываем болгаркой и лепестковым кругом со всех сторон, добиваясь бочкообразной формы.

Таким же способом собираем следующие два ведомых ролика. Но форму бочонка придаем только ролику натяжному.

Гриндер от чапая чертеж. Re: Гриндер своими руками. Делимся опытом.

Решил последовать вашим советам и посмотреть в сторону более продвинутых станков.Это гриндеры от Чапая, от Рамира и еще возьму от Владимира972 для сравнения.Итак имеем ГЧ-10, ГЧ-12, ГЧ-16 от Чапая. В принципе они одинаковы. Только растут размеры, мощность двигателя, скорость ленты и цена.Если сравнивать ГЧ-12 с гриндером 1600 от Рамира и гриндером Владимира 972, который описан здесь, то все эти гриндеры работают с примерно одинаковыми длинами лент 1200-1600. Но у Владимира 972 мощность двигателя 1.1, у Чапая 1.5, а у Рамира 2.2 Квт. Причем Чапай разгоняет на 1.5кВт ленту до 35м/с, а Рамир на 2.2 только до 28. Хотя насколько я понял станки от Рамира пользуются спросом.Отсюда вопрос, так какой двигатель нужно на самом деле покупать? Нужно ли гнаться за мощностью? Или 1.1 кВт вполне достаточно для ленты до 1600 и скорости до 24 м/с ? И не перебрал ли Чапай с 35 м/с? Все таки и нагрузка на подшипники значительно больше и на ленту. А есть ли выигрыш? И стоит ли он того?А то подошло время закупать комплектующие, т.е. двигатель и подшипники, а с двигателем ясности нет.Еще вопрос к тем кто делал или имеет готовые гриндеры – вам не кажется что они неоправдано перетяжелены? Глядишь на них и чувствуется не солидность и проработанность, а тяжеловесность и какая то кустарщина. Понятно что станки кустарные, но все же мне кажется с металлом там перебор. Особенно с ригелями.Не подумайте что критикую и хочу все переделать, вовсе нет, просто спрашиваю мнение.Сам буду пользоваться готовыми чертежами и если что и буду корректировать, то не принципиально.

Самодельный гриндер размеры чертежи. Схема и принцип работы

Конструктивно любой ленточно-шлифовальный станок состоит из следующих элементов:

  • электрический двигатель;
  • шкив с закреплённым прямым роликом;
  • натяжные ролики;
  • поворотный прижимной механизм;
  • абразивная лента;
  • основание.

Для расширения функциональных возможностей агрегата отдельные конструкции имеют дополнительные элементы, позволяющие проводить работы с сильно загрязнёнными или подвергшимися глубокой коррозии поверхностями. В этом случае на ведущий вал двигателя устанавливается абразивный диск.

Самодельный гриндер собирается по аналогичной схеме, как и профессиональный.

Основным принципом работы такой шлифовальной машины является приведение в движение абразивной ленты с помощью системы роликов.

Она состоит из главного ролика, который является ведущим. Он закрепляется на валу двигателя. Остальные ролики являются второстепенными или ведомыми. Они имеют механизм регулировки, который позволяет изменять натяжение ленты. Для изменения угла наклона гриндер имеет механизм его регулировки.

Двигатель для гриндера выбирают исходя из перечня работ, которые планируется выполнять, производительности и степени нагрузки. На промышленную версию устанавливают двигатель, рассчитанный в соответствии с заданными параметрами. Он позволяет получить требуемую скорость ленты, а также бесперебойность работы длительное время. Величину этого параметра определяют обороты вала двигателя и размер шкива. Наиболее оптимальной скоростью движения ленты, считается скорость, около 30 м/сек. Для упрощения получения необходимых параметров разработана сводная таблица. С ее помощью можно найти нужную скорость движения ленты в зависимости от числа оборотов выбранного двигателя. Её можно точно рассчитать, используя известные формулы и данные таблицы.

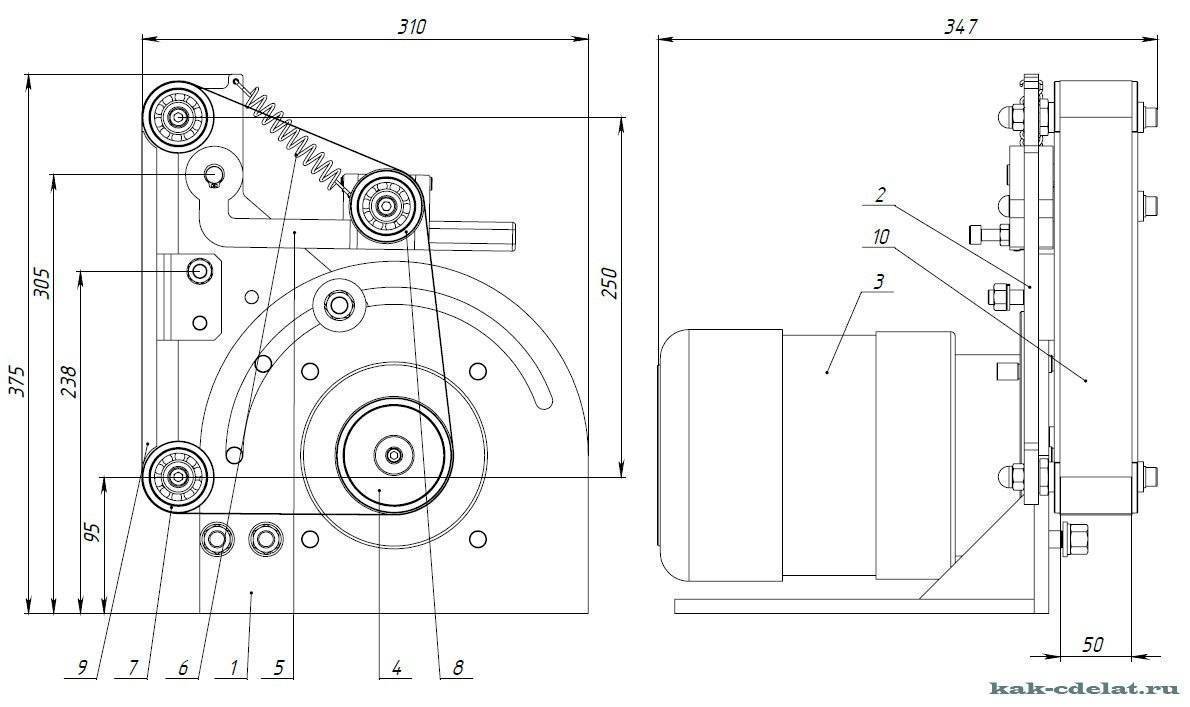

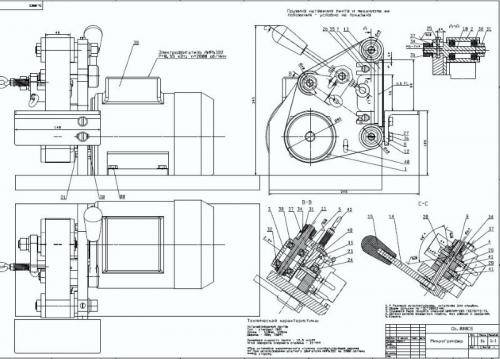

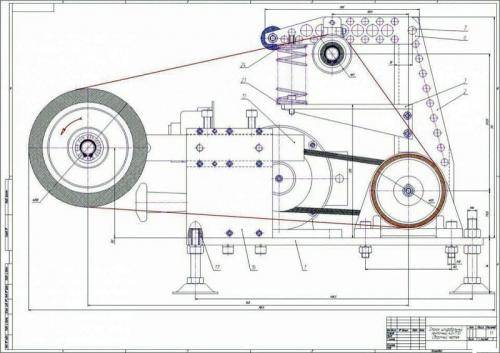

В современной литературе и интернет порталах можно найти чертежи с размерами различных конструкций гриндеров. При выборе схемы и конструкции будущего устройства необходимо оценить свои возможности по приобретению или изготовлению каждого элемента такого агрегата. Например, какой электродвигатель планируется использовать. Определить необходимые габариты всего изделия. Какой тип ленты планируется применять в своей работе.

Гриндер своими руками: 3 самодельных способа изготовления

Гриндер в переводе с английского означает «дробилка». Смысл термина понятен и прост, если посмотреть на его перевод в контексте некоторых англоязычных слов: «meat grinder» − это мясорубка, «rock grinder» – камнедробилка, «wood grinder» – дробилка сучьев в щепу.

В строительной сфере гриндером называют шлифовальное оборудование ленточного типа, которое используется для финишной обработки изделий из дерева, пластмассы и металла. Разница лишь в выборе ленты: чем она более жёсткая, тем прочнее материал способна обточить.

В этой статье разберём, как своими руками сделать гриндер по готовым чертежам с размерами, рассмотрим варианты сборки гибких ручных станков для обработки поверхностей со сложным рельефом, а также типы стационарных конструкций гриндеров для установки на основание.

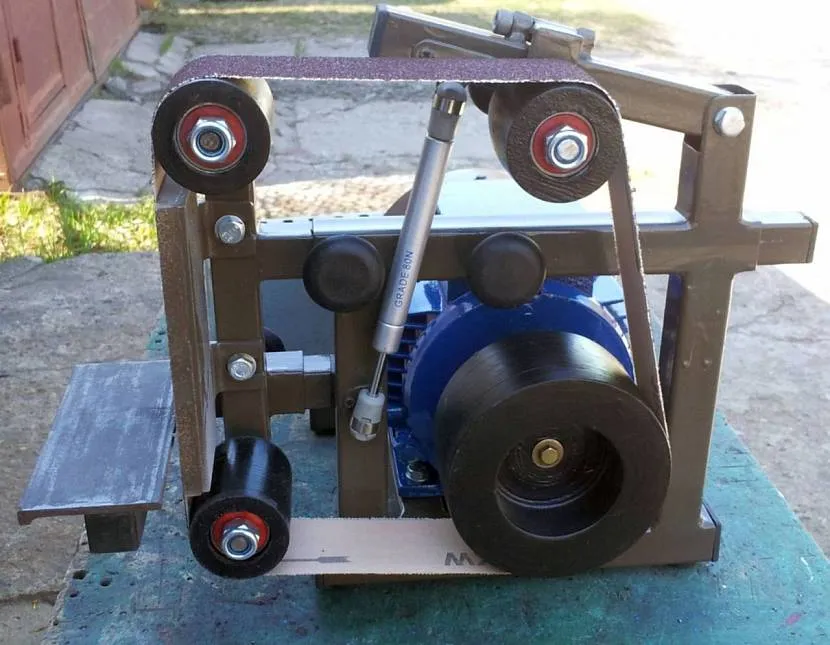

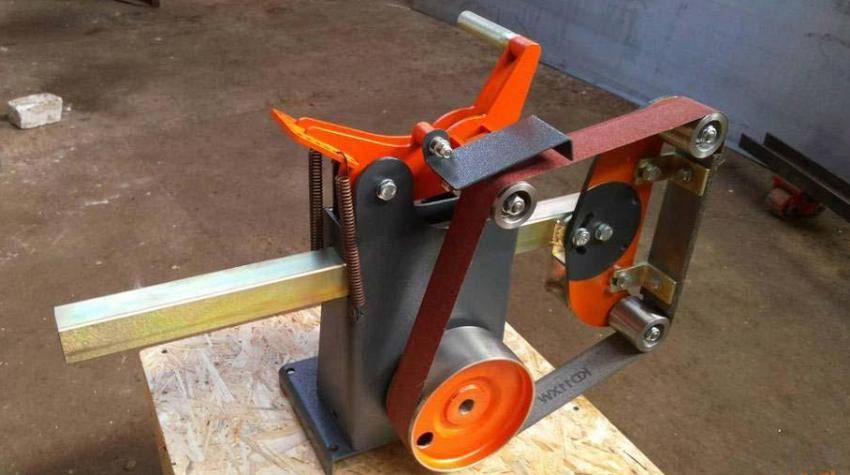

На фото представлены варианты гриндеров для обработки различных материалов.

Ленточный гриндер для заточки ножей

Принципиальная схема конструкции гриндера и принцип его работы

Если описывать конструкцию гриндера совсем просто, то это двигатель, 2-4 вращающихся ролика, один из которых регулируется, и шлифовальная лента. От ручной шлифмашинки гриндер обычно отличает фиксирующая стойка, с возможностью менять угол наклона.

Стойка необходима для точности работы. Решили заточить нож – фиксируете, выставляете нужный угол наклона стойки и запускаете гриндер. Все.

Что касается регулируемого ролика, то он нам просто необходим. Ведь шлифовальная лента со временем растягивается, и образуется просадка. А мы подтягиваем ролик и продолжаем работать.

Есть еще важный момент. Наждачная лента подойдет только на эластичной основе. В противном случае от нагрузки она порвется.

Обзор заводских моделей и цен

Многообразие выпускаемых заводских моделей создаёт большие трудности при выборе необходимого агрегата. Выбор осуществляется на основе следующих критериев:

Наиболее целесообразным считается подход на основе критерия «эффективность – стоимость». Благодаря грамотному определению этого критерия можно выбрать эффективный гриндер, по приемлемой цене.

Левша

Гриндер ленточный Левша 610 относится к категории профессиональных станков. Он работает от от трёхфазной сети 380 в или двухфазной 220 в.

Обладая поворотной станиной, которая может поворачиваться на 90° обеспечивает обработку заготовок различной формы. Гриндер Левша 610 обеспечивает скорость вращения ленты в 15 м/с.

Производитель предлагает несколько модификаций своей продукции: 610pro, mg 610a, Левша 1250. Каждая из перечисленных моделей обладает своими особенностями в конструкции. Например, гриндер мастак 610 рассчитан на использование ленты длиной в 610 мм. Похожими характеристиками обладают гриндеры от компании мосгриндер.

Энергомаш

Компания энергомаш предлагает гриндеры собственного производства. Обладая мощной производственной базой они изготавливают линейку гриндеров, предназначенных для решения различных задач поверхностной обработки. В основном это профессиональное оборудование рассчитанное на различную длину ленты.

Зубр

Шлифовальную машину «Зубр» относят к категории универсальных переносных станков. Обладая двумя шлифовальными инструментами (круг и лента), она позволяет решить практически любые задачи зачистки и шлифования.

Благодаря угловому упору и фиксации угла наклона рабочего стола предусмотрена возможность изменения плоскости обработки и обеспечения высокой точности.

Специальная система отвода образовавшейся пыли и продуктов обработки улучшает условия работы, снижает запылённость и пожароопасность.

Предусмотренная система защиты от непроизвольного включения электрической цепи обеспечивает соблюдение правил техники безопасности.

Гриндер — конструкция из дрели

Дрель — тот инструмент, который есть практически в каждом доме. Если произошла поломка корпуса, якоря, то инструмент становится непригоден. Или хозяева приобретают более удобный экземпляр, а старый отправляют в ссылку — хранят в гараже либо на даче. Один из способов трансформации дрели:

  1. Для изготовления станины используют деревянные бруски. В одном делают углубление для корпуса дрели. Между двумя другими будет установлена ручка инструмента, ее крепят к брускам насквозь металлической шпилькой. К первой детали корпус крепят муфтой из металла и саморезами.
  2. Чтобы защитить воздухозаборники в корпусе от пыли, делают кожух. В этой роли выступает пластиковая полоска, профиль ПВХ либо пластиковая бутылка.
  3. Первый вариант рабочей поверхности — диск от УШМ, крепят его переходником, экспроприированным из выходного вала болгарки.
  4. Для натяжителя шлифовальной ленты готовят 2 детали из дюралюминия. В них делают отверстия для монтажа ролика. Сам главный элемент собирают из 2 подшипников (например, мотоциклетных), болта требуемого диаметра, колец. Для уплотнения прибегают к помощи изоленты, если диаметры крепежа и подшипников не совсем совпадают.
  5. Патрон дрели — прямой ролик конструкции. Во избежание соскальзывания шлифовальной ленты на него наклеивают резину.
  6. Из куска доски делают подложку для дрели, вырезая выемку по форме станины. Крепят ее несколькими саморезами. Дрель, ставшая гриндером, готова.

Ленточная шлифмашина своими руками: принцип действия

Отличительной особенностью подобного устройства является то, что оно имеет несложную конструкцию, которую может повторить любой желающий в домашних условиях. В состав такого шлифовального агрегата входят электрический двигатель, ролики и непосредственно рабочий инструмент – лента с абразивным покрытием. Полоса может иметь разную зернистость. Этот показатель подбирается в соответствии с назначением инструмента.

Гриндер в отличие от привычного стационарного станка, инструмент более универсальный

При сборке гриндера своими руками в домашних условиях стоит подготовиться и изучить принцип его работы. При включении агрегата запускается двигатель. Он имеет вал, который стыкуется с главным (ведущим) катком. Ролик начинает вращаться вокруг своей оси, воздействуя через абразивную ленту на второстепенные (ведомые) катки.

Шлифовка производится довольно просто при включенном аппарате. Для этого нужно приложить заготовку к движущейся абразивной ленте. Во время работы необходимо ориентироваться на положение рабочей полосы.

Изготовленная своими руками шлифмашина позволит проводить обработку заготовок из разных материалов. Такой агрегат имеет возможность устранения дефектов на поверхности металла, дерева, а также стекла. Используя гриндеры, зачастую регулируют катки, что позволяет выполнять обработку дефектов разной глубины.

Стоит запомнить, что при длительном использовании шлифовальная полоса изнашивается, что приводит к ее растягиванию. В подобных агрегатах данная проблема решается очень просто. Один из роликов прибора содержит специальный механизм, позволяющий натянуть ленту. Чаще всего такое приспособление устанавливается на ролик, расположенный между основным и второстепенным катком устройства.

Гриндером легко удалить ржавчину с поверхности, заточить нож

Натяжной механизм, и как он устроен


Шлифовальная лента часто используется в качестве полотна для гриндеров Еще одна деталь, которая должна обязательно присутствовать в гиндере из ленточной шлифмашинки — натяжной механизм. Он изготавливается из подшипников и профильной трубы диаметром около 20 мм. Этот элемент нужен для контроля натяжения ленты во время работы. Именно с помощью этого механизма выполняется ослабление и усиление ленты.

Сборка натяжного механизма

Чтобы самостоятельно изготовить натяжную конструкцию, необходимо сварить вместе две одинаковые части профильных труб. Затем с правой стороны делается небольшое отверстие диаметром 7 мм.

Часть трубы над сделанной высверленной дыркой отрезается. Боковые стороны немного пропиливаются, после чего должен получиться паз под установку подшипника.

Часто домашних мастеров интересует, как из шлифмашинки сделать гриндер. На самом деле в этом нет ничего сложного. Особенно, если заранее ознакомиться с основными особенностями изготовления такой конструкции в домашних условиях.

Пошаговая сборка конструкции

Сборка шлифовального станка – это полноценные строительные работы, требующие от мастера концентрации внимания, подготовки чертежа, обработки деталей и определенного опыта.

Для работы следует подготовить рабочее место:

  1. Столешницу с достаточной площадью для проведения обработки деталей, сборки конструкции и проверки работы готового аппарата.
  2. Источник света (оптимально будет сочетание естественного и искусственного освещения).
  3. Средства защиты глаз и слизистых оболочек (металлическая стружка, пыль, антикоррозийные составы обладают прямым раздражающим действием, что требует дополнительной защиты лица и рук).

Готовое рабочее место – это залог успешной работы для мастера.

Как выбрать гриндер для дома

Выбирать модель гриндера необходимо с тем учетом, какого типа материал необходимо обрабатывать. Например, выпуклые или плоские поверхности «финишировать» необходимо специально предназначенными для этого ленточными станками. Кроме этого нужно учитывать еще несколько характеристик.

Мощность

Современные заводские модели изготавливаются с мощностью от 500 до 1500 Вт. Модели устройств с максимальными показателями от 1200 до 1500 Вт будут не лишними, если регулярно приходится обрабатывать различного рода заготовки. Такое оборудование подойдет автомеханикам, электрикам, монтажникам, столярам.

Для любительской эксплуатации нет смысла выбирать сильные агрегаты. Достаточно будет 800 Вт, чтобы время от времени зачищать различные детали. Такие гриндеры устанавливают обычно в личных гаражах и мастерских.


Ленточный настольный гриндер с небольшой станиной для обработки мелких деталей Источник drive2.ru

Скорость движения ленты

Скорость движения ленты — немаловажный фактор, который берется во внимание при выборе станка. Принято разделять устройства на три группы

  • 200-360 м/мин. Такой скорости будет достаточно, чтобы обрабатывать какие-то фрагменты небольшой величины. Данные устройства помогут выполнить качественную шлифовку дерева, металла и пластика, а также удалить слои краски на поверхностях труб, металлопрофиля. Данной скорости хватит для того чтобы подготовить детали для работы, требующей высокой точности.
  • 360-500м/мин. Высокопроизводительные агрегаты, которые приобретаются чаще для небольших мастерских. Обычно для этих гриндеров выпускаются специальные узкие шлифовочные ленты. Другие сюда не подходят. Обрабатывают любого типа поверхности.
  • 500-1000 м/мин. Это оборудование специального назначения. Предназначены для обработки труднодоступных участков на деталях. Традиционно оснащены узкими лентами.

Масса

Этот показатель следует учитывать, если предполагается постоянно совершать обработку вертикальных деталей и приходится удерживать прибор в руках

Для горизонтальной шлифовки массу можно не брать во внимание


Ленточный гриндер на массивном металлическом каркасе Источник popgun.ru

Обычно вес установки варьируется в пределах — 2,5-7 кг. Те, что более увесистые имеют высокую мощность.

Размер шлифовальной ленты

Размер шлифовальной ленты обычно связывают с параметрами мощности и скорости. Чем шире будет лента, тем она должна медленнее двигаться на шкивах. Соответственно, мощь устройства для широкой ленты должна быть выше.

Обычно для гриндеров выпускаются ленты шириной 75-76 мм, 100 мм, 115 мм. Длина может быть 457 или 533 мм. Получается, если лента длиннее, то и эксплуатация ее будет дольше.

Дополнительные особенности, которые может выполнять ленточный гриндер

Гриндер может иметь полезные дополнения к функциональности, среди которых

  • рамки, предназначенные для определения точных границ снятия материала;
  • крепления, которые сделает более надежную фиксацию установки для выполнения сложных обработок;
  • плавный пуск, который позволяет постепенно набирать обороты, предупреждая рывки и, как следствие, разрыв ленты;
  • элементарная замена оснащения, не требующая откручивания сложных механизмов с помощью гаечных ключей;
  • автоматической центровки. Такая опция полезна в случае поочередной обработки разных типов материала. Она позволяет скорректировать движение вала и ленты;
  • система поддержания оборотов, которая поможет при выдаче большой нагрузки на прибор.


Шлифовальный гриндер с регулировкой натяжения ленты Источник guns.allzip.org

Гриндер под ленту 610 мм. — Сообщество «Сделай Сам» на DRIVE2

Всем привет! Представляю Вам очередную свою поделку. Это Гриндер!Увлекаюсь изготовлением ножиков, а без него никак. Это последний проект в этом году, хочется его закончить. Сейчас 4.08 утра, а я сижу и печатаю текст. Ну да ладно, поехали.

Для основания возьмём лист металла толщиной 7 мм. У меня вышло 200 на 300 мм. Движок от стиралки автомат, он достаточно мощный и очень оборотистый. Токарь вытачил приводной ролик диаметром 55 мм., он был установлен на вал двигателя и закреплен болтиком м6.

Из того же металла вырезал стойку и приварил к основанию, усилив косынкой.

Натяжной узел состоит из пластины толщиной 6мм. У неё с одной стороны просверлено отверстие и приварена гайка. В неё вкручивается регулировочный болт. При его закручивании он упирается в пластину с прикрученным к ней роликом.

Пластина выполненная из металла 2,5 мм и прикручена болтами М6 через гроверы. У ролика есть небольшая бочкообразность которая позволяет удерживать ленту. На фото всё видно. Весь этот узел прикручивается к стойке через опорный подшипник.

Сзади установлена натяжная пружина.

Полный размер

Натяжной узел

Двигатель закреплён на пластинах толщиной 5мм., приваренных к основанию, болтами м8.Для прижимной площадки использовал разрезанный вдоль кусок швеллера №10. Режем не посередине, а так, чтоб одна половина была больше, другая меньше. Она нам понадобится позже. В большем куске прорезаем пазы, а в стойке сверлим отверстия диаметром 10мм.

Полный размер

Регулировка прижимной

В меньшем куску швеллера сверлим рядом два отверстия и убираем напильником перемычку, дабы отверстие стало овальным. Теперь соединяем две половины болтом. Далее приварим саму пластину, отметим место стыковки деталей, проведем центр и свариваем их в таком положении. Такая конструкция позволит регулировать площадку относительно ленты и выставлять её в нужном положении.

Теперь столик. . Имелась у меня в запасах пластина подходящего размера толщиной 10 мм. Почистим её немного от ржавчины. Чтобы столик имел возможность двигаться и наклоняться под углом, решено было приварить снизу пластину с отверстием, а к основанию пластину с овальным отверстием. Стол фиксируется болтом с гайкой м10.

Полный размер

Крепление столика

После всех манипуляций разобрал и покрасил из баллончика.

Тесты показали, что мощности двигателя хватает. Не хватает оборотов. Но это легко решается. Я тестировал на контроллере, который стоит на токарном станке и ленточной пиле. Там обороты ограничены до 4000 об./мин. Лень было нести домой и подключать к компу.

В следующем году, в январе, придут запчасти из Китая, и я сделаю подробный туториал по сборке данного контроллера. Буду собирать для гриндера, и на нём выставлю нужные обороты, где-то около 6000-7 000 об./мин. Будет самое то.

По традиции ролик с более подробным процессом сборки.

Всех с наступающим Новым Годом! Здоровья Вам, удачи и успехов. Пока!

Гриндеры от Чапая

В настоящее время в литературе и на просторах интернета предлагается большое количество конструкций ленточных шлифовальных инструментов. Отдельные из них признаются более удачными, другие сложны в реализации.

Одними из удачных разработок признаются конструкции гриндеров от Чапая. Разработчик Андрей Чапай предлагает профессиональные инструменты и версии для домашней мастерской. Одним из существенных преимуществ этих моделей является широкий диапазон изменения углов обработки. Для решения этой задачи автором была предложена оригинальная конструкция поворотного стола. Такая конструкция легла в основу всех гриндеров профессиональной линейки. К ним относятся: ГЧ 10, ГЧ 12 и ГЧ 16. Они получили достаточно высокую оценку среди специалистов. Для расширения функциональных возможностей автор снабдил свои изделия устройством для крепления диска. Поворотная станина собранная из двух металлических листов толщиной в 12 миллиметров обеспечивает высокую надёжность работы всего инструмента.

Кроме профессиональных вариантов Чапай разработал мобильные версии (ГЧ610-63 и ГЧ610-71). Они удобны в работе и демонстрируют хорошие потребительские характеристики.

Диск или лента? И привод

Разновидностей шлифовальных станков в промышленности применяется едва ли не больше, чем токарных. Известный всем умельцам наждак – мотор с парой шлифовальных кругов (или одним кругом) – это тоже гриндер. Для себя в домашних условиях имеет смысл делать или дисковый торцевой (тарелочный), или ленточный гриндер. В первом абразив нанесен на вращающийся жесткий диск; во втором – на эластичную ленту, обегающую систему шкивов и роликов. Дисковый более подойдет для шлифовки простых деревянных деталей и грубой или средней чистоты – металлических. На ленточном гриндере возможно производить также точную и чистую доводку профилированных деталей сложной формы, в т.ч. крупногабаритных, см. далее.

Дисковый гриндер очень просто получается из того самого наждака или подходящего по мощности мотора, см. ниже. Нужно заказать переходник с вала электродвигателя под хвостовик тарельчатого шлифовального круга на металлической основе. Или под зажимной патрон, тогда на том же моторе можно будет соорудить мини токарный станок, см. рис.:

Самодельный дисковый гриндер

«Тарелка» подойдет изношенная: на обрез ее борта наклеивают диск из тонкого (4-6 мм) волокнистого пластика, а на него – абразив. Как сделать торцевой гриндер, см. след. ролик.

Видео: самодельный торцевой гриндер

Дрель или шуруповерт как привод гриндера удобны и тем, что позволяют оперативно менять скорость движения абразива (см. далее) штатным регулятором частоты вращения. Нужно только, во-первых, сделать для дрели держатель, жестко фиксирующий инструмент. Во-вторых, упругую переходную муфту с дрели на хвостовик диска, т.к. добиться их точной центровки без специального оборудования сложно, а биение сведет на нет точность обработки и может повредить инструмент-привод.

Чертежи держателя дрели для использования ее как привода домашнего металлорежущего станка даны слева на рис.:

Чертежи держателя дрели для привода гриндера (шлифовального станка)

Поскольку ударные и нерегулярные знакопеременные нагрузки на привод в гриндере на порядок ниже, чем, скажем, в токарном станке, держатель дрели для него возможно сделать из твердого дерева, фанеры, ДСП, МДФ, справа на рис. Диаметр крепежного (большого) отверстия – по шейке дрели. Дрель весьма желательно использовать без ударного механизма и со стальной обечайкой на шейке (под установку передней рукоятки).

Муфта

Для переходной муфты понадобится отрезок стального прута (не обязательно точеный) того же диаметра, что и хвостовик приводного вала гриндера, и отрезок армированного ПВХ шланга (садового поливного) с просветом таким, чтобы туго натягивался на прут и хвостовик. Длина «свободного» шланга (между торцами прута и хвостовика в нем) – 3-5 см. Длина выступающей части прута должна быть достаточна для надежного зажима в патроне дрели. После сборки муфты на месте шланг на хвостовике и пруте туго затягивается хомутами; можно проволочными. Такая муфта полностью парирует расцентровку привода и ведомого вала до 1-1,5 мм.

Читать также: Фрезеровочные станки по металлу

Процесс изготовления

Для изготовления силовых деталей станка необходимо использовать листовой металл толщиной 10 мм. Чтобы нарисовать контуры таких деталей для их дальнейшей вырезки, можно ориентироваться на чертеж. Точно соблюдать размеры нет никакой необходимости, так как от них будут зависеть только габариты деталей, которые вы соберетесь обрабатывать на ленточном гриндере. Нарисовать контуры деталей на листе металла можно маркером, а для их вырезания использовать болгарку и электролобзик. Намного проще вырезать такие детали при помощи плазменного резака, но не у всех дома есть такое оборудование.

Основание, детали корпуса станка и двигатель перед сборкой

Чтобы основание вашего самодельного гриндера было более надежным, лучше использовать для его изготовления лист металла толщиной 12 мм. Для сборки основания гриндера можно использовать винтовые соединения, но тогда вам придется сверлить множество отверстий, которые значительно ослабят всю конструкцию. Намного проще и надежнее будет выполнить сборку основания вашего станка при помощи электросварки.

Много времени потребуют полукруглые пазы на деталях ленточного гриндера, обеспечивающих поворот платформы, на которой размещены ролики. Чтобы самому сделать такие пазы, необходимо будет повозиться с дрелью, шарошками и напильником, а также задействовать бормашинку. Можно значительно облегчить себе задачу, если доверить сделать такие пазы квалифицированному фрезеровщику.

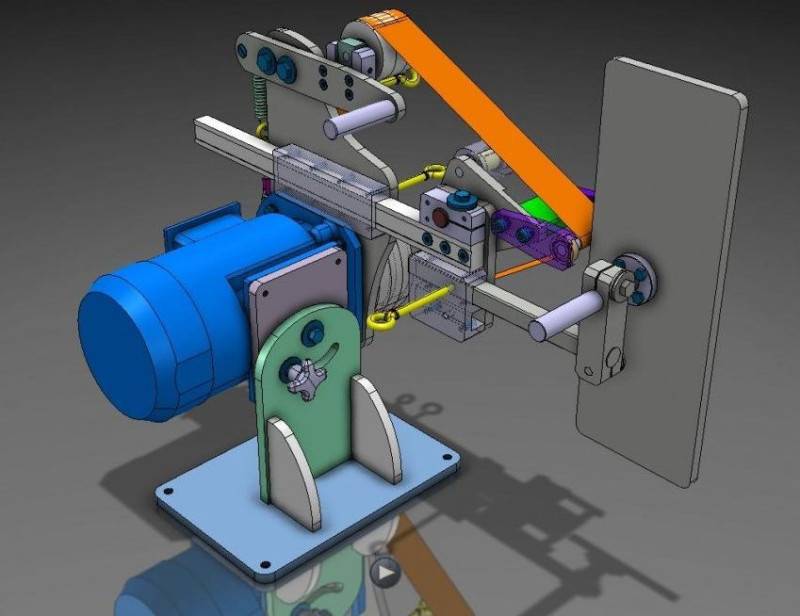

Макет станка из пластика: благодаря поворотному узлу, гриндер может находиться как в вертикальном положении…

Для изготовления роликов вашего самодельного мини-станка лучше всего использовать титан или дюралюминий (Д16). Если же возможности найти болванки из этих материалов нет, то можно использовать и сталь, но тогда ролики необходимо максимально облегчить, выбрав металл из их внутренней части. Для изготовления роликов самодельного станка вам потребуется помощь квалифицированного токаря, только позаботьтесь о том, чтобы подготовить для него чертеж.

Самый большой ролик ленточного гриндера, который будет фиксироваться на валу электродвигателя, в любом случае необходимо будет сделать из стали, так как титановую болванку такого диаметра найти очень сложно, а дюралюминий может не выдержать значительных нагрузок. Для всего самодельного станка вам потребуется изготовить 4 ролика, размеры которых (диаметр) составляют: приводной ролик — 150 мм, натяжной — 100 мм, два маленьких — 70 мм. Если вы собираетесь сделать мини-станок, то диаметры роликов могут быть и меньше.

…так и в горизонтальном

Когда вы соберете свой самодельный станок с готовыми роликами, очень важно, чтобы они располагались строго по одной линии. В противном случае вы будете постоянно сталкиваться с соскакиванием ленты

Ширина роликов зависит от того, какого размера шлифовальную ленту вы собираетесь использовать на своем оборудовании. Когда вы будете делать чертеж для изготовления роликов, то обязательно учитывайте, что они должны иметь бочкообразную форму, это обеспечит надежное удержание шлифовальной ленты на них в процессе работы. Для того чтобы придать роликам такую форму, с каждого их края делается небольшой скос: 1–2 мм.

Готовые ролики вашего самодельного ленточного гриндера должны иметь гладкую поверхность, об этом необходимо сказать токарю, который будет их изготавливать. Подшипники, на которых они будут вращаться, должны быть только закрытого типа, в противном случае их быстро забьет пыль, образующаяся в процессе работы шлифовального станка. Чтобы ваше самодельное оборудование работало долго и без сбоев, необходимо выбирать для него подшипники, обладающие классом не ниже 6-го. Ролики шлифовального станка вращаются с высокой частотой, поэтому подшипники для них должны быть очень качественными.

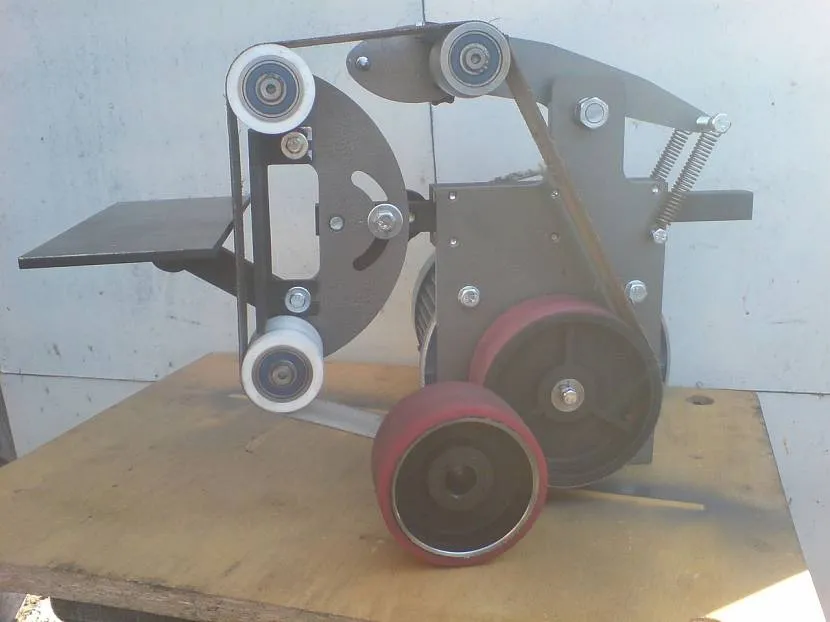

Готовый гриндер в горизонтальном положении с дополнительным столиком

Самодельный шкив

Этот элемент конструкции является самым сложным в изготовлении. Готовый шкив для гриндера достаточно дорогостоящая деталь. Для его самостоятельного изготовления необходимы определённые знания в области механики и токарного дела. Получить качественный шкив можно из стали или дюралюминия. В этом случае заготовку необходимо обрабатывать на металлорежущих станках. В упрощённом варианте можно его изготовить из фанеры. Она должна быть ФСФ или ФБ. Толщина выбирается исходя из ширины применяемой ленты.

Диаметр ведущего вала рассчитывается на основании характеристик выбранного двигателя и требуемой скорости движения ленты. Такой расчёт можно произвести самостоятельно или воспользоваться существующими таблицами.
