Фундаменты на песке, глине, болоте

Фундамент – плита

Для серьезных тяжелых построек у нас стали использовать фундамент типа “плита”. Такой фундамент хорош тем, что благодаря своей площади он не создает большой нагрузки на грунт и работает как поплавок. Даже если в результате пучения грунта плиту приподнимает, то геометрия дома от этого не нарушается. Для такого фундамента снимают верхний слой торфа, укладывают геотектиль, затем, с протрамбовкой, песчаную подушку. После чего устанавливают опалубку, укладывают арматуру и заливают бетон

Тут важно, чтобы песчаная подушка была одинаковой толщины и плотности под всей площадью дома. У наших соседей из-за нарушения этого правила плита под тяжесть дома немного прогнулась – на сантиметр, самое большое на два (больше ей не давала прогнуться арматура), но и этого было достаточно, чтобы по эркеру прошла трещина

Для стабилизации дома пришлось делать подкоп и подводить дополнительную сваю под эркер.

Такой фундамент достаточно дорогое удовольствие, если заказывать в специализированной организации, и технически сложный вариант для тех, кто строит для себя сам, так как требует наличие техники, нескольких помощников и тщательного соблюдения технологии.

Выбор фундамента для песчаного грунта

Крупнозернистый песок позволяет возвести на нем практически любой фундамент. Но наиболее экономичным решением станет создание ленточного базиса с мелкозаглубленной основой. Такое решение зачастую используется для зданий, где не планируется обустройство подвала или для деревянных сооружений.

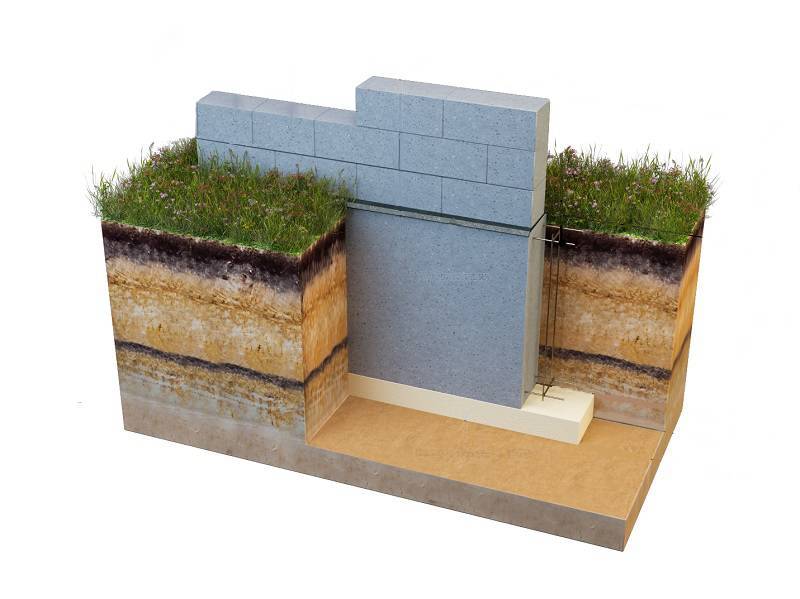

Ленточный мелкозаглубленный базис делится на:

  • сборный;
  • монолитный.

Если фундамент на песке необходимо возвести в кратчайшие сроки, лучше выбрать первый вариант. Для создания такого базиса понадобится использовать специальные железобетонные блоки. Они скрепляются между собой при помощи бетонной смеси. Стоимость работы при таком выборе будет немного снижена, но при этом качество будет заметно уступать монолитному варианту.

Монолитное основание создается непосредственно на месте. Для этого понадобится обустроить опалубку, установить в нее каркас на основе арматуры и залить всю площадь бетонным составом.

Заглубленный ленточный базис применяется при необходимости возвести постройку с цоколем или подвалом. При таком выборе понадобится обустраивать дополнительную дренажную систему, которая будет препятствовать проникновению влаги. Также потребуется создать качественную гидроизоляцию для стен и пола цокольного этажа.

Свайный или плитный фундамент позволит неплохо сэкономить при возведении дома на песке. Помимо невысокой стоимости такой базис достаточно прост в сооружении, так что с работой сможет справиться даже новичок в строительном ремесле.

Технологически правильно возведенное основание является залогом продолжительной эксплуатации здания. На базисе лучше не экономить, так как это может привести к его растрескиванию и разрушению.

Возведение фундаментов на песчаном грунте

В производстве строительных работ на песчаных грунтах необходимо твердо понимать, с каким конкретно типом почвы имеешь дело. Для этого проводятся специальные геологические изыскания.

В разных концах земельного участка бурятся отверстия, из которых вынимают грунт на разных глубинах. После лабораторного исследования строится геологический разрез.

Из данного документа можно определить, какие грунты залегают на участке, и на какой отметке, относительно выбранного нуля.

Подготовительные работы

Перед началом строительства участок очищают от мусора, деревьев, при необходимости сносят старые ветхие постройки. Следующим этапом является ограждение строительной площадки, для пресечения доступа туда посторонних лиц и животных, для предотвращения несчастных случаев.

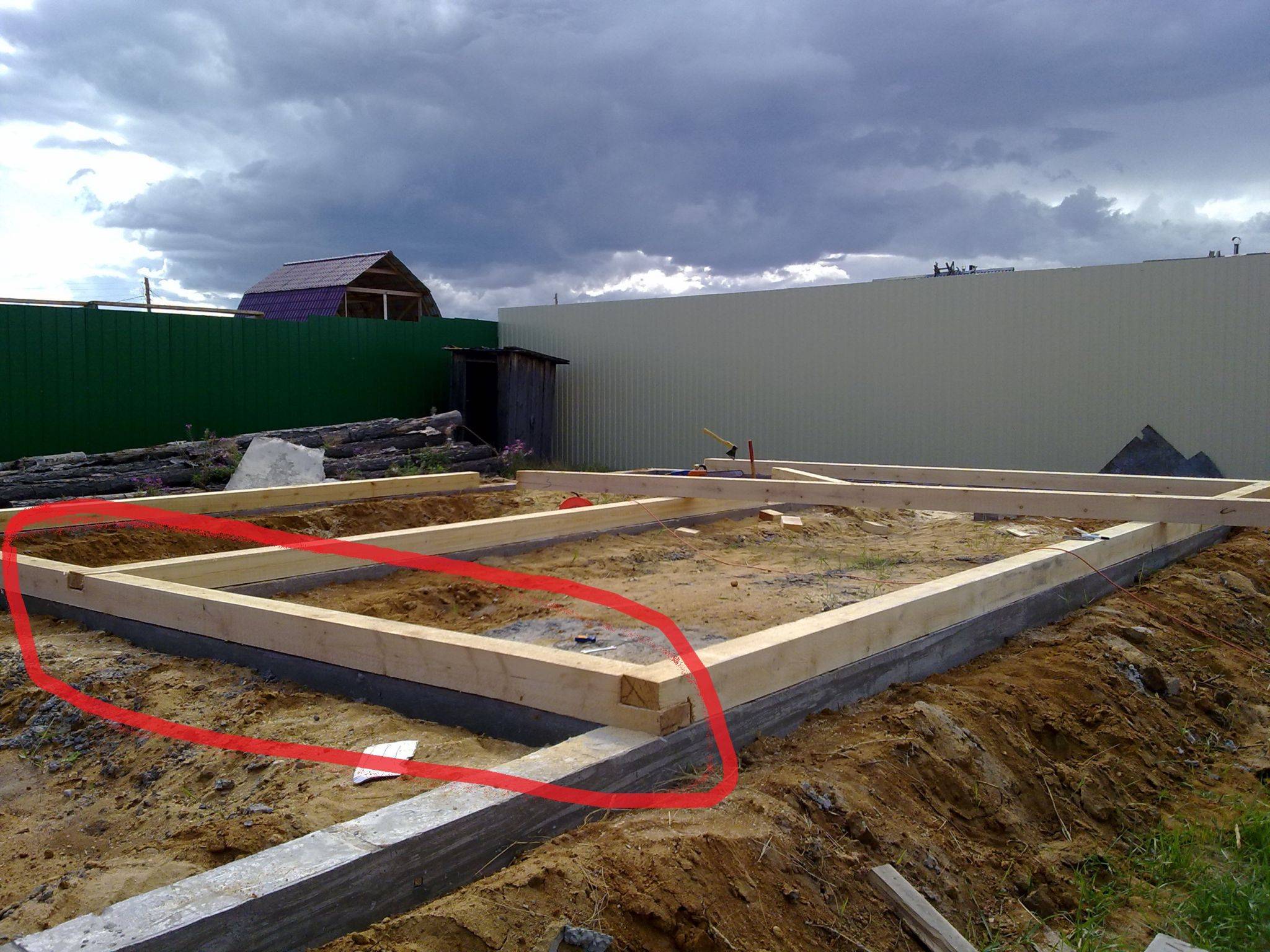

После этого необходимо провести разметку. Для разметки можно использовать деревянные колышки, которые забиваются в грунт с внутренней и наружной стороны предполагаемого строения. Дальнейшие действия зависят от конкретного вида песчаного грунта на строительной площадке.

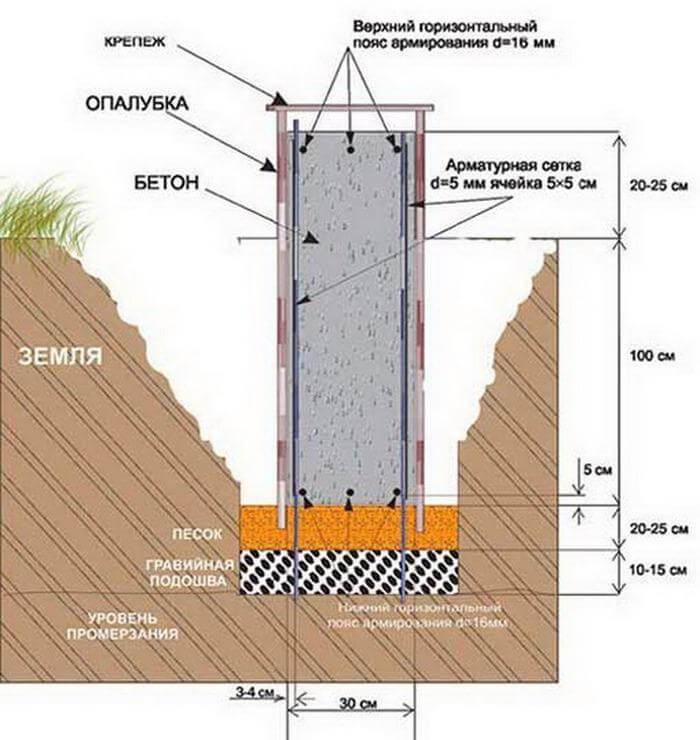

Фундамент на крупнозернистом песке

При таких условиях нет нужды заглубляться на глубину промерзания почвы. Можно выкопать котлован глубиной 500 миллиметров. В данном котловане необходимо устроить арматурный каркас. Для каркаса применяем прутки арматуры диаметров не менее 14 миллиметров.

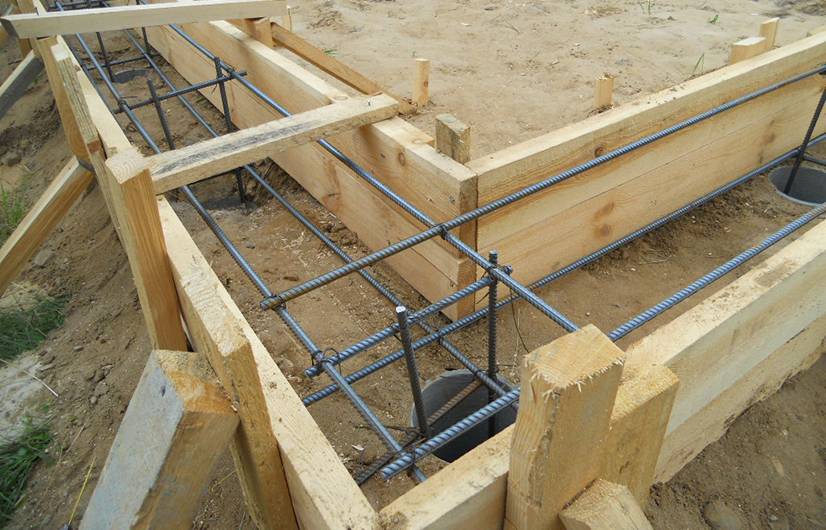

Прутки связываются между собой вязальной проволокой, с помощью специальных крючков. Каркас должен иметь верхний и нижний арматурный пояс, соединенный между собой стойками, из таких же прутьев. После этого устраиваем деревянную опалубку с внутренней и наружной стороны котлована.

Стороны между собой скрепляем связями и укрепляем распорками. В готовую опалубку заливаем бетонную смесь марки М-100, заглаживаем и утрамбовываем специальной трамбовкой.

При использовании заказного бетоносмесителя, не рекомендуется применять, для изготовления опалубки, пиломатериал тоньше 40 миллиметров. Тонкая доска не выдержит давления бетона и опалубка разрушится.

Фундамент на пылеватом песке

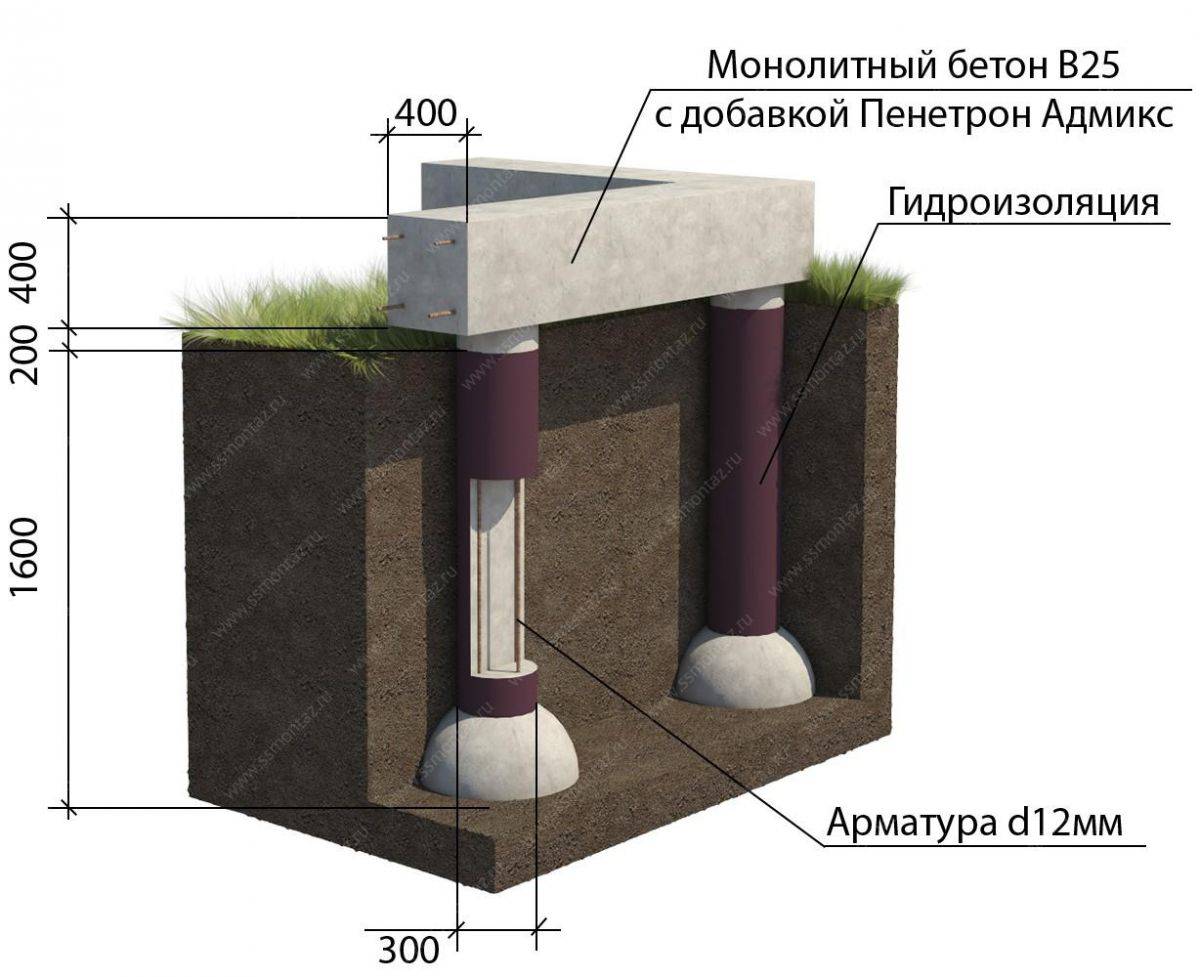

На пылеватых песках, сильно подверженных морозному пучению необходимо применить следующую технологию. После выкапывания котлована глубиной 500 миллиметров, необходимо произвести разметку под сваи. Сваи нужно размешать с шагом от 1 до 1,5 метров, с обязательной установкой в углах.

Далее специальным садовым буром пробуриваем отверстия ниже на 150-200 миллиметров отметки глубины промерзания. В данные отверстия помещаем арматурные каркасы, с таким расчетом, чтобы они торчали их отверстий на всю высоту котлована.

Заливаем бетонной смесью отверстия до уровня котлована. После этого устраиваем арматурный каркас также точно, как описано выше, причем прутки, выступающие из свай, необходимо связывать с каркасом ростверка. Следующий этап — это устройство деревянной опалубки. После того как опалубка готова можно заливать бетон. Такая технология носит название — свайный фундамент с монолитным ростверком.

Заключительная часть работы с основанием — это его гидроизоляция. Монолитный ростверк можно обмазать битумным праймером, можно оклеить рулонными материалами. На верхнюю плоскость монолитной ленты целесообразно приклеить два слоя рулонной гидроизоляции.

Строительство дома на склоне — на участке с уклоном

На участке с уклоном, с перепадом высот в границах фундамента до 1 м., выгодно делать выравнивающую отсыпку грунта на площадке строительства.

Подошву всех частей фундамента на склоне размещают в одном горизонтальном уровне.

При перепаде в границах фундамента высоты естественного грунта до 0,3-0,4 м., площадку строительства выравнивают отсыпкой в горизонтальный уровень.

Высота надземной части фундамента-цоколя на такой выровненной в горизонт площадке получается одинаковой по всей площади дома.

При перепаде высот естественного грунта менее 0,4 м площадку строительства дома выравнивают отсыпкой в горизонтальный уровень. 1 – фундамент-цоколь; 2 – отсыпка грунта; 3 – отсыпка грунта под отмостку; 4 – отмостка; 5 – ливневый лоток.

Устройство фундамента на склоне получается наиболее экономным,

если подошву фундамента в нижней части склона разместить на поверхности, на уровне природного грунта, а заглубляют фундамент только в нагорной части площадки.

Отсыпку грунта в насыпь, для выравнивания площадки, производят после окончания всех работ по устройству фундамента.

Если перепад высот природного грунта на площадке более 0,4 м., до 1 м.,

то отсыпку грунта выгодно выполнять не в горизонт, а только с целью некоторого снижения величины перепада высот на площадке строительства.

При перепаде высот естественного грунта более 0,4 м. отсыпку грунта выполняют не в горизонт, а только с целью искусственного уменьшения перепада высот.

В этом варианте бывает выгодно в нижней части склона сделать ленточный фундамент на насыпи, поднять подошву всего фундамента выше уровня природного грунта (выше, чем это показано на рисунке). Это приведет к снижению высоты всей ленты фундамента-цоколя, но потребует увеличения объема грунтовой отсыпки.

В нижней части склона срезают растительный слой грунта и отсыпают под лентой фундамента подушку из песчано-гравийной смеси. В нагорной части склона роют траншею и отсыпают подушку фундамента в одном горизонтальном уровне. Толщину и ширину песчаной подушки определяют в результате расчёта ленточного фундамента.

Выравнивающую отсыпку грунта на площадке строительства удобнее производить после окончания всех работ по устройству фундамента.

Под подошвой фундамента высоту подушки не рекомендуется делать более 0,6 м. Насыпной грунт послойно уплотняют, но все равно, его не удается уплотнить до природного состояния. Грунт со временем доуплотняется. Толстый слой насыпного грунта под фундаментом может привести к недопустимым деформациям.

Расчет количества материала для обустройства подушки из щебня

Чтобы определить расход сыпучего материала, необходимо знать объем подложки и вес задействованной фракции. Этот показатель можно посмотреть либо в сертификате качества, либо использовать общее усредненное значение. Последнее составляет 1450 килограммов на кубический метр. Одна тонна щебня заполняет собой объем, равный 0,67 кубических метров. Достаточно разделить объем подушки на этот параметр. Результатом становится нужное количество щебня.

Если есть возможность узнать точный вес фракции, расчеты будут более точными. Кроме того, необходимо учитывать и то, что подушка чаще всего обустраивается комбинированной, а, значит, часть объема займет речной песок. Его расход увеличится при замене верхних слоев проблемного грунта. Сыпучие материалы лучше заказывать с запасом в 10-20 процентов. Иначе потом придется производить дополнительную закупку. Не следует забывать и о том, что щебень используют и для фундамента, поэтому его потребуется больше, нежели просто для подушки.

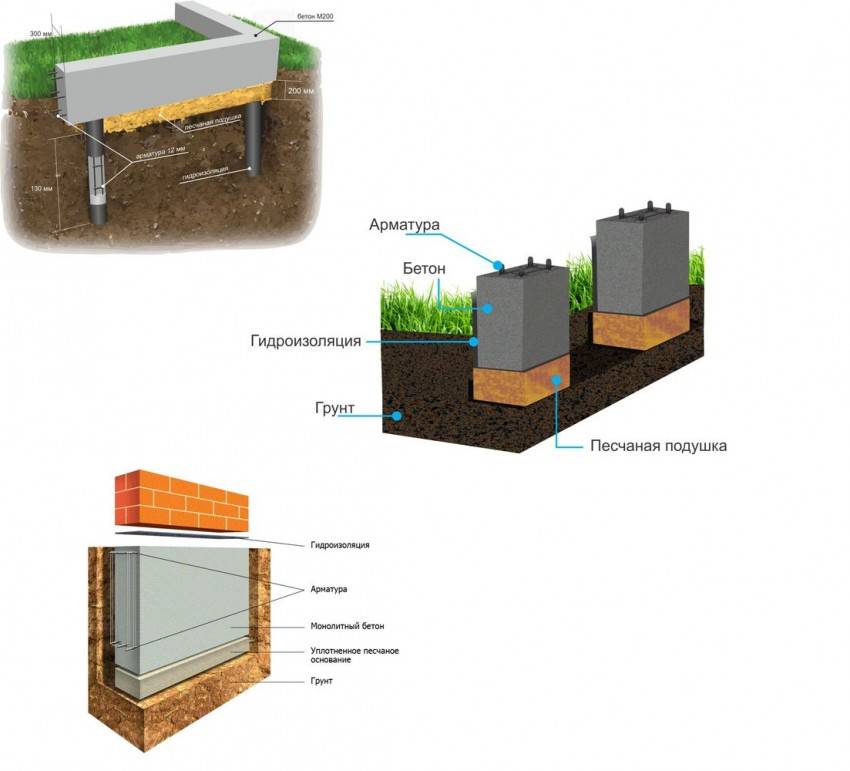

Какой фундамент подойдёт на песчаном грунте?

Выбор основания будет зависеть от типа песчаной почвы. Наиболее универсальными являются следующие технологии:

  • Столбчатые, либо свайные фундаменты. Данная конструкция обладает высокими прочностными характеристиками, и хорошей долговечностью. Она получила широкое распространение в частном коттеджном строительстве, благодаря своей технологичности. При правильном заложении таких конструкций, будут не страшны такие факторы как, грунтовая вода, либо слабый грунт.
  • Монолитная плита. Это самый прочный и надежный вариант для любого частного дома, практически любой этажности. При должном уровне гидроизоляции, даже поверхностные грунтовые воды не смогут проникнуть в жилище. Недостатком данной конструкции является её высокая стоимость. Монтаж такой плиты очень дорог.
  • Мелко заглублённый ленточный фундамент. Данная конструкция отличается низкой ценой. Такой фундамент можно собрать из отдельных элементов, но из-за мелкого заглубления, в данном случае, не получится построить подвальные помещения.
  • Заглубленный ленточный фундамент. В такой технологии элементы закладываются ниже глубины промерзания. В этом варианте вполне можно возвести полноценное подвальное помещение. Недостаток такой конструкции – необходимость устраивать очень качественную гидроизоляцию пола и стен. Также придётся монтировать дренажную систему.

Крупнозернистый песок

Такая почва считается очень хорошим основанием для любого типа фундаментов. Она хорошо пропускает воду, практически не подвержена морозному пучению, за счёт этого в ней не происходят сезонные подвижки слоёв.

Пылеватый песок

Пылеватый песок в сухом состоянии представляет собой пыль, при попадании на него воды, он начинает активно её впитывать, и удерживать в себе. После замерзания такой смеси, она сильно увеличивается в объёме. Данный эффект носит название морозное пучение грунта.

Этот тип почвы сильно подвержен такому пучению, в связи с этим, при строительстве на таком грунте, фундаменты заглубляются ниже глубины промерзания.

Виды подушек

Подушка под фундамент цокольного этажа считается своеобразной прослойкой, разделяющей грунтовый состав и основание сооружения. Чтобы выбрать правильный материал и устроить подушку своими руками, необходимо не только изучить пошаговую инструкцию выполнения работ, но и уточнить особенности почвенного состава на площадке, определить предполагаемую нагрузку.

Из песка

Этот строительный материал считается наиболее доступным и применяется в случаях, когда для строительства выделен небольшой бюджет. Песок отличается определенными свойствами, позволяющими использовать его для проведения подобных работ:

  • подушка из песка устраивается под столбчатый фундамент, возводимый под одноэтажное сооружение;
  • если объект возводится из легких материалов, или уровень грунтовых вод достаточно глубокий.

При выполнении работ обратите внимание на определенные моменты:

  • песчаная поверхность должна получиться максимально ровной;
  • насыпной материал тщательно трамбуется;
  • оптимальная высота подушки – двадцать – сорок сантиметров.

Из гравия

По слабому грунтовому составу один песок оказывается малоэффективным, и площадка усиливается гравием. Этот вариант подготовки не позволяет фундаменту давать усадку.

Подушка из пгс выгодно отличается от предыдущего варианта, как более прочное и выносливое основание, потому что основным компонентом является гравий.

Как делается такое основание? Перед засыпкой щебенки под монолитную плиту фундамента, дно траншеи выстилается речным крупнофракционным песком, который разравнивается и уплотняется. После этого насыпается щебенка до двадцати – двадцати пяти сантиметров высотой. Все уплотняется, чтобы исключить образование пустотных участков.

Песчано-гравийная

Если вами выбран этот вариант подушки под фундаментную конструкцию для дома, предстоит выполнить следующие работы:

  • котлован или траншея по дну прокладываются бутом, диаметр которого не должен превышать пятнадцати сантиметров. Если глубина котлована позволяет, и вы предполагаете, что нагрузка от объекта будет существенной, бут разрешается уложить в два слоя;
  • насыпается слой гравия высотой до десяти – двадцати сантиметров;
  • после этого устраивается прослойка из песка, чтобы укрыть гравий;
  • все обильно увлажняется;
  • в случае необходимости песок разрешается добавить и снова пролить водой, пока поверхность не будет представлять песчаную корку;
  • участок трамбуется и снова поливается.

Такой вариант подушки рекомендован к устройству на глинистой почве. Она не пропускает влагу, защищает от грунтовых вод, но не отменяет необходимость обустройства гидроизоляции.

Подушка такого типа устраивается под хозяйственные постройки, для бани или гаражного помещения.

Бетонная

Такой вариант монолитной основы является наиболее прочным. К сожалению, из-за высокой стоимости материалов и работ, заливка бетонной подушки фундамента применяется редко.

Как правильно залить такую подушку? Технология устройства отличается определенными сложностями:

  • на площадке вынимается лишний грунт;
  • проводится подсыпка, устраивается гидроизоляционный слой;
  • укладывается бетонный раствор высотой до одного сантиметра;
  • по проектной схеме устраивается армирование;
  • заливается бетонная смесь, трамбуется.

Второй способ устройства бетонной подушки – установка железобетонных блоков стандартных размеров, изготовленных в заводских условиях.

Как сделать такую подушку под фундамент? Необходимо выровнять грунт, уложить полуметровый слой песка, установить блоки.

Крупнозернистый песок – отличная основа любого фундамента

Вопрос, какой именно устроить фундамент, если грунт состоит из крупнозернистого песка, не вызовет никаких затруднений, поскольку ответ на него вполне очевиден – любой. Такой грунт прекрасно отводит влагу, не позволяя ей скапливаться в непосредственной близости от фундамента, устойчив к подвижкам (сезонным), и не подвержен морозному пучению.

Все работы по его устройству делятся на несколько этапов:

  1. Очистка, выравнивание и разметка площадки, выполняемая при помощи колышков и веревки. Столбики предусматриваются не только по углам здания и на пересечении несущих стен, но и вдоль наружных стен, особенно имеющих значительную длину.
  2. Роются траншеи под будущие столбики, в которых предусматривается подсыпка из гравия, что исключит капиллярный подсос воды. Сверху следует уложить гидроизоляционный слой из рубероида или полимерной пленки.
  3. Непосредственно возведение столбов проводится с перевязкой всех рядов, при этом число кирпичей в одном ряду зависит от желаемых размеров, а также от толщины будущих стен.
  4. После этого все столбы обрабатывают полимерной (битумной) мастикой для полной их гидроизоляции, а сверху укладывается дополнительный слой рулонной изоляции.

Какие фундаменты можно строить

При соблюдении рекомендаций СП 22.13330 даже на сильно вспучивающихся грунтах допускается устройство любых типов фундамента. В малозаглубленных вариантах необходимо увеличить толщину подстилающего слоя. Пазухи котлованов лент глубокого заложения, столбчатых фундаментов следует засыпать инертными материалами, в которых глины нет по умолчанию. В низких ростверках по оголовкам свай в обязательном порядке остается технологический зазор 20 – 40 см между землей и балками, защищенными по бокам листовыми материалами.

Плитный фундамент

Преимуществом плавающей плиты является максимально возможная поверхность опирания. Несущая способность обеспечивается по умолчанию, с неравномерными силами пучения эта конструкция справляется без проблем. Однако строительство плитного фундамента на глине следует дополнить несколькими мероприятиями:

  • подстилающий слой из песка, щебня (при низком, высоком УГВ, соответственно);
  • кольцевой дренаж из перфорированной щелями гофротрубы в геотекстиле;
  • утепление отмостки на ширину 0,6 – 1,2 м.

Теплопотери сквозь плиту, одновременно являющуюся полом по грунту, неизбежны. Однако это позволяет сохранить плюсовую температуру подо всей подошвой. Горизонтальный слой экструдированного пенополистирола ЭППС не позволяет промерзнуть прилежащей к дому глинистой почве, дрены отводят влагу.

Существует модификация плитного фундамента УШП (утепленная шведская плита), в которой пенополистирол уложен под ж/б конструкцию. УШП имеет в верхней части контур теплого пола. В этом случае теплопотери сквозь железобетон отсутствуют. Однако утеплитель сохраняет геотермальное тепло недр, промерзание под домом так же невозможно.

Ленточный фундамент

Если заказчику необходим эксплуатируемый подвальный этаж, выбор заглубленного ленточного фундамента происходит по умолчанию

В этом случае практически не важно – на глинистых или песчаных грунтах производится строительство. Под подошвой на глубинах ниже промерзания вспучивание отсутствует

Подстилающий слой имеет минимальную толщину 20 см, служит исключительно для выравнивания дна котлована

Подстилающий слой имеет минимальную толщину 20 см, служит исключительно для выравнивания дна котлована.

Однако у ленты глубокого заложения огромная площадь наружных поверхностей:

  • со всех сторон на подземные стены зимой давит вспучивающийся грунт;
  • внутренние помещения не позволяют произвести внутреннюю отсыпку, которая бы компенсировала давление грунта.

Поэтому лента делается шире (от 40 – 60 см), пазухи котлована засыпаются песком, щебнем, ПГС, чтобы обеспечить слой 40 см минимум возле несущих конструкций.

У малозаглубленных лент МЗЛФ наоборот, площадь боковых граней минимальна, касательные силы вспучивания практически отсутствуют. Зато ярко выражено неравномерное пучение грунтов под подошвой. Поэтому технология строительства несколько изменяется:

  • качественный дренаж на уровне подошвы МЗЛФ;
  • утепление отмостки + теплоизоляция наружных граней ленты (цоколя);
  • увеличение толщины подстилающего слоя до 60 – 80 см под подбетонкой.

Причин этому несколько:

  • траншею с не осыпающимися бортами можно вырыть исключительно в глине;
  • идеально ровные стенки в земле сделать невозможно, поэтому зацепление с почвой будет максимальное;
  • во время промерзания неизбежно возникнут серьезные выдергивающие нагрузки.

Кроме того, при заливке в траншею сложнее обеспечить герметичность слоя гидроизоляции. При укладке арматурных каркасов на уложенную в щелевой фундамент пленку неизбежны проколы и порывы. В данном случае можно применить экструдированный пенополистирол в качестве несъемной опалубки закрепив его на стенки траншеи (подойдет только для глинистых грунтов, т.к. другие грунты запросто могут осыпаться в самый неподходящий момент).

Свайный фундамент

Идеальным вариантом для сложной геологии и рельефа участка является строительство свайно-ростверкового фундамента. При любом составе грунтов сваи насквозь проходят пучинистые, нестабильные горизонты, опираются на пласт с высокой несущей способностью.

Какой фундамент лучше обустраивать на песке

Тип фундамента для дома выбирается в зависимости от вида песчаного грунта.

Основание в виде ленты

Фундамент ленточного типа очень часто используется в России. Обустройство ленты на песчаном грунте не может обеспечить высоких прочностных характеристик. Допускаемые ошибки при возведении конструкций на пылеватых почвах может привести к образованию трещин и деформации основания. В результате происходит разрушение и фундамента, и всей постройки.

 Столбчатое основание

Основные элементы такого фундамента – отдельно поставленные столбики. Прочность основания во многом зависит от их правильной установки. Строительство на пылеватом и мелком грунте требует большого заглубления основных элементов фундамента. При несоблюдении этого условия не исключено расхождение столбиков или перекос, что грозит образованием трещин в стенах постройки. Кроме того, при морозном пучении грунта может наблюдаться выталкивание столбиков основания, а при оттаивании – их опускание. В результате строение деформируется и разрушается.

Монолитное плитное основание

Плитный фундамент на песчаном грунте

Плитный фундамент отличается большей площадью опоры, что придает ему высокую прочность даже при строительстве на песчаном грунте. Дополнительное армирование плиты основания увеличивает его прочность в несколько раз. Следовательно, на участках с песчаным грунтом лучше всего использовать монолитное основание в виде плиты. Однако стоимость такого фундамента достаточно высокая, поэтому прибегают к его обустройству только в редких случаях.

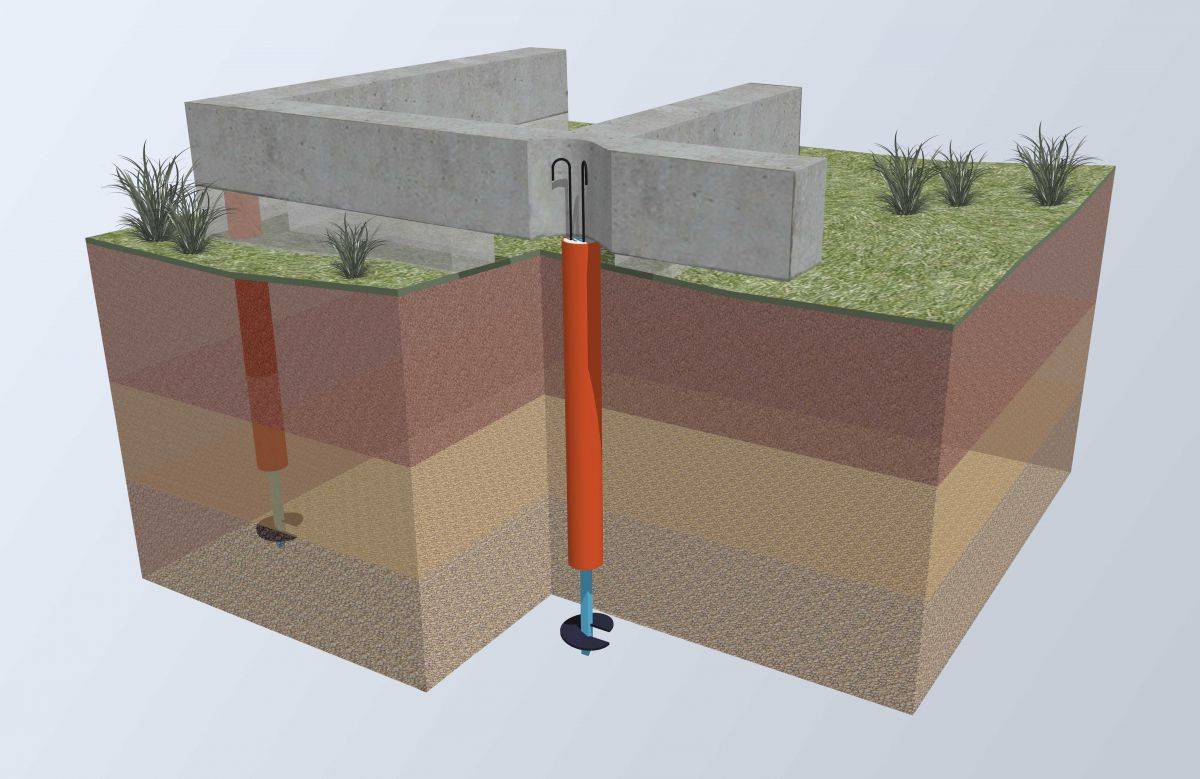

Фундамент на сваях

https://youtube.com/watch?v=WmzWa6pU7_Y

Обустройство свайного фундамента на песке – это идеальное решение. Такое основание отличается высокой прочностью и надежностью на любом типе грунта. Однако при строительстве массивных конструкций требуются дополнительные расчеты.

Особенности строительства на глине

Решение вопроса, какой лучше фундамент выбрать для дома из бруса, сруба, каркасной конструкции, покажут инженерно – геологические изыскания на участке. Предварительно можно самостоятельно ознакомиться со срезом залегания грунтов и сделать предварительные выводы. Если состав пород достаточно однороден, их несущая способность определяется с высокой точностью, приглашать специализированные организации для проектирования легкого здания нет особой необходимости.

Самостоятельное устройство фундамента для суглинистой почвы требует тщательного подхода, так как основная проблема в этом случае – поведение грунта под воздействием воды. Сравнительные характеристики (способность поглощать, поднимать по капиллярам, отдавать и пропускать влагу) приводятся в такой таблице:

Способность глины поглощать влагу выражается в том, что у поверхности земли глиняные пласты свободно размываются дождем и весенними талыми водами, разрушая насыпи, подмывая опору фундамента. С ростом глубины залегания увеличивается и плотность слоя. Но и на глубине глиняная масса остается всегда влажной.

Какие мероприятия определяют концентрацию влаги вокруг фундаментов на глинистых грунтах, расскажет специалист на этом видео:

Разновидности глинистой почвы

Разработать самостоятельно проект для дома, у которого будет, например, ленточный фундамент на глине, можно зная несущую способность подстилающей основы. Для этого необходимо определиться с составом имеющегося грунта. По содержанию чистой глины в почве, грунты делят следующим образом:

  • супеси (содержат от 5% до 10% чистых включений);
  • суглинок включает около 10% – 20 %;
  • глина имеет чистое содержание не меньше 30% основного материала.

Без лабораторных исследований эти разновидности различают по пластичности скатанного шарика или столбика толщиной порядка 10 мм: у суглинка на нем образуются трещины, глина слегка сминается без разрушения, а из супеси (песка) изготовить такое изделие невозможно.

Еще один вид деления для глинистой почвы принято делать по ее происхождению:

  1. Отложения, вызванные водяными потоками, называют аллювиальной глиной, которая имеет повышенную пластичность. Устанавливать на них основания типа лента не стоит – в этом случае применяют свайные опоры.
  2. Ледниковые пласты обладают хорошей несущей способностью для заглубленного основания. При обильно поступлении влаги быстро насыщаются и тоже становятся пластичными.

Не самый бюджетный вариант на глине

Строя фундамент на ледниковой глине для дома из пеноблоков, необходимо обеспечивать качественную гидроизоляцию по всей площади и дренажные мероприятия.

Как защищаться

На основания мелких заложений, выполненных без защитных мероприятий, располагающихся на подстилке из глины, будут действовать выталкивающие силы морозного пучения. Принцип их возникновения следующий:

  1. поверхностные или грунтовые воды насыщают влагой частички глины;
  2. почва промерзает на глубину, характерную для этого региона, увеличивая объем каждой глиняной чешуйки в среднем на 9%;
  3. расширяющийся массив грунта поднимается (пучится) и старается вытолкнуть объемные инородные включения, к которым относится фундамент выбранного типа.

Исходя из того, что фактором пучения является соединение мороза и воды, применяют стандартные способы защиты:

  • дренирование (сбор влаги по периметру основания и отвод ее на безопасное расстояние);
  • замена залегающей глинистой почвы непучинистым материалом (песок, щебень) как в виде подушки, так и обратной отсыпки;
  • поверхностное утепление горизонтальной отмостки (исключат промерзание возле конструкции опоры дома).

Специфика их устройства в таких условиях

Наиболее жесткий ленточный фундамент на глинистой почве испытывает самые большие деформирующие воздействия.

К достоинствам глин и суглинков относится высокое расчетное сопротивление вертикальным нагрузкам от общего веса здания. Величина усадки грамотно сделанного основания практически нулевая.

Мелкозаглубленный ленточный фундамент для дома на болоте

Дома с каркасными стенами, а также со стенами из бревна и бруса, более гибкие -выдерживают значительно большие деформации, чем каменные дома. Такие дома на болоте можно строить на мелкозаглубленных или незаглубленных ленточных фундаментах.

Мелкозаглубленный ленточный фундамент для одноэтажного дома с каркасными или деревянными стенами. 1 – толща слабого болотистого грунта – 10 м.; 2 – песчано – гравийная (щебеночная) подушка; 3 – ленточный монолитный железобетонный фундамент; 4 – планировочная насыпь; 5 – отмостка; 6 – гидроизоляция; 7 – уровень грунтовых вод – 0,4 м. от поверхности грунта.

Мелкозаглубленный монолитный ленточный фундамент под наружными и внутренними стенами, поз.3, представляет собой единую пространственно жесткую раму. В целях повышения жесткости, высота ленты фундамента, совмещенного с цоколем, увеличена. Широкая подошва фундамента расположена в уровне поверхности грунта на песчано-гравийной подушке.

Ширину подошвы фундамента выбирают по расчету в зависимости от веса выше расположенных конструкций дома, снеговой нагрузки и с учетом несущих свойств грунта под фундаментом и толщины песчаной подушки.

Под самонесущими стенами дома (стены, на которые не опираются перекрытия и стропила крыши) ширину подошвы ленточного фундамента, показанного на рисунке, уменьшают до 500 мм.

Ширина цоколя на рисунке не указана. Этот размер выбирают из конструктивных соображений. Например, для стены из бруса толщиной 150 мм с опиранием на цоколь балок перекрытия на длине 120-150 мм, достаточно ширины цоколя 300 мм. Для более толстых стен ширину цоколя увеличивают. Делать высокий цоколь уже 300 мм. не рекомендуется из-за возможной потери устойчивости на скручивание.

Высоту монолитного цоколя выбирают исходя из необходимости:

  • Обеспечить требуемую жесткость фундамента.
  • Защиты стен от увлажнения — деревянные стены следует располагать выше снегового покрова.

Как правильно сделать грунтовую подушку фундамента

Под ленту фундамента выкапывают траншею. Глубина траншеи при высоком уровне грунтовых вод должна быть на 10 см. выше уровня воды. В дно траншеи втрамбовывают слой щебня. Песчаный грунт в подушку укладывают слоями толщиной не более 20 см. с послойным увлажнением и уплотнением механическим вибратором.

При ручной трамбовке грунт насыпают слоями 5-10 см. Верхний слой подушки лучше всего отсыпать смесью песка — 40%, и щебня — 60%. Ввиду малой толщины подушки выдерживать её во времени для стабилизации осадки грунта не требуется. После отсыпки на подушке можно сразу устраивать фундамент дома.

Ширина песчаной подушки должна быть несколько больше ширины подошвы фундамента. Чем толще песчаная подушка, тем больше должна быть её ширина. Достаточно широкая подушка увеличивает площадь, на которую распределяется нагрузка, передаваемая от подошвы фундамента на подушку и далее на природный грунт.

Ширину песчаной подушки — b, под фундаментом определяют по формуле, м

.: b = Bf + 2 * Dp * 0,7 где: Bf — ширина подошвы фундамента,м .; Dp — толщина песчаной подушки под подошвой фундамента,м .; 0,7 — тангенс угла 35 град — угол внутреннего трения для песка подушки.

Планировочная насыпь грунта

Дополнительная планировочная отсыпка грунта, поз.4, выполняется после устройства ленточного фундамента. Ленту фундамента в пределах ширины траншеи засыпают песчано-гравийной смесью. За границей траншеи для планировочной насыпи можно использовать любой грунт.

Высоту планировочной насыпи принимают в пределах 0,2 – 0,5 м.

Повышение уровня строительной площадки планировочной насыпью грунта у дома на болоте позволяет:

  • Создать благоприятные условия для отвода дождевых и паводковых вод от дома.
  • Уменьшить глубину промерзания естественного грунта, в результате снижаются деформации, вызванные морозным пучением.
  • Увеличить глубину залегания грунтовых вод относительно уровня строительной площадки.
Поделитесь в социальных сетях:FacebookX
Напишите комментарий
