Принцип работы станка

Перед процессом сверления за счет самодельного оборудования, необходимо спрятать со стола все ненужное. Заготовка с заранее обозначенными центрами для будущих отверстий требуется крепить в тиски. Дальше вставляется сверло необходимых параметров в «бабку» и затягивается специальным ключом. Для проверки корректности выполненных операций, станок включается на определенный промежуток времени.

Если сверло стоит правильным образом, в процессе вращения его конец не будет «выписывать» эллипс или окружность. Если оно стоит с определенным перекосом и осуществляется его «биение», то оборудование необходимо отключить от питания и выполнить закрепление сверла заново, опираясь на техническую инструкцию этого агрегата. Далее выполните поворот рукоятки, переместите сверло вниз и зафиксируйте прижимы с обрабатываемым полуфабрикатом таким образом, дабы керн совпал с окончанием сверла.

Подключайте оборудование и выполняйте необходимые технические операции, на ручку подачи воздействуйте плавным образом, без значительного применения силы и рывков. При выполнении сквозных отверстий устанавливайте заготовку на брус из дерева, чтоб рабочий орган не лопнул, а столик вашего механизма не испортился.

При выполнении сверления глубоких отверстий, периодически выводите рабочий орган из зоны работы, таким образом, произойдет его охлаждение. Также рекомендуется выполнять его окунание в емкость с охлаждающим веществом. Силу прижима рукоятки под момент окончания сверлильной операции необходимо уменьшать. Завершив все необходимое, плавно прокручивайте рукоятку подачи вверх и выключайте оборудование от электрического питания.

Сверлильный станок со шлифовальной плитой

Описываемые модели предназначаются, первым делом, для высверливания отверстий. Но это совсем не означает, что они не способны выполнять и другие функции.

К примеру, станок для сверления вполне разрешается задействовать в качестве токарного. Еще один практичный вариант применения – экспромтный шпиндель шлифовочного станка. В видео представлен вариант изготовления.

Первым делом мастеру потребуется шлифовальный барабан. Тарелочка потребуется для поднятия базовой поверхности над низом барабана. Если этот момент проигнорировать, краешек не получится гладким по той причине, что нельзя будет удерживать заготовку.

Пластину для шлифовки создать совсем просто и займет это всего несколько минут.

Для создания такого станка желательно задействовать клейкие магниты в форме лент на изнанке пластины. Без использования магнитов она начнет скользить, а это плохо скажется на работе. Хотя эти магниты не отличаются особой силой, но заготовку удержать способны. Подробности в видео.

Преимущества конструкции

Собранные с использованием электрической дрели станки для сверления глубоких отверстий отличаются комплексом эксплуатационных преимуществ:

• оптимальная компактность и небольшой вес конструкции;
• возможность переноса и использования от аккумуляторов;
• получение качественных и точных по параметрам отверстий;
• быстрая сборка и демонтаж оборудования без потери времени;
• выполнение разных работ и обработка всех материалов.

Для ремонтных мероприятий и обслуживания дома станка будет достаточно, а вот для гаража и более масштабных процедур лучше выбрать другой тип устройства.

Выбираем станину

При покупке, не нужно ориентироваться на производителя. Сейчас на рынке очень много не качественного оборудования, поэтому во время приобретения станка, стоит тщательно проверять конструкцию.

Производители предлагают покупателю большое количество разные видов сверлильных станков:

• Радиально-сверлильные.
• Вертикально-сверлильные.
• Горизонтально-сверлильные.
• Многошпиндельные.

Размер, вид и качество будет влиять на цену данного оборудования.

Изделия с пластиковыми вкладышами сразу же можно добавлять в черный список, потому что станок будет бить, уводить сверла на расстояние 0,5 миллиметров, и оно будет расти с каждой проделанной дыркой. Проверяем на люфт имеющуюся консоль. Лучше всего что бы ее люфт был не значителен или вообще отсутствовал.

Станок из асинхронного двигателя от стиральной машины

Естественно, двигатель можно взять не только от стиральной машины. Просто данный пример – самый распространенный в быту. Этот вариант самодельного станка для сверления позволит выполнять самые разные отверстия с высокой точностью, вплоть до микроотверстий.

Основные принципы те же, что и с дрелью, но в этом случае понадобится стол мощнее: вибрация при работе такого аппарата будет намного сильнее. Подвижную часть аппарата лучше всего выполнять по предварительным чертежам.

Станок для сверления печатный плат.

Вес двигателя от холодильника значительно больше, чем вес дрели целиком, стол и стойка должны быть на порядок массивнее.

Для изготовления понадобятся следующие заготовки:

• шестерня;
• подшипники – две штуки;
• две трубки;
• стальное зажимное кольцо;
• специальный шестигранник для шкива.

Стальное кольцо соединяется с двумя подшипниками, шестигранником и металлической трубкой, образуя надежный узел. Главным механизмом в таком станке являются шестерни и трубка с надпилами. Движение трубки происходит за счет соединения зубьев шестерни с надпилами. Шестигранник своей осью должен вписываться в трубку.

Описанная схема сложная и далеко не всем по силам. Оптимальным способом будет изготовление агрегата с асинхронным двигателем полностью по аналогии с самодельными станками из дрели. Единственным негативным нюансом будет его значительная вибрация во время работы.

Пошаговая инструкция

Иллюстрация	Описание действия
Подбор комплектации ФОТО: youtube.com	Подбор материалов и деталей от старой техники, пригодной для использования
Новый электронный блок ФОТО: youtube.com	Изготовление новых деталей и блоков управления
Головка с мотором и трансмиссией ФОТО: youtube.com Узел крепления вертикальной стойки к станине ФОТО: youtube.com	Сборка станка
Опробование нового станка ФОТО: youtube.com	Опробование

Собираем сверлильный станок из дрели

У нас есть колода-основание, теперь необходимо установить направляющие для дрели, по которым она будет «ездить». Есть некоторые требования для такого элемента: он должен быть новым (без люфта), а также из толстого и прочного металла, чтобы не деформировался при длительном использовании.

Лучше всего для изготовления настольного сверлильного станка своими руками подойдут два направляющих элемента, которые устанавливаются на диванах или другой мебели. Они износостойкие и достаточно мощные. Приступим к сборке сверлильного станка из дрели своими руками. Инструкцию рассмотрим пошагово, чтобы удобнее и проще было все это повторить:

ШАГ 1: привинчиваем направляющие. Необходимо взять деревянную планку с размерами 80х4х2 сантиметра, после чего привинтить на нее направляющую шурупами через каждые 2-3 сантиметра в шахматном порядке.

ШАГ 2: крепим планку. Теперь надо взять деревянную планку и привинтить ее к деревянной колоде. Можно использовать чертеж самодельного сверлильного станка из дрели, но в этом нет необходимости, поскольку на чертежах будут более сложные конструкции, а наша задача – изготовить простой и дешевый сверлильный станок. Будем ориентироваться на советы мастеров.

ШАГ 3: изготовляем посадочное место под патрон. Нам необходимо подготовить основание, на которое будет опираться корпус дрели. Патрон должен проходить легко и фиксируется инструмент только корпусом. С помощью дрели  и фрезы нужно сделать отверстие диаметром 45-50 мм, в зависимости от диаметра патрона (отверстие должно быть больше на 0,5 – 1 см).

ШАГ 4: крепим посадочную площадку к направляющим. Надо взять снова крепление типа «уголок», одну сторону привинтить несколькими саморезами к посадочной площадке, другую сторону – болтами к металлической направляющей планке. Теперь у нас есть площадка, которая двигается по направляющему желобу.

ШАГ 5: изготовляем ручку. Если вы желаете сделать самодельный сверлильный станок своими руками и не хотите потом тратить много сил, вам нужна удобная ручка для подъема и опускания основы. Закрепите на колоде уголок или крепление типа «ухо», возьмите деревянный брусок 20х30 мм, один край привинтите через 2 шайбы к колоде, а другой край с помощью стальной пластины закрепляем на посадочной платформе для дрели. Теперь самодельный сверлильный станок почти готов, осталось надежно зафиксировать инструмент.

ШАГ 6: крепление дрели хомутом. Сверлим 2 отверстия по краям платформы, пропускаем через них края большого хомута (размер зависит от высоты дрели), сверху затягиваем хомут сзади рукоятки инструмента. Перед тем как сделать сверлильный станок из ручной дрели обязательно проверьте прочность платформы, она должна быть толстая, а стальной хомут надежным (лучше использовать 2-3 сразу).

Один край пружины надо прикрепить к не движущейся части станка, а другой край к платформе. Таким образом, усилие на подъем и опускание дрели будет почти нулевое, что позволит существенно повысить точность отверстий, которые делаются с помощью данного приспособления. Сделать сверлильный станок такого типа можно буквально за несколько часов, а при наличии всех деталей – за 20 минут. Стоимость сверлильного станка будет равна стоимости электрической дрели, все остальные детали можно добыть бесплатно из вещей, которые вы собирались выбросить.

Также не помешает сделать тиски для сверлильного станка своими руками – очень полезная вещь для фиксации какой-либо детали. В большинстве случаев можно обойтись обычным инструментом с деревянными губами, поскольку надо именно удержать деталь, а не сдавить ее

Если же надо оказать большое давление, тогда обратите внимание на металлические тиски для сверлильного станка, но сделать своими руками такое приспособление будет тяжело, надо токарный станок или готовые компоненты

Теперь предлагаем посмотреть интересное видео как сделать сверлильный станок своими руками по простым и понятным чертежам:

Приспособление для закручивания и выкручивания длинных саморезов

Чтобы выкрутить или закрутить длинный саморез в дерево, понадобится приложить немало усилий. Если вы пробовали сделать это при помощи шуруповерта или электрической дрели, то знаете, что сделать это достаточно сложно. На некоторое углубление саморез «войдет» в древесину, однако закрутить его полностью электрическими инструментами практически невозможно. Вручную также сделать это крайне трудно, поэтому на помощь стоит позвать старую ручную дрель.

В переделке инструмент для завинчивания или вывинчивания длинных саморезов не нуждается. Необходимо только зажать в цанговом патроне устройства соответствующего размера биту, и приступить к делу. Эффективность применения ручного инструмента при завинчивании длинных саморезов на порядок выше по сравнению с маломощными шуруповертами и высокооборотистыми электродрелями.

Это интересно!Достижение результата зависит от правильности выбора биты под шляпку завинчиваемого самореза. https://youtube.com/watch?v=TzlY2xdK55A%3F

Как сделать простую сверлильную стойку для электродрели

Первый вариант самодельной конструкции, несмотря на свою простоту, сочетает в себе сразу несколько плюсов: низкая себестоимость и функциональность.

Затраты на реализацию этой задумки минимальные. В любом случае такая самоделка обойдется дешевле покупки самой примитивной заводской модели.

Идея изготовления стойки под дрель своими руками принадлежит автору YouTube канала MakeTools. Основной материал для изготовления конструкции — профильная труба с толщиной стенки 1,5 мм.

Размер станины сверлильной стойки — 300х300 мм (однако можно сделать основание больше, если в этом есть такая необходимость).

Высота вертикальной стойки — 500 мм (опять же, можно изменить в большую или меньшую сторону, если надо).

Подвижная Т-образная часть, к которой крепится электродрель, состоит из двух деталей: вертикальной (длина — 150 мм) и горизонтальной (длина — 100 мм).

Дополнительно используются крепежные элементы в виде болтов и гаек разного размера: М10 — для соединения деталей, М8 — для крепления дверной пружины (возвратного механизма).

Приступаем к изготовлению стойки для дрели своими руками.

Первым делом необходимо будет изготовить станину (основание). Отрезаем четыре куска профтрубы с краями под углом 45 градусов, и свариваем их вместе.

После этого отрезаем еще четыре заготовки, и привариваем их внутри получившейся рамки.

Далее необходимо будет сделать регулируемые ножки. Для этого сверлим в станине четыре отверстия по краям, и привариваем гайки. В них вкручиваем болты (они и будут выполнять роль ножек).

На следующем этапе изготавливаем подвижную Т-образную часть. Торцевое отверстие в коротком отрезке (держателе для дрели) надо будет заглушить. Из листового металла отрезаем кусок квадратной пластины подходящего размера, вставляем в профильную трубу, и обвариваем.

После этого необходимо изготовить хомут для крепления дрели. Его можно сделать из куска металлической круглой трубы. Разрезаем, подгоняем его по размеру, и затем привариваем две гайки.

Отрезаем профильную трубу 25х25 мм (длиной 500 мм). Привариваем стойку к станине. Надеваем на нее подвижную часть. К держателю привариваем хомут.

Теперь нужно будет изготовить приводной рычаг, который будет опускать подвижную часть вместе с дрелью.

Отрезаем кусок профильной трубы 20х20 мм длиной 500 мм. Привариваем к рычагу удлиненную гайку, а к подвижной части надо будет приварить болт.

Далее необходимо изготовить еще один рычаг из профтрубы длиной 200 мм. С одной стороны профиля привариваем удлиненную гайку, с другой — болт. К длинному рычагу привариваем вторую удлиненную гайку.

Изготавливаем еще одну деталь. К шляпке болта привариваем удлиненную гайку, как показано на фото ниже.

В станине стойки сверлим отверстие, вставляем и фиксируем деталь. Крепим к ней короткий рычаг. А к нему уже крепим приводной рычаг.

На последнем этапе останется только установить дверную пружину, которая после сверления заготовки будет возвращать в исходное положение механизм для перемещения дрели. Фиксируется пружина при помощи двух удлиненных гаек и болтов.

Нижняя гайка приваривается к подвижной части, верхняя — крепится с помощью болтового соединения.

Для этого в стойке надо просверлить отверстие, в которое вставляется болт (изнутри профиля). На него накручивается удлиненная гайка. Зачищаем сварные швы и красим все элементы конструкции.

При помощи этого простого приспособления вы сможете просверлить вертикальные отверстия в заготовках из дерева, фанеры или металла, и не переживать, что что-то получится криво.

Пошаговый процесс изготовления основных деталей конструкции и сборки сверлильной стойки рекомендуем посмотреть в авторском видеоролике.

Устройство сверлильного станка и как он работает

Сверлильный станок – это изделие с особенной конструкцией:

• станина (основа). Обычно это плита, выполненная из стали. Но для более компактных устройств ее можно сделать из легких видов сплавов. Именно на ней и держится все изделие в целом;
• стойка. Устанавливается вертикально на том краю основания, который дальше от мастера. Рабочий элемент станка перемещается по ней;
• рабочий элемент. Складывается из движка, рабочей головки с патроном и трансмиссии (если она имеется);
• головка. Закрепляется на стойке в нужном положении посредством стопорного механизма;
• рукоять. С помощью нее устанавливается высота шпинделя с патроном и сверлом.

Движок и рабочий шпиндель вполне могут быть расположены по обеим сторонам стойки. Тогда между валом движка и шпинделем образовывается ременная передача сразу на нескольких парах шкивов. Если перекидывать ремешок с пары на пару, можно контролировать степень скорости вращения главного рабочего элемента – сверла.

Далее представлены лучшие модели станков, которые мастер может изготовить самостоятельно у себя дома.

Подготовка к работе

Прежде чем приступить к работе, нужно продумать последовательность всех технологических операций при изготовлении самодельного станка, спланировать технологию изготовления, определиться с будущими материалами и инструментом, который понадобится в процессе работы.

Инструмент

Для изготовления станка из дрели или шуруповерта потребуется следующий инструмент:

1. Циркулярная пила или распиловочный станок.
2. Электролобзик.
3. Углошлифовальная машинка (УШМ или просто «болгарка»).
4. Дрель или шуруповерт.
5. Шлифовальный станок.
6. Различный ручной инструмент: молоток, отвертка, струбцины, корончатое сверло по дереву (или просто «коронка»), угольник, разметочный карандаш и пр.

Материал и комплектующие

Для изготовления станка своими руками потребуется следующие материалы и комплектующие:

1. Фанера 15 мм.
2. Доска сосновая, массив;
3. Мебельные направляющие для ящиков;
4. Втулка;
5. Мебельная футорка;
6. Крыльчатая гайка;
7. Крепеж: болт М6, саморезы различной длины.

Основные конструктивные элементы

Конструкция сверлильного станка из шуруповерта состоит из следующих основных элементов:

1. Основание:
   • Вертикальная рама;
   • Шпиндельная коробка;
   • Платформа (горизонтальная опора);
2. Сверлильный стол;
3. Крепление дрели (шуруповерта), использующиеся в качестве электромотора и шпинделя;
4. Дрель (шуруповерт);
5. Механизм подпружинивания и рукоятка подачи сверла.

Переносной сверлильный станок В ЧЕМОДАНЧИКЕ своими руками

Сверлильный станок можно сделать своими руками, сейчас он спрятанн в деревянный чемодан.

Очень удобен как в транспортировке, в хранении и использовании.

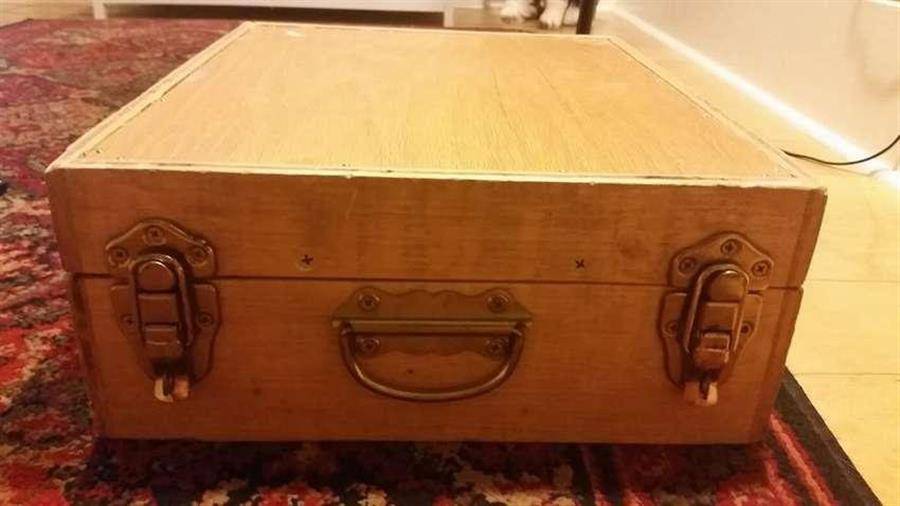

Сначала делается деревянный ящик, с защелками и крышкой на завесах:

С внутренней стороны крышка усиливается, и к ней крепятся мебельные направляющие:

На направляющих монтируется складывающееся крепление для дрели:

В нижнюю часть ящика вставляются две перегородки, образующие отсеки для хранения проводов и мелкого инструмента:

Для приведения станка в рабочее положение понадобиться не больше минуты:

Источник фото www.instructables.com/id/DIY-Portable-Dremel-Drill-Press

Читать полностью (ссылка)

Компактный сверлильный станок

Чертеж миниатюрного сверлильного станка.

Совсем не обязательно стараться сделать аппарат мощным и больших размеров. Все зависит от его назначения. Если вы, например, радиолюбитель, вам может понадобиться станок совсем небольших размеров, который может быть изготовлен на компактном настольном покрытии.

• Агрегат можно выполнить полностью из подручного материала – металлических заготовок. Единственные готовые детали в этом случае – электродвигатель и крепежные уголки. С металлическими заготовками можно поработать на фрезерном или токарном станке. Если такой возможности нет, все элементы можно приобрести в магазинах, где продаётся фурнитура для мебели.
• Станину не обязательно делать металлической, она может быть выполнена из оргстекла с основанием из двух слоев.
• Шпиндельная пластина крепится на втулке, лучше выполнить ее на фрезерном станке. Если такового нет, можно использовать обычную дрель и напильник. Во время работы эта пластина будет передвигаться по вертикали вместе с двигателем.
• На шпинделе крепится патрон, сам шпиндель состоит из вала и подшипников, он ставится во втулку для вертикального движения во время работы станка.
• Для хорошего натяжения приводного ремня и его перестановки при изменении скорости вращения устанавливается кронштейн для двигателя, в котором делаются специальные пазы для движения вдоль. Кронштейн изготовляется так же, как шпиндельная пластина.
• Скорость вращения и крутящий момент контролируются и регулируются с помощью шкива с разными диаметрами.

Домашние сверлильные машины можно делать из любых подручных материалов – пространство для инженерной мысли безграничное. Главное – соблюдать надежность и устойчивость рабочей поверхности стола и грамотный механизм вертикального движения шпинделя. Ну и точность изготовления всех деталей, включая самые мелкие. Делайте станок под свои нужды, не бойтесь самостоятельных решений, у вас все получится.

https://www.youtube.com/watch?v=kT0I8r2nvuY

Заготовки для работы

Рассматриваемый вариант намного сложнее предыдущего, поэтому требует тщательной подготовки. Проверьте наличие всех необходимых материалов:

• Плита для станины из любого материала (это может быть сталь, дерево или даже текстолит);
• Деревянный брус с сечением 40-60×40-60×500-600. Можно заменить брус на стальную трубку, главное, чтобы диаметр совпадал с примерным значением в 35 миллиметров, а погрешность значения не превышала пяти миллиметров;
• Пружина;
• Ходовой винт с параметрами Тr16×2, L = 200 мм;
• Стальной лист с примерной толщиной около пяти миллиметров;
• Кронштейн для ходового винтика;
• Маховик для винта;
• Блок приводных шкивов;
• Электрический двигатель;
• Блок с конденсаторами;
• Блок с ведомыми шкивами;
• Пружина возвратного типа для шпинделя;
• Клиновой ремень;
• Приспособление выключателя;
• Кабель сетевого типа с вилкой для использования розетки;
• Рычаг;
• Патрон для сверла;
• Различные расходные материалы для креплений – винтики и гайки.

Устройство сверлилки

Фантазия непременное условие любого творческого успеха, но в машиностроении она бесполезна без точных расчетов и сверки с проверенными опытом решениями. История станкостроения насчитывает тысячелетия – лучковые токарные и сверлильные станки с ножным приводом использовались уже в конце каменного века. По теме этой статьи проверенный образец – настольный вертикально-сверлильный станок промышленного образца. По нему и будем сверяться, выбирая и решая, как лучше сделать сверлильный станок собственноручно: в эксплуатации находятся единичные экземпляры сверлилок, которым перевалило за 100, и точность они до сих пор держат.

Устройство настольного вертикально-сверлильного станка показано на рис.:

Устройство настольного вертикально-сверлильного станка

Его основные модули станина, колонна, консоль и стол для детали. Составные части основных узлов слегка выделены цветом, а их компоненты цветами поярче. Простейший стол (не считая деревянного чурбака) – тиски. Стол поворотно-сдвижной позволяет кроме сверловки производить также некоторые фрезеровочные операции. Станина как правило наглухо крепится к верстаку или др. надежной опоре.

Винтовой зажим — фиксатор консоли сверлильного мини-станка

В работе консоль при помощи подъемно-поворотного механизма ползуна устанавливают в требуемом положении сообразно размерам и конфигурации обрабатываемой детали, и фиксируют. Подача шпинделя на рабочий ход осуществляется отдельным механизмом подачи. В любительских и промышленных для домашнего пользования конструкциях подъемно-поворотный механизм это чаще всего рука оператора, а фиксатор – винтовой зажим ползуна, см. рис. справа; по ТБ то и другое допустимо. Но что непременно должно быть в конструкции сверлильного станка по требованиям тех же ПБ, так это отбойное устройств или просто отбойник: если бросить рукоять подачи, шпиндель или каретка вместе с ним должны автоматически отскочить вверх до упора. В домашних сверлилках отбойник чаще всего пружина, установленная в подходящем месте, см. далее.

Варианты самодельных сверлильных станков

Полноценный сверлильный станок можно сделать из отслужившей свое рулевой рейки автомобиля. По ее размерам изготавливают станину, на которой крепят электродвигатель. Отлично подойдет двигатель от старой стиральной машины. Передача вращения осуществляется с помощью ременной передачи. Лучше использовать шкив с несколькими ручьями, это позволит регулировать скорость, тем самым работать с материалом разной твердости. По такой же схеме делают своими руками присадочные станки.

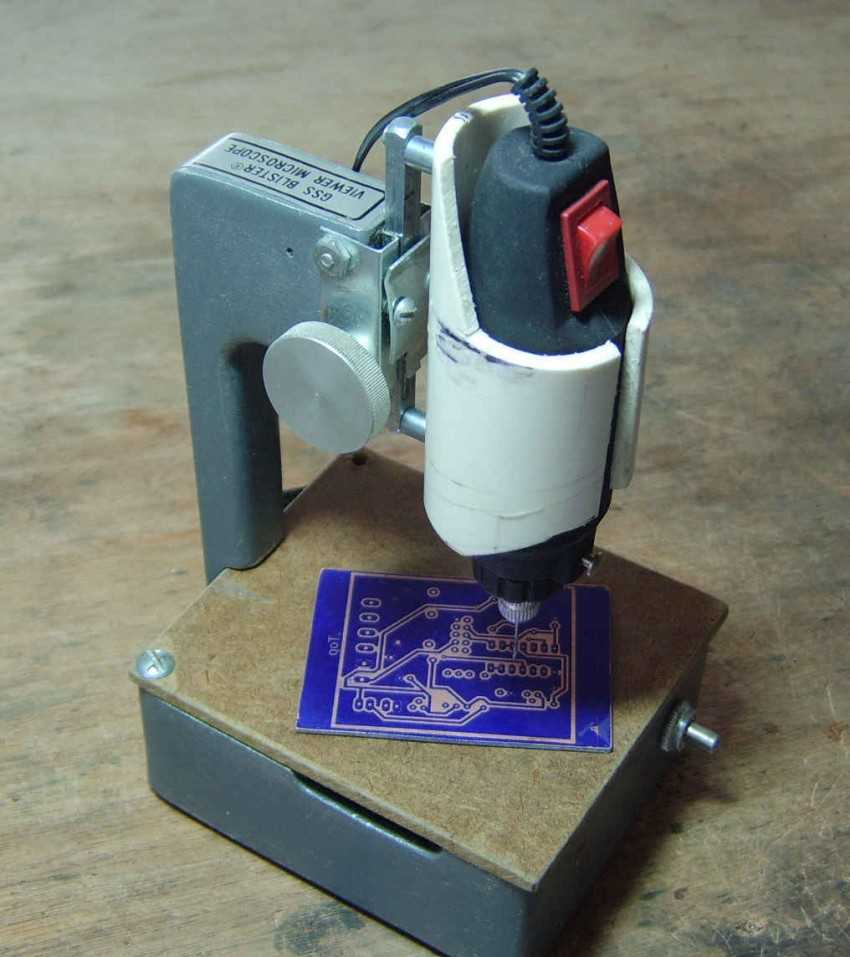

Сверлить отверстия небольшого диаметра можно на маленьком станке, изготовленном из остова старого микроскопа, на который установлен электродвигатель от магнитофона. Он гарантированно справится с тонким листовым материалом. Единственная трудность в изготовлении подобного устройства – сложно подобрать подходящий патрон.



Сверлильный станок в мастерской заметно облегчит жизнь домашнему мастеру. Даже простое самодельное устройство, изготовленное из электродрели, способно открыть перед ним новые горизонты. Сверлить дерево, металл, проделывать пазы, изготавливать мебель – все это станет возможным с самодельным сверлильным станком.

Самодельный сверлильный станок из дрели. Пошаговые фото

Закрепленная на стойке дрель многократно повышает точность и скорость работ, а собрать такой станок можно из подручного материала.

Этот сверлильный станок по праву займет свое достойное место в мастерской плотника.

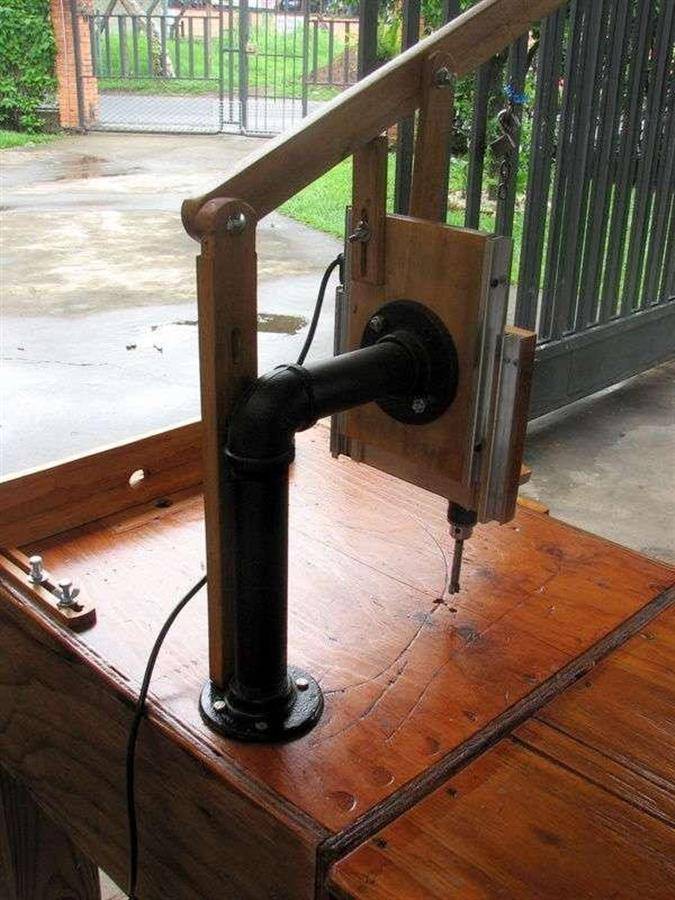

Стойка, собранная из металлической трубы и фитингов, фиксируется на столе болтами:

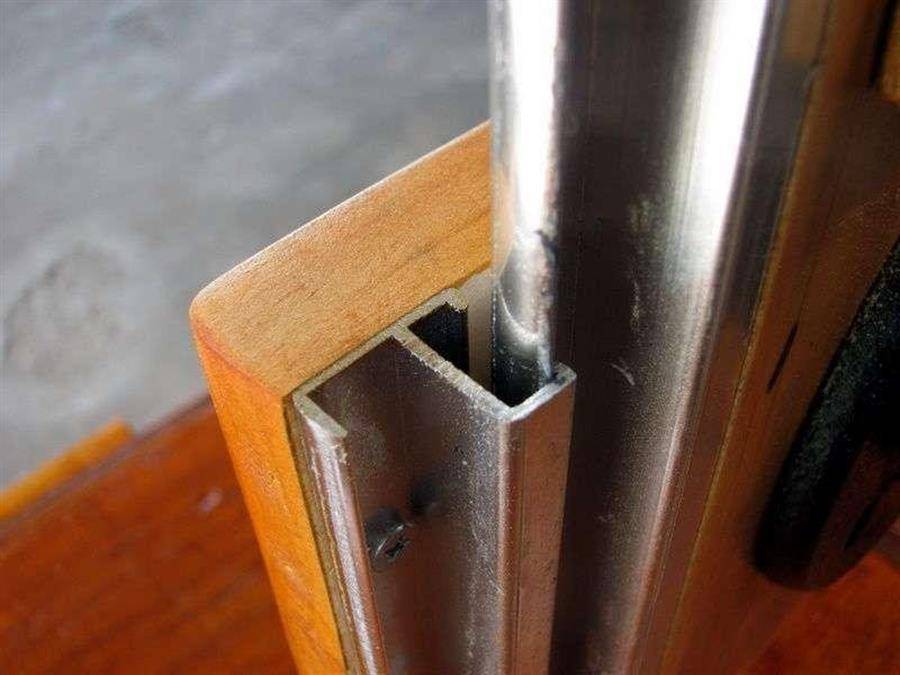

 Движется дрель по обрезкам алюминиевого трек профиля:

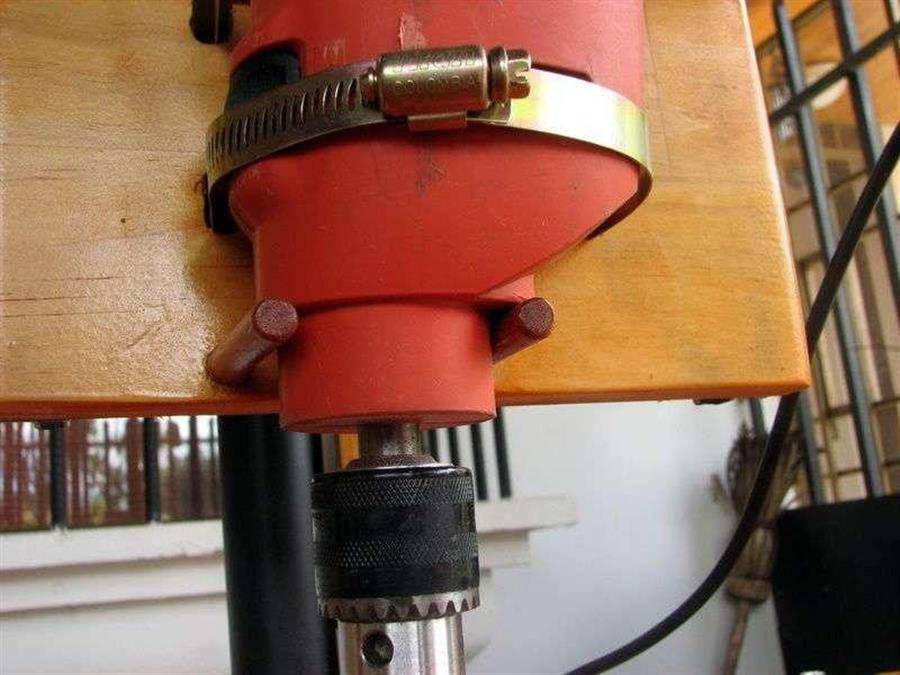

Зажимается дрель металлическими хомутами:

Регулировка высоты производится металлическими барашками:

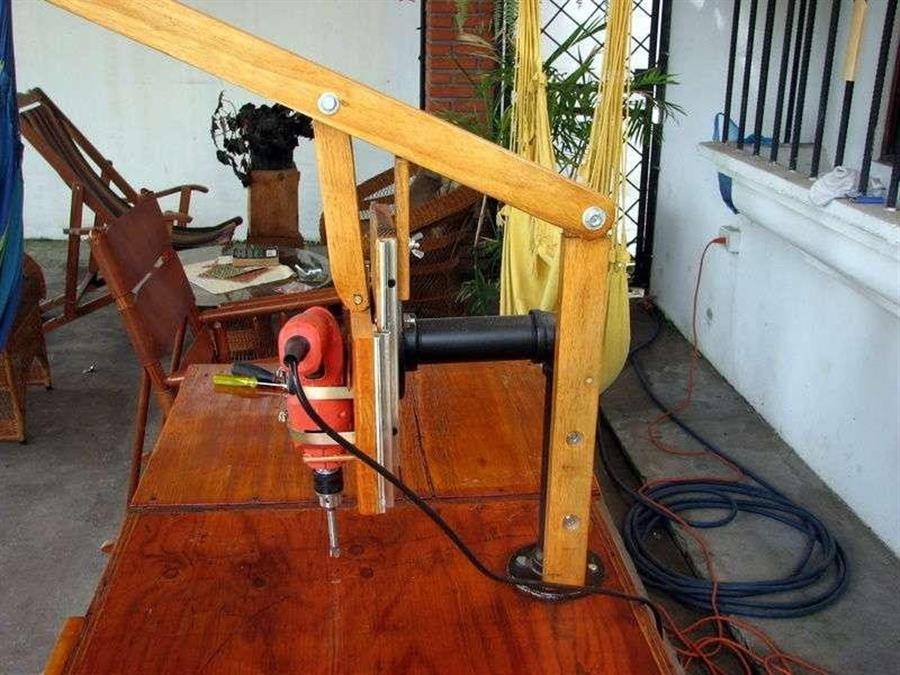

Станок, собранный из подручных материалов, выполняет свои функции:
