Автоматические гаражные ворота своими руками

Как сделать подъемные ворота своими руками

Конструкция данных ворот довольно проста, и многие владельцы гаражей решаются на изготовление подъемных ворот для гаража своими руками, используя чертежи. Весь процесс состоит из одного подготовительного и нескольких основных этапов:

• подготовка чертежей, материалов и инструментов;
• монтаж дверной коробки и направляющих;
• сборка дверного полотна;
• изготовление движущего механизма;
• установка ворот;
• монтаж системы противовесов.

Подготовительный этап

Для проведения монтажных работ потребуются следующие инструменты:

• сварочный аппарат;
• электродрель (перфоратор, шуруповерт);
• строительный уровень;
• рулетка;
• набор гаечных ключей;
• карандаш.

Для установки подъемного механизма следует приготовить:

• швеллеры и стальные уголки;
• противовесы (специальные для лифтов или чугунные болванки);
• кронштейны, уголки, металлические направляющие;
• пружины возвратного типа;
• стальной трос.

Также стоит подобрать уплотнительную ленту, которую прокладывают по всему периметру створки.

Для обшивки дверного полотна используйте металлический профлист. Он достаточно прочен, имеет малый вес и защиту от коррозии.

Монтаж дверной коробки и направляющих

Дверная коробка собирается из металлических уголков или деревянного бруса в форме буквы П. Нижнюю часть рамы необходимо заглубить в стяжку пола минимум на 2 см.

Далее монтируют направляющие шарниры. Под потолком устанавливают верхний кронштейн. Его крепят металлическими штырями в потолку. С помощью болтов на кронштейн укрепляют два шарнира.

Чтобы створку при движении не заклинивало, шарниры нужно устанавливать так, чтобы кронштейн двигался по ней свободно.

Монтаж механизма открывания

• дверного полотна, цельного или секционного;
• левой и правой стойки, которые управляют движением ворот по нужной траектории;
• двух противовесов, по одному с каждой стороны;
• устройства регулировки и фиксации стоек.

На дверную панель устанавливают 4 кронштейна с направляющими роликами-подшипниками. К нижним кронштейнам приваривают две детали для крепления троса противовеса с обеих сторон.

• стойка-швеллер, гнутая из оцинкованной стали в количестве 4 штук;
• дуга – выгнутые по шаблону две детали;
• внутренняя дуга, две детали;
• стальная пластина;
• установочный кронштейн, на каждую стойку по 3 штуки.

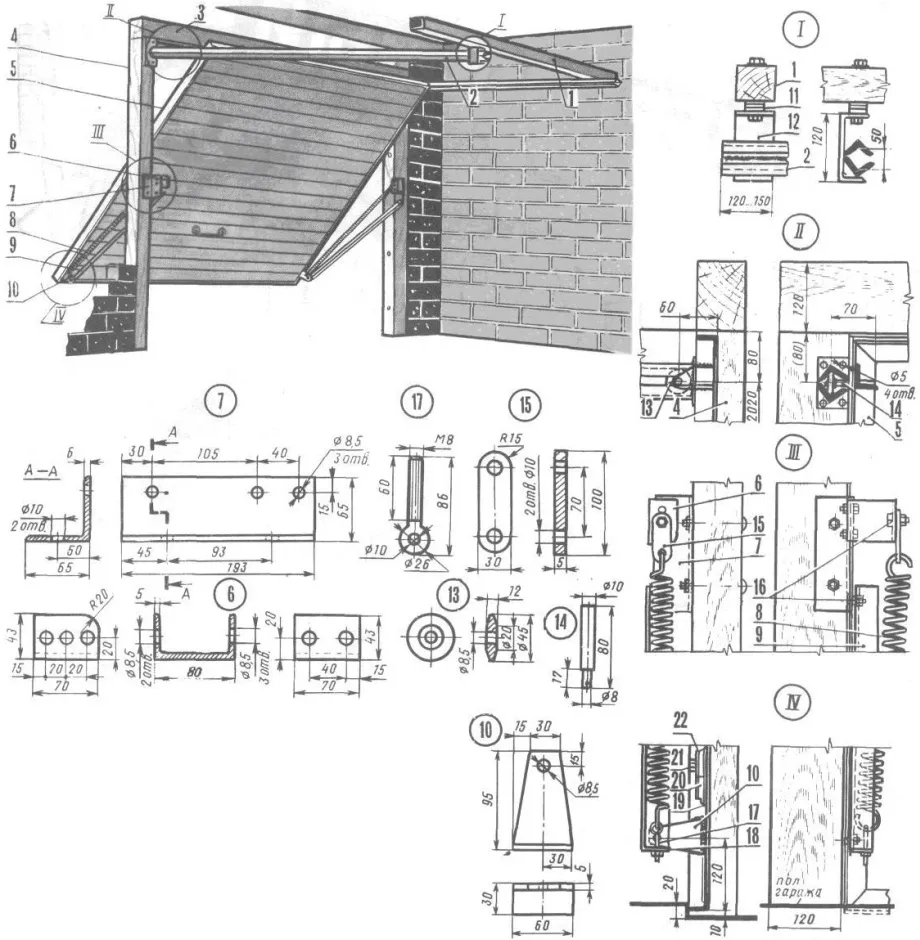

Собирать механизм следует в точном соответствии чертежам.

Собранная конструкция должна быть выполнена без малейших отклонений в плоскости дверного полотна и по расположению деталей, в противном случае возможно заклинивание при движении.

Сборка ворот

1. Стойки устанавливают на место в дверной коробке. Выровнять их строго перпендикулярно друг другу.
2. Отметить места для отверстий на потолке для установочных кронштейнов. Их должно быть 12.
3. Отодвинуть стойку и просверлить отверстия по разметке. Установить в них дюбели.
4. Вернуть стойку на место и укрепить потолочные кронштейны при помощи саморезов. До упора саморезы пока не закручивать;
5. Еще раз выставить стойку перпендикулярно проему, затем затянуть саморезы окончательно.
6. Приварить к стойкам упоры, которые будут регулировать и фиксировать расстояние между двумя стойками.

Затем все действия повторить для второй стойки. Все детали на нее следует устанавливать в зеркальном отражении к первой.

Между стойками устанавливают стяжку – металлический прут с резьбой на концах. При установке на прут наворачивают 4 гайки таким образом, чтобы они были расположены с обеих сторон упоров. Эта система позволит точно регулировать положение стоек и сохранять его долгое время.

Установка ворот с противовесами

1. В створке просверлить отверстия для кронштейнов с роликами.
2. Установить полотно между стойками.
3. Поместить ролики в пазы стоек и зафиксировать их винтами.
4. Собрать систему противовесов. Общий их вес должен быть равен весу ворот в сборе. Например, если створка весит 60 кг, каждый противовес должен весить 30 кг.
5. Установить ручки, замки и прочую фурнитуру.

После того, как все действия будут выполнены, желательно прокрасить все торцы деталей из оцинкованной стали краской по металлу для внешних работ во избежание коррозии.

На этом этапе монтаж гаражных подъемных ворот можно считать законченным.

Откатные ворота

В таких воротах створка отъезжает в сторону при помощи системы из направляющих и роликов. Ворота могут устанавливаться снаружи и внутри гаража.

Откатные ворота

Достоинства и недостатки

Среди главных достоинств откатных ворот нужно отметить такие моменты, как:

• надежность;
• долговечность;
• прочность;
• экономия пространства;

• сравнительно невысокая стоимость.

  Откатные ворота

Главным недостатком является тот факт, что установить подобные ворота можно только на гараже с широким фасадом. Его ширина должна быть, по крайней мере, такой, чтобы на нем могла полностью поместиться отъезжающая створка.

Такие ворота можно изготовить и смонтировать самостоятельно. Сами створки изготавливаются практически по такому же принципу, как створки обыкновенных распашных ворот. Различия присутствуют лишь на этапе монтажа – вместо петель применяются направляющие и ролики.

Это интересно: Оптимальная ширина ворот для гаража: изучаем суть

Устройство и схема работы складных ворот для гаража

Система подъёмных (щитовых) ворот является довольно простым механическим устройством. Основными и несущими нагрузку элементами, являются рама, направляющие и рычажно-пружинный механизм, перемещающий створку. Управление механизмом может быть как ручным, так и с использованием электропривода управляемого пультом ДУ (дистанционное управление). При открывании ворот задействованы рычаги прикреплённые к нижней части створки, и две направляющие для движения роликов, закреплённых вверху в торцах створки. Открывание осуществляется поднятием за ручку нижней части створки и делается довольно легко, так как в открывании ворот помогают растянутые пружины рычажного механизма.

Схема работы подъёмного механизма

Существует две разновидности механизма для подъёмных ворот:

1. Рычажно-пружинный — довольно простой и надёжный механизм, пользующийся популярностью среди владельцев гаражей. Особенности монтажа: точное регулирование натяжных пружин и высокое качество и точность монтажа направляющих для роликов.
2. С противовесами — используется в основном на воротах с большим весом створки. Трос прикрепляется к нижним углам створки и проходит через блок к противовесу, укреплённому на другом крае лебёдки.

Схема подъёмных ворот

Подготовка к постройке схемы: чертежи и размеры

Чтобы правильно сделать и установить гаражные ворота, надо определить размеры конструкции и разобраться с материалом, из которого она будет изготавливаться.

Подбираем материал

Створки изделия должны быть легкими и надежными, и поэтому специалисты советуют пользоваться сэндвич-панелями, поликарбонатными листками или профнастилом. Перечисленные материалы обладают следующими преимуществами:

• простота монтажа;
• невысокая стоимость;
• разновидность покрытий;
• небольшой вес.

На этапе выбора материалов следует разобраться с электрическим механизмом, который будет отвечать за работу изделия. Для небольших гаражей отлично подойдут механизмы линейного типа, так как они компактные и не занимают много свободного места.

Подготовка инструмента и расчет материала

Определившись с материалом, занимаются предварительной подготовкой рабочего инструмента. Для создания ворот автоматического типа понадобятся:

• отвертка;
• кисточка для покраски поверхности ворот;
• сварка для соединения металлических элементов;
• дрель для сверления крепежных отверстий;
• уровень;
• рулетка;
• молоток.

Также надо определить количество материалов:

• арматурные прутья с диаметром в полтора сантиметра;
• металлические трубки с сечением 40 х 20 миллиметров;
• железные листы для уплотнения створок;
• две трубки с сечением 10 х 10 сантиметров.

Способы управления гаражными воротами

Ворота в гараж можно открывать и закрывать вручную или при помощи автоматики.

Второй вариант особенно подойдёт для роллетных, секционных конструкций.

Как мы уже отмечали автоматическое устройство может управляться с помощью пульта дистанционного управления или приложения в смартфоне.

Такой способ даёт возможность не выходить из машины при въезде в гараж, что будет прекрасным решением в ненастную погоду, не требует физических усилий.

Однако у него есть одно «но». В случае внезапной поломки владелец не сможет оперативно закрыть или открыть ворота, потеряет время на решение данной проблемы.

Виды гаражных ворот

Для начала необходимо определить, какая именно модель будет использована для гаража. В наше время немало их видов, и хозяину нелегко определиться с выбором.

Секционные ворота

Представляют собой набор панелей (сдвижных секций), соединенных между собой петлями. Крепятся и передвигаются по специальным направляющим вверх. При открывании поднимаются одна за другой и заходят в нишу под потолком. Секционные ворота для гаража очень удобны.

Секционные складные ворота используются в частных домах, на фермах, паркингах.

Около частного дома

Преимущества: удобство, защита от взлома, универсальны в использовании. Недостатки: высокая стоимость, складывающиеся конструкции подвержены порче.

Распашные ворота

Распашная модель – классическая гаражная конструкция, состоящая из двух створок, подвешенных на петлях к опорным столбам. Самая распространенная модель. Существует 2 вида: простые и автоматические ворота. Основными достоинствами считают простоту конструкции и надежность.

Недостаток – трудности, связанные с открыванием зимой: необходима чистка снега. Также требуется систематическая смазка петель. Хозяину несложно сделать своими руками именно такие ворота для гаража.

На фото представлен распашной вариант конструкции.

На загородном участке

Откатные ворота

Новая современная модель. Выглядят эстетично и просты в использовании. Принцип действия: внизу и вверху проема крепятся направляющие, по которым 2 створки съезжаются и разъезжаются. Бывает 2 вида открывания: автоматический и ручной. Преимущества: компактные, не занимают много места, долгий срок службы, надежность.

Недостаток – нужен систематический уход за роликовой системой: необходимо исключить попадание снега, воды, посторонних предметов.

Откатной вариант

Подъемно-поворотные ворота

Это наиболее практичные и удобные вертикальные конструкции. При открывании лист металла поднимается вверх и ложится горизонтально в виде козырька. Конструкция такого механизма несложная. Полотно крепится на раму и движется вокруг оси, меняя горизонтальное положение на вертикальное. Откидные ворота удобны в эксплуатации.

Чертеж подъемной конструкции

Достоинства: стойкость к коррозии и взлому, не требуют дополнительного места.

Недостатки подъемно-поворотных конструкций: высокая стоимость, подходят для проемов только прямоугольной формы, в открытом виде уменьшают высоту проема на 25 см. Сделать подъемные ворота для гаража на даче своими руками будет достаточно проблематично, так же, как и подъёмно-поворотные.

Перечень элементов

Инструменты и материалы

Чтобы собрать качественную распашную конструкцию самостоятельно, потребуются навыки обращения с базовым строительным инструментом, а также умение пользоваться сварочным аппаратом. Соединять детали при помощи крепежа нельзя: в таком случае надежность конструкции будет недостаточной. Саморезы пригодятся только при монтаже внутренней обшивки створок.

Для работы потребуется следующий набор инструментов:

• ручной сварочный аппарат — новичку лучше выбрать инвертор для дуговой сварки, им проще пользоваться;
• электрогенератор достаточной мощности для сварки, если нет возможности подключения к электросети;
• болгарка с набором кругов для резки и шлифовки;
• шлифовальная машинка;
• дрель со сверлами по металлу;
• шуруповерт;
• кисть или валик;
• измерительные инструменты — рулетка, набор металлических угольников, уровень.

Набор необходимых материалов зависит от особенностей проекта. В общем случае потребуется подготовить:

• стальной прямоугольный профиль или уголки для изготовления рамы ворот, каркаса и ребер жесткости створок;
• 6 усиленных приварных петель;
• листовой металл;
• стальные прутья;
• набор саморезов;
• деревянные бруски;
• жидкие гвозди;
• утеплитель — минеральная вата или пенопласт, небольшое количество фольгированного пенополиэтилена;
• листовой материал для внутренней обшивки;
• грунтовка и краска;
• монтажная пена.

Дополнительно следует приобрести замок, запоры, дверные ручки и другую фурнитуру.

Принцип действия и особенности устройства

Автоматические распашные ворота зачастую имеют в своей комплектации калитку, кроме того, их размер может регулироваться, в зависимости от потребностей покупателя. Высота таких изделий способна достигать в отдельных случаях до 5 метров, что будет также выполнять функцию защиты дома. Что касается самого механизма действия, то ворота открываются либо наружу, либо же внутрь. Первый вариант считается более практичным и используется чаще.

Конструкция состоит из следующих основных элементов:

• петли и створки;
• опорные ручки и столбы;
• электропривод и упор.

При этом электропривод может быть либо линейного типа, либо рычажный. Автоматическое закрытие или открытие ворот происходит с помощью дистанционного управления, с использованием радиобрелока либо стационарного выключателя. Если по каким-то причинам отсутствует электропитание, то открытие происходит привычным путем.

Виды автоматики

Простоту подъема гаражных ворот обеспечивают специальные электроприводы. Управление происходит с помощью дистанционного пульта. В итоге авто без препятствий въезжает в помещение, а владелец не покидает уютного салона. Немецкий бренд «Hörmann» поставляет в Россию несколько моделей автоматики.

По методу установки

Потолочные приводы – передают тяговое усилие через направляющую шину на верхнюю кромку полотна, тем самым, открывая и закрывая проем. Комплект состоит из головки привода, направляющей шины, пульта управления и крепежных элементов. Оборудование монтируют внутри гаража, на потолке.

По типу размещения Источник twitter.com

По весу

Инженеры Hormann проектируют приводы под определенную площадь и вес створки. Чем больше полотно по площади, тем оно тяжелее и тем мощнее должно быть устройство.

Для гаражных ворот с небольшой площадью полотна подойдут модели с тяговым усилием до 600 H, для ворот с большой площадью полотна или оснащенных калиткой лучше выбрать привод с запасом по мощности. Модели бренда «Hörmann» варьируются от 500 до 750 Н.

Варианты исполнения автоматикиИсточник davir.com.ua

По частоте использования

Автоматику гаражных ворот подбирают с учетом количества суточного открывания и закрывания. Привод функционирует в течение нескольких минут, после чего электромотор должен отдыхать. Цикличность работы оборудования для загородного дома варьируется в пределах 5-20 раз в сутки

Промышленные модели рассчитаны на более высокую интенсивность, поэтому, если вы планируете активно пользоваться оборудованием, то обратите внимание именно на них

Ворота в коттедже за день открываются в среднем около 4 раз. Не стоит брать мощное промышленное оборудования для этих целей. Автоматика «Hörmann» рассчитана минимум на 25 000 циклов. Если в семье один автомобиль, то ресурса хватит минимум на 17-20 лет эксплуатации.

По частоте использованияИсточник marketvorot.com

Расчет материалов и список инструментов

Для того чтобы изготовить автоматические ворота, нет необходимости в подготовке специального оборудования и инструмента. При изготовлении автоматического привода, возможно, потребуется выточка некоторых деталей на токарном станке.

В целом, для всей работы потребуется следующий перечень инструментов:

• гаечные ключи (набор);
• болгарка;
• сварочный аппарат;
• заклепочник;
• рулетка;
• чертилка из инструментальной стали;
• строительный уровень.

Помимо перечисленных инструментов, потребуются для проведения земляных работ емкости для подготовки растворов, лопата, трамбовка, материалы для установки опалубки. Также нужна защита всех поверхностей из металла от атмосферного воздействия. Для этого нужно подготовить преобразователь ржавчины, алкидную краску для наружных работ, грунтовку по металлу.

Материалы для откатных ворот

Чтобы автоматические ворота служили долго, необходимо подобрать качественные комплектующие.

Для расчета необходимых материалов для откатных ворот нужно определиться со следующими параметрами: размер проема, высота ворот, размер фундамента и тип зашивки полотна.

Для изготовления рамы потребуется 2 вида профильных труб:

• для внешнего каркаса параметры материала – 60х30х2;
• для внутреннего – 30х30х2.

При изготовлении рамы также потребуется направляющий профиль с параметрами – 60х70х3,5.

Рассмотрим расчет материалов для наиболее распространенного воротного проема 4х1,9 м, для которого используется профиль 60х30:

1. длина направляющей с расчетом противовеса рамы – 6 м;
2. 2 боковины, включая направляющую (60 мм) – 1,84*2=3,68 м;
3. для верха потребуется 4 м, и здесь необходимо еще и учитывать то, что полотно должно скрываться за столбами. Для этого достаточно будет дополнительно еще добавить по 15 см с каждой стороны. В итоге, для верха потребуется следующий расчет: 4м+0,15м+0,15м=4,30м;
4. на диагональ противовеса потребуется 2,8 м, но обязательно стоит брать материал с запасом, поэтому здесь потребуется – 3м.

В итоге, для изготовления внешней рамы потребуется стальной профиль с параметрами 60х30х2 длиной 17 м.

Расчет материалов, необходимых для изготовления внутренней рамы:

• необходимо подготовить 4 стойки по 1,8 м, две из которых привариваются к внутренней стороне рамы внешнего каркаса с правой и левой стороны, а остальными двумя разделить полотно на 3 части;
• горизонтальный профиль – 3 шт. по 4,25 м, которые привариваются к верхней и нижней части внешнего каркаса.

Исходя их вышеописанного расчета, для изготовления внутренней рамы потребуется 20 м профиля с параметрами 30х30х2.

Расчет направляющей выглядит так: 4 м (ширина проема) + 2 м (противовес). В итоге, для изготовления направляющей потребуется 6 м профиля с параметрами 60х70х3,5.

Материалы для раздвижных ворот

При изготовлении распашных ворот потребуются следующие материалы:

• профильная труба для изготовления рамы с параметрами 60х40х1,5 или 40х20х1,5;
• труба для стоек, выбор параметров которой зависит от веса готовых ворот;
• регулируемые или нерегулируемые петли для ворот;
• механические или электромеханические замки;
• обшивка;
• автоматика.

Для того чтобы изготовить распашные ворота с параметрами 2868х2918 мм потребуется:

• 2 стальных листа шириной 1,5 м и высотой 3 м;
• для П-образной рамы необходимо профильной трубы 18 п. м, а для замкнутой – 24 п. м

Необходимо подготовить 4 воротных петли, диаметр которых должен составлять не менее 36 мм.

Коротко о главном

Хозяева машин все чаше делают выбор в пользу подъемных ворот: перемещение створки под потолок удобнее распашных створок, особенно, если процесс автоматизирован. Подъемно-поворотную систему несложно сделать своими силами, чего нельзя сказать о секционной разновидности конструкции.

Чтобы конструкция получилась надежной и функциональной, важно правильно рассчитать ее параметры, подготовить гараж и проем. При сборке необходимо обеспечить прочное соединение деталей и теплоизоляцию помещения

Есть много способов улучшить конструкцию подъемных ворот: сделать окно, чтобы улучшить освещение, поставить стопоры, чтобы сделать работу устройства безопасной.

Вопрос

Выбор

Разнообразие гаражных конструкций затрудняет выбор. Хозяин автомобиля прежде всего озабочен безопасностью своего транспорта. Только потом он учитывает остальные характеристики, такие, как удобство в эксплуатации, цена, габариты конструкции.

Таблица сравнения основных характеристик гаражных ворот.

Сравнение характеристик

Руководствуясь показателями в таблице, можно сказать, что выбор – только за покупателем. Все зависит от стоимости и надежности. Например, распашные и секционные модели хорошо ставить в домашнем гараже, но они не подойдут для гаражных кооперативов, так как имеют невысокую степень надежности.

Подъемно-поворотные ворота для гаража подойдут для любого строения, но их главный недостаток – высокая стоимость. Из-за невысокой цены для частного гаража подойдут распашные ворота. При необходимости их можно утеплить, автоматизировать и усилить дополнительным листом металла. К тому же несложно сварить ворота для гаража в домашних условиях.

В процессе установки

Установка автоматических ворот

Установка автоматических ворот призвана не только обеспечить владельцев дачных участков, складов и гаражей удобством во время использования, но и гарантируют высокий показатель безопасности от проникновения внутрь помещения посторонних лиц. Данное решение станет наилучшим выходом, если вы переживаете за сохранность имущества, автотехники или производственного, дорогостоящего оборудования.

Автоматические ворота обладают рядом преимуществ, которые выгодно отличают их от более простых аналогов:

• Наличие надежного электропривода автоматических ворот позволяет нажатием на одну кнопку пульта открывать или закрывать створки без необходимости покидать авто в дождь или испытывать прочие неудобства при ручном управлении;
• Использование надежных материалов (металлов) гарантирует длительный срок эксплуатации автоматических подъемных ворот, даже при условии максимально активного использования;
• Подъемные, секционные или ролльворота отличаются хорошей ремонтопригодностью (в случае возникновения неисправности отдельную створку или подвижный механизм легко снять и отправить на техническое обслуживание без необходимости производить демонтаж всей конструкции).

Что касается стоимости установки автоматических ворот, то здесь все определяет используемый при производстве материал. Если заказчики планируют установить наиболее качественные и престижные автоматические ворота, то здесь не обойтись без солидных финансовых вложений. С другой стороны, нужда в установке простых автоматических ворот не потребует от вас больших бюджетных трат.

Что учесть при расчете размеров

Маленький пост – не место для размещения подробных чертежей. Их можно найти в интернете, на специализированных ресурсах или форумах, или сделать собственный чертеж. Все же поделюсь с некоторыми соображениями, которые подскажут правильное направление:

Чтобы ворота получились качественными, важно правильно задать размер полотна. Это также положительно скажется на стоимости конструкции.
Ширину ворот рассчитывают так, чтобы автомобиль мог свободно, не теряя зеркал заднего вида, въехать внутрь

Стандартная ширина машины 1,8-2 м, с каждой стороны надо добавить по полметра. В итоге достаточным будет проем примерно 3 м в ширину.
Для определения высоты используют тот же принцип. Стандартной высотой для гаражных ворот считается 2,1-2,5 м.
Если автомобиль более компактный, чем стандартное авто, не стоит занижать размеры проема, исходя из его габаритов. Со временем вы можете заменить машину, а вот с воротами это проделать намного труднее; демонтаж системы и установка новой – процедура затратная.

Пример чертежей подъемной конструкции

Ответы на часто задаваемые вопросы о выборе гаражных ворот

Ответим на частые вопросы по самостоятельному возведению ворот для гаража.

Какой стандарт для гаражных ворот?

При расчёте стандартных размеров ворот из металла нужно руководствоваться ГОСТом 31174-2017.

Также отметим, что у зарубежных производителей таких конструкций есть свои стандарты.

Какой привод для откатных ворот лучше выбрать?

На рынке можно приобрести различную автоматику для ворот откатного типа.

Продавцы предлагают европейские и азиатские (в основном, Китай) модели.

Первые обладают повышенным сроком эксплуатации, сделаны из качественного материала, но разочаровывают покупателей дорогой ценой.

Вторые – наоборот, привлекают доступной, «китайской» стоимостью приводов. Однако надёжность таких устройств может огорчить потребителя.

Среди известных брендов производителей такого товара можно отметить:

1. Hormann (Германия).
2. Professional (КНР).
3. Nice (Италия).
4. BFT (Италия).
5. Doorhan (Россия).

Виды автоматических ворот?

Гаражные ворота с автоматической системой управления могут быть: откатными, секционными, рулонными, распашными, а также подъёмно-поворотными.
