Зарядное устройство для аккумулятора автомобиля: как сделать своими руками, варианты, схемы, правила

Самодельные ЗУ

Решение собрать самодельную зарядку для аккумуляторных батарей обычно продиктовано 2 основными причинами:

• отсутствуют деньги на покупку заводского ЗУ, либо автомобилист банально не видит смысла в таких тратах;
• есть желание попытаться собрать нечто подобное своими руками, спортивный или профессиональный интерес.

В обоих случаях нет существенных преград для того, чтобы приступить к изготовлению самодельного зарядного устройства для автомобильных аккумуляторов своими руками.

Есть возможность собрать как простую, так и более сложную схему.

Наиболее популярными и востребованными среди автолюбителей являются такие ЗУ, собранные на основе:

• лампочки и диода;
• выпрямителя.

Это довольно простое, но достаточно эффективное зарядное устройство, которое точно подойдёт для обслуживания автомобильного аккумулятора. Чтобы собрать оба узла своими руками, специальное образование или большой опыт не потребуются.

Лампочка и диод

Если быть точнее, то зарядка собирается из лампочки, а также из полупроводникового диода.

Применять этот вариант ЗУ актуально, если аккумулятор сел и имеющегося заряда не хватает для запуска двигателя. В качестве постоянного зарядного устройства эта схема подходит не самым лучшим образом.

Но всё же именно за счёт быстрой сборки и способности запустить мотор она получила широкое распространение.

В состав схемы входят:

1. Лампа накаливания. Подойдёт самая обычная лампочка, примерно на 100–150 Вт.
2. Диод. Брать следует именно полупроводниковый диод. Он отличается тем, что проводит ток лишь в одном направлении. С его помощью переменное напряжение будет преобразовываться в постоянное. Диод должен выдержать довольно высокую нагрузку.
3. Штекер, обеспечивающий подключение ЗУ к розетке.
4. Провода с клеммами, так называемыми крокодилами, чтобы соединиться с АКБ.

Принцип сборки схемы заключается в том, чтобы:

• лампочку соединить с плюсом АКБ и в разрыв между ними подключить диод, а с другой стороны вывести на плюс штекера;
• минус соединить со штекером;
• изолировать все соединения и контакты;
• включить ЗУ в розетку.

При условии, что используется лампочка на 100 Вт, ток заряда составит примерно 0,17 А. То есть на зарядку АКБ потребуется порядка 10 часов.

Важно учитывать, что таким ЗУ можно лишь подзарядить немного севшие батареи, которые сами не способны запустить мотор. Если у батареи глубокий разряд, эта схема не подойдёт

Выпрямитель

Ещё один пример простейшего ЗУ. Рассматриваемое зарядное устройство, предназначенное для АКБ, состоит в основном из выпрямителя.

Есть 2 главных компонента схемы. Это сам выпрямитель, а также преобразователь напряжения.

Для зарядки можно использовать 3 вида выпрямителей. Они могут заряжать с помощью тока:

• переменного;
• постоянного;
• ассиметричного.

Среди всех этих вариантов наиболее предпочтительным выглядит именно последний.

Для сборки ЗУ потребуется соответствующий вариант выпрямителя и хороший усилитель тока.

Конструктивно выпрямитель состоит из:

• предохранителя;
• мощного диода;
• стабилитрона;
• выключателя;
• переменного резистора.

Собрать схему несложно.

Сборка предусматривает выполнение таких рекомендаций:

• подготовить предохранитель требуемого номинала;
• найти трансформатор мощностью до 150 Вт с выходным напряжением около 21 В;
• отыскать подходящий резистор типа МЛТ 2;
• взять выпрямитель, рассчитанный на ток минимум 5 А;
• усилитель можно собрать из 2 транзисторов типа КТ825;
• чтобы улучшить охлаждение, при установке транзисторы устанавливают на радиаторы.

Сборку выполняют навесным методом. То есть нужна старая плата, предварительно очищенная от дорожек. На ней размещаются все компоненты и соединяются проводами.

Основным преимуществом рассматриваемой схемы считается возможность регулировки параметров выходящего тока для зарядки источников питания. Но есть и минус. Это необходимость поиска всех составляющих компонентов, а также повышенные требования к качеству и точности их установки и соединения между собой.

У этой схемы есть упрощённый аналог. В нём используют выпрямитель, трансформатор, а также лампочку на 12 В и 40 Вт. Суть схемы в том, чтобы выпрямитель и лапочку подключить к минусовой клемме АКБ, соединив их с трансформатором. А плюс от трансформатора идёт напрямую к положительной клемме аккумулятора.

Как зарядить аккумулятор автомобиля зарядным устройством?

https://youtube.com/watch?v=NtyMNbsod7A

Как пользоваться зарядным устройством для автомобильного аккумулятора?

Пользование любым зарядником хоть автоматическим, хоть ручным сводится к 5-и основным вещам:

1. Присоединение проводов к аккумулятору.
2. Включение ЗУ.
3. Выставление определенных режимов.
4. И включения рубильника для начала заряда.
5. Отключение зарядного устройства.

Как подключить зарядное устройство к аккумулятору?

Алгоритм зарядки автомобильного аккумулятора:

1. Сначала ознакомьтесь с инструкцией по эксплуатации.
2. Отыщите хорошо проветриваемое помещение.
3. Убедитесь, что в помещение не будет ни каких источников огня.
4. Если вы собираетесь заряжать АКБ вне автомобиля, отсоедините провода.
5. Вытащите батарею.
6. Перенесите батарею с помощью специальных ручек в подготовленное место.
7. Очистите клеймы с помощью пищевой соды и воды.
8. Не прикасайтесь к белому налету, это застывшая серная кислота.
9. Открутите пробки на АКБ.
10. Налейте дистиллированную воду в каждое отверстие до нужного уровня. Это следует делать если батарея не обслуживаемая.
11. Закройте пробки, если аккумулятор не оборудован пламегасителями положите на пробки мокрую тряпку. Если крышки запечатаны, не трогайте их.
12. Расположите зарядной прибор на максимальном расстоянии от батареи.
13. Установите переключатель выходного напряжения ЗУ в положения передачи напряжения. Если на ЗУ есть регулятор, установите его на минимальный уровень.
14. Присоедините провода зарядника к батареи в соответствии с полярностью.
15. Подключите прибор к сети.
16. После зарядки отсоедините вилку от розетки.
17. Отсоедините провода от источника питания.
18. Поставьте батарею на место в автомобиль.
19. Присоедините провода транспортного средства.

Кабель для зарядных устройств автомобильных аккумуляторов

Традиционно для зарядников используются два кабеля, сечением не менее 1 мм. Цвета проводов обычно красный «+» и черный «-». В действительности можно брать провода любого цвета, главное соблюдайте полярность.

Для удобства на конце кабеля необходимо прикреплять зажим по типу крокодила. Это позволит проводу надежно держаться и касаться контактов аккумулятора.

Как избежать 2-х ошибок при зарядке аккумуляторной батареи

Необходимо соблюдать основные правила, чтобы правильно подпитать батарею на автомобиле.

1. Напрямую к электросети аккумуляторную батарею запрещено подключать. Для этой цели и предназначается зарядные устройства.
2. Даже если устройство изготавливается качественно и из хороших материалов, всё равно потребуется периодически наблюдать за процессом зарядки, чтобы не произошли неприятности.

Выполнение простых правил обеспечит надежную работу самостоятельно сделанного оборудования. Гораздо проще следить за агрегатом, чем после тратиться на составляющие для ремонта.

Самое простое зарядное устройство для АКБ

Мощное импульсное зарядное устройство для автомобильного аккумулятора

Такой блок питания был создан после того, как сгорел мой лабораторный БП, который прослужил всего пару месяцев. Было решено из подручных средств собрать мощный сетевой ИБП, который при желании можно было использовать в качестве зарядного устройства для автомобильных аккумуляторов.

За основу была взята схема полумостового инвертора на драйвере IR2153. По идее, такой инвертор можно собрать из подручного хлама, почти все основные компоненты можно снять из компьютерного блока питания.

На входе питания собран простой сетевой фильтр, пленочные конденсаторы 0,1мкФ подобраны с рабочим напряжением 400 Вольт до и после дросселя, сам дроссель выпаян из платы компьютерного блока питания. На кольце намотаны две независимые обмотки проводом 0,9мм, количество витков каждой обмотки — 10.

Термистор на входе питания защищает полевые ключи от бросков напряжения во время включения схемы. Диодный мост — можно взять готовый или же собрать из 4-х выпрямительных диодов с обратным напряжением не менее 400 вольт и током 1,5-3 А, в моем случае использован готовый диодный мост на 600 Вольт 4А.

От емкости электролитов зависит основная мощность, электролиты легко можно найти в любом компьютерном блоке питания. Мощность инвертора с таким раскладом компонентов составляет порядка 200ватт.

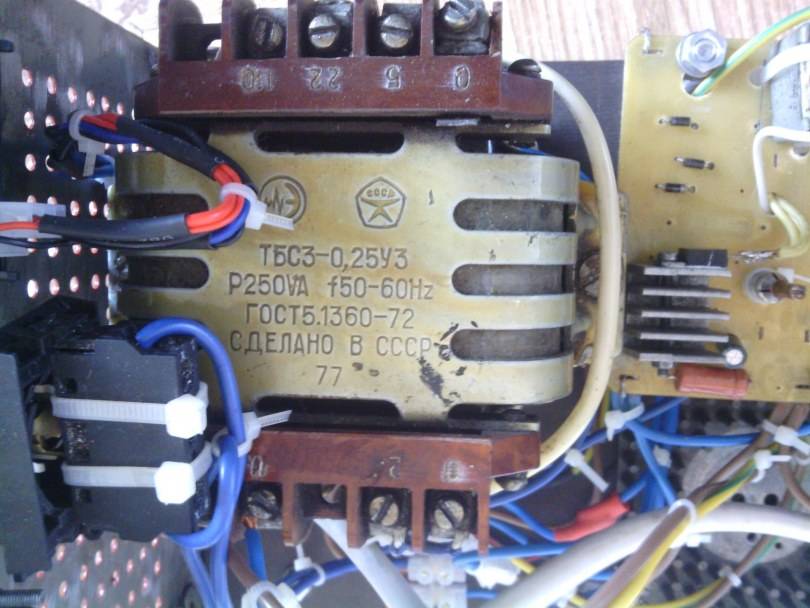

Трансформатор тоже был взят готовый, от того же компового блока питания. Поскольку ИБП должен работать в качестве лабораторного БП, то диапазон выходных напряжений должен быть широким. Трансформатор от компьютерного БП позволяет получить 24 Вольт без переделок, чего вполне достаточно для штатных радиолюбительских дел. Увеличить выходное напряжение можно двумя способами — повышением рабочей частоты генератора или же перемоткой импульсного трансформатора.

Ограничительный резистор 47К брать с мощностью 2 ватт, он обеспечивает питание микросхемы, номинал резистора может отклоняться на 10% в ту или иную сторону. В качестве диодного выпрямителя использована мощная сборка Шоттки, которая в себе содержит два мощных диода по 30А.

После выпрямителя напряжение сглаживается конденсатором 50Вольт 1000мкФ, чего вполне достаточно, но при желании можно увеличить емкость.

Полевые ключи обязательно должны быть высоковольтными, можно использовать ключи типа IRF740/IRF840 и другие. Хочу также заметить, что мощность такого блока питания можно поднять до 400 ватт, при этом заменяя только электролиты, крайне не советую повышать мощность более 500 ватт.

Какой же блок питания без защиты от КЗ? Изначально думал реализовать защиту в первичной цепи схемы, но это будет уже трудно настраиваемая схема, поскольку у многих возникают проблемы связанные именно с защитой, а поскольку изначально мне захотелось собрать устройство, которое бы могли повторить радиолюбители не имеющие нужного опыта работы с ИИП, то решил отказаться от идеи, этим не портить и не усложнять основную схему.

Сама защита реализована на отдельной плате, состоит из двух транзисторов. Номиналом шунта можно грубо настроить ток срабатывания защиты, номиналом переменника, можно более точно настроить на нужный ток срабатывания.

При КЗ и перегрузке блока питания, загорится индикатор и питание отключается, блок выходит из защиты моментально, при отсутствии кз или перегруза на выходе.

Полевой транзистор практически любой, с током 20-100A, можно использовать ключи типа irfz44, irfz40, irfz24, irfz46, irfz48, irf3205 и другие. Регулятор мощности — одна из важнейших частей блока питания. За основу взял схему ШИМ регулятора, поскольку такое управление имеет очень много плюсов.

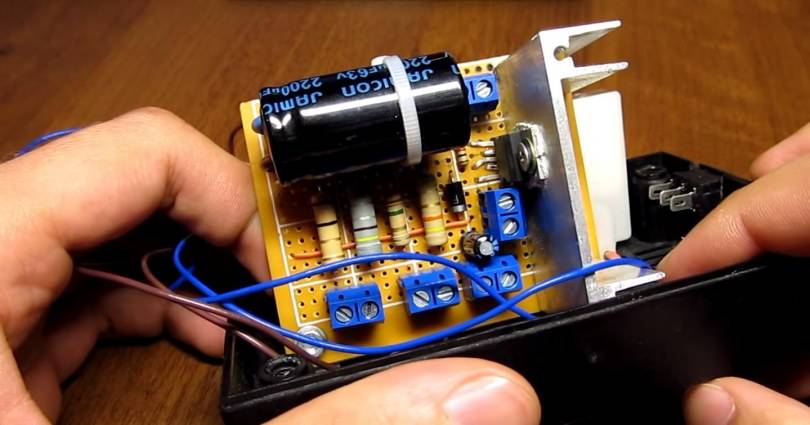

ШИМ — регулятор построен на таймере 555 и мощном ключе IRFZ44, напряжение плавно можно регулировать от . до максимального выходного напряжения с трансформатора.

Данный блок справляется с любыми задачами, которые могут возникнуть в радиолюбительской практике — легкий, мощный и компактный, вольт/амперметр будет цифровым, заказан отдельно на интернет магазине, будет установлен на блок в ближайшее время.

Технология сборки

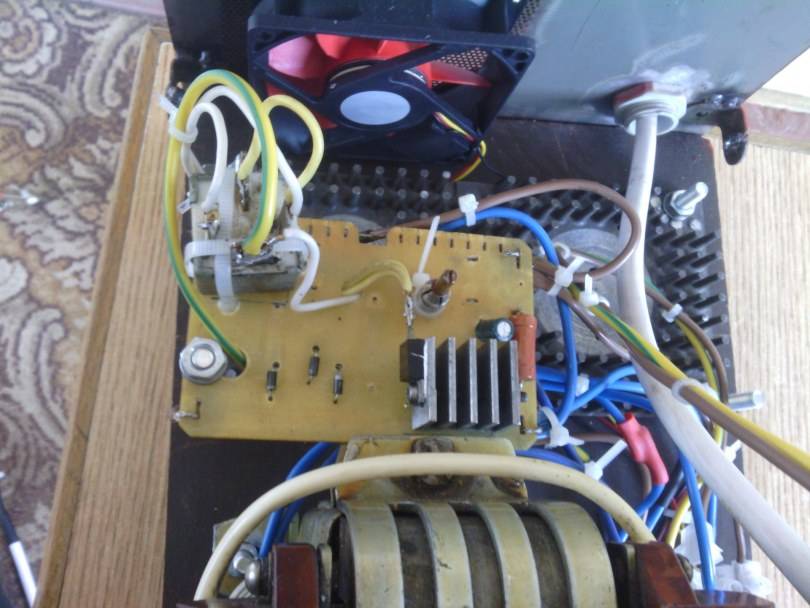

Большинство электронных компонентов лучше собрать на печатной плате. В домашних условиях плату можно изготовить методом ЛУТ или фотоспособом. Разработать рисунок можно в бесплатных программах, например LayOut или условно-бесплатной Eagle. А можно нарисовать дедовским способом на бумаге и нанести рисунок лаком на поверхность фольги. Плата травится в растворе хлорного железа или в следующем составе:

1. 100 мл аптечной перекиси водорода.
2. 30 г лимонной кислоты.
3. Две чайные ложки поваренной соли.

Силовые элементы монтируются на радиаторы достаточной площади. Устанавливать их надо на теплопроводящую пасту. Если теплоотводящая поверхность элемента не соединена с общим выводом, на теплоотвод деталь крепят через изолирующую прокладку – слюдяную или из упругого материала. Радиатором может служить металлическая стенка корпуса. Также можно сделать теплоотвод частью конструкции. Можно организовать обдув радиаторов – тогда их площадь можно значительно уменьшить. Для этого понадобится вентилятор на 12 вольт, который можно подключить к выходу диодного моста.

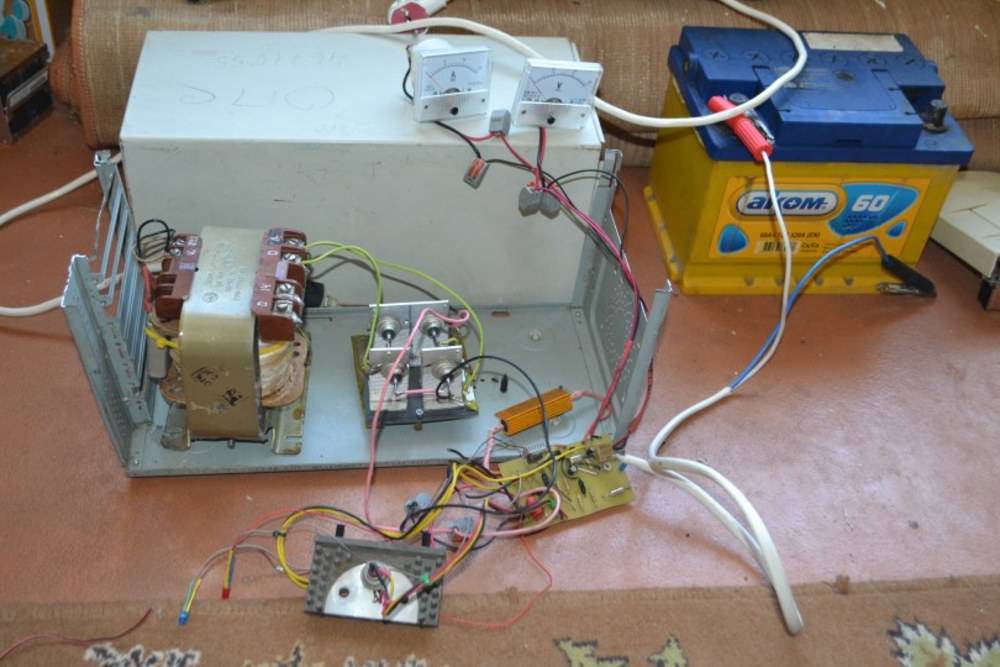

Корпус подбирается готовым или изготавливается самостоятельно. На передней панели крепятся:

• измерительные приборы;
• органы регулирования напряжения и тока;
• индикаторы включенного состояния.

Для подключения проводов, отходящих к аккумулятору, клеммы и разъемы лучше не использовать. Токи через них идут большие, поэтому потенциальный источник дополнительного переходного сопротивления нежелателен. Провода лучше подпаять к плате и вывести через отверстия в передней панели. Сечение проводников должно достаточным – не менее 2 кв.мм, а лучше 4 кв.мм. С другой стороны проводов надо припаять зажимы «крокодил».

Зарядное устройство в самодельном корпусе.

Это не полный обзор схем зарядок для автомобильного аккумулятора – их существует великое множество. По представленным конструкциям можно понять принципы построения ЗУ, требования к ним, разобраться в несложной схемотехнике. Отработав на практике сборку этих зарядных устройств, впоследствии можно перейти к более серьезным схемам, в том числе с использованием микроконтроллеров.

Похожая статья: Самодельное зарядное устройство для литий ионных аккумуляторов

Причины и признаки того, что АКБ нуждается в зарядке

Считается, что аккумулятор может разрядиться в следующих случаях:

• при большой изношенности;
• при нарушении правил эксплуатации АКБ;
• продолжительное простаивание автомобиля зимой;
• езда с частыми остановками, когда батарея не успевает полностью зарядиться;
• не выключение электрических приборов машины во время её стоянки;
• выход из строя проводки и электрооборудования авто;
• наличие утечек по электроцепям.

Признаками, указывающими на разряд АКБ, являются:

• при запуске зажигания лампочки на панели или не светятся, или святятся тускло;
• при включённом состоянии мотора стартер остаётся неподвижным;
• появление посторонних звуков в области стартера;
• автомобиль не реагирует на включение зажигания.

Если вы обнаружили один из подобных «симптомов», нужно провести проверку состояния клемм аккумулятора. Им, возможно, требуется очистка и поджатие.

Требования к зарядке

Исходя из условий эксплуатации индивидуального автотранспорта и указанных условий режима заряда АКБ, требования к ЗУ для автоаккумулятора вырисовываются такие:

• Самодельное ЗУ для автоаккумулятора должно быть автономным, не требующим присмотра и контроля тока/напряжения заряда, т.к. АКБ будет ставиться на заряд преимущественно на ночь;
• ПИ ЗУ должен обеспечивать стабильное напряжение 14,4 В, допустимо, в случае, когда на УЗ есть падение напряжения, 15,6 В;
• УЗ должно обеспечивать необратимое отключение АКБ от ЗУ как при превышении тока заряда, так и при повышении напряжения на АКБ свыше 15,6 В. Необратимое значит, что УЗ должно быть самоблокирующимся, т.е. для сброса его в исходное состояние нужно будет выключить и снова включить ИП;
• Также УЗ должно обеспечивать защиту от переполюсовки, т.е. неправильного, в обратной полярности, подключения АКБ. При соблюдении условий по п. 3 защита от переполюсовки обеспечивается автоматически.

О переполюсовке

В случае переполюсовки АКБ возможны 2 случая: АКБ исправна недозаряжена либо глубоко разряжена и/или «доходная», истощенная, в значительной степени выработавшая ресурс, или же на заряд неправильно подключают полностью заряженную батарею. В первом случае (исправна недозаряжена) ток заряда увеличивается сверх номинального. Во втором перед этим на короткое время «прыгнет» напряжение АКБ сверх заданного ИП, а потом сразу «шарахнет» экстраток и АКБ вскипит. В последней ситуации, чтобы спасти АКБ от непоправимой порчи, ее нужно успеть отключить по перенапряжению.

Полезный совет

При использовании устройств без автоматического контроля заряда АКБ можно применить простейшее сетевое, суточное реле китайского производства. Это избавит от необходимости следить за временем отключения блока от сети.

Стоимость такого прибора около 200 рублей. Зная примерное время зарядки своего аккумулятора, можно выставить нужное время отключения. Это гарантирует своевременное прекращение подачи электричества. Можно отвлечься на дела и забыть о АКБ, что может привести к закипанию, разрушению пластин и выходу аккумулятора из строя. Новый аккумулятор будет стоить гораздо дороже

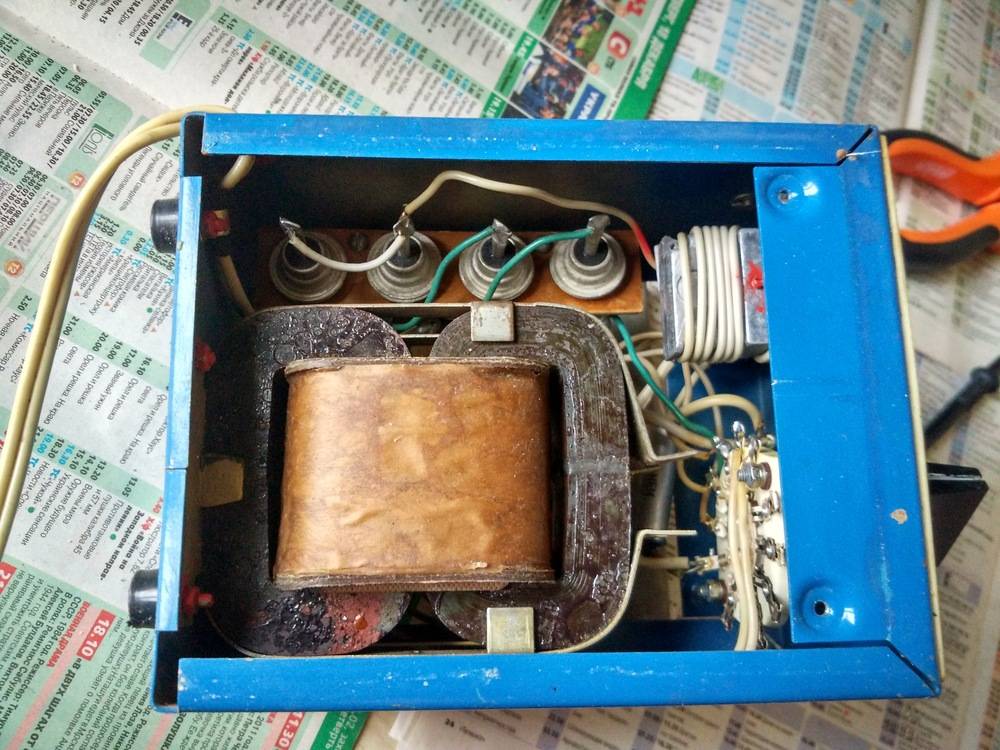

Трансформаторные устройства

Простейшая схема устройства с трансформатором.

Рис.4

Ее недостатком является необходимость ограничения тока в выходной цепи и связанные с этим большие потери мощности и нагревание резисторов. Поэтому для регулировки тока используют конденсаторы.

Рис.5

Теоретически, рассчитав номинал конденсатора, можно не использовать силовой трансформатор, как показано на схеме.

Рис.6

При покупке конденсаторов следует выбирать соответствующий номинал с напряжением 400 В и более.

В практике большее применение получили устройства с регулированием тока.

Рис.7

Можно выбрать схемы импульсных самодельных зарядных устройств для автомобильного аккумулятора. Они более сложны схемотехнически, требуют определенных навыков при монтаже. Поэтому, если вы не обладаете специальными навыками, лучше купить заводской блок.

Встроенный контроллер

Благодаря техническому прогрессу повышается комфорт обслуживания и поездки на машине. Многие современные автомобили оснащены бортовыми компьютерами. Одна из его функций – показывать напряжение АКБ. Но такая роскошь доступна не всем водителям. На старых моделях порой установлен аналоговый вольтметр, но по его показаниям трудно судить о состоянии зарядки. Поэтому стали производить специальные аккумуляторных батарей. Они выпускаются как встроенными в аккумулятор, так и в виде отдельных устройств, которые подключаются к бортовому компьютеру.

Встроенными индикаторами обычно оснащаются батареи. Они представляют собой поплавковые индикаторы, которые часто называют гидрометрами. По их цвету можно определить степень заряженности АКБ и уровень электролита. Для контроля состояния аккумулятора достаточно индикации одной ячейки. Перед тем, как воспользоваться индикатором, следует слегка постучать по нему. Это необходимо для того, чтобы вышли пузырьки воздуха, которые могут помешать вести наблюдения. Таким образом, можно будет четко видеть цвет индикатора.

При анализе следует учесть то, что когда батарея начинает заряжаться, то плотность электролита увеличивается ближе к электродам. Над электродами повышение плотности происходит за счет диффузии. Индикатор находится над электродами, соответственно будет реагировать на плотность в этой части батареи. Это может стать причиной неточных результатов.

Даже при полной зарядке индикатор может оставаться черного цвета. Объясняется такая ситуация тем, что не успели перемешаться слои электролита большей плотности со слоями меньшей плотности. Процесс диффузии может длиться несколько дней.

Общие сведения о процессе зарядки АКБ

Заряд автомобильного аккумулятора необходим при падении напряжения на клеммах менее 11,2 Вольта. Несмотря на то, что аккумуляторная батарея может запустить двигатель автомобиля и при таком заряде, во время длительной стоянки при пониженных напряжениях начинаются процессы сульфатации пластин, которые приводят к потере емкости АКБ.

Поэтому во время зимовки автомобиля на стоянке либо в гараже необходимо постоянно производить подзарядку аккумулятора, следить за напряжением на его клеммах. Более лучший вариант – снять аккумуляторную батарею, занести в теплое место, но все равно не забывать о поддержании его заряда.

Заряд аккумулятора ведется постоянным либо импульсным током. В случае зарядки от источника постоянного напряжения обычно выбирается ток заряда равный одной десятой от емкости АКБ.

Например, если емкость аккумуляторной батареи составляет 60 ампер-часов, ток заряда следует выбирать 6 Ампер. Однако, исследования показывают, что, чем меньше ток заряда, тем наименее интенсивно идут процессы сульфатации.

Мало того, существуют методы десульфатации пластин аккумулятора. Они заключаются в следующем. Сначала АКБ разряжается до напряжения 3 – 5 Вольт большими токами малой длительности. Например такими, как при включении стартера. Затем идет медленный полный заряд током около 1 Ампера. Такие процедуры повторяют 7-10 раз. Эффект десульфатации от этих действий есть.

Практически на таком принципе основаны десульфатирующие импульсные зарядные устройства. АКБ в таких приборах заряжается импульсным током. За период зарядки (несколько миллисекунд) на клеммы аккумулятора подается разрядный короткий импульс обратной полярности и более длительный зарядный прямой полярности.

Очень важно в процессе заряда не допустить эффекта перезаряда аккумуляторной батареи, то есть момента, когда он зарядится до предельного напряжения (12,8 – 13,2 Вольта в зависимости от типа АКБ). Это может вызвать закипание аккумулятора, увеличение плотности и концентрации электролита, необратимые разрушения пластин

Именно поэтому заводские зарядные устройства снабжены электронной системой контроля и отключения

Это может вызвать закипание аккумулятора, увеличение плотности и концентрации электролита, необратимые разрушения пластин. Именно поэтому заводские зарядные устройства снабжены электронной системой контроля и отключения.

Требования безопасности

Условия, которые следует выполнять при использовании самодельного зарядного устройства для автомобильного аккумулятора:

• зарядное устройство и АКБ на время зарядки должны быть расположены на несгораемой поверхности;
• в случае использования простейших зарядных устройств необходимо использовать индивидуальные средства защиты (изолирующие перчатки, резиновый коврик);
• во время использования вновь изготовленных устройств необходим постоянный контроль за процессом зарядки;
• основные контролируемые параметры процесса зарядки – ток, напряжение на клеммах аккумулятора, температура корпуса зарядного устройства и аккумулятора, контроль момента закипания;
• при постановке на зарядку в ночное время необходимо наличие устройств защитного отключения (УЗО) в сетевом подключении.

Видео — схема зарядного устройства для автомобильного аккумулятора из ИБП:

Схема зарядного устройства для автомобильного аккумулятора

Чтобы собрать самодельное зарядное устройство нужны хотя бы навыки пайки, не более. Вот несколько схема зарядного устройства для автомобильного аккумулятора, которые можно собрать за пару часов.

Простые схемы

Вот 3 схемы простого зарядного устройства для автомобильного аккумулятора. Возможно, все необходимые комплектующие уже у вас есть или их можно купить за бесценок на барахолке.

С диодным мостом

Для АКБ автомобиля этот вариант подходит лучше. ДМ – это уже полноценный выравниватель напряжения.

Зарядник для автомобильного аккумулятора собирается также, но вместо диода устанавливается мост. От его минуса провод идет на предохранитель после трансформатора.

Диодный мост можно купить или спаять самостоятельно. Для этого понадобится всего 4 диода. Схема выглядит так. Напряжение все еще пульсирующее, что не очень хорошо для аккумуляторов.

С диодным мостом и конденсатором

Вот как выглядит правильное трансформаторное зарядное устройство. Между плюсом и минусом ставится конденсатор на 25-50 вольт и 5000-6000 микрофарад.

Конденсатор принимает напряжение и отдает его, но уже выровненным и без пульсаций.

Схемы с регулировкой

Если хочется, чтобы зарядник для аккумулятора автомобиля, сделанный своими руками правильно работал, необходим регулятор. С этим справится обычный подстроечный (переменный) резистор на 4,7 килоома.

Также в схеме предусмотрено 3 транзистора. Их расположение и номер подписан, поэтому проблем не будет. Достаточно прийти в радиомагазин и показать наименования. Они необходимы, чтобы резистор работал корректно.

Транзисторам необходимо хотя бы пассивное охлаждение, поэтому к их радиаторам лучше прикрепить алюминиевую пластину или поставить кулер.

Замечание. На схеме в разрыв транзистора П210 и вторым предохранителем установлен амперметр. С регулировкой тока и напряжения в нем нет необходимости, так как подстроить нужно только вольтаж. Поэтому на его место лучше поставить вольтметр.

Подробное видео можно посмотреть ниже.

Причины и признаки разряда АКБ

В процессе эксплуатации аккумуляторной батареи при работе двигателя идет постоянный подзаряд АКБ от генератора автомобиля. Проверить процесс заряда можно, подключив к клеммам аккумулятора мультиметр при заведенном двигателе, измеряя напряжение зарядки автомобильного аккумулятора. Заряд считается нормальным, если напряжение на клеммах составляет от 13,5 до 14,5 Вольт.

Таблица уровня заряженности АКБ.
Вопрос эксперту

Каким должно быть минимальное напряжение АКБ?

Напряжение нормально заряженного аккумулятора во время стоянки должно быть не менее 12,5 Вольта. В том случае, если напряжение менее 11,5 Вольта, двигатель авто может не запуститься во время старта.

Для полного заряда требуется проехать на авто не менее 30 километров или примерно полчаса в городском ритме движения. Причины разряда аккумуляторной батареи:

• АКБ имеет значительный износ (более 5-ти лет эксплуатации);
• неправильная эксплуатация аккумулятора, приводящая к сульфатации пластин;
• длительная стоянка транспортного средства, особенно в холодное время года;
• городской ритм движения авто с частыми остановками, когда АКБ не успевает достаточно зарядиться;
• невыключенные электроприборы автомобиля во время стоянки;
• повреждение электропроводки и оборудования автомобиля;
• утечки по электроцепям.

Многие автовладельцы в комплекте бортового инструмента не имеют средств для измерения напряжения АКБ (вольтметр, мультиметр, пробник, сканер). В таком случае можно руководствоваться косвенными признаками разряда АКБ:

• тусклое свечение лампочек на приборной панели при включении зажигания;
• отсутствие вращения стартера при запуске двигателя;
• громкие щелчки в районе стартера, погасание лампочек на приборной панели при запуске;
• полное отсутствие реакции авто на включение зажигания.

При появлении перечисленных признаков в первую очередь необходимо проверить клеммы АКБ, при необходимости их почистить и поджать. В холодное время года можно попробовать занести на некоторое время аккумуляторную батарею в теплое помещение и его прогреть.

ЗУ своими руками.

Устройство самоделки

Нормальное напряжение на аккумуляторе, отключенном от автомобиля, находится в пределах между 12,5 в и 15 в. Поэтому зарядное устройство должно выдавать такое же напряжение. Ток заряда должен быть равен примерно 0,1 от емкости, он может быть и меньше, но это увеличит время зарядки. Для стандартной батареи емкостью 70-80 а/ч ток должен быть равен 5-10 амперам в зависимости от конкретного аккумулятора. Наше самодельное зарядное устройство для АКБ должно соответствовать этим параметрам. Для сборки зарядного устройства для автомобильного аккумулятора нам потребуются следующие элементы:

Трансформатор. Нам подойдет любой из старого электроприбора или купленный на рынке с габаритной мощностью порядка 150 Ватт, можно больше, но не меньше, иначе он будет сильно нагреваться и может выйти из строя. Отлично, если напряжение его выходных обмоток составляет 12,5-15 В, а ток порядка 5-10 ампер. Посмотреть эти параметры можно в документации к вашей детали. Если же нужной вторичной обмотки нет, то необходимо будет перемотать трансформатор под другое выходное напряжение. Для этого:

1. Удалите все ненужные вторичные обмотки, оставив только первичную.

2. Выполните расчёт необходимого числа витков и сечения проволоки для подходящего напряжения и тока. Для этого есть специальные калькуляторы и формулы из курса физики. Необходимый диаметр проволоки рассчитывается по таблице ниже. Проволока обязательно должна быть в лаковой изоляции. А число витков определяется соотношением: U1/U2=N1/N2. Отсюда следует, что если у вас первичная обмотка состоит из 480 витков, то для получения 13 Вольт на выходе необходимо намотать всего 26 витков, так как напряжение сети – 220 Вольт.

3. После этого уложите проволоку на основу виток к витку, делая изоляцию между слоями бумагой или изолентой в несколько слоев. Конец и начало обмоток выведите и надежно закрепите на корпусе. Чтобы припаять к ним провода, зачистите изоляцию ножом.
4. Для уменьшения шума и вибраций, а также улучшения изоляции, можно пропитать устройство парафином.

Таким образом мы нашли или собрали идеальный трансформатор, чтобы сделать зарядное устройство для аккумулятора своими руками.

Нам также понадобятся:

• 4 Диода. Подойдут любые диоды с током не менее 10 ампер. Одни из самых популярных: импортные – 10A10, отечественные – Д242А, 2Д203А, КД213Б. Или диодные мосты, например: КВРС1001, КВРС1002 и их аналоги.

• 4 радиатора для диодов. Можно, конечно, обойтись и без них на малых токах порядка 3-5 Ампер. Но это может привести к их быстрому выходу из строя, поэтому необходимы радиаторы площадью 32 кв. см или 128 кв. см для диодного моста. Их можно сделать из листового алюминия или использовать кулеры от компьютера и материнских плат.
• Разборная электрическая вилка или сетевой шнур.
• Медные провода сечением не меньше 2,5 кв. мм.
• Предохранители на 0,5А и на 10А.
• Термоусадочная трубка или изолента.
• Пластина из диэлектрика, а еще лучше – корпус, например фанерный или пластиковый.

• Кусок нихромовой проволоки от электроплитки.

• Мультиметр или вольтметр с амперметром.

• Паяльник, припой и флюс (канифоль или ЛТИ-120).

• Еще несколько радиокомпонентов, если мы хотим сделать устройство с защитой и автоматическим отключением.

Подготовив все материалы можно переходить к самому процессу сборки автомобильного ЗУ.

Нюансы регулировки напряжения на блоке ATX с ШИМ TL494

Главная задача переделки – добиться U = 14,4 В для успешной зарядки изделия. Алгоритм действий:

1. Провода, присоединённые к плате, отпаяйте. Но зелёный оставьте и припаяйте к «минусу» (это токоведущие площадки, ранее бывшие с проводками тёмного цвета). Такая операция позволит запустить блок.
2. Возьмите любые провода, припаяйте к той же «массе» и шине +12 В.
3. Далее придётся работать с ШИМ, конкретно – микросхемой TL494 или её аналогом. Необходимо разыскать 1-й контакт детали (нижний левый).
4. Переверните плату и просмотрите дорожку, идущую от ножки микросхемы. Вы увидите, что 1-й контакт соединён с тремя резисторами. Нас интересует сопротивление, соединённое с плюсовыми выводами блока. На фото ниже он выделен красным:

Выпаяйте резистор из платы и определите тестером его сопротивление. Например, это 38 кОм (для каждого компьютерного БП цифра своя). Припаяйте пару проводов, как это показано ниже:

Найдите переменное сопротивление с таким же номиналом и припаяйте к этим двум проводкам. Включите БП в сеть и, поворачивая движок компонента, добейтесь напряжения 14,5 В.

Далее нужно выпаять переменное сопротивление и замерить его тестером. Подберите соответствующую деталь – постоянное сопротивление. Можно использовать пару компонентов, спаяв их последовательно. Протестируйте работу устройства. Для удобства стоит привернуть подходящую ручку для переноски и установить амперметр. Но об этом – далее.
