Монтаж системы отопления в квартире: трубы, радиаторы, разводка

Принцип работы радиаторных систем отопления

Что может быть проще схем подключения радиаторов отопления? Есть котел: твердотопливный, дизельный, газовый и т. д.. В котле нагревается теплоноситель, который попадает туда под действием насоса. Нагретый теплоноситель идет в радиаторную систему отопления, в радиаторах тепло отдается окружающему воздуху. Теплоноситель остывает и уже охлажденный возвращается снова в котел, где снова нагревается и так круг замыкается. Все очень и очень просто, но, тем не менее, в реальности схемы бывают гораздо сложнее. Давайте посмотрим, какими бывают эти схемы и чем они отличаются друг от друга, разберем их достоинства и недостатки.

Однотрубная система отопления

Ключевой признак однотрубных систем – все приборы соединяются последовательно, отсутствует деление на обратный контур и подающую магистраль.

Подобные конструкции с вертикальным расположением стояков можно встретить в большинстве жилых домов, возведенных в советские годы. По единой магистрали перемещается нагретая и охлажденная жидкость. Она циркулирует по одной из двух схем:

  1. С замыкающими участками конструкции. Отличительный элемент установки – байпас, расположенный между трубами присоединения к радиатору. Теплоноситель делится на два потока: один поступает в отопительные приборы верхних этажей, остальная часть спускается по стояку через байпас. Охлажденная водяная смесь соединяется с горячим теплоносителем и спускается к нижним этажам. Схема позволяет устанавливать трехходовой вентиль для поддержания комфортного температурного режима в комнатах.
  2. С проточной конфигурацией: теплоноситель последовательно стекает от верхних этажей вниз, постепенно расходуя энергию. Для нивелирования разницы потребуется установить на нижних этажах дома радиаторы с большим количеством секций.

Однотрубная система отопления с верхней разводкой и естественной циркуляцией теплоносителя

Схема получила высокую распространенность благодаря следующим преимуществам:

  • возможность отказаться от насоса и сделать систему гравитационной;
  • низкие расходы на строительные материалы;
  • простые узлы обвязок;
  • облегченный монтаж по сравнению с коллекторной и двухтрубной разводкой.

Также перечислим основные минусы:

  • неравномерный прогрев дома: температура на верхних этажах значительно выше, чем на нижних. Неправильное распределение теплогидравлических нагрузок ведет к необходимости увеличения размера приборов по мере остывания теплоносителя;
  • вертикальная однотрубная конструкция с нижней разводкой отопления не сможет успешно функционировать без циркуляционного насоса, воздухоотводчика и расширительного бака;
  • при использовании проточной схемы владелец дома не сможет установить кран двойной регулировки и настраивать температуру в помещении.

Схема однотрубной системы отопления с насосной циркуляцией воды с проточным движением воды и через байпасы

Однотрубная конфигурация с естественным движением теплоносителя подходит только для коттеджей с чердачным помещением, в котором устанавливается верхняя разводка. Следует помнить, что данная схема значительно осложняет осуществление врезки теплого пола.

Коллекторная система отопления

Рассмотренные выше схемы отопительной системы относятся к тройниковой конфигурации, в отличие от которой коллекторная конструкция характеризуется большей управляемостью. Главное отличие разводки – независимое подключение труб к каждому радиатору. Для нее применима верхняя, боковая, диагональная и нижняя подводка. Последний вариант позволяет реализовать все достоинства металлополимерных труб, скрыть их в конструкции пола или стен.

Другой распространенный вариант коллекторной отопительной системы – поэтажная разводка. Она предполагает монтаж обратной и подающей магистрали в каналах пола, а установку коллекторов в нише стены или специальном шкафу, от которого к каждому радиатору идут трубы. Для регулировки нагрева прибора и одинаковой температуры на выходе и входе необходим циркуляционный насос.

Утепление пола под скрытую разводку

Убрать с глаз долой трубы отопления соблазнительно с точки зрения эстетики. Чтобы скрытая разводка отопления не вызвала впоследствии праведного гнева теплотехников с сопутствующими санкциями, целесообразно соответственно подготовить пол. Если декоративный настил уложен на лаги и дополнительного утепления пола не требуется, то трубы просто прокладываются между лагами, а над их соединениями устраиваются съемные лючки для доступа.

В противном случае трубы нужно проложить в полу. О способах утепления пола рассказано в соответствующей статье, а для данного случая можно рекомендовать следующее:

  • Прокладываем трубы.
  • Формируем дополнительную теплую стяжку из пенопластобетона. Соединения труб огораживаем до застывания бетона дощечками по требуемым размерам (см. в конце).
  • Прямо по теплой стяжке укладываем фанерный настил 12-18 мм с проклеиванием стыков жидкими гвоздями или монтажным клеем. В фанере выпиливаем проемы над стыками труб.
  • Восстанавливаем чистовой настил. Лючки для доступа к трубам вырезаем размером побольше, чем проемы в фанере – они будут просто выниматься.

Второй способ несколько дороже, но в работе проще и обеспечивает доступ к трубам по всей их длине. Для этого в качестве теплой стяжки используем пенобетонные или газобетонные плиты на цементно-песчаном растворе. Остальное – так же.

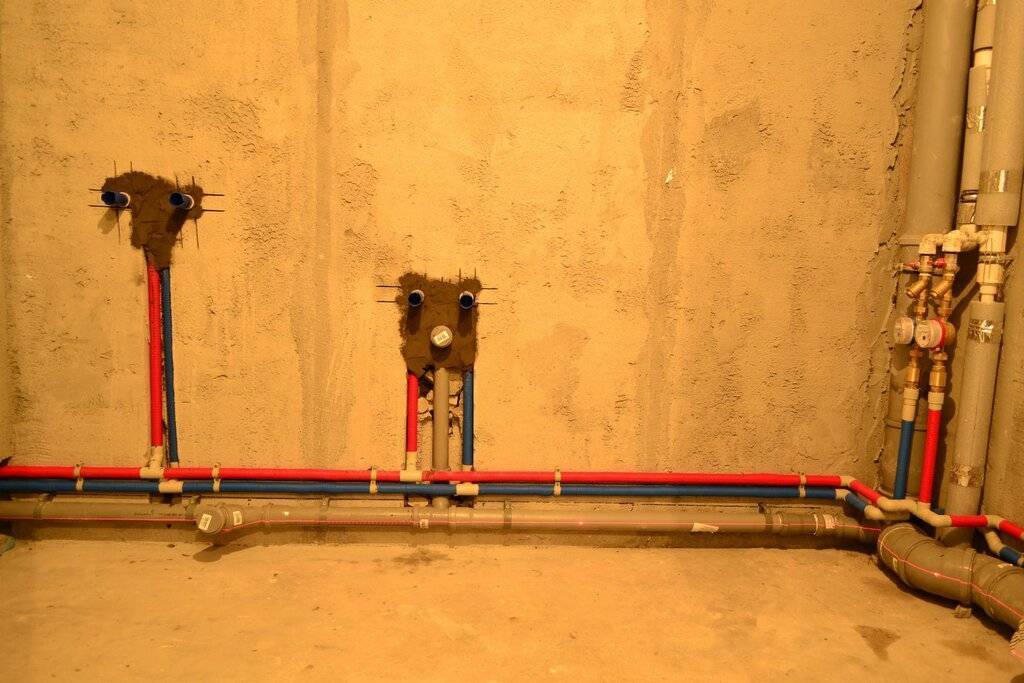

Разводка системы

Важно помнить, что установка должна производиться в соответствии с уровнем, так как перекос неизбежно ведет к скоплению воздуха и плохому функционированию батареи. Далеко не лишним является приобретение отсекающих кранов, которые позволяют перекрыть участок (например, если случилась течь), не нарушая тем самым работу системы в целом

Если планируется самостоятельное выполнение монтажных работ, то оптимальный вариант – это металлопластиковые трубы, легко принимающие любую форму. Специальные резьбовые соединения позволяют произвести крепеж.

Разводка отопления требует приобретения металлических труб (желательно нержавеющая сталь).

Схемы систем отопления для частного дома

Системы отопления, реализуемые в частном домостроении, бывают одно – и двухтрубными. Различить их несложно:

  • по однотрубной схеме все радиаторы присоединяются к одному коллектору. Он является одновременно подачей и обраткой, проходя мимо всех батарей в виде замкнутого кольца;
  • в двухтрубной схеме теплоноситель подается к радиаторам по одной трубе, а возвращается – по другой.

Выбор схемы системы отопления для частного дома – дело непростое, здесь точно не помешает консультация специалиста. Мы не погрешим против истины, если скажем, что двухтрубная схема – более прогрессивная и надежная, чем однотрубная. Вопреки расхожему мнению о малых затратах на монтаж при устройстве последней отметим, что она не просто дороже двухтрубной, но и сложнее. Очень подробно данная тема раскрыта на видео:

Дело в том, что в однотрубной системе вода от радиатора к радиатору остывает все сильнее, поэтому необходимо наращивать их мощность за счет добавления секций. Кроме того, раздающий коллектор должен иметь больший диаметр, чем магистрали двухтрубной разводки. И последнее: автоматическое управление при однотрубной схеме затруднено из-за взаимного влияния батарей друг на друга.

В небольшом домике или даче с числом радиаторов до 5 можно смело внедрять однотрубную горизонтальную схему (расхожее название – ленинградка). При большем количестве приборов отопления она нормально функционировать не сможет, потому что последние батареи будут холодными.

Еще один вариант – использовать однотрубные вертикальные стояки в двухэтажном частном доме. Подобные схемы встречаются довольно часто и работают успешно.

Теплоноситель при двухтрубной разводке доставляется ко всем радиаторам с одинаковой температурой, так что наращивать число секций не нужно. Разделение магистралей на подающую и обратную дает возможность автоматически управлять работой батарей посредством термостатических вентилей.

Диаметры трубопроводов меньше, да и система в целом проще. Существуют такие разновидности двухтрубных схем:

тупиковая: сеть трубопроводов делится на ветви (плечи), по которым теплоноситель движется по магистралям навстречу друг другу;

попутная двухтрубная система: здесь обратный коллектор является как бы продолжением подающего, а весь теплоноситель протекает в одном направлении, схема образует кольцо;

коллекторная (лучевая). Самый дорогой способ разводки: трубопроводы от коллектора прокладываются отдельно к каждому радиатору, способ прокладки – скрытый, в полу.

Если взять горизонтальные магистрали большего диаметра и проложить их с уклоном 3—5 мм на 1 м, то система сможет работать за счет гравитации (самотеком). Тогда циркуляционный насос не нужен, схема будет энергонезависимой. Справедливости ради отметим, что без насоса может функционировать как однотрубная, так и двухтрубная разводка. Лишь бы были созданы условия для естественной циркуляции воды.

Систему отопления можно сделать открытой, установив в самой верхней точке расширительный бак, сообщающийся с атмосферой. Такое решение применяется в самотечных сетях, иначе там сделать нельзя. Если же установить на обратную магистраль недалеко от котла расширительную емкость мембранного типа, то система будет закрытой и работать под избыточным давлением. Это более современный вариант, находящий свое применение в сетях с принудительным движением теплоносителя.

Нельзя не сказать о способе обогрева дома теплыми полами. Его недостаток – в дороговизне, поскольку понадобится уложить в стяжку сотни метров труб, в результате чего в каждой комнате получается греющий водяной контур. Концы труб сходятся к распределительному коллектору со смесительным узлом и собственным циркуляционным насосом. Важный плюс – экономичный равномерный прогрев помещений, очень комфортный для людей. Напольные контуры обогрева однозначно рекомендованы к применению в любых жилых зданиях.

О ГМС

ГМС (гидромагнитная система, аппарат магнитный антинакипной) не имеет никакого отношения к «живой» и «мертвой» воде и прочим эзотерическим диковинам. Принцип ее действия прост: в трубу монтируется вставка с сильными магнитами; материал трубы значения не имеет.


Бытовые гидромагнитные системы

Вода – проводник электричества, и в трубе она движется, течет. В движущемся в магнитном поле проводнике наводится электродвижущая сила, ЭДС. В просвете ГМС она составляет всего несколько вольт или долей вольта, в зависимости от скорости течения, но этого достаточно, чтобы содержащиеся в воде примеси (они либо в виде ионов, либо их молекулы поляризованы) не оседали на стенках труб, а слипались и образовывали тонкую взвесь, которая на теплоузле выпадет в осадок в отстойнике, и шлам уберут.

Коррозии при использовании ГМС бояться нечего: электрически нейтральные и поэтому самые стойкие компоненты примесей образуют на внутренней поверхности трубы тонкий плотный слой осадка, по свойствам напоминающий корунд. После нарастания примерно 20-60 мкм наслоение прекращается: усиливается поверхностная поляризация и отталкивает следующих «кандидатов» обратно во взвесь.

ГМС давно, широко и успешно применяются в промышленности; чаще всего для подготовки воды к очистке и фильтрации. В последние годы появились в продаже бытовые ГМС под установку на трубы водоснабжения и отопления

Дома ГМС дает, помимо надежности отопления и экономии, еще одно важное преимущество: теплый пол в системе с ГМС почти никогда не требует переборки, и дополнительный циркуляционный насос для него чаще всего не нужен

ГМС следует устанавливать на подающую трубу в самом начале системы, до разводки. Если стояков несколько – то на каждый стояк. ГМС не ломается, не требует обслуживания, срок ее действия неограничен.

Особенности подключения батарей в квартирах

Когда построенный новый дом предают заказчику, вся отопительная система должна быть согласована с принимающей управляющей компанией и соответствовать нормативам СНиП. В основном один теплосчётчик устанавливают для всех квартир в подъезде. Расценка за потреблённую тепловую энергию определяет денежные затраты на 1 кв.м. полезной площади жилья.

При замене старых батарей отопления на новые радиаторы хозяева жилья часто совершают ошибку, не согласовав установку новых приборов с теплоснабжающей организацией. В этих случаях жильцы, стремясь получить максимальный эффект обогрева своих помещений устанавливают непомерно большей площади отопительные панели и батареи.

Замена отопления в новостройке. Подключение. Опрессовка. #17

При выявлении таких нарушений управляющая компания или теплосбытовая фирма через суд взыщут штраф и заставят демонтировать или переустановить приборы обогрева, отвечающие требованиям СНиП.

Чтобы избежать неприятностей, хозяин квартиры должен на стадии проектирования согласовать с вышеуказанными организациями установку новых батарей. Для этого нужно написать заявление соответствующей формы и приложить схему подключения новых радиаторов.

Типы труб для квартиры

Современные материалы, из которых изготавливают водопроводные трубы, делятся на три группы.

Таблица 1. Типы материалов труб

ТипОписание
МеталлическиеСталь (оцинкованные или без покрытия), медь
ПластиковыеПолипропилен, ПВХ
КомпозитныеСостоят из металла и пластика

Стальные трубы ставят довольно редко, хотя и срок их эксплуатации доходит до 50 лет. Во-первых, есть проблемы с монтажом: сложно обойтись без специального оборудования (сварка, трубогиб). Во-вторых, сталь (даже с цинковым покрытием) довольно быстро ржавеет и требует окраски.

Стальные трубы

Медные трубы более долговечные, но они и самые дорогие. Собирать своими силами их тоже непросто.

Трубы из меди имеют красивый внешний вид и могут быть отличным элементом декора

Чаще всего устанавливают металлопластиковые и полипропиленовые трубы. Причины их популярности: простой монтаж, долговечность, благоприятный внешний вид без дополнительной обработки. Пластиковые трубы при сборке потребуют использования специального прибора – паяльника. Но его стоимость достаточно низкая, а при необходимости можно взять устройство напрокат.

Пластиковые трубы

Перегородки

Интерьер кухни и гостиной начинают продумывать со стыковки двух зон.

  • Вот некоторые из способов и предметов, которые разграничивают пространство:
  • установка барной стойки;
  • кухонный остров;
  • большой стол;
  • монтаж невысокой перегородки.

Дизайнеры советуют устанавливать широкую стойку, поскольку за ней можно будет сидеть, как за обычным столом, а высокие стулья вполне подойдут для всей семьи.


Однако в комнатах небольшого размера (16 кв м) устанавливают узкие стойки.Кухонные острова удобны в использовании, однако подходят только для больших кухонь-столовых (25 кв м или 30 кв м). Капитальные невысокие перегородки ставят только если заранее решено, для чего их будут использовать (к примеру, как подставку под телевизор).

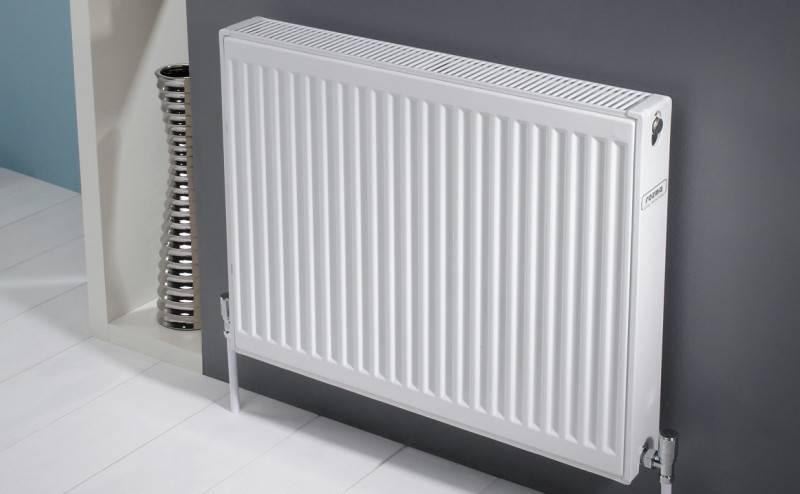

Особенные модели радиаторов

В многоквартирных домах разводка отопления зачастую сделана таким образом, что возможно только боковое или нижнее подключение батарей отопления. Вносить изменения в проект можно только по согласованию с комиссией, а это долгое и утомительное дело. Но многие изготовители радиаторных батарей предусматривают такую проблему и выпускают системы с диагональной разводкой коллекторов:

  • Для бокового соединения радиаторов используется удлинитель съема потока. Это кронштейн с установленной трубкой, который вкручивается в нижний или верхний вход. За счет кронштейна забор или выпуск теплоносителя происходит в дальнем углу радиатора и поток проходит всю батарею по диагонали.
  • Для нижнего подключения радиаторов чаще всего используется изоляция крайней секции. Для этого на заводе в месте соединения нижнего коллектора последней и предпоследней секций устанавливается заглушка. Она перекрывает прямой то теплоносителя, превращая всю оставшуюся батарею в радиатор с диагональным подключением.

Произвести такие модернизации можно и с уже установленными батареями. Кронштейны с удлинителями потока легко можно найти в магазинах сантехники. Для установки будет необходим опытный сантехник, так как потребуется отключать радиаторы от сети, разбирать подходной или отводящий трубопровод и герметизировать сборку.

Для перекрытия крайней секции существуют аналогичные решения. Чаще всего это муфта, закручивающаяся в точке выхода и имеющая дистанционную заглушку. Она перекрывает отверстие между предпоследней и последней секцией радиатора и перенаправляет основной поток теплоносителя по обходному пути.

И напоследок, несколько полезных советов:

  • не делайте слишком длинные ветки, особенно на другие этажи. Теплоноситель обязательно должен доходить до радиатора;
  • при размещении коллектора в комнате, не ставьте его в торце. Длина веток к радиаторам должна быть примерно одинаковой. В противном случае, температура теплоносителя в разных радиаторах может заметно отличаться;
  • при монтаже труб в пол или в потолок, ведите их к радиаторам целиком, без разрыва соединений. Иначе, если однажды такая труба потечет, это будет очень большой проблемой.

Как видите, в схемах подключения радиаторов отопления типовых отопительных систем нет ничего сложного. Разобраться в них для того, чтобы спроектировать и проложить свою систему, может любой человек, имеющий общее среднее образование. Разумеется, при создании отопительных систем необходимо учитывать множество нюансов, но это – тема для отдельного разговора.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Какие лучше выбрать?

Вопрос, какие трубы лучше использовать для отопления частного дома или квартиры, встает перед владельцами только во время ремонта или строительства. В результате покупатели начинают спрашивать об этом у менеджеров в строительных магазинах, у профессионалов, ищут ответы на страницах в Интернете. В результате, запутываются еще больше.

В отечественных условиях такое положение является реальным, поскольку рынок переполнен современными, качественными и долговечными системами отопления и водоснабжения, трубными изделиями и прочими компонентами, которые могут позволять пользователю получить все, что необходимо. Именно поэтому, чтобы верно решить, какие изделия будут использоваться, владельцам недвижимости следует опираться на советы и рекомендации.

Важно! В большинстве случаев, трубы между собой отличаются только материалами изготовления. Они могут быть металлическими, металлопластиковыми, полипропиленовыми и некоторых других типов

Особенности выбора для многоэтажного дома

Системы отопления в многоэтажных домах должны быть особенно надежными и позволять выдержать высокое давление, которое подается при испытаниях и подключении отопления.

Технология их изготовления должна предусматривать эксплуатацию именно в условиях многоквартирного дома.

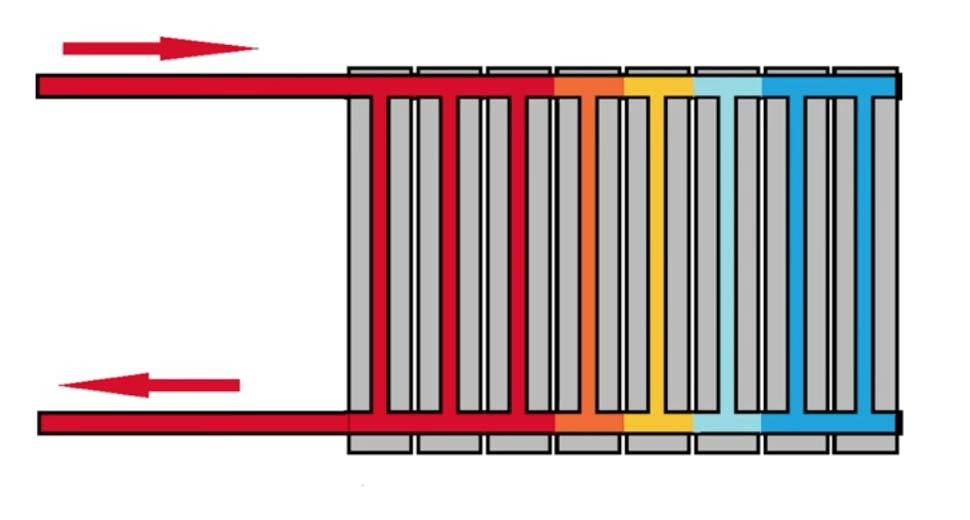

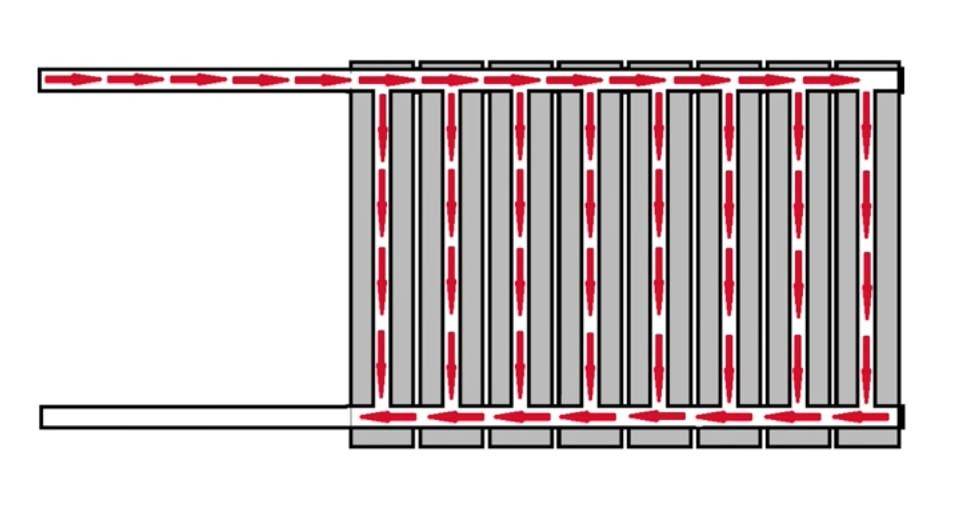

Боковое подключение батарей отопления

В случае бокового подключения радиаторов входной и выпускной трубы происходит с одной стороны. Чаще всего, через точку входа в верхней части батареи поступает горячий теплоноситель, а через нижнюю точку подключения выходит отработавший. Но бывают исключения, когда подключение производится наоборот. Предполагается, теплоноситель равномерно протекает во всю длину радиатора, затем опускается вниз и выходит. Но на самом деле это не так, через ближайшие к выходу секции теплоноситель проходит намного быстрее, чем через дальние.

Это связано с длиной пути, если для ближней секции он составляет 8-10 см ширины секции, вертикальный трубопровод и 8-10 см до выхода, то для дальней секции этот путь длиннее в разы. За то время, пока теплоноситель дойдет до дальней секции, а затем вернется обратно, через ближнюю секцию может пройти в два-три раза больший объем. Из-за этого процесс нагревания батареи происходит неравномерно, дальние секции могут быть чуть теплыми, в то время как ближние ко входу и выходу будут горячими.

Так же есть схема бокового подключения радиаторов отопления, только снизу. При такой схеме горячий теплоноситель приходит снизу и по идее равномерно поднимается вверх. Но на деле имеем тоже самое, что и с верхним подключением: первые секции прогреваются отлично. Остальные все меньше и меньше.

Отопление теплыми полами

Водяные теплые полы

 Наряду с традиционными радиаторами отопления отдельную популярность приобрели устройства для обогрева жилища, располагающиеся под напольным покрытием. На сегодняшний день подобной системой оборудованы многие жилые дома, загородные дачи, коттеджи и даже квартиры. Благодаря современным технологическим решениям сейчас существует несколько вариантов ее реализации.

Пример 4. Установка мата водяного теплого пола.

  Преимущества:

  •   экономия электроэнергии;
  •   безопасность (в т.ч. экологическая) – исключен риск получения ожога;
  •   авторегулировка температурного режима;
  •   больший радиус распространения тепла в сравнении с электрообогревателями;
  •   доступность установки в узких и отдаленных зонах помещения;
  •   за счет скрытого расположения оборудования сохраняется эстетика и дизайн помещения.

Классификация

  У каждого вида отопительных конструкций принцип работы остается идентичным: нагревательный элемент равномерно прогревает по всему периметру комнаты, создавая для человека благоприятный микроклимат. Отличаются они по способу подключения и применяемому материалу.

  При водяном обогреве теплоносителем является нагретая вода. В комплектацию входят отопительный котел, коллектор, трубопровод (трубы используют полиэтиленовые и металлопластиковые), терморегулятор, насос.

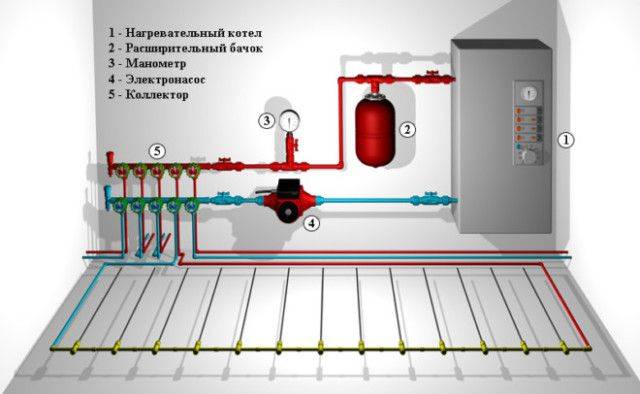

Пример 5. Схема системы отопления. Водяной теплый пол.

  Этот метод чаще встречается в новостройках и частных дачных владениях, т.к. при его реализации нужно индивидуальное теплоснабжение. Монтажные работы сложные и потребуют времени.

Пленочные электронагреватели

  Электрическое отопление остается наиболее распространенным, характеризуется дешевизной стройматериалов, имеет длительный срок службы и малую инерционность, т.е. нагрев и остывание воздуха происходит за кратчайшие сроки. Оно осуществляется с помощью нагревательных кабелей разного типа с повышенным сопротивлением и надежной изоляцией.

  В основе инфракрасного излучения лежит специальная сверхтонкая пленка с множеством токопроводящих нитей, которые вырабатывают ИК-волны. Она универсальна, крепится к любой поверхности, легко снимается, перемещается и монтируется в других местах.

Пример 6. Установленные пленочные электронагреватели

  Правила монтажа

  Рабочий процесс включает в себя определенный порядок действий.

  1. Предварительный расчет, подготовка основания. Пол полностью высушивается, выравнивается, застилается гидроизоляционным слоем и утеплителем с нахлестом, выкладывается демпферная лента, стыки герметизируются. При необходимости проводится черновая стяжка.
  2. Укладка всех компонентов с последующей проверкой (опрессовкой). Выполняется двумя путями – мокрым (в бетонную стяжку) и сухим, с соблюдением шага между трубами, расстояния от стен.
  3. Финишная отделка.

  Лучше всего с данной системой сочетаются плитка и керамогранит. Также допустимы линолеум, ламинат, ПВХ-пленка, однако к ним предъявляются определенные требования при эксплуатации.

Медные трубы

Медная труба Ранее считались элитными, когда еще не было пластиковых трубопроводов.

Медь обладает рядом положительных свойств, за которые ее продолжают ставить до сих пор:

  • Антибактериальное действие меди хорошо известно, что и является основной причиной ее использования.
  • Теплопроводность. Медь отлично передает тепло, что позволяет ей работать в очень широком диапазоне температур, особенно в холодильной промышленности. Медь не становится хрупкой при низких температурах.
  • Надежность и эстетичность. Медь выдерживает большое давление, ее линейное расширение минимально, т.е. она не «играет» при смене температур.
  • Медь – это природный, экологически чистый материал.

Какие трубы выбрать для отопления?

Современные системы отопления устанавливают на основе труб двух типов – металлических и пластиковых. Металлические трубы представлены изделиями из нержавеющей стали и меди, а пластиковый трубопровод – на основе полипропиленовых (ПП) и полиэтиленовых (ПЭ) труб. Какой из них предпочтителен для конкретной системы отопления, должен решать специалист. Если у вас нет соответствующего образования, то желательно обратиться за помощью к инженеру, который поможет разработать проект с учетом необходимого КПД, тепловых потерь здания и других ключевых параметров.

Каждая из разновидностей труб имеет свои достоинства:

  • пластиковые трубы стоят дешевле, весят меньше, легко устанавливаются, не подвержены коррозии;
  • металлические трубы отличаются длительным сроком эксплуатации и надежностью в работе, способны противостоять гидроударам в системе и высоким температурам теплоносителя.

Но у каждого из типа труб есть и некоторые недостатки:

  • пластиковые трубы имеют определенные технические ограничения по температуре и давлению рабочей среды, отличаются более коротким сроком службы, уязвимы для различных негативных факторов (ультрафиолету, химическим примесям в воде);
  • металлические трубы более дорогостоящие, подвержены коррозии и требуют более сложного оборудования и инструментов для установки.

Варианты схем разводок для отопления

Если предпочтение было отдано однотрубной вертикальной системе, то в качестве места проведения подающей магистрали следует выбирать самый верхний этаж или чердачное помещение. Таким образом вертикальный стояк отопления сможет подать теплоноситель в каждый нагревательный прибор.

Преимуществом этого является экономное расходование труб, а недостатком – невозможность отдельного отключения нагревательных приборов.

В случае прокладки двухтрубной вертикальной отопительной системы с нижней разводкой, подающую и обратную магистраль следует проводить непосредственно по полу или немного над его поверхностью. Это позволяет обеспечить каждый радиатор своим теплоносителем. Такой выбор ведет к увеличению протяженности трубопровода, но зато позволяет регулировать отопление и отключать нагревательный прибор в любое время.

Горизонтальная двухтрубная система предполагает укладку обратного и подающего трубопровода по периметру. Каждый нагревательный прибор необходимо оснастить специальным краном, позволяющим выпустить воздух из конструкции. Подобная схема предполагает поэтажное отключение отопления и использование радиаторов с нижним подключением.

Выбор двухтрубной поэтажной коллекторной системы предполагает установку подающего и обратного коллектора. Во время монтажа используются пластиковые трубы для отопления.

Критерии подбора схемы разводки отопления

Обозначим основные критерии выбора разводки:

  • высота дома: разводка отопления с принудительным движением воды подойдет для коттеджей любой этажности;
  • площадь жилого помещения: радиус действия магистрали с естественной циркуляцией ограничен 30 м;
  • назначение сооружения: для постоянного проживания предпочтительна разводка отопления с принудительной циркуляцией;
  • бюджет: стоимость труб и запорной арматуры для однотрубной разводки без насоса в 1,5-2 раза ниже, чем для двухтрубной схемы с принудительным движением жидкости;
  • однотрубная схема с верхней разводкой отопления и естественным движением теплоносителя подходит для зданий с чердачным помещением, в котором устанавливается верхняя разводка;
  • стабильная электроэнергия: необходима для работы циркуляционного насоса;
  • для установки теплого пола стоит выбирать между коллекторной и двухтрубной конфигурацией.

Пользователям, стремящимся к максимальной автоматизации процесса, стоит рассмотреть коллекторную или двухтрубную разводку с насосом. Использование запорной арматуры и терморегуляторов обеспечивает контроль теплоотдачи радиаторов.

Обзор необходимого оборудования для автономной отопительной системы

Газ или электричество. Что лучше

своими руками начинается с изучения проекта. Все работы необходимо проводить в строгом соответствии с технической документацией. Менять на ходу способ отопления квартиры, устанавливать котел большей мощности, чем указано в проекте и увеличивать количество радиаторов, чревато неприятностями.

Поэтому решать о том, что для вас лучше — газовое отопление или электрическое, какие нагревательные приборы монтировать, надо заранее. Необходимо учитывать следующие требования:

  • согласование проектной документации с энергетической компанией, осуществляющей поставку газа или электричества;
  • при оборудовании газового отопления необходимо будет осуществить установку коаксиального дымохода на улицу;
  • в случае с электрическим отоплением потребуется переоборудование домашней электропроводки, установка трехфазного счетчика и автоматов электрозащиты;
  • квартиры, оборудованные газовыми котлами, нуждаются в установке приточно-вытяжной вентиляции;
  • непосредственное подключение котла к трубопроводу, проводить пусковые работы осуществляется уполномоченным  лицом, представителем газораспределительной организации.

Как правильно подключить обогревательное оборудование, как установить котел и осуществить запуск всей системы отопления в соответствии с установленными нормами, по этим и другим вопросам лучше обратиться к специалистам.

Уместно будет напомнить, что выбор в пользу электрического отопления не даст вам преимуществ и реальной экономии. Греть квартиру напрямую электричеством —  дорогое удовольствие. Только при установке многотарифного счетчика вам удастся добиться ощутимого экономического эффекта. Нередко ограничения на работу электрического отопления накладывает установленный лимит на потребление. Перерасход электроэнергии приведет к непредвиденным расходам за свет, к ухудшению температурного режима.

Предметы мебели

Несколько примеров меблировки кухни, объединенной с гостиной:

  1. 1. Диван. Он становится предметом, который зонирует пространство. Диван ставят спинкой к тому месту, где готовят еду. В небольшие комнаты (менее 20 кв м) ставят уголок, который располагают у стены, установленной перпендикулярно или параллельно от кухни.
  2. 2. Гарнитур. По мнению дизайнеров, минималистичные модели без вычурных деталей смотрятся современно. Сервиз, вазы или бокалы ставят на открытой полке. Для них можно купить модную витрину. Мебель ставят возле стены. Если пространство большое (20 кв м, 25 кв м или 30 кв м), то в центральной части можно установить остров, в котором есть и отделы для кухонных приборов.
  3. 3. Комплект мебели. Стиль должен сочетаться с оформлением обеих комнат. В малогабаритных помещениях хорошо смотрится компактный столик и стулья, сделанные в из прозрачного материала или окрашенные в светлые цвета. В интерьер гостиной можно поставить стол с круглой столешницей. В просторных помещениях комплект устанавливают возле стенки или в центральной части. Здесь будет хорошо смотреться вытянутый обеденный стол прямоугольной формы.

Характеристики труб


Самый популярный материал — полипропилен — прочный, гибкий, со временем не образует протечек

Надежность, долговечность и эффективность трубопроводов напрямую зависит от материала, который используется для сборки.

Современная промышленность может предложить для строительства такие варианты:

  • Сталь. Углеродистое железо имеет доступную цену, легко гнется, режется и сваривается. Недостаток заключается в склонности к коррозии. Кроме этого, необходим сварочный аппарат и умение им пользоваться. Искры и капли металла могут испортить внутреннюю отделку.
  • Оцинковка. Представляет собой покрытые цинком трубы из черного металла. Внешний слой со временем истирается или отстает от стенок при деформации. Срок службы ограничен.
  • Нержавеющая сталь. Отличный по всем техническим характеристикам материал. Имеет гладкие стенки, презентабельный внешний вид, устойчивый к коррозии и внутренним отложениям. Недостаток только в дороговизне и сложности сварки.
  • Медь. Металл гибкий, прочный, долговечный, не ржавеет. Минус в сложности пайки, для выполнения которой нужны хорошие навыки. Кроме этого, цветной металл имеет высокую стоимость.
  • Нержавеющая гофротруба. Хороший вариант для квартир в многоэтажных домах. Материал прочный, не подвержен ржавчине и отложениям. Благодаря гибкости нет необходимости в угловых соединениях. Недостаток в низкой прочности и необходимости регулярного обслуживания соединений.

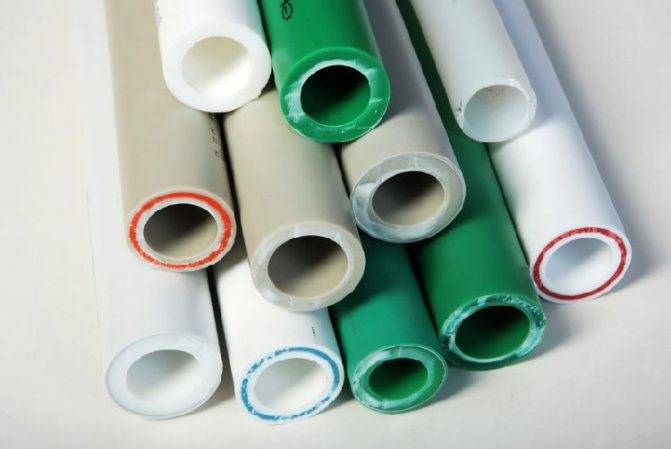

  • Полипропиленовые трубы. Армированный полипропилен отличается легкостью, гибкостью и долговечностью. Сборка системы осуществляется путем пайки, стыки крепкие и герметичные.
  • Трубы из поливинилхлорида. ПВХ не деформируется при нагревании, благодаря гибкости и упругости без последствий выдерживает механические нагрузки. Собирается на фитинги, не требует дополнительной отделки.
  • Трубы с измененной молекулярной системой. Сшитый полиэтилен (РЕХ) изготавливаются по особой технологии. Измененные молекулярные связи способствуют тому, что материал становится прочным и устойчивым к высокой температуре теплоносителя.

Монтаж труб отопления схема, ее виды

Для монтажа системы отопления, на основе полипропилена, можно выбрать несколько вариаций схем. Монтаж труб отопления схема отопительной, полипропиленовой, системы имеет несколько основных разновидностей. Основным критерием, при выборе каждой из них будет вид жилого помещения. Различают три, основные вида монтажных схем:

  • Однотрубная
  • Коллекторная
  • Двухтрубная

Каждая из этих систем по-своему уникальна и позволит повысит уровень комфорта жилого помещения и степень его обогрева. Стоит упомянуть, что все составляющие этих схем отопления стоят сравнительно недорого, и будут по карману каждому.

Хватит греть улицу!

Будут меняться в процессе реконструкции отопления радиаторы или нет, но, раз их на какое-то время все равно придется снимать, крайне желательно отсечь отток тепла наружу. Для этого нужно за батареями закрыть стену алюминированными с двух сторон теплоизолирующими матами. Как работает по теплу такая подстилка, можно прочитать в статье об утеплении пола; здесь же достаточно отметить, что в блочной хрущевке с радиаторами в нишах двойные тепловые экраны за радиаторами равносильны обшивке стен 20 мм фанерой.

В альтернативном варианте утепления стены за радиатором используют теплоизоляционный материал (1) и алюминиевую фольгу (2) по-отдельности.

Устанавливается экранирующий мат просто: прорезаем в нем отверстия под крюки подвески батареи, на прилегающую к стене сторону наносим тонкие «колбаски» строительного силикона или монтажного клея «конвертом», надеваем на крюки и прижимаем к стене.

Непременное условие: мат должен быть органическим, из синтетических или натуральных волокон. Использование открытых матов из минваты в жилых помещениях недопустимо – вредно для здоровья.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
