Отопление закрытого типа в частном доме

Схемы современных систем отопления закрытого типа для частных домов

Индивидуальные дома рекомендуется оснащать двухтрубными системами отопления с принудительной циркуляцией. Схемы их могут быть вертикальными, похожими на схему рис. 4 с котлом вместо теплообменника (поз.9) и закрытым мембранным расширительным баком, присоединенным посредством короткой трубы в той же точке перед насосом.

Но сверлить потолок и полы во всех комнатах, пропуская вертикальные двухтрубные стояки, нерационально. Правильнее использовать горизонтальные двухтрубные системы, показанные на рис.2. Комнаты каждого этажа частного дома обойдут последовательно периметральные горизонтальные отопительные контуры, связанные единственным двухтрубным стояком, как показано на рисунке ниже.

7. Двухтрубная горизонтальная схема отопления двухэтажного дома.

Радиаторы этажных контуров последней схемы, называемой тупиковой, подключены к отпительным трубам («подаче» и «обратке») боковым способом. Он может быть нижним, когда магистральные трубы и радиаторные подводки прячут под декоративным плинтусом, или диагональным, обеспечивающим максимальное обтекание отопительного прибора теплоносителем. Всем способам исполнения тупиковой схемы присущ общий недостаток – различные гидравлические сопротивления пути теплоносителя через радиаторы, обусловленные разной длиной отопительных труб. Наименьшее гидросопротивление имеют ближайшие к этажному вводу радиаторы, они обтекаются теплоносителем интенсивнее других и нагреты сильнее последних приборов этажного контура.

Балансировать тупиковую схему непросто, приходится долго открывать/закрывать радиаторные краны, добиваясь равномерного прогрева радиаторов. Свободна от этих недостатков горизонтальная двухтрубная схема Тихельмана (попутная схема) отопления двухэтажного дома, показанная на рисунке ниже.

8. Горизонтальная двухтрубная схема Тихельмана.

Здесь суммарная длина труб отопления до любого радиатора в этажном контуре одинакова. Ближайшие к этажным вводам радиаторы имеют минимальной длины трубы «подачи», но максимальные длины «обраток». Наиболее удаленные получают теплоноситель по самым длинным трубам, а отдают – по наиболее коротким. Результат – все радиаторы прогреты равномерно, сама же схема балансировки не требует, хотя и проигрывает тупиковой по суммарной длине труб.

Заключение

Двухтрубные закрытые схемы отопления по-разному понимаются во много и малоэтажном (индивидуальном) строительстве. Двухтрубный вариант отопления «многоэтажек» в российских реалиях остается маловостребованным, используемым только в высокодоходных новых домах. Индивидуальный сегмент строительства активно использует закрытые двухтрубные варианты систем отопления домов, отдавая предпочтение стабильно работающим, экономичным схемам.

Основные элементы закрытой системы

Замкнутая система отопления состоит из отопительного котла (бойлера), труб, расширительного бака, циркуляционного насоса, радиаторов отопления и системы безопасности. Рассмотрим все элементы более подробно.

Бойлер

Котел для системы отопления может быть проточным или нагревательным. Первый совмещают функцию нагрева теплоносителя и подачу горячей воды в систему водоснабжения, второй отвечает только за прогрев теплоносителя для магистрали отопления

Отопление с помощью водонагревателя ничуть не уступает по эффективности получению тепла от стандартного бойлера, важно только обеспечить постоянную подачу воды в бак для поддержания объема теплоносителя в системе

Различаются бойлеры по типу топлива – газовые, электрические, со сжиганием твердого/жидкого топлива. Все агрегаты в обязательном порядке оснащены системой сброса воздуха, аварийного перекрытия поступления энергии. В продаже встречаются комбинированные котлы отопления – эти агрегаты сочетают возможность отопления несколькими видами топлива, например, газовый котел с топкой для угля, дров. Такая система актуальна при наличии перебоев с подачей централизованного газа, электричества.

Выбирается котел по мощности, которая рассчитывается с учетом площади дома, разветвленности системы отопления и желательных температурных показателей теплоносителя.

Циркуляционный насос

Назначение прибора – обеспечение равномерной и постоянной циркуляции теплоносителя в системе. Насос следует выбирать по мощности, чтобы он справлялся с задачей доставки воды в контур, включая отдаленные и тупиковые участки магистрали. При выборе агрегата в расчет принимается не диаметр трубы, под которую он сделан, а показатели производительности, напора водяной струи.

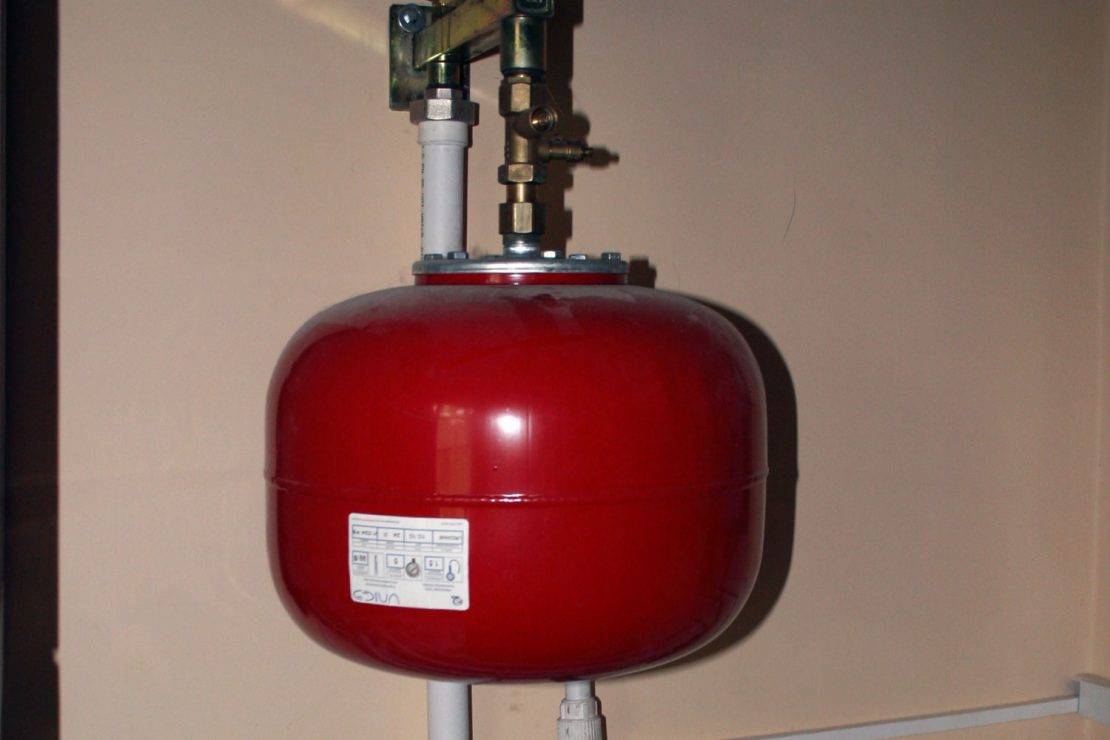

Расширительный бак

Герметичный сосуд компенсирует расширение воды при нагревании. Бак состоит из 2-х камер, разделенных гибкой мембраной. В одной части бака воздух, в другой – вода. Когда вода расширяется, воздух сжимается, мембрана вдавливается в отделение со сжатым воздухом. Как только теплоноситель остывает, мембрана возвращается на место, тем самым вытесняя жидкость в трубы. Таким образом поддерживается постоянный уровень давления, необходимый для равномерного прогрева носителя и циркуляции жидкости по тепловой системе.

Радиаторы отопления

Батареи отвечают за передачу тепла от воды в помещение, поэтому важно подобрать размеры, мощность радиаторов и установить их с соблюдением всех требований технологии. Различается несколько типов радиаторов по материалу изготовления:

Различается несколько типов радиаторов по материалу изготовления:

  • Чугун. Прочные и практичные приборы с высокой теплоотдачей, но медленным прогревом. Плюс в неограниченном сроке эксплуатации, минус в массивности приборов.
  • Сталь. Облегченные конструкции с минимальной инертностью и высокой теплоотдачей. Минус – малая теплоемкость, из-за чего придется тратить больше энергии на поддержание комфортной температуры, к тому же сталь подвергается коррозии, что уменьшает срок эксплуатации всей системы. Плюсы в эстетичности приборов, их невысокой стоимости.
  • Алюминий. Высокая теплоотдача, небольшой вес, малая инертность – плюсы, подверженность коррозии – минус.
  • Биметаллические конструкции. Являются самыми востребованными, сочетают характеристики стали и алюминия – сверху алюминиевый кожух и стальной сердечник внутри. Облегченные по весу радиаторы хорошо и быстро прогревают помещение, обладают высокой теплоотдачей, но не противостоят коррозии.

Трубы закрытой системы отопления

Трубопровод магистрали – элементы, транспортирующие теплоноситель по всему контуру. Если выбирается схема закрытой системы отопления, трубы нужно подбирать с учетом всех особенностей конструкции.

Элементы различаются по материалу изготовления:

  1. Сталь. Трубы могут быть обычными, оцинкованными или нержавеющими. Это тяжелые элементы, соединение которых требует сварки и нарезки резьбы – без специалиста при монтаже не обойтись.
  2. Медь. Прочный материал, не подверженный коррозии. Цена труб высокая, сложность при монтаже большая, применяются нечасто.
  3. Металлопластик. Трубы не отличаются сложностью в монтаже, но обилие металлических соединений, которые нужно периодически проверять на протечку и подтягивать, может доставить неудобства. К тому же металлопластик податлив на линейные расширения, что также не является плюсом применения.
  4. Полипропилен. Много плюсов, минус один – для системы отопления подходят металлопластиковые армированные трубы, которые выдерживают линейное расширение, минимизируют риск протечки. Стоит материал дороже, но повышенная прочность нивелирует этот недостаток.

Правильный выбор котла для закрытой системы

Отопительная система закрытого типа может функционировать в автономном режиме. Специалисты рекомендуют устанавливать автоматические котлы, которые осуществляют работу по параметрам, установленным после монтажа. В таком случае не требуется никакого вмешательства со стороны хозяев, что является очень удобным.

Основные разновидности котлов, в зависимости от топлива, на котором они работают:

  • газовые;
  • электрические;
  • на жидком топливе;
  • на твёрдом топливе.

Наиболее подходящим вариантом, для закрытой отопительной коммуникации являются котлы, использующие в качестве топлива газ. При монтаже газового котла для закрытой отопительной конструкции существует возможность подключения к системе комнатного термостата. Этот прибор позволяет выставлять необходимую температуру в отапливаемых помещениях, причём точность температуры является очень высокой (до одного градуса).

К некоторым разновидностям котлов можно подключить специальные датчики погоды, которые устанавливаются снаружи здания и передают информацию о погоде. По их показаниям котёл регулирует мощность и скорость нагрева теплоносителя.

Закрытую систему для обогрев дома можно организовать с любым типом котла, в том числе и электрического

Стоит также сказать несколько слов о моделях, которые функционируют на электрической энергии. Существует три типа таких котлов:

  • обычные котлы, включающие в себя трубчатый электронагреватель (ТЭН);
  • индукционные;
  • электродные.

Два последних типа считаются более компактными и выгодными, с финансовой точки зрения. Кроме этого, они обладают меньшим коэффициентом инерционности, что также является неоспоримым плюсом.

Самыми универсальными на сегодняшний день считаются котлы, которые используют в качестве топлива твёрдые или жидкие материалы.

Твердотопливные котлы имеют возможность организации автоматического контроля за процессом горения, однако, из-за специфики топлива эффективность такой автоматической системы будет ниже.

Расчёт мощности этого устройства производится довольно просто, но и здесь есть свои нюансы. Специалисты советуют подбирать котёл, руководствуясь таким расчётом: на 1 м² площади необходимо 100 Ватт мощности. Желательно подбирать котёл с мощностью несколько выше. Это обусловлено тем, что бывают аномально холодные зимы. Запас мощности должен составлять примерно 30–50%.

Видео тонкости заполнения закрытой системы

Соблюдая осторожность и правила запуска, самостоятельно можно справиться с доливом воды в старую систему. При первом запуске проверку и заполнение должны сделать мастера, которые монтировали отопление. Если у вас нет навыков, не старайтесь самостоятельно устранить течь или заменить теплоноситель в контуре

Если у вас нет навыков, не старайтесь самостоятельно устранить течь или заменить теплоноситель в контуре

Доверьте работу специалисту – мастер подберет оптимальный носитель, средство для прочистки, которое не повредит внутренние поверхности, и правильно заполнит систему

Если у вас нет навыков, не старайтесь самостоятельно устранить течь или заменить теплоноситель в контуре. Доверьте работу специалисту – мастер подберет оптимальный носитель, средство для прочистки, которое не повредит внутренние поверхности, и правильно заполнит систему.

Порядок пуска отопления многоэтажного дома.

Пуск отопления многоэтажного дома часто связан с неприятностями, возникающими из-за незнания правил. Для запуска отопления необходимо соблюдать определенный порядок и последовательность.

Начало отопительного сезона в ЖКХ часто осложняется проблемами неравномерного прогрева на верхних этажах высотного дома, а также целых стояков и квартир.

Такие проблемы образуются из-за быстрого запуска отопительной системы. При быстром наполнении трубопроводов высотного дома в системе образуются воздушные пробки в системе отопления многоэтажного дома. которые не дают прогреваться стоякам и целым квартирам.

Летом, после гидравлического испытания трубопровода. система отопления остается без движения, давление падает. Для того чтобы при запуске система не наглоталась воздуха и не набралась воздушных пробок, необходимо соблюдать определенные правила запуска системы отопления многоэтажного дома. Как правильно заполнить систему отопления водой многоквартирного дома, а именно:

    • 1. Выполнить плавный запуск теплоносителя в систему. Подпиточные насосы в ЦТП включать на минимальных оборотах, чтобы теплоноситель наполнял систему не резко, быстро скачком, а медленно и постепенно.
    • 2. Наполнение системы должно выполняться через обратную магистраль любой системы малоэтажного и высотного дома, то есть снизу вверх. При таком наполнении вода, теплоноситель, плавно вытесняет весь воздух, накопившийся в системе за летний период, таким образом, вытесняя из системы воздушную пробку.
    • 3. После плавного запуска необходимо произвести выпуск оставшегося воздуха из системы отопления — из воздухосборников, расположенных в верхних точках многоэтажного дома на чердаке.
    • 4. На воздухосборнике приоткрывают спускной кран, дожидаясь прекращения характерного свиста воздуха.
    • 5. После того, как воздух перестает выходить из крана-спускника, необходимо слить воду из отопительной системы. чтобы выпустить отстатки воздуха. Сливают незначительное количество воды, пока не прекратят выходить пузыри. Воду сливать нужно в ведро или любую другую емкость, чтобы не залить верхние этажи.
    • 6. В домах, где отсутствует чердак, например, в пятиэтажках воздух спускают самостоятельно через краны Маевского на последнем этаже дома. Приоткрыв отверткой кран Маевского, спускается воздух, и радиатор сразу начинает прогреваться.

Основные ошибки при запуске системы.

  • 1. Ошибкой №1 является быстрый запуск системы через подающую магистраль.
  • 2. Ошибкой №2 является слив воды, теплоносителя, из системы в подвале. Абсолютно бессмысленное дело, так как воздух поднимается вверх, и из нижних точек спускать его нет смысла, все равно не выйдет.
  • 3. Ошибкой №3 является спуск воздуха и воды из батареи в каждой квартире многоэтажного дома. При правильном запуске системы эта процедура отпадает сама по себе.

Смотреть о том как спустить воздух из радиатора:

  • Когда должна быть наполнена система перед запуском отопления после лета
  • Как правильно запустить систему отопления 5 и 9 этажных домов
  • Воздушная пробка в системе отопления многоэтажного жилого дома.
  • Должна ли система отопления быть заполнена в сентябре

Социальные отзывы Cackl e

Конструктивные особенности

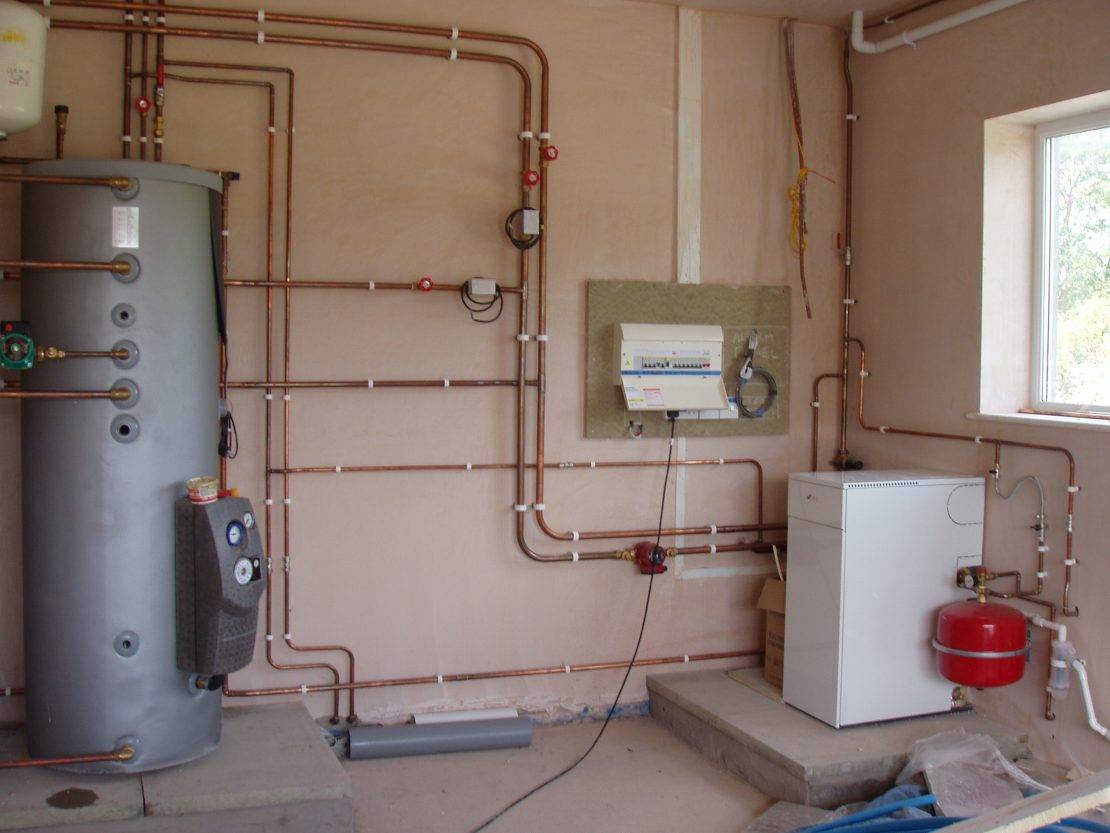

  • Во-первых, все конструктивные элементы отопления можно разместить в одном помещении. Это и котел, и насос, и расширительный бачок. В таком случае нет необходимости поднимать бак на большую высоту. Ведь два элемента создают давление в контуре — это насос и азот внутри бачка. Все это дает несколько преимуществ — уменьшение диаметра трубопроводов, несоблюдение углов наклона, и отсутствие испарения теплоносителя.
  • Во-вторых, появляется возможность использовать такую схему в домах с большой площадью и объемом. С открытой системой добиться эффективной работы отопления в большом доме будет очень сложно.


Котел и разделитель

Есть вопрос, который сегодня волнует определенную часть застройщиков частных домов. Он касается переделки открытой схемы в закрытую. В этом плане никаких проблем нет. Не нужно менять трубы и другие элементы, нужно лишь врезать в обратный контур циркуляционный насос и поменять расширительный бак, установив мембранную модель.

Но не будут ли образовываться воздушные карманы в местах наклона трубопроводов? Такая вероятность есть здесь важно подобрать мощность насоса и размеры расширительного бачка. Если все будет в норме, то воздух будет проталкиваться под давлением теплоносителя

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

  • с одной трубой;
  • двумя;
  • коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

  • тупиковая;
  • попутная;
  • коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

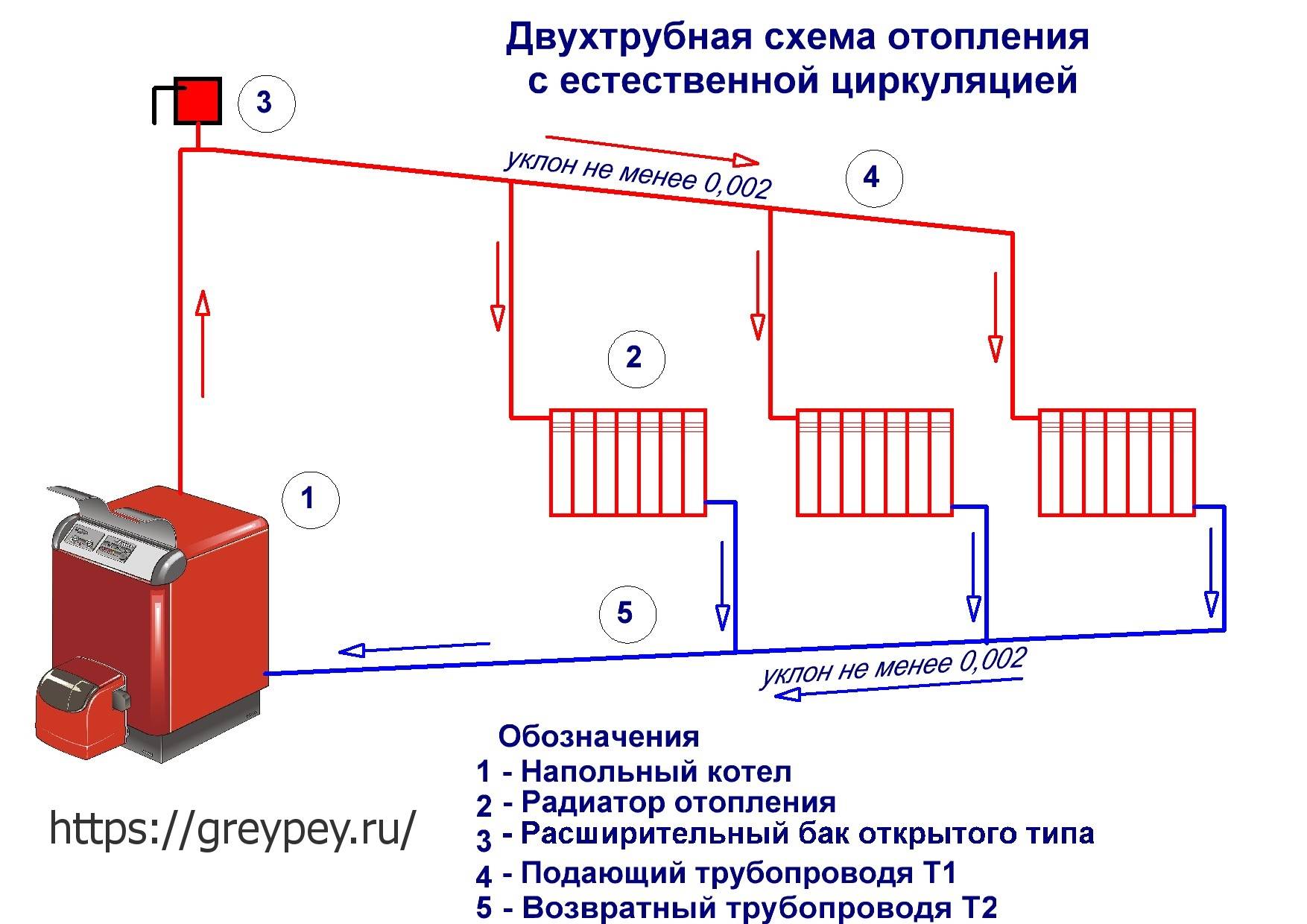

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

  • Более равномерный прогрев всего домовладения;
  • Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
  • Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
  • Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Особенности разницы функционирования закрытой схемы от открытой состоят в следующем:

  • Расширение жидкости, происходящее в результате её нагревания в котле, компенсируется в мембранном расширительном резервуаре. После того как поступивший в бак теплоноситель охладился, он снова возвращается в систему. Таким образом в ней поддерживается постоянное давление.
  • Создание необходимого давления происходит ещё на стадии установки контура отопления.
  • Циркуляция жидкости осуществляется только при помощи насоса. В следствие этого закрытая схема целиком зависит от наличия электричества (помимо случаев подключения автономного генератора).
  • Наличие циркуляционного насоса не налагает строгих рамок на диаметр используемых труб. Помимо этого трубопровод не обязательно должен быть расположен с уклоном. Главное условие — это расположение насоса на «обратке», для того чтобы в него поступал охлаждённый теплоноситель.
  • Отсутствие уклона труб может сыграть отрицательную роль. Ведь даже при небольшом уклоне система будет функционировать и без электричества. А при горизонтальном расположении труб данная система не работает. Данный минус закрытой схемы перекрывает его высокий коэффициент полезного действия и иные плюсы.
  • Установка данной сети проста и может быть применена для любых помещений, независимо от их площади. Помимо этого не требуется утепление магистрали, так как трубы нагреваются очень быстро.
  • В закрытом типе существует возможность использовать антифриз в качестве теплоносителя, вместо воды. Так же данная схема меньше подвергается коррозии, вследствие её герметичности.
  • Несмотря на закрытость системы от окружающей среды, её герметичность может быть нарушена. Это может произойти в местах стыков схемы, либо на стадии заполнения её теплоносителем. Так же особо критичными являются места перегибов труб и верхние точки. Для того, чтобы избавиться от воздушных пробок, сеть оборудуется спец. клапанами и кранами Маевского. При наличие в схеме алюминиевых приборов отопления, отводчики воздуха обязательны (при контакте алюминия и теплоносителя выделяется кислород).

  • Теплоноситель должен двигаться в том же направлении, что и воздух. То есть снизу вверх.
  • После включения системы открыть краны, отводящие воздух, и закрыть краны, спускающие воду.
  • Как только из крана отвода воздуха пойдёт вода — перекрыть его.
  • Только после всего вышеперечисленного запускать циркуляционный насос.

Закрытая система отопления: что это такое, принцип работы, плюсы и минусы

В таких схемах используются расширительные мембранные бачки. Герметичная ёмкость разделяется на две части упругой мембраной.

При увеличении температуры открывается клапан, и избыток жидкости перемещается в бак.

При понижении температуры теплоноситель попадает обратно в систему, благодаря чему в последней поддерживается стабильное давление.

Безнапорный бачок может полностью наполняться жидкостью, поэтому установка поддержания давления должна быть более компактной, чем у обычного бака. Она позволяет регулировать заданные параметры в контуре и автоматически подпитывать конструкцию.

Контур закрытого типа состоит из следующих элементов:

  • из герметичного мембранного бака;
  • из батарей (радиаторов);
  • из отопительного котла;
  • из циркуляционного насоса;
  • из труб;
  • из соединительных элементов (клапанов, кранов, фильтров).

Закрытая схема отопления имеет ряд преимуществ:

  1. возможность использования любого теплоносителя;
  2. долговечность конструкции за счёт полной герметичности;
  3. отсутствие лишнего шума;
  4. возможность самостоятельной установки системы;
  5. высокая скорость перемещения жидкости, обеспечивающая максимальную теплоотдачу;
  6. отсутствие потребности в теплоизоляции для магистрали;
  7. сокращение финансовых расходов на обогрев дома.

К недостаткам относят зависимость от электрической энергии и необходимость приобретения мембранного бака большого размера, цена которого довольно высока. Проблема энергозависимости решается установкой блоков бесперебойного питания или небольших генераторов, обеспечивающих аварийное электроснабжение.

Схемы конструкции, использование в многоквартирных домах

В частных домах используется однотрубный или двухтрубный контур отопления.

Однотрубная схема применяется в помещениях с небольшой площадью, где для обогрева требуется не больше пяти радиаторов.

Фото 1. Схема закрытой системы отопления с однотрубным контуром. Каждый из радиаторов подключается последовательно.

Все батареи включаются в схему последовательно, поэтому последний по счёту отопительный прибор всегда будет холоднее первых. Очевидное достоинство такой схемы — меньший расход труб.

Если из строя выйдет одна батарея, остальные будут продолжать работать в обычном режиме при использовании байпаса. Однотрубная система бывает горизонтальной и вертикальной. Горизонтальная не позволяет регулировать величину теплоносителя, поэтому при её прокладке устанавливаются байпасы. Вертикальный однотрубный контур в большинстве случаев используется в многоэтажках.

Двухтрубная (двухконтурная) схема более равномерно прогревает помещения. Жидкость от теплогенератора до батарей циркулирует по двум контурам. Радиаторы в этом случае подключаются параллельно. Теплоноситель имеет одинаковую температуру во всех батареях. Этот способ требует гораздо больших затрат, но зато даёт возможность регулировать температуру в каждом помещении.

Расчёт

Для того чтобы правильно подобрать циркуляционный насос и диаметры труб, проводят гидравлический расчёт схемы отопления. Он позволяет выявить гидравлические потери давления на конкретных участках и максимально снизить эксплуатационные затраты.

Внимание! Циркуляционный насос целесообразно устанавливать в трубопроводе обратного хода. В таком случае увеличится срок эксплуатации прибора, так как через него будет проходить уже охлаждённый теплоноситель

Вычисления проводятся профильным специалистом с помощью теплотехнического расчёта и после подбора батарей. В результате вычислений будет получено значение давления, необходимое для прогонки воды циркуляционным насосом. После этого этапа рассчитывается величина для определения объёма и подбора мембранного бака.
