Вытяжка для мангала в беседке из металла своими руками

Вытяжки для мангала в беседке, их виды и как их сделать своими руками

Просторная беседка — отличное место для сбора шумной компании в летний сезон, а неотъемлемым атрибутом такого сооружения является мангал. Он отлично подойдёт для приготовления мяса и овощей, но для максимально беспроблемного использования ему стоит обеспечить хорошую вентиляцию с качественной вытяжкой. Некоторые дачники предпочитают приобрести её в готовом виде, но на самом деле изготовить такую конструкцию своими руками не так сложно, как может показаться на первый взгляд. Действительно ли нужна такая вытяжка в беседке и как можно создать её из подручных средств самостоятельно — об этом и пойдёт речь далее.

Вытяжка для мангала своими руками: чертежи, инструкции, варианты

Если у вас на даче есть кирпичный или бетонный мангал, вы можете сделать его более удобным – отвести от него дым и улучшить горение. Вытяжка для мангала своими руками — это полезный и практичный проект для каждой дачи. Если самодельный мангал  без вытяжки на открытом воздухе еще создает какие-то приятные впечатления, то беседка с мангалом просто невозможна без вытяжки. Работа над вытяжным зонтом для мангала требует от вас средний уровень подготовки и наличие определенных инструментов, что, возможно, для новичка будет тяжеловато. Но в конце статьи в сможете найти как облегченные варианты этой же вытяжки, так и более продвинутые. Начнем с базовых конструкций и чертежей вытяжки для мангала.

Вытяжка для мангала.  Инструменты и материалы.

Лист железа 3 мм.

Металлические уголки 20х20х3 мм.

Заклепки, шурупы, термостойкая краска.

Угловая шлифовальная машинка(болгарка) с дисками для резки металла.

Сварочный аппарат, электроды, маска.

Дрель с насадками для бетона.

Заклепочник.

Зонт состоит из каркаса, сделанного из металлических уголков, обшитого металлом. Высота зонта 2 м, он будет устанавливается на мангал размером 105х60 см.

Зонт состоит из трех частей: основания, которое крепится на мангал; купола с внутренней перемычкой для улучшения тяги и трубы.

Как сделать вытяжку для мангала своими руками.

Перед началом работ измерьте свой мангал, если ваши размеры отличаются, то надо откорректировать размеры вытяжки.

Перед работой новые металлические уголки нужно очистить чистой тряпкой от заводской смазки. Болгаркой нарезаем металлические уголки (размеры для каждой детали мангала на чертежах ниже). Во избежание попадания металлической стружки при резке металла, обязательно работаем в защитных очках.

Свариваем из металлических уголков 2 боковые стороны базы вытяжки:

Затем к ним привариваем уголки для задней поверхности базы мангала:

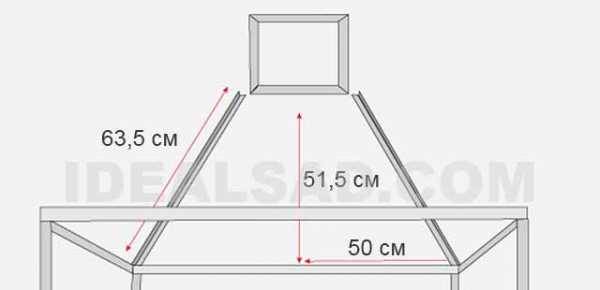

Собираем нижнюю часть купола вытяжного зонта для мангала:

Привариваем на нее уголки задней части купола мангала:

Собираем боковые части купола вытяжки для мангала:

Собираем трубу:

После сварки обрабатываем швы вытяжки шлифовальным диском. Для того, чтобы защитить металл обрабатываем каркас термостойкой краской.

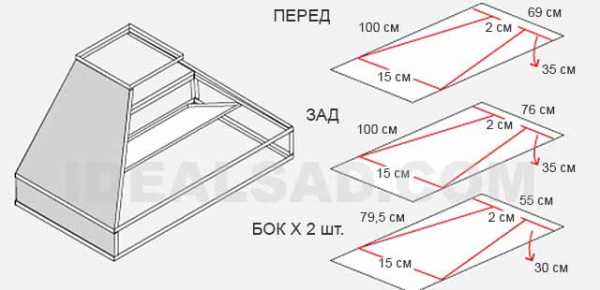

Размечаем металл для обшивки вытяжного зонта:

Подгибаем кромки и линии сгиба , закрепляя лист на краю верстака:

Обшиваем базу вытяжки металлом с помощью заклепок и установочного инструмента (заклепочника):

Перед обшивкой купола вытяжки добавляем внутрь по диагонали металлическую пластину, которая будет способствовать улучшению тяги. Этот пластина представляет собой металлический лист размером 99х34 см с 2 см кромками по краям, за которые она крепится в нижней части купола.

Размечаем и вырезаем металл для обшивки купола вытяжки:

Обшиваем трубу вытяжного зонта для мангала:

Окрашиваем вытяжку мангала термокраской.

Устанавливаем базу на мангал, закрепляя ее на кирпиче саморезами для бетона (кирпича).

Устанавливаем купол, закрепляя его заклепками на кромку базы.

Устанавливаем трубу, одевая ее на купол, для крепежа используем заклепки.

Вытяжка для мангала: варианты конструкций

Вы можете модифицировать базовый вариант вытяжного зонта, делая другие варианты вытяжки. Часто базу выкладывают из кирпича, а затем устанавливают на нее купол с трубой.

Труба может быть как готовая металлическая, так и кирпичная.

Кроме того, вместо П-образной базы, можно сделать угловую:

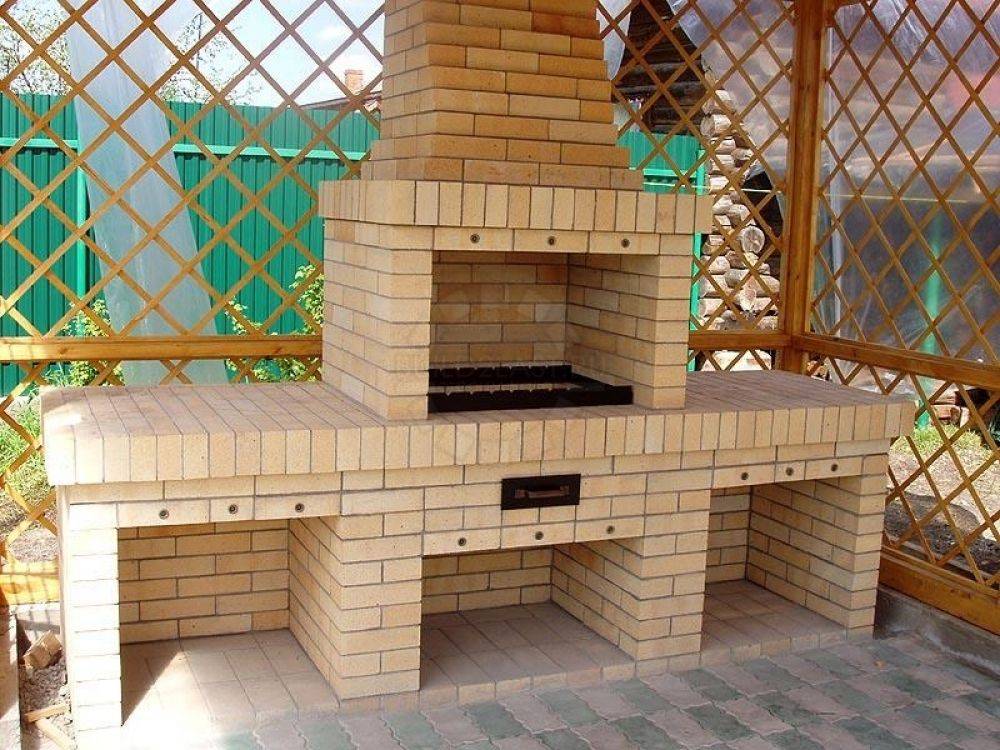

Вытяжные зонты сделанные из кирпича делаются по тому же принципу — варится металлический каркас, который обкладывается огнеупорным кирпичом.

Кроме кирпича вытяжку часто оформляют диким камнем.

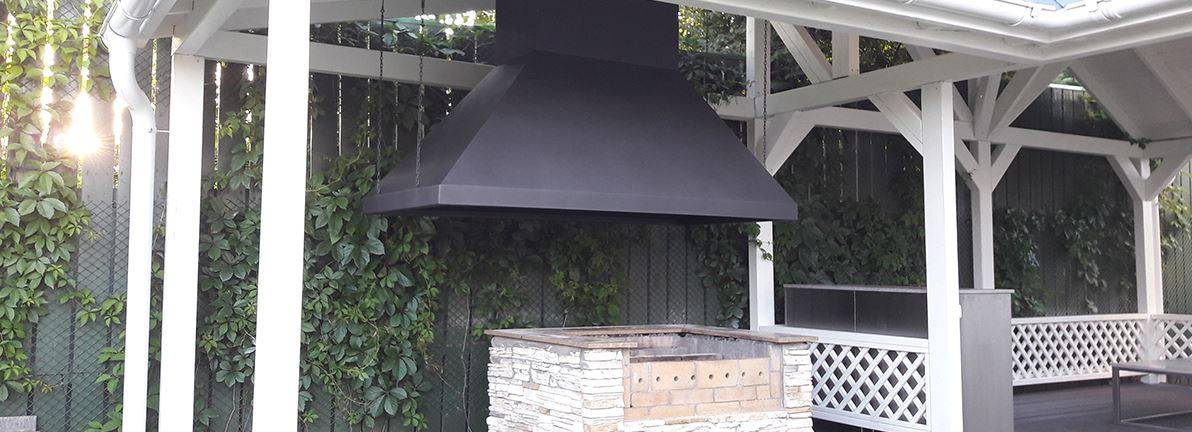

Вытяжка для мангала может быть декорирована и деревом — металлический вытяжной зонт обшивается деревом с использованием термоизоляционных прокладок.

Вытяжка для мангала своими руками создаст для вас больше комфорта, избавив от надоедливого дыма в глаза при готовке и оставив аромат открытого огня для готовых блюд.

Если вы только начинаете думать как самому сделать мангал, вам будет интересна наша статья Хотите сделать мангал своими руками: 25 фото и чертежи

КАКОЕ ВАШЕ МНЕНИЕ?

• вытяжки для кухни 60 см |
• вытяжки кухонные 90 см |
• кухонные вытяжки 50 см |
• вытяжка эликор аметист |
• вытяжка эликор вента |
• эликор интегра |
• elikor квадра |
• elikor оникс |
• эликор оптима |
• эликор ротонда |
• elikor эпсилон |
• эликор аквамарин |
• эликор бельведер |
• другие |
• вытяжки плоские |
• вытяжки подвесные |
• классические вытяжки |
• купольные вытяжки |
• вытяжка угловая |
• угольные вытяжки |
• вытяжка встраиваемая в шкаф |
• как выбрать вытяжку на кухню |
• лучшие кухонные вытяжки |
• кухонные вытяжки отзывы |
• угольный фильтр для вытяжки |
• установка вытяжки |
• короб для вытяжки |

Контакты

Официальное представительство Elikor Эликор в Москве

Единый тел. +7 495 268-02-32

Дымоотвод из кирпича

Сначала на участке нужно найти место для строительства печи

Важно, чтобы тандыр не располагался вблизи дачи и других построек из дерева. Следует вынести печь для казана за зеленые насаждения. Вытяжку над мангалом можно сделать из кирпича, который используется для возведения печей

Вытяжку над мангалом можно сделать из кирпича, который используется для возведения печей

Важно правильно смешать глиняно-песчаный раствор

Нужно обратить внимание на то, как готовая смесь держится на гладкой поверхности. Если при выкладывании на кирпич раствор не растекается, то он готов. Возводя вытяжной зонт для мангала в беседке, необходимо правильно сделать основание

Кладка должна быть сделана очень аккуратно. Для этого нужно взять уголки и вмуровать их в стенки мангала. На них будет выложен первый ряд кирпича. При этом блоки нужно укладывать вдоль стен, прислоняя торцом. Выкладывая остальные ряды, кирпич размещают вдоль. Нужно сразу купить достаточное количество материала, ведь будет минимум 10 рядов

Возводя вытяжной зонт для мангала в беседке, необходимо правильно сделать основание. Кладка должна быть сделана очень аккуратно. Для этого нужно взять уголки и вмуровать их в стенки мангала. На них будет выложен первый ряд кирпича. При этом блоки нужно укладывать вдоль стен, прислоняя торцом. Выкладывая остальные ряды, кирпич размещают вдоль. Нужно сразу купить достаточное количество материала, ведь будет минимум 10 рядов.

Выкладывая вершину конуса, следует обращать внимание на уклон. Нормальным для боковых сторон считается уклон 35 мм, а с лицевой стороны — 17 мм. Но нужно учесть, что размеры могут быть изменены из-за конструкции дымохода

Но нужно учесть, что размеры могут быть изменены из-за конструкции дымохода.

Выкладывая вытяжку, необходимо смотреть, чтобы размеры его последнего ряда соответствовали габаритам дымохода. Задняя стена трубы должна иметь «зуб», этот элемент необходим для улучшения тяги. Для защиты трубы от осадков следует сделать над ней козырек из оцинковки. В закрытых помещениях конструкцию можно оборудовать вентилятором и фильтрами.

Какой вариант печи предпочесть

Владельцы частных домов часто делают на участку коптильню. Ее возводят из кирпича либо обустраивают в металлической бочке. Какая коптильня лучше? Все зависит от предпочтений владельца, но кирпичные сооружения прослужат дольше. Кроме того, они имеют более привлекательный внешний вид. Например, кирпичный мангал с дымоходом впишется в любой ландшафтный дизайн.

Можно на участке установить тандыр, но нужна горизонтальная площадка. Раньше в таких печах готовили мясо и хлеб, сегодня их можно использовать для копчения рыбы и пр. Раньше коптили продукты в частных домах, где были размещены специальные приспособления, но сегодня приготовить вкусные блюда можно и на даче в уличных печах.

Составные части

Площадь вытяжки зависит от площади нижней части мангала Конструкция вытяжки достаточно проста, однако есть немало требований, которые следует точно соблюдать.

• Зонтик – или купол. Его площадь должна быть на 30% больше площади нижней части мангала. Форма при этом может быть разной: более высокий купол имеет меньшее сечение, а более широкий или плоский – большее.
• Если устанавливается вытяжка, дымоход должен соответствовать дополнительному приспособлению. Дымоотводная труба должна иметь сужение и изгиб, иначе хорошей тяги не добиться. Важна высота: от земли до верхней точки дымохода должно быть не менее 2,8 м, а лучше еще больше. Сечение дымоотводной трубы определяется площадью печи.
• Поскольку готовят на мангале чаще всего мясо, необходимо установить жироуловитель. Он имеет вид рамки со съемной емкостью. Рамка улавливает брызги и накапливает их, не позволяя жиру сгорать в дымоходе или на куполе. Последнее снижает функциональность устройств.
• Рекомендуется устанавливать на мангалах большой мощности дымоотсос. Это маломощный вентилятор, которой увеличивает естественную тягу и лучше удаляет запахи.
• Вместо вентилятора иногда ставят дефлектор. Это механическое устройство, которое выполняет такую же функцию за счет своей формы. Однако по сравнению с вентилятором его эффективность зависит от погодных условий: чем сильнее ветер, тем лучше она работает.
• Дымоходная труба оснащается искрогасителем – это обязательное требование для печи, расположенной близко или внутри дома. При сильной тяге с воздухом поднимаются вверх горящие частички, если их не останавливает колпак. Икры могут разноситься довольно далеко и создают угрозу пожара. Искроуловитель делают в виде воронки из жаростойкой стали.

Подборка вытяжных зонтов из магазина

Зонт-вытяжка для зон барбекю KM-9.1 ★

Высокая конструкция в форме пирамиды с покатыми краями, которая одновременно служит и крышей для жаровни, и вытяжкой для дыма. Изготовлена из прочной конструкционной стали.

Толщина листов металла снижает риск деформации зонта под действием жара от топки.

Для удлинения дымохода подойдут трубы сечением 215х245 мм. Простая и полезная конструкция, которую можно использовать и под навесом, и на открытом воздухе.

Технические характеристики

• Материал корпуса — сталь.
• Толщина металла — 1,5 мм.
• Высота вытяжки — 125 см.

• Длина вытяжки — 83 см.
• Глубина вытяжки — 46 см.
• Вес конструкции — 21 кг.

Плюсы

• Высокое качество материала.
• Привлекательная форма без лишних острых углов.
• Можно удлинить дымоход.

Минусы

Тяжелая конструкция.

Большой двустенный вытяжной купол для зон барбекю Loft-13 ★

Эта вытяжка представляет собой восьмигранный купол с двойной стенкой. Такая конструктивная особенность повышает уровень поглощения жара и увеличивает огнеупорность зонта.

Данные показатели в свою очередь повышают пожарную безопасность вытяжки. Удобный и надежный купол, который можно устанавливать в крытых беседках над мангалом, грилем или тандыром.

Технические характеристики

• Материал корпуса — сталь.
• Толщина металла — 1 мм для внешней стенки купола, 2 мм для внутренней стенки вытяжки.

• Высота вытяжки — 126,1 см.
• Диаметр купола — 100,2 см.
• Вес конструкции — 65 кг.

Плюсы

• Прочные толстые стенки, не деформирующиеся от жара.
• Низкий уровень пожароопасности.
• Высокое качество стали.

Минусы

• Большой вес.
• Необходимо закреплять вытяжку над конструкцией.

Зонт-вытяжка для зон барбекю KM-9 ★

Этот вытяжной зонт изготовлен из конструкционной стали 1,5 мм толщиной. С помощью этой конструкции вы сможете отводить дым из летних террас или беседок во время приготовления пищи на мангале, барбекю или тандыре.

На вытяжке имеется небольшая крышка, защищающая выходное отверстие от осадков. При необходимости можно удлинить дымоход с помощью труб сечением 215х245 мм.

Подойдет для использования не только на площадках с навесами, но и на открытом участке.

Технические характеристики

• Материал корпуса — сталь.
• Толщина металла — 1,5 мм.
• Высота вытяжки — 94 см.

• Длина вытяжки — 83 см.
• Глубина вытяжки — 44 см.
• Вес конструкции — 18 кг.

Плюсы

• Есть возможность удлинения.
• Удобная форма.
• Прочный металл.

Минусы

Большой вес.

Зонт-вытяжка для зон барбекю с фартуком ★

Эту конструкцию выделяется среди прочих отводящих дым устройств наличие «фартука», благодаря которому мангал или гриль-барбекю можно устанавливать рядом со стенами в крытых или полукрытых помещениях.

Возможно изготовление под заказ по заданным габаритам, с требуемым диаметром дымохода. Удобный вариант для дачной беседки или небольшой частично крытой террасы, где можно поставить мангал к стене в целях экономии места.

Технические характеристики

• Материал корпуса — сталь.
• Толщина металла — 1,5-3 мм.
• Высота вытяжки — 120 см.

• Длина вытяжки — 100 см.
• Глубина вытяжки — 40 см.
• Вес конструкции — 25 кг.

Плюсы

• Высокое качество материала.
• Возможность удлинить дымоход.
• Наличие стенки, защищающей пространство за жаровней.
• Низкий риск деформации от жара благодаря утолщенным стенкам.

Минусы

Нет крышки, защищающей отверстие зонта от осадков.

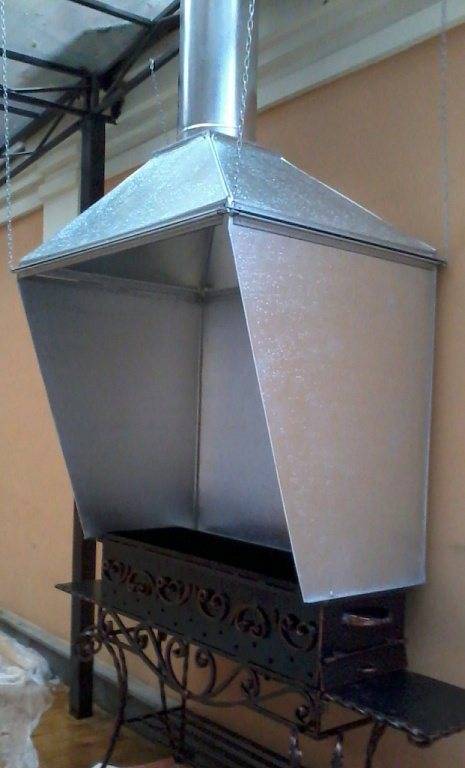

Зонт вытяжной для мангала пристенный из оцинкованной стали на шинорейке ★

Эта вытяжка для мангала требует дополнительной прокладки дымохода. Конструкция изготовлена из оцинкованной стали толщиной 0,5 мм.

Данная модель отлично подойдет для установки в местах общественного питания, в летних кафе, на кухнях. Но здесь нужно учитывать, что габариты зонта на шинорейке увеличиваются по периметру на 25 мм.

Технические характеристики

• Материал корпуса — оцинкованная сталь.
• Толщина металла — 0,5 мм.
• Высота вытяжки — 40 см.

• Длина вытяжки — 50 см.
• Глубина вытяжки — 30 см.

Плюсы

• Подходит для установки в точках общественного питания с большими производственными оборотами.
• Качественная сталь с защитным покрытием.
• Можно устанавливать сразу на мангал, а не подвешивать над жаровней.

Минусы

Требуется проводить дымоход.

Варианты конструкций

Вытяжка представляет собой купол

Дымоход для мангала и вытяжка из металла – не одно и то же. Дымоход выводит отработанный газ. При хорошей тяге этого обычно достаточно. Однако дымоходный канал не предупреждает распространение запахов, брызг жира, частиц золы. Это делает вытяжка.

Конструкция представляет собой купол в виде параллелепипеда или срезанной пирамиды. Нередко он составляет с мангалом или печью общее дизайнерское решение. Различают 2 вида конструкции.

Металлическая вытяжка

Металлическая вытяжка универсальна для любых конструкций

Выполняется из жаропрочной стали или меди. Эти сплавы долговечнее и устойчивы к высоким температурам. Купол размещают достаточно низко над очагом. Он улавливает продукты горения – твердые, жидкие, газообразные, и направляет их в дымоход. Вытяжной зонд не контактирует с коммуникациями.

Купол для мангала в беседку из металлических сплавов обладает множеством плюсов:

• универсален и комбинируется с печами и барбекю любого вида и типа;
• прост в монтаже;
• не требует сложного обслуживания;
• может оборудоваться дополнительными устройствами: вентилятором, фильтрами;
• привлекателен.

Недостаток: металл сильно нагревается, поэтому есть некоторая опасность ожога.

Кирпичная конструкция

Купол кирпичной вытяжки соединяют с дымоходом в одно целое

Купол соединяется с дымоходом в 1 целое. Собственно колпак выкладывают камнем, он имеет вид пирамиды. Он закрывает большую часть очагового проема. Благодаря тяге продукты сгорания выводятся в дымоотводный канал.

Преимущества следующие:

• кирпичный купол совмещает функции жаровни и вытяжки;
• легко ремонтируется;
• имеет солидный внешний вид;
• безопасен – камень не нагревается так сильно, как металл.

Недостатки:

• вентиляционная конструкция громоздкая;
• чтобы выложить кирпичом купол, нужен опыт;
• более высокая стоимость.

Для кирпичной вытяжки нужен огнеупорный кирпич и глиняный раствор.

Разновидности устройств

Существует два типа вытяжных систем

Активные

Владельцы участков дачных и частных домов используют активные вытяжные системы крайне редко.

Первые работают на принципе принудительного выведения дымовых газов. Рабочим органом, создающим поток воздуха, является вентилятор. Он всасывает дым и другие продукты горения и выбрасывает их из дымовой трубы, обеспечивая стабильный и регулируемый режим дымоудаления.

Пассивные

Вытяжки работают на принципе естественной печной тяги. Горячий дым поднимается вверх и попадает в створ вытяжного зонта, откуда поступает в дымоход и выходит наружу. Есть разные конструкции подобных систем дымоудаления.

Кирпичные вытяжки

Первая группа отличается надежностью и долговечностью. Однако, из-за большого веса они могут быть совмещены только с кирпичными мангалами. Как правило, это части больших комплексов, в которых совмещены несколько разных отделений — русская печь, мангал, печь для казана, коптильня и т. д. Вытяжки у таких комплексов, по сути, являются обычными дымовыми трубами.

Металлические вытяжки

Гораздо дешевле и проще в монтаже. Кроме того, они могут быть изготовлены в разных конструкционных вариантах. Для самостоятельного изготовления они намного проще и удобнее.

Достоинствами металлических вытяжных систем принято считать:

• внутренние стенки гладкие и удобные для очистки;
• форма вытяжки может быть любой, от округлой до прямоугольной;
• простота сборки, возможность выполнить работу с минимумом инструментов (можно даже обойтись без сварки);
• малый вес, нет нужды в самостоятельной опоре на пол или на грунт;
• высокая ремонтопригодность.

Функции вытяжки

Указанные конструкции выполняют несколько важных функций. В первую очередь, нужно отметить сбор дыма и других продуктов горения. Они поднимаются вверх и полностью попадают в дымоход. То есть дым не успевает рассеиваться по пространству беседки, попадая в дымоход в полном объеме,

Это значит, что вредные продукты горения не будут попадать в легкие, а само нахождение в беседке станет более комфортными и безопасным.

https://youtube.com/watch?v=dwCW7NVTILU

Зонт охватывает весь мангал, защищая его от осадков. Поэтому. Влага не будет попадать на угли и не дождь не помешает встрече с друзьями.

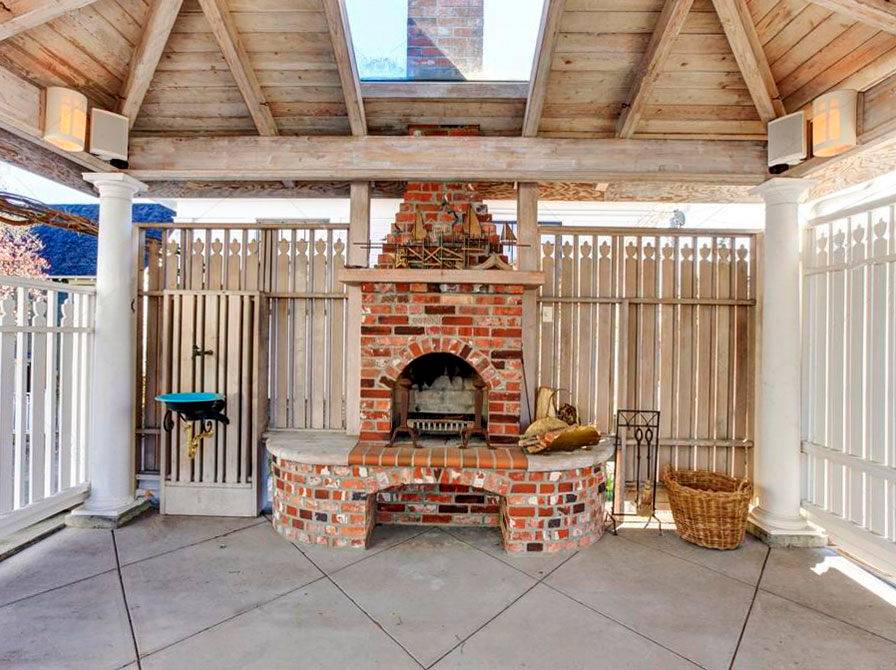

Вытяжка из кирпича

Вытяжка для мангала в беседке может быть создана из кирпича. В этом случае мангал с вытяжкой для беседке будет представлять единую конструкция. То есть сам мангал и вытяжка создаются одновременно и не отделимы друг от друга.

Вытяжка для кирпичного мангала

При этом вытяжка для беседки с мангалом строится точно по таким же принципам, что и металлический дымоход. То есть система должна иметь сопло, трубу и зонтик.

Отличие заключается вы том, что сопло и труба возводятся из кирпича. Устройство такой конструкции имеет некоторое особенности, которые следует отразить детально:

• Помимо выделения дыма, мангал сильно нагревается. Высокие температуры неизбежно разрушат обычный силикатный кирпич. Он растрескается, что может повлечь обрушение мангала. Но в любом случае, он начнет пропускать дым и пользоваться им станет невозможно. Строить сопло и трубу лучше из керамического кирпича. Он более прочен и способен выдерживать воздействие высоких температур. Но лучшим материалом станет шамотный кирпич. Это специальный огнеупорный кирпич, который предназначен для возведения каминов, мангалом и печей. Поэтому именно он отлично подойдет для устройства сборника дыма и трубы;
• Для придания кирпичной кладке большей прочности, следует применять сетку. Это весьма тонкий материал, который укладывается между рядами кирпича и более надежно скрепляет их. Такая сетка нужна, поскольку сборник дыма имеет сужающуюся кверху конструкцию. Приобретать сетку можно полимерную или металлическую. Но ей предстоит переносить сильный нагрев, в связи с чем оптимальным материалом станет сетка из металла;

Вытяжки для мангалов в беседки следует изолировать от кровельного материала

Это важно с противопожарной точки зрения. Кроме того, сильно нагретый металл вытяжки или кирпич способны повредить кровлю. Например, шифер растрескается, мягкая кровля деформируется, а металлочерепица может потерять свой цвет – краска просто слезет из-за избыточного нагрева

Для изоляции трубы от кровельного материала следует использовать рулонный утеплитель. Его слой вокруг трубы не должен быть менее 5 см. Применение именно рулонного материала хорошо тем, что он не горюч и удобен при такой работе

Например, шифер растрескается, мягкая кровля деформируется, а металлочерепица может потерять свой цвет – краска просто слезет из-за избыточного нагрева. Для изоляции трубы от кровельного материала следует использовать рулонный утеплитель. Его слой вокруг трубы не должен быть менее 5 см. Применение именно рулонного материала хорошо тем, что он не горюч и удобен при такой работе.

Беседка с мангалом и вытяжкой

Вытяжной зонт для уличного мангала своими руками

Зонты для мангалов и барбекю используются преимущественно в закрытых беседках, в которых и находится стационарная жаровня.

Чаще всего такие беседки сконструированы по типу финских: строения из дерева закрытого типа, с застекленными окнами панорамного или же обычного размера.

Вытяжной зонт над мангалом выполняет также и защитные функции, унося искры при сгорании древесины вместе с дымом из жаровни, предотвращая пожары.

Конструкция самого зонта должна быть максимально гладкой, чтобы неровности не снижали силу тяги. Оптимальные материалы для изготовления своими руками или же покупки зонта для мангала: нержавеющая сталь или другие подобные металлы.

Максимальная гладкость вытяжки также руководствуется минимальным скоплением продуктов работы жаровни, которые она и будет втягивать: жир, гарь, сажа. Эти элементы могут скапливаться в неровностях металла и тем самым загрязнять и закупоривать работу вытяжки. Проще периодически чистить изделие, чем прочищать закупоренный отложениями дымоход.

Выбирая уже готовый вытяжной зонт в магазине, стоит обратить внимание на показатели внутреннего объема дымника и вытяжной трубы. Зонт должен быть больше мангала под ним. Не подходящая по размерам вытяжка просто не будет справляться со своей работой

Не подходящая по размерам вытяжка просто не будет справляться со своей работой.

Хорошая вытяжная система также обезопасит и находящихся рядом с мангалом людей от попадания продуктов горения в легкие.

Дымник может обладать дополнительными функциями, которые влияют на цену изделия:

• вентилятор;
• гаситель искр;
• возможны и другие функции для выведения дыма из помещения.

Вентилятор сделает более качественной работу зонта, создавая дополнительную тягу. Устройство, гасящие искры, отвечает за безопасность при использовании мангала.

Сделать металлический вытяжной зонт своими руками тоже возможно, но не обойтись без точного чертежа.

  Выбор и розжиг угля

Металлический вариант вытяжки, сделанной своими руками, самый распространенный и легкий в конструировании. Для металлического мангала кирпичная вытяжка смотрелась бы неуместно и нелепо.

Сам дымовой колпак представляет куполообразную конструкцию диаметром около 1,5 м округлой, конусовидной, прямоугольной, квадратной форм. Лучший материал для ее изготовления – листовая сталь толщиной от 2 мм. Некоторые используют медь. Отверстие в центре купола соединяется краями с трубой, высота которой составляет от 2 до 3 метров.

Не рекомендуется использовать асбоцементные трубы, так как это опасно для здоровья.

Вытяжной зонт, сделанный своими руками, крепится стойками к очагу над ним или подвешивается к потолку беседки, но труба всегда выходит в центре крыши беседки. В случае конструирования без опор над мангалом зонт крепится к потолку еще и цепями, для надежности. Материал крыши, контактирующий с трубой, должен обязательно быть огнеупорным, так как труба в процессе эксплуатации будет нагреваться. Металлические дымосборники очень функциональны и неприхотливы в уходе. Легко чистятся и эффективно выполняют свои функции, если их чистить хоть изредка.

Чтобы ржавчина со временем не стала проявляться на вытяжке, стоит покрыть ее специальным веществом.

Некоторые проблемы

Все вытяжки, покупные или сделанные своими руками, могут иметь проблемы:

1. Дым при разжигании мангала не уходит в дымосборник, а расходится по сторонам. Это в том случае, если вытяжка не электрическая и не оснащена вентилятором, который можно включить, как только начнется работа с мангалом. Подобное случается из-за того, что дым при розжиге не успевает нагреваться и имеет низкую температуру. Он такой же плотности, как и воздух в помещении. Эти факторы являются ключевыми в отсутствии тяги, которая появится, как только огонь в очаге окрепнет, и дым увеличит температуру и плотность.
2. Если дымосборник не справляется с удалением всего дыма, это признак того, что сечение дымохода мало, и он просто не успевает весь вытягиваться. Такое случается чаще с кирпичными вытяжками, сечение дымохода которых должно быть минимум 26-26 см. В металлических вытяжках трубы имеют более удобную с точки зрения аэродинамики форму, минимальный диаметр которой должен быть не менее 15 см.
3. Верхняя часть трубы должна быть на высоте минимум 3 метров над поверхностью земли, чтобы дым уходил выше и рассеивался в воздухе.

  Огнеупорная краска для мангала

Правильно выбранный или сконструированный зонт для мангала обезопасит отдых и сделает приготовление пищи на жаровне более комфортным.

Как сделать вытяжной зонт из металлических листов

Как сделать вытяжку для мангала, не потратив на этого много времени и средств? Легкая и прочная вытяжка над мангалом в беседке получится из следующих материалов:

1. Железо. Толщина листа 3 мм.
2. Несколько металлических уголков.
3. Не обойтись без сварочного аппарата. Для защиты глаз и лица потребуется маска.
4. Дрель, оборудованная насадками для смешивания бетона.
5. Шурупы.
6. Заклепочник и болгарка с дисками, подходящими для резки металлических листов.
7. Термостойкая краска.

Вытяжные зонты для мангала сооружают из металлических уголков. Сначала сваривают остов, а затем обшивают его металлическим листом. Для беседки среднего размера достаточно сделать вытяжку высотой 1,5-2 м. Она подходит для мангала, имеющего размер 105х60 см. Для сварки потребуется аппарат. Кроме того, для данного оборудования нужно подготовить электроды.

Если говорить о конструкции, то вытяжной зонт состоит из 3 частей, среди которых:

1. Труба для отвода дыма.
2. Вытяжной купол для гриля, имеющий внутреннюю перемычку. Она необходима для улучшения тяги.
3. Основание. Оно монтируется на мангал.

Очень красиво выглядят купол для вытяжки, который сделан из листовой меди. Но нужно учесть, что изготовление купола из меди будет сложным, если за него возьмется новичок. А вот сделать вытяжку своими руками из простого листового железа можно без помощника, но это потребует больше времени.

Запрещено использовать в строительстве асбоцементные трубы. Материал, из которого они созданы, термоустойчив, но он опасен для здоровья. На участке может быть установлена вертикальная металлическая труба для вытяжки.

Еще перед началом строительства необходимо определиться с тем, как будет установлен металлический зонт вытяжной. Он может быть подвешен к потолку беседки, в этом случае для фиксации будут использоваться цепи. Другим вариантом станет установка вытяжки на стойках над очагом. Вытяжная труба при этом будет проходить через центр кровли беседки. Кроме того, зонт вытяжной может быть установлен на мангал. Лучше позвать помощника, тогда работа будет сделана быстрее.

Устанавливая вытяжной зонт дымовой, следует обратить внимание на материал крыши. В тех местах, где она прилегает к трубе, нужно использовать огнеупорные материалы. Например, хорошим вариантом станет оцинкованная крыша

Например, хорошим вариантом станет оцинкованная крыша.

Дымосборник из металла может иметь в сечении квадратную или прямоугольную форму. Он функционален, обладает отличной аэродинамикой, поэтому хорошо улавливает дым.

Чтобы изготовить вытяжку из металлического листа, необходимо сделать следующее:

1. Почистить металлические уголки, для этого нужно тряпкой снять с них заводскую смазку.
2. Опираясь на чертежи, осуществить разметку материала.
3. Болгаркой разрезать уголки на части. Работать нужно в защитных очках.
4. Выполнить сборку всех элементов и сварить части конструкции.

Вытяжка самодельная может быть сделана из нержавейки или другого материала. Перед эксплуатацией железо нужно покрыть термостойким антикоррозийным покрытием. Над трубой рекомендуется сделать колпак.

Пошаговое изготовление

Чертеж металлической вытяжки

Вытяжку для мангала в беседке можно сделать своими руками. Требуется умение работать со сварочным аппаратом. Пошаговая инструкция довольно проста.

1. Разрабатывают чертеж.
2. Очищают уголки от смазки, нарезают по размерам.
3. Сваривают из металлического профиля и уголков нижнюю базу – более узкое отверстие купола.
4. Собирают нижнюю часть, более широкую. По форме она напоминает каркас для ящика с невысоким бортиком.
5. Приваривают на уголки на обе рамы боковые элементы. Получается некоторое подобие четырехгранной пирамиды с прямоугольным основанием.
6. Таким же образом собирают каркас для дымосборника – части трубы нужного сечения.
7. После того как швы остынут после сварки, их обрабатывают шлифовальным диском. Рекомендуется окрасить конструкцию термостойкой краской.
8. На листе стали или профлисте размечают составляющие зонта и дымосборника и режут металл. Загибают кромки. Дымосборник обшивают сразу. Крепят листы заклепками.
9. В каркас вытяжки устанавливают диагонально металлический лист. Эта пластина улучшает тягу. Закрепляется она в нижней прямоугольной части зонта.
10. Вырезанными фрагментами обшивают каждую сторону вытяжки и фиксируют заклепками.
11. Готовое изделие окрашивают термостойкой краской.

Особенности вытяжки

Сразу оговоримся, что барбекю и мангалы – это конструкции, которые делятся на мобильные и стационарные. Так вот вытяжка требуется только для второго, потому что обычно такие устройства устанавливают в беседках или на террасах, покрытых кровельной конструкцией. А значит, через кровлю придется провести дымоход, для отвода дыма и угарных газов, исходящих от барбекюшницы.

Казалось бы, что может быть проще в плане выбора и установки вытяжки. Но есть здесь особые условия, в основе которых лежит, по сути, система дымоотвода, она же вентиляция. То есть любой дымоход, тем более над мангалом, должен соответствовать требованиям системы дымоотведения. В связи с тем, что многие потребители сталкиваются с проблемой подбора дымохода, производители стали выпускать мангалы и барбекю в комплекте с вытяжками. Последняя точно рассчитана на объем отводимого дыма, который соответствует размерам самого мангала.

Купол вытяжки для барбекюИсточник euroventgroup.ru

Дымоход для барбекю и мангала – это сборная конструкция, состоящая из купола, который собой представляет полусферу, срезанный параллелепипед или пирамиду, и трубы круглого или прямоугольного сечения. Последняя выводится сквозь кровельную конструкцию выше конька крыши, как минимум, на полметра. Но чем выше высота дымоходной части, тем лучше тяга, которая обеспечивает эффективный отвод дыма и угарных газов. Поэтому ограничений по высоте у вытяжки нет, хотя и усердствовать сильно не стоит.

Существуют определенные нормы, касающиеся размеров купола. Он должен быть процентов на 30 больше, чем размеры мангала или барбекю. Именно таким образом эффективно собирается дым и газы, исходящие от сгорания топлива (дров или угля). Некоторые вытяжки комплектуются вентилятором, который устанавливают в самой верхней части дымоходной трубы. Этот прибор обязательно подбирают по скорости вращения крыльчатки, потому что от этого параметра зависит, как быстро дым и угарные газы будут удаляться из зоны сгорания топлива.

Купол вытяжки должен быть больше мангалаИсточник pinterest.it

И еще несколько обязательных моментов:

На конец дымоходной трубы надо обязательно установить искрогаситель. По сути, это сито с большим количеством отверстий, установленное поперек дымохода. Его назначение – задерживать искры, которые вытягиваются потоком воздуха из зоны горения или естественной тягой, или вентилятором

Обратите внимание, что отсутствие искрогасителя – причина быть оштрафованным представителями пожарного надзора, которые часто проводят проверки пожарной безопасности загородных участков. Жироуловитель – тоже полезное приспособление, которое устанавливается внутри вытяжки в виде съемного устройства

Его задача – собирать жир, стекающий по стенкам трубы, который образуется за счет испаряющегося с мяса жира и сала, оседающего на стенках дымохода

Жироуловитель – тоже полезное приспособление, которое устанавливается внутри вытяжки в виде съемного устройства. Его задача – собирать жир, стекающий по стенкам трубы, который образуется за счет испаряющегося с мяса жира и сала, оседающего на стенках дымохода

Обычно элемент жироуловителя заменяют новым, если старый засалился или просто чистят и моют.

И несколько конструктивных особенностей вытяжки:

1. Минимальный диаметр металлического дымохода – 160 мм, кирпичного – 260 мм.
2. Чем меньше стыков, тем меньше вероятность, что дым будет оставаться внутри замкнутого пространства беседки.
3. Металлические вытяжки должны изготавливаться из листового металла толщиной не менее 2 мм.

Вентилятор для вытяжки, устанавливаемой над барбекю или мангаломИсточник www.pngguru.com
