Самостоятельная установка кухонной встраиваемой вытяжки

Виды встраиваемых вытяжек по способу очистки воздуха

Встраиваемые, да и остальные тоже, вытяжки могут отличаться по способу очистки воздуха от продуктов горения и пара. В частности различают два типа.

Проточная вытяжка

Проточная вытяжка – она соединяется вентиляционными трубами с дымоходом или каналом, выводящим через стены на улицу. Внутри них установлены нагнетательные вентиляторы, которые втягивают воздух, двигая его по системе принудительно. Загрязненный воздух выводится за пределы помещения по указанному пути. Он заменяется свежим, а значит в помещении, для эффективной работы прибора должна быть предусмотрена качественная система приточной вентиляции.

Канальная вытяжка

Перед вентиляторами на входе в прибор установлены жироулавливатели – металлические сетки, которые со временем забиваются и требуют чистки или замены на новые детали.

Для чего необходимы жироулавливатели?

Такие приборы очень эффективны при соблюдении всех условий монтажа. Они проветривают помещение, постоянно затягивая в него свежий воздух.

Вытяжка циркуляционного типа

Рециркуляционные вытяжки – внешне эти приборы не будут отличаться от своего проточного аналога, но работают они по другому принципу. Такие приборы не нуждаются в подключении к вентиляционной системе. Их задача – прогонять загрязненный воздух через систему фильтров, расположенных внутри их корпуса. Первым на входе устанавливается жироулавливатель. Дальше идут вентиляторы с электромоторами, а потом все остальное. Воздух возвращается в помещение, и циркулирует в нем снова. Именно поэтому этот тип получил соответствующее название.

Вытяжка циркуляционного типа

Удобство пользования такой вытяжки одно — это ее компактность и отсутствие необходимости протягивать через всю кухню трубы. Недостатков больше. Во-первых, фильтры, наполненные абсорбирующими веществами (в основном это активированный уголь) со временем вырабатывают свой ресурс и нуждаются в замене, так что те, кто хотел приобрести такое оборудование, готовьтесь к дополнительным тратам. Во-вторых, разовый прогон через фильтры не может очистить воздух полностью. В-третьих, система не создает перепада давления, а значит, свежий воздух в помещение будет поступать хуже.

Островная вытяжка в дизайнерском исполнении

Правильно завести воздуховод в вентиляцию

Из написанного выше становится понятно, почему воздуховод в вентиляционную систему входит, минуя специальную решетку с обратным клапаном. В изделии рядом со входом вытяжки имеется рота отверстий, предназначенных для оттока воздуха из квартиры. Две ветки объединяются в одну посредством такой решетки. Когда работает вытяжка, вентиляционные отверстия запираются, поток идет только через воздуховоды. Если двигатель выключен, воздух проникает наружу обоими путями. Иногда заметим, как вращается пропеллер вентилятора выключенной вытяжки.

Важность правильного снабжения квартиры свежим воздухом ясна из написанного выше. Монтаж воздуховода для вытяжки ведется только в паре с решеткой, оснащенной обратным клапаном

Схема установки встраиваемой вытяжки на кухне своими руками

Разберемся, как установить встроенную вытяжку. Ориентироваться в работах по установке будет проще, если заранее разделить их на этапы:

1. Расчёт и разметка места крепления.
2. Вырезание отверстий.
3. Крепление вытяжки.
4. Монтаж воздуховода.
5. Подключение к сети.

Самостоятельная установка

Итак, имеется вытяжка встраиваемая в шкаф — как ее установить правильно?

Высота над плитой не должна быть слишком большой, чтобы не снижалась эффективность всасывания, но в то же время, достаточной, чтобы хозяйке не задевать за шкафчик головой.

Рекомендуемые расстояния:

• Для электроплиты: от 60 до 80 см, оптимально – 75 см.
• Для газовой: от 65 до 80, оптимально – 75 см.

Зачастую шнуры от вытяжных устройств делаются короткими. Поэтому может понадобиться отдельная розетка, расположенная вблизи прибора. При этом шнур должен располагаться так, чтобы быть как можно дальше от горячей поверхности плитки. Провода с заземлением подключаются в точном соответствии со схемой (заземление, фаза, ноль).

Шкаф для вытяжки

Продумывается расположение воздуховода. Его нужно провести от вытяжки до вытяжного отверстия так, чтобы максимально сократить количество поворотов и углов.

До начала монтажных работ нужно проверить исправность устройства. Если что-то пойдет не так, демонтировать вытяжку можно, но в мебели уже будут повреждения.

Установка вытяжки на кухне своими руками

Монтаж любой кухонной вытяжки своими руками имеет свои особенности, которые определяются типом системы вентиляции и расположением вентиляционной шахты. Для начала рассмотрим подробнее нюансы установки встроенной вытяжки в шкаф.

Антивозвратный механизм

• Чтобы выполнить работу по правилам, первым делом вам необходимо изготовить короб для хлопушки. Из материалов для него можно использовать обычный алюминий, оцинкованный лист или жесть. Однако вы можете сэкономить немало времени и средств, если сразу приобретете антивозвратный клапан, который открывается как бабочка. Встраивать его нужно прямо перед вентиляционной шахтой.
• Для обеспечения более удобного доступа рекомендуется установить корпус на настенный шкаф над плитой. Впоследствии вы сможете сделать его более устойчивым, ликвидировав все щели монтажной пеной и приклеив к шкафу. Тем самым будет решена проблема резонанса.
• Перед монтажом вам необходимо примерить корпус хлопушки к выбранному месту на стене и обвести по контуру границы, по которым будет выполнено отверстие. Далее шкаф нужно снять со стены и проделать в нижней стенке отверстие с помощью электролобзика под нижнее обрамление. Сперва рекомендуется проделать отверстие внутри области разметки крупным сверлом большого диаметра. Далее возьмите пилку лобзика и поместите в него, после чего может довести отверстие в шкафу до необходимых вам размеров.
• По аналогичной схеме можно выполнить отверстия и во внутренних полках под воздуховод. В верхней стенке обязательно делаются отверстия квадратной формы с запасом 3-5 мм для размещения в нём хлопушки.

Подключение воздуховода

• Теперь можно переходить к следующему этапу — подключению воздуховода. Для этого берем гофру, выставляем ее в просверленное отверстие, а в верхней стенке шкафа ее необходимо слегка согнуть, чтобы она стала квадратной. Обрежьте лишние куски гофры, оставив небольшой запас, а затем разрежьте немного углы и загните их наружу.
• Теперь можно встраивать шкаф с гофрой на стену. Обязательно обработайте места стыков воздуховодов силиконовым герметиком, чтобы не возникало потери мощности.
• Далее вам необходимо зафиксировать самодельный короб на шкаф. Так вы сможете подключить гофру к вентиляционной шахте. Для этого можно также использовать силикон, а для ликвидации крупных целей можно взять обычную пену.
• Далее нужно установить вытяжку в шкаф. Ее крепят на саморезы или дюбели при условии, что это крепление можно использовать для стен.
• Убедитесь, что гофра жестко закреплена на вытяжке, а затем затяните ее с помощью хомута. На этот участок наносить герметик можно по желанию.
• Если вы выбрали прямую схему подключения вытяжки, то вам достаточно подключить воздуховод к вентиляционной шахте. Для более простой стыковки вам понадобится специальная решетка с круглым отверстием.
• Если вы решили использовать воздуховоды из ПВХ, то монтаж выполняется по аналогичной схеме: нужно соединить трубы с комплектующими углами и провести их для вентиляции.

Крепление на стену без шкафа

• Не во всех кухнях можно встретить над плитой настенные шкафы. Так делают владельцы, которые боятся, что мебель быстро придет в негодность из-за постоянного воздействия пара и высокой влажности. К тому же настенные шкафы сами по себе достаточно узкие, поэтому места в них будет недостаточно для крепления широкой вытяжки внутри. Если у вас нет встроенного крепления, то вы можете использовать П-образную раму из уголков, которую монтируют с помощью дюбелей. Это крепление может одновременно выполнять роль опоры для корпуса.
• Но иногда бывает так, что даже с помощью обычных дюбелей не удается зафиксировать кухонную вытяжку на стене. Чаще всего с такой проблемой сталкиваются владельцы газовых плит, поскольку проходящая газовая труба будет мешать выполнению правильного крепления системы.
• В этом случае проблема решается следующим образом: вам потребуются длинные сантехнические саморезы-шпильки, которые с одной стороны являются полной копией саморезов, а с другой имеют резьбу с гайкой. Вытяжка крепится достаточно просто — саморезы просто вкручивают в стену как дюбели, а уже к ним необходимо прикрутить корпус вытяжки, выдержав при этом заранее рассчитанный отступ от стены.
• Завершающим этапом установки является подключение вытяжки к сети: это можно сделать через розетку или использовать вариант с постоянным подключением через предохраняющий автомат. Удостоверьтесь, что вами прежде было выполнено зануление. Тогда во время работы вентиляторов на корпусе будет отсутствовать напряжение.
• Убедившись в правильной работе системы, на неё можно одеть декоративный колпак и наслаждаться чистым воздухом на кухне.

Выбор оборудования для установки вытяжки в вентиляционный канал?

К выбору оборудования для установки вытяжки на кухне в вентиляционный канал стоит подойти очень серьезно.

Составные части вытяжки

К составным частям вытяжки относятся:

• Купол над плитой, всасывающий отработанный воздух. Он крепится к одной либо двум стенам. Островные модели вешают на потолок.
• Воздуховод — патрубок из пластика или гофрированного алюминия. Его строение тщательно продумывают перед тем, как подсоединить вытяжку к вентиляции на кухне.

Виды вытяжек по принципу действия

По принципу действия системы вытяжки бывают следующих видов:

• Рециркуляционные — воздух проходит очистку в фильтре, расположенном внутри корпуса, и подается обратно в помещение.
• Проточные — их подсоединяют к стояку или стеновому клапану. В корпус над лопастями встроен фильтр. Он нужен для того, чтобы труба не забивалась отложениями жира.
• Комбинированные — в них совмещены оба принципа действия.

Особенности встраиваемой вытяжки

Встроенная вытяжка экономит место на кухне, гармонично вписывается в интерьер

С целью увеличения свободного пространства люди покупают встроенную технику. Вытяжка для кухни также может устанавливаться в мебель и не вносить изменения в интерьер комнаты.

В конструкции подвесной вытяжки есть следующие элементы:

• Вентилятор –отвечает за вытеснение очищенного воздуха.
• Угольный фильтр – чистит воздушные массы и устраняет неприятный запах.
• Металлический фильтр – собирает на себе жир, сажу и мелкий мусор.
• Дисплей управления.
• Подсветка.

Принцип действия основан на циркуляции воздушного потока. Воздух всасывается вентилятором внутрь вытяжки, где он проходит через металлический фильтр, избавляясь от жира и сажи. Далее он поступает в угольный фильтр для очистки от неприятного запаха.

К положительным качествам вытяжки относят:

• Устройство не выделяется на общем фоне благодаря установке в подвесной шкаф.
• Широкий ассортимент – модели имеют разные размеры, которые подходят под любые параметры кухни.
• Высокая эффективность работы.
• Большая мощность устройства позволяет очистить любую по площади кухню.
• Можно найти бесшумную модель.
• Современные устройства имеют дополнительный функционал, облегчающий их эксплуатацию.

Встроенные потолочные модели трудно монтируются

К недостаткам относят следующие факторы:

• Производительность вытяжки ниже, чем у купольной модификации. Для маленьких помещений этот минус не учитывается, так как объем очищаемого воздуха невысокий.
• Если используется рециркуляционная модель, требуется периодическая замена фильтров. Это незначительно увеличивает стоимость эксплуатации и затрудняет уход за прибором.
• Некоторые модели сложно монтировать, особенно устанавливаемые в потолок.
• Цена встраиваемых изделий более высокая. С увеличением количества функций она возрастает.

Почему вентиляция и вытяжка разные вещи

Согласно санитарным нормам, жилое помещение оборудуется вентиляцией. Размещается вход в нежилой части, где образуется большинство факторов, человеку неблагоприятных. Люди пользуются кухонным оборудованием, стирают, моются, курят, пользуются туалетом. Процессы образуют обилие влаги, запаха, удалять ненужное призвана вентиляция. Когда подсистема жилого помещения неисправна, белье сохнет в ванной 2-3 дня, потолок, стенах обрастают конденсатом. Со временем проблема вызывает разрастание грибка, плесени – отдельный разговор. Покурите, дым разнесется по помещениям. Вот к чему приводит неисправно действующая вентиляция.

Большинству людей известна проблема верхних этажей. Способов вывода вентиляционного канал наружу различают три:

1. Канал пронизывает этажи, выходит, минуя чердак, на крышу в виде прикрытой сверху трубы.
2. На чердаке каналы объединяются коробами, выходят сообща наружу.
3. Воздух выбрасывается на чердак, откуда поступает на улицу.

При первом способе проблемы отсутствуют. Для уверенного выхода воздуха из квартиры на улицу, должен пройти 2 метра по трубе, высота чердачного помещения столько составляет. Однако надежный способ непригоден для высотных зданий, к сожалению, новые наработки грешат проблемой верхних этажей.

Когда воздух выходит из вертикальной шахты, бьется о крышу чердака или короба. Создается пробка. Воздух продолжает напирать и ищет выходы. Одним является труба, уходящая наружу, другим — вентиляционное отверстие на кухне жильцов последнего этажа. Упомянутых выше двух метров не набирается за толщину перекрытия. Круглый год третирует людей обратная тяга. Дышать будем тем, что воздух собрал с остальных этажей.

Простого пути решения проблема лишена:

• Во-первых, можно увеличить высоту короба, о который бьется воздушный поток. Причем в два-три раза. Но это делает строительная бригада по согласованию с государственными инстанциями.
• Во-вторых, можно отделить вентиляционный канал верхнего этажа от остальных. Чревато строительными работами, потребует тепловой и гидро изоляции нового хода.

Если у верхнего этажа отдельный выход, следует нарастить по высоте, чтобы длина стала 2 метра.

Критерии выбора оборудования

Конфигурация рассматриваемых приборов такова, что даже самые миниатюрные из них без ущерба качеству справляются с возложенными на них задачами. Поэтому к вопросу выбора нужно подходить комплексно – учитывать не только техническую «начинку», но и габариты, дизайн, уровень эффективности и потенциальные сопутствующие сложности, например, трудоемкое обслуживание. Далее будут рассмотрены базовые факторы, которые нельзя упускать из внимания.

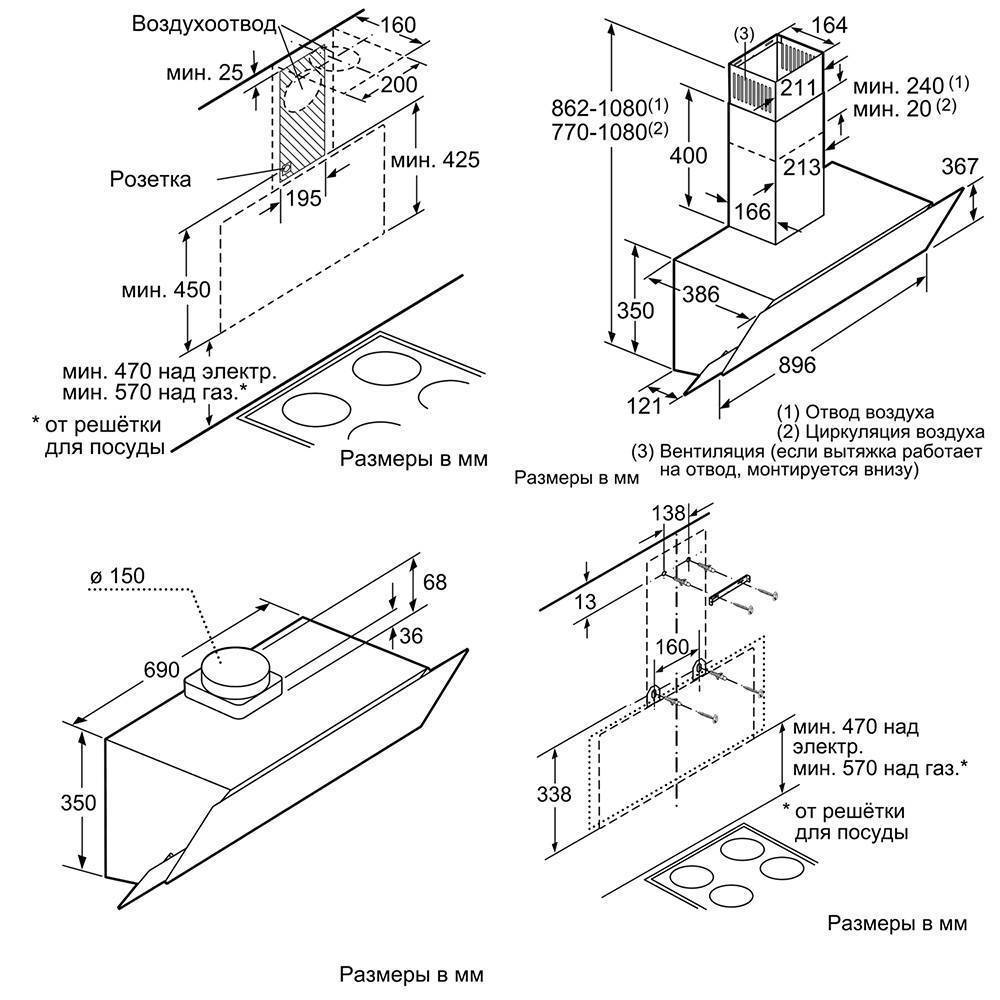

Габариты наклонной вытяжки

Ширина такой бытовой техники может варьироваться в пределах 35-120 см. Для небольших кухонь целесообразно приобретение малогабаритных моделей, таких же, как и установленные варочные поверхности, плиты. Средняя в данном сегменте фронтальная ширина составляет 50 см. Более солидные вариации тоже имеют собственную аудиторию – их покупают для просторных кухонь, зачастую совмещенных со столовой.

Уровень производительности

Этот показатель определяется в соответствии с объемом воздуха, который принудительно пропускается через оборудование в течение 1 часа. Чтобы точнее определить требуемую работоспособность вытяжки, следует воспользоваться стандартной формулой: умножить объем кухни на 12 и прибавить еще 15% от полученного значения. Если приобрести оборудование в соответствии с этим расчетом, можно получить в итоге эффективную систему очистки воздуха, стабильно функционирующую, то есть без колебаний в рамках крайних нагрузок.

Наклонная вытяжка с производительностью 750 куб. метров в час

Например, если площадь кухни не превышает 17 кв. метров, для нее будет достаточно наклонной вытяжки, производительность которой держится в пределах 1 500 куб. метров в час. Если рабочее помещение еще меньше, не стоит переплачивать – лучше установить недорогую модель с производительностью не более 1 000 куб. метров в час.

Специфика используемого фильтра

Преобладающее большинство серий оснащается одноразовыми угольными элементами, которые нуждаются в периодической замене. В усовершенствованных линейках среднего ценового сегмента встречаются многоразовые фильтры-жироулавливатели. В этом случае обслуживание сводится к периодическому их промыванию с нейтральным средством.

Если опустить критерий внешнего исполнения – несомненно важный для поддержания единства дизайнерской композиции – на первый план может выйти присутствие таких удобных дополнительных опций, как автоматическое отключение, таймер с несколькими режимами.

Востребованные торговые бренды

Самыми надежными и практичными в условиях интенсивной эксплуатации признаны разработки под следующими марками:

• Siemens и Bosch – проверенные десятилетиями «немцы»;
• интересные линейки шведского бренда Asko;
• одни из самых доступных, притом качественных – словенские вытяжки Gorenje.

Если рассматривать новичков профильного рынка, которые еще не успели обзавестись подобной «непробиваемой» репутацией, но все же предлагают технику высокого качества, стоит упомянуть:

• российского производителя Elikor;
• украинского дебютанта Eleyus;
• немецкого новатора Kronesteel.

Наклонная вытяжка российского производителя Elikor

Hansa, Faber, Electrolux, Jet Air занимают значительную часть отраслевого рынка, притом ценообразование у них напрямую зависит от статуса производителя и его политики распределения ресурсов. Крона, Elica – представители бюджетного сегмента, здесь стоимость техники начинается от 15 тыс. рублей.

Естественная и принудительная вентиляция

СНиП устанавливают следующие нормативы для кухонных вентсистем:

• Объем воздухообмена для кухонь, оснащенных газовыми варочными плитами должен составлять не менее 100 м³ в час.
• Для кухонь, оснащенных электроплитами данный показатель чуть ниже — 60 м³ в час.

Существует два типа вентсистем, используемых для обеспечения вентиляции воздуха на кухнях — естественная и принудительная.

Естественная вентиляция

Естественные вентсистемы работают по принципу разницы давления внутри помещений и снаружи. В данном случае для создания тока воздуха не используются никакие механические приспособления, вроде вентиляторов. Загрязненный вредными газами воздух удаляется из помещения по вентиляционным шахтам, обычно устанавливаемым в толще стен еще во время строительства дома.

Естественная вентиляция бывает двух типов:

• Организованная. Поступление воздуха происходит через специально устроенные приточные вентканалы и клапана.
• Неорганизованная. Специальные приспособления для притока воздуха извне отсутствуют. Приток осуществляется через неплотности и микрощели в оконных рамах и дверях, стенах и потолках.

С началом массового использования пластиковых окон и металлических входных дверей, снабженных уплотняющими прокладками, с неорганизованной вентиляцией могут возникать проблемы. Для обеспечения притока достаточных объемов свежего воздуха, потребуется устанавливать клапаны-рекуператоры, монтируемые в стенах или в оконных рамах.

Принудительная вентиляция

В работе принудительной вентиляции используются механические устройства — вентиляторы. Обычно они монтируются на вытяжных каналах, но возможна дополнительная установка вентиляторов и близ приточных отверстий. При значительной протяжённости вентиляционных ходов, дополнительные вентиляторы устанавливаются и внутри воздуховодов.

Несомненным плюсом вентсистем принудительного типа их больший объем работы в единицу времени, чем у естественной вентиляции. Благодаря этому легко обеспечиваются установленные строительными нормативами минимальные объемы воздухообмена — до 100 куб. м за час при наличии на кухне газовой плиты. Минусом следует признать зависимость от наличия электроэнергии и бесперебойной работы вентиляторов.

Виды вытяжек для кухни

Перед тем, как начать рассказывать о монтаже вытяжки, следует знать их типы.

• Плоские вытяжки. Делают их из металла, подвешивают над варочной поверхностью. Почти все работают в рециркуляционном режиме. Использование фильтров позволяет отбирать жир, если у вас нет специального отверстия для вентиляции или отсутствует желание протягивать гофру.
• Встраиваемые вытяжки. Этот тип используется на маленьких кухнях, где наличие свободной площади весьма ограничено. Такое оборудование прикрепляется к шкафам и способно выполнять свои функции без наличия воздуховода благодаря жироулавливающим фильтрам. Фильтры нужно менять не реже двух раз в год. Обычно встраиваемые вытяжки на кухне оборудуются выдвижной панелью, это позволяет увеличивать площадь забора паров от плиты.
• Купольные вытяжки. Наиболее дорогостоящие, но и лучше всего подходят для стильного оформления интерьера кухни. Изготавливают купольные вытяжки обычно из металла, но возможно сделать корпус из дерева или стекла. Цена модели зависит от материала изготовления и мощности всасывания.

Почти все модели имеют жироулавливающие фильтры. Периодичность их смены обычно раз в полгода. Но срок службы фильтра можно немного продлить, если периодически промывать его специальным средством. После промывки фильтры должны сохнуть в течение 1-2 дней.

Виды вытяжных систем

Вытяжные системы делятся на канальные, также называемые прямоточными, и рециркуляционные. Существуют также комбинированные модели, работающие в обоих режимах. Давайте рассмотрим особенности прямоточных и рециркуляционных систем.

В прямоточной системе воздух всасывается насосом и выталкивается через вентиляционное отверстие. Устройство оснащено жировым фильтром, который можно снять с устройства и очистить от скопившихся частиц жира по мере загрязнения. Эта система более долговечна и проста в обслуживании, чем другие системы, и обеспечивает хорошую вентиляцию. Однако для его установки необходимо, чтобы рядом с прибором находилось кухонное вентиляционное отверстие.

Система рециркуляции также забирает воздух, пропускает его через фильтры и выпускает очищенный воздух обратно в кухню. В этой системе используются два фильтра: жировой и угольный. Жировой фильтр точно так же улавливает частицы масла и жира, а угольный фильтр удаляет неприятные запахи и обеспечивает более тщательную очистку воздуха. Этот тип системы не связан с вентиляционными отверстиями и может быть установлен в любом месте. Жировой фильтр периодически промывается, а фильтр с активированным углем, выполненный в виде съемного картриджа, является одноразовым. После нескольких месяцев использования его необходимо заменить на новый, что увеличивает эксплуатационные расходы системы.

Помимо принципа работы, кухонные вытяжки различаются по способу установки. Они могут быть установлены различными способами. Ниже приведен список различных типов кухонных вытяжек

• Настенные навесы крепятся к настенной мебели или полкам; они компактны (часто в виде небольшой коробки) и имеют небольшую мощность;
• Настенные системы монтируются на стену, в отличие от подвесных систем;
• Купольные вытяжки (также известные как вытяжки с дымоходом) являются разновидностью настенных устройств, но купола имеют характерную форму и обычно являются наиболее эффективными системами;
• Встраиваемые системы устанавливаются внутри предметов мебели;
• Угловые приборы занимают кухонный угол;
• Островные системы устанавливаются над варочными панелями, которые располагаются на “острове” в центре кухни;
• Телескопические или выдвижные системы – такие системы выдвигаются из кухонной мебели при необходимости.

Помимо вышеперечисленных типов приборов, вытяжки делятся на обычные и наклонные. Горловина обычной вытяжки расположена параллельно варочной поверхности. В случае наклонных вытяжек горловина наклонена по отношению к варочной поверхности. Предполагается, что наклон увеличивает эффективность вытяжки.

Монтаж встраиваемой вытяжки

Легче всего вмонтировать вытяжку в шкаф, расположенный рядом с вентиляционным каналом

После покупки вытяжки можно приступать к ее установке. Обычно производители предоставляют схему крепления, по которой проще работать. В первую очередь следует выбрать место установки. Рекомендации по подбору приведены в СП и инструкции к прибору.

Основной алгоритм для любых видов встроенных вытяжек:

• Создание плана размещения. Также нужно выбрать место для воздуховода.
• Проведение необходимых замеров, если встраивается вытяжка в шкаф.
• По полученным данным создаются углубления и отверстия, в том числе для крепежей. Если прибор нужно врезать в стену, делается соответствующая ниша.
• Закрепление вытяжки в короб. Предварительно его также следует закрепить на стене над плитой.
• Установка воздуховода.
• Тестирование системы. Первичная проверка работоспособности гарнитуры производится еще до монтажа. В конце проверяется правильность работы всей собранной конструкции и удобство ее эксплуатации.

Также нужно учесть, что обычно длины шнура для устройства недостаточно. Может потребоваться установка дополнительной розетки.

Правила установки

Расстояние от вытяжки до плиты — газовой или электрической

Во время монтажа вытяжки нужно учесть многие нюансы. Есть ряд дополнительных правил помимо инструкции производителя, которые следует соблюдать при установке:

• Выдвижная часть устройства должна всегда быть в доступности.
• Выходное отверстие должно соединиться с вентиляционной шахтой или проемом в стене. Вариант с переработкой воздушных масс нежелателен.
• Оптимальный промежуток между плитой и вытяжкой составляет 65-75 см для электрической и 70-80 для газовой.
• Обязательно нужно поставить антивозвратный клапан. Он не будет пропускать загрязненный воздух в комнату.

Создать шкаф для вытяжки можно самостоятельно. Нужно заранее снять мерки и ориентироваться на них при сборке.

Как установить встраиваемую вытяжку?

Встраиваемая вытяжка отличается от купольной только дизайном. Технические характеристики у этих моделей похожи. В купольной конструкции верхняя часть носит только декоративный характер. Встраиваемая же конструкция почти незаметна в шкафчике. Чтобы повесить такую вытяжку, нужно подготовить шкаф, подходящий по размерам. Сначала его крепят к стене на нужном расстоянии от варочной поверхности. После этого монтируют и само оборудование для циркуляции воздуха.

Далее описан подробный процесс установки:

1. Сначала нужно демонтировать дно шкафчика и полки, если они есть. Когда дно будет извлечено, конструкция станет менее жесткой. Чтобы сделать ее крепче, можно использовать металлические уголки.
2. В потолке шкафа вырезать отверстие, подходящее под размер воздуховода. Обычной пилой делать это будет сложно и долго, лучше использовать лобзик.
3. Закрепить устройство в шкафу саморезами.
4. Закрепить шкаф на стене с помощью дюбелей и саморезов.
5. Соединить воздуховод с вытяжкой и отверстием вентиляции.
6. Подключить оборудование к электросети, проверить его исправность.

При необходимости можно закрыть гофру декоративной панелью или спрятать ее в шкафчике.

Особенности конструкции

Встраиваемая техника стоит дороже обычной, но на это есть причины:

• Она компактна.
• Не портит интерьер.
• При малых размерах, обладает всеми теми же преимуществами, что и обычные вытяжки (фильтрует воздух, достаточно мощная и так далее).

Размер вытяжки должен точно совпадать с коробом, в который она будет устанавливаться.

Поскольку короб не входит в комплект (его роль исполняет мебель), то о соответствии размеров стоит позаботиться заранее. К тому же ширина и глубина вытяжного купола не должны быть меньше, чем размеры плиты. Если пренебречь этим требованием, пар и дым не будут засасываться, а попадут в помещение.

Как и любая другая, встраиваемая техника может быть двух типов конструкции (монтаж которых очень сильно отличается):

1. Циркуляционная или бесканальная.
2. Канальная или с воздуховодом.

Первый вид работает с одним и тем же объёмом воздуха, просто фильтруя его, поэтому для монтажа такой вытяжки не требуется делать вывод на улицу. Канальный же вариант более предпочтителен, поскольку очищает воздух, выводя отработанный за пределы дома, и заменяя его на свежий.

Поэтапная установка купольной вытяжки

Перед установкой каминной вытяжки вам нужно точно сориентировать положение печки относительно выходного отверстия вентиляционного канала. Обычно плиту устанавливают точно по оси вентиляционного люка. После этого приступают к установке оборудования.

1. Проводим на стене осевую вертикальную линию от центра варочной панели вверх до проёма канала, используя карандаш, уровень, рулетку или линейку.
2. Делаем отметку высоты нижнего края купола, и проводим горизонтальную линию.
3. На куполе замеряем расстояния от монтажных отверстий до нижнего края вытяжки. Переносим разметку точек креплений на стену.
4. Перфоратором сверлим гнёзда под дюбели. Вставляем в них полимерные элементы.
5. Для установки купола понадобится стремянка и дополнительные рабочие руки. Прислонив тыльную часть вытяжки, совмещаем монтажные отверстия с дюбельными гнёздами, и забиваем в них шурупы.
6. На стене делаем отметку нижнего края воздуховода.
7. Лишнюю часть трубы отрезаем. Делать это ножовкой ни в коем случае нельзя. Зубья пилы оставят рваные края и повредят эмаль. Обрезайте угловой машинкой, электролобзиком или циркулярной пилой.
8. В комплекте вытяжки обычно поставляется монтажная рамка. Отверстие канала или расширяем перфоратором, или сужаем цементным раствором под размер рамки.
9. Надо закрепить рамку в канале дюбелями, герметиком или клеем.
10. Вставляем воздуховод в вытяжку, а верхний его конец крепим в рамке.
11. Все соединения обрабатываем герметиком.
12. Перед монтажом воздухопровода нужно установить точку электропитания. Мы вам рекомендуем это сделать в двух вариантах:

• по оси трубы над куполом коронкой высверливаем посадочное место под коробку и устанавливаем её на цементном растворе. К коробке перфоратором пробиваем штробу, в которую укладываем электропровод. При отключённом электросчётчике соединяем через колодку провод питания вытяжки с сетевым кабелем. Штробу заделываем шпаклёвкой. Коробку закрываем крышкой. Восстанавливаем финишное покрытие стены;
• во втором случае стараемся скрытно провести провод за корпусом купола в прилегающий навесной шкаф. На нижней полке или на боковой стенке крепим розетку. На конце кабеля вытяжки крепим вилку. Розетку соединяем с сетевым проводом, который пролегает от коробки за стенками шкафов.

Какую лучше всего выбрать вытяжку?

Когда вы определились с месторасположением вытяжки, обратите внимание на мощность прибора. От этого параметра зависит качество вентиляции и очистки воздуха

Интересно: в РФ существует норма для воздухообмена на кухне. Согласно ей, воздух должен обновляться каждые 12 часов.

Чтобы рассчитать мощность вытяжки для своей кухни, необходимо её площадь умножить с высотой потолка, а затем полученное число ещё раз умножить на 12. К итоговому результату следует прибавить 30% (потери при прохождении длины вентиляционного канала и изгибов воздуховода). Конечная цифра и есть требуемая мощность для вашей кухни.

Мнение эксперта

Никоноров Владимир Алексеевич

Наш эксперт. Специалист в области кондиционирования и вентиляции с 10-летним стажем.

Задать вопрос

Обязательно: при покупке обратите внимание на уровень шума от прибора (указывается на упаковке). Если он достигает свыше 50 дБ, не приобретайте его, чтобы не страдать от

Перечень рекомендаций по установке вытяжки над газовой плитой

1. Напряжение розетки для вытяжки не должно превышать 15 А, а суммарная мощность бытовой техники — 4 кВт;
2. Обработка стыков герметиком увеличивает производительность устройства;
3. Качество работы вентиляции можно проверить, приложив к решетке лист бумаги. Он должен остаться на месте;
4. Разрешенные параметры отвода — 50% для трубы вытяжки и 50% для свободной части;
5. Вытяжку с производительностью 250-300 м3/ч устанавливают на высоте 70-75 см, с производительностью до 600 м3/ч — на высоте 80-85 см;
6. Некрасивую гофру можно замаскировать, уложив в коробе;
7. В тестовом режиме система должна хорошо впитывать пар;
8. Островные вытяжки размещают в декоративном кожухе.

Посмотрите видео об установке вытяжки на кухне

Куда и как выводить воздуховод?

Чаще всего воздуховод от вытяжки на кухне подсоединяют в вентиляционное отверстие, через которое идет естественная вентиляция (за счет тяги). Это неправильно, так как при этом большая часть решетки оказывается закрытой воздуховодом, а через оставшиеся доступными отверстия обмен воздуха будет явно недостаточен.

Если отдельного вентканала нет, но рядом расположена наружная стена, можно вывести трубу на улицу, поставив снаружи решетку. Это два способа иметь нормальную вентиляцию и обеспечить нормальную работоспособность вытяжке.

Как вывести воздуховод на улицу?

Чтобы установить вытяжку и вывести воздуховод в стену, необходимо проделать в ней отверстие. И это единственная сложность. Далее в это отверстие вставляется воздуховод, заделывается раствором. Снаружи отверстие закрывается решеткой — чтобы не попадал мусор, не селились птицы и мелкие животные.

Чтобы в помещение не задувал воздух с улицы, устанавливают обратный клапан (на рисунке выше он обозначен косой линией). Его, кстати желательно ставить и при подключении воздуховода к системе вентиляции — чтобы запахи из труб не попадали в помещение.

Обратный или антивозвратный воздушный клапан представляет собой легкую пластиковую или металлическую пластину. Она подвижно крепится в двух местах к трубе — вверху и внизу, лепестки подпираются несильной пружиной. Пока вытяжка не работает, клапан перекрывает доступ воздуху снаружи. Когда вытяжка включается, поток воздуха отгибает пластину вперед, отжимая пружину. Как только вытяжка выключена, пластина при помощи пружин возвращается на место. Если установить вытяжку без этого клапана, зимой в кухне может быть слишком холодно — наружный воздух будет без проблем попадать в помещение.

Чтобы вытяжка не мешала естественной вентиляции в кухне

При помощи тройника и обратного клапана можно, кстати, установить вытяжку так, чтобы она не мешала естественной вентиляции в кухне. Понадобится специальная вентиляционная решетка для подключения вытяжек, обратный клапан и тройник. К вентрешетке крепится тройник, к его нижнему входу подключается воздухвод от вытяжки, а на свободный выход ставится обратный клапан, то только так, чтобы лепестки запирались при прохождении воздуха из трубы.

Как работает такая система? Когда вытяжка выключена, лепестки обратного клапана отогнуты, воздух из кухни в вентканал попадает через решетку и открытый выход тройника. Когда вытяжка включается, поток воздуха от нее разворачивает пластину клапана, и воздух идет в систему вентиляции. При отключении вытяжки, пружины снова открывают доступ воздуху через тройник.
