Как выбрать и рассчитать трубы
Прежде, чем начать самостоятельные работы по сооружению гидропола, следует правильно выбрать вид труб и рассчитать оптимальный размер диаметра.
Трубы для теплого пола. Рекомендации специалистов // FORUMHOUSE
Виды труб
Сегодня выпускается большое количество видов труб, предназначенных для укладки в водяные тёплые полы, они изготавливаются из различного материала.
Профессионалы советуют при самостоятельном монтаже, отдавать предпочтение полиэтиленовым трубам сшитого типа PEX или PERT. Идеальный вариант — PE-Xa, имеющие наибольшую плотность сшивки (85%).
Это даёт возможность использовать аксиальные фитинги, имеющие надвижной конец, их можно смело монтировать в бетонную конструкцию. Кроме того, в случаи залома таких труб, не сложно вернуть им первоначальную форму с помощью строительного фена, нагрев участок излома.
Читайте статью: бывают ситуации, когда необходимо соединить трубы между собой в стяжке, пробили трубопровод или нужно его удлинить — узнайте как это сделать.
В контурах PERT отсутствует свойство памяти, поэтому его допустимо применять лишь с цанговыми фитингами, которые не рекомендуется скрывать в стяжку. Но если система смонтирована из цельных труб, то соединительные узлы будут только на коллекторе, и такой вид труб вполне подойдёт.
Специалисты рекомендуют использовать при монтаже водяных систем модель PE-Xa или PERT со слоем поливенилэтиленом, который бывает снаружи или внутри. Лучше устанавливать трубы с внутренним слоем EVOH.
Кроме того, часто устанавливаются металлопластиковые трубы — цена не дорогая и они не сложны в монтаже. Есть медные трубопрокатные изделия, которые дороже по стоимости, и требуют защиту при заливке бетонного раствора от щелочного воздействия.
Ещё один вид труб, рекомендованных для тёплых полов — композитные. Состоят из двух слоёв сшитого полиэтилена с фольгой между ними. Наличие неоднородного материала, который имеет разный коэффициент расширения при нагревании, может вызвать расслоение контура.
При выборе модели, необходимо учитывать:
- бренд (Rehau, Tece, KAN, Uponor) — это гарантия качества;
- маркировку;
- сертификат соответствия на продукцию;
- учитывать коэффициент теплового расширения труб;
- стоимость комплектующих необходимых при монтаже.
Расчёт размера труб
Для водяных полов выпускаются три основные размера труб: 16*2, 17*2 и 20*2 мм. Наиболее популярные размеры для монтажа 16*2 и 20*2.
Перед приобретением нагревательного контура следует провести расчет размера. Если вы не уверены, что сможете сами сделать его правильно, лучше доверьте это профессионалам. Для этого, требуется определиться:
- со схемой расположения водяного тёплого пола;
- с участками пола, где будет размещаться мебель, и монтироваться сантехника (трубы под мебелью не устанавливаются).
Изделие с диаметром 16 мм, должно иметь контур длиной не больше 100 метров, при 20 мм — 120 м. То есть, каждый должен занимать максимум 15 кв. м, иначе давление в системе будет недостаточное.
Если помещение большой площади, оно делится на несколько контуров. Они должны иметь одинаковый размер, разница допускается в приделах 15 метров. При наличии хорошей теплоизоляции, стандартный укладочный шаг — 15 см, допустимо уменьшить его до 10 см.
При укладочном шаге:
- 15 см — потребуется 6,7 метров нагревательного элемента на 1 кв, м;
- 10 см — 10 м.
Кроме того, при расчёте размера водяного пола учитываются теплопотери, мощность системы, материал труб, перекрытий и полового покрытия.
Стандартная формула определения размера контура — обогреваемую площадь в м. кв. нужно разделить на шаг укладки в метрах. К данному показателю добавить размер завитков и расстояние до коллектора.
Схемы укладки водяного контура
Если монтаж теплых водяных полов осуществляется по накатанной, традиционной технологии в четкой последовательности, то укладка греющей трубы может выполняться в различных вариациях. Основная цель, которую преследуют при оборудовании греющих полов, заключается в равномерном обогреве всей площади отапливаемого помещения. Укладывать трубопровод просто так, как захочется, значит заведомо создать проблемные зоны во всей конструкции. Теплоноситель по мере расхода имеет свойство быстро терять температуру, поэтому трубы необходимо уложить, начиная от стен, далее двигаясь к входу в помещение или к его центру. Для этого специально разработанные оптимальные схемы укладки водяного контура, каждая из которых имеет свои особенности.
Можно смонтировать теплый пол своими руками, водяной, контур которого будет укладываться следующим образом:
- монтаж трубы по схеме змейка»
- укладка трубопровода по схеме улитка;
- комбинированная схема.
При оборудовании отопления в угловых комнатах используется схема укладки трубы для усиленного обогрева.
В каждом отдельном случае можно говорить о преимуществах той или иной схемы. К примеру: улитка является самой простой схемой. Изгиб трубы здесь достигает 900, тогда как в змейке греющая труба будет изогнута на 1800.
Там где отапливаемые помещения имеют линейный уклон, лучше монтировать трубу по схеме «змейка». Трубопровод укладывается по направлению от смесительного узла в сторону уклона. Воздушные пробки в таком варианте легко удаляются, чего не скажешь о трубе, уложенной по схеме «улитка». В помещениях с уклоном удаление воздушных пробок может быть проблематичным.
Уложенные на подготовленное основание греющие трубы подключаются к коллектору, распределяющего подачу теплоносителя в систему. Распределительный шкаф вместе со смесительным узлом устанавливается либо в отапливаемом помещении, либо рядом с ним, что существенно снижает количество труб и расход другие материалов. Изгибы водяной трубы в месте подключения к коллектору зашиваются в специальный защитный короб.
В каждом отдельном случае следует придерживаться определенного порядка укладки водяной трубы. При работе со схемой улитка, труба сначала укладывается по периметру стен, после чего от самой дальней стены следует поворот. В обратном направлении труба укладывается по спирали, достигая центра отапливаемого помещения. Для схемы змейка укладка водяного контура происходит следующим образом. Труба ложится по периметру стен, после чего в обратном направлении делаются равномерные изгибы.
Используемые в ряде случаев комбинированные схемы монтажа греющих труб для теплых полов, предполагают одновременное использование обоих вариантов. Одна половина помещения может быть отапливаемая водяным контуром, уложенным по схеме змейка, тогда как другая часть помещения будет отапливаться трубой, смонтированной по схеме улитка.
Как выбрать тип нагревательного элемента
Вообще выбирают какой электрический пол сделать под конкретный тип покрытия. Не все нагреватели одинаково хорошо совместимы с разными напольными покрытиями. Второй критерий — надежность. Тут без вопросов. Самый надежный — кабельный теплый пол, причем резистивный. При всех своих недостатках, он реже выходит из строя чем саморегулирующийся. А так как он укладывается в стяжку, то ремонтировать пол — та еще затея. Давайте пройдемся по всем видам электрического теплого пола.
Муки выбора
Карбоновый теплый пол: идеально под ламинат (не нужна стяжка)
Практически все виды электрического теплого пола укладываются в стяжку либо в плиточный клей. Исключение — карбоновая пленка. Под жесткие напольные покрытия (а конкретно — под ламинат), она укладывается просто на ровное основание. То есть, на основание расстилается тепло-звукоизолирующая подложка, на нее — карбоновая пленка, а сверху укладывают ламинат. Никаких мокрых работ, никаких сложностей.
Проще всего с карбоновой пленкой
Одну комнату можно сделать за несколько часов. Самое сложное — электрическая часть. Надо соединить куски пленки, подключить их к терморегулятору (его еще установить и подключить надо), а также расставить тепловые датчики. Но эта часть требуется для всех типов электрического подогрева.
Минусом карбонового теплого пола считают способ нагрева. Он излучает тепло в инфракрасном диапазоне. Не все уверены в полезности этого излучения. К плюсам и особенностям можно отнести то, что такой теплый пол легко ремонтировать/заменять. Этот и еще водяной деревянный имеют такой плюс.
Кабельные маты под плитку
Собираетесь сделать теплые полы под плитку? Проще всего будет с кабельными матами. Кабельный мат — это полимерная сетка с приклеенным к ней греющим кабелем. Она уже готова к укладке. Расстилается на относительно ровное основание (бетонная плита, влагостойкая фанера или другой тип сухой стяжки). Сверху на плиточный клей кладут плитку.
Всего сложностей — специальный плиточный клей для теплого пола, да выдерживать минимальный слой. Ну, еще не забыть про то, что:
- Плитка не должна упираться в стены — нужен тепловой компенсационный зазор. Щель не оставляем пустой, заполняем эластичным материалом. Как вариант — демпферная лента, эластичный герметик, затирка для швов.
Затирка для швов тоже должна быть специальной — эластичной.
Недостаток этого типа подогрева плиточного пола — низкая ремонтопригодность, поэтому стоит брать кабельные маты проверенных фирм и из резистивного кабеля, так как саморегулирующийся горит чаще. При выборе производителя лучше не экономить. В случае проблем, потери будут большими: плитка+клей+греющий элемент. Даже если делать теплые полы своими руками. А если еще и за работу заплатить, совсем обидно.
Поэтому кстати, лучше карбоновые маты не использовать. Идея хорошая, но пока не отработана технология. Часто прогорает место соединения карбонового прута и кабеля. Выход из строя одной-двух перемычек незаметен, так как остальные работают. Но, через некоторое время, холодным становится солидный участок, а потом и вовсе весь пол. «Вскрытие» обычно показывает, что карбоновые перемычки отгорели.
Теплый пол из греющего кабеля
Кабель для теплого пола укладывают на ровное бетонное основание в стяжку. На бетон расстилают теплоизоляцию, по ней раскладывают кабель, сверху заливают ЦПС или бетоном. Бетон можно лить при толщине плиты не менее 5 см.
Электрический теплый пол из греющего кабеля
В общем-то, очень похоже на то, как используют греющие маты, если не под плитку. Но плюс кабеля в том, что его можно укладывать с разным шагом. Например, вдоль наружных стен сделать шаг меньше, на остальной площади — реже. Минус в том, что укладка его занимает больше времени чем настил матов. Но, если делать теплый пол своими руками, разница в несколько часов несущественна.
В принципе, в этот пирог можно уложить любой из нагревательных элементов, представленных выше. Не советуют только класть карбоновую пленку — она разрушается в бетоне. Другие укладываются без проблем. И сверху можно настелить любое покрытие. Правда, могут потребовать еще выравнивающие слои. Особенно если теплый пол делаете впервые и со стяжкой раньше дел не имели.
Расчет и распределение труб
Независимо от типа теплого водяного пола расчет трубок может проводиться одинаковым способом. Процесс является достаточно сложным. Он требует учета разных факторов. Они представлены:
- размерами помещения;
- материалами стен, перекрытия и изоляции тепла;
- типом напольного покрытия;
- типом теплоизоляции под теплый пол;
- диаметром используемых трубок;
- мощностью газового или электрического котла.
Расчет и распределение труб
Все эти данные учитывают для одной цели — определение длины контура, то есть одной трубы, с которой создают одну ветвь и которую подключают к коллектору. Часто длину контура определяют, учитывая диаметр трубки и особенности климата.
Используют трубки диаметром 16 и 20 мм, практика показывает, что труба с большим диаметром является лучшей. Причины: лучший подогрев стяжки и меньше сопротивление для воды во время движения. Благодаря этому работа котла сопровождается меньшей нагрузкой.
Оптимальная длина контура для металлопластиковой трубки диаметром 16 мм — до 80 метров. Лучше всего, если она не превышает 65 метров. Что касается изделия с диаметром 20 мм, то ее длина не должна превышать 100 метров. Наиболее оптимальный вариант — 75 метров.
Рекомендовано размещать один контур на 10 квадратных метрах.
В зависимости от погодных условий подбирают расстояние между трубами. Если зима «радует» морозами не сильнее -22 градуса Цельсия, то расстояние должно быть равным 150 миллиметрам. Для отопления в более сильные морозы шаг нужно уменьшить до 100 миллиметров. В том случае, когда условия не отличаются от климата на севере, следует осуществить монтаж дополнительных радиаторов и использовать их (могут обогреваться с помощью котла).
Чтобы рассчитать длину одной ветки, нужно нарисовать план их размещения в комнате с учетом вышесказанных особенностей. О хитростях этого процесса часто отмечается в нашем видео. При этом удобно комнату разбивать на множество квадратов. Одна сторона квадрата должна быть пропорциональной расстоянию между трубками. Так проще разработать проект, а также посчитать нужную длину контура. Эту процедуру можно увидеть в видео.
Размещать контур можно:
- по спирали;
- по сдвоенной спирали;
- змейкой.
Стоит добавить, что первые размещенные неподалеку котла метры контура стоит ставить у холодных стен. Туда будет плыть самая теплая вода. В данном случае прекрасно подходит монтаж «змейкой». Если все стены внутренние, то нужно равномерно распределить тепло. Для этого подходит размещение по спирали.
Расчет контура
Если нет желания возиться с расчетами, то можно поручить эту работу специалистам или воспользоваться соответствующими программами, там как на видео показана автоматизация раскладки труб для пола.
Планирование водяного теплого пола – расчет отопительных контуров и объема труб по программе
Во многих квартирах сегодня устанавливают водяные теплые полы по соображениям экономии. Температура подачи подогрева в этих системах намного ниже, чем при использовании радиаторов. Перед тем, как спроектировать и спланировать систему отопления, необходимо определить потребность в теплоэнергии, мощности и нагрузку для обогрева каждой комнаты в здании. Чтобы провести расчет водяного теплого пола по программе, нужно определиться с параметрами будущего покрытия.
Расчет с помощью программы
В программах расчета используется упрощенный метод для определения тепловой нагрузки на жилые здания в соответствии со стандартными нормативами. На этапе планирования возникают следующие вопросы:
- Каковы требования к материалам для такой системы отопления.
- Сколько нагревательных контуров должно быть установлено.
- Какое количество труб нужно для рекомендуемой мощности обогрева.

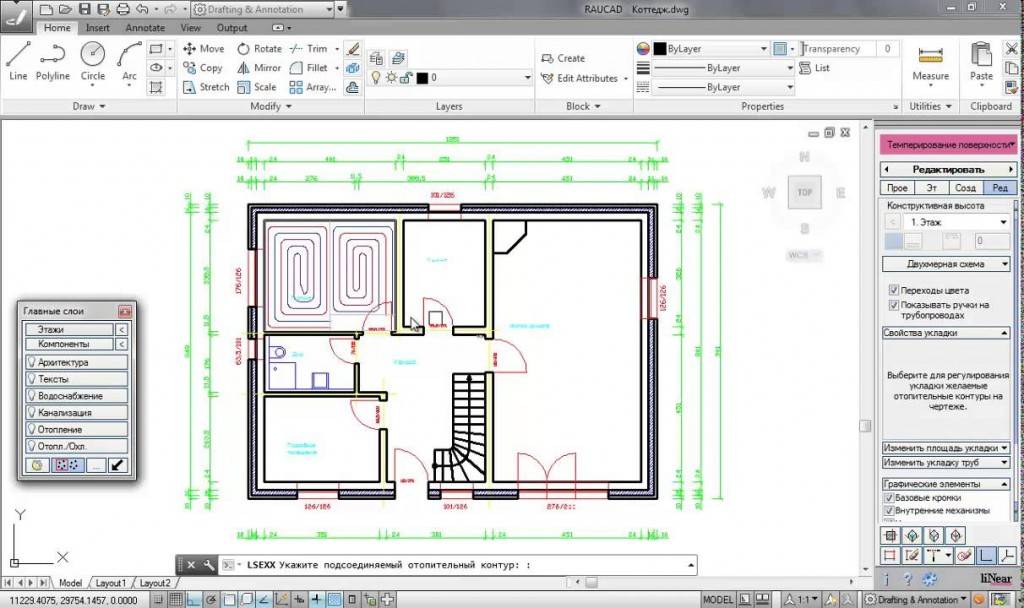

Одним из решений является программа расчета теплого пола Valtec. Чтобы использовать ее правильно, требуется достаточно обширная информация. Первый шаг – выбор расстояния между трубами, если это не задано выбранной системой подогрева. В Валтек программе расчета теплого пола вы также должны отметить употребляемый теплогенератор для обогрева помещения:
- При применении насоса нужно выбрать расстояние установки немного меньше, чтобы поддерживать температуру потока в трубах как можно ниже. Рекомендуется шаг в 10 см.
- При использовании другого источника обогрева помещения, который работает с более высокой температурой подачи, следует выбрать шаг в 15 см.
Как только программа для расчета теплого пола определит правильное расстояние, вторым шагом будет проектирование отопительных контуров в помещении. Убедитесь, что размер трубы на них не слишком длинный. Трубы в системе не должны превышать 100 м плюс соединительный контур, иначе потеря давления будет слишком высокой, и отопительный контур будет слабо реагировать или вообще не прогреваться.
В программе расчета теплого пола для разных расстояний требуются использовать следующие количества труб в помещении:
| Расстояние | Труб на квадратный метр |
| 15 см | 5,8 м |
| 12,5 см | 6,8 м |
| 10 см | 8,8 м |
Теперь вы можете легко вычислить число требуемых отопительных контуров в каждой комнате на основе стандартных значений программы для расчета теплого водяного пола.
Пример расчета количества труб в помещении площадью 24 кв. м (6 м х 4 м):
Расстояние укладки 15 см – 24 кв. м х 5,8 м = 139,2 м труб
Принимая во внимание максимальную длину в 100 м, согласно программе для раскладки теплого пола, должны быть запланированы 2 отопительных контура для напольной системы в помещении. Для них круги обычно устанавливаются одинаковой длины, так они прогреются равномерно, быстро достигнув нужной мощности и температуры. Таким образом, с помощью программы для раскладки теплого водяного пола можно легко оценить потребность в материалах, определить стоимость работ и количество нужных шагов для выполнения работы
Тип установки системы труб, будь то «улитка» или «змейка», не имеет значения
Таким образом, с помощью программы для раскладки теплого водяного пола можно легко оценить потребность в материалах, определить стоимость работ и количество нужных шагов для выполнения работы. Тип установки системы труб, будь то «улитка» или «змейка», не имеет значения.
Расчет системы напольного отопления в интернете
Сегодня можно использовать программы для теплого пола, существует много вариантов на различных сайтах. Применение таких калькуляторов освобождают от сложных вычислений. Для правильного подсчета раскладки теплого пола в программу нужно вводить все требуемые данные.
Полностью полагаться на онлайн-калькулятор не стоит, все предоставленные рекомендации приблизительны. Однако с помощью полученной информации можно проводить раскладку труб теплого пола, программа оценит объемы будущей работы в помещениях.
Мы с удовольствием определим требуемые количества для вас. Просто отправьте запрос с вашим планом или сведениями о размерах комнаты по электронной почте или через форму запроса на сайте. Мы рассчитаем мощность системы напольного отопления, рекомендуемое количество труб и вышлем предложение по установке системы.
pol-hot.ru
Принцип работы каждого вида
Вся система, а главное, эффективность работы заключается в выбранном принципе подключения. Схема монтажа и последующего функционирования отопительной системы подбирается с учетом требований здания, покрытия пола и так далее. Стоит подробнее рассмотреть каждую из схем, определить их достоинства и недостатки.

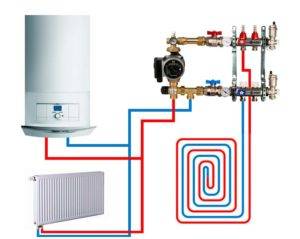

Прямое подключение от котла
Под соединением теплого пола с котлом подразумевается наличие теплогенератора, арматуры для безопасности и, самое главное, насоса в общей конструкции. Теплоноситель прямо из котла попадает в коллектор, где распределяется жидкость, далее она расходится по разводке труб и циркулирует по ним, попадая обратно в котел
Важно сказать, что в котле следует установить тот температурный режим, который должен быть на полу
С таким вариантом подключения сталкиваются с несколькими вопросами. Во-первых, желательно использовать для этой схемы только конденсационный котел, так как для этого оборудования низкая температура при работе является оптимальной, так как КПД в этом случае является максимальным. Обычная модель котла при функционировании с низкими температурами быстро выйдет из строя, точнее придет в негодность его теплообменник. Если в доме установлен твердотопливный котел, то на него дополнительно придется монтировать буферную емкость, так как в этом виде котла температурный режим регулируется крайне сложно.
Подключение от радиатора
Достаточно популярным вариантом для обустройство теплого пола принято считать использование радиатора. В этом случае применяются специальные комплекты, рассчитанные на установку труб, исходящих от одной петли, на площадь не менее 15 кв. м. Внешне, это выглядит, как коробок из пластика, в котором нередко устанавливается ограничитель температуры воды или воздуха, а также воздухоотводчик.
Теплоноситель проникает в петлю из контура с высокой температурой, где она равна не менее 70 градусов. Жидкость охлаждается в петле, а далее новая порция горячей воды поступает в нее. Котловой насос с процессом прекрасно справится, дополнительный не потребуется.
Установка от трехходового клапана
Не совсем популярной схемой для отопления полом является применение трехходового клапана. Задачей этого прибора является равноценное перемешивание воды горячей и холодной. Эту комбинацию для отопления стоит назвать комбинированной, здесь используются батареи с жидкостью температурой до 80 градусов и контур пола с температурой жидкости 40 градусов. Термостат в этом случае играет роль клапана, он рассчитан для поддержки одинаковой температуры теплоносителя.
Клапан монтируют на подачу, насос для циркуляции устанавливается после. Когда вода остывает в обратке, добавляется жидкость потеплее, поступающая из котлового контура. Трехходовый клапан снижает температуру теплоносителя до необходимой. Эту схему используется редко, ведь работа радиаторов, которые подключены к основной трубе, нестабильна.
Применение насосно-гидравлического узла
Разводка пола с помощью насосно-гидравлического узла является смешанной схемой. При таком варианте предусматривается зона отопления радиатором, узел насоса и смесителя, а также сам теплый пол. В процессе, к охлажденной жидкости добавляется обратка пола к воде из котла.
Все смесительные узлы имеют клапан балансировки, который определяет дозировку теплоносителя уже остывшего, в процессе подмешивания к горячей жидкости. На выходе из узла получается теплоноситель с нужным температурным режимом. Узел, в зависимости от своей модели, может иметь в составе и другие элементы, такие как балансировочный клапан, шаровые краны, байпас и прочее. Эффект системы и комфорт потребителя таким образом увеличивается во много раз.
Виды нагрева
Сразу стоит сказать, что есть две цели подогрева пола: для комфорта или как основного источника тепла. В первом случае пол называют комфортным, во втором, собственно, теплым. Разницы в устройстве нет. Есть разница в «прицеле» расчетов. Сделать теплый пол и использовать как основной источник тепла — это одно. В данном случае тепловая мощность подогрева должна быть не ниже теплопотерь — только тогда будет тепло. Если же подогрев пола нужен только для того, чтобы ходить босиком было приятно, то важна температура поверхности, а не собственно тепловая мощность. Если ее будет недостаточно (тепловой мощности), будут работать другие источники тепла.
Сделать теплые полы прежде всего хочется для комфорта
Электрический или водяной: что лучше?
Теплый пол можно сделать с водяным или электрическим подогревом. Водяной сложнее и дороже на стадии устройства, зато более экономичен в эксплуатации. Его лучше планировать заранее — еще до строительства, либо на стадии капитального ремонта. Дело в том, что традиционное устройство предполагает укладку труб с теплоносителем в бетон или ЦПС. Минимальная толщина плиты — 5 см. То есть нагрузка на фундамент/перекрытие будет немалой и ее надо закладывать при расчетах фундамента. Для существующего дома делают перерасчет, чтобы определить, вынесут ли нагрузку перекрытия и фундамент.
С другой стороны, есть технология — теплый пол на деревянном основании — которая позволяет установить водяной подогрев и в жилом доме/квартире. Нагрузка на перекрытие совсем невелика, но расходы не меньше, а вот эффективность ниже. Зато не надо укреплять фундамент, что тоже совсем непросто и недешево.
Сначала выбираем тип подогрева
Электрический теплый пол проще в монтаже, но тепло обходится дороже. Пока электричество у нас не самый дешевый вид энергоносителей. Зато некоторые виды электрических греющих элементов для пола можно укладывать непосредственно под покрытие. В частности, под керамическую плитку — в слой плиточного клея или на подложку ламината.
Другое дело, что электричество в полу не всех радует. Осознавать, что под ногами электричество не слишком приятно, но в стенах мы с ним свыклись. Хотя есть комбинированные варианты (жидкостно-электрический подогрев), которые гоняют воду по трубам в полу, но греется она при этом при помощи электрического нагревателя. Это, кстати, выход для владельцев квартир.
Выбрать тип подогрева надо в первую очередь
Ведь в квартирах сделать водяной теплый пол можно только в том случае, если у вас отопление автономное/индивидуальное. Подключить к обычной системе длиннющую систему труб вам никто не даст. Они имеют слишком большое сопротивление, высокую степень отбора тепла. То есть те, кто за вами на стояке, будут получать холодную воду. Если вообще будут. Никто на это не пойдет. Исключение — новостройки, в которых под водяное отопление выведены отдельные стояки.
В общем, везде свои нюансы. Как правильно сделать теплый пол каждый решает для себя сам, учитывая плюсы и минусы обеих технологий.
Выбор материалов
В «пироге» теплых водяных полов предусмотрена бетонная стяжка, ведь предполагается, что они будут использоваться десятилетиями без обслуживаний и ремонтов. Поэтому комплектующие необходимо выбирать ответственно, исключив неликвидный дешевый вид материалов.
Стоит отдать предпочтение трубам, крепежам и утеплителю с максимальным эксплуатационным сроком. Они будут стоить несколько дороже, но в процессе пользования полами не приведут к авариям и необходимости вскрывать бетонный «пирог».
No1. Подбор оптимального варианта труб
В настоящее время для теплых водяных полов используют трубы типа PE-X и PERT. Оба изготовлены из одного материала — сшитого полиэтилена. Однако, преимущество специалисты отдают первому варианту, поскольку он имеет 85 % плотности сшивки, что позволяет им иметь эффект памяти. Это означает, что трубы всегда возвращаются в исходное положение после теплового растяжения под действием горячего носителя.
Трубы PERT применяются в случаях, когда в стяжку устраивают цельные отрезки, а фитинги устанавливаются только с целью крепления к коллектору.
Труба taen pe-RT
На рынке присутствуют трубы из композитного материала с алюминиевой фольгой. Они не рекомендованы специалистами, поскольку велик риск отслоения металлизированного слоя под воздействием нагретого теплоносителя. Если хочется максимально усилить изоляцию и надежность системы, рекомендуется приобрести материалы с усилением из поливинилэтилена, который расположен внутри труб.
Для водяных теплых полов применяют размеры:
- диаметр — 16, 17, 20 мм;
- толщина стенок — 2 мм.
Специализированные компании работают с одними и теми же производителями, качество продукции которых проверено временем. Это Valtec, Rehau, Tece, KAN, Uponor.
No2 — выбор утеплителя
Утеплитель укладывается для того, чтобы отделить бетонную стяжку от основания. Это поможет отдаче тепла вверх, а не в землю, что считается потерей. Монтаж этого слоя — обязательное условие. Иначе, вся система водяного теплого пола теряет свой смысл. Полы просто не будут хранить тепло, система будет бесконечно подогревать носитель, пытаясь достичь установленной температуры и расходы за газ резко возрастут.
Оптимальными считаются два вида подложки:

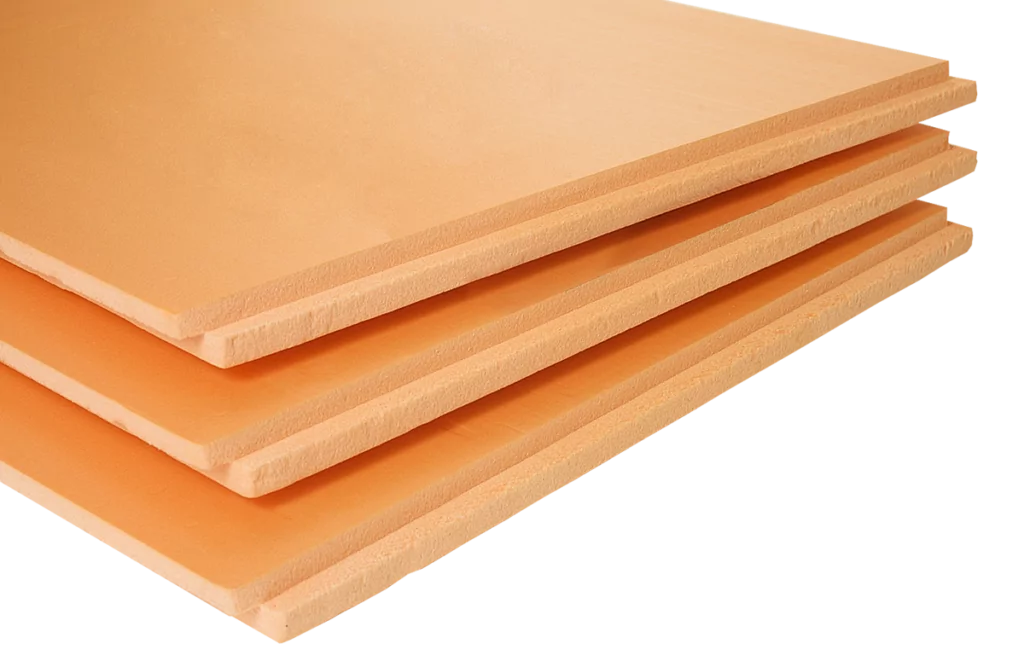

экструдированный пенополистирол (плитный). Плиты удобны в монтаже, возможная толщина от 20 до 100 мм. Выбор конкретной толщины зависит от необходимой степени утепления. При монтаже плит, они соединяются с помощью пазов и образуют ровную поверхность без зазоров;
Экструдированный пенополистирол

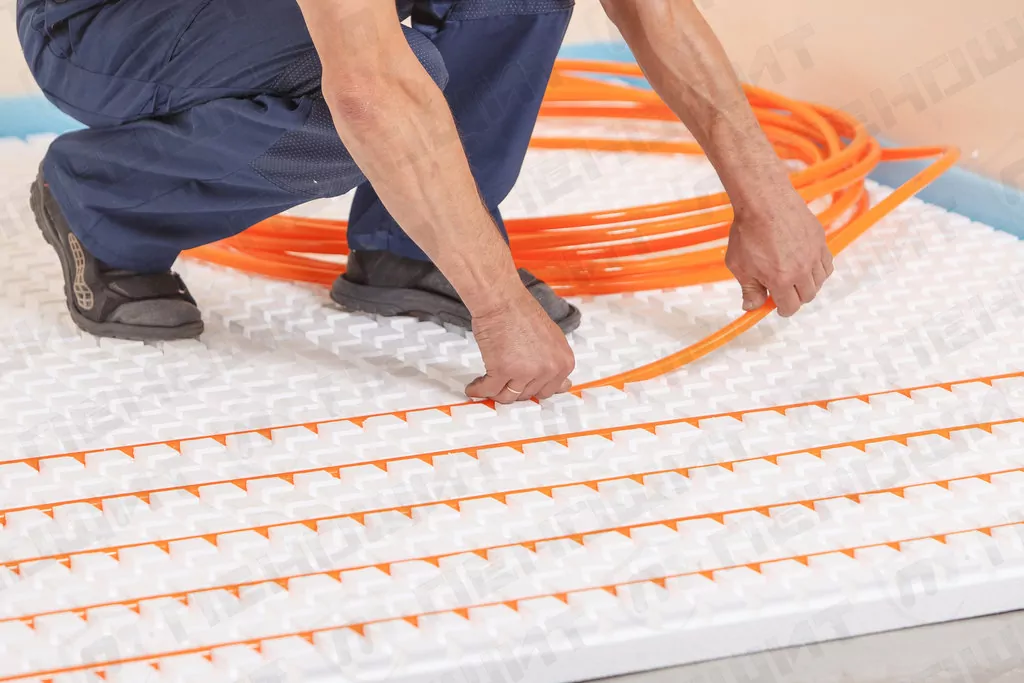

пенополистирол в виде профильных матов с выполненными монтажными выступами. В матах выполнены специальные пазы, которые существенно облегчают укладку труб по выбранной схеме. Но такой утеплитель отличается высокой стоимостью и толщина листов и матов меньше, чем у плит (от 1 д0 3 мм).
Маты из пенополистирола
Чтобы определить необходимую толщину утеплителя, нужно выяснить условия укладки в конкретном доме:
- для укладки непосредственно на грунтовое основание выбирают материал толщиной 10 см;
- укладка пенополистирола над подвальным помещением или цоколем потребует меньшей толщины материала — 5 см;
- если под основанием теплых полов располагается отапливаемое помещение — 3 см.
Крепление утеплителя к основанию выполняют с помощью тарельчатых дюбелей, трубы фиксируют гарпун-скобами.
Важно соблюдать расстояние между соседними скобами (от 30 до 50 см), в местах, где труба поворачивает — 10 см
No3 — покупка комплектующих для коллектора
Коллектор — узел, осуществляющий распределение носителя и контроль за функционированием всей системы. Он помогает направлять носитель от входа в систему по контурам, настраивать температурный режим, отслеживать расход и возможные утечки теплоносителя.
Купить сборный коллекторный узел нельзя. Каждый конкретный узел собирается в зависимости от особенностей системы, универсальных вариантов не существует. Поэтому придется рассчитать и приобрести отдельные комплектующие, а затем собрать всю систему.

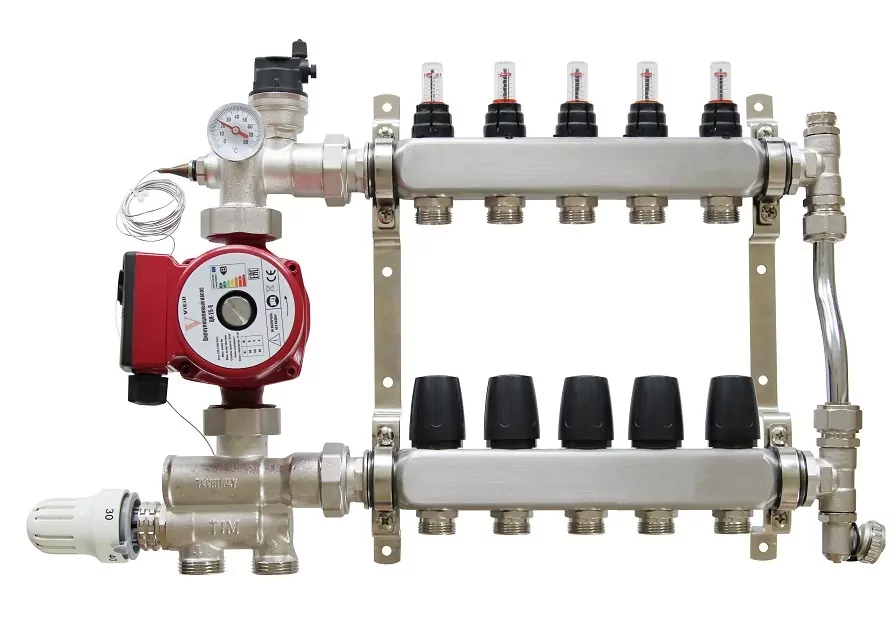

Коллектор тёплого пола
Выбор места для установки зависит от предпочтений хозяев дома. Узел можно смонтировать в котельной, ином подсобном помещении, коридоре. Даже в жилой комнате. Однако, необходимо проследить, чтобы длина всех контуров, приходящих в коллекторный узел была примерно одинаковой
