Самые эффективные виды вентиляции, недостатки и преимущества вентиляционных систем

Виды вентиляционных систем

Обеспечить постоянный приток свежего воздуха можно двумя способами. Естественной и принудительной вентиляцией. Реализовать на практике оба вида можно различными методами. При монтаже системы учитывается необходимая ее мощность, то есть способность за определенное время доставить в жилье необходимое количество свежего воздуха. Оба вида имеют плюсы и минусы и способны справиться с задачей, при условии, что в конкретном жилье есть для этого все условия.

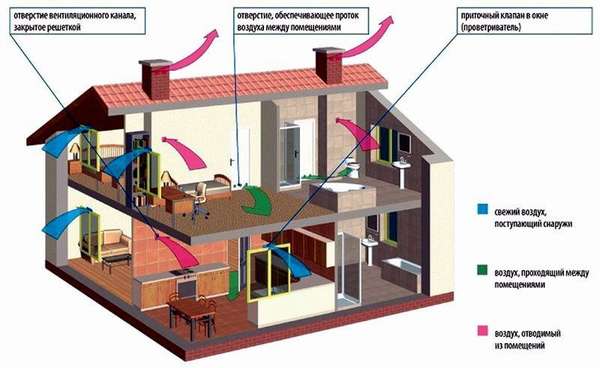

Естественная вентиляция

Принципом работы является тяга, возникающая с естественной циркуляцией различных по температуре воздушных масс

Городским жителям нет необходимости знать, как устроена система, важно соблюдать предписанные правила пользования. Не перекрывать, даже частично воздуховоды

Не изменять конструкцию и маршрут вентиляционной шахты. Устроена она достаточно просто — нижний конец трубопровода находится в подвале в открытом состоянии для забора воздуха (либо выведен на уровень фундамента с продухами), а верхний выведен на крышу.

Продуманная и точно рассчитанная система создает мощную тягу, которую в некоторых случаях нужно даже ограничивать. Делается это просто. Регулируемые вентиляционные решетки дозируют количество поступающего воздуха в жилье. Перекрывать центральный трубопровод недопустимо и при нарушении этого правила к собственнику квартиры могут быть применены жесткие санкции.

При строительстве частного дома перед его владельцем стоит более сложная задача. Необходимо обеспечить следующие условия:

  • Достаточную тягу. Резонно воспользоваться правилом, которое хорошо знакомо печникам. Чем длиннее труба, тем больше создается тяга. Вентиляционный выход на крыше иногда делают на метр или больше от конька кровли;
  • Гарантировать забор качественного по составу воздуха. Система без воздухозаборника ниже уровня пола будет не столь эффективна. В некоторых случаях естественный приток из окон, дверей и других элементов конструкции строения будет достаточен. Однако по-настоящему качественная система монтируется со специальным воздухозаборником. Его недопустимо делать в помещениях с повышенной влажностью или в котельной;
  • Установить регулирующее устройство. Неконтролируемая тяга способна выдувать излишнее количество теплого воздуха, нагружая тем самым отопительную систему и увеличивая затраты на энергоноситель;
  • По маршруту трубопровода установить ревизионные люки. Через вентиляционную систему проходит воздух, насыщенный продуктами горения, ворсом и другими веществами, которые осаждаются на стенках. Регулярная прочистка системы гарантирует здоровую атмосферу в жилье.

Конструктивно можно выполнить трубопровод по схемам и чертежам, которые хорошо себя зарекомендовали на практике. Для создания системы можно использовать воздуховоды из различных материалов

Важно, чтобы их диаметр и высота вентиляционной шахты отвечали необходимым требованиям, а с вытяжным воздухом удалялись вредные вещества и неприятные запахи

Принудительная вентиляция

Принципиальная схема этого вида отличается от естественной системы наличием дополнительного устройства, создающего тягу. Принудительная подача обеспечивается вентиляторами, установленными в трубопроводе. Система монтируется там, где в силу некоторых причин невозможно гарантировать естественный приток воздуха в достаточном количестве, либо имеющийся воздуховод выполнен с ошибками и не справляется со своими функциями.

Иногда принудительную вентиляцию проектируют специально. Удобна такая система во многих случаях, например, как часть комбинированной схемы. Отдельные выводы в помещениях, где необходимо быстро и качественно удалить загрязненный или слишком влажный воздух, не открывая при этом окно. Например, в ванной комнате, сауне, бане или на кухне. Вытяжка над плитой может быть независимой, либо подключенной к центральной системе. Принудительная вентиляция часто устанавливается в «умных домах». Новый подход к качеству жилья. Датчики и программируемый режим в строго указанное время включают и выключают систему, обеспечивая оптимальный по температуре и химическому составу воздух.

Виды вентиляции, основные понятия и классификация

Вентиляция — это совокупность устройств и мероприятий для обеспечения нормального воздухообмена в помещениях. Исходя из этого определения, различные виды систем вентиляции классифицируются следующим образом:

  • по способу давления и перемещения воздуха — естественная и искусственная;
  • по назначению — приточная и вытяжная;
  • по зоне обслуживания — местная и общеобменная;
  • по конструкции — канальная и бесканальная.

Рассматривая поэтапно каждый вид, можно определить основные достоинства и недостатки вентиляционных систем. Чтобы сохранить нужный микроклимат, необходимо внимательно изучать вопрос классификации вентиляционных установок и применять их согласно необходимых параметров. Виды вентиляции в жилых домах не сильно отличаются от тех, которые устанавливаются в общественных и производственных зданиях.

Существующие виды и подвиды вентиляционных систем

Приточно-вытяжная вентиляция своими руками

Системы канального типа, где требуется расчёт и монтаж трубопроводов круглого или квадратного сечения, устанавливаются специалистами соответствующих компаний. Если средств на дорогостоящее оборудование и работу профессионалов нет, можно оборудовать несложную приточку и вытяжку своими руками.

Главная особенность такого варианта — нет необходимости монтировать воздуховоды. Нужно лишь правильно расположить приточные отверстия и вытяжные.

Шаг 1. В жилых комнатах с окнами делаются отверстия для того, чтобы туда можно было вставить вентиляционную трубку. Работа ведётся перфоратором, внешнее отверстие закрывают решёткой, с внутренней стороны размещают сетчатый фильтр и декоративную накладку.

Оборудование для вентканала

Шаг 2. Если воздух будет поступать самотёком, канал располагают над радиатором отопления — тогда воздух будет нагреваться от батареи и в комнату не будет проникать холод. Если же хотите сделать принудительную приточку, то место значения не имеет — можно сделать канал сбоку от окна или сверху. Тогда изнутри подключают блок с вентилятором наддува, нагревательным элементом и фильтром. Запитывают блок от электросети через низкоамперный автомат-выключатель.

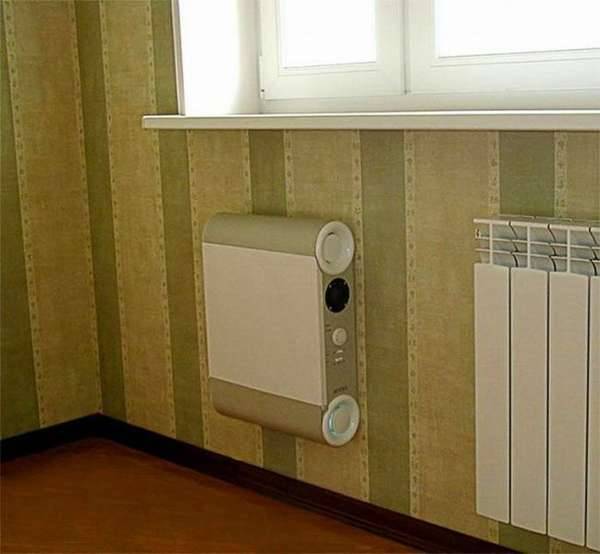

Вентканал над радиатором отопления

Шаг 3. В существующие вентиляционные каналы на кухне и в санузле врезаются вытяжные вентиляторы с пониженным шумом. На кухонный прибор можно сделать отдельный тумблер, а в санузле подсоединить провода к выключателю света. Даже с пассивным притоком воздуха работающие вытяжные вентиляторы создадут отрицательное давление, и воздух со всей квартиры устремится в вентканалы.

Вытяжной вентканал с вентилятором

Если нет желания сверлить стену, можно смонтировать приточный клапан на пластиковом окне. В верхне части поворотно-откидной створки фрезеруется выемка. Она закрывается сдвижным клапаном шторкой с мелкоячеистым или губчатым фильтром. Шторка в закрытом виде упирается в резиновый уплотнитель, обеспечивая герметичность в закрытом состоянии. Будучи открытой, она почти не пропускает звуки и холод с улицы, а вот решить проблему с духотой и запотевшими окнами поможет.

Нюансы грамотного проектирования вентиляции

Грамотно составленный проект вентиляции частного дома обеспечит уютную обстановку на протяжении всего срока эксплуатации. Все расчеты должны ориентироваться на требования законодательства и строительные нормы и правила.

Можно самостоятельно разобраться, как правильно сделать вентиляцию в частном доме. Для этого нужно знать основные этапы проектирования:

  1. Выполнение расчетов для определения оптимального воздухообмена. Это необходимо для подбора вентилятора и воздуховодов.
  2. Построение схемы, при помощи которой подбирается необходимое сечение воздуховода.
  3. Расчет показателей шума, который производит вентиляционные агрегаты.
  4. Составление чертежей.
  5. Подготовка ПСД.

Расчет вентиляции в частном доме

В частном доме планирование вентиляционной системы может быть выполнено при помощи расчетных параметров либо по упрощенной схеме.

Основной параметр расчета естественной вентиляции – кратность обмена воздушных масс. Она определяет, сколько раз в течение часа буде произведен воздухообмен. Если кратность равна 1, это значит, что в течение часа воздушные потоки поменяются один раз. Значение 0,5 означает, что в течение часа заменится только половина объема воздуха.

Для помещений разного назначения установлены свои нормы кратности либо объема удаления загрязненных масс.

Помещениеt воздуха в прохладный период года, °CПоказатели
КратностьОбъем, м³ / ч
Жилое помещение18-203 на 1 кв. м.
Ванная2525
Уборная индивидуальная1825
Ванная, совмещенная с санузлом2550
Умывальная комната250,5
Душевая185
Общая уборная1650 – на 1 унитаз,25 – на 1 писсуар
Гардеробная181,5

Объем воздушных масс можно рассчитать по формуле:

L = n × V, где

  • n – кратность воздухообмена,
  • V – объем комнаты.

Данная формула поможет подобрать оптимальную систему вентилирования.

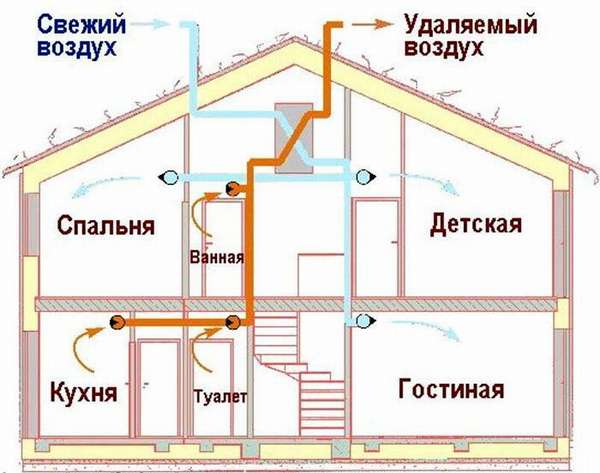

Схемы систем вентиляции в частном доме

Грамотную схему обеспечения вентиляции составит только профессионал. Можно предварительно подготовить ее самостоятельно. При этом нужно знать некоторые нюансы:

  • в цепочке вентилируемых помещений на первом месте стоят жилые комнаты,
  • монтаж вытяжной трубы следует планировать выше конька кровли,
  • при подборе воздуховодов нужно выполнить расчеты их сечения,
  • вентиляция в частном доме из пластиковых труб должна быть тепло- и звукоизолирована. Если этим пренебречь, вечерами можно будет слышать из них завывание ветра.

Важно! В случае организации приточного поступления воздуха, чтобы не нарушить уютный микроклимат, нужно установить нагревательные элементы. Комфортная температура внешних потоков не должна быть ниже +18°С

При организации воздухообмена частного дома нужно учитывать вспомогательные помещения: чердак, подвал, бассейн, баню, гаражи котельную. Все помещения нужно объединить в одну разветвленную систему с мощным оборудованием и разными параметрами воздухообмена с учетом назначения помещений.

Центральная вентиляция

Она устраивается по принципу приточно-вытяжной. Все каналы сводятся в одну установку, в которой монтируется приточный или вытяжной вентилятор, дополненный системой очистки, нагревательными элементами и автоматическим управлением. Все движения воздушных масс циркулируют в принудительном режиме.

Система имеет некоторые недостатки:

  • высокую стоимость,
  • необходимость прокладки трубопровода большого диаметра,
  • привлечение к монтажу профессионалов,
  • выделения отдельного помещения для оборудования.

Для небольших частных домов целесообразно выбрать локальную систему вентилирования.

Локальная вентиляция

Она представляет собой небольшую установку, которая рассчитана на организацию воздухообмена в одном помещении. Дополнительно она снабжена вентилятором, теплообменником, фильтрами, ионизатором и нагревателем. Внешний вид схож с кондиционером. Она может полностью решить проблему воздухообмена во всем доме, кроме санитарных комнат, подвала или кухни. Для них можно организовать естественное вентилирование. При установке локальной системы помощь профессионалов не требуется, ее нетрудно установить своими руками, что значительно сэкономит затраты на ее приобретение.

Воздуховоды и их разновидности

Почти все вентиляционные системы нуждаются в воздуховодах. Главные параметры каналов для воздушных масс:

  • тепло и шумоизоляция воздушных потоков;
  • полная герметичность и компактные размеры;
  • надежные крепления и прочный материал;
  • гладкая внутренняя поверхность.

Вентканалы могут быть встроенными или наружными, все зависит от типа помещения и особенностей его конструкции.

Типы воздуховодов и их особенности:

Металлические каналы – долговечные и довольно прочные изделия из оцинковки или нержавеющей стали. Могут иметь разную форму, что очень удобно для монтажа. Цена на такие устройства сравнительно невысока, они хорошо подходят для больших зданий и скрытого расположения.

Ассортимент металлических изделий позволяет подобрать воздуховод под ваши условия

Пластиковые каналы – изготавливаются из прочной полипропиленовой пластмассы и выглядят очень привлекательно. Пластик является хорошим шумоизолирующим материалом. Вентиляция в частном доме из гладких пластиковых труб не задерживает воздушные потоки. Пластмассовые конструкции имеют небольшой вес, легко монтируются и могут устанавливаться в помещениях с повышенной влажностью.

Пластиковые воздуховоды для вентиляции могут иметь разные размеры и виды, при необходимости в местах соединения используются переходники

Именно такие современные воздуховоды можно чаще всего встретить в жилых домах. Кроме классификации по типу материала, воздушные каналы можно разделить по форме. Встречаются изделия прямоугольного сечения, значительно экономящие свободное пространство и хорошо прилегающие к поверхности стен и потолков и круглые каналы, выгодно отличающиеся низким сопротивлением воздушным потокам.

Еще одна популярная разновидность воздушных каналов – гибкие гофрированные трубы. Их изготавливают из тонкого алюминия. Такие конструкции имеют хорошие аэродинамические свойства и легко монтируются своими руками.

Гофротруба может принимать любые формы

Классификация систем вентиляции

Системы классифицируют по разным критериям:

  • способу подачи;
  • назначению;
  • способу воздухообмена;
  • конструктивному исполнению.

Тип вентиляции определяют на этапе проектирования строения

При этом принимают во внимание как экономическую так‚ и техническую сторону а также санитарно-гигиенические условия

Виды вентиляционной системы по способу подачи

Если базироваться на способах подачи и изъятия воздуха из помещения можно выделить 3 категории вентиляции:

  • естественная;
  • механическая;
  • смешанная.

Выполняют проектирование вентиляции, если такое решение способно обеспечить воздухообмен‚ соответствующий установленным нормам.

Когда вентиляция естественного типа не удовлетворяет требования санитарно-гигиенических нормативов, выбирают второй вариант — механический способ активации воздушной массы.

Если возможно в добавок ко второму варианту вентиляции частично использовать первый‚ в проект закладывают смешанную вентиляцию.В жилых домах приток воздуха происходит через окна, а вытяжное оборудование располагают на кухне и в санитарной комнате

Поэтому важно наладить между помещениями хороший воздухообмен

Вентиляция смешанного типа. Применяют ее, когда естественная вентиляция не может быть единственным вариантом. Для качественного воздухообмена в помещениях с очень загрязненным воздухом устраивают механическую вентиляцию

Виды вентиляции по назначению

Исходя из назначения вентиляции‚ выделяют рабочие вентиляционные системы и аварийные. Тогда как первые должны постоянно обеспечивать комфортные условия‚ вторые вступают в работу только при отключении первых и наступлении чрезвычайной ситуации, когда нарушены стандартные условия жизнедеятельности.

Это внезапные сбои, когда  происходит загрязнение воздуха ядовитыми испарениями‚ газами‚ взрывоопасными‚ токсическими веществами.

Виды систем вентиляции для всех типов помещений почти одинаковы. Изучив все их виды и взвесив все достоинства и недостатки‚ можно выбрать оптимальный вариант для конкретного здания

Аварийная вентиляция не рассчитана на подачу свежего воздуха. Она только обеспечивает газоотвод и не допускает, чтобы воздушная масса с опасными веществами‚ распространилась по всему помещению.

Вентиляционные системы по способу воздухообмена

По этому критерию выделяют системы вентиляции общеобменные и местные. Первая должна обеспечивать весь объем помещения достаточным воздухообменом с поддержанием всех необходимых параметров воздуха. Дополнительно она должна удалять избыток влаги‚ тепла‚ загрязнений. Воздухообмен может осуществляться как по канальной, так и бесканальной системе.

Общеобменная приточная вентиляция снижает уровень концентрации вредных веществ, оставшихся после работы местной и общеобменной вытяжной системы вентиляции

Предназначение местной вентиляции — снабжение чистым воздухом конкретных мест и удаление загрязненного с тех точек, где он образуется. Как правило, ее устраивают в больших помещениях с ограниченным числом работающих. Воздухообмен происходит только на рабочих местах.

Разделение систем по конструктивному исполнению

Исходя из этого признака вентиляционные системы делят на канальные и бесканальные. Системы канального типа состоят из разветвленной трассы‚ состоящей из воздуховодов по которым транспортируется воздух. Установка такой системы целесообразна в больших по объему помещениях.

Когда каналы отсутствуют‚ систему называют бесканальной. Примером такой системы служит обыкновенный вентилятор. Существует 2 вида бесканальных систем — потолочные и прокладываемые под полом. Бесканальные системы более просты в исполнении и потребляют меньше энергии.

Разделение систем по конструкции

В этом случае при систематизации учитываются различия в инженерных решениях.

Подробного рассмотрения требуют канальные и бесканальные виды вентиляции.

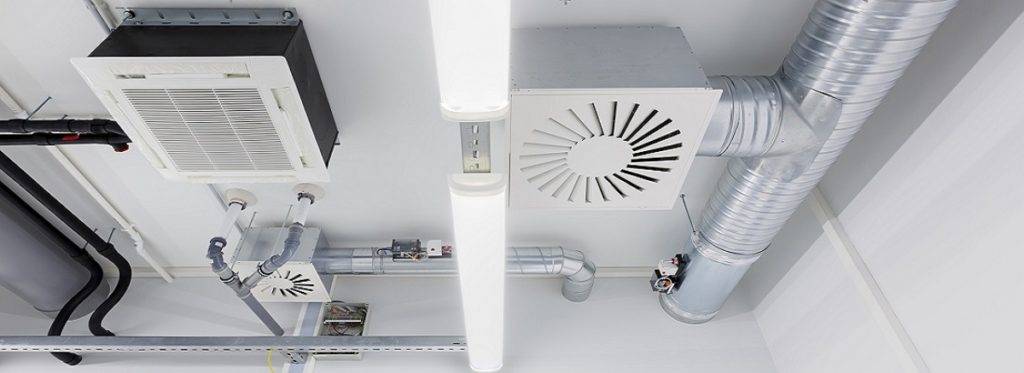

Канальная

Название этой разновидности говорит само за себя. Конструкция системы вентиляции предполагает наличие разветвленной сети воздуховодов, которые упорядочивают воздушные потоки.

Данная сеть служит как для доставки в здание атмосферного воздуха, так и для удаления использованного. Обычно такая сеть имеет общий блок, который предназначен для улучшения свойств приточного потока.

Монтаж системы вентканалов, как правило, осуществляется в малозаметных местах, например, за подвесными потолками.

Этот способ наиболее часто используется в больших общественных, производственных зданиях, медицинских учреждениях или торговых центрах.

В небольших частных домах и квартирах полноценная канальная схема не применяется из-за недостатка места. Однако широко используются ее элементы, например, вытяжные коллекторы или приточные воздухопроводы.

Эффективность работы вентканалов зависит от их материала, формы и сечения. Чаще всего для изготовления этих изделий применяется металл или пластик.

Металлические каналы в основном используются там, где требуется функционирование при высоких нагрузках. Это производственные помещения или магистральные воздуховоды в крупных сооружениях.

Пластиковые каналы со специальными соединительными элементами позволяют собрать трассу любой конфигурации и часто применяются в квартирах. Кроме того, пластик хорошо поглощает звук.

Воздухопропускные каналы бывают жесткие и гофрированные, то есть гибкие. Сечение может быть круглым или прямоугольным. Второе более характерно для изделий из пластика.

Подводя итог, можно констатировать, что широчайший ассортимент рассматриваемых изделий позволяет реализовать схему любой сложности.

Бесканальная

Бесканальная система не имеет специальных воздушных каналов. В качестве примера может служить вентилятор, установленный в форточном проеме.

Аналогичные простые вентиляционные установки могут быть смонтированы в приточных отверстиях, за перекрытиями и т. п. Естественную вентиляцию также можно отнести к бесканальным вариантам.

Современным решением является использование бризеров. Это специальные электроприборы, позволяющие поддерживать в комнате постоянную температуру, влажность и осуществляющие очистку воздуха от примесей.

Преимущества и недостатки вентиляционных систем, виды вентиляции

У каждого из перечисленных типов вентиляции есть свои достоинства и недостатки. О них следует знать, чтобы не попасть впросак. Давайте рассмотрим все варианты:

Вид системыПлюсыМинусы
ЕстественнаяНе требует стороннего оборудования и подключения к источнику питания. Не ломается, практически не нуждается в обслуживании. Работает совершенно без постороннего шума и может комбинироваться с техникой для кондиционирования воздуха.Низкая интенсивность воздухообмена. Недостаточная скорость обменных процессов приводит к образованию грибка и оседанию конденсата. Нет возможности регулировать воздухообменные процессы. При отсутствии ветра и разницы температур практически не работает.
МеханическаяПолностью автономная работа, независящая от внешних факторов: температуры воздуха и наличия ветров. Воздух, попадающий в жилое здание, может проходить дополнительную обработку: очищение, прогревание, увлажнение.На устройство механической вентиляции в частных домах нужно потратить немалые средства. Система нуждается в регулярном техническом обслуживании.
ПриточнаяИмеет функцию регулировки температурного режима и объемов поступающего воздуха. Отличается компактными размерами и высокой функциональностью. Может одновременно подогревать и очищать атмосферу.Нуждается в системе шумоподавления и требует отдельного места для установки, удаленного от жилых помещений. Требует периодического техобслуживания и ремонта.
ВытяжнаяПозволяет контролировать объемы исходящих потоков. Не зависит от капризов погоды. Легко устанавливается.Не дает возможности регулировки поступающего воздуха, нуждается в затратах на установку и эксплуатацию. Требует техобслуживания.
Приточно-вытяжнаяКачественно очищает воздушный поток и делает атмосферу максимально комфортной для человека. Безопасна в пользовании.Высокая стоимость установки и эксплуатации. Невозможность использования с системами кондиционирования. Нуждается в отдельном помещении для установки и системе шумоподавления.

Виды вентиляции по назначению

По этому признаку можно выделить следующие виды систем вентиляции: приточную, вытяжную и приточно-вытяжную, или смешанную.

Приточная

Приточное вентилирование помещений – это вариант принудительной схемы. Оно строится по следующему принципу: чистые воздушные массы снаружи попадают в здание при помощи приточных вентиляторов.

Отработанный воздух удаляется по каналам, предусмотренным для естественного оттока.

Приточные установки могут быть оснащены шумопоглотителями, нагревательными элементами, фильтрами для очистки свежего воздуха, запорными клапанами и т. п. Набор вспомогательных элементов подбирается в каждом случае индивидуально.

Вытяжная

Принудительная вытяжка призвана сделать более эффективной работу естественной вентиляции.

Вытяжной коллектор оборудуется мощным вентилятором, который увеличивает скорость удаления использованного воздуха и способствует эффективному воздухообмену.

Приточно-вытяжная

Наиболее востребованной является смешанная схема. Приток и вытяжку обеспечивают соответствующие вентиляторы

В этом случае очень важно рассчитать правильный баланс между работой впускных и вытяжных установок, чтобы процесс был под контролем

Приточно-вытяжная вентиляция может осуществляться путем перемешивания или вытеснения. В первом случае свежий воздух, попадая в комнату через диффузор, перемешивается с использованным, и затем воздушные массы выходят в вытяжной воздухопровод через клапан.

При реализации схемы вытеснения происходит следующее: снаружи воздушный поток попадает в помещение на уровне плинтусов и постепенно вытесняет загрязненный комнатный воздух к потолку, откуда он выводится в вытяжной воздуховод.

Вентиляторы для принудительной схемы

К устройству принудительной вентиляции в частном доме надо подходить с позиции точного расчета и правильного выбора вентилятора. А выбирать его надо по конструктивным особенностям и производительности. Со вторым критерием разобрались, когда рассматривали правила проведения расчет вентиляционной системы. Что касается конструкций, то их три:

  • осевые модели,
  • центробежные,
  • канальные.

Первые – это настенные или оконные приборы, которые устанавливаются изнутри помещений. Они небольших размеров и мощности, но эффективны для обеспечения воздухообмена в небольших частных домах.

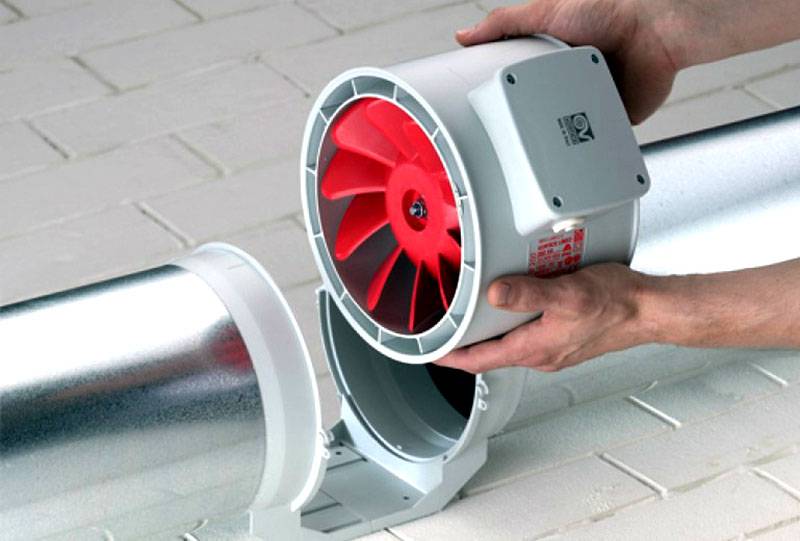

Канальный вентилятор вставляется в воздуховод

Вторые – это мощные установки, которые часто называют «улитками». В частных домах их устанавливают лишь в том случае, если необходимо обеспечить отток большого объема воздушных масс с одного места.

Третьи – также являются бытовыми. О них уже упоминалось выше. Это цилиндрической формы приборы, которые устанавливаются в сквозное отверстие, сделанное в стене.

Виды вентиляции, основные понятия и классификация

Вентиляция — это совокупность устройств и мероприятий для обеспечения нормального воздухообмена в помещениях. Исходя из этого определения, различные виды систем вентиляции классифицируются следующим образом:

  • по способу давления и перемещения воздуха — естественная и искусственная;
  • по назначению — приточная и вытяжная;
  • по зоне обслуживания — местная и общеобменная;
  • по конструкции — канальная и бесканальная.

Рассматривая поэтапно каждый вид, можно определить основные достоинства и недостатки вентиляционных систем. Чтобы сохранить нужный микроклимат, необходимо внимательно изучать вопрос классификации вентиляционных установок и применять их согласно необходимых параметров. Виды вентиляции в жилых домах не сильно отличаются от тех, которые устанавливаются в общественных и производственных зданиях.

Чем отличаются естественная и приточная вентиляция в квартире

Система естественной вентиляции часто используется в жилых домах. Воздух подается в здание без использования электрических воздуходувок. Он поступает в помещения через двери или окна, а выходит через форточку. Вытяжные отверстия располагаются в санитарных комнатах или на кухне. Там отработанная воздушная масса попадает в вентиляционную шахту, поднимается по воздуховоду и выходит через крышу наружу.

Естественная вентиляция работает за счет разницы давления внутри и снаружи и разницы температур.

Схема работы естественной вентиляции.

Естественная вентиляция устарела и работает плохо. Если вы установили пластиковые, герметичные окна, приток свежего воздуха будет меньше. Вентиляционные шахты со временем загрязняются, вам следует обратиться к менеджеру по недвижимости для их очистки.

Единственный способ обеспечить приток воздуха в квартиру при естественной вентиляции – открыть окна. Но вместе с ним в помещение проникают выхлопные газы, шум, пыль и пыльца. Зимой такой способ вентиляции не подходит: в помещениях будет холодно.

Принудительная вентиляция в квартире работает по-другому. Установленный вентилятор нагнетает воздух в помещение в любую погоду. Жильцы квартиры самостоятельно регулируют расход воды, включают и выключают систему в нужное время.

Приточная вентиляция не требует открытия и закрытия окон для притока свежего воздуха. Участие человека ограничивается включением и выключением вентиляторов по мере необходимости.

Механическая вентиляция

Подобные системы включают в себя определенный набор специализированных устройств – это вентиляторы, нагреватели и двигатели, отвечающие за перемещение воздушных масс на большое расстояние. Качество работы механической вентиляции не связано с условиями окружающей среды, но требует затрат на оплату электрической энергии, необходимой для работы входящего в состав оборудования.

В зависимости от производителя и конкретного набора устройств, такая система способна нагреть, очистить, увлажнить воздух и т.п. Решение подобных задач возможно при монтаже канальных систем, в которые допускается установка:

  • фильтров, отвечающих за очистку как приточных, так и вытяжных масс от пыли и других загрязнений;
  • шумоглушителей, уменьшающих уровень шума и вибраций;
  • различных устройств, используемых с целью подогрева приточных масс (калориферы);
  • решеток, диффузоров и т.п. оборудования, применяемого с целью распределения потока воздуха.

Независимо от дополнительного оборудования, основным рабочим элементом механической вентиляции является вентилятор. Он включает в себя электродвигатель, корпус, крыльчатки разных видов. Мотор приводит в действие крыльчатку, отвечающую за забор и последующее перемещение воздушных масс от заборного до выхлопного отверстия. Выделяют 2 основных типа вентиляторов:

  • центробежные, в которых воздух перемещается параллельно лопастям;
  • осевые, где движение воздушной массы происходит перпендикулярно.

На практике большинство вариантов механической вентиляции работает совокупно с естественной, т.е. является смешанной.

Сетевые элементы

К этой категории относятся дополнительные устройства регулировки и настройки системы. Главным образом это запорные устройства различных конструкций и функциональности. В перечень сетевых элементов вентиляции включают;

  • Клапаны различных модификаций — воздухозаборные, обратные, лепестковые, противопожарные;
  • Заслонки. Запорное устройство для быстрого перекрытия подачи и вывода воздуха;
  • Шумоглушители. Демпферное устройство, поглощающее вибрации вследствие работы двигателя и других механизмов системы;
  • Вентиляционные зонты. Устанавливаются на верхнем торце выводящего трубопровода. Защищает систему от проникновения влаги;
  • Узлы прохода. Элементы необходимые при монтаже системы вентиляции. Позволяют легко и быстро прокладывать маршрут и оформить место прохода.

Не всегда резонно использовать все перечисленные устройства и элементы системы. В каждом конкретном случае выбор остается за владельцем жилья и мастером, выполняющим работы. Точный расчет избавит от переплаты, но позволит определить необходимые функции для создания комфортной атмосферы в доме. Но не только личный уют является причиной для установки системы протока воздуха. Очень важен и такой аспект как поддержание здоровой обстановки. Свежий воздух способствует укреплению иммунитета, избавит от головной боли и стрессовых состояний.

Вентиляция в квартире

Вытяжная система вентиляции в квартире чаще всего выбирается естественного типа. Она намного дешевле, но обладает рядом негативных свойств. Основное преимущество – нет необходимости проводить сложные расчеты, закупать оборудование и монтировать сеть. Все это проводится при строительстве с помощью устройства вертикальных вытяжных каналов в стенах. Иногда на выходе из этих каналов устанавливают стеновые вентиляторы, которые превращают систему в механическую.

Принудительная вентиляция в квартире чаще устраиваются в виде приточной системы. Это связано с тем, что естественный приток организовать довольно сложно, и даже при его устройстве он не в состоянии в большинстве случаев обеспечить оптимальный уровень подачи воздуха.

Если все уже устраивают приточную систему без механического привода, для этого используют оконные или стеновые клапаны. Вентиляция в квартире с пластиковыми окнами, устроенная с помощью этого оборудования, позволяет в некоторой степени уменьшить влажность и не допустить запотевания окон и образования грибка на стенах.

Механическая вентиляция в свою очередь строится на базе приточных установок или вентиляторов с обогревателем, фильтром и управляющей автоматикой. Приточная вентиляция в квартире с фильтрацией довольно популярна в последнее время как для домов, так и для квартир. Рассмотрим подробнее из чего состоит такая система, как рассчитывается и общие вопросы монтажа.

Приточная вентиляция в квартире с фильтрацией и вентилятором – преимущества

В общем, механическая приточная и вытяжная вентиляция в квартире отличается от естественной тем, что для приведения воздуха в движение используются электрическое оборудование – вентиляторы разного типа

Монтаж вентиляции в квартире осуществляется как с осевыми (чаще всего как вытяжное оборудование в ванной, в туалете или в кухне), так и с радиальными агрегатами. В приточной ветке могут использоваться оба типа.

Основное, и самое главное преимущество вентиляторов (механической приточной системы) в том, что их работа не зависит от параметров окружающей среды и атмосферы, как в естественной системе. Такую систему можно настроить и отрегулировать оптимальным образом для каждого объекта, используя автоматику и регуляторы скорости вентилятора.

В таком случае через сети воздуховодов или напрямую будет подаваться именно то количество воздуха, которое рассчитано при проектировании, чего практически невозможно добиться естественным путем.

Также при использовании механической приточной системы можно добиться:

Довольно ощутимой положительной особенностью использования механических систем является то, что с их помощью возможна приточно-вытяжная вентиляция для квартиры с установленным в ней рекуператором. Такое оборудование позволяет существенно экономить на нагреве свежего холодного воздуха зимой за счет использования тепла вытяжки.

Подбор оборудования и оценка эффективности системы вентиляции

Вентиляция принудительного типа в квартире не может быть обустроена без предварительного проектирования и проведения расчетов эффективности, кроме того, расчеты проводятся для подбора фурнитуры. В настоящее время множество фирм, занимающихся обустройством вентсистем в квартирах, предлагают свои услуги. Мы рекомендуем доверить всю работу профессионалам, а после с помощью данных из нашей статьи проверить их компетентность по результату.

Квартирная вентиляция имеет одно специфическое свойство – разные комнаты нуждаются в разном количестве приточного воздуха. Например, нельзя использовать одинаковый объем для санузла и спальни или для кухни и детской. Как правило, правильная циркуляция осуществляется следующим образом: свежий воздух поступает в жилые комнаты, после циркулирует в кухню и ванную комнату, а оттуда отводится в капитальный вентиляционный отвод многоквартирного дома.

Рассмотрим, какие показатели по подаче и удалению воздуха согласно отечественных строительных норм приняты для различных комнат квартиры:

  • Проще говоря, для каждого жильца дома в жилые комнаты должно поступать до 25 м3 свежего воздуха час, а из санузла, ванной или туалета должно удаляться до 25 – 50 м3/час.
  • По европейским нормам — приток свежего воздуха на одного человека в жилых помещениях должен составлять от 12 до 25 м3/час.

Эти сведения важны для расчетов производительности вентиляционных установок или рекуператоров, они учитываются при профессиональных расчетах вентиляции зданий и при подборе оборудования. Больше о расчетах нормативных показателей воздухообмена можно найти здесь.

Можно также привести данные по нормативному воздухообмену для отдельных комнат жилого дома:

  • в общих комнатах, кухнях-столовых, спальнях или в кабинете кратность воздухообмена на приток должна составлять 0,8 час-1, или до 3 м3 на м кв. площади жилой комнаты;
  • вытяжка в ванной должна обеспечивать отвод отработанного воздуха в объеме не менее 25 м3/час;
  • вытяжная система в кухне, где больше всего тепло- и влаговыделений от плиты, духовки, а также больше источников загрязнений воздуха, должна удалять до 90 м3/час;
  • вытяжка в туалете должна быть способна удалить до 25 м3 загрязненного воздуха в час;
  • вытяжная система вентиляции при совмещенном санузле должна справляться с загрязнениями и повышенной влажностью и переносить из помещения наружу до 50 м3/час.

Ранее мы представали данные, как использовать калорифер и правильно подобрать его, упоминали и рекуператоры. Вот теперь поговорим и о них, а также о других видах дополнительного оборудования вентиляционных систем.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
