Гидроизоляция
Стяжки на улице подвергаются интенсивному воздействию воды. Гидроизоляция при устройстве стяжки на улице, обязательна. Гидроизоляция должна быть выполнена непрерывной подо всей стяжкой включая лотки, трапы для отвода воды. В местах примыкания стяжки к стояниям, колодцам, трубам гидроизоляция выполняется с припуском ее на высоту 300 мм от уровня стяжки плюс уровень чистового покрытия, которое будет поверх стяжки.
Для гидроизоляции применяется изол, гидроизол, бризол, полиизобутилен,поливинилхлоридную пленку, дублированный полиэтилен.
Гидроизоляция на основе битумных материалов применяется в 3 слоя, гидроизоляция на основе полимерных материалов в один слой. Если вы считаете, что ваша стяжка будет подвергаться воздействию воды средней интенсивности, иначе дожди у вас идут редко, а снега мало, то количество выше перечисленных слоев гидроизоляции можно снизить на 1 слой.
Типы двигателей
От того, какой вид используется в том или ином оборудовании, зависит возможность его применения на разных объектах.
Стоимость виброрейки с двигателем внутреннего сгорания заметно выше, чем у электроинструмента. Зато она автономна, что весьма удобно на больших площадях. По сравнению с электрическими аналогами бензиновые модели гораздо мощнее и эффективнее. Однако выхлоп отработанного топлива загрязняет воздух, поэтому они не подходят для помещений. Бензиновая виброрейка должна быть надежной и достаточно мощной. На профессиональном оборудовании это условие обеспечивается применением оригинальных двигателей японских марок Honda и Mitsubishi.

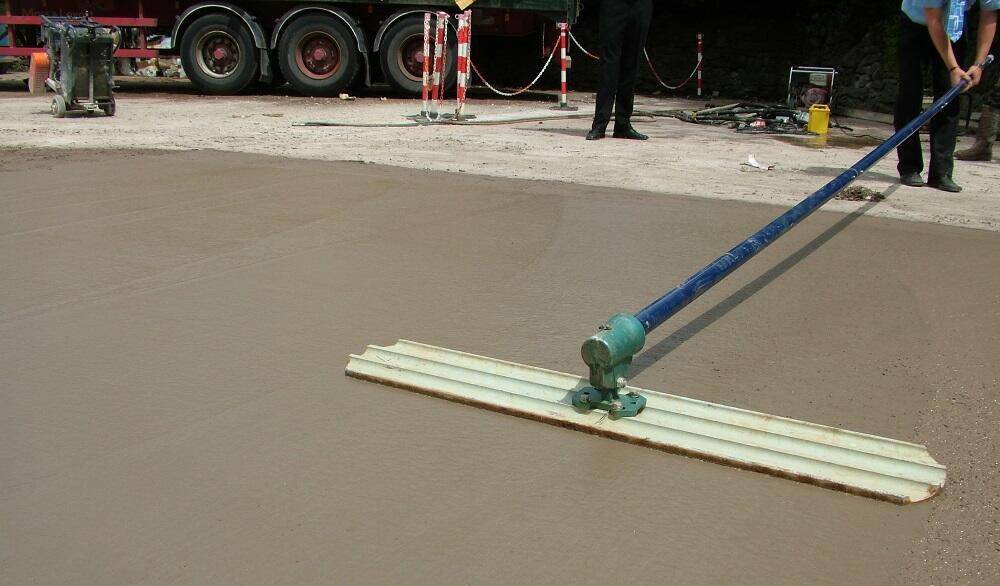

Плавающая виброрейка для уплотнения бетона с электроприводом проста и ее легко выйдет сделать своими руками, если есть под рукой двигатель мощностью до 1,5 кВт. Этого будет достаточно для укладки и выравнивания стяжки толщиной до 200 мм.
Чтобы сделать виброрейку своими руками, понадобятся:
- двигатель с пускателем;
- вибрационная установка;
- металлическая арматура, уголки;
- угловой профиль 75 мм, швеллер или труба диаметром от 40 мм в качестве правила;
- трехфазный силовой кабель и резина для изоляции ручек;
- шуруповерт, болты, ключи, сварочный аппарат.
Читать также: Перовые сверла по дереву размеры
Для изготовления рейки лучше брать именно трубу, так как в этом случае инструмент можно будет передвигать при укладке в обоих направлениях, а не разворачивать всю конструкцию целиком.
1. Из трубы сварить рамку, соединяя отдельные куски сваркой с предварительной подрезкой на 45°. Можно просто приваривать их под прямым углом друг к другу или параллельно через несколько жестких перемычек, но на концы придется ставить заглушки, чтобы раствор не забивался внутрь.
2. Выгнуть из арматурных стержней ручки и приварить их к профилю рейки. Противоположный конец арматуры обтянуть толстой пористой резиной, чтобы уменьшить влияние вибраций на человека.
3. Между направляющими профиля сварить небольшую площадку из листового железа под мотор.
4. В центре установить двигатель и зафиксировать его с помощью пары уголков. При этом нужно стараться максимально точно соблюсти симметрию, иначе процесс превратится в каторжный труд из-за плохой управляемости.
5. Отцентрировав двигатель по двум осям, сделать на площадке разметку и смонтировать вибратор, закрепив его болтами с пружинными шайбами (гроверами).
6. Смонтировать пускатель для двигателя на каркасе, а лучше – на одной из ручек, надежно прикрепив провод к арматуре.
Цены на узкопрофильный инструмент умеренными не назовешь, относительно доступна только простая электрическая виброрейка. Поэтому при покупке нужно учесть все нюансы предстоящей работы, чтобы не ошибиться с выбором
Особенно стоит обратить внимание на наличие регулируемого частотного преобразователя. С его помощью изменяется частота вибрации для укладки раствора разной плотности
В случае когда площадь обрабатываемой поверхности может изменяться, лучше заплатить дороже, но приобрести телескопическую рейку.
Надежность бетонного покрытия зависит не только от качественных строительных материалов и правильных пропорций смеси. Максимальная прочность и долговечность стяжке придается основательным уплотнением. Воздушные полости и пустоты в застывшей массе снизят качество, сократят срок применения.
При заливке небольшой площадки или опалубки хозяйственной постройки воздух выпускается путем прокалывания цементной массы штырем (например, обрезком арматуры). Но при устройстве пола в комнате, прокладке дорожного покрытия, бетонировании паркинга или других аналогичных площадок использование ручного метода проблематично и высокое качество основания не гарантируется. Быстрее и проще утрамбовать поверхность своими силами помогает специальная планка с небольшой амплитудой интенсивных колебаний.
Конструкции любой мощности и сложности эффективны, если укладывать и выравнивать бетон слоем до 20 см. Стяжка большей толщины уплотняется послойно.
Платформа для установки вибродвигателя
Для изготовления платформы для двигателя понадобится две широких скобы. Их можно найти на металлобазе, а возможно, у кого-то подобные валяются в гараже или сарае. В крайнем случае можно приобрести небольшой отрезок кабельного короба и распустить его при помощи болгарки. Ширина скобы должна быть 5–7 см, этого будет достаточно.
Чтобы изготовить платформу, потребуется приварить эти скобы к ручке от малярного валика
На словах всё может быть сложно для понимания, поэтому предлагаем обратить внимание на фотопример, размещённый ниже
Вот таким образом необходимо приварить скобы к ручке от валика
Вот и все сварочные работы, о которых говорилось в начале статьи.
ПОДРОБНЕЕ О СЕКЦИОННЫХ ВИБРОРЕЙКАХ.
Есть еще один вид виброреек, который трудно отнести к какому-либо из перечисленных. Их длина также может регулироваться, как и у телескопических виброреек, но не с помощью раздвижного профиля, а путем крепления к секции с двигателем отдельных секций различной длины (1м, 2м и 3м). Такие виброрейки были названы секционными.
|
|
Профессиональные строители, имеющие дело со строительством дорог, мостов и прочих покрытий, требующих исключительной прочности и качества работы, выделяют эти рейки среди прочих.
- Во-первых, они могут быть практически любой длины (до 30м);
- Могут быть не только бензиновыми и электрическими, но и пневматическими (пневматическое оборудование долговечнее, дешевле и проще в обслуживании, а также совершенно безопасно для жизнедеятельности человека, но требует наличия на объекте доступа к сжатому воздуху).
- Треугольная конструкция секций исключает прогибов, а значит, обеспечивает максимально ровную поверхность при обработке.
- Наконец, секционные виброрейки для бетона также универсальны в том смысле, что могут применяться при обработке плит различной длины.
В заключении хочется сказать: несмотря на то, что принцип работы у всех виброреек один и тот же и сама конструкция виброрейки в любом случае не представляется слишком сложной, работа с данным оборудованием требует определенного опыта и навыков.
Только в этом случае результат проделанной работы будет по-настоящему качественным и предсказуемым.
Методика выполнения виброрейки в домашних условиях
Чтобы сделать виброрейку для укладывания бетона самостоятельно, нужно обзавестись необходимыми деталями.
Для крепления запчастей между собой следует применять сварочный аппарат или другие имеющиеся варианты создания крепежа.
Комплектующие сварочного аппарата
Ручки легко сделать из кусков арматуры либо трубы небольшого диаметра. Процесс сборки выглядит следующим образом:
- Два уголка соединяются со швеллером необходимого размера (он будет играть роль рамы).
- К швеллеру нужно присоединить ручки устройства. Их длина должна быть достаточна для удобной работы.
- Двигатель закрепляется также на швеллере, обычно посредине.
Сделать агрегат для обработки бетонных поверхностей не так уж сложно. Использовать магазинное устройство будет однозначно приятнее, но и самодельный вариант при грамотном исполнении вполне легко справляться с поставленными на него задачами.
Мощность выбранного двигателя должна быть достаточной для создания колебаний высокой частоты
Чтобы получить ровное и уплотненное покрытие, нужно вести рейку неспешно, уделять внимание проблемным местам на бетонной поверхности, периодически прочищать рабочую раму от материала, который будет на нее налипать
Варианты изготовления основных элементов
Конструкция виброплиты достаточно простая. Она состоит из четырех основных узлов:
- двигателя;
- плиты;
- рамы;
- вибратора.
Двигатель
В качестве привода для самодельного виброинструмента можно использовать:
- электродвигатель;
- бензиновый или дизельный двигатель внутреннего сгорания (ДВС).
Электродвигатель для виброплиты, которую планируется собрать, рекомендуется выбирать мощностью от 1,5 до 2 кВт. При этом скорость вращения должна составлять от 4000 до 5000 оборотов в минуту. Если мощность электромотора будет меньше указанной величины, то это скажется на производительности созданного агрегата в сторону ее понижения.
Электрический двигатель – это самая затратная часть самодельной установки. Для домашнего применения лучше покупать однофазные модификации электромоторов, например, в составе вибраторов ИВ-99Е либо ИВ-98Е, работающие от напряжения 220 V. Электродвигатель можно также снять и со старой неиспользуемой техники, например, со сверлильного станка. Нужно только, чтобы он соответствовал по мощности и оборотам.
Если оснащать самодельную технику электромотором, то для повышения безопасности выполнения работ рекомендуется устанавливать отдельно защиту, например, дифференциальный автомат либо устройство защитного отключения (УЗО).
Самодельную виброплиту можно также оснастить двигателем внутреннего сгорания. Если его покупать, то рекомендуется отдать предпочтение одноцилиндровым трехтакным моторам от фирмы Хонда. ДВС от бензопилы или мотоблока тоже подойдет.
Плита и рама
От двигателя движение вибратору передается ремнем — он установлен на шкивах. Изменяя размеры последних (диаметр), можно устанавливать необходимую скорость вибратора. Для ременной передачи подойдет автомобильный ремень. Плита изготавливается из стального либо чугунного листа толщиной 8-10 мм. Над ней располагается вся остальная конструкция. Чтобы сделать раму, используют металлические уголки 5 на 5 см или большего размера.
Вибратор
Вибратор для виброплиты можно приобрести заводского изготовления либо изготовить самостоятельно различными способами. Один из вариантов самодельного узла вибраций будет рассмотрен в следующем пункте.
Дополнительные конструктивные элементы
Легкие (до 75 кг), универсальные (75-90 кг) и среднетяжелые (от 90 до 140 кг весом) модели техники без возможности дистанционного управления оснащаются ручками из металлических труб. С их помощью оператор задает направление движения.
Для удобства транспортирования агрегаты оснащают также колесами. Их при необходимости можно снять. Чтобы перемещать самодельную плиту, можно взять колеса, например, со старой тачки.
Наращивание напольного покрытия
Этот способ подойдет тем, кто не очень хочет работать с различными смесями и растворами. Выполнить процесс достаточно легко, проще выполнять задачу в паре.
Преимущества
- Есть возможность выровнять даже очень искривленный пол;
- В процессе преображения можно использовать даже подручные средства;
- С помощью такого метода есть возможность утеплить полы;
- Наращивание напольного покрытия не требует длительных ожиданий высыхания.
Недостатки
- Этот вариант значительно поднимает поверхность напольного покрытия, что заметно уменьшает пространство в маленьких комнатах;
- Способ требует немалых затрат физических сил, что не всем понравится.
Пошаговые действия
- Подготовительные работы для дальнейшего выравнивания. А именно, грунтование поверхности для хорошего сцепления с выбранным материалом;
- Укладывание на поверхность лаг. В строительных магазинах продаются полностью адаптированные под легкую укладку конструкции. Тем не менее чтобы сэкономить средства, можно самостоятельно оборудовать структуру из брусьев или деревянных срезов;
- В пространства, которые образовались, можно уложить утеплитель, если это планируется. Также можно при желании залить смесь. А можно оставить без дополнительных вмешательств;
- После этого с помощью подготовленных дюбелей забиваются фанеры или доски ДСП на уложенные брусья;
- После данных процедур процесс укладки можно считать завершенным и смело приступать к укладке планируемого покрытия для пола.
Сделать выравнивание пола идеальным, задача не из простых. Тем не менее если хорошо подготовиться и правильно подобрать вариант облагораживания поверхности пола, то весь процесс пройдет быстро и слаженно.
Установка электромотора
После сборки металлической рамы и ручки, необходимо приступить к установке двигателя, он должен располагаться в центре профиля. За счет такого приема, вибрация будет равномерно расходиться по всему устройству. Для закрепления мотора допускается использовать множество способов и материалов, но по технологии в качестве фиксации рекомендуется применить уголки.
Фиксаторы можно установить непосредственно на электродвигатель, а затем на собранную конструкцию, в окончании применить болты для закрутки к профилю. Во втором случае, уголки монтируются к металлической балке, закрепляются, а двигатель устанавливается на последнем этапе.
Для прочного и надежного закрепления рекомендуется использовать электросварку, а для дополнительной прочности используются болты, которые вкручиваются в ранее изготовленные отверстия при помощи дрели. Если же под рукой нет электрической дрели, то допускается применение шуруповерта, на последний случай можно воспользоваться сварочным аппаратом, чтобы прожечь отверстия в металле.
Как собрать виброрейку своими руками
Вообще самодельная электрическая виброрейка считается довольно сложной в плане сборки своими руками, но для обработки бетона можно собрать и куда более простые конструкции.
В качестве привода можно использовать мотор от дрели или бензинопилу. В итоге получается хорошая виброрейка, способная выровнять и утрамбовать покрытие из бетона, уложенное своими руками.
Предлагаем рассмотреть несколько вариантов сборки.

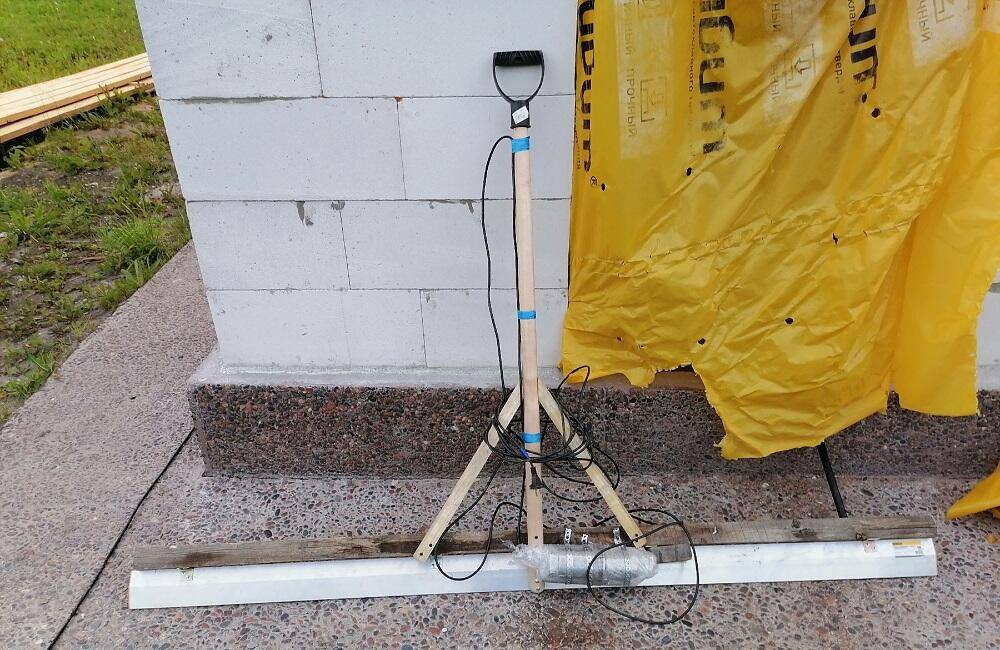

Самая простая конструкция для быстрой сборки
Для начала покажем простейший вариант, на который требуется минимум компонентов и времени. Собирается буквально из подручных материалов меньше чем за час.
Такая виброрейка для обработки бетона будет собираться своими руками на основе дрели. Но только дрель потребуется с функцией блокировки кнопки.
Набор материалов будет состоять из:
- деревянной доски длиной 50 см, толщиной 30-35 мм и шириной 20-30 см;
- бруса или жерди длиной 1-1,5 метра, из которого будет сделана рукоятка;
- дрели;
- алюминиевых крепёжных пластин для монтажа профиля.
Здесь доска будет использоваться в качестве рейки. Поэтому доску следует выбрать максимально прочную и ровную.
Сама же конструкция собирается по такому принципу:
Тщательно зачистите доску с помощью наждачки
Важно, чтобы она была максимально гладкой.

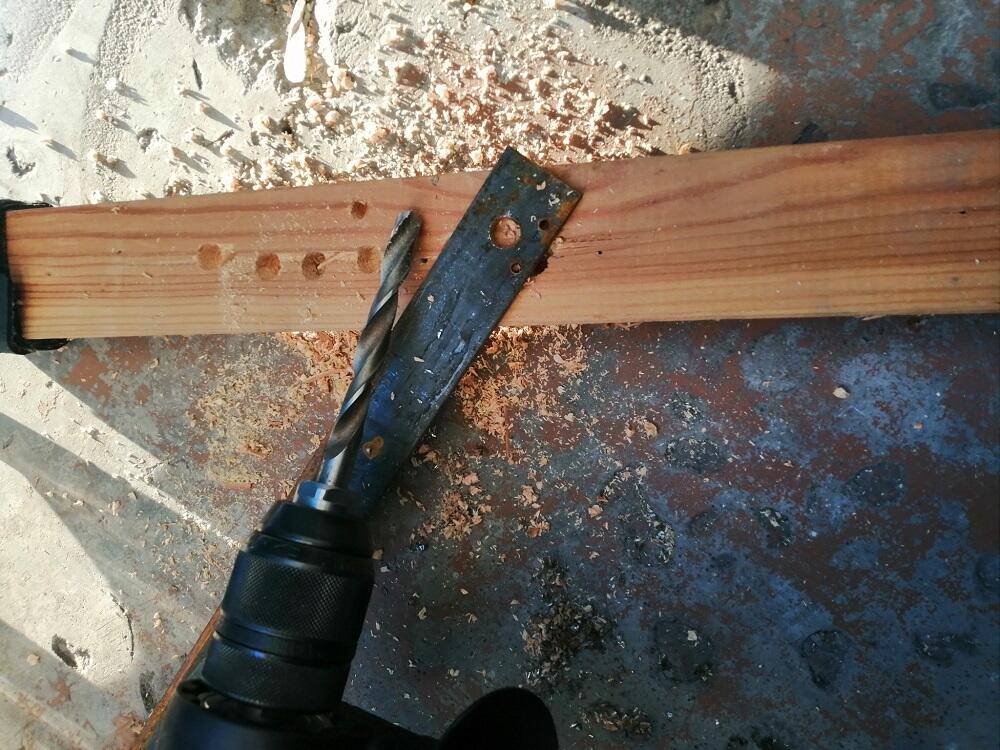

Сверху по центру на доске, используя саморезы и алюминиевые пластины, закрепите дрель. Прибор должен располагаться вдоль рабочего элемента, то есть деревянной доски
Важно, чтобы ось вращения патрона электродрели совпала с центральной частью рейки.
Рядом по такому же принципу прикрутите ручку. Лучше всего расположить рукоятку под углом. Так что заранее выполните косой срез.
В патрон дрели вставьте предмет, имеющий смещённый центр тяжести. Это может быть отрезок какой-нибудь арматуры, кривое старое сверло.
На этом виброрейка из подручных материалов и дрели готова.
Конечно, такая виброрейка рассчитана на непродолжительное применение. У неё есть ряд объективных минусов:
- даже самая ровная доска уступает алюминиевому профилю;
- небольшая масса конструкции и малая мощность вибратора не дают возможность применять длинные рейки;
- обороты не регулируются;
- двигатель дрели будет находиться около мокрого бетона, при попадании которого в корпус может возникнуть короткое замыкание;
- это одноразовая конструкция.
Учтите, что при хранении доска начнёт быстро деформироваться. Поэтому на повторное использование даже через несколько недель рассчитывать вряд ли стоит.

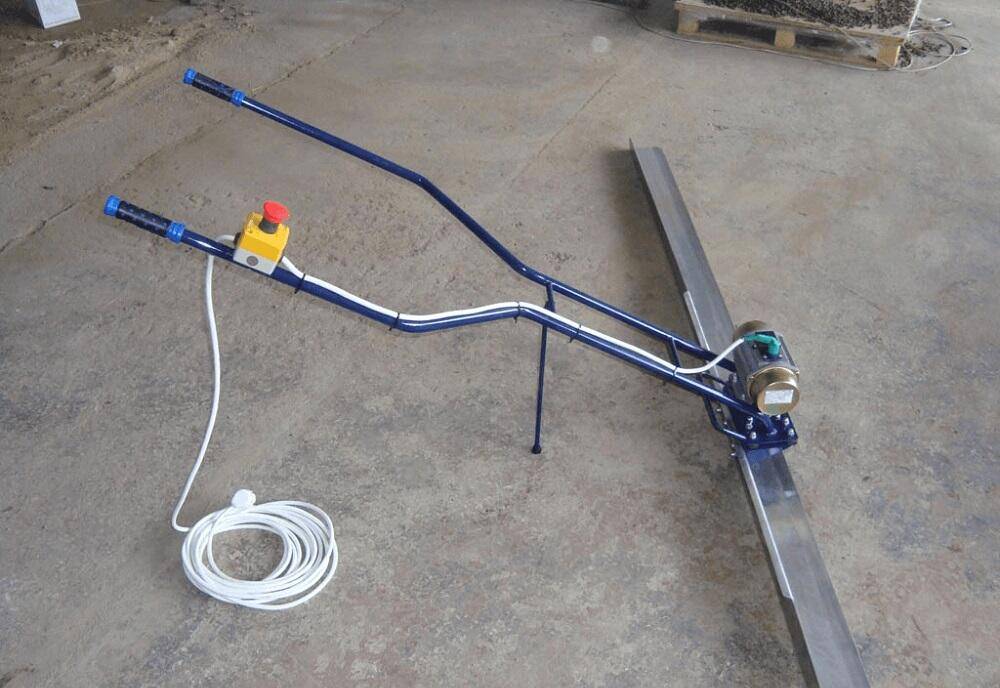

Самодельная металлическая виброрейка
Это уже более сложная виброрейка электрическая, но рассчитанная на продолжительную и многократную эксплуатацию.
Чтобы получить долговечную и высокопроизводительную вибрационную рейку, лучше задействовать металлическую основу. Правда, в изготовлении инструмент будет сложнее.
Проблема лишь в том, что варить и паять алюминий намного сложнее. Если вместо сварки использовать саморезы или винты, то срок службы окажется намного меньше.

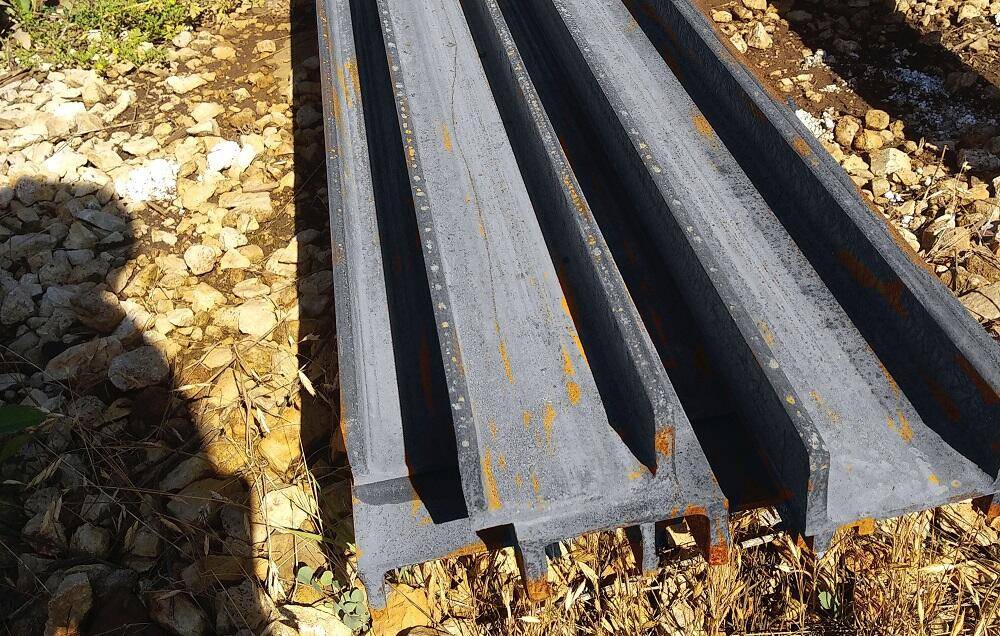

Есть альтернативное решение. Это рейка из стали. Здесь можно взять швеллер, либо прямоугольную трубу. Минус в том, что с течением времени на поверхности будет появляться ржавчина, которая негативно влияет на качество обработки поверхности. Плюс из-за ржавчины сложнее очищать рейку после завершения работ.
Набор инструментов и материалов включает в себя такие компоненты:
- двигатель с вибрационным механизмом;
- профильная металлическая труба, либо швеллер;
- 2 трубы, которые будут выполнять роль ручки;
- 2 отрезка металлических уголков или швеллера.
Пошагово процесс сборки виброрейки можно описать следующим образом.
- Сверху на подготовленный швеллер приварите металлические уголки. Они должны располагаться поперёк рейки посередине. Элементы будут выступать в качестве станины под установку двигателя. Так что расстояние между уголками выбирайте исходя из габаритных размеров мотора.
- В этих уголках сделайте дрелью отверстия, чтобы с их помощью установить затем мотор.
- Закрепите двигатель. Убедитесь, что фиксация выполнена максимально качественно. Мотор должен передавать вибрации, но при этом не раскручиваться в процессе работы.
- По бокам от двигателя к металлической рейке приварите ручки, выполненные из труб. На рукоятку нанесите изоляционный материал, чтобы исключить поражение током в процессе работы. Сам двигатель следует при этом заземлить.
- При наличии знаний и опыта, поставьте на рукоятку регулятор оборотов мотора.
Если вам не удалось найти вибрационный мотор, тогда возьмите любой другой электродвигатель с подходящими параметрами мощности. А на ось вращения нужно будет лишь установить груз, сместив при этом центр тяжести.
Альтернатива электромотору — это ДВС. Его берут от бензопилы, мотоблока и прочей техники.
Алгоритм сборки виброплиты
Чтобы самому сделать виброплиту для уплотнения грунта, понадобятся следующие материалы и детали:
- стальной лист размером 50 на 80 см при толщине не менее 8 мм;
- площадочный вибратор с электродвигателем, например, ИВ-98Е;
- 2 куска швеллера по 45 см длиной;
- крепеж: болты М10 и М12 с гайками, шайбами;
- амортизаторы;
- 1,5 м металлической трубы (диаметром 20-25 мм).
- сварочный аппарат;
- молоток;
- болгарка с отрезными кругами;
- электродрель с набором сверл по металлу;
- гаечные ключи;
- рулетка, маркер либо мел.
Работу по сборке самодельной техники рекомендуется производить, защитив глаза очками, а руки – перчатками.
Самодельная виброплита с электродвигателем собирается в такой последовательности.
- Болгаркой делают надрезы глубиной около 5 мм (чтобы можно было согнуть металл) с обоих концов стального листа. От переднего края отступают 10 см, а от заднего – 5 см.
- Под углом примерно 20-30 градусов загибают с помощью молотка края, после чего место сгиба проваривают сваркой.
- Приваривают параллельно загнутым краям два швеллера на расстоянии примерно 5-10 см от центральной косильной лески сделанной заготовки.
- По центру на них устанавливают вибратор, по ножкам которого делают отметки под крепеж.
- Сверлят в швеллерах отверстия с помощью электродрели.
- Монтируют вибратор, прикрепляя его болтами с гайками и шайбами.
- Прикрепляют к плите амортизационные подушки.
- Сгибают трубку, придавая ей п-образную форму, чтобы сделать ручку.
- На краях сверлят отверстия под болтовое крепление.
- Через металлические уголки и амортизаторы прикрепляют ручку к подошве.
- Подсоединяют кабель питания и устанавливают пускозащитную аппаратуру.
- Проверяют работоспособность созданного агрегата.
Масса собранной виброплиты составит примерно 60 кг. Чтобы удобно было ее транспортировать, к плите приваривают кусок трубы, который будет служить осью колесам.
Более сложный вариант создания виброплиты предполагает использование отдельного двигателя, например, из мотоблока. В таком случае, чтобы собрать виброоборудование, понадобится самодельный либо заводской вибратор. Вращение мотора будет к нему передаваться с помощью ремня, одетого на шкивы.
Диаметр последних необходимо подобрать так, чтобы эксцентрик вибратора вращался с частотой примерно 180 оборотов в минуту.
Весь процесс сборки виброплиты представлен на фото ниже.
После покраски итоговый механизм будет иметь вид как на фотографии далее.
При необходимости можно увеличить массу самодельной виброплиты. Делается это дополнительным навариванием металлических листов или прутьев арматуры. Созданный своими руками виброинструмент вполне способен составить конкуренцию заводским аналогам.
Изготовление самодельной виброплиты
Любая виброплита не может работать без двигателя. Для мелкой работы на даче и приусадебном участке подойдет обычный площадочный вибратор мощностью 220 В.
В идеале же должен использоваться двигатель ИВ-98: он прекрасно справляется со средней нагрузкой, имеет регулируемую оператором силу вибрации и может работать несколько часов подряд.
Его стоимость начинается от 7000 рублей. Но всегда есть возможность снять старый двигатель с неиспользуемых систем.
Для того чтобы создать основание, подойдет металлический лист, который можно приобрести в любой компании, торгующей металлопрокатом.
Толщина листа должна быть не менее 8 мм, а его длина и ширина – не превышать 80 и 45 см соответственно.
Также потребуется металлическая пластина, которая будет играть роль подошвы. Ее закрепляют на рабочее основание с нижней стороны.
Не стоит брать слишком толстую подошву, – 5 мм вполне достаточно.
Виброплита не должна зарываться в трамбуемый грунт, поэтому края нужно отогнуть. Для этого с помощью болгарки за 10 см от края делаются срезы глубиной не более 5 мм.
Отгибаются края молотком, во внутреннюю сторону примерно на 25-30 градусов. Для упрочнения конструкции места срезов укрепляются сварочным аппаратом.
Теперь двигатель прикрепляют к основанию. Для этого производят разметку поверхности рабочей плиты, подбирая подходящие места для крепления болтов.
Отверстия просверливаются, в них выполняется резьба и вкручиваются шпильки. Устанавливаются швеллера. И только тогда, при помощи уровня, устанавливается двигатель.
Для перемещения и регулирования положения самодельной виброплиты нужна ручка. Ее закрепляют на основу рабочей плиты с помощью двух приваренных болтов. Ручку надевают на болты и укрепляют гайками.
Чтобы погасить вибрацию ручки от работающего аппарата, используют обычные сайлентблоки для автомобиля.
Для качественной трамбовки грунта на основу привариваются две трубки. К одной из них над плитой прикрепляется бак с водой, а к другой присоединяется шланг, выходящий к подошве. Это позволяет смачивать подошву перед началом трамбовочного процесса.
Однако нужно следить, чтобы вода не проливалась на двигатель, иначе может произойти замыкание.
Самодельная виброплита готова. С ее помощью можно уплотнять грунт на глубину до 10 см и работать без перерыва до трех часов.
