Агрегат аксиального типа
Так как рынок насытился неодимовыми магнитами, стоимость этих изделий значительно снизилась. В результате можно на их основе собрать эффективный ветряк. Основой аксиального генератора станет ступица с тормозными дисками от машины. Перед началом работ ее необходимо очистить, проверить и смазать подшипники, а также покрасить.
Установка магнитов
Всего потребуется около 20 магнитов размера 20х8 мм. При желании можно использовать и большее количество этих изделий. Однако в такой ситуации следует руководствоваться двумя правилами:
- Если генератор будет однофазный, то число магнитов должно соответствовать количеству полюсов.
- Для трехфазного устройства следует придерживаться соотношения полюсов и катушек соответственно 2/3 или 4/3.
Магниты просто наклеиваются на диски ротора, но при этом их полюса должны чередоваться. Чтобы все сделать правильно, стоит предварительно изготовить шаблон-шпаргалку. Предпочтение следует отдать магнитам прямоугольной формы, так как при работе они создают магнитное поле по всей длине. Также следует отметить, что противостоящие магниты должны иметь разные полюса.
Выбор типа генератора
При сравнении одно- и трехфазного устройства, предпочтительнее выглядит второе. Одним из основных недостатков однофазного генератора являются вибрации, возникающие при работе. Причина их появления кроется в разнице амплитуд тока, так как его отдача происходит неравномерно. Благодаря компенсации фаз в трехфазной модели, поддерживается постоянная мощность.
Кроме этого отдача однофазного устройства примерно на 50% меньше. На этом преимущества 3-фазного генератора не заканчиваются. Так как при его работе не возникает вибрация, то шумовые показатели всей ветряной установки будут существенно ниже. При этом не стоит забывать и об увеличении срока эксплуатации, если выбор пал на трехфазную модель генератора.
Изготовление катушек
В создаваемом ветряке процесс зарядки батареи должен стартовать при частоте вращения ротора в 100−150 об/мин. Таким образом, общее число витков на всех катушках находится в диапазоне 1000−1200.Если эти цифры разделить на количество используемых катушек, то можно рассчитать число витков на каждой из них.
Следует помнить, что благодаря увеличению количества полюсов можно повысить мощность всей установки при работе на низких оборотах. На характеристики самодельного генератора серьезное влияние оказывает не только количество магнитов, но и их толщина. Общую мощность генератора можно рассчитать опытным путем. Для этого после изготовления одной катушки ее следует прокрутить в устройстве и измерить напряжение на определенном количестве оборотов без нагрузки.
Дальнейшие расчеты достаточно просты. Можно предположить, что при сопротивлении в 3 Ом на 150 об/мин на выходе получилось 27 В. Если из этого значения вычесть номинальное напряжение аккумулятора (в этом случае 12 В), получится 15 вольт. Для определения силы тока полученный результат (15 В) необходимо разделить на сопротивление катушки (3 Ом), что дает 5 ампер. Катушки необходимо между собой закрепить неподвижно, а выведенные наружу концы фаз соединяются треугольником или звездой. После сборки генератора его стоит проверить на работоспособность.
Финальный этап сборки
Высота мачты в среднем должна составлять от 6 до 12 метров, а ее основание стоит забетонировать. Ветряк монтируется на верхней части мачты и для упрощения ремонтных работ стоит предусмотреть механизм ее подъема и спуска, который будет приводиться в движение с помощью ручной лебедки.
Для изготовления пропеллера отлично подойдет труба из ПВХ с диаметром в 160 мм. Выбор формы лопастей осуществляется опытным путем, а основной задачей на этом этапе является усиление крутящего момента при работе на низких оборотах. Чтобы уберечь винт от сильных порывов ветра, его стоит оснастить складным хвостом.
Разновидности генераторов
Прежде чем решить, как сделать ветрогенератор своими руками, рассмотрим особенности конструкции:
По расположению генератора устройство может быть горизонтальным или вертикальным
- Классическая конструкция — ось вращения расположена параллельно земле, плоскость лопастей — перпендикулярно. Такая схема предусматривает свободное вращение вокруг вертикальной оси, для позиционирования «по ветру».Чтобы плоскость вращения всегда занимала эффективное положения перпендикулярно направлению ветра, требуется хвостовое оперение, которое работает по принципу флюгера. Принцип действия простой: ветер меняет направление, воздействует на хвостовую плоскость, ось вращения генератора всегда расположена вдоль движения потока воздуха. Единственная сложность — подключение силовых кабелей. Если корпус генератора совершит несколько оборотов вокруг вертикальной оси, провода намотаются на мачту, и оборвутся. Поэтому требуется установка ограничителя. Он не позволяет совершить полный оборот, но приводит к зависанию) корпуса в мертвых зонах.Промышленные образцы имеют электронный регулятор слежения за направлением, и поворачивает корпус с помощью встроенного электромотора.Решить проблему можно с помощью цилиндрического пропеллера, который принимает воздушный поток как поперек, так и вдоль оси вращения. Правда, эффективность зависит от угла атаки. Чем больше ветер отклоняется от угла 90°, тем ниже КПД.Но такую конструкцию трудно сделать своими руками, из-за сложностей в аэродинамике движителя.
- Оптимальный вариант — вертикальные генераторы (то есть, ось вращения вала располагается перпендикулярно земле). При таком расположении аэродинамического движителя, вы вообще не зависите от направления ветра. Вращение одинаково эффективно, и зависит только от силы потока воздуха.Форма лопастей может быть самой разной, есть простор для инженерной мысли. Существует множество интересных аэродинамических проектов, разработанных научными учреждениями. Причем чертежи большинства их них представлены в свободном доступе. Причем конструкции, опубликованные в литературе технической направленности времен СССР, порой оказываются наиболее рациональными.Роторные винты имеют неоспоримое преимущество: вертикальный генератор закреплен статично, что упрощает электрическое подключение. Нет необходимости устанавливать ограничители вращения, как в горизонтальных схемах.
По номиналу генерируемого напряжения
- Ветрогенераторы, изготовленные своими руками на 220 вольт, не требуют дополнительных преобразователей величины напряжения, и являются конструкциями прямого применения. Однако их работа зависит от силы ветра. Как минимум, необходим стабилизатор на выходе, выполняющий функцию регулятора при разных оборотах вала. При отсутствии ветра, система просто не работает.Преимущества неоспоримы: как правило, используется мощный электродвигатель, на который можно устанавливать винт, непосредственно закрепив его к валу ротора. Переделки минимальны по трудозатратам, такие моторы уже имеют удобный постамент, остается лишь изготовить опорную площадку.Электродвигатели можно найти с минимальными финансовыми затратами: от любой списанной электроустановки. Например, промышленного вентилятора. Подходят и моторы от бытовой техники: стиральные машины, пылесосы.
- 12 вольт (реже 24 вольта). Наиболее популярная конструкция — ветрогенератор своими руками из автомобильного генератора. Причем он демонтируется из автомобиля-донора в комплекте с преобразователем напряжения. Переделка схемы не требуется: на выходе мы получаем либо 14 вольт (в автомобиле таким напряжением заряжается аккумулятор), либо требуемые для питания вашей энергосистемы 12 вольт. Наличие шкива позволяет сконструировать ременную передачу с требуемым соотношением оборотов. Ответную часть также можно снять с автомобиля донора.При желании, лопасти крепятся непосредственно на вал.Такие ветрогенераторы можно использовать как для непосредственного подключения к потребителю, так и в автомобильном режиме, воспроизведя систему зарядки в комплекте с аккумулятором. Если для организации энергоснабжения требуется 12 вольт, питание берется напрямую с клемм аккумулятора. Для получения 220 вольт, используется преобразователь. Подходящий вариант — источник бесперебойного питания.Система работает следующим образом: если отбираемая мощность ниже, чем может обеспечить генератор — аккумуляторные батареи заряжаются. Если порог превышен — мощность генерируется от АКБ.
Ветряной генератор: принцип работы, виды устройств
Большинство ветряков представляют собой стальную башню – мачту, на вершине которой закреплено три лопасти. Современный бытовой ветровик на 5 kw второй величины может легко генерировать до 5000 Вт электроэнергии. Этого вполне хватает для обеспечения электричеством жилого дома, дачи. Аксиальный генератор выдает до 500 Вт/ч. Самый мощный в мире ветряной генератор – 8 МВт.
Современная ветротурбина может иметь:
- Горизонтальную ось вращения;
- Вертикальную ось вращения.
Горизонтальный ветровик имеет ось, которая вращается параллельно земли (как обычная мельница). Вертикальные ветрогенераторы могут иметь как лопасти, так и роторы, которые движутся параллельно земли.
Роторы могут различаться по форме и размерам, и делятся на:
- Устройства Савониуса (роторы выполнены в виде полуцилиндров);
- Роторы Угринского (улучшенные роторы полуцилендриеского типа);
- Роторы Дарье (могут быть винтообразные, выгнутые и Н-образные);
- Многолопастные ветрогенераторы (используются в ветряках карусельного типа);
- Геликоидные роторы (имеют конусный ротор).
Часто вертикальные ветрогенераторы юла-образные (примером может служить роторный ветрогенератор “Чингисхан”). Наиболее эффективным устройством своей группы считается многолопастная конструкция типа волчок.
Советы, как выбрать ветрогенератор
При подборе такого оборудования необходимо придерживаться нескольких правил и советов:
Не думайте, что дорогая конструкция импортного производства будет наиболее надежной и долговечной
При выборе такого устройства обратите внимание на количество производимой энергии, если эти данные соответствуют вашим потребностям, то вы можете присмотреться к этой модели
Если выбранная модель соответствует вашим запросам, то учтите, что их работа рассчитана на определенную
скорость воздушных потоков. Оцените будущее месторасположение ветрогенератора, насколько часто там бываю заявленные порывы ветра, чтобы не получилось так, что вы заплатили за то, чего не сможете получить.
Мощность ветряка напрямую зависит от размера колеса, сформированного лопастями. Поэтому при его увеличении даже в 2 раза вы приобретете в 4 раза больше электричества.
Следующее, на что следует сделать акцент, это емкость аккумулятора. Если ваше местоположение не относится к береговой зоне, то, скорее всего, штиль будет частым спутником вашей конструкции. Поэтому работоспособность устройства будет полностью зависеть от емкости аккумулятора. Так как они могут очень быстро разряжаться, то нелишним будет иметь дополнительное оборудование, такое как солнечные батареи.
Существующие типы дефлекторов
На сегодняшний день существует огромное количество различных конструкций таких приборов. Среди них, наиболее востребованными моделями являются:
- – эффективное и простое конструктивно устройство перенаправления ветра.
- – также очень популярная конструкция дефлектора.
- Н-образный прибор для эффективного увеличения тяги в вентиляционных и дымовых трубах.
Кроме того, часто используются различные конструкции открытых дефлекторов как на оголовках вентиляционных, так и дымовых труб.
Все многообразия моделей можно классифицировать по некоторым отличительным качествам:
- По форме навершия устройства.
- Вращающийся (роторный или турбинный).
- Дефлекторы-флюгеры.
Кроме такого распространенного материала как металл, эти устройства изготавливают из пластика. Дефлектор вентиляционный пластиковый менее долговечный, чем его стальной аналог, но имеет более низкую стоимость и более утонченный внешний вид.
Именно поэтому пластиковые приспособления украшают вентиляционные шахты большинства частных домов. Но у него, кроме срока службы, есть еще один серьезный недостаток. Пластик не выносит высоких температур, поэтому его использовать на дымоходах не рекомендуется.
Флюгеры – дефлекторы, обычно, устанавливают на дымовые трубы, но и для вентиляционных систем они вполне пригодны. Воздушный поток, проходя через систему козырьков и щелей в корпусе изделия, перенаправляется благодаря чему над трубой создается зона пониженного давления. Следует напомнить, что флюгер имеет такую конструкцию, которая позволяет постоянно быть повернутым этому аппарату, рабочей стороной к ветру.
Вращающийся благодаря своей конструкции не только усиливает тягу в вентиляционной шахте, но и эффективно защищает его от различного мусора и насекомых. Этот прибор, как правило, имеет шарообразную форму, поэтому выделяется среди всех оригинальным дизайном.
Существует еще один оригинальный тип вентиляционного дефлектора – ротационный, или как его еще называют турбинный. Это устройство преобразует энергию воздушных потоков во вращательное движение турбины, которая закручивает воздух, по принципу торнадо, тем самым создается увеличение тяги в воздуховоде. Этот аппарат показывает прекрасные результаты даже в теплое время года, создавая тягу в системе вентиляции.
Три маленьких секрета
Первый секрет заключается в том, на какую высоту будет установлен самодельный ветрогенератор. Понятно, что проще смонтировать его на высоте нескольких метров от земли, но и толку от него тогда будет не особенно много. Следует учитывать, что чем выше ветрогенератор, тем сильнее ветер, быстрее крутятся его лопасти, и тем больше энергии можно получить от сделанной своими руками электростанции.
Второй секрет заключается в выборе АКБ. В интернете советуют не мудрить и ставить автомобильный аккумулятор. Да, это проще и, на первый взгляд, дешевле. Но, необходимо знать, что автомобильные аккумуляторы следует устанавливать в хорошо проветриваемом помещении, они требуют ухода, а их срок службы не превышает 3-х лет. Будет лучше приобрести специальный аккумулятор. Хотя он и стоит дороже, но это себя оправдает.
Третий секрет, какой ветрогенератор лучше подходит для изготовления своими руками — горизонтальный или вертикальный? У каждого варианта свои достоинства и недостатки. Мы рассмотрим ветрогенераторы вертикального типа, принцип работы которых показан на рис.2.
Сначала о недостатках: вертикальный ветрогенератор имеет низкий КПД по сравнению с горизонтальными моделями, на его сборку уходит больше материалов, что, соответственно, ведёт к удорожанию конструкции. С другой стороны, вертикальные ветряки могут работать при более слабом ветре, чем их горизонтальные аналоги, что компенсирует их невысокий КПД. Их не требуется поднимать на слишком большую высоту, они проще и дешевле при монтаже и установке, что сводит на нет разницу в стоимости материалов.
Немаловажным фактором является и то, что вертикальный ветрогенератор надёжнее при резких порывах ветра и ураганах, так как его устойчивость растёт с повышением скорости вращения. Кроме того, вертикальные конструкции практически бесшумны, что позволяет устанавливать их в любом месте, вплоть до крыши жилого дома. Всё вышеперечисленное ведёт к тому, что эти установки пользуются растущим спросом и выпускаются в различных модификациях, применительно к требуемой мощности и ветрам, преобладающим в определённых регионах, с чем, кстати, можно ознакомиться на видео ниже.
Общий принцип работы
Основным рабочим органом ветрогенератора являются лопасти, которые и вращает ветер. В зависимости от расположения оси вращения ветрогенераторы делятся на горизонтальные и вертикальные:
Горизонтальные ветрогенераторы наиболее широко распространены. Их лопасти имеют конструкцию, аналогичную пропеллеру самолета: в первом приближении это – наклонные относительно плоскости вращения пластины, которые преобразуют часть нагрузки от давления ветра во вращение
Важной особенностью горизонтального ветрогенератора является необходимость обеспечения поворота лопастного узла сообразно направлению ветра, так как максимальная эффективность обеспечивается при перпендикулярности направления ветра к плоскости вращения.
Лопасти вертикального ветрогенератора имеют выпукло-вогнутую форму. Так как обтекаемость выпуклой стороны больше, чем вогнутой, такой ветрогенератор вращается всегда в одном направлении независимо от направления ветра, что делает ненужным поворотный механизм в отличие от горизонтальных ветряков
Вместе с тем, за счет того, что в любой момент времени полезную работу выполняет только часть лопастей, а остальные только противодействуют вращению, КПД вертикального ветряка значительно ниже, чем горизонтального: если для трехлопастного горизонтального ветрогенератора этот показатель доходит до 45%, то у вертикального не превысит 25%.
Поскольку средняя скорость ветров в России невелика, даже большой ветряк большую часть времени будет вращаться достаточно медленно. Для обеспечения достаточной мощности электропитания от должен соединяться с генератором через повышающий редуктор, ременной или шестеренчатый. В горизонтальном ветряке блок лопасти-редуктор-генератор устанавливается на поворотной головке, которая дает им возможность следовать за направлением ветра
Важно учесть, что поворотная головка должна иметь ограничитель, не дающий ей сделать полный оборот, так как иначе проводка от генератора будет оборвана (вариант с использованием контактных шайб, позволяющих головке свободно вращаться, более сложен). Для обеспечения поворота ветрогенератор дополняется направленным вдоль оси вращения рабочим флюгером
Наиболее распространенный материал для лопастей – это ПВХ-трубы большого диаметра, разрезаемые вдоль. По краю к ним приклепываются металлические пластины, приваренные к ступице лопастного узла. Чертежи такого рода лопастей наиболее широко распространены в Интернете.
На видео рассказывается про ветрогенератор, изготовленный своими руками
Применение ветряных электрогенераторов в домашних условиях
Исходя из вышеперечисленных факторов возникает вопрос: по какой причине в каждом доме не установить ветряк? Ответ состоит из двух основных пунктов:
- Цена. Стоимость устройств достаточной мощности очень велика. Например, стоимость агрегата мощностью 2 КВт и напряжением в 24 В составляет от 75000 руб.;
- Средняя сила ветра в большинстве регионах не достигает и 4 м/с.
Карта средней годовой скорости ветра в России
То есть использование ветряков, как основной источник энергии – нерационально. В стандартном доме, при одновременной эксплуатации всех бытовых приборов потребляется до 1 КВт в час, а при работе мощных электроинструментов, эта цифра возрастает, увеличивая требуемое напряжение в сети.
Монтаж всей системы обойдется минимум в 400000 рублей, и при непостоянной скорости ветра, этот способ электроснабжения теряет актуальность.
Наглядный пример схемы с устройством высокой мощности
Целесообразно применение собранных своими руками 220-вольтных ветряков, как альтернативный источник энергии. В совокупности с солнечными панелями, топливным генератором достаточной мощности или с центральной электросетью.
Схема совокупности ветряка и городского электроснабжения
Электрическая система с применением трех источников
Законность установки ветрогенератора
Альтернативные источники энергии – мечта любого дачника или домовладельца, участок которого находится вдали от центральных сетей. Впрочем, получая счета за электроэнергию, израсходованную в городской квартире, и глядя на возросшие тарифы, мы осознаём, что ветрогенератор, созданный для бытовых нужд, нам бы не помешал.
Прочитав эту статью, возможно, вы воплотите свою мечту в реальность.
Ветрогенератор – отличное решение для обеспечения загородного объекта электроэнергией. Причем в ряде случаев его установка является единственным возможным выходом
Чтобы не потратить зря деньги, силы и время, давайте определимся: есть ли какие-либо внешние обстоятельства, которые создадут нам препятствия в процессе эксплуатации ветрогенератора?
Для обеспечения электроэнергией дачи или небольшого коттеджа достаточно малой ветроэнергетической установки, мощность которой не превысит 1 кВт. Такие устройства в России приравнены к бытовым изделиям. Их установка не требует сертификатов, разрешений или каких-либо дополнительных согласований.
Для того чтобы определиться с целесообразностью устройства ветрогенератора, необходимо выяснить ветроэнергетический потенциал конкретной местности (кликните для увеличения)
Впрочем, на всякий случай следует поинтересоваться, нет ли каких-либо местных нормативных актов, касающиеся индивидуального энергоснабжения, которые могли бы создать препятствия в установке и эксплуатации этого устройства.
Претензии могут возникнуть у ваших соседей, если они будут испытывать неудобства, связанные с эксплуатацией ветряка. Не забывайте, что наши права заканчиваются там, где начинаются права других людей.
Поэтому при покупке или самостоятельном изготовлении ветрогенератора для дома нужно обратить серьёзное внимание на следующие параметры:
Высота мачты. При сборке ветрогенератора нужно учитывать ограничения на высоту индивидуальных построек, которые существуют в ряде стран мира, а также местонахождение собственного участка. Знайте, что поблизости от мостов, аэропортов и тоннелей строения, высота которых превышает 15 метров, запрещены.
Шум от редуктора и лопастей. Параметры создаваемого шума можно установить при помощи специального прибора, после чего зафиксировать результаты замеров документально
Важно, чтобы они не превышали установленные шумовые нормы.
Эфирные помехи. В идеале при создании ветряка должна быть предусмотрена защита от создания телепомех там, где ваше устройство может такие неприятности обеспечить.
Претензии экологических служб. Эта организация может препятствовать вам в эксплуатации установки только в том случае, если она мешает миграции перелетных птиц. Но это маловероятно.
При самостоятельном создании и монтаже устройства учите эти моменты, а при покупке готового изделия обратите внимание на параметры, которые стоят в его паспорте. Лучше заранее обезопасит себя, чем впоследствии расстраиваться
- Целесообразность устройства ветряка обосновывается в первую очередь достаточно высоким и стабильным ветряным напором в местности;
- Необходимо располагать достаточно большим участком, полезная площадь которого не будет существенно сокращена из за установки системы;
- Из-за сопровождающего работу ветряка шума желательно, чтобы между жильем соседей и установкой было не менее 200 м;
- Убедительно аргументирует в пользу устройства ветрогенератора неуклонно повышающаяся стоимость электроэнергии;
- Устройство ветрогенератора возможно только в местностях, власти которых не препятствуют, а лучше еще и поощряют использование зеленых видов энергии;
- Если в регионе сооружения мини электростанции, перерабатывающей энергию ветра, случаются частые перебои, установка минимизирует неудобства;
- Владелец системы должен быть готов к тому, что вложенные в готовое изделие средства не окупятся сразу. Экономический эффект может стать ощутимым через 10 – 15 лет;
- Если окупаемость системы – не последний момент, стоит задуматься об сооружении мини электростанции собственными руками.

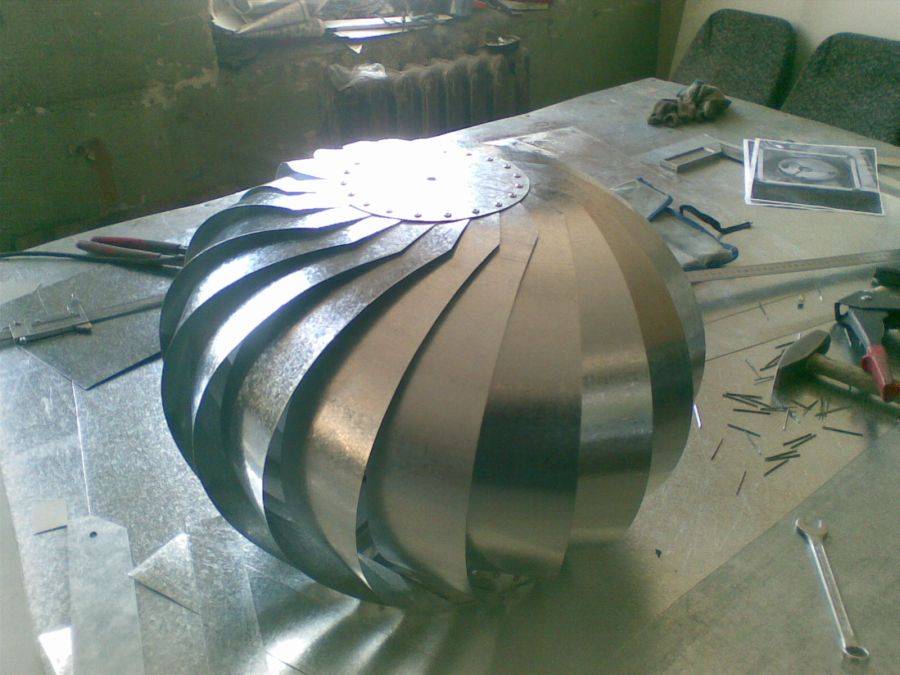

Можно ли изготовить ротационный дефлектор своими руками
Более простые виды дефлекторов, применяемые на практике давно, мастеровитые домохозяева нередко изготавливают самостоятельно. В принципе, технически подкованный человек с этой работой справиться сможет. Правда, для этого потребуется разработать рабочий чертеж будущей конструкции, грамотно снять замеры, разработать схему монтажа дефлектора.
Касательно турбированной вариации не все так просто – она технически более сложная конструкция. Поэтому, практически всегда, приняв решение использовать именно ротационную модель, приобретают ее в виде профессионально изготовленного изделия.
Расчет установки ветрогенератора
Простейшие расчёты помогут определить реальные возможности установки. Существует показатель, который позволит оценить, какую часть энергии воздушного потока можно использовать с помощью ветроколеса. Его называют коэффициентом использования энергии ветра (Е). Коэффициент использования энергии ветра Е зависит от типа ветродвигателя, качества его изготовления и других параметров. Лучшие быстроходные ветродвигатели с обтекаемыми аэродинамическими лопастями имеют значение Е = 0,43-0,47. Это означает, что ветроколесо такой ВЭУ может полезно использовать 43-47% энергии воздушного потока.
Максимальное теоретически вычисленное значение Е = 0,593, но на практике получить его невозможно.
Мощность ветроколеса на валу без учёта потерь в передачах и подшипниках можно подсчитать по формуле:
р — массовая плотность воздуха, равная при нормальных условиях 0,125 кг*с2/м4,V — скорость ветра (м/с),Р — ометаемая ветроколесом поверхность (м2),Е — коэффициент использования энергии ветра.
Рассчитать площадь, ометаемую воздушным колесом, можно по формуле:
Для нормальных условий (температура — 15°С и давление — 760 мм рт.ст.) мощность можно рассчитать по упрощённым формулам в лошадиных силах и в киловаттах:
D — диаметр ветроколеса (м).
Сделать ветряк малого диаметра, стабильно работающий при малых ветрах, — сложная задача. Воздушный винт получает 75% энергии с кольцевой области ометания от 0,5 до 1,0 радиуса. В связи с этим наименьший диаметр пропеллера, выгодного с точки зрения использования ветра со скоростью 4 м/с, должен быть не менее 4,5 м. Для малых ветров предпочтительнее оказываются тихоходные многолопастные винты.
Для ветроэлектростанции применяют генераторы переменного или постоянного тока. В самодельных ВЭУ очень часто используют генератор от современного автомобиля. Несмотря на то что они вырабатывают переменный ток, любой из них не очень подходит для этой цели, так как требует высоких оборотов и подмагничивания обмотки возбуждения. А генераторы постоянного тока вообще плохо работают при медленном вращении и даже на номинальных оборотах имеют небольшую мощность (100-200 Вт).
Изготовление ветряка: важные моменты
Самодельный ветрогенератор – устройство сравнительно простое
Но перед началом работ важно обратить внимание на ряд моментов:
- высота мачты;
- уровень создаваемого шума;
- электромагнитные помехи.
Следует знать: существует широкий перечень ограничений, связанных с высотой возводимых зданий, сооружений. Например, рядом с аэропортами, мостами, некоторыми иными объектами городской инфраструктуры запрещено устанавливать мачты выше 15 метров. Предварительная юридическая консультация, общение с административными органами помогут избежать вопросов со стороны контролирующих организаций.
Сделанный своими руками ветряк нередко создает посторонние звуки. Они могут доставлять неудобства – особенно в ночное время. Нередко посторонние звуки служат причиной серьезных конфликтов между соседями. Перед началом эксплуатации желательно измерить уровень шума специальным прибором. Установленные законодательством нормативы:
- менее 70 дБ – днем;
- менее 60 дБ – ночью.
Электрический ток создается движением заряженных частиц обмотки статора. Подобные процессы иногда создают телепомехи
Важно предусмотреть экранирование. Разобраться, как сделать ветряк своими руками и снабдить его экраном, сравнительно просто
Расчет лопастей ветрогенератора
Крепление лопастей к втулке позволяет перемещением их балансировать ветровое колесо в сборе.
Примером простейшей, но вполне работоспособной ВЭУ может служить конструкция французского умельца (фото 1). Его шестилопастное ветряное колесо, лопасти которого хомутами прикреплены к металлическим пруткам (фото 2), соединённым электросваркой с общей втулкой (рис. 4), насаживается на ось электрогенератора.
Аэродинамический руль устанавливает колесо строго к ветровому потоку.
Для автоматической ориентации лопастей на ветер служит аэродинамический руль, прикреплённый к поворотной трубе силового узла установки (фото 3). Подшипники поворотного устройства обеспечивают поворот ветроколеса с генератором на опорной мачте при изменении направления ветра.
Лопасти и аэродинамический руль выпилены из фанеры толщиной 10 мм. Консоль кронштейна крепления пера руля при порывистом ветре испытывает большие нагрузки, и потому её изготовили из заготовки толщиной в 15 мм. Готовые лопасти и руль мы видим на фото 4. Выкройки этих деталей представлены на рис. 5-8. Хотя лопасти и имеют плоский профиль, но их кромки должны быть обработаны в соответствии с рисунками.
Фото 6.Доработка ротора асинхронного электромотора позволяет получить эффективный генератор переменного тока для ветроустановки.
Фото 7. Переделать ротор можно двумя способами. Первый — это наклеить магниты на механически обработанный ротор двигателя. И второй способ — из стальной ленты по деревянной оправке сделать новый ротор, на который так же наклеить магниты.
Ветровое колесо имеет 6 лопастей. Однако всего их было изготовлено 9. Три коротких лопасти необходимы для замены трёх полноразмерных лопастей на время сезона сильных ветров (фото 5). Балансировку ветрового колеса можно произвести перемещением лопастей по пруткам от втулки или ближе к ней.
Пожалуй, самой трудоёмкой будет переделка асинхронного электродвигателя в трёхфазный генератор. Двигатель мощностью 150 Вт и выше, рассчитанный на работу от сети 220 В при частоте 50-60 Гц, после переделки сможет в качестве генератора ветроустановки отдавать в нагрузку ток до десятка ампер при напряжении не ниже 12 В.
Главной переделке в будущем генераторе подвергается ротор. После разборки электромотора тело ротора протачивают и фрезеровкой пазов разделяют на несколько сегментов. В нашем случае их шесть. На каждом сегменте размещены постоянные магниты (см. рис. 9). Их прикрепляют по 6 шт. на каждый полюс ротора (всего их 36) прочным эпоксидным клеем (фото 6). Количество полюсов магнитов на роторе не должно быть кратным количеству катушек на статоре. Это исключит трудный пуск ветроколеса из-за «залипання» магнитов ротора на статорных полюсах.
Есть и второй способ переделки ротора — это сделать из стальной полосы нужного диаметра цилиндр (по деревянной оправке) и на него наклеить магниты (фото 7).
Собирать обмотки полюсов статора при работе генератора на зарядку аккумулятора лучше в треугольник, а при прямой нагрузке большим током — в звезду. Катушки статора в любом случае лучше перемотать проводом большего сечения (фото 8). Это уменьшит потери на нагрев.
Ветроэлектрические установки, работающие параллельно с другими установками, использующими возобновляемые источники энергии (солнечные батареи, гидрогенераторы, тепловые насосы и пр.), вполне могут обеспечить энергоснабжение жилого дома или небольшого хозяйства. При наличии резерва в виде электроагрегата с бензодвигателем временное снижение альтернативной энергии может быть компенсировано в любой момент. Подобные системы приносят большую экономию энергии, получаемой от традиционных источников.
