Верстак слесарный своими руками

Как сделать стальные тиски для слесарного верстака. Пошаговое руководство + фото

Этот вариант тисков можно сделать всего за один день, при этом сэкономив приличную сумму, в сравнении с покупкой промышленного образца.

Советуем вам попробовать создать самостоятельно данную модель, это можно сделать в домашних условиях!

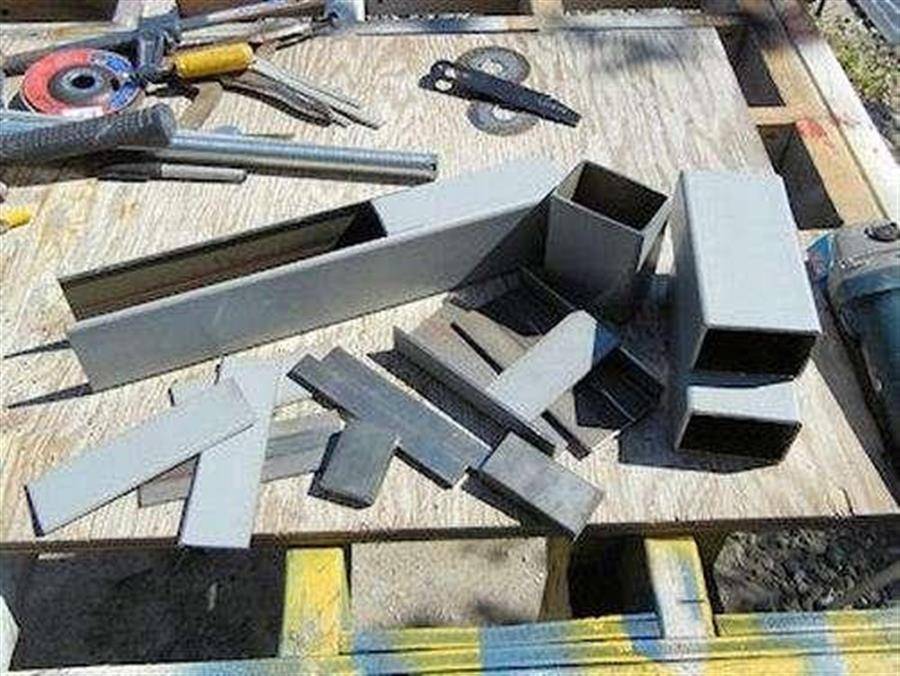

Из профильной трубы вырезаются заготовки для основных элементов тисков:

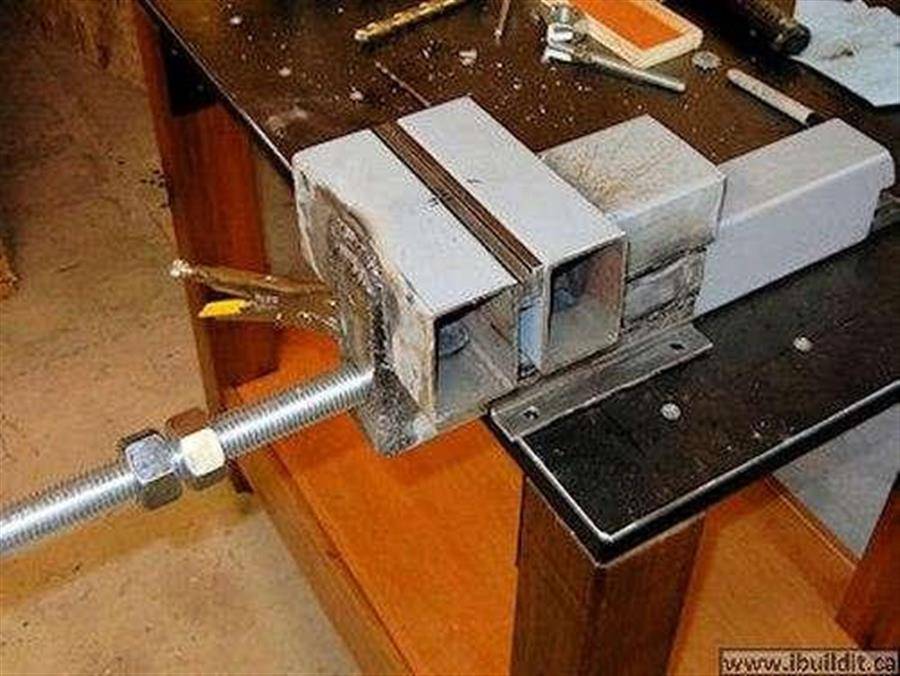

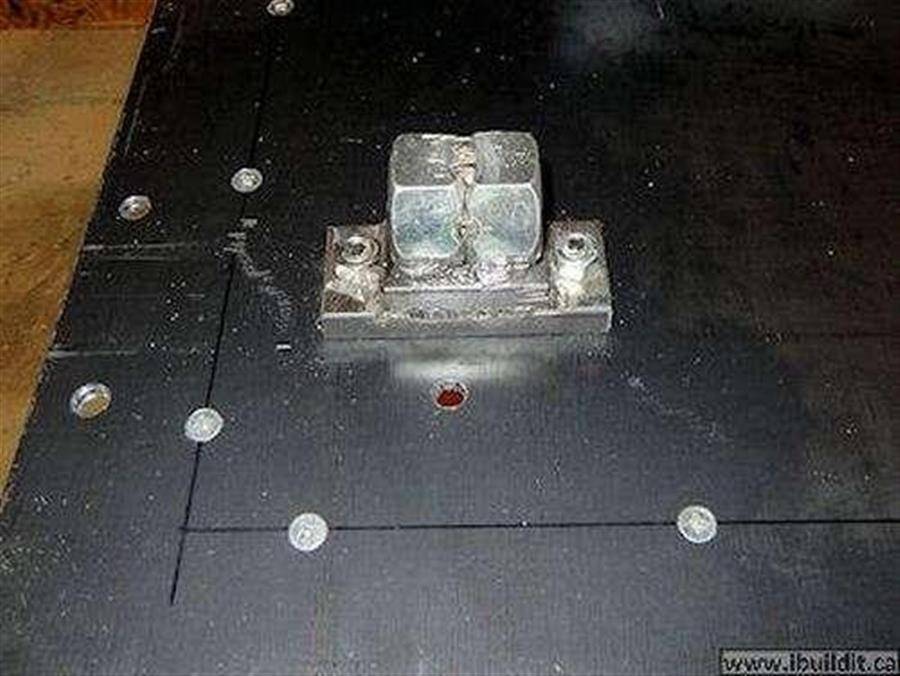

К основанию крепится пара гаек, по которым будет двигаться прижимной винт:

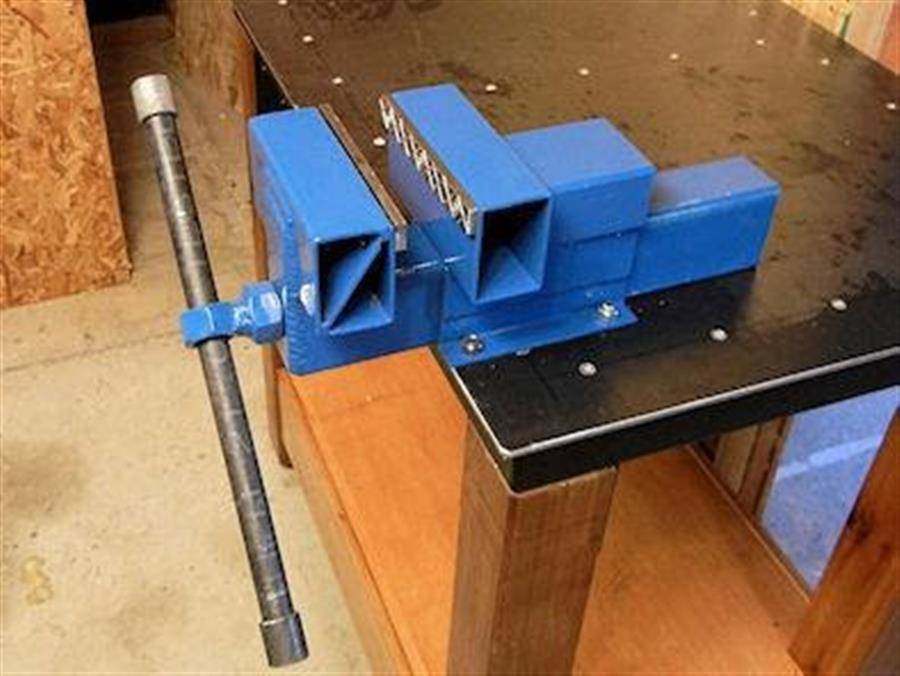

Из металлических заготовок свариваются губки тисков:

Неподвижная губка крепится к столешнице, подвижная губка ограничивается резьбовой шпилькой:

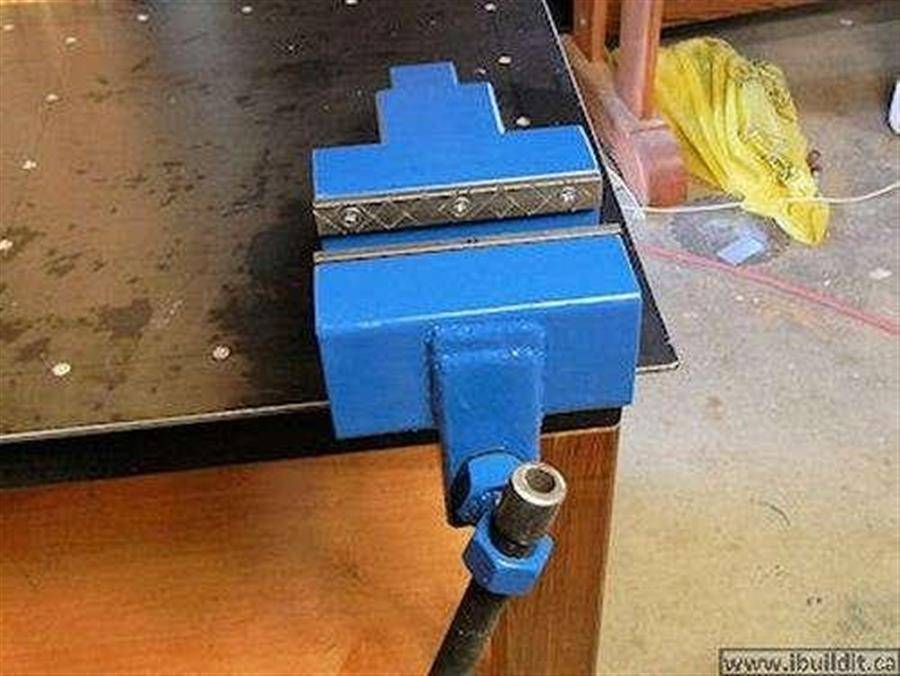

Все элементы тисков красятся и крепятся каленные планки:

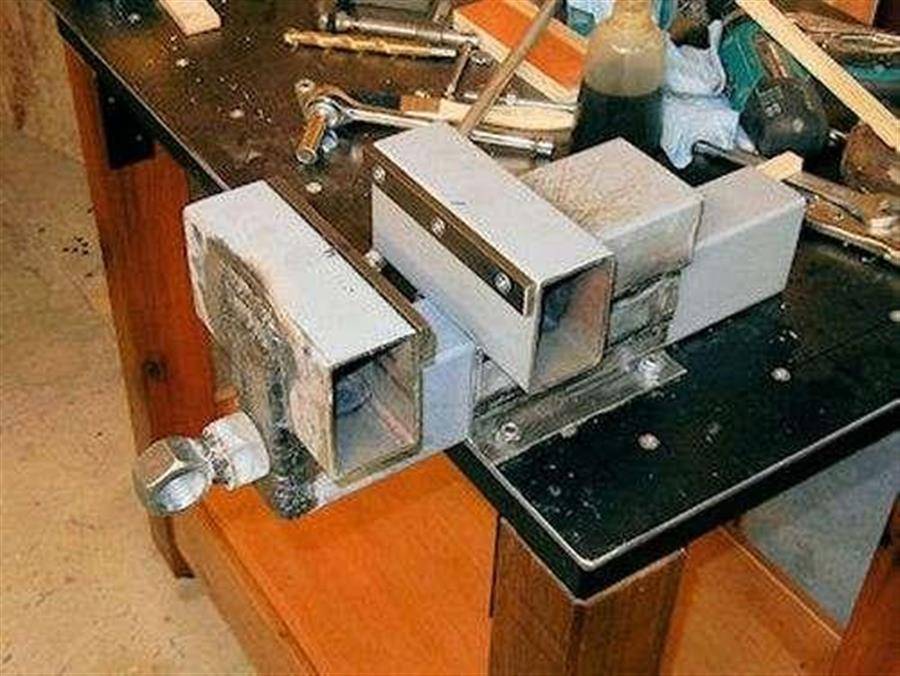

Источник фото www.ibuildit.ca/Workshop%20Projects/bench-vise-1.html

Читать полностью (ссылка)

Установка верстачных тисков

Решив сделать верстак своими руками, столярные тиски целесообразней купить в готовом виде

В этом случае вы получите максимально надежную и функциональную конструкцию, и что немаловажно избавитесь от лишней головной боли при их монтаже

Мы выбрали три наиболее интересные модели столярных тисков.

Wilton WWV/EC-175

Малогабаритные столярные тиски из мелкозернистого серого чугуна. Размер губок — 175х70 мм (предусмотрены отверстия для крепления деревянных накладок). Ходовой винт с трапецеидальной упорной резьбой дает плавный ход и большое прижимное усилие. Максимальная толщина зажимаемой заготовки — 160 мм. От себя добавим, что в целом качество этих тисков далеко от идеала, но с поправкой на цену — вполне приемлемый вариант.

ЗУБР ЭКСПЕРТ

Это уже более серьезный вариант. Тяжелые, мощные тиски, с механизмом быстрого зажима — рассчитаны на работу с большими нагрузками. Материал — чугун. Вес тисков 9,1 кг. Качественная сборка: нет люфтов, нормальная обработка вала и других деталей. Две штанги + дополнительная направляющая обеспечивают строго параллельный ход губок и равномерное распределение прижимного усилия на заготовку. Механизм быстрой фиксации работает также без нареканий. Очень хорошее соотношение цена-мощность.

Wilton WWV/D/Q/7

Эти столярные тиски похожи на первую модель, но только внешне. Они ощутимо мощнее и надежнее. Как и вся вилтоновская серия тиски изготовлены из мелкозернистого чугуна. Вес — 8 кг (у предыдущей модели 3 кг). Также ощутимо больше развод — 210 мм, при этом сам размер губок практический такой же — 175х75 мм. Но главное отличие данной модели — наличие быстроразжимного механизма. Простым нажатием на защелку вы освобождаете переднюю губку и смещаете ее в нужную позицию — без утомительной прокрутки винта. Все что остается — просто подтянуть ручку для максимальной фиксации заготовки.

Важно!

Почти все столярные тиски имеют положительное схождение, т. е. при полном смыкании губки соприкасаются только в верхней части. Это не дефект и не криворукость китайцев — так нужно для более надежной фиксации заготовок. После установки деревянных накладок этот эффект частично нивелируется.

Производители верстачных тисков стараются придерживаться стандартов при изготовлении своей продукции. Здесь мы рассмотрим схему монтажа типовых конструкций. Но вполне возможно вам придется импровизировать, приспосабливая монтаж под особенности нестандартных верстачных тисков.

Губки тисков – детали H, I и J (2 шт.) – выпиливают из древесины твердых пород. После этого  просверливают отверстия для направляющих штанг, ходового винта, гнезда для верстачных упоров и отверстия для крепежных винтов.

Задние губки передних и задних тисков монтируют к крышке верстака как показано на фото.

Деревянные подкладки (деталь К) выпиливают под размеры тисков. В царгах просверливают сквозные отверстия для направляющих штанг и ходового винта.

Совет! Для точной разметки отверстий используйте сами направляющие, кусочки малярного скотча и мягкий карандаш.

Для легких столярных работ вместо верстачных тисков можно использовать более простые решения.

Верстачный зажим Kreg KBC3 — менее замысловатая альтернатива тискам

Стандартные варианты

В процессе подбора расположения уровня столешницы верстака требуется определить, обработка какого типа заготовок будет на нем выполняться. Если предусматривается основной объем работ с заготовками из древесины, то в этом случае верстак должен быть с гладкой и ровной деревянной столешницей, а если работы в большей степени будут связаны с обработкой металлических деталей, то понадобится слесарный вариант стола, поверхность которого обшита прочными материалами, например, металлом.

На слесарном верстаке, помимо основных и необходимых дополнительных приспособлений, рекомендуется оборудовать еще и специальный механизм для подъема тяжелых деталей, а также предусмотреть систему механической регулировки высоты столешницы, которую можно изменять в зависимости от роста работника.

Существуют различные способы определения высоты столярного или слесарного верстака от пола до столешницы: у работника потребуется выполнить измерения расстояния от макушки до подбородка. Затем от полученной цифры в см нужно вычитать размер, полученный в результате измерений руки от кончика пальцев до угла локтя, также в см. Далее от полученного результата нужно дополнительно отнять еще и высоту тисков, с которыми работник будет постоянно иметь дело, так как именно они удерживают любые детали в процессе всего цикла выполнения обработки.

Слесарный верстак своими руками чертежи

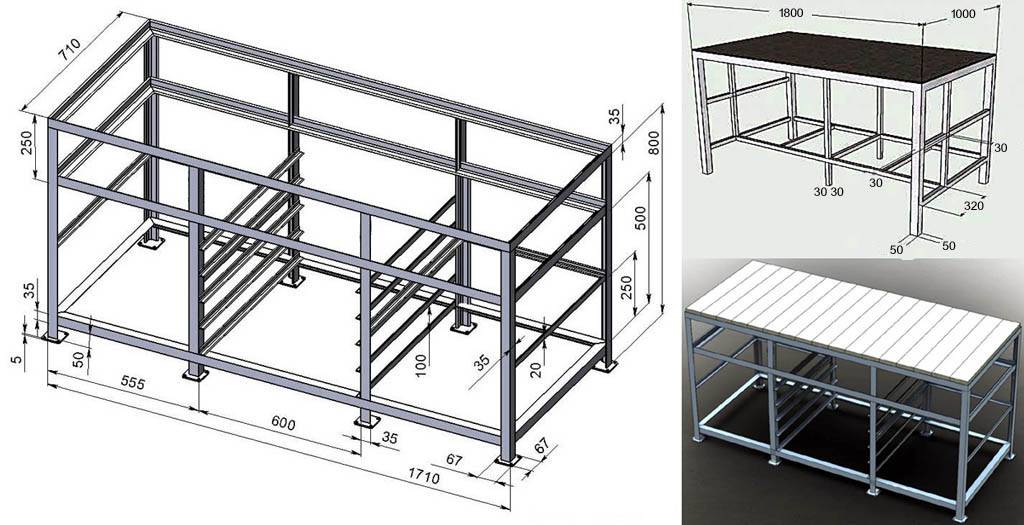

Чтобы сделать любую конструкцию, необходимо иметь чертеж, схему, план – что-нибудь, от чего можно отталкиваться в своей работе. Если есть четкая модель, пол дела уже сделано, дальше делать слесарный верстак своими руками будет легче. Как вам, например, такой вариант?

• Для жесткости здесь использован стальной уголок толщиной 5 мм с ребром 35 мм.
• Для столешницы взят 2-х мм стальной лист, закрепленный на 50-ти мм доски.
• Для полок толстые доски не нужны, можно использовать фанеру толщиной от 10 мм.
• Также для ящиков и полок достаточно толщины уголка 3 мм, зачем зря железо переводить.

Если планируете стационарную конструкцию, укрепите конструкцию анкерными болтами (для бетонного пола), для деревянного – шурупами. По контуру деревянная столешница с металлическом листом на рабочей поверхности закрывается уголками 20х20. Не забывайте про технику безопасности, пропитайте деревянные детали огнеупорным составом. Полки можно сделать по своему усмотрению, открытыми или закрытыми, с дверцами, конечно, практичней, меньше пыли, к тому же их можно изготовить из фанеры. Здесь на схеме не показано, но вам надо заранее продумать, какое оборудование будете устанавливать на столешнице, чтобы предварительно просверлить крепежные отверстия. Также необходимо рассчитать количество и размер инструментов, возможно есть смысл установить еще специальный стенд с держателями.

Источник фото kak-cdelat.ru/prisposoblenie-i-instrumenti/177-kak-sdelat-slesarnyy-verstak-svoimi-rukami-chertezhi.html

Станина: металл или дерево?

Стационарный деревянный верстак имеет перед таковым на стальной станине преимущества не только в меньшей стоимости и трудоемкости. Дерево, во-первых, не пластично. Верстак на деревянном основании можно сломать, но, если древесина использована выдержанная и пропитанная, он никогда не прогнется. Во-вторых, дерево отлично гасит вибрации. Фундаменты ваших строений ведь не усиленные вибропоглощающие, как цехов на заводе? А общую прочность и устойчивость станины домашнего верстака вполне обеспечит хвойная деловая древесина обычного качества.

Деревянные станины верстаков

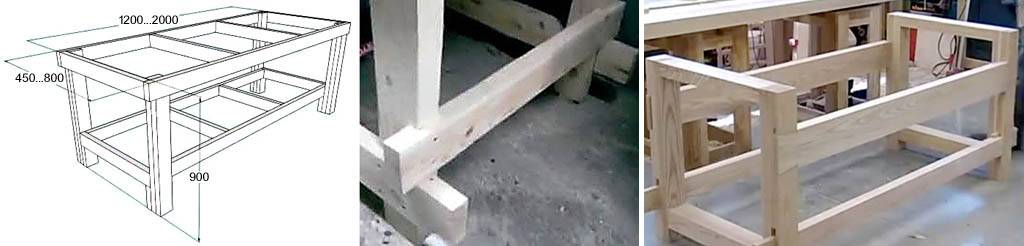

Конструкция деревянной станины верстака из досок 120х40 показана слева на рис. Допустимая статическая нагрузка – 150 кгс; динамическая по вертикали вниз в течение 1 с – 600 кгс. Угловые стойки (ножки) собираются на саморезах 6х70 зигзагом (змейкой) с отступом от кромки 30 мм и шагом 100-120 мм. Крепление двусторонее; змейки с той и другой стороны пакета ведутся в зеркальном отражении. Промежуточные опорные балки крепятся стальными уголками на саморезах; краевые – парами саморезов у шипам стоек и, снаружи, уголками.

Если есть в наличии брус 150х50 или (180…200)х60, конструкцию можно упростить, как показано в центре на рис. Несущая способность повысится до 200/750 кгс. А из бруса 150х150, 150х75 и (180…200)х60 можно соорудить станину, способную вынести 450 кгс в статике и 1200 в динамике, справа на рис.

Если нет сварки

Цельнодеревянный верстак, без необходимости в сварочных работах для его изготовления, можно сделать по схеме на след. рис. «Фишка» здесь в столешнице, набранной на клею из бруса 75х50 и скрепленной стяжками. Если брус дубовый, то допустимая нагрузка – 400/1300 кгс. Угловые стойки – брус 150х150; остальное – брус 150х75.

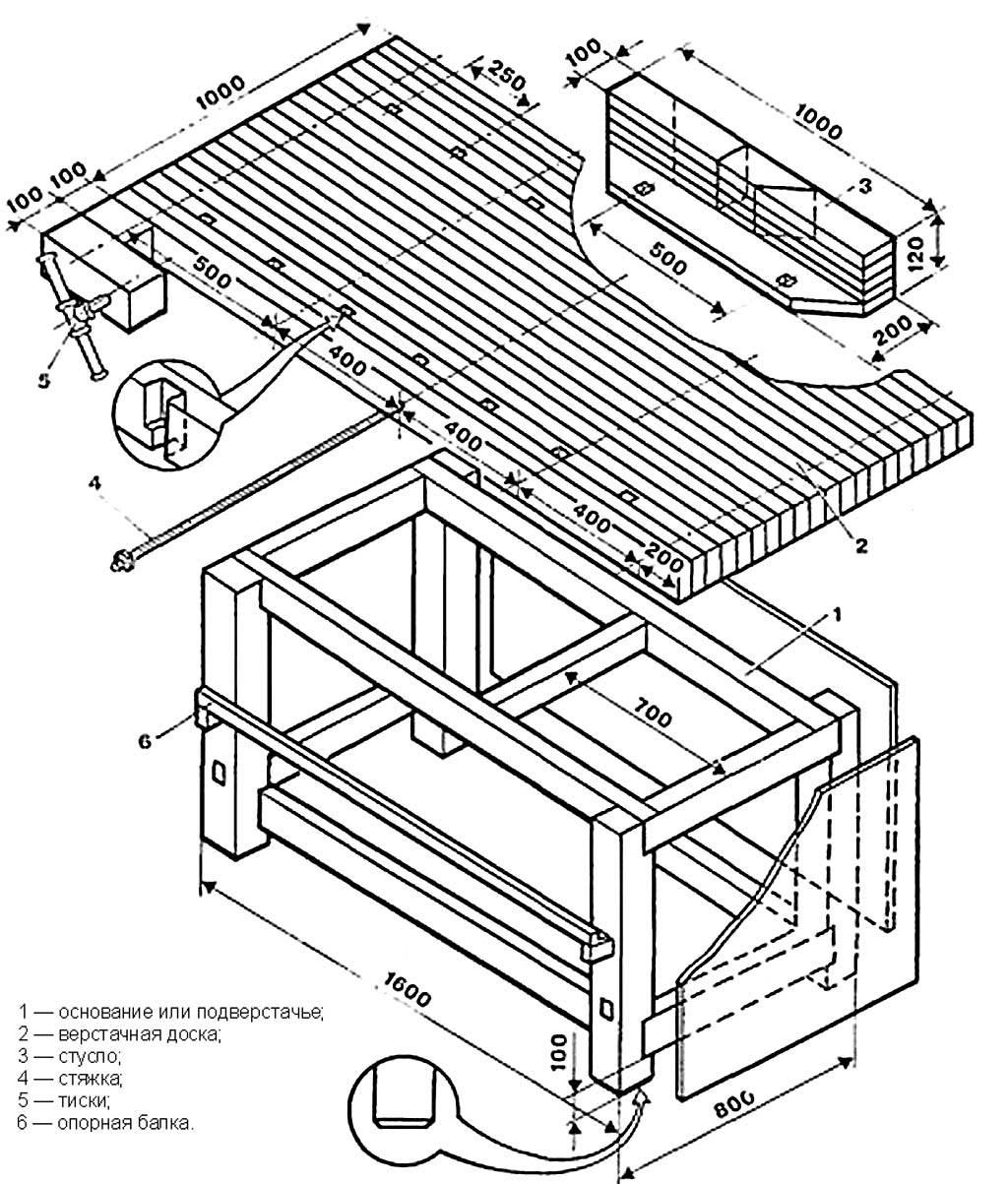

Конструкция цельнодеревянного верстака

Металл

Бывает наоборот: металл доступнее дерева, и сварка есть. Тогда стол-верстак под нагрузку 100/300 кгс можно собрать по чертежу слева на рис. Материалы – уголок 35х35х3 и 20х20х2. Ящики – из оцинковки. Недостаток – нельзя сделать проем внизу для ног, конструкция потеряет способность нести динамическую нагрузку.

Станины верстаков из металла

Под нагрузку 200/600 подойдет более удобный металлический верстак по схеме справа вверху из профтрубы 50х50 (угловые стойки), 30х30 (прочие вертикальные детали) и уголка 30х30х3. Дощатая подушка того и другого верстака настилается только поперек (справа внизу) из шпунтованных досок (120…150)х40.

Полка – сталь 2 мм. Полку крепят к подушке саморезами 4х(30…35) по паре с каждого края каждой доски, а вдоль крайних досок – с шагом (60…70) мм. Только в таком исполнении верстак покажет заданную несущую способность.

Эти верстаки относятся уже к универсальным: под столярку крышку переворачивают деревянной стороной вверх или приспосабливают, как описано далее. Слесарные тиски устанавливаются на деревянной подушке, но крепятся не струбциной. В подушку тисков загоняется снизу цанговый анкер под болт М10-М14, и под него же в крышке сверлится сквозное отверстие. Под головку болта подкладывается шайба от 60х2. Такое решение удобно тем, что тиски возможно использовать недорогие неповоротные.

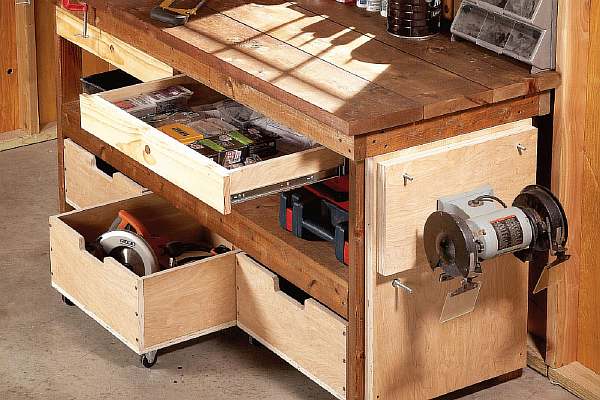

Используйте ящики от старой мебели

Подберите подходящие по габаритам ящики от ненужного письменного стола или комода.

Подпишите деревянные элементы и аккуратно разъедините их. Очистите от клея шипы и проушины.

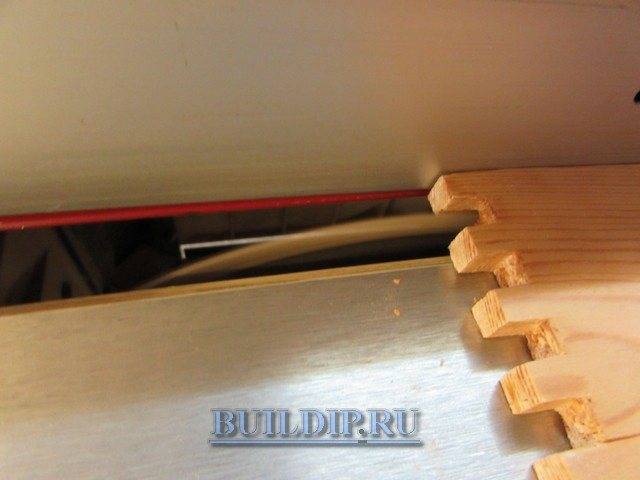

Обрежьте планки по ширине, удаляя стертые углы и растрескавшиеся пазы. Если родное дно ящика хлипкое, приготовьте более толстую фанеру или ДВП. Сделайте новые пазы на циркулярной пиле.

Соберите ящик «на сухую», при необходимости подгоните детали. Очистите поверхности и склейте конструкцию. Используйте монтажные уголки для точной сборки прямых углов.

Когда высохнет клей, отшлифуйте углы и стороны ящика, закрепив его для удобства работы.

Подготовьте направляющие планки и рассчитайте размеры модуля.

Расчет блока для трех выдвижных ящиков

Напилите нижнюю, верхнюю и боковые панели. Прикрутите шурупами направляющие рейки.

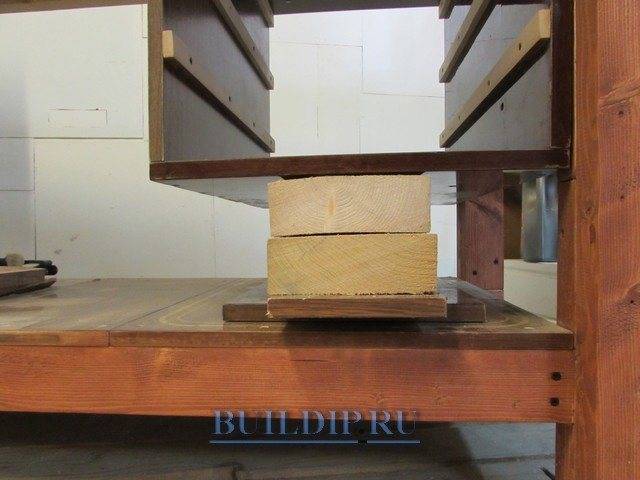

Соберите панели в модуль и опробуйте ход ящиков. Разместите блок внутри верстака, подложив под него подпорки.

Высверлите направляющие отверстия, раззенкуйте и закрутите саморезы. Крепите ДСП к верхним брусьям и к ножкам верстака.

Установите на ящики передние накладки. Разметив расположение корпуса, прихватите его одним шурупом. Вставьте ящик на место и скорректируйте положение панели. Аккуратно выньте ящик и заверните остальные шурупы.

Закрепите оставшиеся накладки – модуль с широкими выдвижными ящиками готов.

Выбор материала

Определившись с местом для верстака и нарисовав чертеж, логично встает вопрос выбора материалов для изделия. Многое тут будет зависеть от того, что вам доступнее – металл или дерево. Как основание можно использовать деревянный брус или доску 40 мм, а можно сделать станину из металлического уголка, из профильной трубы либо из алюминиевого профиля. Для столешницы можно использовать ДСП, МДФ, но также можно соорудить ее и из подручных материалов, например, из тех же поддонов или паллет.

Работы с металлом зачастую предполагают обработку маслами или другими химическими жидкостями, которые хорошо впитываются в дерево, поэтому для предотвращения пропитки столешницы и возможного возгорания вам необходимо оборудовать слесарный уголок. Фанера или перфорированная металлическая полоса отлично подойдут для фартука. Также нам понадобятся саморезы, шурупы, шпильки, клей и другие мелкие расходные материалы.

Основание

Основание конструкции при стационарном размещении лучше всего делать из деревянного бруса размером не меньше чем 150*50, так верстак спокойно выдержит нагрузку в статике до 200 кг/см и в динамике до 750 кг/см. Помимо прочего, дерево пластичнее металла и отлично погашает вибрацию. Конечно, такие ножки должны быть сделаны из сухой древесины твердых или хвойных пород и обработаны пропиткой.

Если деревянное основание вы по каким-либо причинам делать не хотите, то можно сварить его из металла. В этом есть свои плюсы и минусы, например, можно сделать регулируемые опоры – это плюс. Невозможно, без потери способности держать динамическую нагрузку, сделать в станине проем для ног – это уже минус. Ящики для такой основы делают из оцинкованного металла.

Из чего сделать столешницу?

Столешница для верстака должна быть прочной. Самым лучшим вариантом будет клееная панель из сухой доски толщиной не менее 25 мм. Впрочем, так же подойдут листы ДСП или МДФ, покрытые стальным листом либо оргалитом. Вместо покупной доски можно также использовать бросовые подручные материалы, такие как брусок от поддонов (паллет). Стол точно так же можно разделить на две секции: одна из дерева, а вторая – из прямоугольной металлической трубы (вместо толстой пластины из металла). Доски необходимо будет обработать олифой и огнезащитным средством во избежание возгорания.

Защитный экран

Изготовить настольный защитный экран очень просто – достаточно оббить металлом всю столешницу или ее часть.

Такой экран позволяет значительно увеличить полезную для использования площадь, ведь за счет отверстий можно сделать неплохую систему хранения инструмента или разных мелочей, оставив полки и ящики под более объемные вещи.

Дополнительное оборудование

Универсальный верстак должен быть оборудован не только тисками, но и струбцинами и различными прижимами. Помимо этого, дополнительно устанавливают различное оборудование, например, электролобзик, фрезерный станок, дополнительные точки питания и освещения, шлифовальное оборудование, систему отсоса пыли.

Базовая комплектация

Верстаком в гараже называют оборудованный рабочий стол, состоящий из различных модульных элементов, в число которых входит:

• Металлический каркас (стол). Его конструкция рассчитана на солидный вес, от 70 до 300 кг (в зависимости от модели). Столы, предназначенные для работы с тяжелыми и крупными деталями (например, колесами), укрепляются дополнительными диагональными соединениями.
• Столешница для столярных и слесарных работ. В зависимости от выполняемых функций она может быть сделана из оцинкованной или нержавеющей стали, ДСП, фанеры. Запас прочности столешницы рассчитан так, чтобы выдерживать динамические и ударные нагрузки, контакт с химически активными составами.
• Аксессуары. Верстак служит не только рабочей зоной, но и местом сберегания инструментов, запасных деталей и прочей оснастки. Поэтому обязательные составляющие конструкции — тумбы, экраны, драйверы (выдвижные ящики), полки, навесные держатели.

Каждая вещь на своем месте Источник interstroy.info

Как сделать стальные тиски для слесарного верстака

Тиски слесарные изготавливаются из разного материала, чаще всего встречаются чугунные. Они хорошо подходят для различного вида работ и стоят относительно недорого, чугун сам по себе является дешевым материалом, имеет относительно низкую температуру плавления, хорошую текучесть и литейные. Тем не менее, он хрупкий и не столь прочным, как и большинство других железных сплавов, таких как сталь, например. Кроме того, очень трудно эффективно сваривать, так что как правило, тиски из чугуна не долговечны. Тиски из стали встречаются довольно редко, и цены на них, мягко говоря, кусаются. Поэтому вы можете довольствоваться дешевыми и надеяться, что он не сломаются, или немного утрясти свой бюджет, чтобы купить тиски хорошего качества. Есть еще и третий вариант, сделать стальные тиски своими руками. Представленный автором вариант изготовлен им за один день. Все, что необходимо сделать,  вырезать части и сварить их вместе, даже большая точность здесь не требуется. Затраты небольшие: шпильки, гайки, сварочная проволока и квадратная труба. Независимо от того, насколько вы сэкономили деньги, теперь у вас будут свои металлические тиски, даже если их сломаете, то как как это ваша работа, сможете легко отремонтировать.

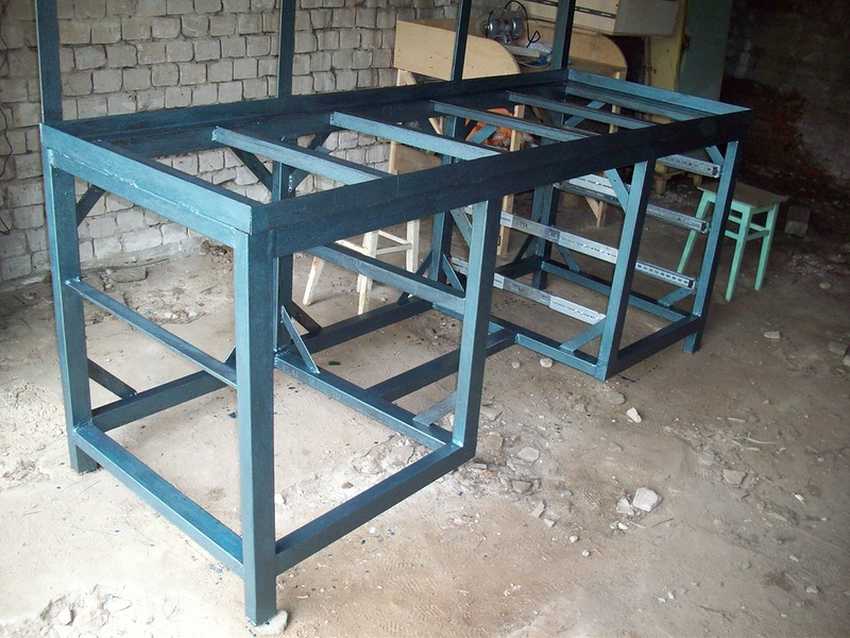

Монтаж каркаса верстака и основы для столешницы

Прежде чем приступать непосредственно к сборке, внимательно посмотрите на заготовленный чертеж. Еще раз убедитесь, что размеры будущего верстака вписываются в размеры помещения, где будет стоять ваш слесарный инструмент (гараж, сарайчик или мастерская). Монтаж стола начинается с создания каркаса:

1. Из уголка отрежьте 4 ножки одинакового размера.
2. Соедините их вверху горизонтальными перекладинами из того же материала. Используйте сварку. В результате должен получиться прямоугольник (вид сверху) заданного размера.
3. Дополнительно сделайте линию жёсткости, ещё раз скрепив ножки таким же способом горизонтальными перемычками примерно на высоте 15 см от пола.
4. Если у вас предусмотрена тумба с ящиками сбоку под крышкой верстака, то для неё приварите пару дополнительных опор.

После этого можно приступать к сборке столешницы:

• сделайте по периметру горизонтальных металлических перекладин отверстия для болтового соединения;
• нарежьте доски по длине стола;
• уложите их друг к другу без щелей и просветов, закрепите в таком положении;
• сделайте отверстия в древесине, совпадающие с отверстиями в уголке.

Как сделать слесарный верстак своими руками: советы по изготовлению металлического самодельного оборудования

• Особенности конструкции
• Этап проектирования
• Рекомендации по изготовлению

Если предполагается проводить столярные работы, то можно изготовить своими руками верстак из дерева. В противном случае предпочтение стоит отдать конструкции из металла

Определившись с размерами оборудования, следует обратить внимание на некоторые особенности конструкции:

• Станину верстака лучше всего изготовить из металлического уголка или трубы квадратного сечения. При этом следует брать сталь толщиной от 3 до 5 мм и шириной 30−50 мм.
• Конструкция стационарного верстака должна быть сварной, так как болтовые соединения могут не только мешать, но и снизят жесткость.
• Столешница изготавливается из листа металла и при выборе его толщины необходимо подумать о жесткости, также устранении возможных вибраций.
• Если часть заготовок будет подвергаться ударной обработке, часть столешницы следует изготовить из металла, толщиной от 15 мм.
• Форма столешницы может быть любой, но П-образная менее удобна при работе. Если верстак будет оснащаться дополнительным оборудованием, например, для гибки металла, то такие устройства следует размещать на торцах.
• Ящики, предназначенные для хранения инструмента, заготовок и других предметов, лучше сделать выдвижными, чтобы в них не попадала стружка.
• Тумбочки не должны занимать все свободное пространство под столом.
• Поверхность столешницы должна быть ровной без различных углублений и бортиков. Аналогичные требования предъявляются и к покрытию пола.
• Если на верстаке будет установлено электрическое оборудование, металлические части стола необходимо заземлить. Для создания комфортных условий работы следует подумать о розетках и освещении.

Этап проектирования

Также можно начать изготавливать верстак металлический слесарный своими руками от стены, к которой крепится основной элемент конструкции. Из положительных моментов этого способа стоит отметить возможность быстро вносить изменения конструкцию.

Однако есть и недостаток — отсутствие заранее продуманного плана может стать причиной создания не самой продуманной конструкции.

Второй способ заключается в составлении чертежа будущего верстака и в соответствии с ними осуществляется подбор материалов. В такой ситуации стоимость оборудования может оказаться выше, но при этом конструкция будет хорошо продумана. По какому пути стоит пойти, решает только мастер.

Столешницу стоит изготовить из досок, а сверху накрыть листовым металлом толщиной в 2 мм

Здесь особое внимание необходимо уделить древесине, которая должна быть хорошо высушена, чтобы в будущем поверхность под металлом не начала искривляться

Каркас полок и другие не силовые элементы конструкции можно изготовить из уголка 20х20х3 мм. Силовая полка выполняется из древесины толщиной около 20 мм, после чего может быть обшита стальным листом. Для изготовления остальных полок можно использовать фанеру.

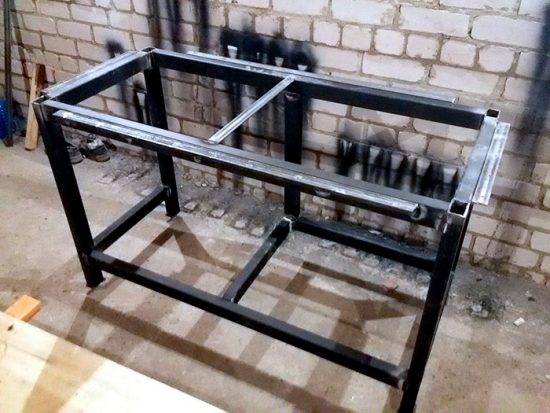

Из уголка нарезаются заготовки необходимой длины и затем с помощью сварки соединяются. Опорные пластины, прикрепленные к ножкам, способны сделать конструкцию достаточно устойчивой.

Однако их можно прикрепить к полу, используя анкерные болты или шурупы с шестигранной головкой.

Выбираются крепежные элементы в зависимости от материала пола. Заключительный этап изготовления станины предполагает ее обработку краской.

Для столешницы потребуются следующие материалы:

• Уголок металлический 20х20 мм.
• Доска толщиной 50 мм.
• Стальной лист толщиной в 2 мм.

Перед началом сборки столешницы, деревянные элементы стоит покрыть огнеупорным составом, который способен защитить доски не только от искр, но и жуков-короедов. Когда доски будут плотно уложены, столешница накрывается листом железа и выравнивается.

После этого по контуру верстака укладывается уголок 20х20 и крепится с помощью болтов к основанию. Для удобства работы на оборудовании стоит использовать крепежные элементы с потайными головками.

Для изготовления ящиков листовой металл раскраивается в соответствии с чертежом, и ему придается необходимая форма. После этого конструкцию остается сварить по углам и вставить в направляющие верстака. Когда все работы по его изготовлению будут завершены, можно начать устанавливать дополнительное навесное оборудование.

Финальные работы: установка инструментальной панели, столешницы и полок верстака

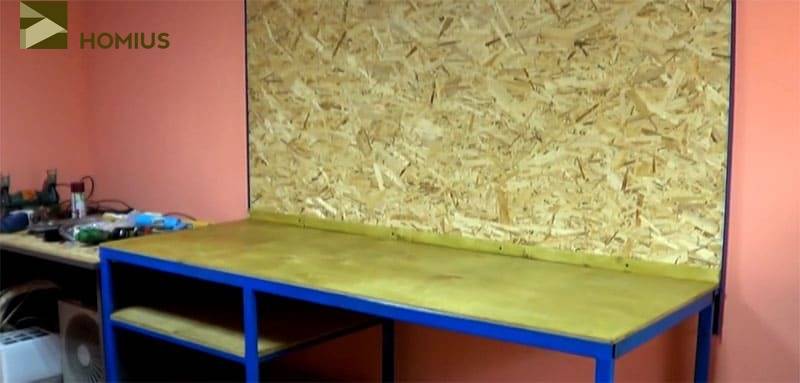

Когда краска окончательно просохла, верстак был перемещён внутрь мастерской, после чего я приступил к финишным работам. Первым делом была разрезана по размерам ОСП-4 (её размер 2,5×1,25 м). В моём случае было необходимо лишь отпилить её по длине, укоротив на 50 см, которую я закрепил на уголках рамы обычными саморезами. Для этого в уголках были просверлены отверстия. Расстояние между ними не имеет значения, а значит, этот параметр каждый выбирает для себя сам. Но стоит иметь ввиду, что сама плита установлена спереди, а фиксирующие саморезы вкручиваются сзади. Это значит, что, при малом количестве крепежей и большом весе инструмента на панели, возникает опасность обрушения.

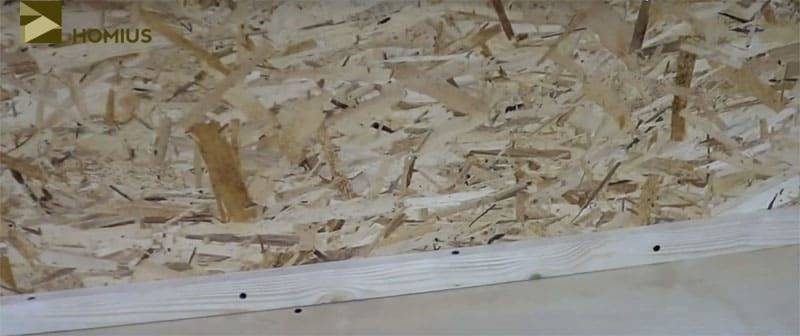

Крепим ОСП при помощи саморезов к уголку

Столешница верстака и как её закрепить

Столешницу я решил сделать из фанеры, толщиной 12 мм, но если вы планируете укладывать на этот верстак очень тяжёлые детали с рёбрами, можно уложить и более прочный материал, вплоть до стального листа. Закреплена фанера на саморезы по металлу к профильной трубе рамы. В столешнице я сделал потай, чтобы шляпки саморезов не выпирали наружу.

Укладка и фиксация столешницы из фанеры на верстак

Окончание строительных работ: изготовление полок

Полки были выполнены из ДСП толщиной 16 мм. Здесь единственной сложностью (для некоторых) может стать выпиливание пазов под ножки, чтобы плита полностью закрыла проём. Но не стоит это игнорировать. В противном случае в оставшуюся щель будут проваливаться детали.

Одна полка готова, осталось ещё две

Остаётся лишь уложить рейку, которая скроет щель между столешницей и инструментальной панелью. Это придаст законченный вид верстаку. Но у меня в планах был ещё и монтаж подсветки, которая необходима при работе. Основание под неё было также изготовлено из фанеры и закреплено вверху при помощи мебельных уголков.

Рейка, закрывающая щель между столешницей и панелью, придаст завершённый видСверху была закреплена полочка для подсветки

Естественно, все элементы из дерева нельзя оставлять без защиты. Возможно, в дальнейшем я придумаю что-либо более прочное, но в этот раз я просто покрыл их тремя слоями лака. Теперь можно взглянуть на полученный результат.

Вот такой верстак теперь стоит в моей мастерской

Из какого материала лучше сделать верстак в гараж своими руками

Существует несколько вариантов изготовления рабочего стола. По типу применяемого для изготовления материала верстаки бывают:

• деревянными;
• металлическими;
• комбинированными.

В комбинированных верстаках используется деревянная основа и металлический лист в качестве усилителя столешницы. Кроме этого, в конструкции присутствуют металлические гребенки, а также винты с нанесенной резьбой. К комбинированным устройствам относятся металлические столы с ящиками и полками для инструмента, изготовленными из дерева.

Преимущества и недостатки деревянного верстака в гараже

Выбор материала для изготовления стола в первую очередь определяется его назначением. Деревянный верстак в гараже обычно устанавливается в тех случаях, когда требуется быстро организовать рабочее место для выполнения несложных операций. Для создания каркасной части можно использовать доски размером 4х8 см или брус величиной 5х10 см. Прямоугольное основание собирается с учетом стандартных габаритов, а его компоненты фиксируются гвоздями или саморезами.

Деревянный верстак устанавливается в тех случаях, когда необходимо быстро организовать рабочее место

Чтобы усилить конструкцию, в верхней и нижней частях между ножками устанавливаются деревянные распорки. Нижние, которые располагаются на высоте 15 см от пола, можно применять в качестве основы для полки. Для сборки столешницы подойдет строганая шпунтованная доска из дуба или бука. Можно также использовать пару листов влагостойкой фанеры толщиной 1,8 см, которые проклеиваются между собой и обшиваются по краю.

Для создания своими руками верстака в гараже из дерева не требуется особых усилий и навыков обращения со сварочным аппаратом. Набор инструментов минимален (электрический лобзик и дрель), а сам процесс занимает гораздо меньше времени, чем изготовление металлической конструкции.

С другой стороны, деревянный стол имеет и множество недостатков:

• не способен выдерживать значительные силовые нагрузки;
• рабочая поверхность не предназначена для установки нескольких инструментов, что не позволяет одновременно использовать тяжелые слесарные тиски и производить заточку или сверление;
• деревянная станина недолговечна;
• древесина плохо реагирует на влажность и контакт с различными красками, маслами и другими веществами;
• существует опасность возгорания.

Минусом деревянного верстака считается неспособность выдерживать большие силовые нагрузки

Преимущества и недостатки металлического верстака для гаража

Чтобы собрать стол сварщика своими руками, потребуется специальное оборудование и навыки обращения с ним. Элементы верстака соединяются методом сварки. Качественно изготовить металлическую конструкцию под силу далеко не каждому мастеру. К тому же стол получается очень тяжелым, да и сам материал, в отличие от древесины, стоит недешево.

Статья по теме:

С другой стороны, у верстаков в гараже из металла имеется немало преимуществ, которые по достоинству оценят многие автовладельцы:

• компактность с высокой степенью надежности;
• способность выдерживать серьезные механические нагрузки;
• увеличенный вес конструкции, делающий ее более устойчивой;
• большой выбор модификаций (конструкция может быть складной, передвижной, укороченной или с откидной столешницей);
• прочность и надежность всех соединений;
• пожаробезопасность;
• долговечность и простота в уходе;
• отсутствие острых углов делает столешницу безопасной;
• рабочая поверхность позволяет устанавливать два комплекта тисков;
• за счет высокой прочности материала на столе можно выполнять резку и распиловку, а также шлифовку и обточку металлических и деревянных деталей;
• пространство под столешницей можно использовать для установки полок, органайзеров, сетки и ящиков для инструмента;
• металлическая стружка не повреждает поверхность.

Три ошибки

Любители, порой, судя по их конструкциям, очень опытные, знающие и прилежные, иногда делают себе верстаки, на которых, образно выражаясь, можно танк кувалдой разнести. Времени и труда на них уходит много, а денег вряд ли меньше, чем на хороший фирменный любительский верстак. Повторение в конструкции для собственного пользования промышленных прототипов, предназначенных для интенсивной работы в 3 смены и статическую нагрузку более чем в тонну, при сроке службы от 20 лет – одна из типичных ошибок разработки верстаков собственной конструкции.

Любительский верстак, надежный, но излишне сложный, тяжелый и громоздкий

Вторая – пренебрежение вибрациями. Не явно ощущаемой «игрой» или «отдачей», а мелкой дрожью, существенно затрудняющей работу и снижающей ее качество. Особенно сильно вибрации сказываются в верстаках на металлической станине.

Третья – повторяют столярные или слесарные верстаки; возможно, с некоторыми доработками под свою руку. Между тем конструкций верстаков для домашних/любительских работ разного характера немало. Бывают верстаки более или менее специализированные или, наоборот, универсальные, временные из подручных материалов и др.

Подготовка к конструированию

Оптимальный размер ширины столешницы равен 60–75 см. Длина подбирается из расчета свободного пространства. Минимальная составляет 70 см, максимальная – 2,5 метра. Края стандартной столешницы делают на 0,5–1 см шире основания.

Из материалов потребуются:

1. Доски толщиной 5–6 см.
2. Листовое железо для столешницы.
3. Фанера для стенок, ящика, стенового щита.
4. Стальные полосы по 0,4 см. Из них делают направляющие и кронштейны.
5. Металлические углы размером 40х40х3 мм. Они нужны для силового каркаса, ограничителей столешницы, задней стенки.
6. Трубы четырехгранные сечением 50х50х3 мм, предназначенные для каркаса.
7. Анкерные болты, шурупы, саморезы.
8. Лак, краска, раствор антисептика.

Из инструментов потребуется следующее:

• сварка, электроды;
• рулетка, уровень;
• дрель, шуруповерт;
• электролобзик;
• болгарка;
• диски (по металлу и для шлифовки).

Детали раскраивают согласно размерам чертежа, где стандартная высота верстака в гараже должна быть обязательно учтена. Далее нарезают металлические элементы. Верстак можно сделать со встроенными домкратами, винтовыми или гаечными, для изменения высоты.

Стандартные параметры для роста 185 см:

• полная высота верстака – 95 см;
• толщина столешницы – 6+2 (изменение расстояния при сварке) см;
• высота каркаса – 87 см;
• длина столешницы – 220 см;
• ширина 60–75 см;
• ширина под боковые тумбы – не более 75 см с каждой стороны.

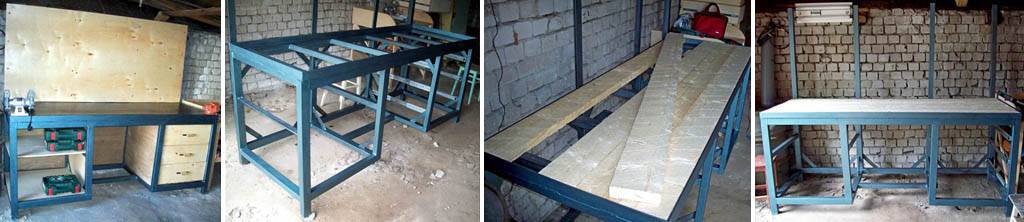

Этапы работы

Последовательность изготовления верстака для гаража выглядит следующим образом:

1. Сборка каркаса. Сварочные работы производят с учетом того, что сверху будет привариваться стяжка уголков для досок. В первую очередь соединяют продольные и боковые четырехгранные трубы. По центру с равным интервалом приваривают поперечные трубы для усиления конструкции.
2. К каркасу крепят 4 четырехгранные ножки высотой 87 см, укрепляя угол жесткости угловыми перемычками.
3. Из труб сваривают скелет под ящики по принципу квадрата. Для устойчивости соединяют угловыми и прямыми перемычками в местах стыка. По бокам приваривают прямые перемычки с просверленными местами для креплений ящиков или полок.
4. Собирают и приваривают верхний каркас из уголков для фиксации досок столешницы. По всему периметру просверливают дырки для соединения досок с каркасом.
5. Из уголков к задней стенке столешницы приваривают уголок, равный ширине стола. С ним соединяют 4 вертикальных уголка. В уголках просверливают отверстия под установку стенового щита.
6. По периметру стола приваривают кронштейны из стальных полос для крепления стенок из фанеры. В них делают отверстия.
7. Дерево обрабатывают раствором антисептика. Также необходимо сделать обработку металла, чтобы не началась коррозия из-за перепадов температуры и попадания влаги.
8. Укладывают доски, оставляя по нескольку миллиметров зазора между деревом и металлическим краем. Затем крепят к каркасу саморезами. Поверхность шлифуют. Обработанный от коррозии лист железа прикрепляют к столешнице с помощью шурупов.
9. Собирают ящики. Прикручивают к ним направляющие салазки.
10. Скручивают фанерный каркас стола.
11. Устанавливают ящики, полки.
12. Крепят задний стеновой щит.

Отсек столярного стола для переносного ящика

Средний модуль изготавливается во всю высоту подверстачья для усиления жесткости столярного верстака. Для корпуса возьмите ДСП толщиной 16 мм и вырежьте две боковины, дно и крышку.

Корпус среднего модуля: 1 – схема каркаса; 2 – боковая стенка; 3 – нижняя и верхняя панели.

Прикрепите к боковинам направляющие планки, соберите каркас на шурупах и установите вплотную к правому блоку.

Подготовьте детали для выдвижного ящика.

Чертежи элементов ящика: 1 – длинная стенка; 2 – короткая стенка; 3 – днище; 4 – передняя накладка; 5 – рейка.

Циркулярной пилой выберите пазы в стенках, что можно сделать обычным диском. Выставьте глубину пропила 6 мм, а ширину 8 мм. Прогоните все четыре детали. Сдвиньте продольный упор пилы на 2 мм и выполните пробный пропил. Проверьте паз и отрегулируйте упор, если нужно. Прогоните остальные заготовки.

Соберите модуль и установите снизу рейки, защищающие кромки ДСП от сколов и обеспечивающие более «гладкий» ход.

Закрепите лицевую панель шурупами и поставьте ящик на место.

Монтаж слесарных тисков на верстак

Закрепить тиски на слесарный верстак, задача вроде не сложная, но есть свои нюансы. Первый шаг, это рассчитать и просверлить отверстия для крепления. Проверти, что они нормально проходят в тисках и столешнице. Для того, чтобы обеспечить некоторую дополнительную защиту от повреждения рабочей поверхности стола, подложите кусок стальной пластины выше и ниже поверхности стол. В данном случае использовалась 75мм оцинкованная сталь, которую разрезают с биметаллической пластинкой до 165мм кв. После того, как все отверстия просверлены ложите верхнюю пластину в нужном положении, и вставляете боковые болты через шайбы, затем затягиваете нижние болты.

Источник фото www.davidfindlay.com.au/mounting-a-vice-to-a-rack-it-work-bench/
