Вентиляция в натяжном потолке в ванной комнате
Натяжные конструкции все чаще используются для ванной комнаты. Они привлекают интересным дизайном, разнообразными цветовыми сочетаниями. Придают интерьеру ванной легкость, изящество, зрительно увеличивают объем маленькой комнаты.
Отличительная особенность — полная герметичность. Натяжное пластиковое полотно не способно пропускать воду, что полезно при затоплении соседями сверху. Но вентиляция под натяжным полотном отсутствует. После установки будет собираться конденсат, а значит, появится плесень. Следует помнить, что из-за разницы давления под и над полотном, оно будет колебаться при открытии двери, а при нагревании воздуха способно провиснуть. Этого можно избежать, установив вентилирование потолочного пространства.
Натяжная конструкция имеет свои особенности, влияя на схему установки вентиляции. Последовательность действий такая:
- Проложить необходимые коммуникации, надежно их закрепить.
- Натянуть полотно.
- Определить места установки решеток вентиляции.
- Закрепить клеем протекторное кольцо там, где планируется отверстие для решетки.
- Когда кольцо надежно держится на полотне, внутри лишний материал удаляется.
- Внутри получившегося отверстия закрепляется вентиляционная решетка.
Принудительная же вентиляция в натяжном потолке в ванной комнате крепится на заранее подготовленную платформу, так как вытяжка слишком тяжелая для натяжного полотна. В остальном же схема установки вентилятора под натяжным потолком дублирует описанную выше.
Более полную информацию об устройстве вентиляции натяжного потолка смотрите тут >>>
Меры безопасности и возможные проблемы при установке
Несмотря на то что система противопожарной сигнализации должна устанавливаться квалифицированной организацией с соблюдением всех требований и норм, иногда владельцы квартир собственноручно пытаются монтировать устройство. Самостоятельная установка пожарных датчиков возможна, но следует соблюдать определенные правила безопасности:
- Во время монтажных работ разрешается использовать только специальные стремянки или лестницы – любые подручные средства категорически запрещены.
- К монтажу и техническому обслуживанию системы пожарной безопасности допускаются специалисты со знанием инструкций и специфики работы.
- Инструменты, применяющиеся в процессе, должны иметь изолированные рукоятки.
- Вначале необходимо измерить напряжение между фазами с помощью переносного вольтметра.
- Перед установкой элементов системы обязательно проверить прочность крепления пожарных извещателей на подвесном потолке или натяжной конструкции.
Распространенные проблемы при монтаже и эксплуатации
Проблема №1: нарушение работы одного детектора при исправности всех остальных.
Способ устранения: проверить установленные дымовые сенсоры, и, по необходимости, демонтировать их. При этом нужно учитывать, что если показатели напряжения различны, то проводка для пожаротушения и сигнализации должна быть расположена в отдельных коробах. При открытой прокладке расстояние между кабелями и другими системами коммуникации не должно составлять менее 0,5 м.
Проблема №2: отсутствие тревожного сигнала.
Способ устранения: проверить монтажную поверхность, развернуть оптический индикатор аппарата по направлению к главному входу.
Проблема №3: неисправность батареек.
Способ устранения: если датчик установлен на самом полотне потолка, то поменять систему питания будет довольно легко – потребуется всего лишь аккуратно открутить прибор от его платформы. При монтаже аппарата внутри подвесного потолка нужно будет частично демонтировать потолочное полотно.
Таким образом, главным требованием к установке пожарного детектора остается его эффективная последующая работа. При выборе устройства желательно отдавать предпочтение надежным производителям, модели которых гарантировано прослужат несколько лет.
Владельцу помещения лучше положиться на квалифицированных специалистов, способных рассчитать количество извещателей и создать правильную схему их расположения – только при грамотной установке возможна эксплуатация пожарных датчиков без сбоев и неисправностей.
Варианты подключения
Самое сложное в установке вентилятора – это правильно его подключить. Для этого вам необходимо выбрать из предложенных вариантов наиболее удобную для вас схему подключения.
- Самая простая схема – подключение прибора к отдельному шнурковому или клавишному выключателю, который приобретается отдельно и присоединяется с помощью провода согласно инструкции производителя.
- В качестве более рационального решения можно использовать схему подключения, которая обеспечит синхронизацию работы вентилятора и выключателя света в ванной. Такой способ подключения лучше всего реализовать на этапе ремонта ванной.
- Наиболее удобным вариантом является установка прибора со встроенным или подсоединенным таймером. Вентилятор, оснащенный таймером, будет включаться самостоятельно через заданный промежуток времени, обеспечивая наиболее качественную и эффективную вентиляцию.
Нестандартным и нераспространенным решением является подключение устройства с датчиками влажности. Стоимость такого прибора достаточно высока, однако он как нельзя лучше подойдет к условиям ванной комнаты.
ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Ванная комната: варианты бюджетного ремонта
Установка вентиляционных решеток
Вентиляция подвесного потолка предполагает обязательное наличие вентиляционных решеток.
Установка вентиляционных решеток в натяжной потолок происходит следующим образом:
- перед натягиванием потолочного полотна определяется место будущего расположения решеток. При выборе естественной вентиляции это обычно противоположные углы помещения по диагонали друг от друга. В искусственном варианте вентиляционной системы это места отводов;
- далее осуществляется установка закладной платформы на месте будущего размещения вентиляционных решеток (материал платформы может быть любой — подойдет и фанера);
- после натягивания полотна наощупь отыскиваются закладные и по их контуру делаются отметки под отверстия на полотне для крепления решеток вентиляции;
- в намеченные места приклеиваются протекторные кольца (это необходимо для того, чтобы избежать разрыва потолочного полотна);
- убедившись в герметичном прикреплении к натяжному потолку колец, внутри них делаются отверстия;
- в проделанных отверстиях при помощи саморезов закрепляются вентиляционные решетки.
Вентиляционные решетки в настоящее время часто имеют декоративный вид, поэтому можно не опасаться за то, что презентабельность натяжного потолка может быть испорчена. Решетки создаются из различных материалов и бывают:
Пластиковые решетки
Цена пластиковых решеток наиболее приемлема по сравнению с изделиями из других материалов, а их биологическая стойкость очень высока — пластик совершенно не подвержен коррозийным процессам.
Единственный, но очень существенный минус — деформация и изменение цвета пластика под воздействием света.
Благодаря небольшому весу пластиковых решеток они наиболее часто используются при создании вентиляций в натяжных потолках.
Алюминиевые решетки
Положительными качествами алюминиевых решеток являются легкость данного материала и его относительно высокая прочность. Но есть и отрицательная черта — стоимость решеток из алюминия несколько выше, нежели из пластика.
Стальные решетки
Несомненным плюсом решеток из стали является их высокая прочность, а, следовательно, и долговечность. Именно поэтому их чаще всего устанавливают в производственных помещениях. Однако, в отличие от предыдущих вариантов, данные изделия продаются по более высокой цене и имеют достаточно большой вес.
Как сделать вытяжку под натяжным потолком
Монтаж вытяжной конструкции — достаточно сложная задача. Однако справиться с ней можно самостоятельно, обладая определенными знаниями и умениями. Чтобы предотвратить возможные проблемы, необходимо привлечь опытных специалистов, которые знают, что необходимо для установки вытяжки.
Перед установкой ПВХ необходимо выполнить ряд обязательных операций:
- теплоизоляция бетонного основания потолка, что позволит значительно снизить количество конденсата;
- герметизация всех швов и мест соединения потолочных и стеновых конструкций;
- укрепление поверхности основания потолка при помощи специальных строительных составов. Это предотвратит осыпание штукатурки и частиц бетона;
- все деревянные поверхности потолка должны быть обработаны антисептиками и антипиренами;
- межпотолочное покрытие обрабатывается специальными веществами от проникновения грызунов и насекомых.
После того, как основание потолка подготовлено, можно приступать к прокладке вентиляционных каналов, после чего будет произведена установка ПВХ
Особое внимание нужно уделить установке вентиляционных решеток, которые будут отвечать за воздухообмен
Монтаж этой конструкции осуществляется по следующей схеме:
- перед установкой ПВХ полотна необходимо закрепить воздуховоды, протянуть проводку, зафиксировать короб для вытяжки под натяжной потолок, проверить герметичность всех стыков;
- после этого производится монтаж ПВХ полотна, в котором аккуратно вырезают отверстия согласно с размером вентиляционных решеток;
- чтобы отверстия под вытяжку в натяжном потолке не привели к деформации, на них надевают протекторные кольца, после чего в образовавшемся проеме монтируют и крепят вентиляционную решетку.
Как сделать вытяжку в натяжном потолке в ванной
Если в ванной комнате есть функционирующая вентиляция, никаких проблем с монтажом не будет. Чтобы она работала хорошо, достаточно будет в противоположных сторонах ПВХ конструкции установить вентиляционные решетки. Фиксировать их нужно с помощью клеевого состава. Решетка будет прикреплена к внешней поверхности, после чего с внутренней стороны нужно вырезать часть пленки.
Если в ванной комнате отсутствует вытяжная конструкция, необходимо будет установить ее самостоятельно. Для обеспечения воздухообмена нужно установить искусственную систему вентиляции. Для этого подготовить все элементы системы, включая нагреватель, вентилятор и воздушные фильтры. Перед установкой ПВХ стоит проложить кабель каналы для прокладки электрической проводки, обеспечить установку вытяжки.
Специфика установки вытяжки в ванной комнате состоит в том, что смена воздушных масс должна происходить постоянно. В этом помещении могут скапливаться посторонние запахи, потому задачей вентиляции будет их своевременное удаление.
- определение мест для установки вытяжных труб;
- прокладка трубы для вытяжки под натяжной потолок, электрической проводки;
- фиксация всех элементов вытяжки к бетонному основанию потолка;
- монтаж натяжного потолка, включающий установку крепежных багетов и натяжение полотна;
- крепеж декоративных решеток, которые будут маскировать вентиляционные каналы.
Как сделать вытяжку в натяжном потолке в кухне
Установка вытяжки в натяжном потолке на кухне происходит по строгому регламенту, состоящему из ряда обязательных действий:
- К месту расположения вытяжного шкафа подводят электрическое питание. Все выключатели и розетки должны быть заземлены.
- При помощи простого карандаша необходимо разметить место фиксации конструкции в натяжном потолке. Если она будет находиться на значительном удалении от вентиляционной шахты, для циркуляции воздуха необходимо использовать плоские трубы, которые будут скрыты за натяжным потолком.
- После разметки на основу потолка накладывают крепежи, отмечают места для саморезов. В качестве крепежных элементов рекомендуют использовать анкерные болты.
- Подготавливают сборку воздуховода для вытяжки под натяжной потолок. Если он состоит из нескольких частей, они должны быть зафиксированы между собой герметиком.
- Вентиляционный короб присоединяют к шахте. Необходимо чтобы положение всех частей конструкции было правильным. Убедиться в этом можно при помощи строительного уровня.
- После того, как все надежно зафиксировано, можно переходить к монтажу ПВХ. Предварительно на нем нужно сделать отверстия и прикрепить к ним протекторные кольца. Через них выводят трубы, ответственные за воздухообмен.
Важно! Процесс монтажа завершают присоединением вытяжки с проводящим каналом. Чтобы конструкция была более эстетичной, можно установить декоративную вытяжку для натяжных потолков, которая подойдет к интерьеру кухонного помещения
Устройство вентиляции в потолке
Как известно, натяжные потолки способны удерживать воду в случае затопления соседями сверху. Это свидетельствует о том, что имеющееся пространство между поверхностью потолка и ПВХ полотном герметизируется. В случае если будет отсутствовать естественная вентиляция и вытяжка, то процесс циркуляции воздушных потоков будет нарушен, в результате чего на поверхности потолка может появиться грибок и плесень.
Даже если предварительно обработать поверхность специальными антисептическими средствами и пренебречь установкой вытяжки и вентиляционной системы, то это не будет являться гарантией, что через некоторое время потолок не будет поражен грибком. Как правило, узнать о наличии плесени можно по затхлому запаху, когда будет поражена большая часть поверхности.
Установка диффузоров и вентиляционных решеток
Многие могут сказать, что монтаж решеток вентиляции для натяжных потолков невозможен, вследствие специфики материала этого покрытия. Сомневающихся можем утешить, установить подобное оборудование в полотно можно, и этот процесс не сложнее подготовки отверстий под точечное освещение. Но о расположении решеток и диффузоров следует побеспокоиться заранее.
Если вентиляция помещения предусматривает наличие воздуховодов, то сначала полностью монтируется вся вентиляционная система, а после натягивается полотно натяжного потолка. Существуют круглые и квадратные воздуховоды из пластика, оцинковки или может использоваться гофрированная труба.
Чтобы узнать, как делать вентиляцию в потолке, и какие работы следует выполнить перед этим, каждому счастливому обладателю натяжного покрытия, необходимо ознакомиться с некоторыми инструкциями:
Решетки и диффузоры монтируются непосредственно в полотно, после его установки. В места соприкосновения его с полотном наклеивается специальное протекторное кольцо, которое предохранит материал натяжного потолка от разрыва.
- Кольцо клеится непосредственно на натянутое полотно, в месте выхода вентиляционного канала. Только после приклеивания материал покрытия внутри кольца можно удалить.
- После этой процедуры через полученные отверстия следует вывести воздуховод и прикрепить к нему диффузор или установить вентиляционную решетку, закрепив ее на обратной стороне кольца.
О достоинствах и необходимости вентиляции уже сказано немало, но следует понимать, что есть и определенные недостатки, связанные с монтированием в полотно вентиляционного оборудования, а в частности, решеток и диффузоров.
- Снижаются декоративные качества . Но с этим можно поспорить, так как современная промышленность выпускает вентиляционные решетки различных форм, цветов и оттенков. При желании можно подобрать такие устройства, которые будут практически незаметны глазу.
- Герметичность покрытия. Теперь натяжной потолок не особенно спасет от забытого открытого крана этажом выше.
- Повышается общая стоимость работ.
Как видите, натяжной потолок и вентиляция могут прекрасно сосуществовать, дополняя друг друга. Благодаря качественной вентиляционной системе такое покрытие будет долгие годы радовать вас идеальной гладью.

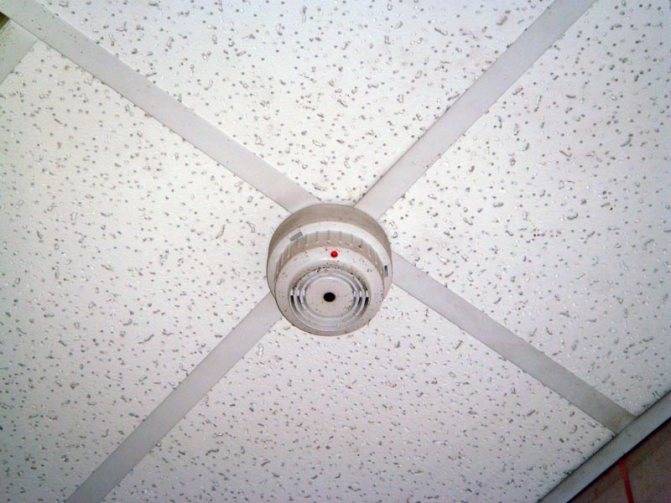

Натяжные потолки и датчики сигнализации
Вместе с натяжным потолком, помимо различных светильников, устанавливают элементы сигнализации и датчики. Прежде чем установить сигнализацию, необходимо правильно ее подобрать. Натяжные потолки и датчики устанавливают одновременно.
Разновидности датчиков
Датчики бывают:
- тепловые (реагируют на повышение температуры воздуха),
- детекторы дыма (в настоящее время они являются самыми популярными, их делят на точечные и линейные),
- комбинированные (сочетание теплового с дымовым),
- детекторы пламени (в основном применяют для производственных помещений).
Прежде чем устанавливать натяжные потолки и пожарные датчики, необходимо выяснить, какой вид извещателя подходит для вашего помещения.
Как установить датчики?
Порядок установки
Установка противопожарной сигнализации начинается с закрепления основной конструкции к потолку. Для этого используют плоскую платформу из пластика или фанеры. К ней прикручивают гибкие, металлические подвесы. Этими подвесами платформа крепится к бетонному основанию. Ее выравнивают по уровню с натяжной конструкцией и выводят провода вниз. Затем натягивают полотно и прорезают в нем нужное отверстие для будущего датчика. Подключают сигнальное устройство и закрепляют на место.
Количество извещателей напрямую зависит от площади помещения, и какое пространство сможет охватить для контроля один элемент сигнализации.
Стоит обратить внимание на то, что само местоположение пожарной сигнализации в документах не указанно, в них прописано только расстояние от углов до перегородок помещения. Лучше всего установить в местах, где будет самая большая площадь захвата помещения
Какие проблемы возникают при установке и как их решить?
Чтобы вероятность возгорания уменьшилась, можно воспользоваться европейским опытом. Суть его такова: автономный датчик содержит в себе функцию детектора возгорания и функцию оповещения. Установить его можно, однако в России существует ряд проблем по установке автономного устройства. Батарейки хватает на маленький срок. Возникают трудности с ее заменой. Как ее поменять? Естественно самому проблему можно решить. Надо аккуратно открутить датчик от платформы, не задев натяжного потолка и заменить батарейку. Но если прибор будет установлен за полотном, то придется обратиться к помощи специалиста для частичного демонтажа полотна.
Приобретая прибор, можно «наткнутся» на некачественный товар. Чтобы этого избежать, покупать прибор следует только у проверенных производителей, которые на рынке не один год. Чтобы натяжные потолки и датчики сигнализации были установлены качественно и прослужили долгий срок, работу необходимо доверить проверенным специалистам со стажем, которые не раз устанавливали извещатели в помещениях.
Они правильно рассчитают схему расположения элементов сигнализации. При качественно выполненной работе, сигнализация сработает при возникновении малейшей опасности.
Эффективность установленной противопожарной сигнализации зависит от правильного расположения и качества прибора.
Если выбрать проверенный и надежный датчик, который вмонтирует профессионал, то опасаться будет не чего.
Устройство приточного вентилирования
В жилых помещениях зачастую устанавливают приточную систему в виде моноблока. По сравнению с наборной установкой, моноблок приточной вентиляции работает практически бесшумно, да и спрятать его в подвесном потолке довольно просто.
В данном случае рекомендуется выбрать устройство с подогревом свежего воздуха. Так, в холодное время года помещение будет наполняться уличным воздухом, подогретым до оптимальной температуры.
При устройстве системы приточной вентиляции важно правильно определить место установки. Идеальные места для размещения – кухня, коридор или балкон
Не стоит устанавливать вентиляционный моноблок рядом с гостиной или спальней, поскольку в процессе работы устройства может наблюдаться заметный шум.
Отдайте предпочтение системе с качественной звукоизоляцией, благодаря которой вы сможете наслаждаться не только чистым воздухом в своем доме, но и тишиной
В частном доме можно установить системы в кладовой комнате, подвале или на чердаке. Это позволит изолировать источник шума, а значит, сэкономить на покупке моноблока.
Собрать и установить конструкцию можно самостоятельно, для чего вам понадобится ознакомиться с ее устройством:
- вентилятор. Именно он “затягивает” свежий воздух внутрь комнаты, значительно ускоряя процесс вентилирования;
- фильтры. Установка фильтров позволяет обезопасить помещение от попадания внутрь шерсти, пуха, пыли и выхлопных газов;
- нагревательный элемент. Подогревает воздух в холодное время года, при этом в целях экономии, для больших помещений, рекомендуется выбирать водяной калорифер;
- воздуховоды. Такие трубы могут изготавливаться, как из пластика, так и из алюминия или нержавеющей стали;
- система автоматического контроля. Регулирует самостоятельную работу системы вентилирования, позволяя вам не беспокоиться о переключении режимов.
Кроме этого, в комплектацию может входить увлажнитель и обеззараживатель воздуха. Главная составляющая приточной системы – воздушный клапан, необходимый для регуляции потока и блокировки попадания воздуха при выключенном режиме вентиляции.
Устройство вентиляции
Искусственная вентиляция отличается от естественной возможностью принудительно создавать и контролировать движение воздушных потоков требуемой интенсивности. К данной категории относятся и обычные бытовые вентиляторы для вытяжных отверстий, и дорогие сложные системы кондиционирования.
Выбирая оптимальный вариант системы, следует учитывать, что ее эффективность зависит от условий эксплуатации. Недорогие виды бытовой механической вентиляции обычно предназначены для установки на типовые вентканалы. Для более сложных систем требуется создавать отдельные воздуховоды, повышающие не только эффективность, но и общую стоимость.
Устройство бытовой принудительной вентиляции достаточно простое. Она является совокупностью различных элементов, активирующих или повышающих качество воздухообмена. Классическими элементами системы являются:
- Защитные решетки для вентиляционных каналов. Они защищают вытяжные отверстия от попадания внутрь мусора, насекомых, мелких грызунов, но не препятствуют движению воздуха.
- Воздушные фильтры. Оборудованная воздушным фильтром принудительная система вентиляции позволяет защитить помещение от мелкой пыли, летучего мусора. Существует огромное разнообразие фильтров различной степени очистки.
- Воздушные клапаны. Помогают регулировать воздушный поток, попадающий с улицы через воздухозаборник. Обеспечивают дополнительную защиту элементов вентиляции в холодное время года.
- Механический вентилятор. Основной нагнетающий элемент каждой принудительной системы, от которого зависит показатель производительности вентиляции.
- Звукопоглотители. Позволяют понизить уровень шума во время работы системы.
- Калорифер или рекуператор. Помогают уравнять температуру между поступающим и исходящим воздушными потоками. Использование рекуператора снижает энергозатраты на обогрев помещения.
- Воздуховоды и вентиляционные каналы. Трубы воздуховодов – обязательный элемент любой вентиляционной системы. По ним осуществляется подача свежего воздуха извне, регулировка движения по зданию и его отвод из помещений.
- Автоматические устройства климат-контроля. Отличаются разнообразием, стоимостью и набором функций. Например, компактный и недорогой приточный бризер tion о2 позволяет забыть о проветривании квартиры или офиса, обеспечивая круглосуточную свежесть при закрытых окнах.
Принудительная система нужна, когда естественная вентиляция не справляется. Самостоятельно проще всего организовать механическую вытяжку. Но наилучшим вариантом остается использование автоматических устройств климат-контроля. Они позволяют контролировать целый спектр параметров поступающего воздуха при любых погодных условиях.
Оптимальный выбор оборудования для создания качественной принудительной системы вентиляции зависит от типа помещения, в котором оно будет использоваться. В гараже не нужен ионизатор воздуха или система круглосуточного поддержания оптимальной температуры. Типовой квартире редко нужен отдельный рекуператор. Но он помогает заметно снизить расходы на отопление дома. Для каждого помещения существует рекомендованный набор устройств.
Расчет необходимого количества извещателей
Перед монтажом дымовых сенсоров требуется правильно рассчитать их точное количество для конкретного помещения. При этом необходимо учитывать тип устройств и предполагаемую схему подключения
Важно понимать, что в законодательстве каждого государства нормы установки будут различаться
В Российской Федерации обязателен монтаж не менее 2-х датчиков на одну комнату. В нормативных актах прописывается, что извещатели рекомендуется устанавливать на каждом участке потолка шириной в 0,75 м. или более, а также на элементах строительных конструкций с выступом на 0,4 м.
Таким образом, обособленная зона межпотолочного пространства должна быть оборудована:
- тремя датчиками, если они подключены к двухпороговому шлейфу реакции или к трем отдельным шлейфам с единым порогом срабатывания;
- четырьмя извещателями при попарном их включении в два разных шлейфа приборов с одним порогом;
- двумя устройствами со схемой попеременного срабатывания.
Как правильно рассчитать количество датчиков и схему установки
По нормативным актам извещатели должны устанавливаться в зоны, размер которых более 0,75 м, а также огражденных строительными элементами (конструкциями), выступающими из потолка на высоту (глубину) от 0,4 м.
По средним параметрам 1 извещатель перекрывает не более 25 м зоны под навесной, подвесной системой. Чтобы определить количество датчиков, необходимо брать в расчет сложность формы межпотолочного пространства – это зона с высокими рисками возгорания из-за наличия проводов, скопления теплого воздуха, отработанных газов.
Поэтому в каждом квадрате указанной величины нужно ставить:
- 3 извещателя с монтажом в шлейф приборов питания с 2-мя порогами срабатывания или в прибор питания с одним порогом срабатывания, но в три отдельных шлейфа;
- 4 датчика спаренного подключения в отдельные 2 шлейфа прибора с одним порогом срабатывания;
- 2 извещателя с условием выбора схемы подключения поочередного срабатывания приборов в количестве 2 единиц с возможностью замены неработающего датчика.
Получается, что дымовые извещатели за подвесным потолком нужны в количестве не менее 2 единиц при адресной системе срабатывания или не менее 3-х единиц при аналоговой системе. При подключении прибора с одним порогом срабатывания лучше устанавливать 4 аналоговых датчика, присоединяя их к двум шлейфам.
Правила монтажа:
- Если ставится проводной прибор или агрегат на батарейках, расстояние до стены должно быть не менее 0,1 м, от плит перекрытия 0,1-0,3 м. Ставить приборы в угловой зоне между стеной и потолочной поверхностью не рекомендуется – расстояние от светильника до датчика должно быть (по прямой линии) от 0,5 м.
- Требования к свободной зоне вокруг прибора – 0,5 м. Монтаж в запотолочном пространстве разрешен только при отсутствии системы вентиляции.
- Неадресные датчики подключаются к шлейфу прибора так, чтобы извещатель располагался над основным прибором, смонтированным в подвесную систему. В этом случае прибор оповещения оснащается световым индикатором.
Если монтаж системы оповещения врезной – используются термокольца, накладной – крепление извещателей на подвесном потолке производится сверху на базовое основание или несущие элементы конструкции. Перед началом работ необходимо изучить инструкцию от производителя, где упомянуты правила крепления, схема монтажа. Рекомендуется использовать кабели с медной жилой и негорючей оплеткой с сечением жилы от 0,5 мм.
Тестирование системы на предмет срабатывания производится только после проверки правильности подсоединения, а подключаются аппараты при полностью отключенном питании – малейшая ошибка может вызвать замыкание в цепи, что приведет к поломке приборов. Работы по формированию системы оповещения требуют опыта, представляют сложность для новичков, поэтому лучше поручить дело профессионалам.
Когда необходима установка датчиков
Нормы безопасности постоянно изменяются, поэтому собственникам жилья с подвесными потолками нужно регулярно отслеживать новые нормативно-законодательные акты. Так, некоторые владельцы уверенны, что именно уровень высоты потолка является основополагающим фактором в вопросе необходимости установки сигнализации. Однако это убеждение неверно – требования по противопожарной защите зависят не от высоты потолочного пространства, а исключительно от наличия и количества горючей кабельной нагрузки. Юридически это регламентируется следующими нормативными актами:
- свод правил 13130 от 2009 года с обязательным приложением «А»;
- таблица «А2», пункт 11 и примечание к п. 11 (норматив «Противопожарная защита»).
Как определить необходимость установки:
Шаг 1. Заглянуть за потолок, найти кабель, обеспечивающий питание, розеточные провода или силовую сеть.
Шаг 2. Выбрать максимально большой участок, проведенный в одном направлении более метра. Подсчитать количество кабелей, учитывая их марки, записать данные.
Шаг 3. Для каждого типа провода определить показатели горючей массы по любому справочнику производителей кабельной продукции, например, Кольчугинского завода.
Шаг 4. Провести расчеты по формуле: А×В=С, где А – численность проводки определенной модели и марки, В – горючая масса, а С – искомый параметр горючести. Расчет выполняется отдельно для каждого типа кабеля, затем все результаты суммируются.
Шаг 5. Сравнить получившийся показатель с законодательными нормативами:
- до 1,5 литра на метр – датчики на потолке устанавливать не требуется;
- от 1,5 до 1,7 л – пожаробезопасность обеспечивается в виде независимого запотолочного шлейфа сигнализации;
- 1,7 л и больше – необходимо устанавливать автоматическую систему пожаротушения. При высоте потолков менее 0,4 метров монтируется шлейф.
Расчет количества датчиков
В документах сказано, что точечные извещатели (и дымовые и тепловые) требуется монтировать в каждом потолочном отсеке с шириной 0,75 м и более, огражденном элементами строительных конструкций, выступающих из на 0,4 м из потолка и более.
Стандарты разных стран различаются. Британский стандарт BS5839 определяет, что датчики размещают так, чтобы их детекторные чувствительные элементы располагались ниже потолка на высоту от 2,5 до 60 см для дымовых, а для тепловых – от 2,5 до 15 см.
Если «перевести» регламентирующие документы, станет понятно, что каждый обособленный участок пространства между потолками должен иметь:
Три датчика, если они включены в шлейфы приборов с двумя порогами срабатывания или в три отдельных шлейфа приборов с одним порогом срабатывания.
Схема размещения пожарных датчиков
- Четыре извещателя, если они попарно включены в два разных шлейфа приборов с одним порогом.
- Два извещателя, если они подключены по схеме, требующей поочередного срабатывания не менее двух датчиков с обязательной гарантией возможности своевременной замены нерабочего.
- Два извещателя, если они подключены по схеме, когда достаточно срабатывание одного датчика.
Подведем неутешительные итоги. Несмотря на то, что нормы прописаны непонятным языком, резюмируем следующее:
- За потолком устанавливают обязательно извещатели в количестве двух штук, если они адресные.
- Не менее трех потребуется, если они аналоговые. Не менее четырех, если они аналоговые, а кроме того, подключены к двум шлейфам контрольного прибора с одним порогом срабатывания.
На видео можно в общих чертах ознакомиться с извещателем:
Установка в помещении одного адресного датчика разрешается, если система оповещения не 5 типа, система сигнализации не управляет тушением пожара, а также при гарантированном отсутствии негативных последствий от ложного срабатывания для людей.
Кроме того, следует соблюдать следующие меры безопасности:
Проводку систем пожаротушения и сигнализации с разным питающим напряжением прокладывают в отдельных коробах. Если выполняется открытая прокладка, а защиты от электромагнитных наводок нет, между жгутами с проводкой разного напряжения должно быть не менее 0,5 м. Между одиночными жилами это расстояние допускается снижать вдвое.
Мало кто займется установкой пожарной системы у себя дома за потолком. Такие вещи устанавливаются в организациях и поэтому выполняются таковыми, с серьезным подходом и соблюдением всех норм противопожарной безопасности.
Монтаж вентиляции в потолке ванной комнаты
Процесс установки потолочного вентилятора занимает минимальное количество времени при условии правильной подготовки и наличия знаний. Перед монтажом требуется тщательно продумать способы подключения вентилятора и при необходимости проложить кабель электропитания. Вся проводка должна быть спрятана в гофрированную трубу и располагаться под облицовкой. Для подключения устройства обычно используются трехжильные кабеля типа ВВГ – они позволяют подать на прибор ноль, заземление и фазу с выключателя. Только после прокладки кабеля можно приступать к установке вентилятора. Рассмотрим порядок выполнения работ.
Сборка воздуховода
Первым делом перед установкой подвесного или натяжного потолка собирается дополнительный вентиляционный канал, который одним концом вставляется в вентиляционную шахту, а другой выводится в уровень с будущим потолком и подсоединяется к вентилятору. Если используется жесткий воздуховод из ПВХ, его крепят к перекрытию с помощью специальных пластиковых держателей. Мягкую гофрированную трубу закреплять не обязательно, достаточно просто протянуть её от вентшахты до места установки вентилятора.
