Обозначение узо на схеме
Для защиты от утечек тока применяются выключатели дифференциального тока, или устройство защитного отключения (УЗО). В каждой новой квартире, новом доме это устройство становится необходимым оборудованием.
Однако, под общим названием могут продаваться устройства с принципиально различной внутренней конструкцией, которая определяет надежность работы всего УЗО. Конструкция может иметь различное расположение рычагов и кнопок управления, иметь стандартные или расширенные возможности подключения шин и проводов, но принципиальное значение имеет конструкция расцепителя УЗО. Он бывает электромеханический или электронный. Только как сходу отличить УЗО электромеханическое от электронного? Этот вопрос необходимо подробно осветить.
В чем отличие электромеханического УЗО от электронного

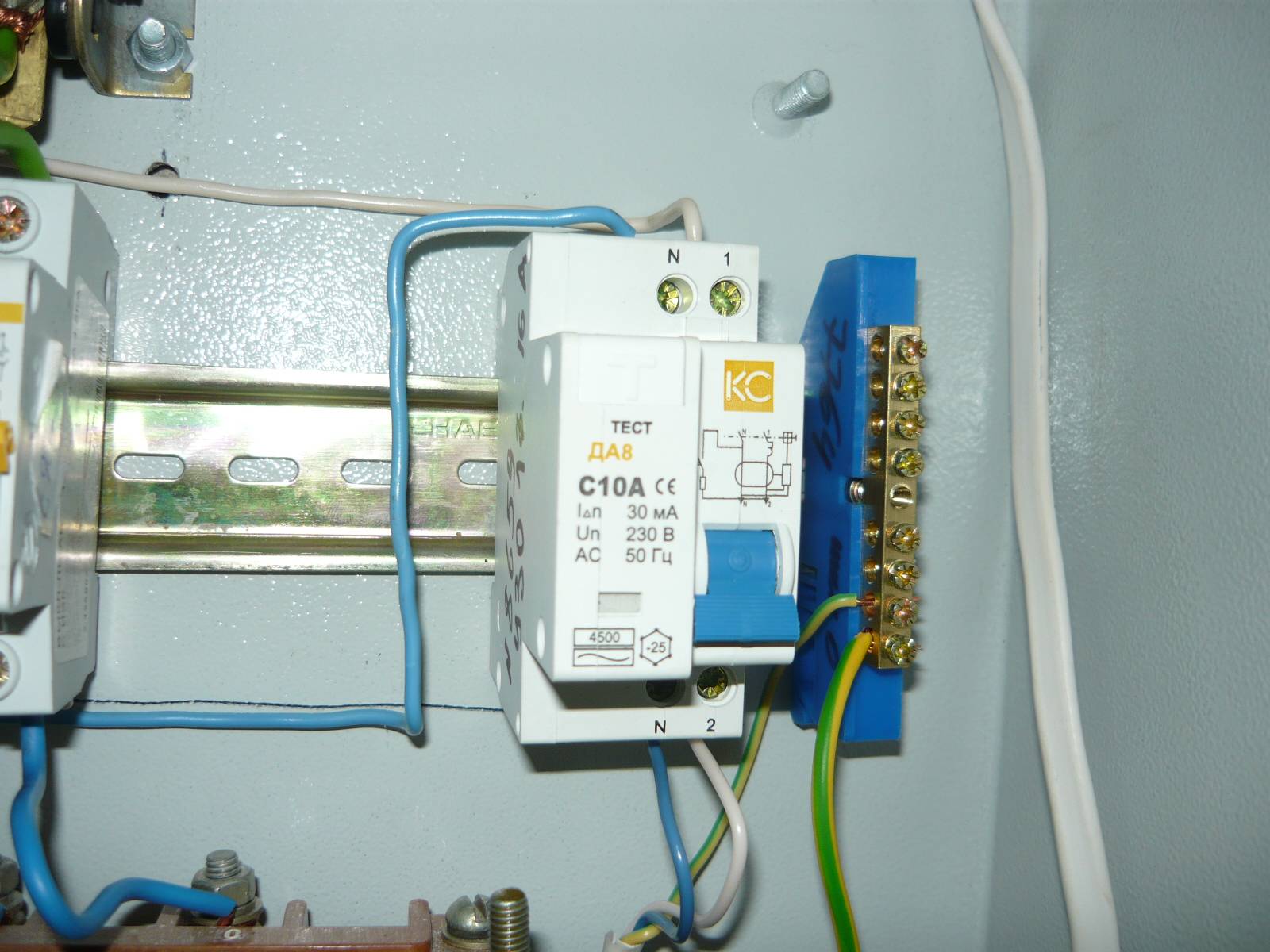

УЗО и дифавтоматы (это УЗО и автоматический выключатель в одном корпусе) по своему внутреннему конструктиву делятся на два вида: электромеханические и электронные. Это никак не влияет на рабочие параметры и технические характеристики
У многих сразу возникает вопрос: так в чем же их отличие? А отличие есть, и немаловажное: УЗО электромеханического типа сработает в любом случае, если на поврежденном участке появится ток утечки, не зависимо от напряжения в сети есть или нет. Основным рабочим модулем электромеханического УЗО является дифференциальный трансформатор (тороидальный сердечник с обмотками)
Если на поврежденном участке возникла утечка, то во вторичной обмотке этого трансформатора появляется напряжение, включающее поляризованное реле, что в свою очередь приводит к срабатыванию механизма отключения.
Электронные УЗО срабатывают при наличии утечки тока на поврежденном участке и только при наличии напряжения в сети . То есть, для полноценной работы устройству защитного отключения электронного типа необходим внешний источник питания. Это связано с тем, что основным рабочим модулем электронных УЗО является электронная плата с усилителем. И без внешнего питания эта плата работать не будет.
ХАРАКТЕРИСТИКИ УЗО
1. Производитель
2. Наименование модели. В данном случае буквы «ВД», в названии модели, означают Выключатель Дифференциальный
3. Рабочий ток. Максимальная величина тока, который данное УЗО может коммутировать. Другими словами, если на линии, которое защищает УЗО с рабочим током 25А будет нагрузка 30А, устройство выйдет из строя.
4. Параметры электрической сети. Здесь указываются два основных параметра под которые рассчитанное данное устройство: напряжение – 230В и частота – 50Гц. Это стандартные характеристики для бытовой электросети в России.
5. Ток утечки. Величина тока утечки, при котором сработает УЗО.
6. Тип УЗО. В данном случае это устройство «АС», для переменного тока. Подробнее все типы мы рассмотрим далее.
7. Рабочий температурный диапазон. От -25 до +40 градусов Цельсия.8. Номинальный условный ток короткого замыкания. Это величина возможного тока при КЗ, которое сможет выдержать УЗО без потери работоспособности, если будет защищена автоматическим выключателем соответствующего номинала.
9. Схема устройства УЗО
В зависимости от производителя, маркировки на устройствах могут незначительно отличаться, добавляться или убираться некоторые характеристики. Но основа везде одинакова и такие важные показатели как рабочий ток и ток утечки, указываются всеми и всегда.
Как вы уже поняли, обилие указываемых характеристик говорит о том, что УЗО бывают разными. В следующей части статьи мы подробнее рассмотрим все основные виды современных УЗО и области их применения. Эта информация поможет вам правильно выбрать дифференциальный выключатель тока для каждого конкретного случая.
Схемы подключения УЗО в однофазной сети
Большинство бытовых потребителей питаются по однофазной схеме, где для их электроснабжения используется один фазный и нулевой проводник.
В зависимости от индивидуальных особенностей сети однофазное питание может осуществляться по схеме:
- с глухозаземленной нейтралью (TT), в которой четвертый провод выполняет роль обратной линии и дополнительно заземляется;
- с совмещенным нулевым и защитным проводником (TN-C);
- с разделенным нулем и защитным заземлением (TN-S или TN-C-S, при подключении приборов в помещении отличия между этими системами вы не обнаружите).
Следует отметить, что в системе TN-C согласно требований п 1.7.80 ПУЭ не допускается применение дифференциальных автоматов, кроме защиты отдельных устройств с обязательным совмещением нуля и земли от прибора до УЗО. В любой ситуации при подключении УЗО следует учитывать особенности питающей сети.
Без заземления
Так как далеко не все потребители могут похвастаться наличием третьего провода в своей проводке, жильцам таких помещений приходиться обходиться тем, что есть. Наиболее простой схемой подключения УЗО является установка защитного элемента после вводного автомата и электрического счетчика. После УЗО актуально подключать автоматические выключатели для различной нагрузки с соответствующим током отключения. Заметьте, что принцип работы УЗО не предусматривает отключение токовых перегрузок и коротких замыканий, поэтому их обязательно устанавливают вместе с автоматическими выключателями.
Рис. 1: Подключение УЗО в однофазной двухпроводной системе
Такой вариант актуален для квартир с небольшим количеством подключаемых приборов. Так как при коротком замыкании в каком-либо из них отключение не принесет ощутимых неудобств, а отыскание повреждения не займет много времени.

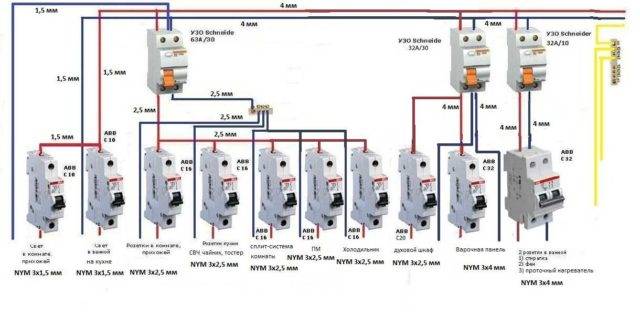

Но, в случаях, когда используется достаточно разветвленная схема электроснабжения, в ней могут использоваться несколько УЗО с различной величиной тока срабатывания.
Рис. 2: подключение УЗО в разветвленной однофазной двухпроводной системе
В этом варианте подключения устанавливаются несколько защитных элементов, которые подбираются по номинальному току и току срабатывания. В качестве общей защиты здесь подключается вводное противопожарное УЗО на 300 мА, за ним проводится нулевой и фазный кабель до следующего устройства на 30 мА одно для розеток, а второй на освещение, для ванной и детской устанавливается пара агрегатов на 10 мА. Чем меньший номинал срабатывания используется, тем более чувствительной будет защита – такие УЗО сработают при значительно меньшем токе утечки, что особенно актуально для двухпроводных схем. Однако устанавливать чувствительную автоматику на все элементы также не стоит, так как она имеет большой процент ложных срабатываний.
С заземлением
При наличии заземляющего проводника в однофазной системе применение УЗО более целесообразно. В такой схеме подключение защитного провода к корпусу приборов создает путь для утечки тока при нарушении изоляции проводов. Поэтому срабатывание защиты произойдет сразу при повреждении, а не в случае поражения током человека.

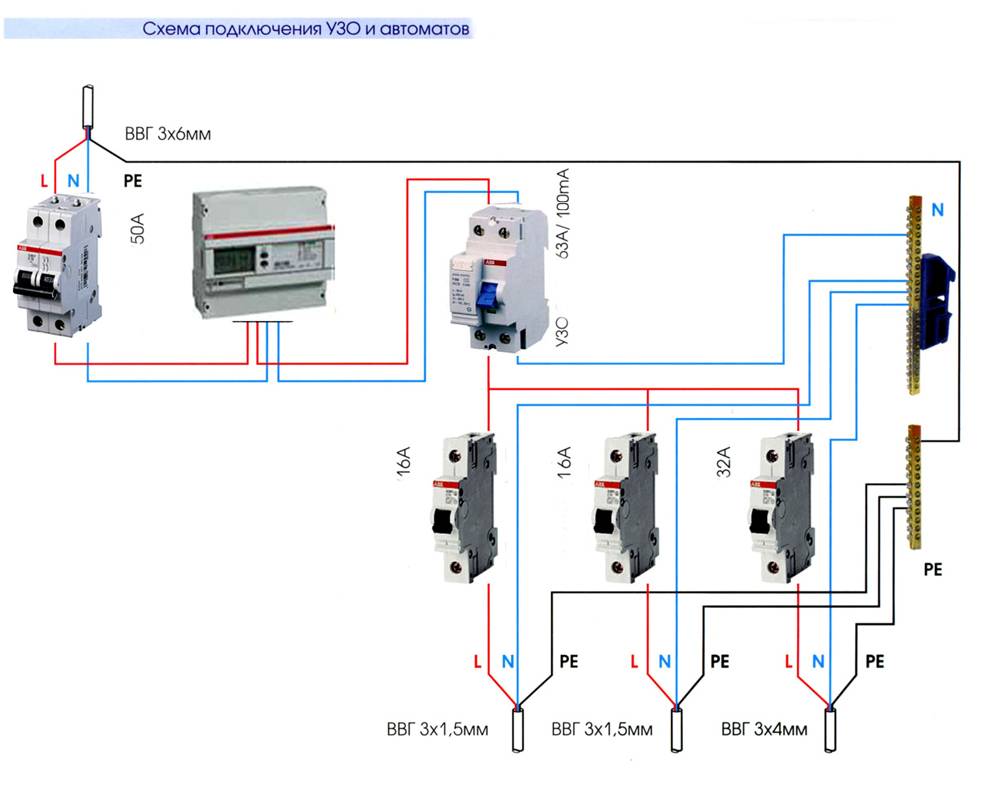

Рис. 3: Подключение УЗО в однофазной трехпроводной системе
Посмотрите на рисунок, подключение в трехпроводной системе производится аналогично двухпроводной, так как для работы устройства требуются только нулевой и фазный проводник. Заземляющий подключается только к защищаемым объектам через отдельную шину заземления. Ноль также может подводиться к общей нулевой шине, с нулевых контактов он разводится проводами к соответствующим приборам, подключаемым в сеть.
Как и в двухпроводной однофазной схеме, при большом количестве потребителей (кондиционера, стиралки, компьютера, холодильника и прочих благ цивилизации) крайне неприятным вариантом является зависание всех вышеперечисленных электронных схем с потерей данных или нарушением их работоспособности. Поэтому для отдельных устройств или целых групп можно установить несколько УЗО. Конечно их подключение обернется дополнительными затратами, но сделает отыскание повреждений более удобной процедурой.
Что надо учитывать при выборе УЗО
Для того, чтобы выбрать эффективное и безопасное устройство, необходимо знание некоторых факторов:
- Понимание назначения и принципа действия, выбранного вами аппарата;
- Точно знать его параметры и характеристики;
- Изучение нормативных документов, прилагаемых к устройству.
Немаловажную роль при выборе автомата имеет возраст вашей проводки, состояние и качество соединений. Новая квартира у вас или старая, есть ли поблизости трансформаторная подстанция, температурный режим помещения, где установлен электрощит – это факторы, которые влияют на выбор устройства, которое защитит вас в любых неблагоприятных ситуациях.
Типовая схема электросети дома должна выглядеть следующим образом:
- Вводной электрический щит;
- Электрощит на нижнем этаже;
- Электрощит на втором этаже;
- Каждый этаж дома имеет электрощит, оборудованный группой автоматов, причем индивидуально для каждой квартиры.
Различают типы УЗО, каждый из которых выполняет определенные задачи. Рассмотрим, по каким показателям происходит классификация УЗО.
Градация:
- тип утечки тока;
- время срабатывания;
- принцип отключения;
- количество полюсов.
Перед совершением покупки следует точно определиться, для чего вам необходим автомат и какую нагрузку он должен выдержать.
Для чего нужно УЗО, как оно устроено и как работает
УЗО — это устройство защитного отключения (альтернативное название — выключатель дифференциального тока, сокращенно ВДТ). Предназначено для отключения питания в случае возникновения аварийной ситуации, которая приводит к появлению тока утечки. Это возможно в двух случаях: при пробое изоляции на землю и при прикосновении человека к токоведущим частям.

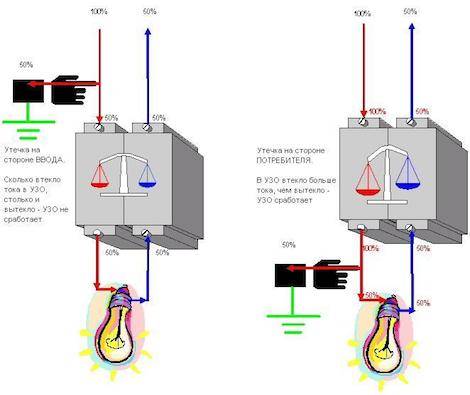

Эта картинка поможет представить принцип работы УЗО. В качестве нагрузки выступает лампа накаливания. УЗО сравнивает ток до и после нагрузки. Если разница превышает заданное значение, то устройство срабатывает и размыкает цепь
Принцип его действия можно сравнить с весами с двумя чашами. Сравнивается ток в цепи до и после нагрузки. Как только одна из чаш перевешивает, значит ток нашел «левый» или обходной путь. Чаще всего обходной путь — через пробой изоляции на землю, или через тело человека тоже не землю. То есть, по этому пути часть тока «утекло». Отсюда и название — ток утечки. Ток ушел не по проложенным проводам, а это опасно. И появление тока утечки — сигнал к отключению питания. В УЗО срабатывает реле, разрывая контакт и обесточивая сеть. Это принцип работы УЗО описанный простыми словами — для лучшего понимания назначения и принципа действия.
Как понять что такое ток утечки
Ток утечки возникает когда появляется пробой изоляции на корпус (провод перетерся, нагревательный элемент «пробило» и т.д.). Утечка — это когда вы прикоснулись к корпусу устройства, который находится под напряжением. Прикоснулись одной рукой и сами при этом стоите на токопроводящем полу без обуви или касаетесь еще какого-то заземленного предмета (батарей центрального отопления, например). Через ваше тело потечет ток, причем он «уйдет» через контур заземления, так как это путь с наименьшим сопротивлением. Это и будет тот самый «обходной» путь. В результате «вернувшийся» ток будет меньше и реле на УЗО сработает.
Но, обратите внимание! Прямое прикосновение сразу к фазе и нулю — не наш случай. В этом случае тело воспринимается как нагрузка, а не как утечка
А это штатная ситуация и защита не сработает. Поэтому работайте с электричеством одной рукой, в диэлектрической обуви. И никогда не прикасайтесь сразу к нулю и фазе.
Подключение УЗО в схему повышает безопасность. Особенно это актуально для влажных помещений, таких как санузел
Иногда защита реагирует на неочевидные вещи: соседи заземлились «не туда», плита с пьезорозжигом без заземления, стиральная машина или посудомойка подключены шлангом в металлической оплетке к металлическим же трубам. В общем, ситуаций, в которых образуется ток утечки, немало. Это все тоже токи утечки, но они — следствие ошибок или нарушений. И на них УЗО тоже реагирует. Если отключения происходят без видимых причин, их просто следует выявить. Это непросто, но оставлять без внимания «ложные» отключения не стоит. Причина может нести опасность.
Выбор УЗО по параметрам
После того как схема подключения УЗО готова, надо определяться с параметрами УЗО. Как вы знаете, оно сеть от перегрузок не спасет. И от короткого замыкания тоже. Эти параметры отслеживаются автоматом защиты. Чтобы обеспечить безопасность всей проводки, на входе ставят вводной автомат. После него стоит счетчик, а затем обычно ставят противопожарное УЗО. Оно выбирается специфически. Ток утечки 100 мА или 300 мА, а номинал — тот же что и у вводного автомата или на ступень выше. То есть, если входной автомат стоит на 50 А, УЗО после счетчика ставят либо на 50 А, либо на 63 А.
Противопожарное УЗО выбирают по номиналу вводного автомата
Почему на ступень выше? Потому что срабатывают автоматические защитные выключатели с задержкой. Ток, превышающий номинальный не более чем на 25%, они могут пропускать не менее часа. УЗО на длительное воздействие повышенных токов не рассчитано, и с большой вероятностью оно сгорит. Дом останется без электричества. Но это касается определения номинала противопожарного УЗО. Другие выбираются по-другому.
Номинальный ток
Как выбрать номинал УЗО? Он подбирается по методике определения номинала автомата — в зависимости от сечения провода, на который устанавливается устройство. Номинальный ток защитного устройства не может быть больше максимально допустимого тока для данного провода. Для простоты выбора есть специальные таблицы, одна из них ниже.
Таблица подбора номинала автомата защиты и УЗО
В крайнем левом столбце находим сечение провода, правее есть рекомендуемый номинал автомата защиты. Такой же должен быть и у УЗО. Так выбрать номинал защитного устройства от тока утечки несложно.
Величина тока отключения
При определении этого параметра тоже понадобится схема подключения УЗО. Номинальный отключающий ток УЗО — это величина тока утечки, при котором происходит отключение питания на защищаемой линии. Этот параметр может быть 6 мА, 10 мА, 30 мА, 100 мА, 500 мА. Самый малый ток — 6 мА — используется в США, в европейских странах и у нас их и в продаже нет. Устройства с максимальным током утечки в 100 мА и выше ставят в качестве пожарной защиты. Они стоят перед входным автоматом.
Для всех остальных УЗО этот параметр выбирается по простым правилам:
- Устройства защиты с номинальным током отключения 10 мА ставят на линии, которые идут в помещения с повышенной влажностью. В доме и квартире это ванная комната, еще может быть освещение или розетки в бане, бассейне и т.д. Этот же ток отключения ставят если линия питает один электроприбор. Например, стиральную машину, электроплиту и т.д. Но если в той же линии есть розетки, нужен больший ток утечки.
- УЗО с током утечки 30 мА ставят на групповые линии питания. Когда подключено более чем одно устройство.
Это простой алгоритм, основанный на опыте. Есть другой способ, который учитывает не только количество потребителей, но и номинальный ток в зоне защиты, а, вернее, сечение провода, так как именно от этого параметра зависит номинальный ток линии электропитания. Это более правильно, так как объясняет, как подобрать величину тока утечки для общего УЗО, к примеру, а не только для устройств, которые ставят на потребителей.
Таблица подбора номинального тока отключения для УЗО
Надо еще учитывать индивидуальные токи утечки каждого из приборов. Дело в том, что на каждом более-менее сложном устройстве какой-то небольшой ток «утекает». Ответственные производители указывают его в характеристиках. Допустим прибор на линии один, но его собственный ток утечки более 10 мА, ставят УЗО с током утечки 30 мА.
Тип отслеживаемого тока утечки и селективность
Разные приборы и устройства используют ток разной формы, соответственно, УЗО должно контролировать токи утечки разного характера.
- АС — отслеживается переменный ток (синусоидальная форма);
- А — переменный + пульсирующий (импульсы);
- В — постоянный, импульсный, сглаженный переменный, переменный;
- Селективность. S и G — с выдержкой по времени отключения (для исключения случайных срабатываний), у G-типа выдержка меньше.
Выбор типа отслеживаемого тока утечки
УЗО выбирается в зависимости от типа защищаемой нагрузки. Если к линии будет подключена цифровая техника, требуется либо тип A. На линии освещение — АС. Тип В, конечно, хорош, но слишком дорог. Его обычно ставят в помещениях с повышенной опасностью на производстве, а в частном секторе или в квартирах очень редко.
УЗО класса G и S ставят в сложных схемах, если есть УЗО нескольких уровней. Этот класс выбирают для «высшего» уровня, тогда при срабатывании одного из «низших», входное защитное устройство не отключит питание.
УЗО в ванной комнате
В ванной комнате также следует установить прибор для защиты от поражения электрическим током. Даже если ванная комната находится в квартире или доме, не оснащённом заземлением, прибор всё равно отключит подачу электричества в момент утечки. Так для чего же нужно устанавливать защитное устройство в ванной?
Чтобы максимально повысить эффективность такого предохранительного механизма, следует выбрать модель, чувствительность которого составляет не более 30 мА. Если в ванной комнате не подключаются мощные приборы, то идеальным вариантом для помещения с повышенной влажностью, будет установка защитного изделия с током утечки 10 мА.
Такие устройства будут стоить значительно дороже, но их применение позволит максимально обезопасить людей от воздействия электричества. Для чего нужно УЗО для ванной комнаты несложно понять, но для чего устанавливать защиту на осветительные приборы?
Как выглядит
На лицевой панели УЗО есть переключатель, при помощи которого можно вручную разрывать цепь или приводит устройство в рабочее состояние. На передней панели также есть кнопка «Тест», предназначенная для тестирования работоспособности устройства защиты. При ее нажатии подключается цепь содержащая резистор, которая эмитирует возникновение утечки. Если прибор исправен, он отключит питание — «рубильник» опустится вниз, размыкая контакт.
Внешний вид УЗО и назначение элементов
В верхней и нижней части устройства есть гнезда для подключения проводов. Вверху подключаются провода, подводящие питание, внизу — линии, которые идут к нагрузке или к нижестоящим устройствам. Через УЗО проходят и фазные провода, и ноль (нейтраль). То есть, при срабатывании, питание отключается полностью.
На корпусе имеются надписи, которые отражают основные параметры. Крепится УЗО на DIN-рейку, для этого есть специфической форы выступы на задней поверхности корпуса. Способы фиксации зависят от фирмы-производителя. Есть модели, которые просто навешиваются, есть с фиксацией при помощи прижимного клапана.
Как обеспечить качественную защиту
Несмотря на явную пользу УЗО, без автомата защиты обойтись не получится. УЗО не реагирует ни на сверхтоки (короткие замыкания), ни на перегрузку. Оно отслеживает только ток утечки. Так что для безопасности проводки необходим еще и автомат. Эту пару — автомат и УЗО — ставят на входе. Автомат обычно стоит до счетчика, защита от утечек — после.
Вместо пары — УЗО+автомат, можно использовать дифференциальный автомат. Это два устройства в одном корпусе. Дифавтомат отслеживает сразу и ток утечки, и короткое, и перегрузку. Его ставят, если есть необходимость в экономии места в щитке. Если такой необходимости нет, предпочитают ставить отдельные устройства. Проще определять повреждение, дешевле замена при выходе из строя.
Для полной защиты электропроводки требуется еще и автомат
Типы УЗО АС, А, В
В зависимости от типа, УЗО обязано отключаться от разного вида утечек тока, есть УЗО, которые отключают только переменный ток, есть УЗО которые переменный и пульсирующий ток:
УЗО тип АС реагирует на мгновенный переменный дифференциальный ток утечки, т.е. это обычные потребители: освещение, теплые полы, холодильники, конвекторы и др. Тип УЗО АС обозначается на панели, это либо буквы АС, либо специальный символ (пиктограмма) или и то и другое вместе.

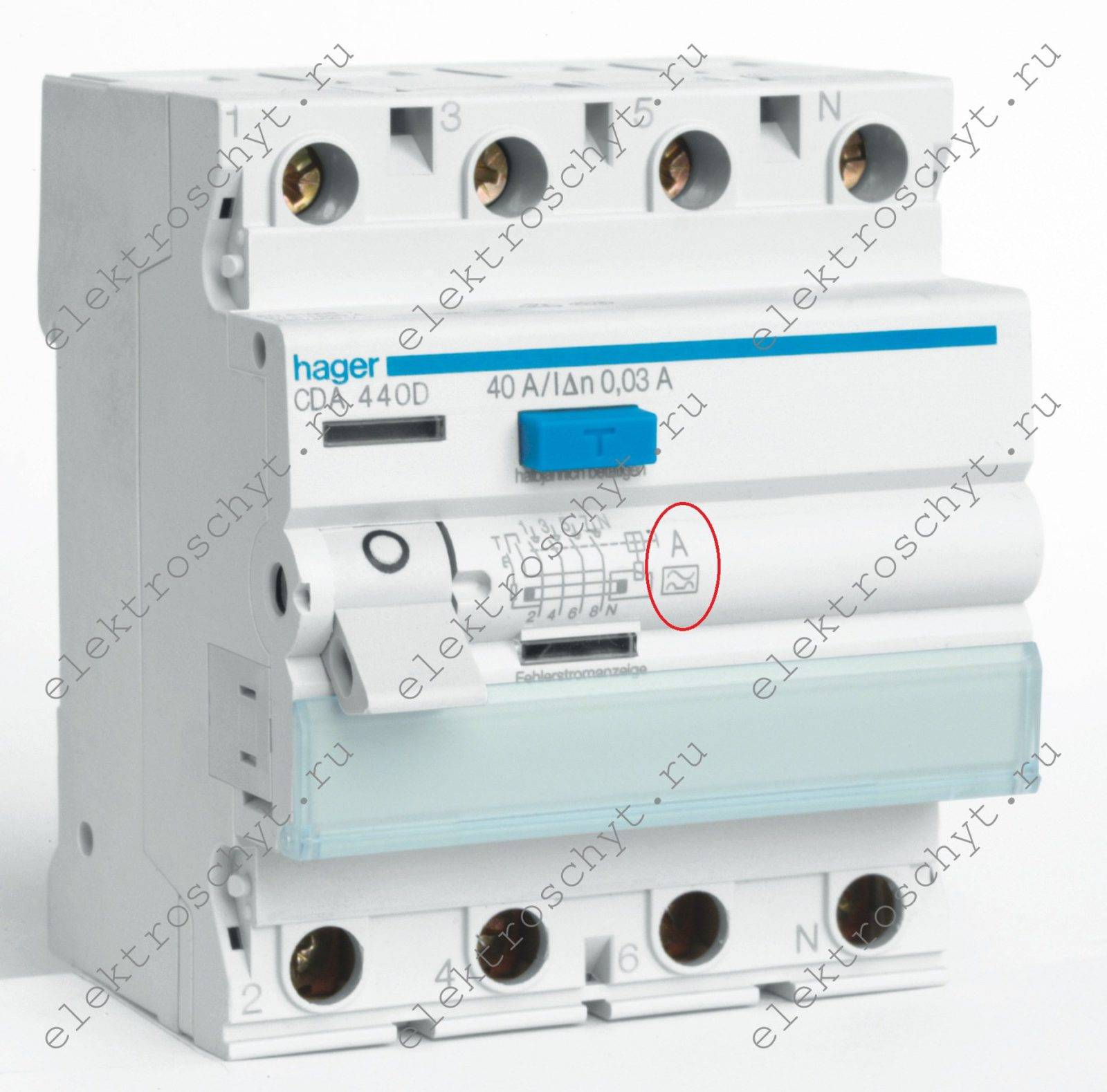

УЗО тип А реагирует, как на переменный, так и на пульсирующий ток утечки, который может медленно нарастать или возникать внезапно. Это приборы, в которых используются выпрямители и импульсные блоки питания: компьютеры, стиральные машинки, телевизоры, посудомойки, микроволновки, т.е. там, где всем управляет электроника. В некоторых инструкциях на современные электроприборы отдельно указывается, что необходима установка УЗО типа А. Пиктограмма для УЗО тип А выглядит следующим образом
УЗО тип А дороже, чем УЗО тип АС, т.к. «охватывает» бОльшую зону защиты. Но следует отметить, что уровень защиты с УЗО типа АС выше, чем если бы УЗО не было бы вообще.
ПУЭ 7.1.78. В зданиях могут применяться УЗО типа “А”, реагирующие как на переменные, так и на пульсирующие токи повреждений, или “АС”, реагирующие только на переменные токи утечки. Источником пульсирующего тока являются, например, стиральные машины с регуляторами скорости, регулируемые источники света, телевизоры, видеомагнитофоны, персональные компьютеры и др.
Часто у читателей возникает вопрос: “Какое УЗО поставить на холодильник, стиральную машинку, посудомойку, варочную панель и т.д.?”. Самый правильный ответ, вы найдете в инструкциях на бытовую технику.
Но, например, в Европе разрешено устанавливать УЗО только тип А. УЗО тип АС запрещены.
УЗО тип В – редкость в России, их применяют в промышленности, где помимо прочих видов утечек, есть утечки выпрямленного тока, в быту УЗО тип В не применяют.
Как устроено УЗО
Выделяют два вида приборов:
- электромеханические;
- электронные модели УЗО.
Электромеханические
Эти устройства состоят из нескольких частей:
- трансформатор электрического тока нулевой последовательности. Он следит за утечками и передает энергию на вторичную обмотку трансформатора;
- магнитоэлектрический элемент, исполняющий функции порогового;
- реле, запускающееся при срабатывании магнитоэлектрической «защелки».
Все механические части должны быть весьма высокоточными, благодаря чему велика и стоимость. Но она компенсируется надежностью и возможностью работать без дополнительного питания, обнаруживая утечки при любом значении напряжения. Фактор независимости крайне важен: механическое УЗО выявит утечку и включит реле в 100 процентах случаев. У электронного этого процента меньше, поскольку при уровне общего напряжения ниже некоторого порога схема окажется неработоспособной. Поэтому именно электромеханические модели всемирно признаны эталоном и обязательны к использованию, особенно на критических объектах.
Электронные УЗО
Их стоимость иногда на порядок ниже классических. Но есть и указанный выше недостаток — не стопроцентная гарантия срабатывания. Устройство подобных систем защиты похоже на таковое у электромеханических. Но вместо чувствительного элемента установлен логический блок сравнения — стабилитрон, компаратор. Работоспособность прибора обеспечивает фильтр и выпрямитель.
Также требуется усилитель сигнала, поскольку входящий в состав трансформатор относится к понижающим. К сожалению, усилитель модулирует не только «полезную» нагрузку, но и помехи, что также снижает надежность. Но для защиты обычного жилого помещения электронного УЗО в немалом числе случаев бывает достаточно. Выбирать следует на основании деталей воплощаемого электромонтажного проекта.
Устройство защитного отключения (УЗО) – описание
Многие люди слышали о том, что существует устройство защитного отключения – УЗО, но, что такое УЗО, для чего оно нужно в электрике, какие функции должно выполнять и можно ли вообще его не использовать в сети, знает не так много человек.
Для того, чтобы получить полное представление о том, что такое узо в электрике, о его функциях, устройстве, принципе работы нужно работать в области электрики, иметь диплом, но общие принципы действия и описание этого устройства сможет понять любой человек.
В большинстве квартир и домов не применяется и не применялось раньше УЗО, поэтому многие и не знают для чего его устанавливать, как оно работает.
Если говорить языком, принятым среди электриков, то УЗО, или устройство защитного отключения, представляет собой механический коммутационный прибор, служащий для автоматического прерывания цепи при превышении тока небаланса заданного значения, возникающего при определенных условиях.
Разные модели УЗО уже довольно давно продаются на рынке, многие профессионалы отлично знакомы с принципом их устройства, работы и активно применяют их при построении электрической проводки. Но многие электрики, хозяева домов и квартир, которые сами занимаются монтажом электрической системы не зная о преимуществах применения УЗО пренебрегают этим мощным средством предназначенным для защиты.
УЗО отлично защищает людей от поражения электричеством в случаях когда произошло нарушение изоляции, при случайных прикосновениях к токопроводящим неизолированным частям различного вида электрического оборудования и защищает имущество от теплового воздействия тока.
Самым вероятным местом поражения током в доме или квартире является кухня и ванная, где установлено очень большое количество электрических приборов, есть естественные заземлители – газовые, водопроводные трубы, мало свободного места и повышенная влажность воздуха.
Что понимается под выражением «утечка тока»? Под этим выражением понимается любой ток проходящий мимо электропроводки или мимо подключенных в сеть приборов. Вот как раз на эту утечку тока и реагирует УЗО, если ток пошел мимо электропроводки или электроприбора УЗО срабатывает и отключает сеть.
Токи утечки обычно имеют малые значения, поэтому защита от короткого замыкания и от перегрузки, которую обеспечивают обычные автоматические выключатели, на токи утечки не реагируют. Как видим, УЗО защищает от пожара, возникающего при замыкании при воспламенении тлеющей изоляции, и от поражения током людей.
Практически каждый человек за свою жизнь подвергался удару током в домашней сети напряжением 220 вольт. Этот ток составляет примерно 4-5 миллиампера, а если бы сила тока была большей, то опасность для здоровья и жизни значительно увеличилась.
Чтобы человека ударило током не обязательно нужно ковыряться в розетке или лезть в распределительный щит, достаточно просто дотронуться до стиральной машинки или холодильника, плойки и других приборов. Но почему так происходит?
Ответ простой – в том случае если в любом электрическом приборе нарушается изоляция токоведущих проводов, они начнут пропускать ток на корпус. То есть корпус прибора окажется под напряжением, а это все равно, что прикоснутся к оголенному проводу.
При прикосновении к такому прибору возникает ток замыкания с землей и если прибор не имеет заземления, то током ударит человека.
В большей части домов и квартир нет возможности заземлить корпуса электрических приборов, это не предусмотрено конструкцией, схемой проводки. От такого удара не сможет защитить никакой супер автоматический выключатель, установленный в щитке.
Гарантию от поражения током в таких случаях дает только применение более надежного и совершенного прибора, каким и является УЗО.
УЗО – это прибор, защищающий от токов утечки путем отключения сети в случае их появления. В случае, когда произойдет выше описанная ситуация с повреждением изоляции какого-либо прибора, то по телу человека, который замыкает цепь фаза-земля ударит током.
Но поскольку сила тока утечки не очень большая, в сравнении с номинальным током, то обычные автоматы этого не чувствуют и не отключатся. А человек в тоже время может и погибнуть при определенных условиях. УЗО, в отличии от автоматов, сразу среагирует на возникновение тока утечки и моментально разорвет цепь.
Что такое узо в электрике
Принцип работы УЗО в однофазной сети
Основным принципом работы защитного устройства в однофазной сети является сравнение токов в фазном и нулевом проводах. При исправном состоянии цепи фазный ток проходит через нагрузку и возвращается к источнику питания по нулевому проводнику с такой же силой тока. Однако, в случае нарушения изоляции провода, происходит токовая утечка на металлический корпус. В данной ситуации ток фазы разделяется на две части: одна из них уходит в землю сквозь человеческое тело, а другая – возвращается в исходную точку по нулевому проводнику.
Сила тока в 0,01А уже представляет опасность для человека, а 0,1А – становится смертельной. Таким образом, ток отсечки УЗО будет составлять 0,03А, при котором напряжение сети отключается. То есть, ток не успевает достичь смертельно значения. Обычно корпус оборудования подключается к корпусу заземления, и при возникновение утечки тока происходит автоматическое отключение защитной аппаратуры. При выборе того или иного варианта для конкретной цепи, учитывается принцип работы УЗО и схема подключения к установленным потребителям
В однофазной сети УЗО работает с трехжильной проводкой, подключенной по системе TN-C-S, позволяющей выполнить заземление и защиту электрооборудования в соответствии с установленными правилами (рис. 1). Сетевые провода подключаются к верхним клеммам, обозначенным L и N, что соответствует фазе и нулю. От нижних клемм провода уходят к электрооборудованию.
Заземляющий проводник окрашивается в желто-зеленый цвет и напрямую соединяется с металлическими частями оборудования, минуя защитное устройство. Далее он уходит через электросчетчик к заземляющей шине распределительного щитка. В данном варианте работа УЗО обеспечивает защиту людей, но ему самому будет постоянно угрожать опасность в виде коротких замыканий и перегрузок.
