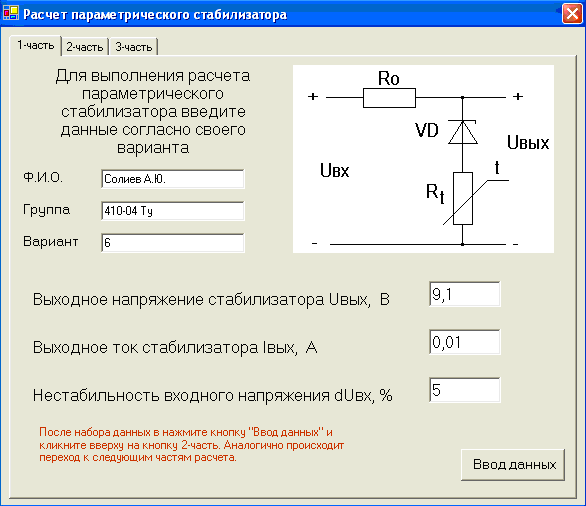

Калькулятор расчета вольтамперной характеристики стабилизатора напряжения

Основные параметры стабилитрона

Стабилизатор тока на транзисторе

Для создания рабочей схемы применяют обратное включение полупроводникового прибора. На анод подают «минус» источника питания. На катод – «плюс».

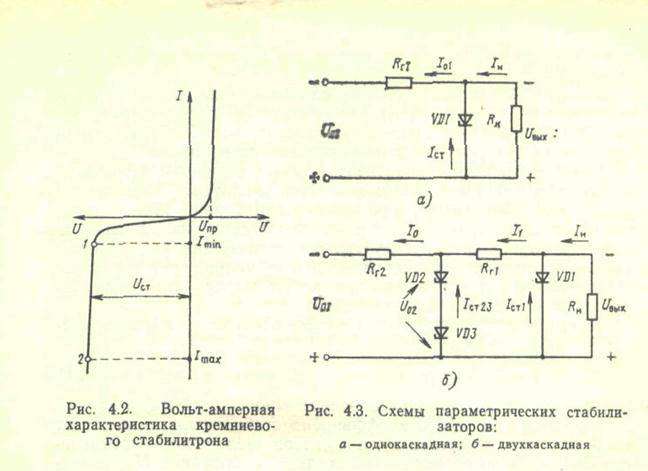

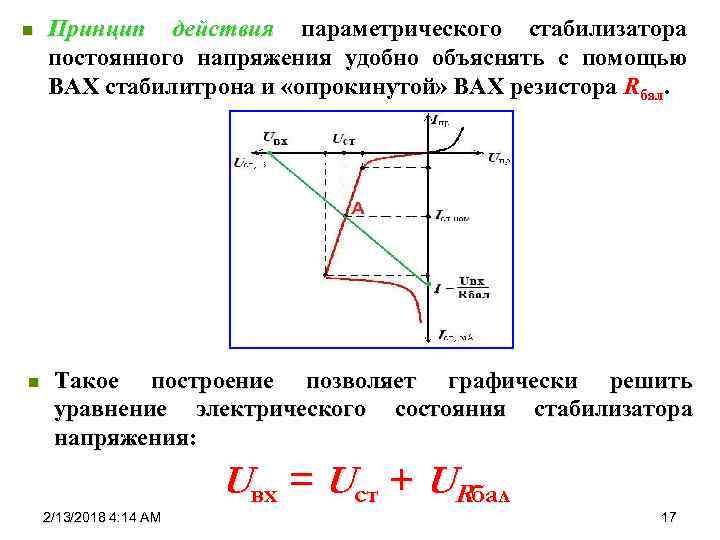

ВАХ стабилитрона

С помощью измерительной аппаратуры можно составить по точкам распределение электрических величин. На рисунке отмечены основные характеристики стабилитрона, которые нужно учитывать при расчете стабилизатора напряжения. Показаны уровни, определяющие:

  • начало пробоя;
  • рабочий режим (Uст, Iст);
  • максимально допустимое значение (Uобр, Imax).

Серийные приборы рассматриваемой категории способны стабилизировать напряжение в диапазоне от 0,6 до 210 V. Допустимый ток (Imax) ограничен мощностью рассеивания. Для улучшения этого параметра применяют монтаж на радиаторе через слой термопасты, эффективную пассивную и принудительную вентиляцию. Отмеченное на графике значение Imin соответствует уровню сохранения работоспособности перехода в обычном режиме. Для стабилизации используют участок ΔU, который характеризуется незначительным изменением напряжения при достаточно большом увеличении силы тока в обратном направлении (ΔI).

Как выяснить свою схему

Узнать количество фаз у себя в доме или квартире легко, для этого нужно открыть распределительный щиток и посчитать провода, по которым ток поступает в квартиру.

Иногда встречается 3 провод-заземление. В трехфазной системе проводов 4: 3 фазы, ноль. Провод заземления также может быть добавлен.

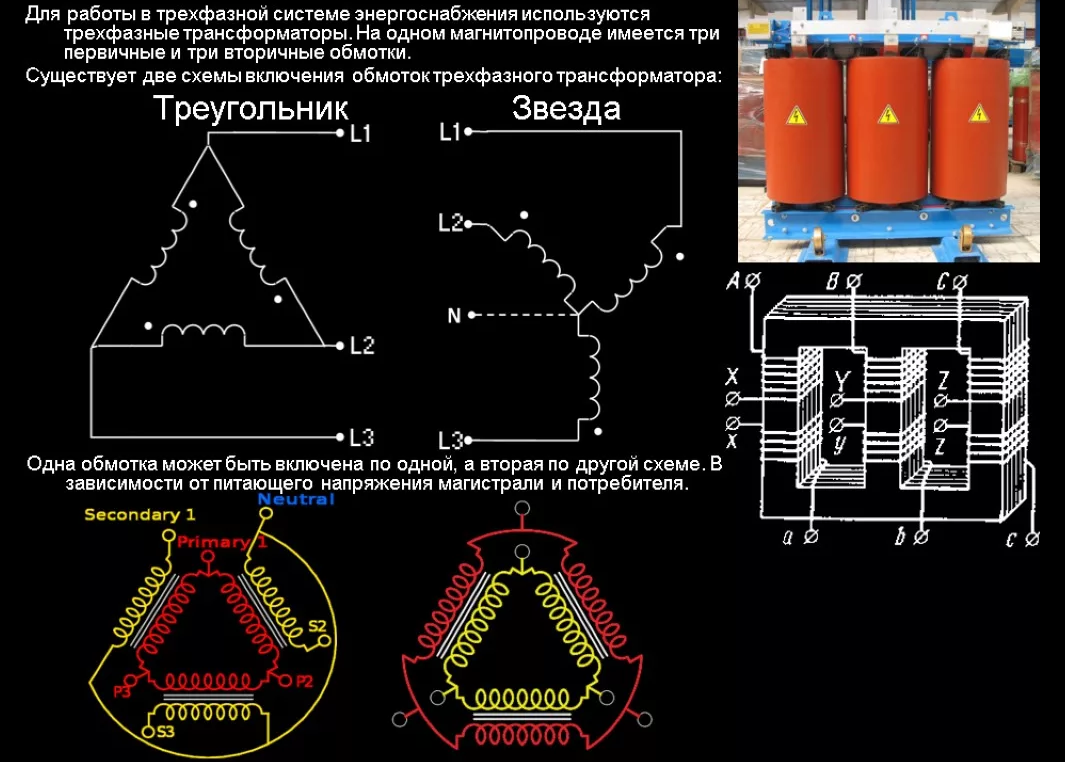

  • треугольник;
  • звезда.

Каждая фаза соединяется с соседними. Сила тока от источника фазная, между собой-линейная.

Схема “Звезда”

Фазы соединяются в одной точке. В этой точке суммарное напряжение будет равно 0. Сила тока только фазная, а напряжение может варьироваться от линейного до фазного. Что это дает пользователю? Линейное напряжение в квартире 380 В, а фазовое-220 В.

Благодаря такой схеме любой прибор будет работать без проблем.

Компенсационные стабилизаторы

В компенсационных стабилизаторах производится сравнение эталонного (опорного) потенциала с выходным. Разница через контур отрицательной обратной связи поступает на базу ключевого транзистора, управляя величиной его открытия.

Точность стабилизации зависит от точности формирования опорного напряжения. Так как устройство сравнения потребляет малый ток, то опорный потенциал можно сформировать при помощи параметрического стабилизатора на стабилитроне и резисторе.

Компенсационная схема

Еще больше повысить эксплуатационные характеристики можно, используя источник тока вместо токоограничительного резистора. В качестве такого источника наиболее удобно применять полевой транзистор. Компенсационные устройства обладают хорошими характеристиками, поэтому большинство производителей элементной базы выпускает готовые модули, позволяющие создавать конструкции с минимумом элементов.

Единицы мощности

Мощность измеряют в джоулях в секунду, или ваттах. Наряду с ваттами используются также лошадиные силы. До изобретения паровой машины мощность двигателей не измеряли, и, соответственно, не было общепринятых единиц мощности. Когда паровую машину начали использовать в шахтах, инженер и изобретатель Джеймс Уатт занялся ее усовершенствованием. Для того чтобы доказать, что его усовершенствования сделали паровую машину более производительной, он сравнил ее мощность с работоспособностью лошадей, так как лошади использовались людьми на протяжении долгих лет, и многие легко могли представить, сколько работы может выполнить лошадь за определенное количество времени. К тому же, не во всех шахтах применялись паровые машины. На тех, где их использовали, Уатт сравнивал мощность старой и новой моделей паровой машины с мощностью одной лошади, то есть, с одной лошадиной силой. Уатт определил эту величину экспериментально, наблюдая за работой тягловых лошадей на мельнице. Согласно его измерениям одна лошадиная сила — 746 ватт. Сейчас считается, что эта цифра преувеличена, и лошадь не может долго работать в таком режиме, но единицу изменять не стали. Мощность можно использовать как показатель производительности, так как при увеличении мощности увеличивается количество выполненной работы за единицу времени. Многие поняли, что удобно иметь стандартизированную единицу мощности, поэтому лошадиная сила стала очень популярна. Ее начали использовать и при измерении мощности других устройств, особенно транспорта. Несмотря на то, что ватты используются почти также долго, как лошадиные силы, в автомобильной промышленности чаще применяются лошадиные силы, и многим покупателям понятнее, когда именно в этих единицах указана мощность автомобильного двигателя.

Расчет мощности стабилизатора напряжения

Калькулятор расчета мощности стабилизатора напряжения для дома.

Для правильного выбора мощности стабилизатора, необходимо определить сумму мощностей всех потребителей, нуждающихся одновременно в снабжении электроэнергией. А также, имейте ввиду потребителей, включающихся единовременно. ..на них тоже рассчитывайте

ВАЖНО: Необходимо учитывать, что электродвигатели имеют пусковые токи гораздо выше номинальных. Мощность стабилизатора при использовании асинхронных двигателей, компрессоров, насосов должна в 3-5 раз превышать номинальную мощность потребителей

Для того чтобы правильно рассчитать мощность стабилизатора напряжения необходимо последовательно сложить мощность всех потребителей включаемых одновременно с учетом пусковых токов.

Мощность каждого бытового прибора Вы можете посмотреть в паспорте или на самом приборе, как правило эта цифра указывается на задней стенке прибора.

Так же необходимо учитывать различные типы нагрузки.

Нагрузка существует как активная, так и реактивная.

Активная нагрузка, потому и называется активной, что вся потребляемая электроэнергия преобразуется в другие виды энергии (тепловую, световую и др.). Многие приборы и устройства имеют только активную нагрузку. К таким приборам и устройствам можно отнести лампы накаливания, обогреватели, электроплиты, утюги и т.д. Если их указанная потребляемая мощность составляет 1 кВт, для их питания достаточно стабилизатора мощностью 1кВт.

Реактивные нагрузки. К таким устройствам можно отнести приборы и изделия имеющие электродвигатель. Среди бытовой техники, таких устройств очень много — это почти вся электронная и бытовая техника. Такие приборы имеют полную мощность и активную. Полная мощность исчисляется ВА (вольт-амперы), активная мощность исчисляется Вт (ваттах).

Полная мощность (вольт-амперы) и активная мощность ( ватты) связаны между собой коэффициентом cos ф. На электроприборах имеющих реактивную составляющую нагрузки , часто указывают их активную потребляемую мощность в ваттах и cos ф.

Для того чтобы Вам подсчитать полную мощность в ВА, нужно активную мощность в Вт разделить на cos ф.

Например: если на дрели написано «700 Вт» и » cos ф = 0,7″, это означает, что на самом деле потребляемая инструментом полная мощность будет равна 700/0,7=1000 ВА. Если cos ф не указан, то в среднем активную мощность можно разделить на 0,7.

Многие приборы в момент пуска могут потреблять энергии в несколько раз больше чем их номинальная мощность. К таким приборам относятся все устройства содержащие двигатель.

К примеру, глубинный насос, холодильник и т.д.. Указанную в паспорте потребляемую мощность необходимо умножить на 3-5 раз, иначе Вы не сможете включить эти устройства через стабилизатор, потому что будет срабатывать защита от превышения мощности.

После того как Вы получили суммарную мощность всех приборов, необходимо посчитать какие именно приборы будут включатся одновременно и у каких приборов есть пусковые токи. Только в этом случае Вы правильно рассчитаете правильную мощность стабилизатора напряжения необходимого для питания Вашей бытовой техники.

Рекомендуется выбирать модель стабилизатора с 20% запасом по мощности. Во-первых, Вы обеспечите «щадящий» режим работы стабилизатора, тем самым, увеличив его срок службы, во-вторых, создадите себе резерв мощности для дополнительного подключения нового оборудования.

Источник

Как выбрать подходящий стабилизатор напряжения для частного дома?

Мы ответили на вопрос о том, как выбрать стабилизатор напряжения 220В для дома по его конструктивному исполнению.

Следующий этап — оценка технических характеристик, указанных в инструкции по применению:

  • Количество фаз тока (1 или 3).
  • Мощность Ватт-Амперы (ВА).
  • Время реакции на изменение входного напряжения (миллисекунды, мс).
  • Порог отключения – верхний и нижний, Вольт.
  • Выходное напряжение с точностью регулирования (Например, 220В +/- 5%).
  • Способ установки (напольный или настенный).

Наибольшие затруднения у новичков вызывает вопрос правильного подбора мощности защитного устройства. Поэтому на нем мы остановимся более детально.

Кроме активной мощности, которую потребляет каждый бытовой прибор, в некоторых устройствах присутствует реактивная. Она возникает при наличии индуктивности (когда у потребителя энергии имеется достаточно мощный электродвигатель). В момент его пуска ток в сети возрастает в несколько раз. Поэтому, если вы выберете стабилизатор только по его паспортной (активной) мощности, и не учтете реактивную, то он не справится с пиковой нагрузкой.

Второй фактор, существенно влияющий на выбор — коэффициент трансформации. Он равен нулю, когда стабилизатор работает в идеальных условиях: получает на вход 220В и без изменений передает их бытовой технике. Если же ему приходится «поднимать или опускать» напряжение на 20-30%, то его мощность соответственно уменьшается. Данная зависимость отражена в таблице.

Соотношение между входным напряжением и коэффициентом трансформации

Что это означает в практическом плане? Допустим, что в вашей домашней электросети напряжение стабильно низкое и составляет 170 Вольт. Смотрим на таблицу и видим, что ему соответствует коэффициент трансформации 1,35. Значит, при выборе стабилизатора для одного прибора или для целой группы устройств его мощность должна быть выше паспортной минимум на 35%.

В качестве примера рассмотрим выбор стабилизатора для газового котла в доме с повышенным напряжением (250 В). В котле установлен циркуляционный насос с электродвигателем.

Поскольку его мощность невелика (порядка 80-150 Ватт), то пусковые токи не окажут существенного влияния на работу стабилизатора. Поэтому для защиты электронной платы управления котла нам хватит защитного устройства, мощностью 150 Ватт помноженной на коэффициент трансформации 1,35 = 200 Ватт. По модельному ряду подбираем ближайший подходящий по мощности прибор – 500 Ватт (ВА).

Если же мы будем подбирать защиту для холодильника или водяного насоса, в которых стоят более мощные электромоторы, то в этом случае активную мощность нужно помножить минимум на 3. Так мы учтем большие пусковые токи, инициирующие реактивную мощность.

Нужно сказать несколько слов и о том, какой стабилизатор напряжения лучше выбрать: рассчитанный на весь дом или на защиту одного чувствительного устройства (котла, телевизора, кондиционера, холодильника)? Очевидно, что один общий стабилизатор, обслуживающий все жилище, выгоднее. В этом случае вам не придется думать, в какую розетку включить конкретный прибор или периодически носить за ним «индивидуальное средство защиты».

Подбор общего стабилизатора для дома ведут, суммируя активные мощности всех бытовых приборов (с учетом реактивных нагрузок). Полученную цифру умножают на коэффициент трансформации и на коэффициент, учитывающий вероятность одновременного включения всех приборов (0,7).

Например, для дома с пониженным напряжением 170 Вольт данный расчет будет выглядеть следующим образом (с учетом пускового тока):

стиральная машина (2,3 кВт) + холодильник (0,6 кВт) + LCD телевизор (0,3 кВт) + водяной насос (1,2 кВт) + газовый котел (0,1кВт) + кондиционер (2,5 кВт) + освещение (0,7 кВт) = 7,7 кВт х 1,35 (коэффициент трансформации) х 0,7 (вероятность одновременной включения) = 7,27 кВт. Значит, нужно купить защитный прибор мощностью не менее 7,5 кВт.

Общий внутридомовой стабилизатор подключают в сеть сразу после счетчика электроэнергии. От него запитываются все потребители. Как правило, в таких устройствах имеются автоматы защиты. Они отключают ток в том случае, когда скачок или падение напряжение превышает порог стабилизации.

Пример подбора стабилизатора по мощности

Стабилизатор приобретается для одновременной защиты трех однофазных потребителей

Не будем акцентировать внимание на конкретном виде устройств, назовем их просто: потребитель 1, потребитель 2 и потребитель 3

Согласно заводским паспортам:

  • номинальная мощность потребителя 1 составляет 600 Вт, потребителя 2 – 130 Вт, потребителя 3 – 700 Вт;
  • коэффициент мощности потребителей 1 и 2 равен 0,7, потребителя 3 – 0,95.

Определяем мощность нагрузки. Пусть потребитель 1 относится к категории оборудования, характеризующегося наличием высоких пусковых токов. При расчёте используем не его номинальную мощность, а максимальную – пусковую, равную согласно технической документации 1800 Вт. Используя вышеуказанную формулу, переведём мощность каждого потребителя из Вт в ВА:

  • 1800 / 0,7 = 2571,4 ВА – для потребителя 1;
  • 130 / 0,7 = 185,7 ВА – для потребителя 2;
  • 700 / 0,95 = 736,8 ВА – для потребителя 3.

Теперь определим суммарную потребляемую мощность планируемой нагрузки в Вт и ВА:

  • 1800 + 130 + 700 = 2630 Вт;
  • 2571,4 + 185,7 + 736,8 = 3493,9 ВА.

Дальнейший выбор стабилизатора будем проводить, учитывая, что полная мощность нагрузки на устройство составит 3493,9 ВА, а активная – 2630 Вт (обратите внимание на разницу значений в Вт и ВА). Далее определяем запас мощности

Примем рекомендованную величину запаса мощности в 30% от энергопотребления нагрузки – для получения численного значения необходимого запаса умножим на 0,3 ранее рассчитанные суммарные мощности планируемой нагрузки:

Далее определяем запас мощности. Примем рекомендованную величину запаса мощности в 30% от энергопотребления нагрузки – для получения численного значения необходимого запаса умножим на 0,3 ранее рассчитанные суммарные мощности планируемой нагрузки:

  • 2630 х 0,3 = 789 Вт – запас активной мощности;
  • 34,939 х 0,3 = 1048,17 ВА – запас полной мощности.

Следовательно мощность нагрузки с учётом запаса составит:

  • 2630 + 789 = 3419 Вт;
  • 3493,9 + 1048,17 = 4542,07 ВА.

Теперь выберем модели однофазного стабилизатора с необходимой мощностью для электропитания нашей нагрузки (с учетом запаса), используя стандартный мощностной ряд однофазных инверторных стабилизаторов производства ГК «Штиль»:

Полная мощность, ВААктивная мощность, Вт
350300
550400
800600
1000800
15001125
20001500
25002000
30002500
35002750
50004500
70005500
80007200
100009000
1200011000
1500013500
2000018000

Ближайшая с большей стороны к расчётным значениям мощность – 5000 ВА и 4500 Вт, следовательно, именно такой стабилизатор подходит для подключения потребителя 1, потребителя 2 и потребителя 3.

Предположим, что потребителя 1, потребителя 2 и потребителя 3 необходимо подключить не к однофазному, а к трехфазному стабилизатору. Стандартный мощностной ряд ГК «Штиль» для подобных устройств следующий:

Полная мощность, ВААктивная мощность, Вт
60005400
100008000
1500013500
2000016000

Нагрузку со значением полной мощности в 4542,07 ВА и активной – в 3419 Вт, возможно подключить к одной фазе трехфазного стабилизатора с выходной мощностью 15000 ВА / 13500 Вт, в котором отдельная фаза выдаст максимально – 5000 ВА / 4500 Вт.

Выбрать менее мощную модель стабилизатора позволит распределение нагрузки, то есть подключение каждого потребителя к отдельной фазе. Наибольшая нагрузка будет на фазе, питающей потребитель 1, энергопотребление которого – 1800 Вт / 2571,4 ВА.

Рассчитаем необходимый потребителю 1 запас мощности (примем рекомендованное значение запаса в 30%):

  • 1800 х 0,3 = 540 Вт – запас активной мощности;
  • 2571,4 х 0,3 = 771,4 ВА – запас полной мощности;
  • 1800 + 540 = 2340 Вт – активная мощность потребителя 1 с учётом запаса;
  • 2571,4 + 771,4 = 3342,8 ВА – полная мощность потребителя 1 с учётом запаса.

Значит, максимально возможная нагрузка на одну фазу стабилизатора при условии подключения трех потребителей к различным фазам может составить: 3342,8 ВА / 2340 Вт.

Выберем модель стабилизатора с выходной мощностью 10000 ВА / 8000 Вт, в которой допустимая нагрузка на одну фазу приблизительно равна 3333 ВА / 2666 Вт. В данном случае допустимо выбрать стабилизатор с полной мощностью чуть меньшей, чем расчётная – фактически это снизит запас по мощности для потребителя 1 на 1-2%.

Обратите внимание!

Существуют стабилизаторы топологии «3 в 1», то есть с трехфазным входом и однофазным выходом. Подобная схема позволяет равномерно нагрузить трехфазную сеть при подключении однофазной нагрузки.

Стабилизированный источник питания 12В / 30А

Представляем мощный стабилизированный блок питания на 12 В. Он построен на микросхеме стабилизатора LM7812 и транзисторах TIP2955, что обеспечивает ток до 30 А. Каждый транзистор может давать ток до 5 А, соответственно 6 транзисторов обеспечат ток до 30 А. Можно изменением количества транзисторов и получить желаемое значение тока. Микросхема выдает ток около 800 мА.

На его выходе установлен предохранитель в 1 А для защиты от больших переходных токов. Нужно обеспечить хороший теплоотвод от транзисторов и микросхемы. Когда ток через нагрузку большой, мощность рассеиваемая каждым транзистором также увеличивается, так что избыточное тепло может привести к пробою транзистора.

В этом случае для охлаждения потребуется очень большой радиатор или вентилятор. Резисторы 100 Ом используются для стабильности и предотвращения насыщения, т.к. коэффициенты усиления имеют некоторый разброс у одного и того же типа транзисторов. Диоды моста рассчитаны не менее, чем на 100 А.

Примечания

Наиболее затратным элементом всей конструкции, пожалуй, является входной трансформатор, Вместо него возможно использование двух последовательно соединенных батарей автомобиля. Напряжение на входе стабилизатора должно быть на несколько вольт выше требуемого на выходе (12В), чтобы он мог поддерживать стабильный выход. Если используется трансформатор, то диоды должны выдерживать достаточно большой пиковый прямой ток, обычно, 100А или более.

Через LM 7812 будет проходить не более 1 А, остальная часть обеспечивается транзисторами.Так как схема рассчитана на нагрузку до 30А, то шесть транзисторов соединены параллельно. Рассеиваемая каждым из них мощность – это 1/6 часть общей нагрузки, но все же необходимо обеспечить достаточный теплоотвод. Максимальный ток нагрузки приведет к максимальному рассеиванию, при этом потребуется крупногабаритный радиатор.

Для эффективного отвода тепла от радиатора, может быть хорошей идеей применение вентилятора или радиатора с водяным охлаждением. Если блок питания нагружен на максимальную нагрузку, а силовые транзисторы вышли из строя, то весь ток пройдет через микросхему, что приведет к катастрофическому результату. Для предотвращения пробоя микросхемы на ее выходе стоит предохранитель в 1 А. Нагрузка 400 МОм только для тестирования и не входит в окончательную схему.

Вычисления

Данная схема отличная демонстрация законов Кирхгофа. Входящая в узел сумма токов, должна быть равна сумме токов выходящих из этого узла, а сумма падений напряжений на всех ветвях, любого замкнутого контура цепи должна быть равна нулю. В нашей схеме, входное напряжение 24 вольт, из них 4В падения на R7 и 20 В на входе LM 7812, т.е 24 -4 -20 = 0. На выходе суммарный ток нагрузки 30А, регулятор поставляет 0.866А и 4.855А каждый из 6 транзисторов: 30 = 6 * 4.855 + 0.866.

Ток базы составляет около 138 мА на транзистор, чтобы получить ток коллектора около 4.86А коэффициент усиления по постоянному току для каждого транзистора должен быть не менее 35.

TIP2955 удовлетворяет этим требованиям. Падение напряжения на R7 = 100 Ом при максимальной нагрузке будет 4В. Рассеиваемая на нем мощность, вычисляется по формуле P= (4 * 4) / 100, т.е 0.16 Вт. Желательно, чтобы этот резистор был мощностью 0.5 Вт.

Входной ток микросхемы поступает через резистор в цепи эмиттера и переход Б-Э транзисторов. Еще раз применим законы Кирхгофа. Входной ток регулятора состоит из тока 871 мА, протекающего по цепи базы, и 40.3мА через R = 100 Ом. 871,18 = 40,3 + 830. 88. Входной ток стабилизатора всегда должен быть больше выходного. Мы видим, что он потребляет только около 5 мА и практически не должен греться.

Тестирование и ошибки

Во время первого испытании, не надо подключать нагрузку. Вначале измеряем вольтметром напряжение на выходе, оно должно быть 12 вольт, или не сильно отличающаяся величина. Затем подключаем сопротивление около100 Ом, 3 Вт в качестве нагрузки.Показания вольтметра не должны измениться. Если вы не видите 12 В, то, предварительно выключив питание, следует проверить корректность монтажа и качество пайки.

Один из читателей, получил на выходе 35 В, вместо стабилизированных 12 В. Это было вызвано коротким замыканием силового транзистора. Если есть КЗ любого из транзисторов, придется отпаять все 6 для проверки мультиметром переходов коллектор-эмиттер.

Что такое мощность Ватт [Вт]

Мощность — величина, определяющая отношение работы, которую выполняет источник тока, за определённый промежуток времени. Один ватт соответствует произведению одного ампера на один вольт, но при определении трат на электроэнергию используется величина киловатт/час.

Она соответствует расходу одной тысячи ватт за 60 минут работы. Именно по этому показателю определяется стоимость услуг электроэнергии.

В большинстве случаев мощность, которую потребляет прибор, указана в технической документации или на упаковке. Указанное количество производится за один час работы.

Помочь определить силу тока при известной мощности поможет калькулятор, который делает перевод одной физической величины в другую.

Нюансы расчета стабилизатора тока

Расчет стабилизатора производится на основании напряжения стабилизации U и тока (среднего) I. К примеру, напряжение входного делителя составляет 25 В, на выходе нужно получить 9 В. Вычисления предусматривают:

  1. Подбор по справочнику стабилитрона. Ориентируются на напряжение стабилизации: Д814В.
  2. Поиск среднего тока I по таблице. Он равен 5 мА.
  3. Вычисление подающего напряжения как разности стабильного напряжения входа и выхода: UR1 = Uвx — Uвых, или 25-9=16 В.
  4. Деление полученного значение по закону Ома на ток стабилизации по формуле R1 = UR1 / Iст, или 16/0,005=3200 Ом, или 3,2 кОм. Номинал элемента будет 3,3 кОм.
  5. Вычисление максимальной мощности по формуле РR1 = UR1 * Iст, или 16х0,005=0,08.

Через резистор проходит ток стабилитрона и выходной, поэтому его мощность должна быть в 2 раза больше (0,16 кВт). На основании таблицы данному номиналу соответствует 0,25 кВт.

Объект измерений

Для определения вольт-ампер (V•A) потребуется выполнить следующие измерения:

  1. Вначале потребуется измерить силу тока в амперах (A). Это единица I в системе СИ.
  2. Далее должно измеряться напряжение в единицах СИ — вольтах. Оно покажет силу, необходимую для протекания электрического тока в вольтах (V).
  3. Рассчитать P — количество энергии, произведенной током и вольтами вместе. Умножение ампер (A) на вольт (V) дает результирующую или энергию.

Измерение величин

Постоянный ток (—) или DC, присущ процессу, когда он течет в одном направлении, например, фонарик с аккумулятором использует постоянный показатель. Переменный ток (~) или AC относится к процессам с переменным направлением движения электронов, в связи с чем он периодически меняет свое направление. В Северной Америке и Западной Японии это происходит 60 раз в секунду с частотой 60 Гц. В России, ЕС, в большей части Австралии, Южной Америки, Африки и Азии частота составляет 50 Гц.

Формула закона Ватта

Для преобразования этих величин используется формула закона Ватта:

Мощность (P) = Ток (I) х Напряжение (V),
то же в единицах измерения: ватт = ампер х вольт.
Чтобы найти усилители, используют формулу Ватта в обратном порядке и делят мощность на напряжение:
Ток (I) = Мощность (P) ÷ Напряжение (V)
I = 600 Вт : 120 В, тогда значение I = 5А

Обратите внимание! Когда специалисты оперируют большими размерностями P, они используют киловатты (кВт), 1 кВт=1000 Вт

Особенности разных типов оборудования

В решении вопроса выбора подходящего оборудования ответить однозначно не представляется возможным. Всё зависит от конкретных потребностей и (в ни меньшей степени) цены на стабилизатор.

Всего на рынке представлено три основных типа стабилизаторов напряжения для дома.

  1. Релейный (сюда же можно отнести и электронный). Самый демократичный по стоимости тип. У него широкий диапазон рабочего напряжения и высокая скорость стабилизации. Основной недостаток – погрешность до 6-8% у выходного напряжения.Достоинства

    для входного напряжения имеется широкий диапазон стабилизации;

    стабилизатора напряжения релейного типа:

  2. низкая цена и долговечность (до 10 лет эксплуатации).

На заметку. Для этого типа стабилизаторов важный показатель – количество ступеней. Чем их больше, тем стабильнее работа прибора.При неоднократном падении или повышении напряжения в сети ступени (реле, включающие стабилизацию) будут его компенсировать поочерёдно.

Электромеханический тип отличает плавность регулировки и высокая точность напряжения на выходе. Рассчитанные на одну фазу стабилизаторы имеют два или три трансформатора и являются достаточно мощными приборами. Приобрести их можно по вполне доступным ценам.Достоинства

широкий входной диапазон;

:
переносит кратковременную перегрузку до 200%;
бесшумная работа.

Недостатки:

  • не работает при морозах ниже -5 градусов;
  • невысокая скорость стабилизации.

К электромеханическому типу относятся так же:

электродинамические стабилизаторы – более дорогие, выдерживающие перегрузку в 200% две минуты подряд и работающие при температуре до -15 градусов;
комбинированные (гибриды) – с двумя добавочными релейными стабилизаторами, которые срабатывают при аномальном повышении или понижении напряжения в сети.

Электромагнитный тип отличает высокая скорость стабилизации и возможность работы при температурах от -40 до +50 градусов.

Недостатки:

  • узкий входной диапазон напряжения;
  • наличие искажений в сети на выходе;
  • шумность в работе;
  • чувствителен к изменению частоты;
  • не работает при меньшей от номинала нагрузке (критичны 10-20%).
