Установка напольного кондиционера: устройство, выбор, правила, схемы, подключение

Принцип функционирования мобильного климатического оборудования

Решая вопрос выбора климатического оборудования, следует предварительно узнать, как работает мобильный кондиционер. Для нагнетания воздушных потоков в системе задействованы два вентилятора, работа верхнего из которых направлена на усиление движения воздуха по направлению из помещения к устройству. Нижний вентилятор способствует удалению теплой воздушной среды на улицу. При этом испаритель располагается в верхней части устройства, а конденсатор – в нижней.

Принцип работы мобильного кондиционера по своей сути весьма схож с функционированием стационарной сплит-системы с тем отличием, что отсутствует разделение на два отдельных блока, а все элементы собраны в одном корпусе. Учитывая, что компрессор также располагается в моноблоке, следует быть готовым к повышенному шумовому эффекту во время работы устройства. Если в сплит-системе данный узел находится в наружном блоке, то кондиционеры мобильные напольные работают непосредственно в помещении, что может мешать сну, если техника используется на небольшой площади жилого дома.

Плюсы и минусы использования устройства

Когда рассматривается такая техника, как мобильные кондиционеры как выбрать наиболее подходящую модель, чтобы уровень производительности был на должном уровне? Для этого необходимо предварительно поинтересоваться, в помещении какой площади планируется использовать технику. Соответствие размеров комнаты и мощности устройства является главным фактором, обеспечивающим высокую эффективность охлаждения воздушной среды. Выбор мобильного кондиционера основывается на объективности оценки всех его минусов и плюсов. К достоинствам можно отнести ряд весомых факторов, среди них:

• мобильность устройства, что позволяет не только изменять принятое решение о том, на каком участке помещения оно будет располагаться, но также без лишних затруднений перемещать технику в другую комнату;
• мобильные кондиционеры с обогревом могут функционировать при различных значениях температуры за окном, в то время как большинство моделей на базе сплит-системы не выдерживают температуру ниже минус пяти градусов;
• отсутствие необходимости заниматься монтажом моноблока, так как, во-первых, он полностью располагается в помещении и занимает участок на полу, во-вторых, необходимо лишь вывести на улицу гофру для отвода тепла из комнаты.

Из минусов можно выделить:

• несколько завышенный уровень шума в результате того, что все основные узлы (включая компрессор) располагаются в одном блоке, который функционирует исключительно в помещении, а тихий ход сплит-системы объясняется тем, что компрессор располагается в наружном блоке, находящийся за пределами помещения;
• мобильный кондиционер для дома требует организации отвода конденсата, если в некоторых моделях для этого предусмотрен специальный поддон, который периодически придется опустошать, то во всех прочих случаях следует выводить на улицу дренажный шланг;
• несмотря на компактность техники такого рода, установка мобильного кондиционера означает потерю участка площади помещения, если внутренний блок сплит-системы располагается на стене или под потолком, то в случае использования моноблока придется пожертвовать небольшой частью комнаты для этой цели.

Установка оборудования

Как было сказано выше, в специальном монтаже для установки такой техники нет необходимости. Достаточно правильно подобрать место, где будет стоять моноблок. Так, не рекомендуется располагать его на участке, на котором имеются существенные препятствия для движения воздушных потоков, будь то мебель или крупногабаритная техника.

Непосредственно монтаж мобильного кондиционера заключается том, что гофрированный шланг для отвода теплого воздуха необходимо закрепить в оконной раме так, чтобы при этом не нарушить ее герметичность, а также исключить возможность образования щелей в местах стыка гофры с рамой. Это позволит в прохладное время года избежать тепловых потерь от нагрева кондиционером воздушной среды.

Если была выбрана модель устройства, в которой предусмотрен поддон для отвода конденсата, то монтаж техники ограничится только лишь выводом гофры. В случае, когда с целью оттока влаги приспособлен дренаж, необходимо продумать также и его вывод на улицу. Если имеется возможность, рекомендуется организовать выход дренажа за пределы помещения в месте вывода гофры.

Как работает управление кондиционером с телефона?

При управлении кондиционером с телефона доступны все главные функции пульта:

1. Включение и выключение устройства.
2. Регулировка температурного режима.
3. Изменение скорости работы вентилятора.
4. Изменение режима работы (нагрев или охлаждение воздуха).
5. Поддержание выставленной температуры.

Также можно получить информацию с приложения о:

• состоянии Вай Фай сети;
• времени работы контроллера;
• влажности и температуры воздуха;
• заданной кондиционеру температуре;
• скорости вращения вентилятора;
• режиме работы.

Если говорить о Wi-Fi управлении, то для реализации нужно иметь:

1. Кондиционер со встроенным, рабочим, Wi-Fi адаптером, размещенным внутри устройства.
2. Маршрутизатор, раздающий Wi-Fi сеть и подключенный к интернету.
3. Смартфон с установленным приложением для управления смартфона.

Для каждой модели сплит-системы с Wi-Fi разработано приложение для смартфонов iOS и Android. Вы можете обнаружить ссылку на скачивание на сайте производителя или в инструкции по эксплуатации. В книжечке она обычно указана в виде QR-кода.

Управление офисным внутренним кондиционером через Wi-Fi востребовано:

1. Для коттеджей и загородных домов. Настройка системы через интернет позволит хозяевам приехать в дом с нужным климатом.
2. В промышленности. Дистанционное управление (особенно, если подключено к единой системе климат-контроль) позволяет облегчить управление климатом в помещениях на производстве.
3. В торговых центрах и офисах. Удаленное регулирование офисного микроклимата позволяет подготавливать, мониторить и изменять в течение дня работу сплит-систем для большего комфорта посетителей и сотрудников, даже не посещая обслуживаемое место.
4. В дата-центрах. Серверные шкафы вырабатывают много тепла, и без поддержки нормального климата могут выйти из строя. Удаленный контроль и возможность изменения температуры избавляют от круглосуточного нахождения на объекте.

Портативные мини кондиционеры

Такие устройства появились относительно недавно и поначалу их продавали за немалую сумму. Производитель заявлял, что он неплохо охлаждают, потребляют всего 5 Вт в час, а для нормальной работы нужно просто заливать воду. Но…

Как показала практика, мини-кондиционер не эффективен вообще. Точнее, он может работать как слабенький вентилятор, но не более. С таким же успехом можно поставить на стол компьютерный кулер и подключить запитать его от батарейки.

Мини кондиционер Arctic Air

В этой статье мы подробно описали как работает мобильный кондиционер без воздуховода и с ним. Также привели отзывы реальных людей про использование напольных моделей. Надеемся, что статья будет вам полезна. Не забудьте поделиться ей с друзьями

Преимущества

Установка мобильного кондиционера в квартире является простым процессом. Монтаж не потребует больших затрат. Помимо этого, представленное оборудование отличается массой преимуществ перед стационарными сплит-системами.

Переносное оборудование может установить даже непрофессионал. При этом повредить отделку внутри помещения практически невозможно. Для циркуляции фреона и отвода дренажа не требуется применять дополнительные коммуникации.

Кондиционер занимает немного места в комнате. Его мощности достаточно, чтобы охладить помещение площадью 25 м². При этом отсутствие в системе хладагента повышает экологичность агрегата. Его просто эксплуатировать. Кондиционер потребляет относительно мало электроэнергии. По уровню шума он не отличается от обычного напольного вентилятора. Поэтому многие домовладельцы решают установить именно этот тип оборудования.

Какими бывают напольные кондиционеры

Чтобы установить напольный кондиционер своими руками, не обязательно обладать какими-либо специальными навыками и приспособлениями. Монтаж таких устройств не вызывает больших трудностей и не занимает много времени. Технология установки оборудования зависит от того, к какому типу относится приобретенная модель кондиционера.

Все напольные устройства бывают двух типов: сплит-системы и моноблок. И у того, и у другого типа компрессор расположен в блоке, располагающемся внутри комнаты. Основное отличие заключается в том, что в сплит-системах конденсатор и вентилятор находятся в отдельном блоке, который соединяется с комнатным шлангом, внутри которого располагаются трубки с хладагентами.

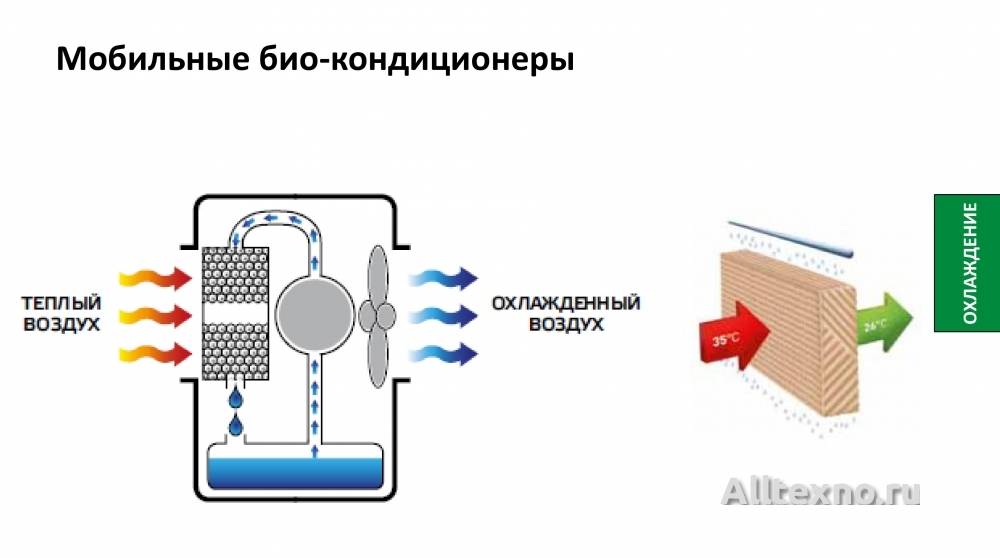

Моноблоки, как и сплит-системы имеют большой недостаток – это необходимость вывода за пределы помещения дренажных трубок и воздуховода, которые портят красоту и целостность интерьера. Решение этой проблемы производители нашли в создании напольных кондиционеров без воздуховодов. В таких устройствах не выделяется конденсат, поэтому отсутствуют лотки для сбора жидкости. Минусом таких кондиционеров можно назвать необходимость постоянного пополнения запасов воды в резервуаре. А поскольку весь монтаж сводится к банальному подключению прибора к сети питания, то не должно возникнуть вопроса, как установить напольный кондиционер без воздуховода.

Что потребуется для самостоятельного монтажа

Вы, наверное, в курсе, сколько стоит установка кондиционера специалистами. При вопросе откуда такие цены, ведь работы всего на 3 часа, отвечают, что очень дорогое оборудование и его амортизация составляет значительную долю стоимости. Возможно, это и так, но большая часть этого оборудования может уже быть в хозяйстве. Исключение — вакуумный насос, но многие бригады обходятся без него, так как стоит нормальный действительно много, а от плохого никакого толку.

При монтаже важно соблюдать горизонтальность установки блоков. Для этого нужен хороший строительный уровень

Оборудование

Итак, для установки кондиционера своими руками потребуется следующее оборудование:

• Перфоратор, чтобы проделать дырку в наружной стене, в которую прокладывают коммуникации, связывающие внутренний и наружный блоки.
• Дрель для установки крепежа с набором сверл разного диаметра.
• Труборез для разрезания медных труб и риммер для удаления заусенец (можно обойтись напильником/натфилем и наждачной бумагой).
• Развальцовщик для медных труб.

Устройство для развальцовки труб

Для идеальной установки необходим вакуумный насос, но обычно взять его негде и на трассах до 6 метров обходятся без него.

Материалы

Для соединения и установки двух блоков сплит-систем нужны будут следующие расходные материалы:

Кабель для подключения питания и для соединения блоков. Марка и параметры кабеля зависят от производителей и указываются обычно в паспорте в инструкции по установке. Обычно это 4-х жильный кабель с сечением 2 мм2 или 2,5 мм2. Длина кабеля равна длине трассы с небольшим запасом.
Медные толстостенные бесшовные трубы (не водопроводные, а специальные для систем охлаждения и кондиционирования). Трубы потребуются двух диаметров — большего и меньшего. Конкретные цифры будут указаны в мануале, длина каждого отрезка равна длине трассы плюс 20-30 см на запас
Еще раз обращаем внимание, что медные трубы не водопроводные, а для холодильной промышленности. В них другая медь — более мягкая, которая хорошо развальцуется и сможет обеспечить требуемую герметичность
Транспортировать и хранить медные трубки надо с заглушенными краями — для исключения попадания туда пыли

Это очень важно.
Медные трубы нужны специальные, с толстой стенкой, бесшовные из мягкой меди
Утеплитель для труб из технического каучука. Есть темно-серого или черного цвета

Цвет на качестве не отражается, поставляется в отрезках по два метра. Требуемая длина — равна длине трассы. Нужен утеплитель под оба диаметра труб — больший и меньший.
Дренажная трубка. Специалисты советуют ставить специальный гофрированный шланг с пластиковой спиралью внутри. При самостоятельной установке его часто заменяют полипропиленовой трубой. Длина дренажной трубки — длина трассы плюс 80 см.
Два L-образных кронштейна для крепления наружного блока. Их размер должен соответствовать габаритам блока, а несущая способность должны превышать его массу в в 4-5 раз. Этот запас необходим для компенсации ветровых и снеговых нагрузок. Желательно их покупать в фирмах, торгующих комплектующими для кондиционеров. Обычные кронштейны могут оказаться ненадежными.

Кронштейны для кондиционеров должны выдерживать большую нагрузку — в 3-4 раза превышающую массу наружного блока

• Болты, анкера, дюбеля. Тип, размеры и количество зависят от типа кронштейнов и монтажной пластины для внутреннего блока, а также от типа стен, на которые монтируется кондиционер.
• Пластиковый короб 60*80 см — для того чтобы можно было закрыть проложенные коммуникации.

Это все, что необходимо для установки кондиционера своими руками.

Фото установки кондиционера своими руками

Также рекомендуем просмотреть:

• Вентилятор своими руками
• Прикормка своими руками
• Откатные ворота своими руками
• Ремонт компьютера своими руками
• Станок по дереву своими руками
• Столешница своими руками
• Брусья своими руками
• Лампа своими руками
• Котел своими руками
• Отопление своими руками
• Фильтр для воды своими руками
• Как сделать нож своими руками
• Усилитель сигнала своими руками
• Ремонт телевизора своими руками
• Зарядное для аккумулятора своими руками
• Точечная сварка своими руками
• Дымогенератор своими руками
• Металлоискатель своими руками
• Ремонт стиральных машин своими руками
• Ремонт холодильника своими руками
• Антенна своими руками
• Ремонт велосипеда своими руками
• Сварочный аппарат своими руками
• Холодная ковка своими руками
• Трубогиб своими руками
• Дымоход своими руками
• Заземление своими руками
• Стеллаж своими руками
• Блок питания своими руками
• Светильник своими руками
• Жалюзи своими руками
• Светодиодная лента своими руками
• Нивелир своими руками
• Замена ремня ГРМ своими руками
• Лодка своими руками
• Как сделать насос своими руками
• Компрессор своими руками
• Усилитель звука своими руками
• Аквариум своими руками
• Сверлильный станок своими руками

Ошибки установки

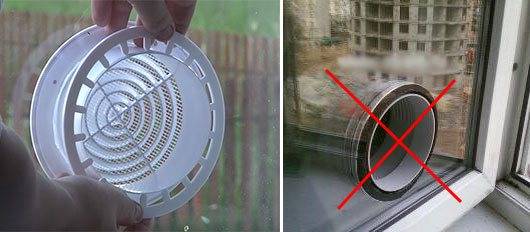

1Отверстие в стекле.

Где в оргстекле лучше вырезать отверстие? Если вы будете постоянно держать мобильный кондиционер на подоконнике, или рядом с ним на его уровне, то отверстие должно быть в самом верху.

В этом случае отвод горячего воздуха будет направлен снизу вверх. В таком направлении потоку легче и проще выйти наружу. Теплый воздух всегда поднимается вверх.

А вот подобный способ на фото снизу, не совсем корректный.

Если же кондей будет стоять на полу, тогда окружность прорезается снизу. Это обеспечит минимальную длину шланга, при которой последний не будет работать в режиме батареи.

Хотя есть у верхнего варианта и отрицательный момент. При сильном боковом дожде, вся вода окажется внутри этого патрубка.

Так что лучше ставить не пустые кольца насадки, а с разнообразными защитными сетками или другими элементами.

2Длина шланга.

Здесь действует универсальное правило, чем короче гофра — тем лучше.

При длинном патрубке, помещение будет нагреваться от этой самой выхлопной трубы. Ее температура доходит до 60 градусов.

В итоге при длинных экземплярах получается такой эффект, как будто у вас в комнате работает на полную мощность батарея отопления. И чем она будет длиньше, тем сильнее она будет греть окружающее пространство.

Ваш кондиционер будет бороться сам с собой. С одной стороны охлаждать помещение, а с другой наоборот, его обогревать.

А еще это сказывается на нагрузке компрессора и в целом самого агрегата. Прогнать горячий воздух по трубе в 1,5м, не то же самое, что длиною 5 метров. Поэтому кстати и не рекомендуют выводить такой хвост в вентиляционную шахту.

3Неправильный вывод гофры.

Если ваш девайс забирает большую часть воздуха через радиаторы на задней стенке, то всегда старайтесь трубу воздуховода уводить от нее как можно дальше или максимально в сторону.

Не рекомендуется ее приближать слишком близко к самому кондиционеру.

Как уже было сказано ранее, труба эта сильно нагревается. В итоге ваш охладительный прибор через радиатор будет засасывать в себя сразу же горячий воздух, нагретый от стенок гофры.

А это значит, что и периодических отключений от кондиционера вы никогда не добьетесь, какую бы температуру не выставляли.

Если места мало, в этом случае гофру можно покрыть слоем теплоизоляционного материала.

Это даст вам как минимум пару лишних градусов, и в комнате станет заметно прохладнее.

4Приток воздуха в комнате.

Если у вас в комнате одно единственное окно и нет притока свежего воздуха с других мест, такой мобильный кондиционер просто выдует большую часть кислорода из помещения.

При этом новая порция в него так и не поступит. При большой производительности агрегата, выбрасывается столько воздушного потока, что дверь в комнату аж присасывает к уплотнителю.

Данную проблему хорошо решают модели с двумя трубами воздуховодами.

Если у вас не такой вид, всегда следите, чтобы какая-то форточка или окна в других комнатах были приоткрыты, а охлаждаемое помещение не было заперто. Иначе в квартире создается низкое давление, после чего начинается забор неприятных запахов через вентиляцию от ваших соседей.

5Несоблюдение минимальных отступов.

Не размещайте напольный кондиционер вплотную со стенкой.

Не забывайте, что он должен через свои боковые радиаторы с фильтрами, засасывать воздух для охлаждения.

По инструкции, рекомендуемое расстояние от стен должно быть минимум 30см.

Особенности установки

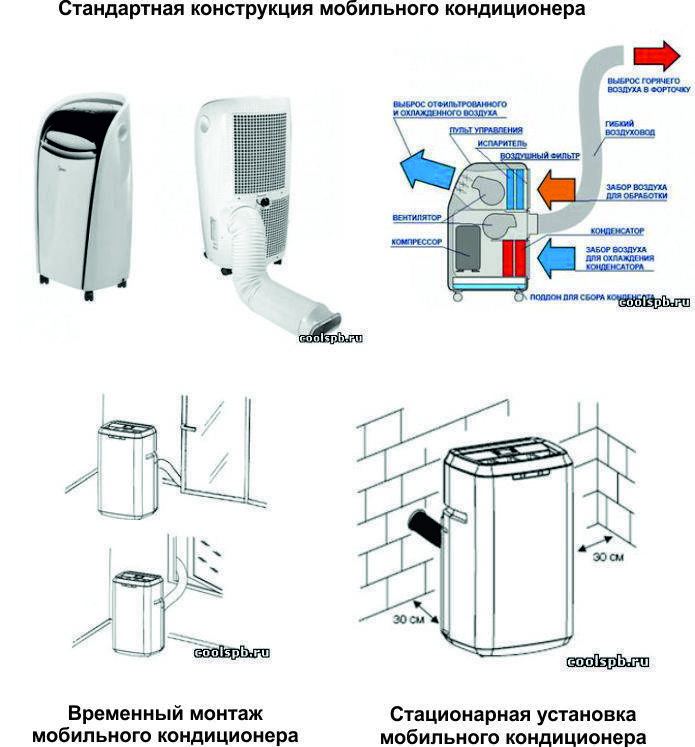

Мобильный кондиционер представляет собой моноблок, чаще всего похожий на тумбочку с колесами. Устанавливать его нужно на ровную поверхность. Но здесь есть небольшие нюансы.

Если установка закрытых мобильных кондиционеров будет производиться на полу, то холодная струя будет бить косо вверх. Вниз она будет растекаться, отразившись от потолка, поэтому расход электричества будет выше. Лучше поставить прибор на тумбочку или полку в углу помещения.

Открытые кондиционеры иначе называют офисными. Установка таких мобильных приборов должна производиться на полу, ближе к центру.

В квартирах офисные кондиционеры стоит устанавливать только в том случае, если в них имеется приточно-вытяжная вентиляция (ПВВ). Но жилых помещений, нуждающихся в таких модификациях, мало. Самому же устанавливать ПВВ, чтобы потом купить открытый кондиционер, будет дороже, чем установить полноценную сплит-систему, поэтому чаще всего в квартиры покупают приборы закрытого типа.

При выводе шланга могут возникнуть некоторые проблемы.

Воздуховод имеет не очень большую длину, наращивать ее нельзя, иначе не будет хватать мощности вентилятора, т. к. он рассчитан на конкретную протяженность. По этой причине мобильный кондиционер ставят чаще около окна или балкона.

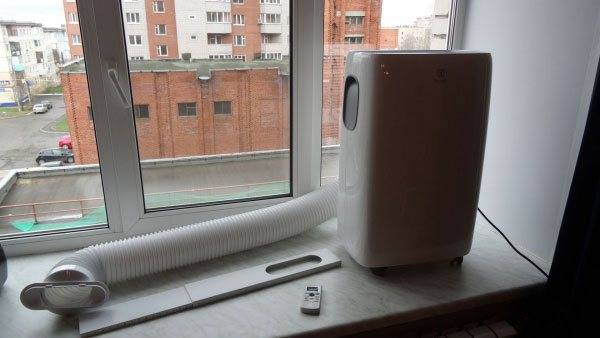

Кондиционер устанавливается недалеко от окна

Воздуховод кондиционера выводится на улицу несколькими способами.

• Можно вывести трубу в открытое окно, но это не лучшее решение. При таком способе в помещение заходит теплый воздух с улицы. Из-за этого прибор работает не очень эффективно.
• Можно вырезать своеобразную «шторку» и вставить ее в окно. Патрубок выводится через нее. Чаще всего используется этот способ. Разберем его более подробно. Для того чтобы сделать «шторку» на оконную раму, вам понадобятся кусок оргстекла, малярный скотч, уплотнитель, строительный нож. Для начала нужно разработать схему монтажа. Желательно прибор установить недалеко от окна, чтобы шланг не сильно изгибался. Далее произведите замеры створки окна. По ним надо будет вырезать лист. Измерьте наружный диаметр шланга, вырежьте во вставке отверстие на 3–4 мм меньше внешнего диаметра воздуховода. С помощью резиновых уплотнителей загерметизируйте конструкцию. Далее следует открыть окно и оставить его в этом положении. По периметру рамы вмонтируйте вставку из оргстекла. После этого потребуется присоединить дренажного шланга к воздуховоду. Его следует вставить к вытяжному отверстию прибора. Другой конец шланга выводится на улицу.
• Тепло отводится через форточку. Это можно реализовать с помощью специальной заглушки с отводом, совпадающим по размеру с форточкой. В этом случае она заменяет собой стекло. Шланг мобильного кондиционера подсоединяется к отводу заглушки. При таком способе об отличной работе прибора можно не беспокоиться. Проблема в том, что форточки в пластиковых окнах имеются далеко не всегда.
• Шланг выводится через чуть приоткрытое окно. В этом случае для того, чтобы прибор работал эффективно, применяется специальный переходник — вставка. Он поставляется ко многим моделям кондиционеров.
• Вывод шланга можно осуществить через вытяжную вентиляцию
• Можно выводить воздуховод через дверь балкона. В этом случае пользуются вставками для дверей из пластика. Они также поставляются с большинством моделей кондиционеров. Вставка не нуждается в дополнительном утеплении или герметизации.
• Установка прибора непосредственно на балконе. Кто-то считает, что это позволяет улучшить качество воздуха, т. к. перерабатываются и потоки с улицы. Но специалисты не рекомендуют этот способ. Если балкон плотно закрыт, то прибор не сможет самостоятельно охлаждаться. Из-за этого перегреется компрессор, и кондиционер отключится. Если прибор будет установлен на открытой лоджии, то работать он будет на пределе возможностей, поэтому прослужит не так долго, как мог бы.
• Можно проделать в стене отверстие для отвода холодного воздуха. Не забудьте о заглушке для него. В холодное время года без нее не обойтись.

Если установка вашего мобильного кондиционера будет производиться последним способом, то могут возникнуть некоторые сложности. Проделывать отверстия в несущих стенах многоквартирного дома нежелательно. В съемной квартире вам также вряд ли разрешат подобные манипуляции со стенами. Однако если вы хотите установить прибор на даче или в собственном доме, то в этом случае вы добьетесь его наибольшей эффективности.

После того как вы выбрали, как установить мобильный кондиционер, остается лишь подключить его к электросети.

Как выполнить монтаж кондиционера: установка внешнего и внутреннего блоков

Для начала нужно определить места, где будут размещаться блоки, трасса и другие элементы климатического оборудования. Для этого нужно пройтись по всей трассе прибором, предназначенным для обнаружения проводки и нанести предварительную разметку.

После этого на стену крепится пластина для фиксации внутреннего блока. Этот элемент размещается строго в горизонтальном положении, поэтому в процессе работы обязательно нужно использовать строительный уровень.

К выбору кронштейнов для монтажа наружных блоков нужно подходить очень ответственно

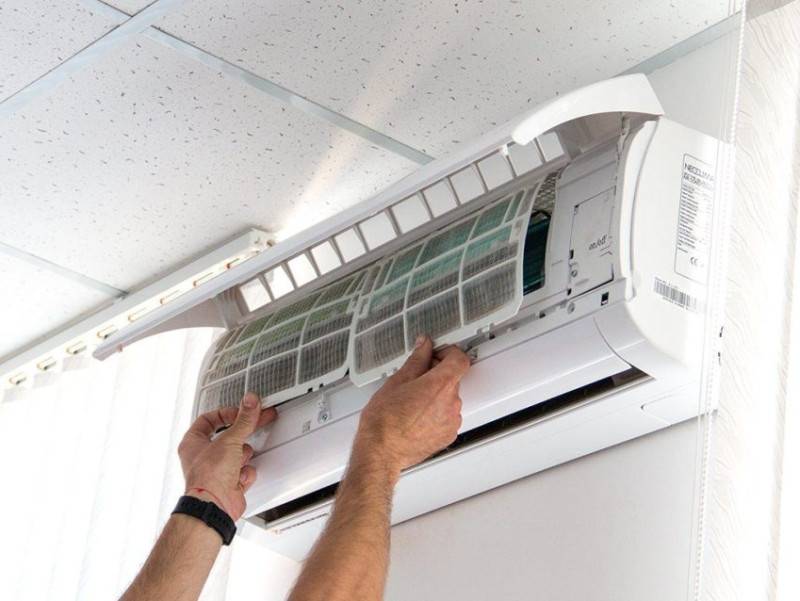

Порядок установки внутреннего блока:

Пластина прикладывается к стене, выравнивается по уровню и отмечаются места, где будет размещаться крепеж.
Пластина убирается, и в отмеченных точках делаются отверстия с помощью дрели.
Устанавливаются крепежные элементы. В деревянных домах можно воспользоваться саморезами, для бетонных и кирпичных зданий лучше взять дюбели.
Пластина ставится на место и надежно фиксируется

Особое внимание нужно уделить защелкам, которые удерживают блок в нижней части.

Останется только проверить горизонтальность пластины и закрепить на ней испаритель.

Затем следует установить кондиционер своими руками с наружной стороны. Для этого с учетом нормативов наносится разметка, в соответствии с ней устанавливаются металлические уголки или кронштейны. В качестве крепежа можно использовать анкерные болты из нержавейки размером 10х1 см. К выбору кронштейнов нужно подойти очень ответственно. Эти элементы должны не только выдерживать вес внешнего блока, но и справляться с ветровыми и снеговыми нагрузками.

Удостоверившись, что кронштейны установлены ровно, на них с помощью болтов закрепляется внешний блок. Компрессор к зоне установки нужно опускать очень аккуратно, предварительно обвязав его веревками. В том месте, где через стену будут проходить коммуникации, перфоратором делается сквозное отверстие необходимого размера.

Нельзя устанавливать кондиционер вплотную к потолку или к боковым стенам

Второй этап установки кондиционера своими руками: соединение блоков

Для соединения внешнего и внутреннего блоков используются кабель и медные трубки двух диаметров. Размеры соединительных элементов обычно указаны в инструкции, которая прилагается к сплит-системе. Длина просчитывается с учетом размещения блоков. К полученному значению нужно прибавить 30 см.

Обработка медных трубок:

• от бухты делается отрез необходимой длины;
• края расправляются, и устраняются все заусеницы;
• на концах устанавливаются заглушки и пробки;
• надевается теплоизоляция.

После этого трубы требуется вывести через отверстие в стене и загнуть в нужных местах, используя трубогиб. На кабель с двух сторон устанавливаются обжимные наконечники, после чего он заводится в отверстие и подключается в соответствии с инструкцией.

Дренажная трубка при монтаже сплит-системы своими руками подключается к внутреннему блоку (для этого предусмотрен специальный выход) и выводится наружу на расстояние от стены примерно 80 см. Чтобы исключить провисание, ее следует фиксировать на каждом метре. Прежде чем уложить коммуникации в пластиковый короб, их следует связать в пучок, применяя металлизированный скотч или стяжки.

Первым устанавливают наружный блок, а затем монтируют систему внутри помещения

Как подключить кондиционер: подсоединение медных трубок

Сперва трубки подключаются к внутреннему блоку. На его боковой стенке имеется два порта со штуцерами разных диаметров. С них нужно скрутить гайки. В результате этого появится шипение, свидетельствующее о том, что из блока выходит азот, который был закачан производителем. Он необходим для защиты внутренних деталей от окислительных процессов.

Далее с трубок нужно снять заглушки и еще раз проверить их края на наличие дефектов. Поверхность должна быть ровной. После этого на трубы можно надеть накидные гайки.

Затем следует развальцевать края трубок. Выполняя данную процедуру, нужно держать изделие отверстием вниз, чтобы пыль и мелкая стружка не попадали внутрь. Трубка зажимается в держателе так, чтобы снаружи оставалось 2 мм. Затем устанавливается вальцовщик, закручивается винт. Делается это до тех пор, пока цилиндр не перестанет опускаться. В результате этого на изделии образуется «юбка».

Трубка подключается к выходу внутреннего блока развальцованным краем. В качестве соединительного элемента используется накидная гайка, которая затягивается ключом. Нет необходимости в применении уплотнительных материалов. Аналогичным образом подключаются трубки к внешнему блоку.

Медные трубки подключаются к внутреннему блоку кондиционера

Как выполнить монтаж кондиционера: установка внешнего и внутреннего блоков

Для начала нужно определить места, где будут размещаться блоки, трасса и другие элементы климатического оборудования. Для этого нужно пройтись по всей трассе прибором, предназначенным для обнаружения проводки и нанести предварительную разметку.

После этого на стену крепится пластина для фиксации внутреннего блока. Этот элемент размещается строго в горизонтальном положении, поэтому в процессе работы обязательно нужно использовать строительный уровень.

К выбору кронштейнов для монтажа наружных блоков нужно подходить очень ответственно

Порядок установки внутреннего блока:

Пластина прикладывается к стене, выравнивается по уровню и отмечаются места, где будет размещаться крепеж.
Пластина убирается, и в отмеченных точках делаются отверстия с помощью дрели.
Устанавливаются крепежные элементы. В деревянных домах можно воспользоваться саморезами, для бетонных и кирпичных зданий лучше взять дюбели.
Пластина ставится на место и надежно фиксируется

Особое внимание нужно уделить защелкам, которые удерживают блок в нижней части.

Останется только проверить горизонтальность пластины и закрепить на ней испаритель.

Затем следует установить кондиционер своими руками с наружной стороны. Для этого с учетом нормативов наносится разметка, в соответствии с ней устанавливаются металлические уголки или кронштейны. В качестве крепежа можно использовать анкерные болты из нержавейки размером 10х1 см. К выбору кронштейнов нужно подойти очень ответственно. Эти элементы должны не только выдерживать вес внешнего блока, но и справляться с ветровыми и снеговыми нагрузками.

Удостоверившись, что кронштейны установлены ровно, на них с помощью болтов закрепляется внешний блок. Компрессор к зоне установки нужно опускать очень аккуратно, предварительно обвязав его веревками. В том месте, где через стену будут проходить коммуникации, перфоратором делается сквозное отверстие необходимого размера.

Нельзя устанавливать кондиционер вплотную к потолку или к боковым стенам

Второй этап установки кондиционера своими руками: соединение блоков

Для соединения внешнего и внутреннего блоков используются кабель и медные трубки двух диаметров. Размеры соединительных элементов обычно указаны в инструкции, которая прилагается к сплит-системе. Длина просчитывается с учетом размещения блоков. К полученному значению нужно прибавить 30 см. Обработка медных трубок:

• от бухты делается отрез необходимой длины;
• края расправляются, и устраняются все заусеницы;
• на концах устанавливаются заглушки и пробки;
• надевается теплоизоляция.

После этого трубы требуется вывести через отверстие в стене и загнуть в нужных местах, используя трубогиб. На кабель с двух сторон устанавливаются обжимные наконечники, после чего он заводится в отверстие и подключается в соответствии с инструкцией.

Дренажная трубка при монтаже сплит-системы своими руками подключается к внутреннему блоку (для этого предусмотрен специальный выход) и выводится наружу на расстояние от стены примерно 80 см. Чтобы исключить провисание, ее следует фиксировать на каждом метре. Прежде чем уложить коммуникации в пластиковый короб, их следует связать в пучок, применяя металлизированный скотч или стяжки.

Первым устанавливают наружный блок, а затем монтируют систему внутри помещения

Как подключить кондиционер: подсоединение медных трубок

Сперва трубки подключаются к внутреннему блоку. На его боковой стенке имеется два порта со штуцерами разных диаметров. С них нужно скрутить гайки. В результате этого появится шипение, свидетельствующее о том, что из блока выходит азот, который был закачан производителем. Он необходим для защиты внутренних деталей от окислительных процессов.

Далее с трубок нужно снять заглушки и еще раз проверить их края на наличие дефектов. Поверхность должна быть ровной. После этого на трубы можно надеть накидные гайки.

Затем следует развальцевать края трубок. Выполняя данную процедуру, нужно держать изделие отверстием вниз, чтобы пыль и мелкая стружка не попадали внутрь. Трубка зажимается в держателе так, чтобы снаружи оставалось 2 мм. Затем устанавливается вальцовщик, закручивается винт. Делается это до тех пор, пока цилиндр не перестанет опускаться. В результате этого на изделии образуется «юбка».

Медные трубки подключаются к внутреннему блоку кондиционера

Трубка подключается к выходу внутреннего блока развальцованным краем. В качестве соединительного элемента используется накидная гайка, которая затягивается ключом. Нет необходимости в применении уплотнительных материалов. Аналогичным образом подключаются трубки к внешнему блоку.

Схема работы кондиционера всё очень просто

Приветствую всех посетителей и читателей сайта «Кондиционерщик»! Сегодня я подробно расскажу о процессе «получения» холода из кондиционера – вы узнаете, как при этом изменяется давление и температура фреона. Вся суть заключается в том, что фреон при сжатии сильно нагревается, затем отдает тепло – это происходит во внешнем блоке. После этого хладагент поступает во внутренний блок, где расширяется и «забирает» тепло из помещения.

На рисунке представлена температура фреона: красным цветом – самое горячее состояние (примерно 65˚C), синим цветом – самое холодное состояние (примерно 2˚C).

Принцип работы сплит системы

В теплообмене участвует всего 4 элемента. За начальную точку возьмем компрессор, который обеспечивает циркуляцию хладагента между блоками:

1. Компрессор «забирает» из внутреннего блока фреон в газообразном виде и сжимает его. Затем сильно нагретый фреон поступает в радиатор внешнего блока (конденсатор).
2. Этот самый конденсатор отдает тепло на улицу при помощи вентилятора. Здесь хладагент переходит в жидкостное состояние.
3. Далее фреон на своем пути встречает ТРВ (терморегулирующий вентиль). Он может быть в виде капиллярной трубки с маленьким внутренним сечением. Эта деталь создает сопротивление на пути движения хладагента. Таким образом, перед ТРВ сохраняется большое давление, а после него – давление снижается (фреон расширяется).
4. Затем газ в охлажденном состоянии проходит через радиатор внутреннего блока (испаритель). При этом «забирается» тепло из комнаты – вентилятор внутреннего блока помогает в этом, создавая движение воздуха. Далее хладагент снова поступает в компрессор.

Процесс повторяется циклично.

Чтобы кондиционер работал на обогрев необходимо как бы поменять местами испаритель и конденсатор. Эту функцию в «сплитах» выполняет так называемый 4-х ходовой клапан. Он перенаправляет движение фреона в рассмотренной цепочке.

Для лучшего понимания устройства сплит-системы читайте соответствующую статью. И обязательно посмотрите видео, в котором очень хорошо продемонстрирован весь процесс охлаждения.

https://youtube.com/watch?v=xK3_QhbdE2g

Всем удачи! Подписывайтесь на новые статьи!

Преимущества мобильных кондиционеров

• Напольное устройство можно разместить в углу помещения, где оно не будет мешать;

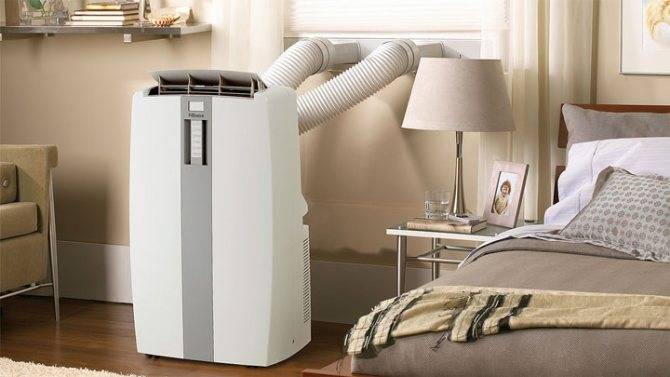

• Напольные мобильные приборы полностью оправдывают свое название. Устройство можно перевозить (оно оборудовано колесиками для перемещения) из одной комнаты в другую. Его легко транспортировать на легковой машине, поэтому климатическое оборудование подходит для дачи, где летом собирается вся семья;
• Отсутствие монтажных работ. Не нужно разносить блоки кондиционера и тянуть трубы через все помещение, как это бывает со сплит-системами. Стоит отметить, что установка последней составляет до 40% от общей стоимости климатического оборудования;

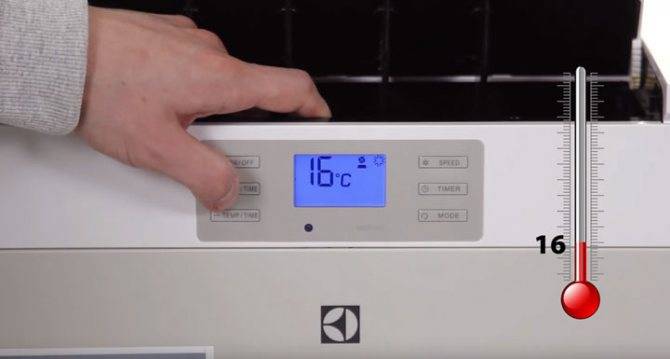

• Некоторые модели оснащены дополнительными функциями, которые облегчают процесс пользования прибором;
• Цена на мобильное устройство значительно ниже. Стационарная сплит-система стоит дороже.
