Установка металлической печи в бане

Как правильно установить в деревянной бане металлическую печь?

Готовые отопительные агрегаты смонтировать гораздо проще, чем возвести кирпичную печь. Поэтому металлические печи — приоритетный выбор оборудования для бани. Оно быстро прогревается и удобно в эксплуатации.

Установка печи

Установка печи в бане на деревянный пол требует монтаж напольного основания, которое сможет предотвратит возгорание древесины. Поэтапно проводится комплекс работ:

• Разметка. В месте монтирования источника тепла, на полу чертится прямоугольник размером идентичным основанию конструкции. Со стороны топки к нему прибавляется 50 см, с оставшихся трех сторон по 10 см.
• Подготавливается жаростойкая плита. Ее размеры соответствуют фигуре, нарисованной на деревянном полу, для изготовления выбирают огнеупорный материал.
• Крепят к полу на саморезы вышеуказанный элемент.

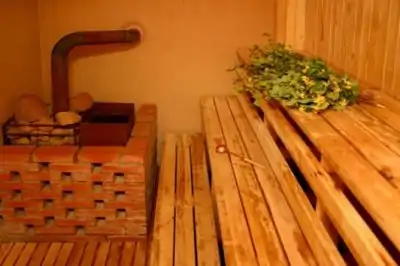

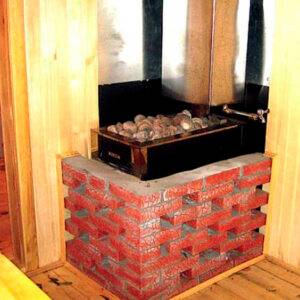

• Поверх плиты возводят кирпичный пьедестал, на который установится печь. Для этого полнотелые или шамотные красные кирпичи предварительно замачивают в воде. Из них в один слой выкладывают площадку. В работе используют жаростойкий раствор для кладки и проверяют ее горизонтальность уровнем.
• Для предания эстетичного вида кладки поверх нее улаживают керамическую или керамогнитную плитку.

Сооружению необходимо просохнуть 1-2 дня, после чего его можно использовать по назначению.

Установка дымохода

Ошибочное обустройство дымохода в практике нередко. Результатом оплошности может быть воспламенение потолочного перекрытия. Основными причинами возгорания являются: перегрев трубы, неверное расстояние между трубой и перекрытием, выброс искр в трещины дымохода.

Неправильная установка дымохода чревата воспламенением потолочного перекрытия

Монтаж трубы в соответствии со всеми правилами пожарной эксплуатации состоит из следующих этапов:

Для установки разделочного короба в потолочном перекрытие вырезается квадрат (если отверстие не спланировано при строительстве здания). Заранее заготовленный короб представляет собой жестяной прямоугольник, обшитый сверху и снизу нержавеющей сталью с отверстием для трубы. Дымоход, берет начало в патрубке, выходящем из печи. Если диаметр основной трубы больше, она соединяется с патрубком переходником. Затем на нее монтируется шибер. Берется переходник с основной трубы и устанавливается на сэндвич дымоход. Соединение должно миновать отверстие в потолочном перекрытии

Это очень важно. Труба выводится через отверстие в коробе и крыше на улицу

Пустоты между дымоходом и коробом заделываются керамзитом, минватой или песком. Со стороны улицы участок рядом с трубой промазывается герметиком. Крепление делается саморезами с промежутком в 5 см. Работы по установке трубы на этом закончены, остается установить сверху дефлектор или зонтик.

Установка навесного бака

Навесной бак монтируется следующим образом:

• месторасположения бака должно выбираться так, чтобы он располагался выше печи;
• монтаж бака в деревянной бане лучше произвести на обрешетку из реек, а не сразу к стене;
• крепление производится сверху и снизу на кронштейны;
• емкость должна иметь 3 или 4 патрубка (два для связи с теплообменником, остальные для подачи воды);
• один из патрубков используется для наполнения емкости холодной водой (на нем обязательно наличие обратного предохранительного клапана);
• соединение с теплообменником производится при помощи стальных гофрированных или медных трубок, их крепят на фитинги;
• одна из труб должна предусматривать наличие крана для полного слива воды;
• штуцеры теплообменника соединяются с трубками емкости фитингами;
• при необходимости места крепления усиливаются хомутами или герметиком;

Часто владельцы бань не проявляют особую мудрость и делают все намного проще и это тоже работает.

Монтаж на деревянный пол

Варианты

Есть три варианта решения по установке жаропрочного основания:

• металлический лист;
• кирпич;
• натуральный или искусственный камень;
• керамическая или керамогранитная плитка. Минимальный размер защиты должен быть — 40 см.

Подготовка стен

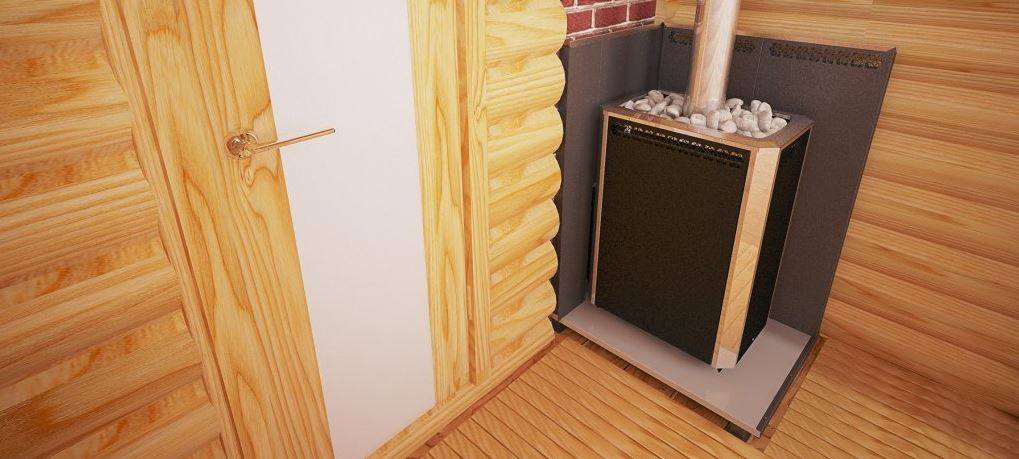

Как уже было сказано, легче отделать стены огнеупорами, чем отнимать у парилки полезное пространство.  Самый экономный, но не лучший вариант – это прибить лист металла к стене на бруски.

В целом, у нас есть следующие варианты:

• закрепить лист огнеупора на стену;
• отштукатурить ее (слой лучше делать более 2,5 см);
• сделать кожух из кирпича для печи;
• выложить кирпичом вместо деревянной стены.

Если печь располагается вплотную к стене, то потребуются двухслойный минерит с воздушной прослойкой между этими слоями из керамических втулок по 3 см. Это выглядит примерно так: деревянная стена — первый слой минерита — втулки — второй слой минерита.

Когда пространство позволяет, можно обойтись одним слоем, но для его крепления к деревянной стене также используются втулки.

Сверху минерита иногда кладут термостойкую плитку или зеркальную нержавейку. Последняя отлично отражает тепло, но нагревается сама, поэтому ее крепят на любой огнеупор — минвату, керамоволокно, суперизол и др.

Те, кто вывел топку в предбанник, либо ставят стену из кирпича, либо после вырезают часть бруса. В кирпиче оставляют место с запасом для топочного тоннеля, куда впоследствии укладывается теплоизолятор, к примеру, минвата. Его используют и в местах соединения кирпича с деревянной стеной. Если нет желания заменить всю стену, сделайте портал — минимум метр в ширину.

Подготовка потолка и монтаж дымохода

Нередко причиной пожара является участок потолка, где расположен дымоход. Множество ошибок, связанных с прохождением дымохода через перекрытия.

Конкретной причиной пожара могут стать:

• перегревание трубы;
• трещины в трубе, пропускающие искры;
• недочеты в расстоянии до сгораемых предметов.

Если вы не задумывались над положением печи заблаговременно, то над ней может оказаться балка. В таком случае часть балки вырезается и скрепляется перемычками с соседними балками. Пустое пространство над центром прохождения трубы должно быть в диаметре не менее 90 см.

Дымоход устанавливается от патрубка, который выходит из печи. В случае большего диаметра монотрубы, на патрубок надевается переходник. Первой трубой, проходящей через парилку, станет монотруба

На нее устанавливают шибер, потом она вновь продолжается, но не до конца (это очень важно!) перекрытия, т.к. там на нее надевают «старт» — переходник на сэндвич-трубу, которая пройдет сквозь перекрытия

Соединения труб не должны быть в местах перекрытий.

Здесь важно знать, что хоть сэндвичи наиболее распространены, но это опасный вид дымохода. Аналог сэндвич-труб — керамические или кирпичные дымоходы, но оба варианта тяжелее и дороже

Наружная сторона короба может быть обернута базальтовым картоном во избежание касания дерева. Затем труба прокладывается на крыше через отверстие большего диаметра, чем сама труба. Далее замазывается герметиком, надевается мастер флеш и закрепляется на крыше саморезами с промежутками в 5 см. В конечном итоге, устанавливается дефлектор или зонтик.

Подготовка печи

Перед установкой дымохода, печь уже должна располагаться на отведенном ей месте. Предварительно ее рекомендуется протопить на улице

Сделать это крайне важно, т.к. первая топка обычно сопровождается выгоранием промышленной термостойкой краски

Печь может немного «дымить» и пахнуть. Это нормальное для нее состояние. Заодно узнаете, есть ли у нее дефекты производства.

Новые камни также следует опробовать на свежем воздухе, а не внутри, потому что и от них может щипать горло и глаза.

Строго соблюдайте пошаговую инструкцию по установке металлической печи.

Расчет нагрузки на деревянный пол

Выдержит ли деревянное перекрытие новенькую печь в комплекте с камнями, баками, облицовкой и т.д.? А учитывая, что пол будет эксплуатироваться в условиях перепадов температур и высокой влажности, стоит отнестись к этому вопросу серьезно.

• замер расстояния между несущими стенами;
• расчет нагрузки;
• расчет оптимального сечения и шага балок.

Если длина пролета (расстояния между несущими стенами) менее 5 метров, допускается использование балок из массива хвойных или лиственных пород. Если пролет более 5 метров, желательно, чтобы применялись балки клееные (выдерживают повышенные нагрузки).

Балки применяются квадратного сечения, прямоугольного, а также двутавровые (профиль, сочетающий элементы из массива и фанеры либо ОСБ). Для прямоугольного сечения оптимальное соотношение 1 к 1,4 (например, 100 х 140, 200х280 мм). Жесткость балок принимается не более 1 к 350 (отношение величины прогиба к длине бруса). Рекомендуемая толщина досок настила 50 мм.

Таблица определения минимального допустимого сечения при шаге в 1 м

Точные данные по соотношению шага балки и сечения можно получить, используя калькулятор.

Рекомендуемое сечение балок при условии, что печь вместе с облицовкой, камнями и иными конструктивными элементами весит менее четырехсот килограммов.

Если расчетная нагрузка соответствует действительному сечению балок, можно переходить к установке печи. Если нагрузка критическая, желательно либо усилить балки, либо выбрать другую печь для бани (с меньшим весом).

Наращивание площади сечения балки

Установка на пол

Конструируя устройство на пол необходимо знать его вес, исходя из которого, выполнить расчет прочности перекрытий. Соответствие веса конструкции и жесткости установочной площади предотвратит пролом пола. Существуют специальные онлайн-сервисы позволяющие произвести такой расчет. Потребуются лишь точная информация о сечении и размере балок и лаг.

Используя приблизительные значения нагрузки, рассмотрим варианты выполнения напольного перекрытия, на которое в последующем будет установлен отопительный прибор.

Печь с плитой-основанием и всеми конструктивными элементами весом не более 700 кг можно установить на деревянный пол с опорными лагами. Более массивные конструкции требуют дополнительно сооружения фундамента — основания для установки.

Соблюдаются следующие размеры при строительстве деревянного основания.

Шаг между лагами 1 метр

Длина пролета	Габариты лаг
2 метра	75×150 мм
3 метра	100×175 мм
4 метра	175×200 мм
5 метров	150×225 мм
6 метров	175×250 мм

Сверху лаг набивается половая доска толщиной 50 мм. Все деревянные части конструкции пола в идеале обрабатываются огнебиозащитной пропиткой.

Основные требования к печам для русской бани

Прорабатывая чертёж печи для бани, следует помнить, что к подобным конструкциям предъявляются следующие требования:

• высокая тепловая мощность, позволяющая обеспечить прогрев воздуха у потолка до 95-100°С, у пола – до 45°С. Численные значения данного параметра зависят от площади строения и материала, из которого изготовлены стены;
• небольшие габариты. Печь для русской бани должна занимать минимум места;
• нагрев достаточного количества воды. В среднем для одного человека требуется не менее 15 л;
• возможность аккумуляции тепла на протяжении длительного времени;
• безопасность. В процессе работы отопительной конструкции внутрь бани не должен проникать дым и газ.

Чтобы микроклимат был подходящим, печь должна отвечать определённым требованиям

Особенности установки печи в зависимости от материала

По форме, конструкции печи бывают:

• горизонтальные;
• вертикальные;
• цилиндрические;
• прямоугольные.

Делают их из:

• чугуна;
• металла (сталь, железо);
• кирпича.

Отдельные модели оснащают сеткой для камней, баком для нагрева воды.

Чугунная

Чугун представляет собой сплав металла (железо, графит, углерод). Это экологически чистое и безопасное сырье.

Плюсы чугунной печи:

1. Длительный срок службы – от 30 и более лет.
2. Создание конструкции не предусматривает сварку. Отсутствие швов положительно сказывается на качестве и сроке эксплуатации изделия.
3. Материал обладает высокой устойчивостью к перепадам температур. Ему не страшна деформация.
4. Скорость нагрева. Чугун быстро нагревается, хорошо сохраняет и удерживает тепло. Такая печь способна нагреть большую баню за 2‒3 часа. Одной загрузки топлива хватает до 9 часов обогрева.
5. Устройство собрано из отдельных элементов, соединенных между собой замками. При поломке одну деталь легко заменить.
6. Чугунная печка отлично впишется в любой дизайн помещения.

Из минусов агрегата:

1. Большой вес. Установить одному такую конструкцию не выйдет. Средний ее вес ‒ 200 кг.
2. Подверженность коррозии, поэтому ставить прямо в парной такую печь не рекомендуется.

Любые трещины, повреждения изделия нужно своевременно устранять во избежание пожара.

Печь будет отлично смотреться в предбаннике, комнате отдыха.

Стальная (железная)

Среди владельцев дачных участков, загородных домов металлические печи пользуются большим спросом по причине доступности и низкой цены материала в сравнении с другими видами.

Плюсы металлических печей:

1. Небольшой вес готового изделия ‒ от 80 кг.
2. Под многие модели печей не нужно отдельно заливать бетонный фундамент.
3. Устанавливаться печь будет просто. Справится с этим и один человек.
4. Компактные размеры – она не займет много места.
5. Металл быстро нагревается, отдавая тепло, снижается расход топлива.
6. Корпус полностью герметичен. Риск утечки угарного газа минимален.
7. Доступная цена готовых изделий.
8. Печь можно сделать самому.

Из минусов устройства:

1. Быстрое остывание металла. Для поддержания комфортной температуры в помещениях топить зимой придется постоянно.
2. Сильный нагрев металла пересушивает воздух.
3. Незащищенные перегородками раскаленные поверхности могут стать причиной ожогов.
4. Сталь, железо в условиях постоянной влажности без дополнительной защитной обработки начнут быстро ржаветь.

В банях с деревянными полами следует сделать дополнительную защиту участков вокруг печи, обустроив покрытие из негорючих материалов. Это же касается и изделий на 4 ножках. Пол под ними без защитного настила постепенно продавится.

Кирпичная

Кладку печи выполняют огнеупорным кирпичом (шамотом), облицовывают готовое изделие керамическим.

Преимущества классической каменки:

1. Долгое сохранение тепла.
2. Пожарная безопасность.
3. Возможность отапливать большие по площади помещения.
4. Вырабатывается мягкий водяной пар.
5. Постройка прогревается равномерно и постепенно.
6. Материал негорючий, устойчив к перепадам температур.
7. Долговечность. Правильно выложенная печь прослужит не одно десятилетие.

Но есть у такой конструкции и минусы:

1. Сложность кладки. Без знаний технологии порядовки браться за возведение не стоит.
2. Высокая стоимость материалов и работ.
3. Большой вес готового изделия требует заливки надежного фундамента.

Данный материал будет полезен:

• Монтаж фундамента под кирпичную печь
• Какой кирпич для печи лучше выбрать

Вычисление мощности в зависимости от объёма парной

Можно найти в литературе или скачать из интернета чертежи банной печи, чтобы изготовить её своими руками. Необходимо не только знать точные габариты помещения для парилки. Читайте здесь — Как сделать барную стойку — лучшие примеры и инструкции как сделать своими руками (фото + видео)

Требуется учитывать также материал, из которого она облицована, наличие окон, проёмов, поверхностей из плитки и кирпича. Нужно измерить их точную площадь.

К измеренной площади таких поверхностей следует прибавлять полтора метра в кубе к общему объёму. Именно этот объём и учитывается при выборе размера.

Необходимо конструировать таким образом, чтобы была возможность производить регулирование температурного режима.

Посмотрите еще здесь!

• Потолок с подсветкой своими руками: 85 фото лучших вариантов! Виды подсветки: споты и особенности их подключения, светодиодная подсветка, диодная подсветка, «звездное небо»

• Сборка душевой кабины своими руками: сборка поддона, подготовка и монтаж стенок, монтаж портала. Все этапы сборки с фото

• Как сделать вентиляцию своими руками — обеспечиваем свежесть в доме, создаем комфорт самостоятельно (фото + видео)

Установка печи в бане на деревянный пол пошагово с соблюдением противопожарной безопасности

Установка печи в бане на деревянный пол — важный и ответственный шаг. Лучше всего подбирать печь и способ ее установки еще до того, как будет заложен фундамент бани. Ведь именно в этом случае удастся спроектировать помещения оптимальных габаритов, предусмотреть место для складирования дров, если печь твердотопливная, либо заранее позаботиться о соблюдении ПУЭ, если агрегат электрический. Газовые каменки устанавливают только квалифицированные мастера, а разрешение на монтаж сертифицированного оборудования выдается Ростехнадзором. Самостоятельно в “кустарных условиях” изготавливать и подключать к газопроводу запрещено. Но, если баня уже построена, и даже завершены отделочные работы, установить печь на деревянный пол возможно при условии соблюдения ряда важных нюансов.

Установка печи в бане на деревянный пол

Защитные экраны

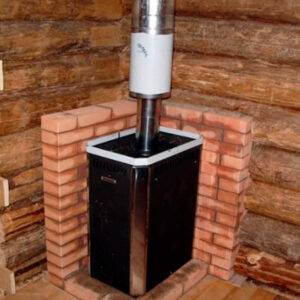

Безопасное расстояние отопительных агрегатов от стен можно обеспечить только в больших банях. Во всех иных случаях без изоляции поверхностей не обойтись. Самым простым и распространённым способом защиты деревянных поверхностей от обугливания и воспламенения является установка защитных экранов из стали или чугуна, оснащённых изоляционным слоем.

Продаются защитные экраны для банных печей в строительных и специализированных магазинах. Их удобно использовать для установки вокруг металлических каменок небольшого размера. Выпускаемые производителями защитные экраны могут быть боковыми и фронтальными.

Заменить металлические конструкции с изолирующим слоем можно на заграждения из кирпича. Защитный экран такого типа долго нагревается, излучая при этом мягкое тепло. Возводят защитные кожухи в бане для печей из шамотного кирпича. Он изготавливается из цементной смеси и огнеупорной глины. Кладка делается в полкирпича. В случае отсутствия шамотного кирпича его заменяют на красный печной.

При соединении этих оснований теряется большое количество тепла. Между этими фундаментами обязательно устанавливается слой изоляции. Основание печи должно быть ниже уровня чистового пола на 15-20 см. Выравнивание уровней производится влагостойким изоляционным материалом, на который накладывают глиноцементный раствор и два ряда кирпича. Поверх них можно уложить жаропрочную керамическую плитку.

Фундамент защитного экрана такого типа можно выкладывать в четверть кирпича. В его нижней части должны быть предусмотрены специальные окошки. Они необходимы для циркуляции нагретого воздуха между защитным экраном и печкой. Расстояние между ними может составлять 3-10 см.

Мнение эксперта
Ловкачев Борис Петрович
Банных дел мастер знающий всё о парении

Через ряд кирпичную кладку защитного экрана прокладывают армирующей сеткой. Выкладывать кирпичный защитный экран можно высотой до потолка, но не менее чем на 20 см выше верхней панели печи.

По какой цене можно купить печь для бани – обзор актуальных предложений

Если самодельные печи для бани из металла или кирпича не нравятся, стоит обратить внимание на изделия промышленного производства. Они могут иметь различные размеры и конструктивные особенности

Если вы планируете купить печь для бани, средние цены на некоторые модели представлены в таблице.

Модель	Характеристики	Средняя цена (по состоянию на июнь 2018 г.), руб.
Кубань 20	Бак − 20 л. Вес − 49 кг. Топка стальная.	29 200
Варвара мини	Вес − 78 кг. Вес камней − 50 кг. Максимально отапливаемый объём – 16 м³.	20 200
Конвектика	Максимально отапливаемый объём − 12 м³. Стальной корпус. Масса − 39 кг.	19 900
Сиеста	Масса − 100 кг. Максимально отапливаемый объём − 20 кубов.	56 000
Тигра Восточная красавица	Масса − 125 кг. Чугунная топка и корпус. Максимально отапливаемый объём − 30 кубов. Масса камней − 120 кг.	52 500

Если ещё не определились с характеристиками и размерами печь для бани, предлагаем почитать отзывы тех, кто уже приобрёл определённую модель.

Watch this video on YouTube

Установка печи в бане

Поскольку правильная парилка всегда строится из дерева, главное требование при монтаже дровяного отопителя – пожарная безопасность. Чтобы его выдержать, соблюдайте простые правила:

• печку нельзя ставить прямо на деревянный пол, а только на лист железа, выступающий впереди топки на 70 см;
• обшивку стен из горючих материалов тоже нужно защитить от возгорания листами кровельного железа или минерита;
• при установке обогревателя с выносом топливника проем в деревянной перегородке также обшивается негорючими материалами, как это сделано на фото;
• расстояние от изолированной дымоходной трубы до строительных конструкций из дерева – 38 см.

Канал для отвода продуктов горения на улицу рекомендуется делать из двустенного сэндвича с наполнителем из базальтовой ваты. Нередко для изоляции дымохода применяется тот же водяной бак квадратной формы, встраиваемый прямо в перекрытие. Как правильно устанавливается печка в бане, изображено на схеме:

Важно. Не применяйте внутри помещений бани листовой или шнуровой асбест для тепловой изоляции, он выделяет вредную для здоровья пыль

Установка печи в бане на деревянный пол пошагово

Металлические дровяные банные печи устанавливаются в соответствии с правилами противопожарной безопасности, а также из соображений удобства посетителей парной.

Схема установки печи

Требования пожарной безопасности

В зависимости от расположения дверцы топливника, возможны три варианта установки печи.

1. Печь с выносной топкой, загрузка топлива осуществляется с улицы. Приемлемый вариант для бань малой площади. Неудобен тем, что дозагрузку дров и контроль тяги придется вести, покидая баню, что не всегда уместно и удобно. К тому же не всегда есть возможность разобрать часть внешней стены.

Загрузка дров в банную печь с улицы

Топка выходит в комнату отдыха

При выборе места установки печи следует руководствоваться рядом правил (СНиП II-Л.13-62, СНиП 41−01−2003, СНиП 2.04.05-91 раздел “Печное отопление”).

1. Расстояние между закрытой дверцей топки и стеной бани — от 150 см. Расстояние от других сторон печи до стен из горючих материалов не менее 100 см, либо не менее 70 см до стен, защищенных металлическим листом по теплоизоляции либо кирпичной кладкой толщиной 12 см. Высота теплоизоляции — более 120 см.
2. Если нет возможности выдержать расстояния, прописанные в п.1, то необходимо обустроить защитный экран (демонтировать часть перегородки и заменить кирпичной кладкой) толщиной 25 см и высотой 120 см.
3. Если печь монтируется совместно с теплоизоляционными щитами, рекомендуемое расстояние между стенками прибора и поверхностью щита не менее 50 см. И не менее 50 см должно быть между щитом и стеной либо перегородкой бани.
4. Расстояние между верхом печи и незащищенным потолком не менее 120 см.

Пожаробезопасные расстояния от стен до печи

Противопожарная безопасность при использовании печей

Этап 1. Обустройство огнеупорного основания под дровяную печь

В качестве основания рекомендуется выкладывать кирпичную площадку, по размерам превышающую габариты печи на 150-250 см во все стороны. Поверх кирпича необходимо либо заливать стяжку из марочного цементного раствора, либо укладывать стальной лист толщиной 1 мм.

Общие правила монтажа банной печи

Сначала определяются с местом расположения печки. Затем надо установить прибор в соответствии с правилами пожаробезопасности. Нюансы монтажа будут зависеть от типа печки, ее размеров и материала, из которого выполнено помещение.

Общие правила монтажа:

Создание основания. Основа для любой печи должна быть надежной, ровной и негорючей, делают ее обычно из бетона или кирпича.

Перед установкой конструкции на пол его обязательно покрывают листом асбеста толщиной 12 мм или используют лист металла толщиной более 1 мм. Лист должен перекрывать размеры печки не меньше 3 см, а со стороны топки больше 50 см.

Расположение. Конструкция размещается так, чтобы топочная дверца была направлена в сторону входа. Расстояние от топочной дверцы до деревянной противоположной стены не меньше 150 см. Бока и зад печи должны находиться на расстоянии 50 см от сгораемых поверхностей. Сгораемые стены защищают экраном, размер которого на 30% больше печи.

Установка трубы. Она может быть как из кирпича, так и из металла. В любом случае выполняется ее теплоизоляция от кровли. Чтобы в металлической трубе не образовывался конденсат, снаружи она утепляется.

Потолок. Над печкой он должен быть из несгораемых материалов, размер которых больше площади печки на 30%.

Безопасность. Если есть электрический нагревательный элемент, обязательно делают заземление и устанавливают УЗО.

Защита от ожогов. Для этого из кирпича или металла делают конвекционный экран. Он не только защищает от ожогов, но и способствует равномерному распределению тепла. Деревянное ограждение можно делать не ближе, чем в 50 см от горячих поверхностей.

Внимание! Монтаж печи в бане должен быть выполнен в соответствии с требованиями пожаробезопасности, особенно это касается деревянных зданий

Установка теплообменника к банной печи или котлу своими руками

Современные модели банных печей, котлов нередко дополняются теплообменниками ‒ устройствами для нагрева воды. Какими они бывают, нюансы и сложности монтажа разберем ниже.

Схема: 1 – теплообменник; 2 – накопительный бак; 3 – верхний отвод (min наклон 20°); 4 – нижний отвод (min наклон вниз 1-2°); 5 – сливной кран накопительного бака; 6 – сливной кран системы.

Устройство теплообменника

В основе работы ‒ физические свойства воды, которая в горячем виде расширяется, идет кверху, холодная вода остается внизу.

В баню ставят небольшие теплообменники для быстрого нагрева. К нему идет одна труба сверху, другая – снизу.

Бак с водой иногда устанавливают в парилке, но чаще в помывочной. Причем на таком уровне, чтобы его нельзя было задеть.

Горячая вода идет по верхней трубе к баку, по нижней трубе по мере расхода горячей воды заливается холодная.

Важные нюансы монтажа

Теплообменник может:

• быть встроенным в печь;
• крепиться к дымоходу;
• фиксироваться к потолку парной.

Для постоянного наличия в моечной горячей воды нужно поддерживать процесс горения в печи и бесперебойную подачу воды в бак. Для реализации второго момента часто применяют циркуляционный насос.

Без него можно обойтись, когда диаметр труб составляет 1 дюйм.

Для снижения тепловых потерь общая протяженность труб не должна быть более 3 м.

Перед установкой стоит учесть такие рекомендации:

1. Качественный теплообменник не должен потреблять больше 10% от выработанной энергии печи.
2. Трубы укладываются таким образом, чтобы вода текла сама при прямой подаче под углом 250 градусом, при обратной подаче под углом 30 градусов.
3. Объем воды в баке под каждую модель теплообменника подбирается отдельно. Это зависит от выбранной мощности. Если ее будет мало, то она будет часто кипеть и на стенках начнет накапливаться накипь, что может стать причиной пожара. При завышенном объеме воды процесс нагревания займет много времени.
4. Запаса мощности должно хватать на случай остывания после прогорания дров в печке.

Когда бак с водой размещен прямо в парилке, подключение теплообменника проходит в таком порядке:

1. Входное отверстие в бак делается на 5 см выше верхнего штуцера регистра (минимум 1,5 м от пола). Это обеспечит лучшую циркуляцию воды.
2. Низ бака должен находиться от пола минимум на высоте 1,5 м или даже выше.
3. От потолка нужно отступить еще полметра.

Из-за слишком высокого расположения бака сложно проконтролировать уровень воды в нем.

Поэтому есть другие варианты подключения:

1. Бак размещается ниже.
2. Штуцер оборудуется сбоку под подводный контур.

Минус этого способа в том, что, когда уровень воды будет меньше верхнего штуцера, циркуляция не произойдет. Вода в теплообменнике будет стоять и временами кипеть, а в баке так и останется холодной.

Размещая бак в мойке, требования к монтажу остаются такими же.

Можно покупать соединительные трубы из металлопластика или брать обычные гибкие шланги. Диаметр ‒ 1 дюйм. При большем диаметре придется ставить циркуляционный насос.

Уплотнители должны быть из прочного тангита, прокладки фитингов ‒ из паронита.

Обязателен к установке сливной кран. Через него можно удалить засорения из системы, слить воду на период неиспользования бани.
