Инструкция по монтажу газового котла: когда самостоятельность допустима?

Заземление газовых котлов

Как сделать заземление:

1. Нужно взять за основу контур в форме равнобедренного треугольника из 3х металлических стержней длиной 3 метра.
2. Необходимо соединить проводники.
3. При помощи омметра замерить сопротивление внутри контура (должно быть значение, близкое к 4 Ом). Если значение выше — к контуру можно добавить ещё один элемент.
4. Продолжать нужно до тех порт, пока значение не будет максимально близко к 4 Ом.

Для заземления используют стержни и трубки, которые соединяются металлическими полосками. Их устанавливают в грунт вертикально, чтобы система работала даже зимой. Рекомендуется покрыть металлические элементы антикоррозионным раствором.

Согласование установки котла

Нужно пройти несколько инстанций, чтобы получить согласование на установку котла, работающего на газе. Самостоятельно, без согласований, процесс установки будет незаконен и небезопасен, и не только для владельца жилья, но и для остальных жителей дома, если котел устанавливается в многоэтажке.

1. Технические условия

На подключение к газоснабжению частного дома или квартиры придется получить в газоснабжающей организации технические условия, разрешающие эту процедуру. Для этого пишется заявление в контролирующую организацию. В нем нужно указать примерную востребованность объема газа за час. Процедура оформления длится семь — четырнадцать дней. При удачном завершении этого мероприятия, на руки будет выдан документ — технические условия установки оборудования, работающего на газовом топливе. Это и есть разрешение на подготовительные строительно-монтажные работы.

2. Проект

Имея на руках технические условия, можно приступать ко второму шагу — разработке проектной документации. Проект проведения газоснабжения включает в себя схемы прокладки газоснабжающей трубы от места установки котла до центрального газопровода.

В проекте будут указаны и участки газопровода, пересекающие участок

Если жилище находится в частном секторе, а трубопровод должен пересекать земельный участок, то составляется еще и схема газовой трубы на участке, где указывается место ее входа в стену дома. Проект разрабатывается лицензированными на подобную деятельность инженерами, на основе положений ГСН.

3. Согласование с газоснабжающей организацией

Готовый проект для согласования передают в организацию, контролирующую газоснабжение в районе проживания заявителя. Согласование проекта занимает от семи до ста дней — это зависит от объема и сложности документа. К проекту прилагают следующие материалы, касающиеся прибора отопления:

• экспертиза о соответствии котла всем требованиям, которые необходимы для обеспечения нормальной эксплуатации и безопасности;
• технический паспорт прибора;
• сертификаты соответствия техническим и санитарно-гигиеническим требованиям;
• эксплуатационные инструкции.

Все документы, указанные в перечне, оформляются производителем и в обязательном порядке должны сопровождать любое изделие такого типа

Они передаются продавцом покупателю при приобретении прибора – на это следует обращать особое внимание

В случае если проект был отклонен первый раз, заявителю выдается документ, в котором указаны причины отказа и список с подробным перечислением всех проблем проекта, требующих корректировки.

В случае одобрения проекта, его заверяют подписью и печатью ответственного лица. Этот документ является окончательным разрешением на установку отопительного прибора.

Как правильно выбрать место для монтажа?

В зависимости от конструкции, требования к монтажу навесных газовых котлов несколько отличаются. Если устанавливается отопительный прибор с закрытой камерой сгорания, то его можно размещать практически в любом помещении дома. Для газовых котлов с открытой камерой сгорания требования более жесткие и для них следует предусмотреть правильно оборудованную котельную. Общие требования, предъявляемые нормативными документами (СП 42-101-2003, СНиП 42-01, СНиП 31-02-2001, МДС 41.2-2000) и контролируемые газовыми службами следующие:

Фото 2: Оборудованная котельная для настенного газового котла

При установке бытовых навесных газовых теплогенераторов мощностью до 60 кВт, объем помещения в котором производится монтаж должен быть не менее 15 м³. Навесные котлы с открытой камерой сгорания требуется размещать в отдельном помещении на любом этаже здания. Турбированные отопители, мощностью до 35 кВт допускается устанавливать на кухне.
Помещение, в котором планируется установка должно иметь высоту потолков не менее 2,5 м

Если будет использоваться модель с открытой камерой сгорания, требуется обустроить его дымоходом для газового котла из нержавеющей стали или другого подходящего материала.
Котельная или кухня, где произведен монтаж навесного котла, должна иметь окно, площадью не менее 0,03 м² на каждый кубический метр помещения.
При установке настенных газовых котлов с открытой камерой сгорания, важно обеспечить должную вентиляцию. Вытяжка должна производить трехкратный воздухообмен в помещении в течении часа, а приточная вентиляция восполнять объем потребляемый вытяжкой плюс подавать воздух необходимый для нормальной работы горелки.
Внешний газопровод подводится непосредственно в помещение где установлен котел

Участок трубы проходящей внутри помещения должен соответствовать требованиям которые предъявляются СНиП 2.04.08 к газовым магистралям низкого давления.
Необходимо предусмотреть точку подключения к электросети с заземлением и искусственное освещение. Температура в котельной должна быть в диапазоне от +5 до +35 °C при влажности воздуха не более 80%.

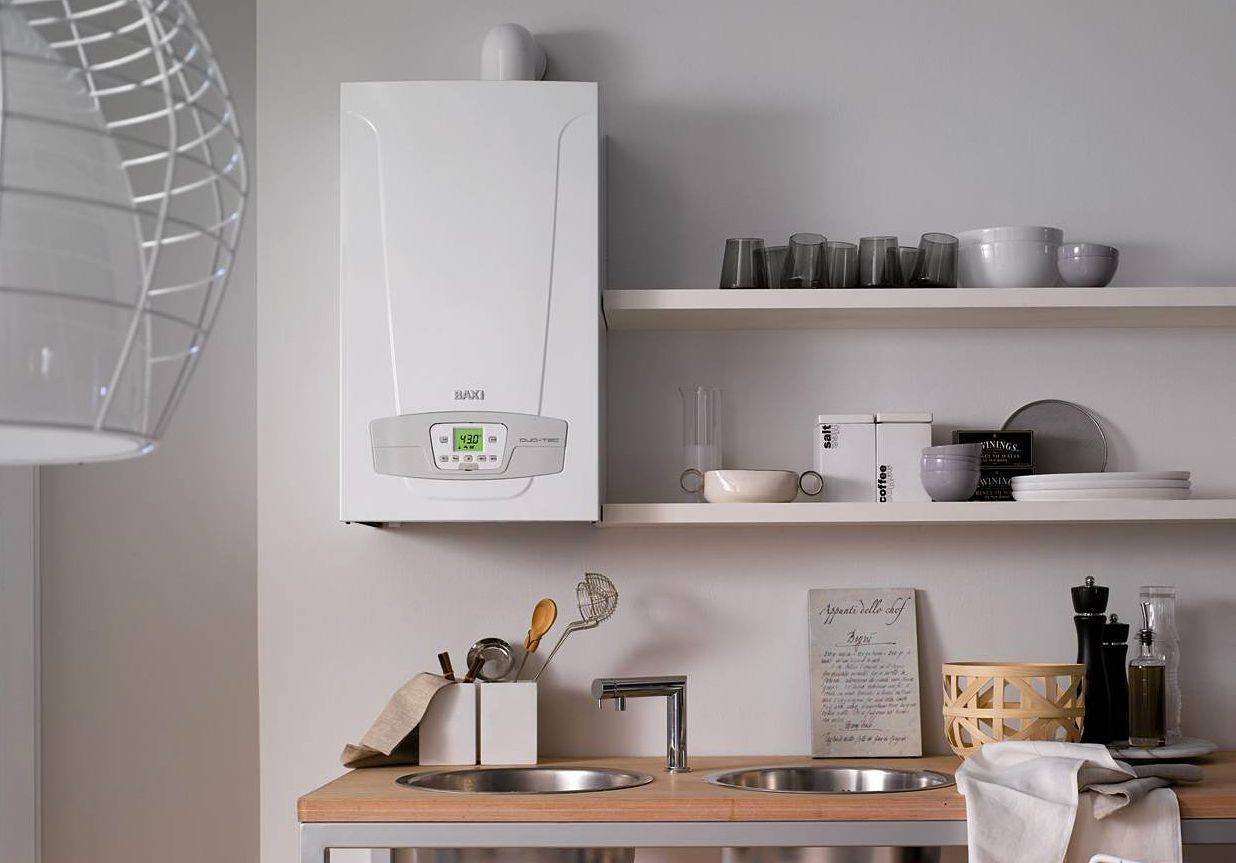

Фото 3: Установка настенного котла на кухне загородного дома

Для более детального ознакомления, следует обратиться непосредственно к нормативным документам приведенным выше. Они подробно регламентируют монтаж навесных газовых котлов и в них вы сможете найти ответы на все вопросы, возникающие при проектировании.

Виды газовых котлов

Многие предприятия, занимающиеся производством газового оснащения, предлагают пользователям различные виды отопительных котлов, конструкции которых предусмотрены исключительно на работе с голубым топливом. Они могут быть использованы для абсолютно любых масштабов и площадей.

Говоря о типах монтажа, котлы подразделяются на:

Напольные

Для них характерны такие показатели, как высокая мощность, долговечность и надежность. Их предназначение — установка в сооружениях с площадью выше средней меры и площади. Тем не менее, у флагманских моделей есть и свои недостатки: потребность в отдельно установленном и оборудованном помещении.

Настенные

Такого вида котлы являются замечательной вариацией для личных домов с небольшими размерами. Следовательно, для них нет необходимости постройки отдельного помещения, и они являются многофункциональными моделями. Содержат встроенный расширительный бак, циркуляционный насос, группу безопасности, навороченную автоматику. Сборка и монтаж не требуют особых повышенных условий.

Такой вид котлов устанавливается повсеместно и нашел широкое распространение в современных квартирах, дачах, домах и коттеджах, что происходит вследствие обеспечения максимальных комфортных условий среды и минимальных усилий и расходов на сборку и монтаж. В настоящий момент они создаются в применении дизайнерских решений и компактных разрешений. Мы так же писали подробный материал на тему сравнения данных видов котлов.

Также существует деление по типу камер сгорания котлов.

Открытая камера сгорания

Данная модель склонна к естественной тяги. Так или иначе, воздух производится и проникает из внутренней части помещения, а уже сами продукты сгорания выводятся исключительно через дымоход. В случае недостатка вентиляционного отверстия будет ощущаться нехватка кислорода. Производительность отопительных агрегатов с открытой камерой сгорания зависят от тяги

Важно монтировать правильно дымоходы и не экономить на их утепелнии. При этом есть большая вероятность риска попадания продуктов сгорания во внутреннюю часть помещения

Исходя из этого, и ценовые категории гораздо ниже средних.

Закрытая камера

Им свойственна принудительная тяга. В них устанавливаются электрические вентиляторы (дымососы), с помощью которых становится возможным вывод дымоходом веществ, образующихся в процессе горения. В камеру воздух попадает путем засасывания его через наружную, внешнюю трубу, а вывод через внутреннюю.

Нормативные требования к монтажу газовых отопительных котлов

Если производитель не указал правила и технологию установки в паспорте, то монтаж газовых котлов отопления осуществляется на базе нормативов, регламентированных СНиП 42-101-2003 в пункте 6,23, где говорится, что:

1. Устанавливать котел разрешается на стенках, оформленных несгораемым покрытием. Зазор между стенкой и нагревателем должен быть равен 2 см.
2. В качестве несгораемого материала разрешается использовать асбестовые листы 3-х миллиметровой толщины. Сверху асбестовый слой следует покрыть еще листовой сталью.
3. В качестве защиты может выступать и штукатурка, нанесенная на стену, толщиной, равной 3 см. Тогда и зазор между котлом и стеной нужно увеличить на 0,5 см, то есть он должен быть равен 3 см.
4. Площадь несгораемого материала на стенке должна превышать величину нагревателя. Расстояние от кола должно быть равно 10 см со всех сторон кроме верха, в этой части площадь должна составлять 70 см.
5. Поскольку асбест признан небезопасным для здоровья, его разрешается заменить на другой. Хорошей альтернативой может служить толстый лист картона и минеральная вата. Несгораемым материалом может выступать облицовочная плитка из керамики – клеевая прослойка и керамика вполне соответствуют требованиям противопожарной безопасности.

Устанавливать газовую конструкцию нужно согласно четко установленным правилам в отношении боковых стенок. Если боковая стенка окажется в числе негорючих, то зазор между ней и котлом должен быть равен 10 см. От горючих поверхностей – 25 см. Дополнительную защиту при этом сооружать не обязательно.

Если производится монтаж газовых котлов на полу (напольные газовые нагреватели), то половое покрытие тоже должно быть устелено негорючим материалом. На деревянных покрытиях сооружается специальный несгораемый подиум с параметрами огнеустойчивости, соответствующими предельной грани, равной 45 минутам. Это может быть строительный кирпич либо толстая плитка для пола из керамики. Ее следует укладывать поверх асбестового слоя, который уложен на листах из стали. Величина негорючего постамента больше, чем параметры котла, как минимум на 10 см.

Где можно и где нельзя ставить газовый котел

Правила установки газового котла предусматривают следующие требования для установки ОТОПИТЕЛЬНОГО котла, независимо от того, обеспечивает он еще и ГВС или нет:

Котел должен устанавливаться в отдельном помещении – топочной (котельной) площадью не менее 4 кв. м., высотой потолка не менее 2,5 м. В правилах указано также, что объем помещения должен быть не менее 8 куб.м. Исходя из этого, можно встретить указания на допустимость потолка в 2 м. Это неверно. 8 кубов – минимальный свободный объем. В топочной должно быть открывающееся окно, а ширина двери (не дверного проема) – не менее 0,8 м. Отделка топочной горючими материалами, наличие в ней фальшпотолка или фальшпола недопустимы. В топочную должен быть обеспечен приток воздуха через сквозную, не закрываемую продушину сечением не менее 8 кв.см. на 1 кВт мощности котла.

Примечание: 8 кубов свободных – при мощности котла до 30 кВт. Для мощности от 31 до 60 кВт – 13,5 куб.м; для мощности от 61 до 200 кВт 15 куб.м. Для котлов с замкнутой камерой сгорания объем топочной не нормируется, но размеры все равно должны быть соблюдены.

Для любых же котлов, в том числе настенных водогрейных, должны также выполняться общие нормы:

• Выхлоп котла должен выходить в отдельный газоход (часто неправильно называемый дымоходом); использование для этого вентиляционных каналов недопустимо – опасные для жизни продукты сгорания могут попасть к соседям или в другие комнаты.
• Длина горизонтальной части газохода не должна превышать 3 м в пределах топочной и иметь не более 3-х углов поворота.
• Выход газохода должен быть вертикальным и поднятым над коньком крыши или наивысшей точкой фронтона на плоской крыше не менее чем на 1 м.
• Так как продукты сгорания при остывании образуют химически агрессивные вещества, дымоход должен быть выполнен из термо- и химически стойких цельных материалов. Использование слоистых материалов, напр. асбоцементных труб, допустимо на расстоянии не менее 5 м от обреза выхлопного патрубка котла.

При установке настенного водогрейного газового котла в кухне должны быть выполнены дополнительные условия:

• Высота подвески котла по обрезу наинизшего патрубка – не ниже верхушки излива мойки, но не менее 800 мм от пола.
• Пространство под котлом должно быть свободным.
• На пол под котлом должен быть постелен прочный несгораемый лист 1х1 м, металлический. Прочности асбоцемента газовики и пожарники не признают – он истирается, а СЭС запрещает иметь в доме что-либо, содержащее асбест.
• В помещении не должно быть полостей, в которых могут накапливаться продукты сгорания либо взрывоопасная газовая смесь.

Если котел используется для отопления, то газовики (которые, между прочим, с теплосетью не очень-то дружат – она им вечно должна за газ) проверят и состояние системы отопления в квартире/доме:

• Уклон горизонтальных участков труб должен быть положительным, но не более 5 мм на погонный метр по току воды.
• В наивысшей точке системы должен быть установлен расширительный бак и воздушный кран. Убеждать, что вы купите «крутой» котел, в котором все предусмотрено, бесполезно: правила есть правила.
• Состояние отопительной системы должно допускать ее опрессовку под давлением 1,8 атм.

Требования, как видим, жесткие, но оправданные – газ есть газ. Поэтому о газовом котле, даже водогрейном, лучше и не думать, если:

• Вы живете в блочной хрущевке или другом многоквартирном доме без магистрального газохода.
• Если у вас в кухне фальшпотолок, убирать который вы не желаете, или капитальная антресоль. На антресоли с днищем из дерева или ДВП, которое в принципе можно убрать, и антресоли тогда не будет, газовики смотрят сквозь пальцы.
• Если ваша квартира не приватизирована, можно рассчитывать только на водогрейный котел: выделение помещения под топочную означает перепланировку, которую может делать только владелец.

Во всех остальных случаях поставить водогрейный котел в квартире можно; отопительный настенный возможно, а напольный – весьма проблематично.

В частном же доме можно ставить любой котел: правила не требуют, чтобы топочная находилась непосредственно в доме. Если сделать пристройку к дому снаружи под топочную, то у инстанций будет только меньше поводов для придирок. В ней можно поставить напольный газовый котел большой мощности для обогрева не только особняка, но и служебных помещений.

Для частного же жилья среднего класса оптимальное решение – настенный котел; под него не требуется, как для напольного, устраивать кирпичный или бетонный поддон с бортами в полметра. Установка настенного газового котла в частном доме также обходится без технических и организационных затруднений: несгораемую каморку под топочную всегда можно выгородить, хотя бы на чердаке.

Две большие разницы

Упомянутые выше котлы – крайности огромного разнообразия моделей газовых водогрейных устройств. Именно они доступны для самостоятельной установки. Любой другой газовый котел отопления для монтажа требует профессиональной работы. Впрочем, нет худа без добра – специализированные фирмы берут на себя и подготовку помещения с оформлением документов. Но почему только «кончики ножниц» можно устанавливать самому?

Простая водогрейка

Простейший котел действительно очень прост: газовая горелка, теплообменник – вот и все. Достаточно подключить к нему воду, газ, вывести выхлоп в дымоход – и можно пользоваться. Если бумаги уже оформлены; иначе – неминуемый большой штраф.

Домашняя котельная

Двухконтурный котел с бойлером и полной автоматикой до того «умный», что устанавливать его так же просто, как и простейший. Автоматика важна не только для простоты: полная система с двойным термостатом и микропроцессором отслеживает температуру в доме и на улице, по заданной программе уменьшает подогрев до минимума по санитарной норме, когда дома никого нет (например, когда все на работе). Расход газа таким котлом на 30-70% меньше, чем при ручной или полуавтоматической регулировке, и экономия тем больше, чем суровее погода.

Но такая домашняя котельная имеет серьезный недостаток: если вы оказались в зоне стихийного бедствия и электроснабжение нарушено, автоматика «глохнет», а котел переходит в режим минимального обогрева помещения. Поэтому такой котел требует дополнительного расхода на гарантированное электропитание. Обеспечить его самостоятельно несложно, см. ниже.

Рекомендации по выбору модели и ее мощности

По способу установки существует 3 вида котлов: напольные, настенные и парапетные. Напольные редко используются в квартирах, поскольку менее компактны, требуют больше площади вокруг себя, к ним не та удобно подводить коммуникации. Лучшим решением для квартиры является навесной газовый котел, большинство таких моделей соответствуют размерам навесных кухонных шкафчиков, имеют отличный дизайн и гармонично вписываются на кухню. Мы советуем выбирать именно настенную модель.

Одна из лучших современных настенных моделей – Baxi ECO4S 24 F.

Парапетные котлы устанавливаются в любом месте ниже плоскости подоконника и отличаются тем, что одновременно выполняют функцию радиатора, заодно нагревая помещение в котором находятся. Дымоход у парапетных котлов исключительно коаксиальный и, как правило, идет в комплекте.

Существуют одноконтурные и двухконтурные модели. Первые ориентированы только на отопление, вторые оснащены дополнительным контуром горячего водоснабжения. Поэтому если в квартире уже имеется или планируется установка водогрейного бойлера, достаточно одноконтурной модели. При желании подогревать горячую воду с помощью котла, необходимо изучить все преимущества и недостатки двухконтурных моделей.

Мощность стоит выбирать определившись с моделью, поскольку в большинстве случаев одна и та же модель выпускается с различной тепловой мощностью. Подсчитать минимально необходимую мощность просто: на каждые 10 м2 площади квартиры необходим 1 кВт мощности котла + 15-20% запаса. Например, для квартиры площадью 120 м2 будет вполне достаточно 16-20 кВт. Если котел не оснащен модулируемой горелкой (с возможностью регулировки пламени), сильно перебирать с мощностью котла не стоит, поскольку это приведет к частому тактованию и более быстрому износу.

Выбор котла

Мощность

То, что мощность котла должна быть достаточной, очевидно. Но она не должна быть избыточной, особенно, если теплообменник чугунный. От капель конденсата из газохода раскаленный чугун растрескивается. Есть и другой опасный эффект: температура точки росы отходящих газов примерно 56 градусов цельсия. Если температура воды в обратке отопления окажется ниже, в камере сгорания может образовываться кислотный конденсат. Какое это имеет отношение к избытку мощности? Слишком мощный котел быстро прогреет систему и уйдет в дежурный режим до ее остывания. Тепловая инерция мощного теплообменника велика, и, пока он опять прогреется, может выпасть кислотная роса.

При правильно подобранной мощности котла температура в камере сгорания будет 80-90 градусов. Допустимая разбежка по мощности достаточно велика, но, если в средних размеров частном доме поставить котел на 60 кВт, то кислотный дождь изнутри быстро выведет его из строя.

Требуемая мощность котла для конкретного помещения определяется теплотехническим расчетом. Жильцам многоэтажек проще: данные есть в ДЭЗе, бюро техинвентаризации или у владельца. В любом случае можно воспользоваться ориентировочными данными, высчитав для себя промежуточное значение. Значения максимальной мощности даны для случаев минимальной наружной температуры в –25/-40 градусов:

1. Однокомнатная квартира на средних этажах – 8/14 кВт.
2. Угловая квартира 60 кв.м. общей площади на верхнем этаже блочной хрущевки – 20/28 кВт.
3. Частный дом 100 кв.м общих – 24/38 кВт.

Бойлер

Назначение бойлера – накопление горячей воды для бытовых нужд. Если посмотреть инструкцию на котел, то мощность там будет указана через дробь, к примеру – 10/22 кВт. Первая цифра – отопительная мощность для средних условий; она на 80% определяет расход газа. Вторая мощность, максимальная – для быстрого нагрева бытовой воды.

Если бойлер опорожняется, котел на время перестает греть отопление (оно не успеет остыть) и на максимуме греет бытовую воду. Расход газа при этом, разумеется, максимальный. Если же воду из бойлера брать понемногу, то и подогреваться он будет на рабочем режиме, без форс-мажора. Исходя из этого, о возможностях бойлера можно судить по его емкости:

• 2-10 л – вымыть руки и помыть посуду.
• 30-50 л – принять на скорую руку душ.
• 100 л – основательно помыться под душем.
• 150 л и более – можно принимать ванну и подключить к ГВС стиральную машину.

Установка системы отопления своими руками

Монтаж котла. В общем-то, монтаж ТТ котла в доме не считается какой-то суперсложной работой. Нужно всего-навсего установить отопительный котел по уровню, делается это путем регулировки ножек котла.

Вентиляция и дымоход

Любая СО нуждается в воздухе, который, собственно, и поддерживает нормальное горение топлива в камере. Поэтому нужно в котельном помещении оборудовать хорошую вентиляцию, а также установить дымоход, чтобы выводить из топки газы и дым, которые остаются после горения дров.

• Прежде чем сделать хорошую вентиляцию, нужно внимательно ознакомиться со СНИП. Если помещение большое, то можно обойтись и пассивной вентиляцией, а если небольшое, то нужно будет устанавливать вентиляцию с кулерами, которые будут нагонять воздушные массы.
• Перед непосредственной покупкой и установкой дымохода, нужно зайти на сайт с онлайн-калькулятором для размеров дымохода. Ведь диаметр и высоту трубы следует выбирать в зависимости от расположения котла, его мощности, а также возможности вывода через потолок или стену.

Наибольшее внимание стоит уделить вопросу пожаробезопасности, проход через стену или потолок делается с применением пожаростойких материалов

Здесь также важно руководствоваться СНИП

Подключение ТТ котла

Для грамотной работы твердотопливного котла важно предусмотреть правильную подачу теплоносителя в котел. Ведь на холодную он не должен начинать работать, так как этом случае на стенках дымохода скапливается конденсат, на который отлично оседает сажа

Чтобы подобного не случалась, необходимо предусмотреть обвязку с байпасом и 3-ходовым клапаном.

• Его устанавливаются на температуру примерно в 55 градусов по Цельсию, в этом случае вода будет циркулировать по наименьшему контуру до тех пор, пока его температура не достигнет нужного уровня, затем клапан будет приоткрывать и понемногу добавлять теплоноситель из основного контура.
• Котел подключается к готовому контуру из полипропиленовых труб с радиаторами, в верхней точке ставится расширительный бачок, а в нижней циркуляционный насос (если у вас не естественная циркуляция).

Требования для помещения котельной с газовым котлом

Многое зависит от производительности котла: в случае, если она достигает отметки более 30 киловатт, то появляется необходимость в отдельно устроенном помещении. Именно исходя из положений ‘Строительных норм и правил’, строятся и создаются конкретные распоряжения к обустройству котельной, специализированной на отоплении по сгоранию продуктов.

• Размещать котельную возможно в чердаках, подвалах, то есть в специальных комнатах домов. Но стоит учесть, что требуется освобожденный коридор, достаточная освещаемость.
• Установленный объем в размере не менее 14-и квадратных метров с учетом мощности в 30-60 киловатт и выше 15 квадратных метров с предназначением для котлов большей производительности.
• Комфортный и беспрепятственный доступ к устройству.
• Покрытие стен негорючим материалом.
• Обеспечение вентиляционным процессом в трехкратном размере воздухообмена.
