Нормативы для установки газового котла

Нюансы техобслуживания

Техобслуживание газовых котлов проводится, чтобы продлит срок эксплуатации оборудования. График и периодичность работ определяются заводом – изготовителем и не должен противоречит государственным нормативным требованиям по эксплуатации газового оборудования.
Основные мероприятия по ТО:

1. Горелочноеустройство — очистка подпорной шайбы, электродов запальника, датчика наличия факела.
2. Продувка датчика по давлению воздуха, для создания газовоздушной смеси.
3. Промывка или замена фильтров очистки на газовой линии.
4. Очистка всех узлов котла, находящихся под воздействием открытого огня.
5. Очистка газовых каналов и газоходов.
6. Очистка дымоходов.
7. Проверка и ремонт электрических схем и рабочей панели котла.
8. Регулировка всех узлов агрегата.

Техническое обслуживание котлоагрегата должно начинаться с тщательного осмотра узлов тепловой схемы и описи дефектов обнаруженных нарушений. Заканчивают его после устранения всех неисправностей. Замены бракованных или неисправных деталей и выполнения наладочных работ всей системы теплоснабжения.

Как очевидно, комплекс работ по техобслуживанию охватывает все основные элементы агрегата, для его реализации потребуются не только опыт и знания, но и приборы с приспособлениями. Для большинства пользователей котельного оборудования это не выполнимые условия, поэтому лучше обратится в сервисную службу для газовых котлов наружного размещения, которые имеются во всех областных центрах, например, в Москве. Для людей, живущих в пригороде, достаточно сделать заявку по телефону или на сайте, специалисты сами приедут на дом для проведения работ.

Требования к котельной в частном доме

Просто так сделать котельную дома нельзя — для неё нужно подготовить помещение, которое будет соответствовать довольно строгим требованиям. Основные и общие требования такие:

• не больше двух котлов на одно помещение;
• дверь должна быть противопожарной;
• размеры окна должны быть не менее 0,5 кв. м;
• отделка должна выполняться из минеральных огнеупорных материалов;
• вентиляция, равно как и трубы с дымоходами, напрямую зависят от типа котлов — твердотопливные, жидкотопливные, газовые и т. д.

Подробнее можно прочитать в СНиП, которые варьируются по типам котлов, или узнать у специалиста. Например, обустройство твердотопливной котельной в корне отличается от обустройства газовой, и в некоторых случаях установить котёл определённого вида в доме не получится. Само проектирование требует очень индивидуального подхода.

Требования к газовой котельной в частном доме

• котёл нужно располагать так, чтобы к нему всегда был свободный доступ;
• площадь окна — от 0,5 кв. м, ширина двери — не менее 0,8 м, высота потолка — от 2,5 м;
• минимальная площадь котельной — 6 кв. м;
• вытяжка в котельной обязательна.

Требования к твердотопливной котельной в доме

• котёл нужно располагать так, чтобы к нему всегда был свободный доступ;
• расстояние от стены до котла должно быть минимум 10 см;
• стены и пол около котла желательно обшить негорючими материалами;
• минимальная площадь такой котельной — 8 кв. м.

Дизельные и электрические домашние котельные самые нетребовательные — им не нужны разрешительные документы

Важно только следить за состоянием оборудования и своевременно вызывать специалистов для профилактического обслуживания

Эксплуатация и техника безопасности

Поскольку система, работающая с газом, не является безопасной, то при любых отклонениях от нормы, надо отключить оборудование и обратиться в компанию, занимающуюся его ремонтом и обслуживанием. Подачу топлива необходимо немедленно прекратить в нескольких случаях. К ним относится:

• появление запаха газа;
• перегрев теплоносителя;
• отключение электроэнергии;
• срабатывание тревожной сигнализации;
• нарушение целостности участка трубопровода;
• пламя, погасшее без отключения и каких-либо других причин;
• некачественная работа вентиляции, недостаточная тяга в дымоходе;
• изменение показаний датчиков, которые явно свидетельствуют о неполадках в системе;
• обнаружение некорректной работы системы или приборов контроля, одного или нескольких.

Чтобы предотвратить внештатные ситуации, рекомендуют ежедневно проверять электрический кабель и его изоляцию. Любой дефект требует его скорейшей замены. Наличие в газовой котельной водопровода или емкостей с водой — обязательное условие

К дополнительным мерам предосторожности относится:

• приобретение огнетушителей;
• монтаж пожарной сигнализации;
• запас песка, другого безопасного сыпучего материала.

Для больших котельных необходимо подготовить схемы эвакуации, однако к «газовым помещениям», обслуживающим частные дома, это требование, как правило, не относится.

Помещение для этого вида нагревательного оборудования, в первую очередь, призвано обеспечить безопасность людей, поэтому говорить про принцип работы газовой котельной не совсем правильно. Действует в ней именно оборудование, а комната лишь создает оптимальные условия для приборов. И для человека, защищенного ее стенами от далеко не самого безопасного вида топлива.

В завершение темы — популярное видео, короткое, емкое и, судя по отзывам, честное:

Нормы помещения для котлоагрегата с открытой топочной камерой

Такой котел должен монтироваться в отдельном помещении, соответствующему нормам СНИП. Запрещается установка в ванных комнатах и санузлах.

Особые требования к данным модификациям котлов вызваны тем, что они забирают воздух для горения непосредственно из помещений, которые не должны быть жилыми.

Поэтому дополнительно к общим требованиям по установке котлов добавляются следующие:

1. Необходимость отдельной двери топочной с выходом на улицу.
2. Забор воздуха обязан выполняться не из внутренних комнат.
3. Вытяжная вентиляция и газоходы должны соответствовать параметрам обозначенным заводом-изготовителем в технической документации к котлу и его проекту установки.

Детализация требований

Где можно устанавливать газовый котел в частном доме, допускается ли установка котла вне помещения котельной?

Для размещения подходит любая комната на любом этаже при условии, что мощность отопительного оборудования (котел + бойлер косвенного нагрева + отопительные приборы) в сумме не превышает 150 киловатт, а высота потолка – не менее двух метров. То есть, настенный агрегат можно повесить в кухне, для напольного понадобится котельная.

Требования к помещению, где установлен настенный газовый котел:

• требования к стене для настенного газового котла: капитальная огнеупорная, предел огнестойкости материала – ¾ часа. Перегородка должна выдерживать вес агрегата (гипсокартон исключается);
• планировка такова, чтобы при возгорании пламя не распространялось в соседние комнаты;
• расстояние от пола – не меньше 80 сантиметров, до потолка – не меньше полметра;
• объем кухни – не менее 7,5 кубометров;
• обязательно: окно и дверь, открывающаяся на улицу (на балкон).

Для притока воздуха из соседней комнаты в стене или двери делают отверстие не меньше 0,02 квадрата, забирают решеткой. Если облицовка стен выполнена горючим материалом (пластик, обои), перед монтажом котла участок для него зашивают негорючей прокладкой 3-миллиметровой толщины. Агрегат крепят так, чтобы между корпусом и стеной оставалось 4 см минимум.

Если объем комнаты меньше указанного, устанавливать больше двух отопительных приборов или бойлеров запрещается (бойлер косвенного нагрева — схема подключения к газовому котлу). Котлы, работающие на естественной циркуляции, устанавливают только в подвальных помещениях.

Напольный газовый котел, требования к установке:

• площадь помещения для газового котла в частном доме – минимум 4 квадрата;
• высота потолка – от 2,5 метров;
• ширина наружной двери – 0,8 метра минимум;
• облицовка стен – из негорючих материалов;
• расстояние до стен – не меньше полметра.

Вентиляционное отверстие оборудуют под потолком, на удалении от дымохода (что такое коаксиальный дымоход для газового котла). Дымоход должен быть герметичным, верхняя часть – выше уровня кровли. Сечение – больше отводящего патрубка котла.

Расположение газового котла в частном доме должно быть таким, чтобы к рабочим узлам был свободный доступ в случае необходимости ремонта и для обслуживания.

Материал пола: бетонная стяжка, камень и т.д. (прочный и негорючий). Запрещается хранить в котельной и поблизости легковоспламеняющиеся материалы.

Видео о требованиях к помещениям с газовым оборудованием .

Общие нормативы к помещению где будет установлен отопительный котел

Газовый котел требует отдельного помещения в доме. Как правило, это комната располагается на цокольном этаже или в подвале, но это подходит только для одноэтажного особняка. Если у дома больше этажей лучше построить отдельную пристройку, тем более что котел сам ее и отопит. Требования к правильной установке газовых котлов заключаются в следующем:

1. В одном помещении не более 4 квадратных метров, может быть установлен только один газовый котел.
2. Потолок по высоте должен быть не менее 2200 миллиметров.
3. Помещение должно быть очень хорошо освещено, причем естественным свечением. На 1м3 должно приходиться не менее 0,03 м2 площади оконных конструкций, и установлена вытяжка.
4. Дверные проемы должны быть не менее 80 сантиметров, для удобства входа и выхода.
5. Расстояние от котла до входной двери , рассчитывается от 1 метра до 1,5 метров.
6. В процессе эксплуатации возможны любые ремонтные и профилактические работы, чтоб они проходили в соответствии с требованиями, нужно заранее оставить свободное место в размере не менее 1,5 метров.
7. Во избежание вибраций при нагреве, газовый котел устанавливают строго горизонтально, обеспечивая максимальную устойчивость.
8. Стены и пол должны быть ровными и не содержать горючих смесей. Их как правило дополнительно обтягивают термостойким материалом.
9. Розжиг и насос на отопительном котле подключаются с помощью электроснабжения, поэтому наличие розетки с заземление в помещении где будет работать аппарат ,строго обязательно.
10. Как у любого печного отопления здесь имеется дымоход, так вот доступ для очистки и профилактики должен быть максимально удобным и просторным

Основные требования к помещению для размещения газовых котлов

Пожарная безопасность помещения обеспечивается за счет огнестойкости стен и пола, а также надежной трехкратной естественной циркуляцией воздуха.

Минимальные объемы помещений зависят от тепловой мощности агрегатов:

• До 30.0 кВт – 7.5 м3;
• от 30.0 до 60.0 кВт – 13.5 м3;
• свыше 60 кВт – 15 м3.

Для агрегатов мощностью более 60 кВт на каждый дополнительный кВт добавляется 0.2 м3 объема, например, для газового котла мощностью 150 кВт объем топочного помещения должен равняться:

150-60 = 90 х 0.2 + 15 = 33 м2.

К кухне

Это помещение сегодня является наиболее применимым для обустройства газовых котлов, особенно настенного варианта. Многие пользователи стараются закрыть котел от всеобщего обозрения, поэтому устанавливают его или в специальный короб или закрывают декоративной панелью.

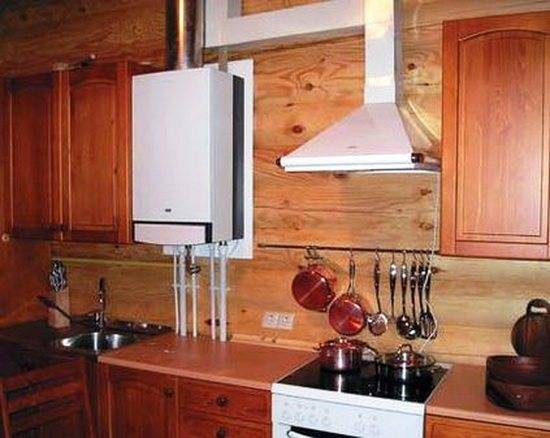

Котел на кухне тоже можно красиво разместить

Для того чтобы газовая служба не наложила запрет на такую установку необходимо знать, и соблюдать нормы размещения котлов на кухне.

По основным параметрам: высоте потолков, минимальной площади и наличию трехкратной циркуляции воздуха требования для кухонь аналогичны другим топочным помещениям.

К квартире

Установить газовый отопительный котел в квартире намного сложнее, особенно в многоэтажном доме, имеющем доступ к центральному отоплению. Владельцу нужно быть очень аргументированным, чтобы получить от местной администрации разрешение на такую установку.

Далее потребуется получить ТУ от всех инженерных служб: горгаза, тепловой сети и балансодержателя дома. Далее по общей схеме выполняется проект, согласовывается в архитектурном ведомстве местной администрации и производится монтаж котла специализированной организацией.

Правила допускают установку котлов в многоквартирных жилых домах не выше 3 этажей и мощностью до 30 кВт. На кухнях, интегрированных в жилую комнату, допускается установка агрегатов закрытого типа.

Все эти действия станут невозможными, если помещение под установку газового котла в квартиру не будет соответствовать общим требованиям. Наиболее сложным будет выполнение сквозного отверстия в стене для подключения дымоотводящей трубы.

К частному дому

В частном доме существует больше возможностей для безопасной установки газового отопительного оборудования. В соответствии с действующими правилами, располагать газовое оборудование допускается исключительно в комнатах с хорошей естественной вентиляцией.

Они могут располагаться:

• На 1-м этаже.
• В цокольных или в подвальных помещениях.
• На чердаке.
• На кухне агрегаты до 35 кВт.
• Тепловой мощностью до 150 кВт – на любом этаже, в индивидуальном здании.
• Тепловой мощностью от 150 до 350 кВт – в пристройках.

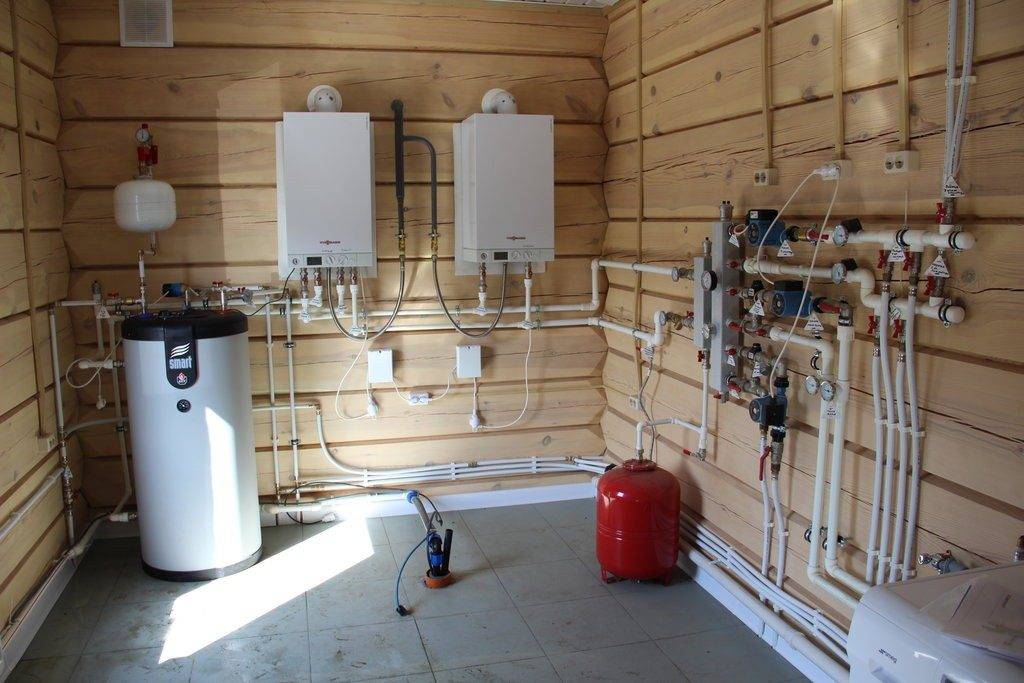

К котельной

Пристроенная либо обустроенная внутри дома котельная строится из огнестойких стройматериалов. Внутренняя отделка также выполняется жаростойкой.

Газовая котельная должна иметь:

1. Индивидуальный фундамент и бетонный пол, покрытый керамической плиткой.
2. Примыкание к глухой сплошной стенке объекта.
3. Находиться на расстоянии 1 м от окна и двери.
4. Иметь естественную вентиляцию с трехкратным воздухообменом в час.
5. Иметь открывающееся окно с площадью остекления о 0.03 м2 на 1 м3 объема топочной.
6. Высоту потолков более 2.2 метра.
7. Иметь отдельное электропитание с приборами: розетки, выключатели, автоматы.
8. Для мощности ниже 30 кВт объем топочной должен быть более 7.5 м3, а для 30-60 кВт — свыше 13.5 м3.
9. Забор воздуха для процесса горения газа должен выполняться через коаксиальный дымоотвод, форточку, вентиляционные отверстия.

Монтаж

Последовательность монтажа напольного котла

• Котел устанавливается на прочное основание, которое может выдержать его тяжесть. Для этого либо заливается бетонная стяжка, либо на пол укладывается лист оцинкованного железа.
• При установке аппарата на основание проверить, чтобы он стоял точно параллельно земле.
• Присоединить к дымоходу и проверить тягу.
• Соединить с трубами отопительной системы, при этом установив фильтр жесткой очистки воды (после отводной линии перед входом в котел обратной линии). По обе стороны от фильтра поставить запорные механизмы (например, шаровые клапаны). Шаровые клапаны установить на все патрубки.
• Двухконтурный котел соединить с водопроводом. Врезку в водопровод лучше сделать насколько возможно ближе ко входу трубы в здание или же до места разветвления трубы. Трубу для подачи воды лучше присоединить сверху, трубу возврата воды — снизу.
• Подключить к газопроводу. Это может сделать только мастер-газовик, самостоятельно врезку производить нельзя.
• Подсоединить к электропитанию.

Последовательность монтажа настенного котла

• Стена или перегородка, на которой будет размещен котел, должна быть прочной, чтобы выдержать его, и защищенной огнеупорным материалом.
• Котел крепить на расстоянии 4-5 сантиметров от стены крепления, полметра от остальных стен и потолка, 80 сантиметров до пола. Крепить ровно, без перекосов, строго параллельно полу.
• Аппарат подготовить к монтажу: под напором воды очистить стенки входных труб от мусора.
• Установить фильтр на трубе для подачи воды, до фильтра и после него установить запорную арматуру.
• Если это необходимо, смонтировать дымоход и проверить тягу.
• Подключить к газопроводу. Это может сделать только мастер-газовик, самостоятельно врезку производить нельзя.
• Подсоединить к электропитанию.

В обоих вариантах установки перед первым пуском нужно заполнить систему водой. Для этого устройство надо отключить. Воду следует набирать очень медленно — только так вы избавитесь от воздушных «пузырей» в системе отопления.

Следует также помнить, что монтаж любого газового оборудования нельзя производить при минусовой температуре, температура должна быть от 5 до 35 градусов.

Общие требования к помещению для установки газового котла в частном доме

Риски, связанные с газовым отоплением – пожарная опасность и утечка газа. Для установки оборудования нужно получить разрешения местной администрации, газовых и пожарных служб. Какие предъявляются требования к помещению для установки газового котла в частном доме?

Нормативы

Требования к установке газового котла в частном доме регламентируются следующими документами:

• СНиП и ДБH от 2001 г.;
• СНиП II-35-76 и 42-01-2002;
• 41-104-2000 СП.

Особенности газового оборудования – пожарная опасность и взрывоопасность. Кроме этого утечка газа может привести к отравлению жильцов. Правила установки газовых котлов в частных домах учитываются в процессе проектирования отопительной системы, при монтаже и настройке (о схемах отопления частного дома с газовым котлом).

Общие правила

Общие требования – объем помещения для установки газового котла в частном доме, освещенность, вентиляция. Нормативный метраж оконного проема – 0,03 квадрата на метр кубический минимум. Мощность вытяжки должна быть втрое больше суммарного объема перегоняемого за час воздуха в обычной комнате. Обязательно наличие в котельной окна с форточкой и двери на улицу.

Габариты помещения:

• при мощности котла до 30 киловатт – 7,5 кубометров;
• до 60 киловатт – 13,5;
• свыше 60 – минимум 15 кубометров.

Для газовых котлов свыше 6 киловатт на каждый киловатт добавляют 0,2 кубометра помещения. Требования к газовому котлу на кухне: подсоединение к газовой магистрали выполняется шлангом в металлической оплетке; нельзя для дымохода использовать гофрированную трубу, только стальную оцинкованную (как правильно сделать дымоход для газового котла). Желательно наличие датчика утечки газа.

Перед покупкой и установкой котла необходимо оформить разрешение от Гостехнадзора и пожарников. При отсутствии техусловий для установки газового котла в частном доме эти инстанции вправе отказать в оформлении разрешения.

При самовольной установке владелец подвергается штрафу.

Рекомендуется перед установкой проконсультироваться с пожарным инспектором, т.к. в разных районах могут быть свои нюансы, а нормы видоизменяются со временем. У владельца должны быть в наличии паспорт котла и сертификат соответствия.

Детализация требований

Где можно устанавливать газовый котел в частном доме, допускается ли установка котла вне помещения котельной?

Для размещения подходит любая комната на любом этаже при условии, что мощность отопительного оборудования (котел + бойлер косвенного нагрева + отопительные приборы) в сумме не превышает 150 киловатт, а высота потолка – не менее двух метров. То есть, настенный агрегат можно повесить в кухне, для напольного понадобится котельная.

Требования к помещению, где установлен настенный газовый котел:

• требования к стене для настенного газового котла: капитальная огнеупорная, предел огнестойкости материала – ¾ часа. Перегородка должна выдерживать вес агрегата (гипсокартон исключается);
• планировка такова, чтобы при возгорании пламя не распространялось в соседние комнаты;
• расстояние от пола – не меньше 80 сантиметров, до потолка – не меньше полметра;
• объем кухни – не менее 7,5 кубометров;
• обязательно: окно и дверь, открывающаяся на улицу (на балкон).

Для притока воздуха из соседней комнаты в стене или двери делают отверстие не меньше 0,02 квадрата, забирают решеткой. Если облицовка стен выполнена горючим материалом (пластик, обои), перед монтажом котла участок для него зашивают негорючей прокладкой 3-миллиметровой толщины. Агрегат крепят так, чтобы между корпусом и стеной оставалось 4 см минимум.

Если объем комнаты меньше указанного, устанавливать больше двух отопительных приборов или бойлеров запрещается (бойлер косвенного нагрева — схема подключения к газовому котлу). Котлы, работающие на естественной циркуляции, устанавливают только в подвальных помещениях.

Напольный газовый котел, требования к установке:

• площадь помещения для газового котла в частном доме – минимум 4 квадрата;
• высота потолка – от 2,5 метров;
• ширина наружной двери – 0,8 метра минимум;
• облицовка стен – из негорючих материалов;
• расстояние до стен – не меньше полметра.

Вентиляционное отверстие оборудуют под потолком, на удалении от дымохода (что такое коаксиальный дымоход для газового котла). Дымоход должен быть герметичным, верхняя часть – выше уровня кровли. Сечение – больше отводящего патрубка котла.

Расположение газового котла в частном доме должно быть таким, чтобы к рабочим узлам был свободный доступ в случае необходимости ремонта и для обслуживания.

Материал пола: бетонная стяжка, камень и т.д. (прочный и негорючий). Запрещается хранить в котельной и поблизости легковоспламеняющиеся материалы.

Установка дымохода

Если труба коаксиальная – её подсоединяют к котлу, выводят за пределы дома, отделывают стык трубы со стеной и на этом всё.

Требования для газохода:

• Это должна быть отдельная труба (нельзя объединять с вентиляцией, или две трубы разных котлов).
• Горизонтальный отрезок не должен быть длиннее 3 метров.
• Не больше трёх поворотов.
• Материал дымохода – термостойкий, стойкий к химическим веществам, цельный. Асбест можно применять только на верхнем участке трубы, не ближе 5 метров к патрубку котла. Нержавейка – отлично!
• Диаметр для котлов мощностью до 24 кВт – 12 см, до 30 кВт – 13 см.

Какой бы ни была мощность, диаметр газохода не может быть меньше 11 см и никак не меньше диаметра патрубка на котле.

Правила и нормы установки котла

Газовое отопительное оборудование устанавливается в соответствии с разработанными и утвержденными технологиями, обеспечивающими безопасность его эксплуатации.

1. Вопрос о том, как установить настенный котел, начинается с подготовки для него помещения. Помещение обязано соответствовать некоторым требованиям: котельная может быть расположена в любом месте дома, кроме ванной комнаты, жилых комнат и санузла. Однако при установке настенных узлов это требование может быть смягчено в зависимости от типа котла. Объем помещения — от четырех кв.м., высота потолка — от двух метров. Ширина дверного проема — не менее 800 мм. Также в помещении должно быть предусмотрено естественное освещение котла через окно. При этом, размер окна должен соответствовать 0,3 м.кв. на каждые 10 м.кв. помещения.
2. Правила установки настенного газового котла регламентируют поступление определенного объема свежего воздуха с помощью приточной вентиляции к месту использования котла. Недостаточное количество поступающего воздуха может быть связано с накопление в помещении опасного для здоровья и жизни вещества.
3. Установка настенного газового котла: нормативы при его размещении таковы, что от стены до поверхности котла должно быть более 10 см. В случае, если это расстояние меньше положенного, стена должны быть защищена огнестойким покрытием.
4. Газопроводные трубы могут быть металлическими, но не пластиковыми.
5. Дымоходное отверстие должно соответствовать мощностным возможностям котла. При этом его высота должна быть не менее 5 м при условии, что дымоход устанавливается выше конька на крыше доме. При установке дымохода, он может иметь не более трех изгибов.
6. При организации системы электроснабжения необходимо предусмотреть наличие автомата с токовой защитой и с тепловой защитой.
7. В комнате, где будет стоять котел, должен быть размещен датчик газа, увязанный с реле. В случае утечки газа датчик должен подать сигнал реле на блокирование поступления газа. Кроме того, должна сработать звуковая сигнализация.
8. Установка настенного газового котла, нормативы при его запуске обязывают обеспечить устройство счетчиком газа.
9. Если рядом с котлом присутствуют другие газовые приборы, то расстояние между приборами устанавливается на отметке не менее 20 сантиметров.
10. При установке настенного котла, требования затрагивают даже предмет полноценной комплектности оборудования. Комплектация котла должна соответствовать нормативам и содержат: руководство, крепления, шаблон из бумаги для установки, особые ключи и крепеж.
11. Высота установки настенного котла — 80 см — 160 см от поверхности пола.

Если все эти требования соблюдены, то можно не сомневаться в надежности и пожаробезопасности системы газового отопления. Следует иметь в виде, что регулярно система отопления должна проходить техническое обслуживание силами сотрудников городской газовой службы.

Содержание Введение

Настенные газовые котлы пользуются большой популярностью среди владельцев автономных систем отопления. Поскольку используемое в них топливо очень взрывоопасное и ядовитое, необходимо со всей ответственностью подходить к установке и вводу в эксплуатацию этих приборов. Монтаж настенного газового котла в частном доме следует производить в строгом соответствии с техническими требованиями и нормами.

Монтаж, применительно к навесным газовым котлам, понятие очень объемное и может включать в себя такие работы как: правильный выбор места и фактическую установку котла на стене, подключение к газовой магистрали, обвязку в системе отопления. В этой статье мы будем рассматривать исключительно вопросы правильного выбора помещения и размещения отопительного прибора на стене, а также существующие требования к проведению этих работ.
