Самостоятельная установка и регулировка дверного доводчика

Пружинный дверной доводчик

Использование пружины – простой вариант доводчика. Здесь есть некоторые факторы, которые будут влиять на мягкость открытия, закрытия двери. Это: длина пружины, жесткость. Пружина должна иметь эффект замедления при движении, спокойно притягивать дверь.

Схема устройства пружинного доводчика

Фиксируется пружина возле петель. Один конец требуется закрепить на коробке, а другой на полотне.

Вариант конструкции пружинного доводчика

Доводчик, сделанный из пружины своими руками, работает по принципу – при открытии двери она не дает сделать резких движений, а при закрытии пружина притягивает дверь к своему основанию.
В видео показан принцип работы пружинного дверного доводчика.

Инструкция: как отрегулировать доводчик двери после установки

После установки доводчика, его настройка необходима для оптимального темпа закрывания входной или уличной двери. Регулировать скорость открывания двери необходимо при помощи винтов, которые расположены на корпусе с лицевой стороны под специальной защитной крышкой.

Медленное закрывание позволит избежать повреждения стен. Существует несколько дополнительных функций, которые помогают настроить оптимальное закрывание и открывание двери.

Фиксаторы с электромагнитным или электромеханическим действием:

• Устанавливаются на подъездные двери;
• Там, где расположен домофон;
• На дверь, которая ограничивает доступ посторонних в подъезд.

Такой механизм закрывает дверь до конца и открывается только при помощи специального ключа. Доводчики с функцией задержи необходимы в общественных местах для облегчения доступа в помещение людям с ограниченными возможностями. Чаще всего задержка устанавливается на 30-40 сек. Регулировка довода применяется при закрывании двери на последнем этапе. Эта функция облегчает защелкивание замка и помогает избежать быстрого выхода тепла из помещения.

Разделение на виды

Существует множество типов устройств, различающихся по определённым характеристикам. Если разбираться с ними по принципу монтажа, то получаем:

1. Устройства, которые накладываются на полотно двери (накладные). Обычно их размещают вверху и соединяют либо с коробкой, либо со стеной.
2. Если изделие размещается в нижней части двери и соединяется с полом, то его называют напольным.
3. Существуют и такие изделия, которые размещают внутри полотна или в напольном устройстве. Их не видно, поэтому называют скрытыми. Такой механизм установить самостоятельно почти невозможно.

Статья по теме: Куда должна открываться входная дверь в квартиру

Также их различают по принципу работы:

• рычажный. Это один из самых простых устройств. Состоит из пружины и гидравлической системы;
• слайдовый. Работает за счёт возникновения силы трения, которая и уменьшает скорость закрывания полотна.

По устройству внутреннего механизма подразделяют доводчики на кулачковые и зубчатые. Постепенное движение полотна обеспечивает механизм перового типа, поэтому приоритетно его устанавливают на слайдовые доводчики. Зубчатый более грубый по своему устройству, поэтому его устанавливают на тяжёлые металлические полотна.

Типы доводчиков

Дверные доводчики различны. Все отличаются по различным габаритам и цветам, а также устройством механизма.
В зависимости от места применения установка для дверей бывает:

• мебельной – используются доводчики в купе-двери в шкафу, выдвижных элементах мебели, на кухне и так далее;
• дверной доводчик – фиксируется на основные, межкомнатные двери, а также в двери купе в кладовые и гардеробные.

Существующие варианты дверных доводчиков

Мебельные варианты доводчика встраиваются в конструкцию при её создании. А вот дверные доводчики можно установить самому, создав устройство своими руками.
Конфигурация доводчиков по устройству:

• устройство с приводом и зубцами;
• применение кулачкового вала.

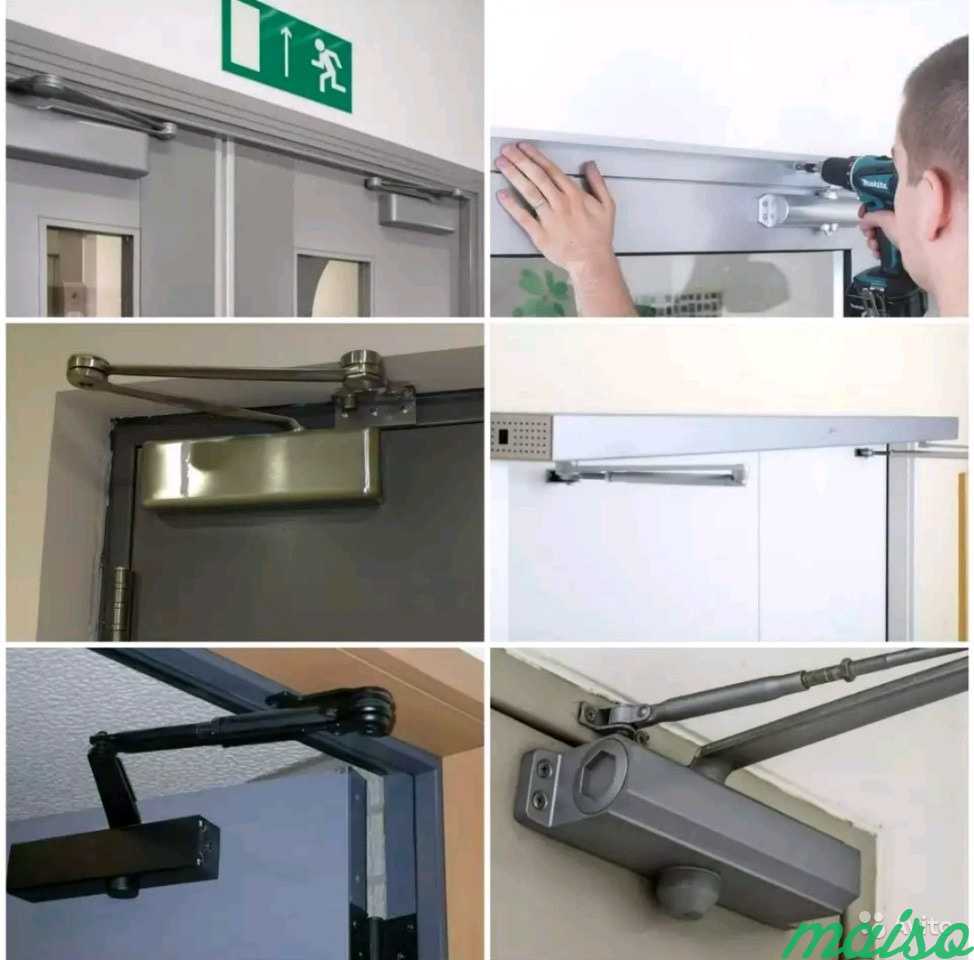

Дверные доводчики устанавливаются вверху, внизу, а также монтируются в дверные элементы.

Верхний доводчик

Это типовой вид механизма. Есть варианты установки доводчиков вверху:

1. Рычаг устройства прикреплен к самой двери, а механизм зафиксирован на недвижимой коробке.
2. Рычаг доводчика фиксируется на стене или верхней части дверной коробки, а механизм на самой двери.

Установка доводчика выбирается, отталкиваясь от функций открытия двери.

Есть еще 1 вариант установки механизма, он применим, когда двери открываются во все стороны.

Пример доводчика для двери открывающейся в обе стороны

Параллельная установка проводится следующим образом – механизм крепится на дверь, рычаг монтируется на основание дверной коробки при использовании специальной пластины.

Нижний доводчик

Этот дверной механизм применяется, если нет дверной коробки. То есть, если присутствуют петли на дверях, нижний механизм не применяется, поскольку доводчик в этом случае играет роль петли.
Нижний доводчик устанавливается в отверстие в полу, которое заранее следует изготовить для этих целей.

Вариант конструкции нижнего доводчика

Этот механизм имеет верхнюю часть, которая устанавливается в потолок. Без этой составляющей нижний доводчик будет работать короткий промежуток времени.

Скрытые дверные доводчики

Механизмы полностью скрыты в дверном полотне. Есть 2 вида:

1. Петля-доводчик – по своей функциональности служит дверной петлей.

2. Скрытый верхний доводчик, врезаемый в двери.

Правила эксплуатации

При эксплуатации доводчиков, необходимо соблюдать очень простые и понятные правила.

Монтаж

Устройства не имеют различных противовандальных механизмов, что требует очень бережного и достаточно деликатного обращения с ними. После выбора доводчика, нужно убедиться, что по своим характеристикам он соответствует условиям, где аппарат будет установлен.

При этом:

• Доводчики по классам делятся от маленьких — EN1 до больших — EN7. Этот показатель учитывается при выборе устройства. Классы зависят от массы самого доводчика и инерции: веса и величины плеча полотна. Например, прибор, рассчитанный на вес полотна 40 кг (EN1), не сможет закрывать металлическую дверь, вес которой 120 кг (EN7).
• Не следует помогать устройству в работе.
• Нельзя держать открытым полотно дверей, если механизм не имеет функции фиксации.
• Не стоит без необходимости крутить регулировочные винты, установленные на клапанах.
• Необходимо согласовать с продавцом оборудования левое или правое открывание.

Схема открывания дверей

Коротко о главном

Установка доводчиков производится в несколько этапов: выбор схемы монтажа, работа с шаблоном, непосредственно монтаж элементов прибора и его конечная настройка.

Специфика установки заключается в вариантности её исполнения. Конструкция может быть смонтирована в скрытом варианте, когда устройство не видно глазу и в накладном исполнении, где рычаг и корпус прибора устраивается непосредственно на дверях.

Стандартный метод устройства считается самым распространённым, но бывает необходимость осуществления сложного монтажа конструкции, где применяются дополнительные элементы типа пластин и уголков.


Конструкции и устройство тяги

Основной элемент конструкции доводчик для двери — пружина, которая толкает рычаг. По способу передачи усилия от пружины к рычагу бывают устройства двух типов:

• С рычажной тягой. Такие модели имеют характерный вид — перпендикулярно к поверхности дверного полотна торчат рычаги. Те же доводчики называют еще с коленной или шарнирной тягой. Конструкция работает надежно, но торчащие рычаги непривлекательны, к тому же, при желании, их легко сломать. Есть еще один недостаток: по мере открывания двери требуется прикладывать все большее усилие. Для детей и пожилых людей это может стать проблемой.
  С рычажной тягой
• Со скользящим каналом. В этих моделях рычаг располагается параллельно дверному полотну, что обеспечивает более привлекательный внешний вид. Еще один плюс: при открывании двери на 30°, усилие для дальнейшего открывания становится намного ниже. Оснащенные такими дверными доводчиками двери легко открывают и дети и пожилые люди.
  Со скользящим каналом

Оба эти типа состоят из двух частей: корпуса, в котором спрятана пружина и передающий усилие механизм и рычаг. Монтируются они вверху двери: одна часть на полотно, вторая — на коробку. Какая-куда, зависит от направления открывания. Если двери открываются «на себя», на дверное полотно устанавливается корпус с механизмом, при открывании «от себя» — крепится рычаг. На фото изображен доводчик рычажного тип, но аналогичные правила установки и для моделей со скользящим каналом.

Установка доводчика на дверь в зависимости от направления открывания

Как понимаете, они подходят не на все типы дверей — на стеклянные поставить их проблематично. Для них есть другая конструкция — напольная. Корпус с механизмом монтируется в пол, сверху выступает лишь пластина-держатель. Аналогичный держатель устанавливается и вверху, но механизм там есть далеко не всегда, только для тяжелых дверных полотен.

Напольный доводчик для стеклянных дверей

Есть, кстати, напольные модели и для деревянных и металлических дверей. Они также имеют рычажную передачу или со скользящим каналом. Они меньше бросаются в глаза, но при таком расположении чаще повреждаются.

Напольный доводчик для стеклянных дверей

Как установить и отрегулировать дверной доводчик?

Установка и регулировка дверного доводчика

1.

Типы установки дверного доводчика

Стандартная установка рычага

Верхняя установка (на косяке)

Параллельная установка (с монтажным уголком)

2.

Последовательность установки дверного доводчика

1. Вырежьте шаблон для своей двери и приложите его на дверь и косяк, затем просверлите отверстия для установки. 2.

Установите корпус на дверь или косяк четырьмя шурупами или винтами (на металлическую дверь) так, чтобы винты регулировки были направлены к петлям.3. Отсоедините пруток с резьбой и крепежным башмаком от основного рычага и установите его на дверь или косяк.4.

Установите основной рычаг на поворотную ось доводчика и закрепите его винтом № 1.5.

Регулируя длину прутка, убедитесь, что он установлен перпендикулярно двери при соединении с основным рычагом и закрепите их винтом № 2.6.

Наденьте декоративный колпачок на противоположную часть поворотной оси доводчика.

 3.

Регулировка дверного доводчика

Сектора закрывания («ЗАКРЫВАНИЕ» и «ДОВОДКА») контролируются двумя (2) раздельными винтами регулировки скорости, сначала установите скорость «ЗАКРЫВАНИЯ», затем скорость «ДОВОДКИ».

ВНИМАНИЕ: Ни в коем случае не допускайте разгерметизацию доводчика полным выкручиванием винтов регулировки!

1.

Скорость «ЗАКРЫВАНИЯ» («CLOSING») регулируется поворотом винта.

• поворот винта регулировки по часовой стрелке уменьшает скорость,
• поворот винта регулировки против часовой стрелки увеличивает скорость.

Особенности установки скрытых доводчиков

Устройства скрытой установки принадлежат к одному из следующих типов:

1. Напольные. Обычно используются для стеклянных дверей, реже — для деревянных, ПВХ и металлических, когда требования к дизайну исключают навесной монтаж. Механизм утоплен в пол — видна только крепежная пластина. Такие устройства подвержены загрязнениям и повреждениям, они не подходят для уличной установки. Регулировка их достаточно сложна и требует наличия специальных инструментов.
2. Верхние. Требуют особой аккуратности при разметке и монтаже. Могут работать на уличных дверях, поскольку меньше страдают от грязи и поломок.
3. Встроенные в петли. Применяются для двусторонних дверей, типа арочных или салунных. Используются там, где проходят большие реверсивные потоки людей: метро, торговые центры и т.п.
4. Скрытые в дверной створке. Под них выбираются пазы, в которые монтируется механизм. Для регулировки требуются специальные инструменты.

Скрытые автодоводчики ограничены в габаритах, поэтому сила их пружины бывает недостаточной для тяжелых металлических полотен. В этом случае придется вернуться к классической схеме устройства.

Установка доводчика большинства скрытых моделей может быть выполнена своими руками, при этом уровень владения слесарными и общестроительными навыками потребуется более высокий.

Монтаж доводчика

Рассмотрим установку именно верхнего доводчика. Поскольку это самый популярный вариант, и собственно его проще всего установить самостоятельно.

Монтаж выполняют в такой последовательности:

1. Подготовительные работы. Перед тем, как установить доводчик на металлическую дверь, нужно внимательно прочитать инструкцию по установке, которая прилагается к изделию. Также следует позаботиться о необходимых инструментах и крепеже.
2. Разметка. Обычно к изделию прилагается шаблон. Его следует прикрепить скотчем к дверной конструкции. После этого нужно произвести разметку для отверстий, необходимых для крепления устройства. Для этих целей применяют керн. Шаблон нужно приклеивать поближе к верхним петлям. На раме монтируют рычаг, а на полотне — сам механизм.
3. Просверливание отверстий. С учетом разметки шаблона проделывают отверстия. Чтобы соотнести заточку сверла и диаметр полученных дырочек, лучше сначала просверлить их на ненужном куске металла. Ведь если отверстия получатся большего диметра, то надежной фиксации не будет.
4. Установка доводчика. Корпус изделия монтируют так, чтобы клапаны для регулирования скорости были направлены к дверным петлям. Рычаг разделяют на две части, лапку фиксируют на коробе. После закрепления проверяют работу доводчика.

При необходимости нужно откорректировать работу механизма. Также после установки доводчика надо скрыть все следы и дефекты, которые могли появиться на полотне.

Это интересно: Гидроизоляция для фундамента

Установка доводчика

В квартирах наиболее распространены доводчики, обладающие:

• рычажным механизмом;
• гидравлической реечной системой.

Если устанавливается доводчик со слайдерной системой, особых отличий в монтаже не отметится.

Правило первое. Рассматривается схема установки. Учитывается направление открытия дверей.

Порядок установки связан с направлением открывания двери

Дверь открывают в направлении размещения доводчика. Тогда его корпус крепят к полотну двери, а рычажную систему — к раме двери.

Дверь открывают наружу (от себя). Тогда используется противоположная схема. На косяке — корпус, на двери — скользящий канал или кронштейн рычажной системы.

Правило второе. В комплектах современных доводчиков имеется шаблон. Он выполнен в натуральную величину, чтобы процесс разметки мест крепления (предварительный) оказался максимально упрощенным.

Советы по эксплуатации

Даже если доводчики установлены по всем правилам, иногда приходится вмешиваться в их работу. Но чтобы реже возникала такая потребность, нужно соблюдать элементарные правила. Аппарат должен сам по себе закрывать дверь — в этом и состоит его основное призвание. Если скорость закрытия слишком велика или же слишком мала, помогать или мешать полотну не надо. В таких случаях производится регулировка механизма.

Не стоит злоупотреблять способностью дверей оставаться в открытом положении. Тем более нельзя подкладывать под полотно различные лишние предметы. А также не следует повисать на двери, использовать ее для катания. Подобного рода развлечения любят дети — и за ними требуется тщательно следить. Заметив, что устройство работает как-то неправильно, надо посмотреть, не появились ли масляные потеки.

При этом наладка внутренней части механизма все равно должна поручаться профессионалам

Там присутствует мощная пружина, обращение с которой требует осторожности. А вот корректировать скорость работы вполне возможно — для этого надо подтянуть либо ослабить специальные винты

Осторожно: полностью извлекать их нельзя, это может вызвать разгерметизацию доводчика. Перед выполнением этой работы требуется еще раз свериться с технической документацией, тогда риск окажется минимален.

Это интересно: Шторы из подручных материалов своими руками: разбираем вместе

Регулировка доводчиков

Перед тем, как отрегулировать доводчик дверной, необходимо иметь:

• Пассатижи.
• Ключи гаечные.
• Отвертку.

По инструкции, прикладываемой к изделию, можно произвести корректировку устройства своими руками. Несколько функций, имеющихся в механизме, можно отрегулировать простыми методами. А как отрегулировать доводчик, подскажет видео.

Регулировка скорости перемещения

Работа доводчика аналогична работе автомобильного амортизатора.

• Человек, прикладывая некоторое усилие, открывает дверь.
• Этим усилием, через встроенную систему рычагов, сжимается силовая пружина доводчика.
• Пружина взводится, и при освобождении начинает обратный ход.
• Пружина свое усилие передает на шток или зубчатую рейку, которая через эту систему рычагов, пытается вернуть конструкцию в начальное положение.
• Шток, передвигаясь в масляной среде, проводит состав через жиклеры.
• Из-за гидравлического сопротивления жиклеров, масло препятствует передвижению штока.
• Пружина с усилием продолжает толкать шток, и дверь начинает закрываться с определенной скоростью.
• Для изменения скорости, уменьшается или увеличивается сечение жиклера, который пропускает масло.

Для изменения скорости в приборах, устанавливается регулировочный винт. На представленном ниже фото, он обозначен значком «С».

При вращении винта изменяется скорость закрытия дверей. Так выполняется регулировка доводчика дверного «Дипломат». Его винты для регулирования расположены на торцевой части прибора. При этом скорость движения полотна может изменяться в диапазоне открывания дверей от 15° до 180°.

Настройка скорости закрывания двери должна проводиться регулярно, не менее чем через полгода. Это нужно для профилактических целей, и из-за возможного изменения физико-химических свойств масла. Чтобы лучше представить процесс, стоит посмотреть видео в этой статье.

Установка дохлопа

Очень актуальна такая функция, как дохлоп. Такая регулировка особенно важна для конструкций дверей с мягкими уплотнениями, кодовыми и магнитными замками. Что и как сделать подскажет видео.

Таким дверям очень важно, как происходит момент их закрытия. Диапазон перемещения полотна располагается в промежутке от 0° до15°. В таком диапазоне полотно должно закрываться достаточно медленно и надежно

В таком диапазоне полотно должно закрываться достаточно медленно и надежно.

Для настройки доводчиков дверей, предусматривается винт регулировки дохлопа. При его вращении будут меняться характеристики передвижения полотна в диапазоне от 15°.

Винты для регулировки скорости и дохлопа, расположены на панели изделия рядом.

Винт дохлопа, как и регулировка скорости требует большой осторожности при работе с ним. Регулировка дохлопа должна проводиться лишь после окончания отладки скорости движения дверей. Поворачивая регулировочный винт по часовой стрелке, можно уменьшить скорость, а против нее – увеличить

Поворачивая регулировочный винт по часовой стрелке, можно уменьшить скорость, а против нее – увеличить

Регулировка дохлопа должна проводиться лишь после окончания отладки скорости движения дверей. Поворачивая регулировочный винт по часовой стрелке, можно уменьшить скорость, а против нее – увеличить.

Регулировка открытого положения двери

Бывают случаи, когда дверь требуется длительное время держать в открытом виде. В этом случае нужно знать, как правильно выполнить регулировку доводчика, чтобы проем был открытым.

Механизмы имеют функцию сдерживания при открытом положении дверей — «hold open». Ее настройка выполняется при открытой на 90° двери, затягиванием фиксатора.

• Двери остаются открытыми при их распахивании на нужный градус.
• В приборе срабатывает фиксатор, который удерживает дверь в открытом положении, на необходимый промежуток времени.

• Для закрытия двери, достаточно ее слегка потянуть на себя, и фиксация снимется.
• При неполном распахивании, полотно перемещается в обычном режиме без задержек.
• Величина натяжения пружины устанавливается регулировочной гайкой.
• Вращая ее по часовой стрелке, можно увеличить угол раскрытия двери. А откручивая против часовой стрелки, повышается усилие для передвижения дверного полотна.

Выпускаются модели устройства с дополнительной функцией hold-open, позволяющей застопорить дверь под углом от 90° до 100° на определенное время, для проветривания помещения или других целей.

Для каждого типа двери необходимо правильно выбирать доводчик — устройство и регулировка всех функций аппарата, должны выполняться так, как рекомендует инструкция по эксплуатации. Установка прибора на дверь снижает нагрузку на петли при передвижении полотна.

Конструкция и принцип действия

Принцип действия весьма прост: аппарат запасает энергию, когда дверь открывают, преодолевая сопротивление пружины, и возвращает во время закрывания.

Пружина, толкающая рычаг — это главная деталь механизма. Исходя из пути передачи усилия, различают такие виды:

1. С рычажной тягой. Над корпусом этих моделей видна система рычагов, перпендикулярных полотну. Достоинствами конструкции является ее простота, отказоустойчивость и доступность. Есть и недостаток: чем шире открывается створка, тем сильнее приходится тянуть. Это создает неудобства для пользователей в плохой физической форме.
2. Со скользящим каналом. Применен рычаг, параллельный створке, такая конструкция лучше выглядит, нет риска поломки. Кроме того, после достижения угла открывания в 30о усилие на ручке заметно снижается. Такой механизм удобен для детей и пожилых.

Продолговатый корпус, прикрывающий механизм, обычно крепится вверху полотна. Другой конец рычажной пары монтируется на раму. Любое устройство может быть вмонтировано и на правую и на левую сторону двери.

Для стеклянных дверей применяется третий вариант компоновки. Корпус с механической частью утапливается в пол — видна только крепежная пластина. Такое решение малозаметно, но чувствительно к загрязнениям и повреждениям.

Особенности выбора

При выборе доводчика для двери обращают внимание на несколько моментов. Это и габариты двери, и ее расположение (наружная или внутренняя), а также угол, на который она должна открываться и возможный способ монтажа

Классификация по мощности механизма

Выбирается доводчик по усилию, которое развивает механизм при закрывании двери. На необходимую мощность механизма влияет вес дверного полотна и его ширина. Эти две характеристики и являются основными при выборе класса мощности.

Если говорить о стандартизации, то на данный момент действует отечественный ГОСТ Р. Но его требования намного ниже мирового стандарта EN 1154. Поставляемая на рынок продукция европейских и других производителей сертифицирована по мировому стандарту, изделия отечественных производителей — по ГОСТу.

Согласно EN 1154 усилия по закрытию делятся на семь категория: от EN1 до EN7 (1 — самое незначительное для легких и узких дверей, 7 — для самых массивных). Есть модели только одного класса E4 или E2. Регулировка усилия в таких устройствах находится в очень небольших пределах. Зато цена на них небольшая.

Таблица подбора класса закрывателя двери в зависимости от веса и ширины полотна

Есть более дорогие доводчики, имеющие широкий диапазон регулировок. Тогда в каталогах их класс указывается через дефис: EN2-5, например. Они удобнее тем, что в зависимости от погодных условий можно настроить необходимую скорость закрывания.

Наружная или внутренняя дверь

Несмотря на то, что доводчики можно ставить с любой стороны двери, на наружных их лучше устанавливать внутри помещения: меньше будут сказываться атмосферные явления. Но и в этом случае необходима морозоустойчивая модель.

При установке в подъездах многоквартирных домов желательна установка моделей, которые не так легко сломать: торчащие штанги многих раздражают. Потому необходима модель с параллельной или скользящей тягой.

Виды монтажа рычажного доводчика

Разновидности доводчиков

В зависимости от технических характеристик доводчики делятся на следующие классы:

1. По способу установки:

• скрытые;
• верхние;
• напольные.

1. По силе закрывания (классы EN 1- EN 7). Некоторые модели имеют диапазон классов по силе закрывания, например, EN 5-7, что позволяет правильно подобрать величину усилия.
2. По строению тяги:

Схема устройства дверного доводчика.

• с рычажной тягой (простая технология, но смонтированный доводчик некомпактен);
• со скользящим каналом (компактны в собранном виде, с кулачковым механизмом);
• напольный (монтаж в пол).

1. По конструкции рабочего механизма:

• кулачковый (наиболее универсальная технология);
• пружинный (устаревший тип);
• зубчатая рейка и шестерня (распространенный вариант, обеспечивающий плавность и усиленный прижим при закрывании).

1. По типу установки (скрытый, поверхностный/накладной).
2. По наличию дополнительных функций:

• демпфер открывания (для наружных полотен);
• фиксация открытого положения (при интенсивной проходимости);
• задержка закрывания (для низкой проходимости в подсобных и складских помещениях);
• координация закрывания полотен (в случае двухстворчатых и противопожарных полотен);
• отдельная настройка дохлопа (для створок с резиновыми уплотнениями).
