Сквозняков больше нет: выбираем правильные доводчики для входных дверей

Технология установки доводчика

Выбирают доводчик по ширине и массе двери, используя таблицу европейского стандарта EN 1154. Так, для ширины двери до 750 мм и массе до 20 кг достаточно доводчика класса EN-1, при параметрах 850 мм и 40 кг – EN-2, и так далее. Класс устройства указан в документации. При невозможности подбора доводчика нужного класса для тяжелой двери можно установить два устройства, равномерно распределяющих нагрузку
Выбираю место и тип установки доводчика. При этом в первую очередь оценивают направление открывания дверей.  Если дверь открывается «на себя», корпус доводчика монтируют на верхнюю часть дверного полотна со стороны петель, если «от себя» – корпус устанавливают на дверную коробку, а к полотну двери крепят рычаг. Независимо от типа тяги – канальная или рычажная – доводчики накладного типа монтируются по одинаковой технологии.

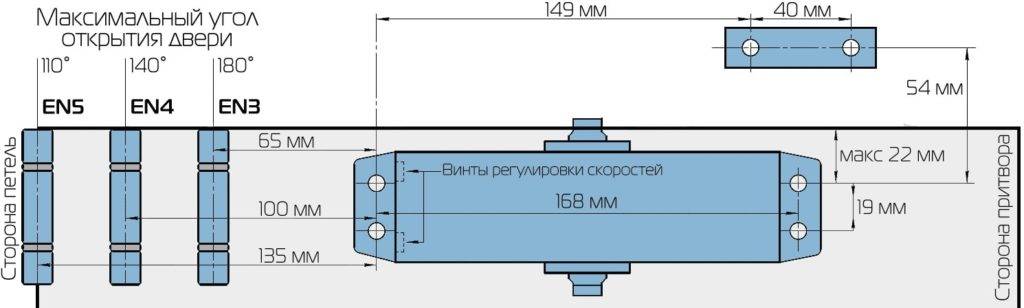

Прикладывают монтажную схему в масштабе 1:1, приложенную к доводчику, одновременно к дверному полотну и косяку и керном сквозь бумагу размечают места выполнения отверстий. Схему необходимо брать ту, которая соответствует выбранному типу установки.
Просверливают отверстия необходимого диаметра в дверном полотне и коробке. Если дверь выполнена из тонкостенного металла или алюминиевого профиля, необходимо использовать специальные крепежные приспособления – бонки, не позволяющие металлу деформироваться в месте крепления элементов.

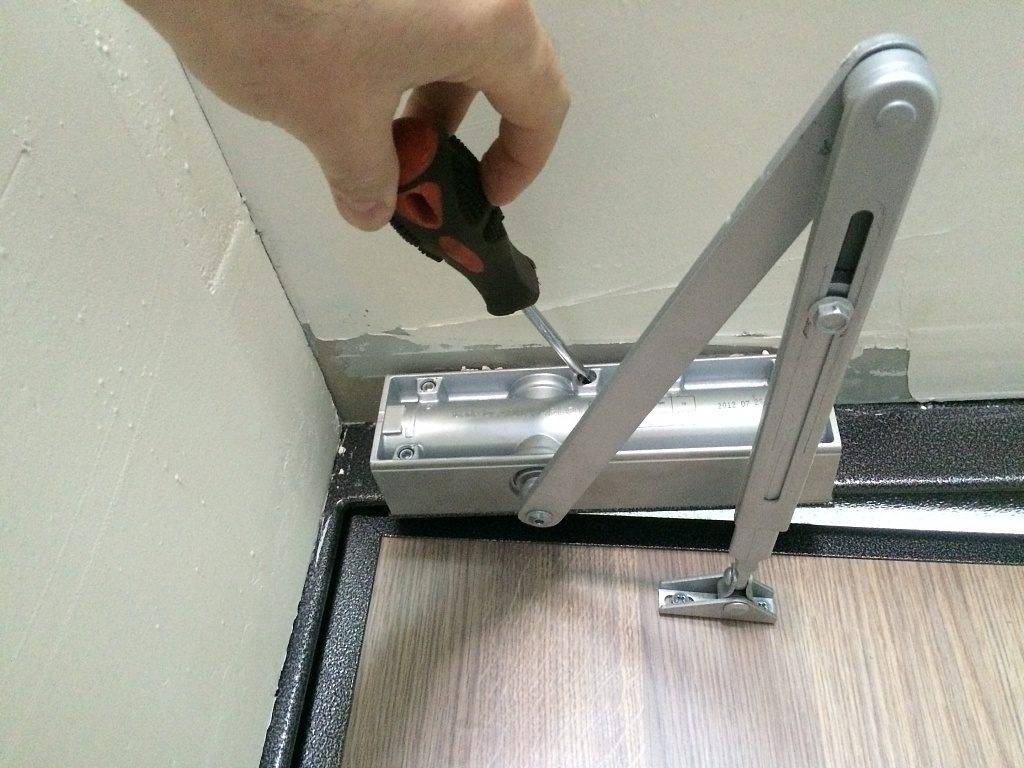

С помощью саморезов крепят через просверленные отверстия корпус доводчика и башмак рычага или реечную планку. К корпусу доводчика с помощью идущего в комплекте винта прикрепляют ответную часть рычага, соединяют рычаг в колене.

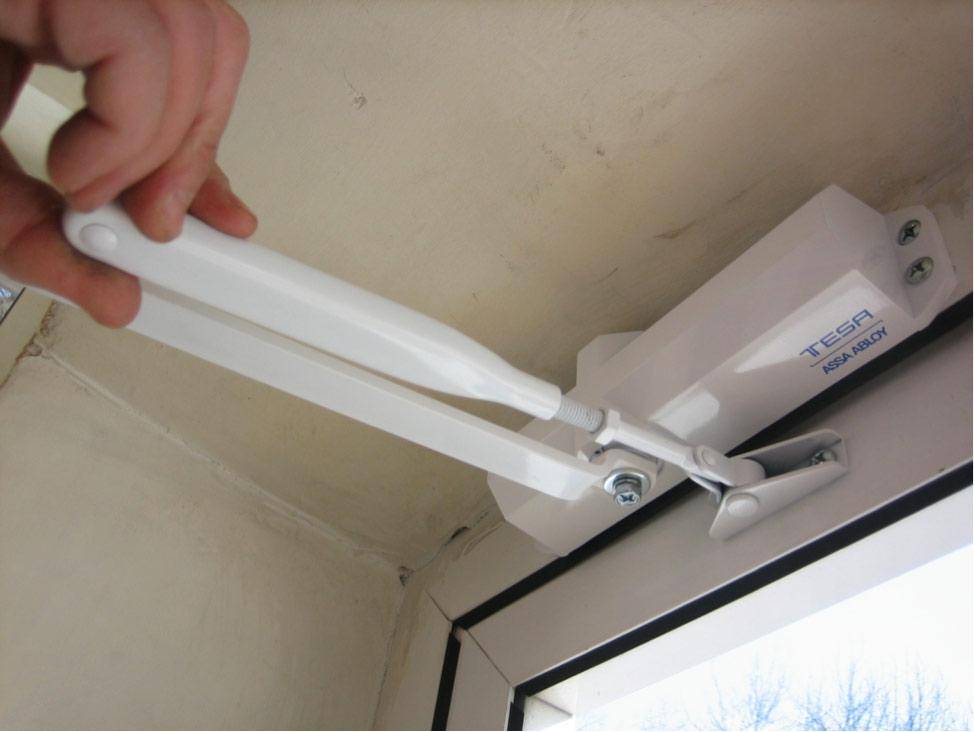

Регулируют коленный рычаг так, чтобы он был установлен под углом 90 градусов к плоскости дверного полотна в соответствии с картинкой. Рисунок «А» соответствует установке доводчика в режим работы «с дохлопом», рисунок «Б» ­­­– без дохлопа.

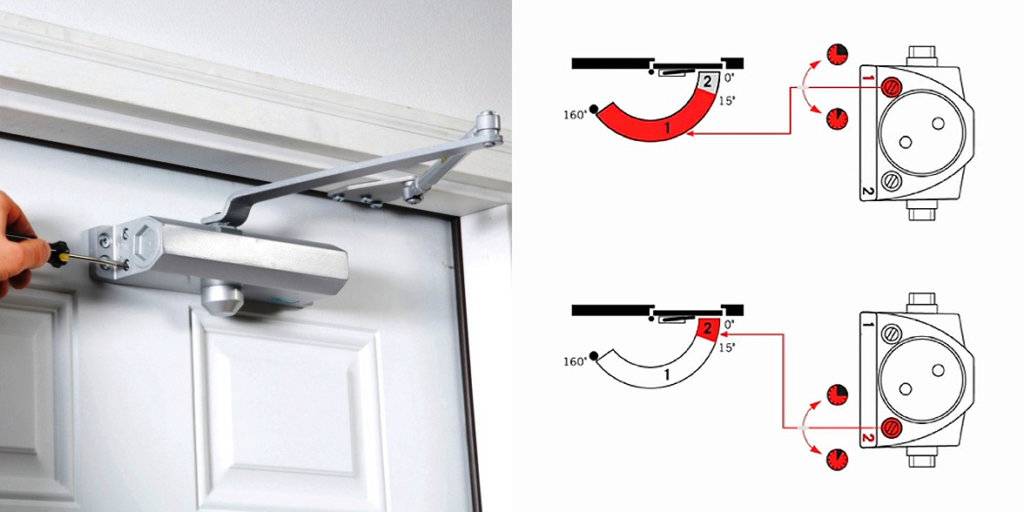

Приступают к регулировке усилия закрывания дверей. Для этого открывают дверь, оценивают скорость закрывания и с помощью регулировочных винтов доводят ее до желаемой.

При регулировке доводчика в режиме с «дохлопом», устанавливаемого на дверях с защелкой или кодовым замком, необходимо четко отрегулировать скорость и усилие закрывания двери в двух зонах: в начальной зоне в диапазоне от 180 до 15 градусов и в конечной, от 15 до 0градусов

Скорость и усилие в конечной зоне для успешного захлопывания двери  должны быть чуть больше, однако существенной разности скоростей следует избегать.
При регулировке важно не переусердствовать с выкручиванием винтов, иначе может произойти разгерметизация корпуса доводчика с утечкой масла, в результате которой он выйдет из строя.
Некоторые модели доводчиков имеют дополнительные опции, например, торможение открытия. При регулировке их также доводят до желаемого уровня.

Как выбрать доводчик для двери. Виды и описание преимуществ

Из статьи Вы узнаете:

Издавна люди старались сделать двери в своем жилище так, чтобы они сами закрывались плавно и бесшумно. Не всегда получалось так, как хотелось. Поэтому умельцы стремились усовершенствовать этот механизм. От простого камня пришли к специальному приспособлению, которое назвали доводчиком.

Если человек решил поставить такое устройство на свою дверь, то стоит изучить этот механизм и особенности его регулирования. Установить доводчик не сложно, однако есть свои тонкости и нюансы.

Суть самого механизма доводчика заключается в том, что он значительно снижает нагрузку на крепления двери, что в свою очередь оберегает ее от износа и повреждения. Устанавливаются они не только на наружные двери, но и на внутренние, гаражные и другие.

Устройство доводчика и принцип его работы

Если говорить о конструкции этого аксессуара, то, отметим, что в его составе присутствует рычажная тяга и корпус, снабженный механизмом, который отвечает за правильное открывание двери. В составе механизма присутствует мощная пружина, благодаря которой происходит сжатие поршня. Пружина из стали заключена в специальную капсулу, которая заполнена маслом. Когда произошло сжатие, она медленно возвращается в исходное положение. Это обеспечивают гидравлические каналы, по которым происходит перетекание масла в рабочую емкость.

Регулировка фурнитуры можно выполняться посредством специальных винтов, которые располагаются на торцевой части корпуса доводчика. Когда выполняется вращение винтов, то происходит изменение сечения гидравлических каналов, что влияет на скорость протекания масла и, в свою очередь, определяет, с какой скоростью будет закрываться дверь.

Современные модели этих аксессуаров могут оснащаться специальным клапаном. Посредством его придерживается дверь, начиная с 70 градусов, до закрытия. Клапан обеспечивает её плавный ход в последние 7-15 градусов и хороший прихлоп. Необходимость в прихлопе связана с преодолением усилия дверных защелок и уплотнителей. Кроме этого, приходится справляться с сопротивлением воздуха, которое образуется при закрытии двери.

Типы доводчиков и способы установки

Установка плавно закрывающего дверь механического устройства снижает нагрузку на фурнитуру, оберегает петли и саму конструкцию от преждевременного износа. Оборудовать им можно и входную, и межкомнатную дверь, и дверь между домом и банной пристройкой или гаражом.

Различия в способе монтажа определили классификацию доводчиков, делятся которые на:

  • накладные механизмы, устанавливаемые на коробочный брус или на полотно, или в дверные петли вместо стержня;
  • напольные конструкции, закладка которых производится в период устройства напольного покрытия и проектируется обычно заблаговременно;
  • скрытые устройства, расположенные или в коробке при достаточной ее мощности, или в полотне. Для оснащения данным типом механизмов нужно фрезеровать полости, за осуществление чего без опыта не стоит браться.

Самой простой и доступной для неопытного исполнителя будет накладная установка доводчика на дверь, процесс которой в большинстве случаев подробно описан изготовителем. Заботливые производители сейчас прилагают к своим изделиям не только подробное описание, но и точно повторяющий контур механизма шаблон с четкой разметкой точек для крепления. Практически все действия осуществляются согласно стандартному алгоритму, но существуют нюансы, забывать о которых не нужно.

Варианты монтажа конструкции

Механизмы с рычагами или со скользящими каналами крепить можно, как с внутренней, так и с наружной стороны межкомнатной дверной конструкции. Только на наружную сторону входных дверей устанавливать устройство нежелательно из-за негативного влияния характерных перепадов атмосферной температуры.

Дело в том, что плавность хода управляющей рычагом пружины обеспечивает переменное перетекание машинного масла из одной полости в другую. А оно в морозы становится более вязким и густым, а в жару более жидким. Стало быть, из-за температурных колебаний регулировать работу устройства придется чаще, чем указано производителем, что в конечном итоге сокращает рабочий ресурс системы.

Можно выбрать одну из трех распространенных схем монтажа:

  • Стандартная установка предопределяет фиксацию основного рабочего органа на полотне. Рычаг при такой схеме расположения крепится к притолоке дверной коробки.
  • Верхняя схема диктует крепление механизма на притолоке – верхнем коробочном брусе, а башмак рычага привинчивается к дверному полотну.
  • Параллельное расположение подобно стандартному варианту, но рычаг крепится не перпендикулярно, а параллельно с помощью монтажного уголка.

Зависит схема установки доводчика двери от варианта расположения петель. То есть, от направления движения полотна при открывании/закрывании. Если дверь открывают «на себя», то монтаж устройства осуществляется стандартно на полотно, а рычаг крепится к коробочному брусу. Вариант «от себя» заведомо предполагает верхнее крепление устройства к притолоке с фиксацией рычага на полотне.

Бывают еще нестандартные случаи, такие как, например, недостаточная высота дверного просвета. Но ушлые разработчики нашли выход из конструктивно сложных ситуаций, предложив домашним и профессиональным мастерам монтажные уголки и пластины.

Установка дверного доводчика в подобных случаях выполняется по параллельной схеме двумя способами:

  • рычаг крепят параллельно, установив башмак его на монтажный уголок, зафиксированный на коробке;
  • основной орган доводчика крепят к коробочному брусу с помощью монтажной пластины.

Кратко о доводчиках со скользящей тягой

Устройства со скользящей тягой привлекают оптимизированным дизайном, практически не нарушающим декор интерьера. Среди плюсов возможность модернизировать устройство электромагнитным фиксатором или пожарным сигнализатором. Функционируют такие доводчики с большим усилием, и нет возможности контролировать их работу, но оснащение эластичным ограничителем-вставкой позволит задавать необходимый угол раскрытия створки. Большинство модификаций устанавливается по схемам, аналогичным вышеописанному перпендикулярному варианту. А вот универсальные модели со скользящей канальной тягой можно монтировать с обеих сторон.

Внимание. Монтаж канальных (слайдерных) доводчиков со стороны, обратной стороне расположения дверных петель, диктует оснащение устройства ограничителем угла открывания полотна. Заменить его может встроенный в слайдер специализированный стопор

Заменить его может встроенный в слайдер специализированный стопор.

Популярные доводчики

Наибольшую популярность потребителей завоевали доводчики российских и «Экспостроймаш Плюс». По качеству они не уступают зарубежным аналогичным приборам, но стоят значительно меньше.

Очень качественные приборы с тягой оригинальной конструкции производят фирмы Dorma, Boda и GEZE из Германии.

Производством изделий напольного исполнения высокого качества занимаются фирмы из Италии^ O&O, Cobra и Cisa.

Изделия KDC (Корея) отличаются длительным гарантийным сроком эксплуатации. Выполнены они из германских антикоррозийных комплектующих.


Варианты установки дверного доводчика.

Приборы для установки на легкие двери производит компания Oubao (Тайвань). Они стали популярными у покупателей благодаря своей прочности, малому весу и сравнительно небольшой стоимости.

В Финляндии компания Ablou выпускает доводчики с самой удобной системой регулировки.

При правильном выборе и установке приспособления двери будут служить очень долго. При установке кодовых замков и домофонов наличие доводчика является обязательным условием.

Чтобы устройство служило долго, нужно правильно его эксплуатировать. Нельзя искусственно удерживать дверь от закрытия. Если возникла необходимость оставить дверь открытой на какое-то время, не нужно стопорить ее различными предметами. Следует просто отсоединить рычаг от корпуса изделия.

Регулировка доводчика двери: инструкции по настройке

Перед тем, как отрегулировать доводчик собственными руками, нужно определить причину плохой его работы. Тогда будет понятно, какой именно параметр надо настроить. Регулировку лучше делать с помощью инструкции по эксплуатации. Она прилагается к каждому механизму при продаже. В ней приводится схема доводчика, описываются его составляющие, указывается, как должна проводиться настройка его функционирования. Подробно описывается, как отрегулировать доводчик на входной двери по жесткости, силе и прочим параметрам. Можно настроить механизм на то, чтобы он удерживал полотнище долго в открытом положении. Данная функция называется hold open. Настраивается она просто. Дверь открывается на 90 градусов и фиксатор переводится в активную позицию. Надо понимать, что не все системы довода двери имеют такую опцию.

Регулировка доводчика по силе закрывания

Если полотнище сильно хлопает, значит нужно отрегулировать доводчик двери по силе затворения. Для работы потребуется лишь обычная отвертка. Настройка должна выполняться при открытом положении створки. Поэтому полотнище открывают до конца. Регулировка доводчика двери своими руками по силе закрытия не представляет особых сложностей и заключается в настройке специальных клапанов. Корректируют степень затяжения этих элементов. Они обычно находятся на торцевой части. Первый клапан ответственен за силу закрытия полотнища. Если в открытом положении дверь очень быстро закрывается, значит его нужно немного закрутить, и, наоборот. Клапан, обозначенный вторым номером, отвечает за скорость захлопа. Третий клапан позволяет настроить усилия функционирования системы довода. Правильно отрегулированная створка должна двигаться мягко и без рывков.

Надо учитывать, что полностью выворачивать клапана регулировки нельзя. Иначе они перестанут работать даже после того, как будут возвращены на место.

Как ослабить доводчик двери на открытие

Бывает, что механизм работает туговато. Тогда нужно ослабить доводчик двери. Это несложно. Требуется лишь отпустить клапана. Тогда функционирование двери станет более мягким. Размещаются клапана на лицевой либо торцевой стороне. Зависит это от вида устройства. Поэтому перед тем, как ослабить доводчик, необходимо изучить инструкцию к нему. В ней приводится схема, на которой видно, где расположен тот или другой клапан. Также описывается, как ослабить требуемый элемент.

Как отрегулировать дверной доводчик, чтобы дверь не хлопала

Если полотнище сильно хлопает при закрытии, значит нужно регулировать механизм довода. Требуется уменьшить скорость дохлопа. За это отвечает второй клапан устройства. Его необходимо повернуть против часовой стрелки на половину оборота и проверить работу двери. Делать это нужно до тех пор, пока створка не перестанет хлопать. Каждый раз настройка проводится после открывания двери.

Регулировка для плотного закрытия двери

Если полотнище неплотно прилегает к раме, в помещение будет сквозить, повысятся теплопотери. Поэтому нужно отрегулировать доводчик. За плотность закрывания двери отвечает второй винт. Если створка слишком быстро закрывается, она может биться о раму и отскакивать, не полностью закрываясь. Необходимо уменьшить скорость дохлопа. Для этого регулировочный винт поворачивают против часовой стрелки.

Порядок монтажа

В жилых строениях (квартирах) в основном монтируются доводчики реечного типа, с гидравликой. На примере прибора этой группы и будет рассмотрен рекомендуемый порядок действий мастера. Поняв специфику работы, несложно разобраться с нюансами крепления изделий других типов.

Установка доводчика на пластиковую дверь абсолютно идентична порядку его монтажа на деревянные и металлические аналоги.

Выбирается схема

Если дверь распахивается наружу, то на полотне фиксируется рычаг; соответственно, корпус – на косяке. При открывании вовнутрь все ровно наоборот. Но в любом случае доводчик ставится так, чтобы винты регулировки находились со стороны дверных петель. Это облегчит процесс «настройки» положения полотна и дальнейшую его корректировку. А этим заниматься придется, так как постепенно появится его «проседание». Разобраться несложно, тем более что к изделию всегда прилагается инструкция, в которой есть типовые схемы установки доводчика двери.

Рекомендация

Установку доводчика следует производить так, чтобы его «тело» всегда находилось внутри строения. Наружное размещение нецелесообразно по ряду причин – коррозия металла; низкие температуры, вследствие чего масло загустевает (а при высоких становится более жидким), и гидравлическая часть механизма начинает работать некорректно; возможное оледенение, что нарушает свободных ход рычага.

Производится разметка

И здесь задача мастера значительно упрощается. Изделия комплектуются специальными установочными шаблонами. Они выполнены в масштабе 1:1 и универсальны, так как учитывают различные способы открывания дверей и навеса полотен. Остается лишь приложить трафарет доводчика по месту и наметить точки сверления каналов для установки крепежных деталей.

Фиксация составных частей прибора

После разметки закрепить рычаг и корпус механизма на основе метизом (идет в комплекте с изделием), а потом соединить половинки тяги сможет каждый.

Советы:

  • Установка доводчика на металлическую дверь имеет одну особенность. Необходимо использовать в процессе сверления тонких полотен так называемые «бонки». Эти приспособления представляют собою втулки с резьбой. Дело в том, что работа обычным сверлом может вызвать деформацию металла, и исправить этот дефект (выпрямить вмятину) самостоятельно не получится.
  • При определении положения рычага следует ориентироваться на его базовое плечо. Оно должно располагаться перпендикулярно полотну двери. Если угол менее 90º, то усиливается «дохлоп» створки.

Установка доводчика двери своими руками требует предельного внимания и аккуратности. Малейшие промахи нередко оборачиваются неплотным прилеганием полотна к косяку и сквозняками в помещении. Или наоборот, медленным закрыванием створки и повышением теплопотерь. Надеяться, что все устранится лишь регулировкой доводчика двери, не стоит – такое не всегда возможно.

Именно по этой причине этап монтажа прибора – самая ответственная часть работы. Тем более что от этого зависит и срок эксплуатации навесов. Если механизм установлен неправильно, то уже в ближайшей перспективе перекос полотна неизбежен, со всеми вытекающими.

Определить, насколько правильно произведена установка дверного доводчика, можно по следующим признакам:

  • плавность открывания/закрывания створки, без рывков и дополнительных усилий со стороны пользователя;
  • отсутствие посторонних звуков (шума, скрипа, скрежета и так далее).

Правила выбора доводчика

Согласно таблице классификации, при выборе подходящего механизма ориентируются на размеры двери и ее вес. Доводчик на входную дверь подвергается воздействию погодных условий, которые тоже приходится учитывать.

Выбор по материалу и весу

Подбор устройства правильно начинать с учета веса полотна и его материала. Для пластиковых дверей можно ограничиться первыми двумя классами мощности. В них удобно устанавливать скрытый механизм. Цельнодеревянные модели потребуют средней мощности. Самые тяжелые — металлические двери — снабжаются механизмами повышенной мощности. Для стеклянных экземпляров рекомендуется напольный вариант установки.

Выбор по размерам дверного полотна

Обычно ширина, указанная в таблице, соответствует весу. Но встречаются нестандартные экземпляры. Если номер класса по ширине не совпадает с номером по весу, то требуется мощность устройства, соответствующая максимальному номеру.

Для дверей нестандартной высоты — более 2,5 метров — необходимо выбирать не соответствующий ей класс, а на единицу больше.

Учет внешнего воздействия

На входных дверях рекомендуется устанавливать доводчики внутри помещения, чтобы на них не влияли мороз или жара. Если это невозможно, то для устройства, находящегося снаружи, учитывают температуру, при которой ему придется работать.

Различают три вида исполнения, в зависимости от диапазона рабочей температуры:

  • обычный: от -10 до +40 °С;
  • термостабильный: от -30 до +65 °С;
  • морозостойкий: от -45 до +75 °С.

Различия в характеристиках масла, заполняющего гидравлическую систему амортизатора. Работа моделей с пневматической системой амортизации почти не зависит от температуры.

Сильные порывы ветра могут затруднить работу доводчика. Ветер препятствует закрыванию дверей с любыми типами механизмов и любым видом установки. В местности с сильными ветрами приходится обеспечивать дополнительную мощность, выбирая устройство классом выше.

Инструкция установки доводящего механизма

При самостоятельной установке доводящего механизма на межкомнатные двери обычно применяются реечные конструкции, оснащенные рычажным механизмом. Приспособления, оборудованные слайдерной тягой, применяются для таких целей редко.

Техника монтажа всех видов доводящих конструкций практически ничем не отличается.

Определение схемы монтажа

В первую очередь определяется порядок установки своими силами доводчика на дверь. Техника монтажа будет отличаться в зависимости от направления открытия створки дверной конструкции:

  • Полотно открывается к доводящему устройству. В подобной ситуации корпус монтируется на полотно, рычажный механизм на коробку;
  • Створка открывается от доводчика. Корпус монтируется на дверной косяк, на полотне закрепляется скользящий канал;
  • Необходимо также учитывать, что регулировочные болты размещаются в направлении дверных петель.

Использование шаблона

В комплект поставки изделия обязательно входит схема монтажа, выполненная в реальных размерах. На ней четко нанесены участки фиксации корпуса изделия и рычажного механизма. Это значительно облегчает самостоятельную установку механизма.

При этом шаблон предусматривает все возможные варианты крепления доводчика: для наружного и внутреннего открытия двери, для правостороннего и левостороннего полотна. Шаблон также предполагает класс дверных блоков, для которых можно применять изделие.

Выполнение монтажа

Перед тем, как самостоятельно без мастера ставить доводчик на дверь, на плоскость полотна крепится шаблон изделия, который входит в комплектацию изделия. Его необходимо приложить на участок крепления точно по схеме и зафиксировать прозрачным скотчем. После этого на полотне с помощью кернера отмечаются точки сверления отверстий под крепежные элементы.

Порядок выполнения монтажа механизма:

Устанавливается корпус, фиксируется крепежными болтами. Правильность установки определяется по положению винтов регулировки.

На противоположной стороне двери монтируется рычажная конструкция. Иногда в комплект поставки она входит уже в сборе. Шарнир временно изымается до момента настройки работы доводчика.

Далее монтируется колено – нерегулируемая часть рычажного механизма. Для установки детали применяется ось доводящего приспособления. Крепление осуществляется с помощью специального ключа и гайки.

Если предполагается бесшумное плавное закрытие двери, колено фиксируется перпендикулярно полотну, а рычаг под углом. Соединение элементов доводящего устройства выполняется только при плотно закрытой двери. Если цель монтажа доводчика – финишное усилие, тогда жесткий рычаг фиксируется перпендикулярно дверному полотну. Такая схема установки используется для дверей с защелками и уплотнителями.

На следующем этапе установки необходимо под жесткий механизм подогнать длину регулируемого колена. Такая технология предоставляет возможность усилить пружину устройства и ускорить дохлоп полотна при закрытии.

Крайний этап самостоятельного монтажа доводящего механизма – это соединение шарниром между собой отдельных элементов колена.

Если модель доводящего устройства подходит для монтажа на дверные блоки из любого материала (сталь, дерево, пластик), то в комплект поставки обязательно входят крепежные детали для всех видов дверей.

Как правильно выполняется установка доводчика своими силами на дверь, подробно показано на следующем видео:

Особенности нестандартной установки

В некоторых случаях требуется применение нестандартной техники монтажа доводящего приспособления на дверные блоки, например, с тяжелым металлическим полотном. Для этого дополнительно задействуются уголки, пластины. В комплектацию отдельных изделий такие элементы крепления уже входят. Но, часто их приходится приобретать отдельно.

При глубоком входном проеме, не позволяющем произвести монтаж на раме рычажного кронштейна, дополнительно используется строительный уголок. Иногда его задействуют для монтажа корпуса и рабочей системы.

Монтаж корпуса не всегда возможен из-за конструктивных особенностей дверного блока. Например, дверной блок оснащен высокой стеклянной вставкой. В подобных ситуациях корпус устройства монтируют на специальную пластинку. Их также применяют для выравнивания и фиксации корпуса доводящей системы, когда над створкой недостаточно места для фиксирования рычажного механизма.

Конструкции и устройство тяги

Основной элемент конструкции доводчик для двери — пружина, которая толкает рычаг. По способу передачи усилия от пружины к рычагу бывают устройства двух типов:

  • С рычажной тягой. Такие модели имеют характерный вид — перпендикулярно к поверхности дверного полотна торчат рычаги. Те же доводчики называют еще с коленной или шарнирной тягой. Конструкция работает надежно, но торчащие рычаги непривлекательны, к тому же, при желании, их легко сломать. Есть еще один недостаток: по мере открывания двери требуется прикладывать все большее усилие. Для детей и пожилых людей это может стать проблемой.
    С рычажной тягой
  • Со скользящим каналом. В этих моделях рычаг располагается параллельно дверному полотну, что обеспечивает более привлекательный внешний вид. Еще один плюс: при открывании двери на 30°, усилие для дальнейшего открывания становится намного ниже. Оснащенные такими дверными доводчиками двери легко открывают и дети и пожилые люди.
    Со скользящим каналом

Оба эти типа состоят из двух частей: корпуса, в котором спрятана пружина и передающий усилие механизм и рычаг. Монтируются они вверху двери: одна часть на полотно, вторая — на коробку. Какая-куда, зависит от направления открывания. Если двери открываются «на себя», на дверное полотно устанавливается корпус с механизмом, при открывании «от себя» — крепится рычаг. На фото изображен доводчик рычажного тип, но аналогичные правила установки и для моделей со скользящим каналом.

Установка доводчика на дверь в зависимости от направления открывания

Как понимаете, они подходят не на все типы дверей — на стеклянные поставить их проблематично. Для них есть другая конструкция — напольная. Корпус с механизмом монтируется в пол, сверху выступает лишь пластина-держатель. Аналогичный держатель устанавливается и вверху, но механизм там есть далеко не всегда, только для тяжелых дверных полотен.

Напольный доводчик для стеклянных дверей

Есть, кстати, напольные модели и для деревянных и металлических дверей. Они также имеют рычажную передачу или со скользящим каналом. Они меньше бросаются в глаза, но при таком расположении чаще повреждаются.

Напольный доводчик для стеклянных дверей
