Как установить циркуляционный насос

Расчет рабочего давления в контуре

Хорошее и не очень о насосах для систем отопления.

Производя выбор циркуляционного насоса для системы отопления расчет необходимо произвести и по такому показателю как давление внутри трубопровода. Для этого можно воспользоваться соотношением:

P = (R x L + Z) / p x q, где:

1. P – величина давления;
2. R – сопротивление потоку для прямых участков трубопровода;
3. L – общая  длина
4. Z – величина сопротивления потоку, обусловленная применяемыми в системе фитингами, кранами и прочей арматурой;
5. р – величина плотности теплоносителя при рабочей температуре;
6. q – значение ускорения свободного падения.

При недостатке данных для расчета по приведенной формуле, можно воспользоваться упрощенным соотношением:

P = R x L x ZF, где

R – величина сопротивления потоку в прямом участке трубы, составляющая приблизительно 100 – 150 паскалей на 1 метр, выраженное в удобной для расчета форме оно составит 0,01 – 0,015 метра на метровый участок трубы;

L – общая протяженность трубопровода, на двухтрубной схеме отопления учитываются как прямой, так и обратный контур;

ZF – коэффициент увеличения, зависящий от следующих показателей:

• для системы с шаровыми кранами, для которых несвойственно уменьшение просвета трубопровода, и с правильно подобранными фитингами он принимается равным 1,3;
• при использовании дроссельных или терморегулирующих устройств его значение составит 1,7.

Насос отопления. Устанавливаем правильно

Производя выбор циркулярного насоса для системы отопления, расчет его характеристик представляется как необходимая процедура.

Практика применения циркуляционных насосов дает возможность их подбора без вычислений необходимых параметров. Рекомендуемые параметры приведены в таблице.

Таблица для эмпирического подбора насоса

Таблица 1.

Отапливаемая площадь (м2)	Производительность (м3/час)	Марки
80 – 240	От 0,5 до 2,5	25 – 40
100 – 265	Та же	32 – 40
140 – 270	От 0,5 до 2,7	25 – 60
165 – 310	Та же	32 – 60

Примечание: в третьей колонке первая цифра – диаметр патрубков, вторая – высота подъема.

Как выбрать циркуляционный насос

Воспользовавшись приведенными данными, можно без особых хлопот подобрать нужное устройство для устойчивой и длительной работы.

Основные производители

Циркулярные насосы для систем отопления выпускаются множеством европейских производителей с достаточно высоким качеством и в широком ассортименте.

Компания Wilo. Производимые в Германии насосы этого концерна занимают довольно большое место на профильном рынке. Отличаются высоким качеством и устойчивой работой. Практически все модели этого производителя оборудованы автоматическим и ручным управлением. Настраиваются не только обороты ротора, но и деблокирующие функции, включая величину давления в системе.

Компания DAB. Этот итальянский производитель успешно конкурирует с другими поставщиками на российский рынок, более 40 лет представляя  центробежные насосы. Особенностью продукции DAB являются применяемые на панели управления дисплеи, очень удобные для взаимодействия с установкой и контролем процесса работы.

Производитель Grundfos. Датская компания под этим названием существует уже более 70 лет, поставляя на рынок насосное оборудования различного назначения. Следует отметить, что этот производитель является явным и давно признанным профильного рынка. Впечатляет плодотворность и творческий подход компании, выпускающей на рынок до сотни новых моделей своей продукции ежегодно.

Оборудование этого производителя для систем отопления выходит под маркировкой UPS и линейка продукции предназначается как для бытового применения, так и для промышленного. Главной особенностью циркулярных насосов для отопления является их пригодность к работе в очень широком диапазоне температур: от -25о до +110оС.

Линейка продукции UPS может работать с применением 3-х режимов производительности.

Компания Джилекс. Отечественный производитель циркулярных насосов, успешно конкурирующий на рынке с европейскими компаниями.

Агрегаты отличаются неприхотливостью в работе, могут обеспечить активную циркуляцию в отопительных сетях теплоносителей различной плотности, что определяет широкий выбор жидкостей, вплоть до трансформаторного масла. Работают в 3-х режимах мощности, регулировка бесступенчатая. Выгодно отличается от конкурентов уровнем цен.

Заключение

Выбор циркулярного насоса для системы отопления и его расчет позволят потребителю сделать оптимальную покупку для реальных условий конкретного помещения.

Предложенные здесь варианты предварительной оценки необходимого оборудования позволяют уверенно сделать такой выбор. Успехов вам!

Врезка циркуляционного насоса

В случае если ранее насос не был включен в состав системы отопления, требуется его «врезка» в трубопровод. Так как данная операция требует от исполнителя некоторых навыков и наличия специального оборудования, ее можно доверить профессионалам, либо же выполнить работу самому, предварительно ознакомившись с технологией монтажа трубопроводов. Порядок работ и перечень используемого оборудования будут зависеть от выбранного способа врезки и материала трубопровода.

Существуют 2 способа врезки циркуляционного насоса:

1. на основном участке трубопровода;
2. на обводном участке (байпасе).

Установка агрегата на основном участке предполагает меньшие затраты времени и средств, но имеет один существенный недостаток. Насос работает от сети электропитания, поэтому при таком способе монтажа во время отключения света в квартире или доме отопление не сможет функционировать.

Второй способ более сложный, но обеспечивает системе обогрева повышенный уровень автономности. В данном случае при работе системы в обычном режиме теплоноситель движется по обводному каналу, а соответствующий участок основной магистрали перекрыт с помощью специально установленного шарового крана. Во время отключения электроэнергии кран открывается, и жидкость перемещается по трубопроводу естественным способом.

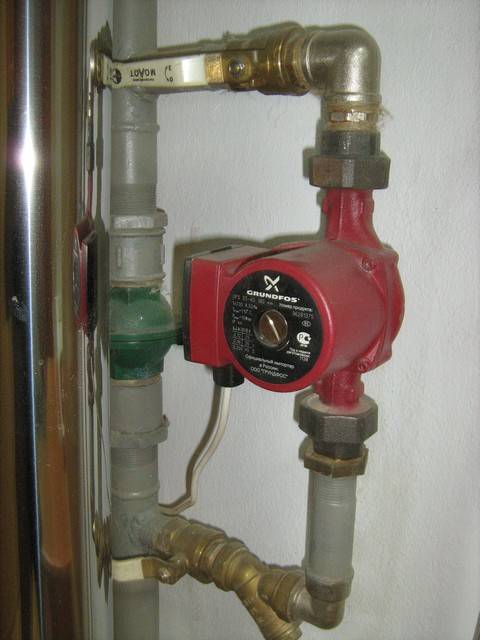

Схема установки насоса на обводном канале (байпасе).

Данный вариант хоть и распространен, имеет один большой недостаток – кран на основной магистрали. Лучше если вместо крана установлен шаровой клапан.

Установка насоса на подаче газового напольного котла в системе отопления с естественной циркуляцией. Статья на тему “Как выбрать газовый котел” возможно, будет Вам полезна.

В нормальном режиме работы клапан закрыт избыточным давлением созданным насосом над шаром. Если насос обесточен – шар поднимается под давление воды движущейся естественным образом по магистрали. Данный вариант актуален, если установка насоса по тем или иным причинам выполняется на «подаче».

Монтажный комплект для врезки насоса включает в себя:

• трубы нужного диаметра;
• элементы трубопроводной арматуры;
• накидные гайки (для полипропиленовых трубопроводов) или сгоны (для стальных труб);
• грязевой фильтр;
• запорные краны;
• обратный клапан.

Диаметр труб для врезки должен соответствовать диаметру уже установленного трубопровода, а их суммарная длина определяется по результатам замеров на участке предполагаемой установки насоса. Таким же образом подбирается и комплект трубопроводной арматуры. Накидные гайки (или сгоны) служат для быстрого монтажа и снятия насоса.

Грязевой фильтр устанавливается непосредственно перед входом в агрегат. Он необходим для защиты насоса от попадания загрязнений, источником которых могут быть отложения на внутренней поверхности трубопроводов. Дренажное отверстие фильтра должно быть направлено вниз для обеспечения возможности его периодической очистки.

Запорные краны ставят на входе в насос перед фильтром и на выходе из него, чтобы при необходимости агрегат можно было демонтировать без остановки всей системы. При монтаже нагнетателя на обводном участке, дополнительный кран устанавливается на основной магистрали параллельно насосу. Обратный клапан предназначен для защиты системы от гидравлических ударов. Он монтируется на выходе из насоса перед запорным краном.

Функционирование устройства

Несмотря на большое количество информации, многим трудно понять, куда и как правильно установить циркуляционный насос для обеспечения принудительной циркуляции воды в системе отопления дома. Нужно следовать инструкции. Часто этот блок расположен на обратном трубопроводе, что приводит к следующим ситуациям:

1. Температура жидкости в поставках значительно выше, поэтому насос не работает.
2. Плотность горячей воды меньше.
3. Статическое давление в трубопроводе выше, что облегчает функционирование прибора.

Иногда, попадая в помещение, где установлен котёл, обеспечивающий отопление в квартире, можно увидеть, что система основана на возврате. Можно сказать, что это единственно правильное решение, даже если не знать о центробежном приборе, который может стоять в выходной трубе.

Опыт показывает, что не более 5 минут после начала процесса нагрева срабатывает защитный клапан. Если установить прибор на обратном трубопроводе, пар в нем не появляется, а время до аварии увеличится до 20 минут. То есть, если установить обратный клапан, взрыв предотвратить не получится, но задержать его, чтобы выиграть время для принятия решения, можно.

Устройство циркуляционного насоса для отопления

Устройство циркуляционного насоса — реализация стандартной схемы центробежной машины.

• В основные конструкционные узлы входят:
• корпус;
• ротор, передающий вращение от вала двигателя блоку турбины;
• крыльчатка турбины с наклонными лопатками, которую еще называют рабочим колесом;
• средства уплотнения, изоляции от воды или теплоносителя;
• основная электрическая схема, переключающая режимы работы и осуществляющая контроль параметров двигателя.

Насосы для циркуляции могут иметь различную форму корпуса и расположение отводных и входных патрубков. Это сделано, чтобы устройство просто монтировалось, обслуживалось в условиях эксплуатации, для которого оно разработано. В частности, подбор можно сделать по типу подключения: с фланцем, резьбовым соединением, гайкой.

Циркулирующий насос имеет небольшие габариты. Его часто встраивают непосредственно во внутреннюю полость корпуса бытовых газовых котлов отопления. В сборе с ним могут устанавливаться устройства безопасности.

Малые размеры нагнетателя легко понять, если учесть назначение циркуляционных насосов. От них не требуется рекордная мощность подачи жидкости. Фактически, они двигают воду буквально в горизонтальном направлении.

Задача циркуляционных насосов — преодолевать гидравлическое сопротивление трубопроводов. Если рассматривается коллекторная группа теплого пола, нагнетатель занят созданием потока очень малого объема как такового, так как никаких значимых гравитационных сил в отопительной схеме этого типа не существует.

Виды циркуляционных насосов

В результате работы насоса получается некоторое разряжение на входе и нужное давление (компрессия) — на выходе.

1. Все циркуляционные насосы в зависимости от конструктивных особенностей классифицируются на два типа (вида):
2. «сухого» типа (с сухим ротором);
3. «влажного» типа (с влажным ротором).

Насосы «сухого» типа характеризуются тем, что их ротор при работе сам не контактирует с рабочей жидкостью контура отопления. Он от нее надежно изолирован скользящим уплотнителем — кольцом.

Такие насосы обладают довольно высоким КПД — до 75−85%, но работают с некоторым уровнем шума. По размерам они больше, чем их «влажные» аналоги, и требуют особой подводки труб контура.

В насосах «влажного» типа сам вращающийся ротор находится в контакте с перекачиваемой жидкостью-теплоносителем, а изолирована от нее неподвижная часть электродвигателя — статор.

Взаимодействием с жидкостью достигается необходимая смазка деталей ротора и бесшумность работы всей помпы в целом. Обычно насосы имеют встроенный ступенчатый регулятор скорости. Циркуляционные насосы «влажного» типа могут работать годами, а порой и десятки лет, не требуя никакого обслуживания.

Но они имеют низкий КПД — всего 50−65%. Насосы такого типа получили наибольшее распространение в частных бытовых системах отопления именно из-за своих небольших размеров и бесшумностью при работе. Данные аспекты являются одними из ряда других при выборе циркуляционного насоса для контура отопления вашего дома. Но существует и другие аспекты выбора.

Повысительный насос для отопления

Главное отличие циркуляционного насоса от повысительного (нагнетательного) — функция. Обеспечение движения жидкости по системе водоснабжения/отопления и создание повышенного давления на определенных участках — разные задачи.

Задача повысительного (нагнетательного) насоса — поднятие давления на определенном участке. Это узкопрофильное оборудование, из-за чего производители не могут похвастаться огромным количеством моделей. Впрочем, ассортимент достаточен

Типы циркуляционных насосов

Теплоноситель в трубах и радиаторах отопления должен циркулировать без остановки, но добиться такого эффекта можно только с помощью циркуляционного насоса. Насос для отопления в частном доме – это агрегат, основные элемент которого – ротор и вал с лопастным колесом. Вал приводится в движение за счет тяги электродвигателя, и благодаря гребущим лопастям в трубах создается необходимое давление.

Насосы отопления в системе частного дома могут использоваться двух типов – сухие и мокрые. Каждый из них имеет индивидуальные особенности, поэтому рассмотрим их подробнее.

Мокрые циркуляционные насосы

Мокрый циркуляционный насос в системе отопления частного дома

Мокрыми они названы потому, что ротор и лопастное колесо устройства находятся непосредственно в теплоносителе. «Мокрые» насосы имеют конструктивную особенность: двигатель агрегата герметично изолирован от ротора металлическим стаканом, чего нет в насосах сухого вида.

Мокрый циркуляционный насос отличается целым рядом преимуществ:

• создает невысокий уровень шума;
• прост в эксплуатации (не требует частого обслуживания);
• легко настраивается;
• имеет компактные размеры;
• низкое энергопотребление.

Правда, вышеперечисленные преимущества не обошлись и без недостатков, главный из которых – невысокий КПД. Эта негативная особенность объясняется невозможностью полностью герметизировать стакан, который отделяет двигатель и теплоноситель.

Тем не менее, насосы «погруженного» (не путать с «погружными» типа Гном) считаются наиболее предпочтительными при монтаже отопительной системы в небольшом коттедже или частном доме.

Сухие циркуляционные насосы

Циркуляционный насос сухого типа

В отличие от вышеописанных моделей, в «сухих» агрегатах ротор никак не контактирует с теплоносителем. В этом типе агрегатов рабочий вал изолирован от электродвигателя с помощью специальных хорошо отполированных металлических колец. Изоляция рабочих частей позволила добиться высокого КПД:

• для «мокрого» это значение не превышает 50%;
• для насоса сухого типа оно равно 80%. Но из-за высокого уровня шума «сухие» модели рекомендуется устанавливать в отдельных, технических помещениях вдали от жилых комнат.

«Сухие» циркуляционные насосы могут быть двух типов – горизонтальные и вертикальные. В первом случае двигатель агрегата находится в горизонтальном положении, при этом всасывающая трубка находится с торца, а нагнетающая – смонтирована радиально на корпусе. В вертикальных моделях электродвигатель находится в вертикальном положении, при этом всасывающая и нагнетающая трубка находятся на одной линии и имеют одинаковый диаметр.

Выбор (расчет) циркуляционного насоса

Для выбора циркуляционного насоса, необходимо сделать его расчет мощности. Если у вас сложная система отопления, расчет насоса лучше доверить специалисту. В простой системе отопления, мощность требуемого насоса рассчитывается по формуле:

Расчет позволит выбрать насос по параметру: максимальная производительность по воде или пропускная способность.

Обращаю внимание

Обратите внимание, что для работы циркуляционного насоса необходима доступность электричества. Электрическая мощность не указывается на маркировке насоса, но составляет 100-250 Вт, что позволяет подключить их к любой группе силовых розеток дома

Однако, для защиты от поражения электротоком, линию питания насоса нужно защитить УЗО на 30 mA.

Важно! При работе циркуляционные насосы издают достаточно сильный звук «жужжания»

Этот параметр может быть указан в описаниях насоса и на него нужно обращать внимание, чем он меньше, тем лучше

В системе отопления открытого типа и ее схема

Схема установки для открытой системы

На практике единственным адекватным вариантом является установка на обратной линии, идущей от радиаторов к котлу отопления.

Во-первых, линия подачи от котла поднимается строго вверх к расширительному баку, а размещать устройство над котлом и в вертикальном положении неудобно.

Во-вторых, в открытой системе воздухоотводчиком является именно расширительный бак, и дополнительно устанавливаются краны Маевского на каждом радиаторе, так как насос должен размещаться на границе между котлом и контуром отопления, то минимальный риск попадания воздуха в него именно на обратной линии.

Ничто не мешает расположить насос на обратной линии так, чтобы к нему всегда был свободный доступ для обслуживания и профилактики.

Критерии выбора циркуляционного насоса

Правильный подбор насоса (вертикальный, блочный и пр.) подразумевает соответствие его технических характеристик требуемому напору и производительности. Первый параметр влияет на силу потока теплоносителя, и, следовательно, на то, сможет ли жидкость преодолеть гидравлическое сопротивление в отопительных контурах. От второго показателя зависит, какое количество теплоносителя сможет поступать в магистраль за единицу времени, что влияет на общую мощность системы обогрева. Выбор циркуляционного агрегата «наобум» не допускается, поскольку маломощный насос не прокачает теплоноситель в требуемом объёме, а чересчур сильный мотор увеличивает износ оборудования и повышает шумность системы. Обо всех нюансах выбора насосного оборудования и методике расчёта его технических параметров можно узнать из нашей статьи.

Способы подключения

Подключение в электросеть с помощью вилки и розетки. Этот способ предусматривает установку электрической розетки в непосредственной близости к месту, где монтируется циркуляционный насос. Иногда они могут поставляться с подключенным кабелем и вилкой в комплекте, как на фото:

В этом случае можно просто включить прибор в электросеть, используя розетку, расположенную в зоне досягаемости кабеля. Нужно только убедиться в наличии третьего, заземляющего контакта в розетке.

При отсутствии шнура с вилкой, их нужно докупить, или снять с неиспользуемого электроприбора

Следует обратить внимание на сечение проводников шнура. Оно должно находится в пределах от 1,5 мм2 до 2,5 мм2

Провода должны быть медными многожильными, обеспечивающими стойкость к многократным изгибам. Шнур с вилкой для подключения электроприборов в сеть изображен на фото ниже:

Перед тем, как подключить циркуляционный насос, необходимо выяснить, какой из трех проводов шнура соединен с заземляющим контактом вилки. Это можно сделать с помощью омметра, заодно проверив целостность остальных проводов.

Открываем крышку клеммной коробки. Внутри коробки расположены три клеммы, предназначенные для включения прибора в сеть, имеющие обозначение, как на картинке:

Откручиваем зажим кабельной муфты (на первом фото это пластиковая гайка, в которую заведен кабель), одеваем его на наш шнур, заводим шнур в муфту. Если внутри коробки имеется хомут для крепления кабеля, продеваем шнур через него. Соединяем предварительно зачищенные от изоляции концы проводов шнура с клеммами.

К клеммам L и N нужно подключить провода, соединенные со штекерами вилки (не бойтесь их перепутать, это не критично), к клемме РЕ следует подключить провод заземляющего контакта вилки (а вот здесь ошибаться нельзя). Прилагаемая к изделию инструкция запрещает эксплуатировать его без защитного заземления. Далее, затягиваем хомут (при наличии), плотно закручиваем зажим кабельной муфты, зарываем крышку клеммной коробки. Насос готов к включению в электросеть.

Стационарное подсоединения. Схема подключения циркуляционного насоса к электросети с заземлением предоставлена ниже:

Требования к сечению проводов здесь те же, что и в предыдущем варианте. Кабель при таком монтаже может использоваться как гибкий, так и негибкий, медный, марки ВВГ, или алюминиевый, АВВГ. Если кабель негибкий, монтаж должен обеспечивать его неподвижность. Для этого кабель вдоль всей трассы закрепляется хомутами.

В данном варианте используется устройство защитного отключения (дифференциальный автомат). Вместо него можно применить обычный однополюсный автомат, пропустив через него только фазный провод. Если автомат установлен в щитке, где имеется шина РЕ, то кабель от насоса до автомата должен быть трехжильным. При отсутствии такой шины, клемму РЕ следует соединить с заземляющим устройством. Такое соединение можно выполнить отдельным проводом.

Отдельно хотелось бы рассмотреть такой вариант монтажа, как подключение насоса к ИБП. Он наиболее предпочтителен и обеспечивает независимость функционирования системы отопления от перебоев в подаче электроэнергии. Схема подключения циркуляционного насоса к источнику бесперебойного питания предоставлена ниже:

Мощность ИБП следует подбирать, исходя из мощности электродвигателя насоса. Ёмкость аккумуляторной батареи определяется расчетным временем автономного питания циркуляционного насоса, то есть временем, когда электросеть отключена. О том, как выбрать ИБП для котла мы рассказывали в отдельной статье. Требования к сечению кабелей, а также к наличию защитного заземления, относятся ко всем вариантам подключения.

Напоследок рекомендуем просмотреть видео инструкции по подсоединению различных моделей насосов к электрической сети:

Вот мы и рассмотрели, как правильно выполняется подключение циркуляционного насоса к электросети. Схема и видео примеры помогли закрепить материал и наглядно увидеть нюансы монтажа!

Будет полезно прочитать:

• Как выбрать аккумуляторы для ИБП
• Как подключить электрический котел отопления
• Схема подключения дифференциального автомата

Сам электрик — энциклопедия домашнего мастера

Подключение питания

Практически все насосы работают от сети 220 вольт. Способ подключения ничем не отличается от любого другого электроприбора: подача питания через автомат защиты. Однако с учетом работы в непосредственном контакте с водой – монтаж защитного заземления обязателен. Вместо автомата можно установить УЗО, для большей безопасности.
Если насос должен работать непрерывно (например, в системах отопления с принудительной циркуляцией), необходимо установить резервное электроснабжение. Между сетевым вводом и насосом устанавливается блок бесперебойного питания с аккумуляторами, достаточными для поддержания питания в течение нескольких часов.

Вывод:

Самостоятельная установка насоса на отопление не представляет технической сложности. При должной подготовке (расчет мощности, подбор по параметрам и габаритам), вы можете сэкономить свои средства.

Недостатки газовых котлов

Но нельзя забывать о минусах газовой системы отопления, так как многие из них являются определяющими в вопросах покупки оборудования:

• для того чтобы установить в своем доме отопительное устройство, работающее на газовом топливе, необходимо получить разрешение от соответствующих органов надзора;
• соблюдение установленных мер по безопасности требует наличия дополнительных конструкций, а это лишние расходы (в отличие от электрокотла газовый требует наличия дымохода и датчиков, обеспечивающих безопасность);
• подключение котлов на газу подразумевает наличие магистрального газового обеспечения, иначе такое отопление станет экономически невыгодным.

Газовые котлы при наличии в посёлке магистрали достаточно выгодны и если вы планируете систему отопления – обратитесь к нашим специалистам. Они помогут выбрать подходящую модель котла с идеальным сочетанием цены/качества, а также просчитают смету на монтажные работы и расходные материалы. Наши мастера имеют большой опыт обустройства систем отопления под ключ и уже сделали тепло в сотнях домов.

Также будет интересно посмотреть:

• Автономное отопление из полипропилена
• Расширительный бачок системы отопления
• Какой газовый котел выбрать: гравитационный или циркуляционный?

Дополнительный насос в системе отопления дома: нужен ли и где ставить

Одним из основных видов оборудования, которое применяется в отопительной системе частного дома, считается циркуляционный насос. Этот прибор позволяет более эффективно транспортировать теплоноситель по системе, что будет способствовать равномерному прогреву помещений. В нашей статье опишем, зачем нужен дополнительный насос в системе отопления дома, ознакомимся со схемой и местом его установки, использованием в системе Тёплый пол.

Нужен ли, и в каких случаях

Многих владельцев загородной недвижимости, а особенно двухэтажных домов, интересует вопрос об установке дополнительного циркуляционного насоса в систему отопления. К такому выводу они приходят после неравномерного прогрева радиаторов в помещениях при условии, что котёл имеет достаточную мощность. Если разница температуры котла и теплоносителя в трубопроводах превышает 20 градусов, то необходимо будет удалить воздушные пробки или поставить имеющейся насос на повышенную скорость.

Установка дополнительного насосного оборудования необходима в следующих случаях:

• При добавлении дополнительного контура в отопительную систему, а особенно, когда длина труб превышает 80 метров;
• Для равномерного перемещения теплоносителя в трубопроводах.

Перед установкой дополнительного насоса отбалансируйте систему отопления при помощи балансировочных клапанов

Дополнительный насос в отопительной системе может и не понадобиться, если она сбалансирована при помощи балансировочно-регулировочных клапанов, поэтому перед покупкой дополнительного оборудования спустите воздух с батарей и долейте воды в систему. Если всё работает нормально, то в установке дополнительного насоса нет смысла.

Где ставить

В автономной отопительной системе частного дома рекомендовано устанавливать циркуляционные насосы с мокрым ротором, которые вращаются без использования специальных смазочных материалов. Охладителем и смазочным элементом здесь выступает теплоноситель. При монтаже подобного прибора необходимо учитывать следующие правила:

• Вал насоса должен находиться в горизонтальном положении по отношению к поверхности пола;
• Движение потока воды в системе должно совпадать с направлением стрелки на приборе;
• Для предотвращения попадания жидкости на клеммы насоса, коробка должна устанавливаться на верхней или боковой части оборудования.

Правильная установка дополнительного насоса в систему отопления дома

По мнению некоторых пользователей, насос лучше устанавливать на обратном трубопроводе. Здесь температура теплоносителя минимальна, что повысит срок эксплуатации прибора, но не все эксперты согласны с этим утверждением. Дело в том, что насос рассчитан на эксплуатацию в среде теплоносителя, температура которого может достигать 110 градусов.

Схема установки

На практике применяются две схемы установки циркуляционного насоса в однотрубной и двухтрубной системе отопления. Перед проведением монтажных работ необходимо внимательно изучить прилагаемую инструкцию. На подготовительной стадии работ сливают воду с системы и очищают трубы от загрязнений методом дополнительной прокачки жидкости. Насос устанавливают по прилагаемой схеме, затем заливают в контур теплоноситель и включают агрегат.

Как мы уже говорили, насос лучше всего устанавливать на обратке при помощи отвода или как его ещё называют, байпаса. Такое приспособление необходимо для перекрытия воды и замены насоса в случае поломки. Диаметр отводной трубы должен быть меньше, чем у центрального трубопровода.

Схема монтажа дополнительного насоса в систему отопления

На каждом из краёв байпаса перед входом и после выхода из насоса устанавливают краны для аварийного перекрытия теплоносителя. На центральной магистрали устанавливают ещё один кран для направления потока жидкости через насос. Перед входом в подкачивающее оборудование закрепляют специальный фильтр, который будет скапливать вредные частицы, находящиеся в воде.

С тёплым полом

Схема установки насоса в системе «Теплый пол»

Во время заполнения системы теплоносителем не всегда есть возможность избавиться от присутствующего здесь воздуха. Скопившиеся газы часто блокируют перемещение жидкости, при этом не каждый из коллекторов может использоваться в качестве спускного клапана. Для решения подобной проблемы в циркуляционном насосе есть специальный выпускной вентиль, выполненный в виде диска.

Для спускания скопившихся газов нужно провернуть эту деталь отвёрткой против движения часовой стрелки. После подачи воды со щели, диск закручивают и опять запускают насос. Подобную процедуру повторяют несколько раз подряд.

Куда лучшее установить насос?

Мнения в вопросе установки насоса на подачу или обратную трубу существенно расходятся. Некоторые эксперты утверждают, что монтаж насоса доступен только на обратную трубу, другие же считают, что место установки не влияет на эффективность работоспособности.

Сторонники идеи установки на «обратку» аргументируют свою позицию следующими утверждениями:

температура нагревания на подаче существенно выше

Здесь важно учитывать предельные температуры определенного циркуляционного насоса, чтобы устройство прослужило много лет;
статистическое давление выше, за счет чего насос работает быстрее и с минимальными усилиями.. По факту циркуляционные насосы допускается монтировать двумя способами

Это не влияет на эффективность работы агрегата и скорость прогрева помещения. Это объясняется следующими принципами:

По факту циркуляционные насосы допускается монтировать двумя способами. Это не влияет на эффективность работы агрегата и скорость прогрева помещения. Это объясняется следующими принципами:

• температурный максимум для работы агрегата – 115 градусов. Вы редко встретите в частном доме нагрев отопительной системы свыше 90 градусов (область установки котла). Выше температура не поднимается, поэтому решение по выбору способа врезки остается за вами;
• показатели плотности не отображаются на эффективности работы циркуляционного насоса;
• статическое давление сохраняется примерно на одном уровне, независимо от способа крепления.

Преимущества систем отопления с принудительной циркуляцией теплоносителя

Правильная установка циркуляционного насоса в систему отопления имеет множество нюансов

Использование циркуляционных насосов в отопительных системах любого типа обеспечивает комфортное тепло независимо от этажности и размеров жилья. Такая схема теплоснабжения имеет ряд преимуществ по сравнению с моделью гравитационного типа:

• экономия средств при монтаже отопления, связанная с возможностью применения недорогих полипропиленовых или металлопластиковых труб меньшего диаметра;
• равномерный прогрев всех контуров и узлов отопительной системы способствует увеличению срока службы оборудования;
• уменьшение тепловой инерционности системы;
• возможность оперативного изменения температуры как во всех ветках отопления, так и на отдельных участках;
• снижение энергозатрат.

К недостаткам принудительной циркуляции теплоносителя можно отнести шум от работающего агрегата, дополнительные энергозатраты, а также неработоспособность системы обогрева при отключении подачи электричества.

Как установить насос на отопление своими руками?

Первый вопрос: «Куда ставить, на горячую трубу, или на обратку?» Если вы монтируете систему отопления с принудительной циркуляцией, место врезки насоса определяет инструкция по монтажу котла.

Обратите внимание
Совет! В этом случае требуется установка непосредственно на прямую трубу. Вы можете сделать байпас вокруг насоса (обычно на байпас ставят сам насос), для того, чтобы не сливать воду при его замене или обслуживании.. Принципиальной разницы, будет насос качать горячую или остывшую воду, нет

Просто уточните у продавца, на какую температуру рассчитан прибор. Это должно быть указано в паспорте. Есть «горячие» и «холодные» модели.
По гидравлике также нет разницы, будет насос «тянуть» воду их котла, или же «толкать» ее на входе в теплообменник. Вы можете установить его посредине системы, просто это выглядит не так эстетично. Лучше, когда все оборудование размещено в помещении, которое вы определили в качестве котельной

Принципиальной разницы, будет насос качать горячую или остывшую воду, нет. Просто уточните у продавца, на какую температуру рассчитан прибор. Это должно быть указано в паспорте. Есть «горячие» и «холодные» модели.
По гидравлике также нет разницы, будет насос «тянуть» воду их котла, или же «толкать» ее на входе в теплообменник. Вы можете установить его посредине системы, просто это выглядит не так эстетично. Лучше, когда все оборудование размещено в помещении, которое вы определили в качестве котельной.

Видео рекомендации установки насоса в систему отопления.

Принудительная циркуляция в системе отопления

В отопительной системе с принудительной циркуляцией монтировать насос обязательно. Его можно врезать в подающей трубе или обратной. Поскольку постоянно обслуживать насос затруднительно и неуместно, необходимо предупредить попадание абразивных примесей. Это можно сделать путем установки защитного фильтра-грязевика.

Для бесперебойного доступа к насосу с обеих его сторон смонтируйте краны. Через шаровые краны вы сможете получить доступ к циркуляционному насосу для его замены или ремонта. При установке кранов вы сможете в нужный момент перекрыть их и слить воду из этой части системы.
