Как сделать универсальный ключ из велосипедной цепи

Рожковый гаечный ключ – то, что ГОСТ прописал

На самом деле в простом гаечном ключе есть множество непростых и узкоспециализированных модификаций. Производители, как и в случае с отвертками, изобретают и патентуют свои виды гаек, для которых производят и особые ключи. Делается это для защиты самой техники – чтобы пользователи не могли разобрать механизм и по незнанию навредить, а вместо этого несли технику в сервисные центры. Гаечные ключи можно коллекционировать, как марки, и все равно каждый год будут появляться новые экземпляры.

По конструкции ключа гайка фиксируется между рожками, однако, если будете искать наименование этого изобретения в ГОСТе, то ищите ключ гаечный с открытым зевом – так он называется официально. Если приглядеться к продольной оси головки, вы обнаружите, что она находится под углом к продольной оси ручки. Угол этот, как правило, равен 15°, но есть инструменты и с другим углом, например, 75°. Угол нужен для облегчения работы в суженном или ограниченном пространстве. Довольно часто рожковые изделия имеют две головки с разными размерами на противоположных концах ручки. Не трудно догадаться, что наличие такой простой модификации существенно уменьшает набор гаечных рожковых ключей. В любом случае, иметь такой набор гораздо надежнее, чем покупать – ключи вам все равно понадобятся.

Универсальность и простота – эти главные преимущества позволяют рожковым инструментам оставаться популярными даже в наши дни. И это несмотря на существенный недостаток – наличие лишь двух зон контакта, которые расположены близко к углам гайки. При давлении на эти зоны возможно разрушение углов, особенно если размер ключа немного больше самой гайки. Да и при чересчур сильном усилии может произойти то же самое.

Производители предлагают решение этой проблемы с помощью различных модификаций. Например, меняют профиль рожков – укорачивают их, делают выпуклости, меняют саму выемку.

Такие модификации встречаются как по отдельности, так и сгруппированные в одном инструменте. Использование ключей при этом становится действительно на порядок удобнее, например, изделие можно перемещать, не извлекая гайку из зева – достаточно лишь отвести его назад.

Кроме того, уменьшается вероятность смазывания углов – зоны контакта рожков с гайками находятся глубже. Если же нужно провернуть гайку с уже смятыми углами, попробуйте подыскать изделие с небольшими выпуклостями на внутренней стороне рожков. Как утверждают сами производители, они помогают захватить даже измятую гайку. Нельзя не упомянуть о еще одной модификации гаечного рожкового ключа – силовой. Такой ключ выполняется гораздо толще обычных аналогов и со специальным утолщением на втором конце, по которому можно без опаски ударять молотком или кувалдой. Силовым инструментом можно откручивать заржавевшие или закрашенные гайки, не боясь повредить сам ключ.

Таблица. Ключи трубные рычажные

Размеры в мм

Отсутствие в накидном трубном ключе «слабых» деталей типа заклепок обеспечивает приложение больших сил. Рычаг накидного ключа можно удлинить обрезком трубы или другим путем. В результате рычаг может согнуться, что не исключает травмы. Поэтому только руки прилагайте непосредственно к рычагу.

Трубный цепной ключ (рис. 45) представляет собой рукоятку 3, к одному из концов которой болтами 8 с гайками 7 прикреплены две щеки 9. Крайним болтом на рукоятке закреплена подвеска 2 цепи, расположенной между щеками. В зависимости от направления вращения цепь начинают пропускать над или под трубой. При натяжении цепь захлестывают двумя крупными зубьями 1 щек.

Сборка цепи[править]

При сборке цепи требуется преодолевать натяжение пружины заднего переключателя, поэтому здесь будет уместен помощник, который подержит переключатель (либо скиньте цепь с системы) .

Разместите цепь так, чтобы торчащий пин смотрел в вашу сторону.

Возьмитесь за звено, из которого не торчит пин, и проведите цепь справа налево через передний и задний переключатели. В заднем переключателе есть 2 «отверстия» рядом с роликами, в которые нужно продеть цепь. Соедините концы цепи в нижней части, преодолевая сопротивление пружины заднего переключателя. Попросите помощника подержать переключатель.

Поместите соединяемое звено в выжимку, на упор, который ближе к фиксирующему винту.

Подстраивая положение цепи, подведите штифт к зажимаемому пину так, чтобы они были соосны.

Подожмите звено фиксирующим винтом

Внимание! Пропуск этого шага может привести к поломке выжимки. Вращая рукоятку, зажмите пин в звено. Постоянно контролируйте степень погружения пина по соседним — он должен быть не совсем заподлицо с щечкой, а торчать на долю миллиметра

Постоянно контролируйте степень погружения пина по соседним — он должен быть не совсем заподлицо с щечкой, а торчать на долю миллиметра

Вращая рукоятку, зажмите пин в звено. Постоянно контролируйте степень погружения пина по соседним — он должен быть не совсем заподлицо с щечкой, а торчать на долю миллиметра.

Извлеките цепь из выжимки, проверьте, насколько симметрично встал пин

При необходимости, подправьте его положение.

Проверьте подвижность собранного звена. Если оно сгибается туго, то нужно взяться за цепь с двух сторон от собранного звена и с усилием погнуть ее в поперечном направлении.

Испытания

Проба ключа на круглой трубе:Проба ключа на шестигранной гайке: Результат во всех случаях просто отличный. Зацепление на высоте. Ничего не проворачивает

Так же это чудо отлично отворачивает пластиковые и полипропиленовые трубы, без существенных деформаций, что так важно при работе с мягким пластиком. Этот полезный ключ не займет много места в машине, в гараже или дома

Но может обязательно вам пригодиться в самый нужный момент. Так что друзья, смело делайте себе свой универсальный ключ.Обязательно посмотрите видео изготовления и испытания универсального ключа.

Рожковый гаечный ключ своей актуальности не потеряет никогда, хотя бы по той простой причине, что более дешевого, быстрого и удобного способа закрутить или открутить гайку еще не придумали. Да и зачем придумывать новое, если можно усовершенствовать старое!

Сваривание шестигранной формы

Теперь осталось сварить деталь в одну. (В моем случае я использовал 2,5 мм сварочный электрод)

После этого нужно примерить гайку еще раз, и если все подходит, то можно наполнить разрезы сваркой. (3,2 мм электрод).

Снова пробуем надеть на гайку, потому что высокая температура при сварке может деформировать металл.

(На этот раз я дополнительно примерил заготовку к шестигранному выступу на фильтре. )

После этого можно зачистить все лишнее, сделав форму детали более гладкой.

Навариваем крышку

После шлифования, поместите деталь на лист металла, из которого делали полосу, и обведите ее очертание на нем.

Я предпочел линию вести по внутренней части, добавив пару миллиметров по краям. Но вы, вероятно, можете захотеть обвести деталь по наружной стороне, наоборот, убрав лишние пару миллиметров.

Затем навариваем полученную верхнюю часть на изготовленную ранее деталь. (Используем 2,5 мм и 3,2 мм электроды)

Снова проверяем все ли подходит.

Наваривание трубы

Только после этого шага, результат работы можно назвать инструментом.

Я просто приварил трубу сверху полученной детали (для моего одноцелевого ключа она оказалась подходящей).

И затем после примерки ключа к крышке фильтра фургона, я приварил к трубе рукояти. (Они сделаны из разрезанной пополам трубы меньшего диаметра).

Я их приварил под непрямым углом, так мне проще будет работать. (Если бы я закрепил рукояти под 90 градусов, то при вращении врезался костяшками рук в замок капота).

После шлифования и затирания щеткой я нанес на ключ черную краску из баллончика.

Как собрать ключ из цепи: пошаговые фото

Для изготовления ключа нужна не вся цепь, так что из одной штуки вы можете сделать пару-тройку ключей и поделиться самоделкой с друзьями.

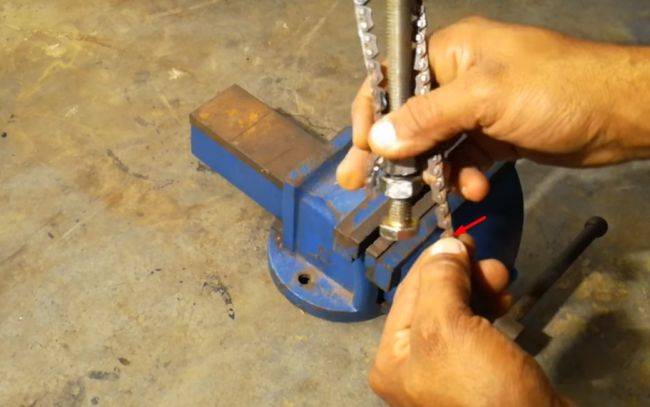

ФОТО: YouTube.com Концы отрезка цепи нужно закрепить на гайке. Зажмите их в тисках, как показано на фото, так будет удобно работать сваркой, у вас будут свободны руки, и соединение получится максимально прочным

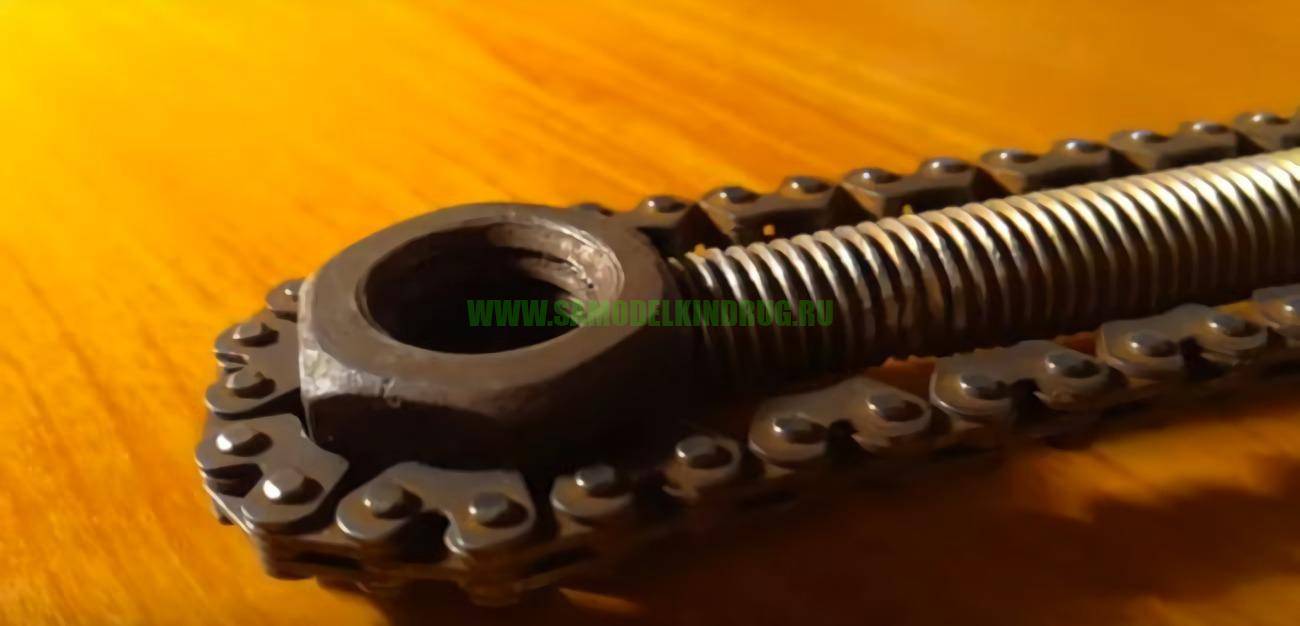

ФОТО: YouTube.com Вот так выглядит основная часть ключа. Если вы сторонник эстетики, место варки можно зачистить и покрасить вместе с цепью

ФОТО: YouTube.com Теперь в гайку нужно вкрутить длинный болт. Он должен быть длиной не меньше 20 см, чтобы было удобно установить ручку и использовать ключ. Оптимально – шпилька длиной 30 см

ФОТО: YouTube.com На болт нужно установить ручку, так что головку болта придётся срезать. Для этого вам потребуется ножовка по металлу или болгарка с отрезным кругом

ФОТО: YouTube.com В качестве ручки пригодится кусок дерева или готовая деталь, которой можно дать вторую жизнь. Просверлите отверстие подходящим сверлом и навинтите болт прямо на ручку. В качестве альтернативы можно просто приварить в шпильке поперечный штырь

На этом вся работа закончена, ключ готов, и вы можете использовать его немедленно.

Особенности конструкции

Простота конструкции цепного ключа делает его очень удобным и довольно лёгким в применении. Любая его модель состоит из зажимного механизма и рукоятки. Зажимной механизм включает в себя цепь и «щёки», прикреплённые к ручке болтами. Основным элементом в конструкции цепного ключа, конечно, является металлическая монолитная ручка. На одном из концов её основания располагается порожек, служащий своего рода опорой для труб. На порожке находятся особые насечки, предохраняющие от возникновения прокручивания удерживаемых труб. Следующим немаловажным элементом является цепь. Во время работы она обхватывает заготовку по всему диаметру. На основание ключа цепь крепится фиксатором, позволяющим удерживать создаваемое напряжение.

Специальные губки и регулируемая гибкая цепь обеспечивают необходимую фиксацию труб.

За счёт отсутствия в конструкции ключа каких-либо неподвижных элементов возможно проведение работ в условиях ограниченного пространства.

Чтобы использовать цепной ключ достаточно будет, если между деталями конструкции и трубой есть расстояние равное толщине цепи. В работе цепь опоясывает по периметру нужное изделие, а порожек в данном случае выступает особым препятствием при скольжении. В свою очередь, замок, фиксирующий цепь в заданном положении не даёт ослабевать первоначальному обхвату трубы. За счёт равномерного распределения по площади изделий прилагаемых усилий исключается риск возникновения различных деформаций либо повреждений.

Принцип работы цепного ключа заключается в следующем: цепь, закрепленная на рукоятке, накидывается на трубу и туго затягивается, упираясь губками непосредственно в материал. Затем, при прикладывании усилий (нажим на конец рукоятки) ключ поворачивается в необходимую сторону. При этом зубчатые торцы «щёк» перекатываясь по изделию, обеспечивают ее максимальный зажим с последующим самоторможением. Цепь в данном случае выполняет роль фиксирующего элемента. Обычно она идет с запасом и при необходимости может легко сменяться.

Работать с цепным ключом просто, но следует помнить несколько несложных правил:

  • тщательно очищать зубья от попавшего в них мусора перед и после окончания работы;
  • категорически запрещается использование между трубой и цепью каких-либо прокладочных материалов;
  • не следует наращивать дополнительными отрезами труб рычаг ключа. Это может сломать его рукоятку.

С осторожностью необходимо применять данный инструмент при работе с деталями с высокими параметрами чистоты обработки или с тонкостенными трубами. Значительное сжатие может приводить к истиранию поверхностей либо смятию изделия

Основными материалами при изготовлении цепных ключей являются алюминий и сталь. Ключи, изготовленные на основе высокопрочной стали прослужат долго. Для облегчения конструкции ключа дополнительно в состав вводят алюминий, но это никак не отражается на прочностных характеристиках. Алюминий позволяет снизить общую массу ключа в среднем на 40%. Зачастую алюминий применяется в производстве рукояток.

Снятие цепи, на которой есть специальный замок

Снимать такие цепи легко и просто, занимает это 1-2 минуты. Вы просто разжимаете замок и цепь снята.

Существуют даже специальные инструменты для этого и их можно приобрести в интернете или в специализированных велосипедных магазинах. Они работают как на разжатие, так и на сжатие, чтобы ими можно было снять и поставить замок.

Но наш человек не ищет легких путей, а тратиться на такие инструменты не каждый любитель велосипедов согласен, так что все это можно проделать и с помощью обычных плоскогубцев или круглогубцев с узкими носиками.

Если замок тугой и не поддается просто так, можно попробовать снять его с помощью старого тросика от тормозов или переключения передач, крепкой веревки или проволочки. Для этого проволочку продевают между замковыми звеньями, как показано на рисунке. Парой плоскогубцев беремся за оба края и резко дергаем в противоположные края, разжимая замок.

Виды ключей

Для начала поговорим о специальных ключах, при помощи которых можно открутить фильтр. Принцип прост — нужно накинуть на фильтр и открутить:

Накидной ключ. Представляет из себя — подвижную овальную «полускобу» с зубьями с одной стороны. И короткий выступ который совмещен с рукояткой с другой.

Как вы поняли, отводится подвижная часть и накидывается на корпус фильтра. А малым выступом вы как бы придавливаете с другой стороны, тем самым обеспечивая очень прочное крепление.

Далее за рукоятку просто откручиваем, очень простая и эффективная конструкция. Большим плюсом можно назвать то что цена не высокая около 150 рублей, также накидывается просто, нет круглой петли которую нужно затягивать

Ключ по размеру. Этот тип ориентирован именно под определенный масляный фильтр, накидывается сверху и откручивается. Ведь зачастую корпус сделан либо с зазубринами, либо напоминает гайку. Кстати такие варианты рекомендуется использовать для пластиковых корпусов. Минусом можно назвать то, что он не универсальный.

Ключ головка. Напоминает второй тип, только сделан в виде как-бы «головки» накидывается сверху. Минусы то что не всегда он удобен (потому как около фильтра может не быть пространства), да и опять же только для одного размера, то есть не универсален

Ключ «краб». Это универсальный тип, сверху есть площадка для головки или воротка, есть три ножки которые зажимают масляный фильтр, а также есть три гайки (либо шестерни) при помощи которых вы эти ножки можете регулировать. Плюс то что конструкция универсальная, минусы стоит дорого (от 500 – 600р), да и опять подлезть им не всегда удобно

Стоит отметить, что есть и специальные съемники, ключами их назвать сложно!

Последовательность действий по снятию цепи с велосипеда без выжимки своими руками

Выжимка – полезное приспособление. Однако, не всегда оно оказывается под рукой. Что же тогда делать? Перспектива остаться с нерабочем велосипедом посреди первозданной природы где-то за много км от города не выглядит привлекательной. Снять цепь с байка можно и без выжимки. Сделать это самостоятельно будет непросто, но вполне реально. Рассмотрим подробно варианты разбора цепи с замком и без него.

Модель с замком

Как проверить, есть ли у цепи замок? Проще простого! Беглого осмотра, чтобы увидеть, имеет ли цепь звено, которое отличается от соседних. Это и есть замок. Разъединить его можно путем сдвигания пинов на каждом из звеньев руками или пассатижами. Чтобы собрать цепь, нужно проделать аналогичные действия в обратной последовательности.

Модель без замка

В этом случае без выжимки придется непросто. И результат будет непредсказуемым. Но, если других вариантов нет, из 2 зол выбираем меньшую. Итак, снимаем цепь без замка с велосипеда подручным средствами в таком порядке.

  1. Привинтить к столу обыкновенные тиски.
  2. Зафиксировать в тисках цепь, подложив с одной стороны гайку, отверстие которого соотносится с пином.
  3. Прилепить с другой стороны небольшой шуруп шляпкой.
  4. Зажимая тиски, протолкнуть шариком пин в гаечную дырку.

Подводя итоги, можно уверенно заявить, что выжимка — незаменимая вещь в дороге для каждого велосипедиста. И если поломанную цепь с замком еще можно снять с велосипеда без этого приспособления, то, что касается цепи без замка, то без нее обойтись будет сложно. Впрочем, на случай форм-мажорных обстоятельств, можно воспользоваться приведенными выше инструкциями.

  • Машинка для мойки цепи (цепемойка). www.velosipedinfo.ru/mashinka-dlya-moyki-tsepi
  • Что делать если прокручиваются велопедали или слетает цепь? Узнать.
  • Как подтянуть цепь на велосипеде

Конструкция и способ применения съемника «чашка»

Этот тип съемников выпускают под фильтры всех размеров, но каждый отдельный инструмент предназначен для откручивания очистителей только какого-то одного диаметра. Поэтому при покупке чашки надо быть особенно внимательным. Этот ключ должен идеально подходить к устанавливаемым на двигателе автомобиля фильтрам. Даже разница в несколько миллиметров превратит чашку в бесполезный аксессуар.

Владельцы автомастерских приобретают сразу целые наборы этих съемников, включающие в себя до 30 ключей для фильтров различных диаметров. Такие комплекты поставляются вместе с чемоданчиком, в котором чашки удобно разложены по номерам типоразмеров.

Набор ключей «чашка» для снятия очистителей масла

Съемники масляного фильтра «чашка» в своем «донце» имеют квадратное отверстие под наконечник торцевого ключа. Некоторые производители дополнительно изготавливают «донце» шестигранным – под накидной инструмент. Многие съемники, в первую очередь их наборы, поставляются с наконечником под отверстие «чашки», на который одевается ключ, а некоторые – в комплекте со всем необходимым инструментом, включая накидной и торцевой.

Съемник «чашку» одевают на ребристый верх фильтра широкой открытой частью, на внутренней окружности которой есть грани. Они по количеству и размерам должны совпадать с имеющимися на очистителе. В противном случае съемник сядет неплотно, и откручивание фильтра будет затруднено или станет невозможным. «Чашка» считается наиболее удобным инструментом. Она сама по себе компактна и с ней, как правило, легче «подлезть» к фильтру. Причем правильно подобранная «чашка» никогда не проскальзывает относительно окружности корпуса фильтра, что иногда случается с некоторыми другими видами съемников.

Делаем универсальный гаечный ключ: минимум слов и максимум фото

Для изготовления этого фантастически простого инструмента потребуются:

  • ненужная велосипедная цепь;
  • деревянный брусок такой толщины, которая позволяет свободно ухватить его рукой;
  • достаточно длинный винт с гайкой;
  • сверло диаметром, соответствующим размерам винта.

От деревянного бруска отмеряем кусок длиной, слегка превосходящей ширину ладони.

Аккуратно отрезаем отмеренный кусок.

В 2-3 см от края намечаем место для крепления цепи.

Подбираем сверло диаметром, соответствующим размеру винта.

Высверливаем сквозное отверстие, в которое свободно войдет винт и вставляем его туда. Затем берем цепь, из которой будет изготовлен наш ключ гаечный универсальный, и находим в ней разборное звено, позволяющее разомкнуть ее.

Шилом снимаем стопорящую накладку, разбираем разборное звено, а затем раскрываем цепь.

Одно из крайних звеньев раскрытой цепи надеваем на хвостик винта.

Звено фиксируем с помощью гайки, которую затем хорошенько зажимаем.

И вот наш универсальный гаечный ключ, купить который мы только что намеревались, уже готов. А теперь посмотрим, как работает наш чудо-инструмент и как им пользоваться.

Виды ключей

Для начала поговорим о специальных ключах, при помощи которых можно открутить фильтр. Принцип прост — нужно накинуть на фильтр и открутить:

Накидной ключ. Представляет из себя — подвижную овальную «полускобу» с зубьями с одной стороны. И короткий выступ который совмещен с рукояткой с другой.

Как вы поняли, отводится подвижная часть и накидывается на корпус фильтра. А малым выступом вы как бы придавливаете с другой стороны, тем самым обеспечивая очень прочное крепление.

Далее за рукоятку просто откручиваем, очень простая и эффективная конструкция. Большим плюсом можно назвать то что цена не высокая около 150 рублей, также накидывается просто, нет круглой петли которую нужно затягивать

Ключ по размеру. Этот тип ориентирован именно под определенный масляный фильтр, накидывается сверху и откручивается. Ведь зачастую корпус сделан либо с зазубринами, либо напоминает гайку. Кстати такие варианты рекомендуется использовать для пластиковых корпусов. Минусом можно назвать то, что он не универсальный.

Ключ головка. Напоминает второй тип, только сделан в виде как-бы «головки» накидывается сверху. Минусы то что не всегда он удобен (потому как около фильтра может не быть пространства), да и опять же только для одного размера, то есть не универсален

Ключ «краб». Это универсальный тип, сверху есть площадка для головки или воротка, есть три ножки которые зажимают масляный фильтр, а также есть три гайки (либо шестерни) при помощи которых вы эти ножки можете регулировать. Плюс то что конструкция универсальная, минусы стоит дорого (от 500 – 600р), да и опять подлезть им не всегда удобно

Стоит отметить, что есть и специальные съемники, ключами их назвать сложно!

Что потребуется каждому велосипедисту

С целью обслуживания «железного коня» дома человеку потребуется ряд специфического инструментария. Кроме мультиключа потребуется купить следующие наборы.

  • Инструмент для каретки. Данный элемент в современных велосипедах выпускается необслуживаемого характера. Для разбора каретки потребуется специальный инструментарий.
  • На шестигранники крепятся большинство элементов, сюда относится крепление для подседельного штыря, рулевая колонка. Даже тормозные тросики закрепляются при помощи шестигранников. Без них не удастся провести техническое обслуживание.
  • Для обслуживания рулевого механизма потребуется специфический инструмент. Можно заменить его и другими, однако ТО займет больше времени и сил.
  • Потребуется ключ для педалей. Наличие специального инструмента существенного облегчит работу.
  • Ключ для спиц велосипеда пригодится не только дома, но и в пути. Без него процесс выправления восьмерок крайне затруднителен.

Следует рассмотреть каждую разновидность по отдельности.

Универсальный ключ из цепи и болта своими руками

Уважаемые посетители сайта «Самоделкин друг» из представленного материала вы узнаете, как самостоятельно сделать универсальный ключ из велосипедной цепи, болта и трех гаек своими руками. Представлены пошаговые фото сборки ключа и так поехали.. Многие из Вас наверняка сталкивались с такой проблемой.. когда грани на отворачиваемой гайки или же болте немного сбиты и обычный гаечный ключ просто прокручивается не выполняя свою функцию. Решить это можно при помощи самодельного цепного ключа работающего на сжатие, тоесть чем сильнее на рукоять ключа-тем сильнее будет зажиматься цепь и тем самым открутит любую даже самую съеденную гайку или же болт.

Для изготовления универсального ключа Вам понадобится кусок велосипедной цепи, две гайки и болт. Гайки наворачиваем на болт и привариваем к ним отрезок цепи таким образом, чтоб получился захват и привариваем к другой стороне гаек. Далее накидываем цепь на ту гайку или болт который необходимо отвернуть и затягиваем болт, тем самым происходит натяжение цепи, все можно отворачивать)

Материалы

Инструменты

Пошаговая инструкция по сборке универсального ключа своими руками.

Ременный ключ своими руками

Когда меняем масло в автомобиле, обязательно меняем и масляной фильтр, но чтобы его открутить нужно изготовить простой ключ своими руками, который с лёгкостью бы откручивал его. Можно конечно не замарачиваться, а просто пойти в магазин и купить, но это не наше направление, мы будем делать конечно сами.Итак рассмотрим три способа изготовления этого ключа.

1 способ: Делаем из цепи ДВС Ваз 2106

Описывать особо тут нечего я думаю, что и так понятно из фотографий. Отрезаем кусок цепи размером чуть больше фильтра и привариваем его к круглой или другой болванки. Я приваривал к круглой, потом приварил ещё гайку, чтобы вкручивать рычаг. И ещё на всякий случай обточил на конце грани, сделав её под ключ. То есть теперь можно откручивать двумя способами, какой будет удобней. И закручивать тоже.

2 способ;

К кольцу привариваем гайку с болтом насквозь и ручку. Одеваем кольцо на фильтр, закручиваем болт и откручиваем спокойно масляной фильтр. Просто и удобно.

3 способ; Ну и последний, немного трудоёмкий по сравнению к верхним способам, но может кто именно этот способ посчитает для себя самым лучшим. Итак;

Находим болванку или шестигранник, он как раз подходит под ключ на 17 или 19. Отрезаем сантиметров 15, потом посередине болгаркой делаем прорез (сантиметров 5-6)

Сверлим два-три отверстия, диаметр 5.5 сантиметра, чтобы потом нарезать в них резьбу М6

Потом берём какой-либо ремень, в моём случаи я брал от ремня безопасности, отрезаем кусок длинной 50-55 сантиметров. Складываем его в двойку и вставляем в прорезь заготовки.

Затем нагреваем гвоздь или шило и прожигаем в ремне отверстия совмещённые с отверстиями в заготовке. Потом берём молоток и немного сплющиваем заготовку, тем самым зажимая ремень. Вкручиваем три болта и ключ готов.

Накидываем ремень на масляной фильтр и наматываем ремень на шестигранник, потом берём ключ и докручиваем ключом, пока фильтр не открутиться.

Также всё делаем и при затяжки фильтра, только наматывать ремень надо в другую сторону.

Съёмники масляных фильтров своими руками.

Изготовление съёмников масляного фильтра из б/У автозапчастей. Всем привет! Сегодня хочу рассказать осъёмниках масляных фильтров , которые я себе сделал из отслуживших своё автозапчастей.

Кроме стандартного набора инструментов желательно наличие электросварки. Наверняка у соседа по гаражу она найдётся.

Для изготовления съёмников я использовал ремень и цепи ГРМ.

А так же сломанную дешёвую трещётку и трубчатый свечник.

Как пользоваться выжимкой цепи

Прежде чем понять, как снять цепь с велосипеда без замка в домашних условиях, давайте рассмотрим ее конструкцию. Звенья соединены между собой внутренними и внешними полузвеньями. Полузвенья скреплены пином—специальной осью, на которой располагается ролик. Ролик касается зубчиков звездочек.

Если у нее есть замок, то разъединять его выжимкой нельзя. Выжимка необходима для разъединения велосипедной цепи. Чтобы разъединить внешние и внутренние полузвенья между собой, нужно вытащить пин, который их соединяет. Соединительный чип трогать не стоит, потому что он более толстый и быстро изнашивается. Поэтому, если вы будете использовать соединительный пин повторно, то звенья могут сломаться быстрее, и цепь придет в негодность.

После выбора пина ставят звенья в выжимку таким образом, чтобы винт был поближе к ним, чтобы избежать их повреждения. Винт накрепко фиксирует выжимку и звенья. Острие выжимки надавливает на пин. Вращать винт следует медленно и аккуратно, чтобы не повредить ее участки. Если вы часто ее меняете, то выжимать нужно разные пины, иначе цепь долго вам не прослужит.

Устранение дефектов

Распространенный вид износа – это провисание цепи, когда ее длина относительно первоначальной увеличивается. Ранее были рассмотрены критические значения длины велоцепи, при которых ее нельзя использовать. Все верно, но цепь не обязательно сразу выбрасывать, а можно починить. При длительных нагрузках оси разбалтываются, что вызывает продольное и поперечное расширения. Поперечное устранить невозможно, а вот с продольным вполне можно повозиться.

Убирать лишние звенья надо таким образом, чтобы цепь спокойно, без натяга проходила по большой звезде. При помощи выжимки удаляются лишние звенья, осевые валы со снимаемых элементов вытаскиваются полностью. Тут главное не ошибиться и не вытащить слишком много звеньев.

Если с растянутой цепью приходится ездить, то во избежание ее слета можно устанавливать так называемые успокоители цепи – детали, которые не дают цепи слететь при движении. Различают несколько типов таких приспособлений:

  • Роликовые с двумя фиксаторами.
  • С широкими роликами.
  • Рамочные (или безроликовые).

Использование успокоителей в качестве защиты – это, конечно, хорошо, но лучше будет подумать о том, чтобы поменять цепь.
