Трубы для теплого водяного пола: виды, особенности выбора и монтажа

Какие трубы лучше для теплого водяного пола

При выборе трубы для водяного тёплого пола следует рассмотреть всю совокупность их параметров. Рассмотрим трубы для тёплого пола в порядке их наибольшей пригодности:

Металлопластик PEX-AL-PEX. Трубы в целом недороги, просты в установке. Так же имеют достаточно большой срок эксплуатации. Обладают хорошей теплопередачей и пониженной удлиняемостью.
Сшитый полиэтилен. Имеет практически все преимущества пред идущего, кроме более низкой теплопередачи и повышенного температурного расширения.
Термостойкий полиэтилен. Более низкая цена в сравнении с другими вариантами. Главный недостаток — это увеличенная проницаемость кислорода. В случае сильного перегрева срок эксплуатации изделия снижается.
Медная труба

Оптимальный вариант для устройства тёплого пола, если не брать во внимание высокую стоимость.
Гофра из нержавеющей стали оптимально подойдёт для коротких отрезков.

Какой материал труб лучше?

Зная основные требования к трубам, легче оценить преимущества и недостатки материалов, наиболее часто используемых для монтажа гидравлического пола.

Сшитый полиэтилен

В отличие от обычного полиэтилена, в котором связи между углеводородными цепочками очень слабы, его усовершенствованный аналог гораздо плотнее. В результате прессования под высоким давлением получается сшитый полиэтилен (РЕХ), обладающий множеством положительных свойств:

• устойчивость к механическим нагрузкам – полимер не лопается, не трескается, не стирается, его невозможно поцарапать;
• термостойкость – изделие нормально работает в диапазоне 0-95 оС, плавление начинается после 150 оС, горение – при 400 оС;
• коррозионная и биологическая устойчивость – на сшитом полиэтилене никогда не появится ржавчина или грибок;
• экологичность – материал полностью безопасен для здоровья, ни при каких условиях он не выделяет вредных соединений.

Трубы из сшитого полиэтилена

Часто спрашивают: если сравнивать разные трубы для теплого пола – какие лучше укладываются? Самыми пластичными считаются именно РЕХ-трубы: они легко гнутся и не ломаются даже после нескольких перегибов на одном и том же участке.

Специалисты рекомендуют при выборе РЕХ-труб обратить внимание на две важные характеристики:

• степень сшивания — она должны быть не менее 65-80%, иначе материал будет непрочным;
• способ сшивки молекул.

В таблице ниже указаны разновидности труб из сшитого полиэтилена, которые можно использовать для изготовления водяного пола.

Таблица 2

Вид трубы	Минимальная плотность сшивки
PEX-a	75%
PEX-b	65%
PEX-c	60%

Наивысшим качеством обладают трубы категории РЕХ-a, но цена их достаточно высока. Более доступна по стомости категория РЕХ-b, тоже имеющая хорошие технические характеристики.

Теплый пол с трубопроводом из сшитого полиэтилена

Металлопластик

Это недорогой и надежный вариант, пользующийся повышенным спросом. Материал состоит из нескольких слоев, склеенных между собой. Внутренняя сторона стенок идеально гладкая за счет полимерного покрытия. Оно предохраняет алюминиевую основу и клеевые составы от разрушительного действия воды.

Металлопластиковые трубы также состоят из полиэтилена (сшитого или термостойкого) и имеют дополнительный алюминиевый слой

Плюсы металлопластиковых труб:

• продолжительный срок эксплуатации – производители гарантируют их работоспособность в течение 50 лет;
• коррозионная стойкость;
• безопасность для здоровья – полимеры химически нейтральны, не реагируют с растворенными в воде веществами;
• малый удельный вес;
• хорошие звукоизоляционные качества – теплоноситель перемещается по контуру практически бесшумно.

Трубы из металлопластика

Полипропилен

Однако есть много существенных минусов для использования этого материала для системы теплого пола. Один из них — неудобство при монтаже. Полипропилен достаточно жесткий, поэтому минимальный радиус гибки соответствует 8-9 диаметрам трубки (у сшитого полиэтилена -5-6). К примеру, 16-миллиметровую полипропиленовую трубу можно укладывать с шагом не менее 128 мм. Иногда этого недостаточно для обеспечения заданной тепловой мощности. Кроме этого полипропилен обладает невысокой теплопроводностью и высокой степенью линейного расширения. Еще один нюанс – жесткое требование к температуре: в помещении, где монтируется контур должно быть не менее 15 оС.

Трубопроводы из полипропилена широко востребованы для монтажа водопроводных систем и радиаторов отопления, а для теплого пола это не лучший вариант

Медь

Этот металл успешно конкурирует с синтетическими материалами. Преимущества меди таковы:

• высокая теплопроводность;
• долговечность – при выполнении всех технических требований к монтажу и эксплуатации трубы прослужат не менее 50 лет;
• пластичность;
• термическая и механическая прочность – медная трубка ни при каких условиях не лопнет, не потрескается и не расплавится.

К недостаткам медных труб относятся:

• высокая стоимость материала – к расходам на сами трубы добавляется стоимость медных соединений;
• сложность монтажа — он осуществляются с помощью трубогиба и пресс-машины, для обслуживания такого оборудования нужна профессиональная подготовка;
• чувствительность к качеству воды – если она щелочная или кислотная, начинается коррозия труб (то же самое происходит при контакте меди со стальными фитингами).

Теплый пол из медных труб

Подводя итоги сравнения материалов, отметим, что специалисты рекомендуют остановить свои выбор на полиэтилене или металлопластике.

Выбор труб для теплого пола

В многоэтажных домах проложить теплый водяной пол получается не всегда. Такая система должна является отдельным отопительным контуром. Иначе жильцы последующих квартир недополучат немало тепла. Приступая к работе, нужно получить разрешение у коммунальнальщиков.

В частном доме хозяин самостоятельно решает, как будет функционировать система отопления. Закупив необходимое оборудование, ему остается лишь выбрать один из предлагаемых современным рынком типов труб:

1. Металлопластик
2. Сшитый полиэтилен
3. Полипропилен
4. Медь

Металлопластик

Одними из самых распространенных труб для теплых водяных полов являются изделия из металлопластика. Они обладают несколькими весомыми преимуществами:

• Длительный эксплуатационный срок
• Способны противостоять различным нагрузкам
• Не теряют своей структуры в процессе нагрева
• Легкий вес

Если рассматривать металлопластиковую трубу в разрезе, она представляет собой наложение сразу пяти слоев:

1. Внутри и снаружи – полиэтиленовое защитное покрытие
2. Средний слой – алюминиевая фольга
3. Для того, чтобы полученный пирог не расслаивался, пользуются специальным клеящим составом

Толщина фольгирующего слоя может достигать 2.5 мм в зависимости от диаметра приобретаемого изделия. После оборачивания, его сваривают внахлест или встык. Наружный слой может состоять из различных типов полиэтилена, однако важным предъявляемым к нему критерием является высокая плотность. Внутренний слой всегда выполняется по методу экструзии из сшитого полиэтилена.

Подобная структура обусловила одно из важнейших свойств металлопластиковых изделий – способность сохранять принятую форму после сгибания. Это немаловажный критерий, так как теплые полы часто укладывают в виде спирали или змейки.

В качестве соединений используют различные фитинги и прочую трубную арматуру.

Средняя цена по рынку – 1-2 у. е. за метр.

Сшитый полиэтилен

Достойную конкуренцию металлопластиковым моделям составляют трубы для теплого водяного пола, произведенные из сшитого полиэтилена. Рынок богат изделий с разной плотностью сшивки, но наиболее оптимальное значение лежит в интервале 65-80%.

Видео демонстрация

Полиэтиленовые трубы могут обрабатывать несколькими методами:

• Электронное облучение в магнитных полях – плотность сшивки достигает 60%
• Пероксидом – плотность сшивки достигает 75%
• Силаном (газ) – плотность сшивки достигает 65%

Чем выше плотность, тем значительнее стоимость подобной продукции. Некоторые из моделей могут в качестве среднего слоя иметь кислородный барьер – они лучше всех подходят для теплых полов. Недостатком, отталкивающим многих покупателей, является очень высокая цена.

Соединение труб из сшитого полиэтилена занимает считанные минуты:

1. Специальное кольцо надевают на один конец трубы
2. Затем он расширяется с использованием специализированного инструмента
3. Внутрь устанавливается фитинг и зажимается верхнее кольцо

Средняя стоимость по рынку – 4-5 $ за метр.

Полипропилен

Постоянное усовершенствование изделий из пластика привело к появлению полипропиленовых труб. Благодаря своим техническим и эксплуатационным преимуществам они стали востребованными. Их часто применяют для обустройства систем отопления.

Однако для утепленных полов они практически не применяются. Причина кроется в большом радиусе изгиба, который составляет около 8 диаметров. Например, у изделия диаметром 20 мм минимальное расстояние между двумя параллельными участками составит сразу 320 мм.

Средняя стоимость по рынку – 1.5-2 $ за метр.

Медь

Наиболее значимыми свойствами меди называют долговечность и высокую теплоотдачу. Это обусловило широкое применение подобных изделий в современных системах теплый пол. Данный материал намного надежнее всех вышеперечисленных.

Однако имеются отрицательные стороны, которые необходимо обязательно учесть:

• Прокладка труб требует специального оборудования и определенных навыков
• Медь – металл, следовательно, она подвержена коррозии

Соединяется труба для теплого водяного пола из меди между собой с использованием латунных фитингов. Однако при взаимодействии с другими металлами процесс коррозии лишь ускоряется. Спустя годы могут появиться прошивающие изделие блуждающие точки.

Чтобы увеличить продолжительность службы меди внутри пола, необходимо обернуть ее в гидроизоляционный негорючий слой. Это убережет трубу от соприкосновения с другими материалами, продлив срок эксплуатации.

Средняя стоимость по рынку – 7-15 $ за килограмм.

Виды труб

Водный контур — основная часть конструкции водяного пола. От выбора материала, из которого сделаны трубы, будет зависеть, как долго пол прослужит

Рассмотрим наиболее популярные варианты, уделив особенное внимание металлопластиковому варианту

Трубы из стали

Казалось бы, что это довольно популярный вариант. Надежные, крепкие, наделены долгим сроком службы. Однако этот вид категорически не совместим с системой теплого пола.

Трубы из стали для теплого пола

Сталь достаточно тяжела, а вместе с остальными элементами, включая теплоноситель и бетонную стяжку, это создаст колоссальное давление на перекрытия пола.

Применять стальные трубы разрешается только для соединения котельной и распределительного коллекторного шкафа, но ни в коем случае не для укладки контура.

Трубы из меди

Все еще не идеал, несмотря на плюсы. Медь хорошо нагревается и отдает тепло, не подвергается коррозии, медные изделия пластичные и очень прочные, а также не боятся температурных перепадов. Но для монтажа этого медного контура необходимо специальное оборудование и навыки, а цена очень на материал кусается.

Нержавеющие гофрированные трубы

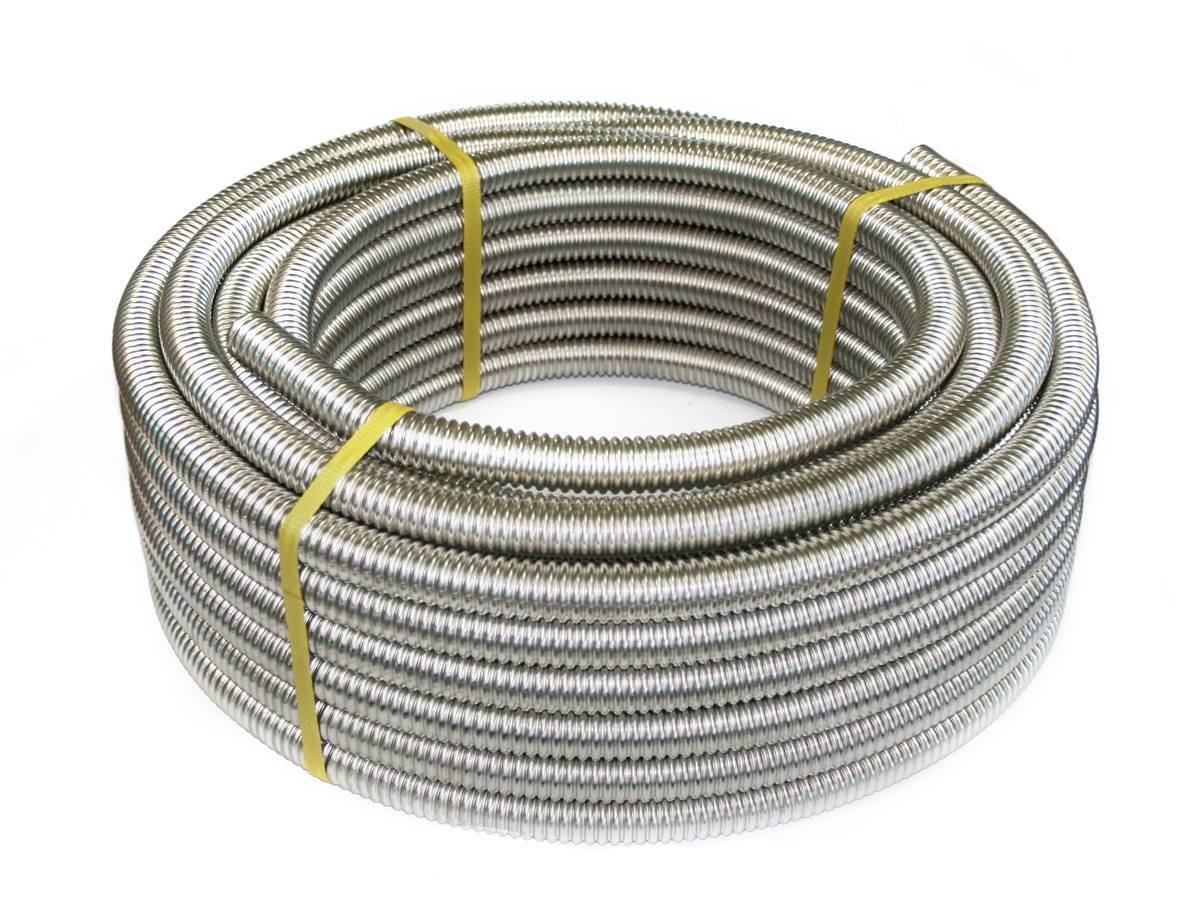

Обладают приемлемым для установки рядом качеств. Изделия гибкие, прочные, не подвергаются коррозии, устойчивы к агрессивной среде, а соединяются такие трубы значительно легче, чем другие виды. Похвастаться они не могут только очень высокими ценами.

Полимерные

Неплохой вариант для установки. Изделия служат от 20 до 35 лет, устойчивы к неблагоприятной среде, изготовлены из экологически чистых материалов, не пропускают шум, а также обладают повышенной способностью пропускать воду.

Неполноценность изделий в использовании большого количества элементов в составе. В него входит: полиэтилен, ПВХ, ПВХ на хлорированной основе, армированный алюминиевый ПВХ, полибутен.

Компоненты создают температурный максимум в 95°C, что нехорошо для теплого пола. Для регулировки нагрева придется монтировать автоматическое оборудование контроля.

Полиэтиленовые сшитые

Полиэтиленовые материалы больше всех других подходят для системы теплого пола. Прочные, надежные, очень пластичные. Устойчивы к ультрафиолету, не деформируются из-за воздействия агрессивных веществ. Наделены звукопоглощающей поверхностью.

Собрать полиэтиленовый трубопровод не составит проблем. Соединение может быть неразъемным и разъемным. Разъемные скрепляются латунными фитингами, неразъемные соединяются фитингами и специальными муфтами.

Полипропиленовые

Считаются неплохим вариантом наряду с полиэтиленовыми. Обладают примерно схожим с предыдущими видами набором качеств, дополнительно наделены теплостойкостью.

Однако материал неустойчив к ультрафиолету, недолговечен в местах соединения с металлическими трубами.

К тому же, соединять их разрешено только при положительных температурах, а соединяются они сваркой. Это тоже считается минусом, так как большинство людей попросту не смогут грамотно сварить контур.

ПВХ трубы

Наделены низким пределом максимального обогрева в 75°C. Такая отметка не подходит для теплого пола, поэтому материал усиливают хлорированием, что недопустимо, так как при нагреве будут выделяться едкие для организма человека пары. В дополнение к хлорированию используют армирование, чтобы также повысить термостойкость. Различают 2 вида армированных ПВХ труб:

1. армированный алюминиевый корпус расположен в середине конструкции;
2. армирование обрамляет второй слой после внешнего;

Металлопластиковые трубы

Один из ведущих вариантов для укладки контура водного пола наряду с полиэтиленовыми и полипропиленовыми. Отличная отдача тепла с качественным обогревом помещения подкрепляется сроком функционирования до 45-50 лет. Помимо этого изделия наделены:

• простым монтажом;
• отсутствием коррозии;
• стойкостью к температурам;
• небольшой ценой;
• ровной внутренней поверхностью;
• повышенной прочностью;

Минусы:

• при монтаже нужно использовать специального вида фитинги;
• соединения могут разрушаться из-за слоя накипи;
• возможное расслаивание контура труб.

Металлопластиковые трубы для теплого пола

Укладка труб для теплого водяного пола

Способ установкив основном зависит от площади комнаты. Наиболее популярны следующие варианты:

Для небольших площадей можно порекомендовать вариант укладки в виде змейки. Он также подойдет для укладки около холодных зон – окон и дверей.

Укладка в виде улитки позволит равномерно обогреть достаточно большие площади. Трубы, которые работают на подачу и возврат теплоносителя располагаются рядом.

При любом способе монтажа необходимо выдерживать расчетный шаг, который может быть в пределах 0,1÷0,35 м. Шаг около окон или дверей должен быть 0,15 м.

Труба по всему контуру должна быть цельной, это предотвратит протечки в процессе эксплуатации.

Как рассчитать расход труб

Выбор труб — дело архиответственное. Нельзя позволить себе выбрать некачественный материал, иначе всему делу очень быстро наступит конец — если труба даст течь, вытащить ее из бетона, в который она обычно устанавливается, будет практически невозможно. То есть наша задача — понять, какую трубу можно взять за эталон идеального качества и при этом не потратить все имеющиеся деньги.

https://youtube.com/watch?v=Ebw_Ue8YEzc

Оптимально выбирать давно проверенный бренд, но и тут нужно быть осторожным, чтобы не попасть на дешевую подделку друзей из Китая. Лучшим вариантом будет купить трубы в крупных магазинах. Как правило, они работают с производителями напрямую. Надежно также будет купить изделие у официального дилера. Найти его нетрудно: контакты и адрес компании-производитель сама помещает на свой сайт.

Чтобы посчитать расход труб, можно воспользоваться следующей схемой:

• Допустим, требуется организовать уложить трубы на теплый пол сшитый полиэтилен из труб в помещении 5х6 метров. Общая площадь при этом 30 м2. Учитываем, что часть полей занята мебелью и техникой. Учитывается, что для эффективной работы системы обогреваемая площадь не бывает ниже 70%. То есть принимаем за активное это значение размера площади. ПРи расчетах получаем 21 кв.м.
• Если облагоустраивается дом, то учитываем, что он имеете небольшие теплопотери, в среднем они сотавляют значение 80 Вт/ кв.м. Значит, удельные теплопотери комнаты будут составлять 1680 Вт/кв.м ( 21х80=1680).
• Желаемая (или предполагаемая) температура в комнате – примерно 20 C°. Планируемые в использовании трубы под водяной теплый пол имеют диаметр диаметром 20 мм. На них уложены стяжки, с примерной толщиной 7 см, а также плитка. Если стяжка будет толще толще, учитываем, что каждый дополнительный сантиметр плотность теплового потока будет уменьшать от 5 до 8%.

Как правило, при установке водяного “теплого пола” одной комнатой дело не ограничивается, поэтому придётся повторить эти расчеты всех обогреваемых комнат. Исходя из конечных цифр уже покупать длину и количество труб. комнат, и уже исходя из этих данных подобрать газовый котел и насос.

Преимущества и недостатки водяного тёплого пола

Основной плюс гидравлических полов — обеспечение горизонтального равномерного прогрева помещения. При этом распространение тепла происходит вертикально, что создаёт здоровый микроклимат, в отличие от радиаторных устройств. Особенно рекомендован монтаж такой системы для помещений с высокими потолками.

Если рассматривать водяные конструкции с эстетической стороны, то они также выигрывают, так как не видны, и не занимают полезного пространства. Помимо этого, как уже говорилось выше, они более экономичны при использовании.

Эффективность работы водяных полов зависит от  хорошей теплоизоляции, ведь повышенный уровень теплопотерь снижает теплоотдачу. Но монтаж такой системы в ванной комнате или туалете имеет свои недостатки — возможность перегрева поверхности, так как чаще нагревательный элемент подсоединяется к полотенцесушителю.

Кроме того, такие полы отрицательно сказываются на высоте помещения, ведь «пирог» подразумевает наличие толстого слоя бетонной стяжки. Также, бетонная заливка значительно утяжеляет конструкцию, поэтому требуется провести работы по укреплению перекрытий.

Производители

Перед тем, как окончательно выбрать материал, специалисты советуют обратить внимание на следующих производителей:

• немецкая компания Renau – изготавливает трубы из полиэтилена и металлопластика, предназначенные для обустройства разных отопительных систем. Изделия отличаются высоким качественным уровнем, но есть большая вероятность, что вам подсунут поддельный товар,
• Uponor – финская фирма, занимающаяся производством труб. Изделия имеют продолжительный эксплуатационный период, так как в производстве задействованы высококачественные материалы,
• Ростерм и Наноплас – отечественные производители, выпускающие трубы из пластика. По своим характеристикам изделия не отличаются от импортных аналогов, а стоят значительно меньше.

Трубы для теплого водяного пола Uponor

Трубы изготавливаются из разных материалов, но популярными считаются недорогие варианты из металлопластика, полипропилена и меди с внешним диаметром в 16 – 18 мм.

Помните, что приобретать необходимо трубы, используемые для монтажа отопительной, а не водопроводной системы. Доверяйте проверенным брендам, выбирайте оригиналы, проверяйте документы, подтверждающие качество материала.

Как выбрать трубы?

По эксплуатационным характеристикам самая лучшая труба теплого пола – медная. Однако она стоит дорого и сложна в монтаже. Чаще всего для подобных систем отопления берут металлопластик. Цена его за метр в 5–6 раз меньше, чем у меди. Металлопластиковые изделия уступают медным в плане теплового расширения и долговечности, но более просты в укладке и сборке.

Контуры протяженностью до 80 м делаются из труб диаметром 16 мм. Если трубопровод в длину будет 80–100 м, то лучше выбрать вариант на 20 мм. Большее сечение здесь практически не используется.

Конструкция водяного пола с полистирольной основой

Брать для водяного ТП трубы из стали, ПВХ, PP или обычного PE нельзя. Они не предназначены для рассматриваемых отопительных систем и долго в их составе не прослужат, вызвав рано или поздно протечку воды.

Для самостоятельного устройства теплого пола стоит приобретать гибкий и относительно недорогой металлопластик. С его укладкой справиться не сложно. Это, конечно, не монтаж и регулировка пластиковых окон в доме. Но особых сложностей и водяная напольная система вызвать при сборке даже у малоопытного мастера не должна. Достаточно уметь резать трубы и подсоединять их с помощью фитингов к коллектору. Грамотно рассчитать и собрать смесительно-коллекторный узел и то будет сложнее.

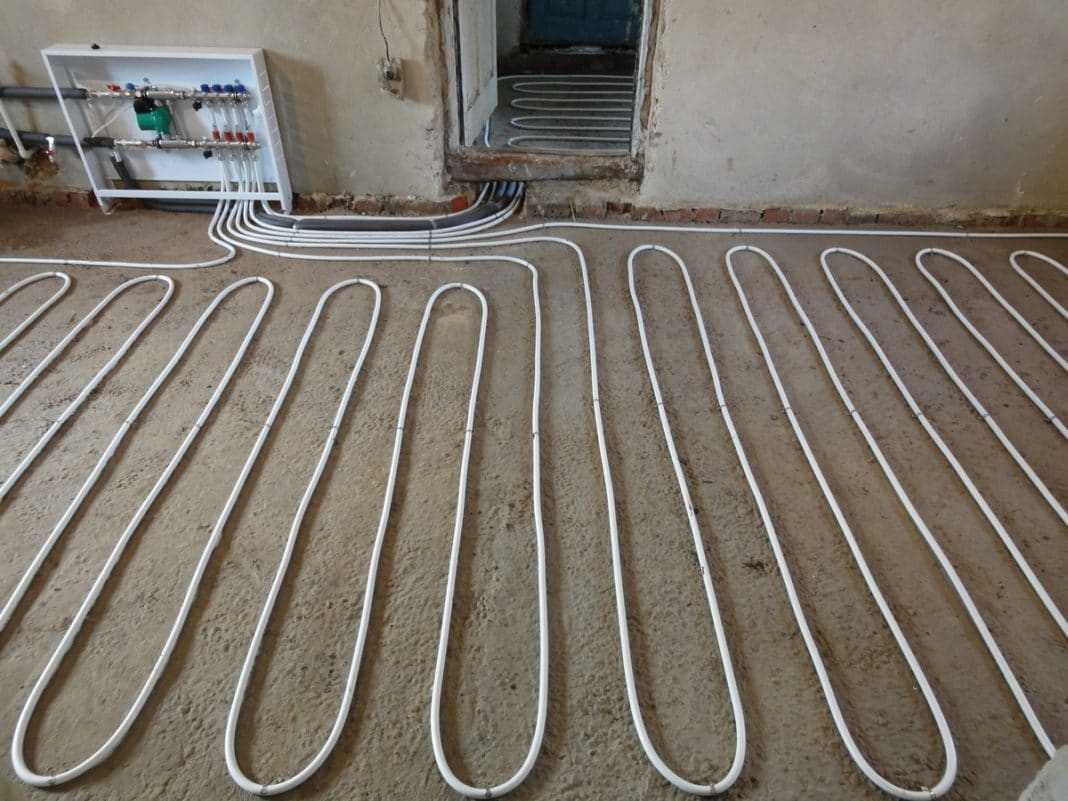

Укладка водяного пола

Плюсы и минусы водяного пола

Известно, что внутрипольный подогрев бывает двух типов:

• электрический;
• водяной.

На самом деле, эксперты считают электрические «теплые полы» более удобными как в монтировании, так и в использовании, чем водяные. Для них требуется кабель, которым легче манипулировать, чем трубами: он легко сгибается, можно придать ему новую форму и захватить большую площадь и т.д.

Электрические теплые полы не требуют вмешательств в водопровод, коллектор и он не сможет дать утечку воды, которая при этом уничтожит поверхности полов или затопит квартиры снизу. Но даже и эти риски и явные недостатки не мешают водяным полам быть более востребованным, чем электрическим.

Удивление развеется,если вспомнить тот факт, что электричество в нашей стране — самый дорогой коммунальный ресурс, стоимость которого постоянно возрастает. Чтобы поставить водяной пол, энергогенератором уже будет газовый котел, который обеспечит тепло и экономию бюджета.

Более того, если теплый водяной пол устраивается в городской многоэтажке и при монтаже ее подключается к централизованному отоплению, то в таком случае его эксплуатация и вовсе окажется без дополнительных трат. Единственный минус — об этом может узнать служба ЖКХ и соседи, которым станет поступать меньше тепла.

Те. кто хочет провести водяной подогрев, должны учесть следующее: суммарная толщина конструкции этого удобства по сравнению с электрическим, будет очень серьезной, составляя примерно 150 мм. Эта информация будет полезна для монтажников квартир, в которых низкие потолки: им будет нужно отказаться от водяного пола.

Выбор труб

Есть несколько видов труб для устройства отопительных трубопроводов:

• стальные;
• металлопластик;
• полипропилен;
• медь;
• сшитый полиэтилен.

Какая труба лучше для теплого водяного пола?

По нормативам для монтажа полов могут использоваться все виды, кроме черного металла (шовные трубы вообще монтировать закрытым способом нельзя).

Металлопластиковые и полипропиленовые трубы применяются чаще других для теплого пола где теплоносителем служит вода.

Это объясняется, прежде всего, удобством монтажа: трубы смотаны в бухты, одной бухты хватает на много метров помещения. При необходимости соединение труб осуществляется сваркой/пайкой: резьбовые и фитинговые соединения при закрытом монтаже исключаются.

Металлические трубы приходится варить часто, монтаж затягивается надолго.

Другие плюсы труб из полипропилена и металлопластика:

• коррозийная и абразивная стойкость;
• долгий срок службы (50 лет);
• демократичная цена (в отличие от меди и сшитого полиэтилена).

Друг от друга по техническим показателям эти два вида труб отличаются несильно.

Металлопластиковая труба состоит из трех слоев – алюминиевого среднего, пластикового внешнего и внутреннего. Пластик предохраняет внутренний слой от коррозии, металл придает изделию прочность и жесткость.

Недостатком пластиков является высокое температурное расширение. Деформации металлопластиковых труб препятствует металлический слой. Полипропиленовые для прочности и жесткости армируют стекловолокном или фольгой из алюминия.

Предпочтительный диаметр трубы для теплого водяного пола – 1,6-1,8 сантиметра. Трубы с таким сечением несущественно «поднимут» пол и несильно уменьшат полезное пространство комнаты.

При выборе следует акцентировать снимание на целевом назначении труб. Обычные водопроводные трубы, даже с высокой термостойкостью, для отопления не подходят, т.к. их теплоотдача недостаточно высока.

Необходимые характеристики:

• теплопроводность минимум 0,43;
• линейное расширение максимум 0,025.

Какие трубы лучше для теплого водяного пола

При выборе трубы для водяного тёплого пола следует рассмотреть всю совокупность их параметров. Рассмотрим трубы для тёплого пола в порядке их наибольшей пригодности:

Металлопластик PEX-AL-PEX. Трубы в целом недороги, просты в установке. Так же имеют достаточно большой срок эксплуатации. Обладают хорошей теплопередачей и пониженной удлиняемостью.
Сшитый полиэтилен. Имеет практически все преимущества пред идущего, кроме более низкой теплопередачи и повышенного температурного расширения.
Термостойкий полиэтилен. Более низкая цена в сравнении с другими вариантами. Главный недостаток — это увеличенная проницаемость кислорода. В случае сильного перегрева срок эксплуатации изделия снижается.
Медная труба

Оптимальный вариант для устройства тёплого пола, если не брать во внимание высокую стоимость.
Гофра из нержавеющей стали оптимально подойдёт для коротких отрезков.

Расчет количества труб и схемы укладки

Определившись, какие лучше купить трубы для монтажа теплого пола, следует рассчитать их количество. С этой целью вычерчивают схему укладки:

• на листе миллиметровой бумаги в масштабе строят план комнаты;
• схематически наносят предметы крупногабаритной мебели и бытовой техники – под ними монтировать трубы не рекомендуется;
• на свободной площади чертят контур согласно выбранной схеме.

Существуют следующие основные варианты схем водяных контуров теплого пола:

1. «Змейка». Трубу прокладывают сначала вдоль периметра комнаты, а затем – параллельно одной из стен и в конце приходят к начальной точке. Спроектировать и реализовать эту схему несложно, однако для нее характерен серьезный недостаток. Пока теплоноситель последовательно, по змейке, проходит через всю комнату и возвращается к коллектору, он успевает остыть. Участок пола, приближенный к врезке, нагревается гораздо сильнее, чем удаленный.
2. «Улитка» или «спираль». Труба все время повторяет контуры периметра, двигаясь к центру. После достижения центральной точки труба возвращается к коллектору. Во время монтажа контур укладывают с двойным интервалом, чтобы было место для обратного хода. В этом варианте тепло более равномерно распределяется по полу.

«Улитка» предполагает лишь один резко очерченный изгиб – в середине схемы. Поэтому можно использовать жесткие трубы, имеющие большой радиус изгиба.

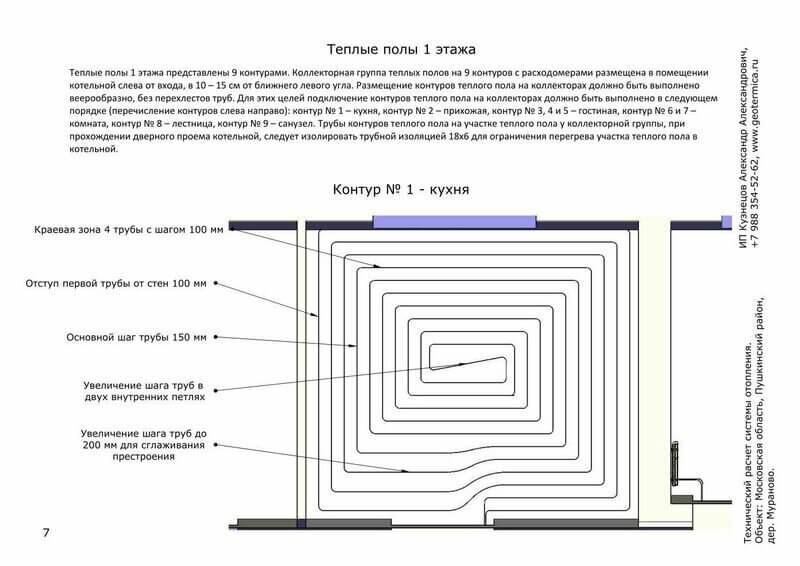

Возможны различные варианты основных схем укладки теплого пола

При проектировании делают промежуточные замеры, чтобы не выйти за пределы максимальной длины контура, зависящей от диаметра трубы (таблица 1). Большую комнату делят на несколько секторов, для каждого из которых разрабатывают отдельный контур, подключаемый к общему коллектору. В этой ситуации бывает целесообразно использовать комбинированную схему: большую часть помещения уложить «улиткой», а остаток – змейкой.

В процессе составления плана укладки труб учитывают следующие моменты:

• от стен делают отступ 15-20 см;
• шаг между соседними линиями контура может быть переменным – чаще всего достаточно 15-30 см, а на участках с большими теплопотерями интервал уменьшают до 10-15 см.

По готовому чертежу замеряют общую длину всех контуров, умножают на масштаб и получают необходимый метраж трубы.

Как выбрать трубы для устройства теплых полов, об их плюсах и минусах, также подробно рассказано в видео.

Расчет необходимого количества

По СНиП расход трубы на 1 м2 — 5 м. Но это усредненный показатель. Более точно количество труб можно посчитать по формуле:

L = S/P*k+(K*2), где:

• L — длина контура в м;
• S — площадь комнаты в м2;
• P — шаг укладки в мм (оптимальный — 150 мм);
• k — коэффициент удлинения теплопровода (колеблется от 1,05 до 1,3);
• K — расстояние до коллектора в м.

Чтобы получить общий результат, нужно сложить длину всех контуров.

Расчет трубы для «теплого пола можно выполнить и с помощью онлайн калькулятора, который находится .

Для ленивых пользователей интернета приводим шпаргалку, где уже проведены соответствующие вычисления.

Шаг, мм	Расход трубы на 1 м2 в пог. м.
100	10
150	6,7
200	5
250	4

Отопительные шланги из сшитого полиэтилена

Сам по себе полиэтилен состоит из молекул углеводорода, которые не связаны между собой. Сшитый полиэтилен (PEX) получают благодаря новым технологиям, которые позволяют подтолкнуть к взаимодействию атомы углерода и водорода. Последующая обработка под высоким давлением приводит к образованию дополнительных молекулярных связей, а также росту прочности материала.

Несмотря на то, что данную технологию изобрели более 40 лет назад, массовое производство красной трубы для теплого пола из нового материала начали не так давно. Он отличается высокой прочностью, устойчивостью к истиранию и механическим повреждениям, не растрескивается и не боится перепадов температур. Насколько выраженными будут те или иные характеристика материала, зависит от способа и степени сшивания.

Оптимальным вариантом для теплого пола будет материал со степенью сшивания в пределах 65-80 %. Соответственно, чем выше степень, тем лучше изделие и выше его стоимость. Однако благодаря долговечности труб излишние расходы на них в скором времени окупятся.

При малой степени сшивания трубы не будут способны противодействовать повышенным нагрузкам. Кроме того, значение имеет, каким методом выполнялось соединения молекул – азотным, пероксидным, радиационным или силановым.

Рассмотрим основные достоинства такого материала:

• Использование материала при температурах от 0 до 95 ℃ без потери его функциональных возможностей.
• Имеет высокие температуры расплавления и возгорания. Сшитый полиэтилен начнет плавиться по достижении температуры в 150 ℃, а загорится лишь при 400 ℃.
• Структура материала позволяет ему восстанавливать первоначальную форму и внешний вид после нагревания, даже если изделие было деформировано.
• Трубы из данного материала отлично переносят перепады давления в любых отопительных системах. Заявленный уровень давления, при котором они бессбойно функционируют, составляет 4-10 атмосфер. Точное значение можно узнать из технической документации.
• PEX-трубы отличаются пластичностью, поэтому не переламываются даже при многократном перегибе трубы в одном месте.
• Изделия из сшитого полиэтилена не подвержены окислительным процессам и не позволяют грибку и бактериям разрастаться на их стенках.
• Материал является экологически безопасным. При эксплуатации не выделяется токсинов, а в процессе горения он распадается на углекислый газ и воду.

Рекомендованный диапазон температур для использования российских труб для теплого пола составляет 0-95 ℃. Однако он способен сохранить свои свойства и при похолодании до -50 ℃, и при повышении температуры до 150 ℃. Тем не менее, такие экстремальные нагрузки могут повлиять на срок службы материала.

Некоторые потребители могут перепутать термостойкий полиэтилен и PEX-трубы. Первый материал способен выдерживать достаточно высокие температуры, однако остальные его качества существенно уступают сшитому полиэтилену. В частности, PEX-трубы более надежны во время эксплуатации при высоких нагрузках и отличаются более длительным сроком службы. С этим, они имеют более высокую цену.

Трубы из сшитого полиэтилена с успехом используются для укладки теплого водяного пола, системы транспортировки горячей воды и отопления. Единственная слабость материала – чувствительность к лучам прямого солнечного света

Хотя для теплых полов это неважно

Изогнутая труба из сшитого полиэтилена после прогрева вернется к исходной форме. При этом место изгиба будет практически незаметным, а материал сохранит свои качества.
