Рекомендации по изготовлению столярных тисков
Чтобы изготовить предназначенные для осуществления столярных работ деревянные тиски своими руками, необходимо сделать чертеж и подобрать соответствующие комплектующие. В качестве зажимных губок таких тисков используются деревянные бруски. Один из них, служащий неподвижной губкой, фиксируется на поверхности верстака и будет выступать в роли несущей опоры приспособления.
Вам также потребуется резьбовой винт диаметром не меньше 20 мм. От длины этого элемента, который отвечает за перемещение подвижной губки и, соответственно, за зажим обрабатываемой детали, зависят допустимые габариты заготовки, которую можно зафиксировать в самодельных столярных тисках. Для изготовления столярных тисков также потребуются две металлические направляющие, в качестве которых можно использовать любые штыри из металла (главное, чтобы они были ровными, а их диаметр составлял не меньше 10 мм).
Детали направляющих можно изготовить на металлообрабатывающих станках или использовать для них стойки от передних амортизаторов легкового автомобиля
Любые деревянные тиски, в том числе и самодельные, управляются при помощи воротка, вращение от которого передается ходовому винту. В качестве воротка можно использовать длинную металлическую рейку, которая будет вставляться в прорезь головки ходового винта. Такую прорезь необходимо предварительно проточить под толщину имеющейся рейки. Некоторые домашние мастера в качестве воротка для ходового винта используют обычный гаечный ключ, в который запрессована его головка.
Зажимной узел столярных тисков
Чтобы сделать самодельные верстачные тиски более удобными в использовании, лучше смонтировать на них полноценный вороток. Для этого вам понадобится сварочный аппарат. Сварка нужна для того, чтобы к концу ходового винта приварить гайку или шайбу, в отверстия которых и будет вставлена ручка-вороток. Сделав такой вороток, вы значительно упростите процесс управления столярными тисками, и работать с ними будет намного удобнее.
Чертеж ходового вала и воротка
Как говорилось выше, для изготовления подвижной и неподвижной губок столярных тисков вам потребуется два деревянных бруска. В качестве материала изготовления таких брусков лучше всего выбрать сосну: ее древесина достаточно мягкая и одновременно прочная. В обеих губках необходимо просверлить отверстия соответствующего диаметра: два – для направляющих, одно – для ходового винта. Чтобы такие отверстия на подвижной и неподвижной губках располагались точно относительно друг друга, необходимо сверлить их одновременно в двух брусках. Для выполнения такой процедуры бруски можно соединить при помощи гвоздей, а после выполнения отверстий снова разъединить их.
Чертеж деревянных губок для столярных тисков
После того как все подготовительные мероприятия будут выполнены, можно приступать к сборке самодельных столярных тисков. Первое, что необходимо сделать, – это надежно закрепить неподвижную губку-опору на поверхности верстака. После этого в отверстия опоры вставляются направляющие и ходовой винт.
Выступающие с задней стороны опоры концы направляющих необходимо зафиксировать, для чего можно нарезать на них резьбу и накрутить гайки. На выступающий конец винта также накручивается гайка. Для того чтобы обеспечить неподвижность такой гайки в процессе работы, ее можно поместить в предварительно подготовленную выборку на поверхности опоры, в которую она должна входить очень плотно.
Скрепление направляющих с подвижной губкой
Когда неподвижная опора столярных тисков, винт и направляющие смонтированы, можно установить на них подвижную губку, для чего в ней уже имеются подготовленные отверстия. На выступивший над передней поверхностью подвижной губки конец ходового винта необходимо надеть шайбу с большим внешним диаметром и накрутить две гайки, которые будут играть роль стопорного элемента.
Закрепление тисков на перевернутой столешнице
После крепления всех элементов можно соединить конец винта с воротком и начинать пользоваться столярными тисками. После того как вы начнете крутить вороток, винт будет вкручиваться в гайку неподвижной опоры, тем самым притягивая к ней подвижную зажимную губку.
Чугун и сталь
Детали станины и зажима слесарных тисков положено делать из конструкционного чугуна – он очень плохо ржавеет, тверд и вязок, имеет малый ТКР (коэффициент температурного расширения), но главное – практически не подвержен усталости металла. Чугунные тиски служат не десятилетия – столетия. Поскольку «прочность всей цепи определяется ее самым слабым звеном», губки тисков и пара ходовой винт – гайка изготавливаются из инструментальной стали различных марок. Простая конструкционная слишком пластична, ее сильно ведет при сварке, и она легко ржавеет. Поэтому оставлять самодельные тиски вроде тех, что на рис. ниже, зимовать на даче не рекомендуется – за зиму могут прийти в полную негодность.
Самодельные слесарные тиски
Но суть проблемы не в этом. А в том, что сейчас у купленных по приемлемой цене тисков лапы губок часто ломаются уже при первом зажиме; в лучшем случае при регулярном пользовании тиски прослужат полгода-год. При осмотре излома оказывается, что сделаны они из простого серого чугуна. Не ломаются лапы, так изнашивается ходовая пара – резьба там обычная треугольного профиля (см. далее), да и сталь, похоже, не лучше Ст44. А цены на сертифицированные тиски с полной спецификацией и гарантией… не будем о грустном, вспомним лучше что-то хорошее из прошлого. Как следствие, встает вопрос: а не стоит ли сделать тиски самостоятельно в домашних условиях? Не говоря уже о случае, когда зажать заготовку надо, а хоть каких-то тисков в пределах досягаемости нет. Не лучше окажутся, так хоть дешевле обойдутся. Или даром, если в хламе найдутся подходящие обрезки маталлопрофиля, см. напр., сюжет:
Приступаем к сборке механизма
Итак, начинаем собирать самодельные тиски для сверлильного станка, хотя их можно будет использовать и по другому назначению. То есть, такие тиски можно поставить в гараже, домашней столярке или другом месте – просто их можно будет снимать и переносить куда угодно.
Давайте определимся с площадью наших тисков: я предлагаю сделать их 300×200 мм – для деталей средней величины этого будет достаточно. Сначала отрежем 4 заготовки уголка длиной 300 мм для опоры станины. Раскрой делайте болгаркой, но предварительно отметьте места реза под слесарный уголок. Теперь в двух заготовках просверлите по два отверстия в одной полке – они будут необходимы, если возникнет потребность зафиксировать такой механизм стационарно.

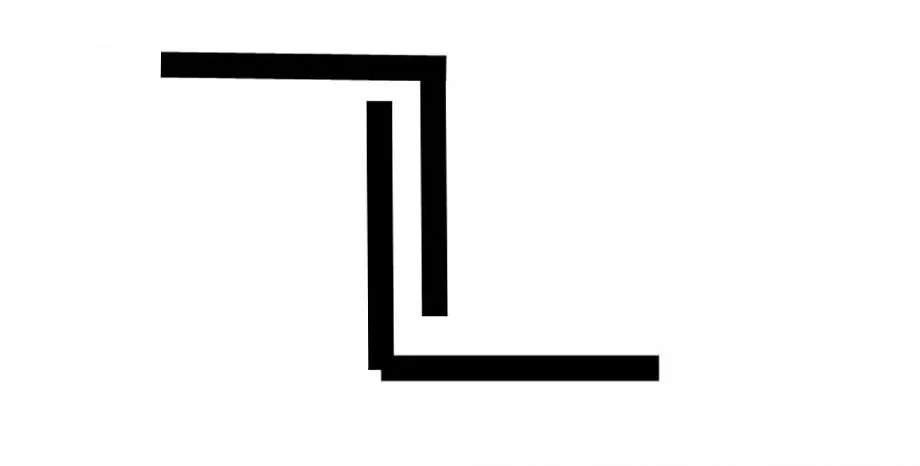

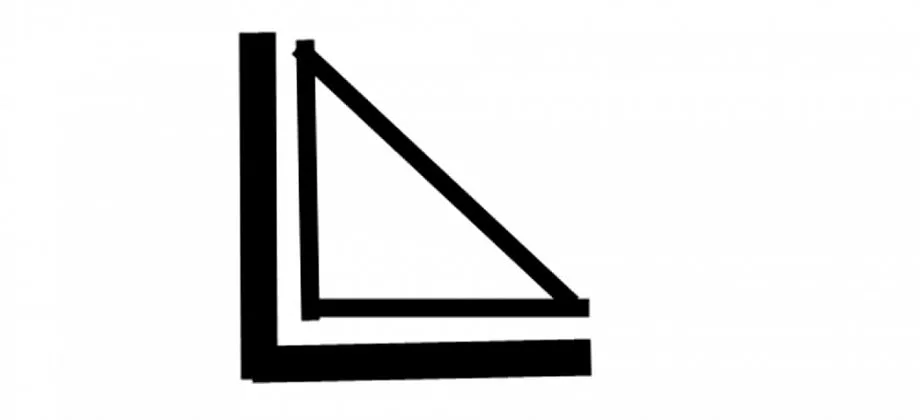

Возьмите одну просверленную заготовку, а другую без отверстий и сварите их в один профиль по принципу, показанному на верхнем изображении. Должна получиться фигура, слегка напоминающая литеру Z, только с ровной вертикалью. То же самое сделайте и с двумя оставшимися заготовками уголков. Теперь вы имеете превосходные опоры с усиленной стойкой – если толщина полок профиля 4 мм, то это будет 8 мм, и такую основу погнуть не удастся (конечно, если не сделать это специально).
Теперь отрежьте два уголка по 200 мм для неподвижной губки и поперечины, которая одновременно послужит отправной точкой для винта, а одну 160 мм для подвижной губки. Короткую заготовку усильте по торцам косынками, как это показано на верхнем изображении. Две заготовки для неподвижных перемычек тоже нужно усилить, но при этом, отступив от торцов по 20 мм – это будет место для направляющих. Приварите длинные заготовки на края Z-профилей – рама готова.
С одной стороны перемычки просверлите отверстие для винта, но большее по диаметру, например, Ø 14 мм. Пока шпилька не имеет никаких набалдашников, накрутите на неё гайку, вставьте в приготовленное отверстие и с другой стороны накрутите другую гайку так, чтобы винт почти доходил до неподвижной губки. Внутреннюю гайку со шпилькой опустите на нижнюю полку, чтобы гайка была почти на краю, и прихватите её сваркой. Выровняйте шпильку так, чтобы он был строго параллельным Z-профилям. Подкрутите наружную гайку вплотную к вертикальной полке опорного уголка и тоже только прихватите. Проверьте, как работает винт. Если все в порядке, то с двух сторон внутренней гайки приварите косынки для усиления, а наружную, обварите по периметру.
Приступим к изготовлению ползуна. Замеряйте точное расстояние между вертикальными полками и отрежьте два профиля 20×20 мм по этой длине. Отрежьте ещё два профиля 25×25 мм длиной 30 мм и наденьте заготовки, как это показано на фото вверху – это будут направляющие для ползуна. Приварите их строго параллельно к Z-профилям, но не забывайте, что со стороны упора есть косынки, значит, на идентичное расстояние отступите от торцов неподвижной губки. При установке этих деталей обязательно используйте штангель (не рулетку) и слесарный уголок – чем точнее вы это сделаете, тем свободней будет ход. Приварите подвижную губку к фрагментам профиля 25×25 мм, но сделайте это, прижав уголок к неподвижной губке, чтобы точнее соблюсти соотношение. В процессе сварки подставьте под нижнюю полку губки по 3-4 кусочка тетрадных листков – так под ней получится зазор, облегчающий движение.

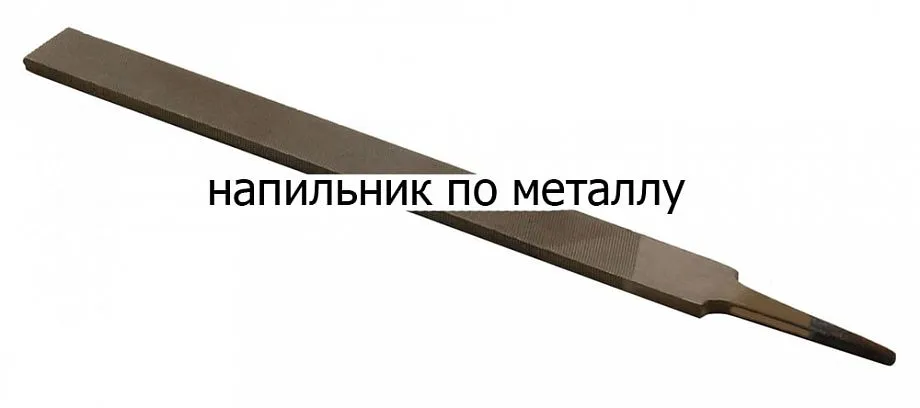

Теперь возьмите напильник и сделайте с него две одинаковых полосы, которые приварите на обе губки для жесткости крепежа деталей. Осталось приделать вороток к винту. Отрежьте кусочек трубки длиной 50-60 мм, насадите на шпильку и приварите, оставив где-то 30 мм свободных. На этом участке просверлите отверстие для воротка, вставьте его и по краям приварите шайбы, чтобы он не выпадал из отверстия. В принципе, для сверлильных тисков своими руками вы сделали все необходимое, только отодвигать подвижную губку придётся вручную.
Как устроены тиски для выполнения столярных работ
Конструкция тисков для столярных работ состоит из следующих элементов:
- опоры, которая одновременно является неподвижной зажимной губкой;
- подвижной зажимной губки;
- двух металлических направляющих, по которым перемещается подвижная губка;
- ходового винта, обеспечивающего перемещение подвижной губки;
- воротка, за счет которого ходовому винту сообщается вращение.
Основные части тисков для столярного верстака
Неподвижная опора столярных тисков надежно фиксируется на поверхности верстака, для чего используются длинные шурупы или болтовые крепежные элементы. Во многих серийных моделях предусмотрена возможность использования сменных накладок на подвижную и неподвижную губки. Такие накладки, повышающие универсальность столярных тисков, могут быть изготовлены из металла и полимерных материалов.
Поскольку верстачные тиски часто используются для обработки габаритных деревянных изделий, в конструкции многих моделей предусмотрен пружинный механизм, который облегчает выполняемые манипуляции. Такой механизм, который может быть установлен и на самодельные столярные тиски, обеспечивает предварительный зажим детали (окончательно она фиксируется при помощи ходового винта). Если этот механизм в конструкции верстачных тисков отсутствует, то столяру придется долго держать на весу деревянную заготовку, прежде чем к ней подведется подвижная зажимная губка.
Как устроены тиски для выполнения столярных работ
Конструкция тисков для столярных работ состоит из следующих элементов:
- опоры, которая одновременно является неподвижной зажимной губкой;
- подвижной зажимной губки;
- двух металлических направляющих, по которым перемещается подвижная губка;
- ходового винта, обеспечивающего перемещение подвижной губки;
- воротка, за счет которого ходовому винту сообщается вращение.
Основные части тисков для столярного верстака
Неподвижная опора столярных тисков надежно фиксируется на поверхности верстака, для чего используются длинные шурупы или болтовые крепежные элементы. Во многих серийных моделях предусмотрена возможность использования сменных накладок на подвижную и неподвижную губки. Такие накладки, повышающие универсальность столярных тисков, могут быть изготовлены из металла и полимерных материалов.
Поскольку верстачные тиски часто используются для обработки габаритных деревянных изделий, в конструкции многих моделей предусмотрен пружинный механизм, который облегчает выполняемые манипуляции. Такой механизм, который может быть установлен и на самодельные столярные тиски, обеспечивает предварительный зажим детали (окончательно она фиксируется при помощи ходового винта). Если этот механизм в конструкции верстачных тисков отсутствует, то столяру придется долго держать на весу деревянную заготовку, прежде чем к ней подведется подвижная зажимная губка.
Самодельный фиксатор зажима губок
Как сделать тиски из домкрата — простая инструкция
Если в арсенале среди старых инструментов завалялся старый ромбовидный домкрат, то не спешите его утилизировать. Этот инструмент может сослужить основой для изготовления тисков. Даже если домкрата нет, но вы затеяли самостоятельное изготовление тисков, то подъемник можно найти по объявлениям или на металлоломе.
Достоинство самодельных тисков из домкрата в том, что человеку не требуется прилагать больших усилий, чтобы зажать заготовку. Для изготовления зажимных тисков из ромбовидного домкрата выполняются следующие манипуляции:
- Первоначально подготавливаются необходимые инструменты и материалы. Из материалов понадобится домкрат, отрезок швеллера 100 мм, и профильные трубы (40х40, 30х30 и 25х25 см)
- После этого сразу приступаем к изготовлению самодельного инструмента, осуществляя нарезку труб 40х40 мм необходимой длины
- Получаем четыре заготовки из профильных труб
- Из получившихся деталей изготавливается станина путем сваривания стальных профильных труб 40х40 мм
- Из швеллера изготавливаются губки, вырезав две одинаковые заготовки
- Подготавливается опорная часть домкрата, которая будет соединяться с губкой
- На наружную поверхность швеллеров нанести насечки в виде наклонных линий. Эти насечки будут играть роль щечек для более эффективной фиксации деталей

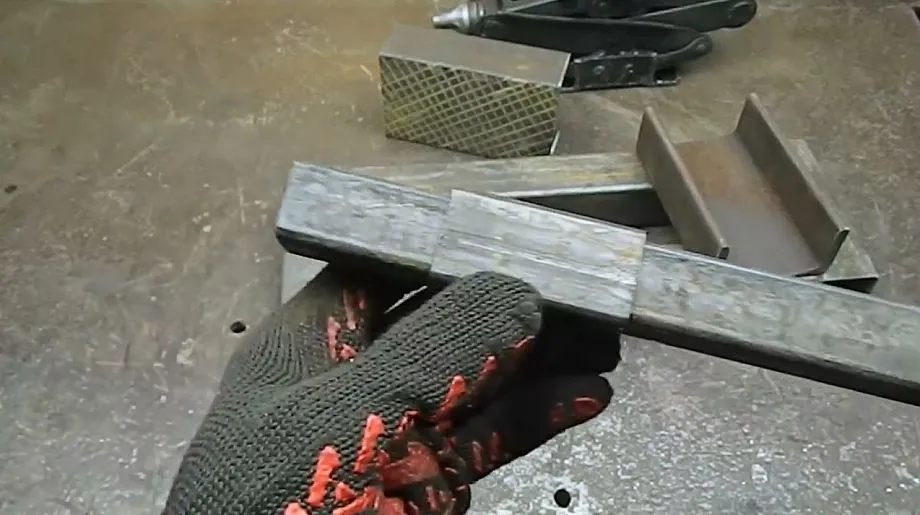

- Переходим к изготовлению подвижной части тисков, для чего применяются трубки размером 30х30 и 25х25 мм
- К трубке 30х30 мм приварить швеллер, который будет играть роль подвижной губки инструмента
- К основанию привариваем второй швеллер, который будет играть роль неподвижной губки
- С другой стороны станины приварить профиль, который будет являться упором для домкрата
- Приварить домкрат к упору и подвижной губке
- В завершении остается покрасить полученное изделие, предварительно зачистив сварочные швы. После этого можно испытать полученный инструмент в работе, осуществив зажатие металлических заготовок
Как видно, для изготовления самодельных тисков требует совсем не много времени, сил и материалов. В итоге получаем надежный инструмент, на который не понадобится тратить деньги для его приобретения. Ниже представлен видео ролик о том, как изготовить тиски из домкрата.
Инструмент для вязания мушек
Большинство рыболовов предпочитают самодельные тиски для вязания мушек, нежели покупные. Само приспособление имеет довольно простую конструкцию, что позволяет изготовить их в короткие сроки и без специальных инструментов в домашних условиях. Самым сложным этапом в изготовлении тисков являются сами губки. Их изготовливают из стального бруска прямоугольной формы. В готовых губках сверлятся два отверстия для крепления к тисам и одно под регулировочный винт. В отверстиях нужно нарезать резьбу (М6) метчиком.
Далее необходимо стянуть обе губки винтом. После стягивания разобрать губки и установить зажимной винт, а угол разведения подобрать под себя. На губках необходимо сделать небольшую бороздку для крючка.
Опору для тисов можно изготовить из стального прутка Т-образной или Г-образной формы. На конец одной из заготовок привариваются губки. Пруток необходимо приварить к опоре, а если нужно сделать опору регулируемой, то к заготовке приваривается кусок обрезной трубы, диаметр которой равен диаметру заготовки. Рекомендуется сделать длину опоры высотой около 20−50 см для более комфортной работы.
Если тиски пришли в негодность и нет возможности починить их, то не стоит сразу покупать новые, а попытаться сделать своими руками. Такой инструмент будет служить довольно долго и обойдется в разы дешевле.
Originally posted 2018-07-04 07:41:07.
Механический ромбический домкрат
Его можно возить с собой, используя как при дорожных неисправностях, так и при сезонной смене колёс. Для вращения таких механизмов часто используют шуруповёрты. На бездорожье неудобен: открытый винт, да ещё и в смазке, быстро нахватает грязи. Поэтому, если машина капитально «засела», то первый «выход» такого домкрата может оказаться последним. Кстати, для смазки таких домкратов подойдёт смазка ШРУС с противозадирными присадками. Но не увлекайтесь, иначе домкрат перепачкает весь багажник.
5. Rock Force RF-Т820037. Домкрат гидравлический подкатной 5. Rock Force RF-Т820037. Домкрат гидравлический подкатной Цена ~ 3400 ₽Заявленная грузоподъёмность 2 т | 6. Rock Force RF-110A. Домкрат механический 6. Rock Force RF-110A. Домкрат механический Цена ~ 1500 ₽Заявленная грузоподъёмность 2 т |
Столярные тиски для верстака
Для обработки деревянных изделий нужен надежный зажим. Существует заводской вариант тисков, интегрированных в столярный верстак.
Такое приспособление несложно изготовить самостоятельно. Взглянем на типовой чертеж:
Губки изготавливаются из мягкого пластичного дерева, например – сосны. Слишком твердый материал будет оставлять следы на заготовках. Неподвижная часть крепится к верстаку.
Популярное: Плоскорез Фокина – чудо инструмент или раздутая реклама?
Изнутри на нее монтируется мебельная упорная гайка для червячного механизма. По бокам от воротка необходимо закрепить направляющие штанги, для параллельности движения.
Подвижная губка оснащается упорным приспособлением для рукоятки – например, фторопластовой шайбой. Шпилька-вороток жестко крепится к рукоятке.
Обратите внимание
Для прочности, губки можно изготовить из нескольких слоев фанеры.
Поскольку это ваш персональный инструмент, он будет выглядеть так, как вам нужно для работы. Можно изготовить «на скорую руку» некую смесь струбцины и тисков:
Для грубой обработки заготовок пригодится зажимная насадка на ножку верстака. Конструкция выглядит примитивно, но со своей задачей справляется.
Изготовление сверлильного станка
Необходимые материалы
Самодельные тиски для сверлильного станка в домашних условиях изготовить довольно просто. Они не нуждаются в сложных расчетах и конструкторских разработках. В сети можно найти очень много качественных чертежей слесарных тисков. Очень простая, но качественная конструкция изготавливается при помощи железных труб или швеллера.
Для сборки слесарных тисков своими руками понадобятся такие материалы:
- Небольшая железная труба, которая будет служить внутренней подвижной деталью устройства;
- Железная труба меньшего размера, которая будет выполнять роль внешней неподвижной части;
- Большая гайка размером М16;
- Большой винт размером М16;
- Специальный вороток, через который вращение будет передаваться винту;
- Две металлические опоры, которые будут фиксировать на станине неподвижную часть;
- Два отрезка металлического прямоугольного профиля, которые будут служить губками тисков;
- Несколько стопорных гаек размера М16.
Слесарные тиски
Собирать такую самодельную конструкцию необходимо начать с того, что к краю торца металлической трубы большого размера, которая будет неподвижным узлом устройства, прикрепляют фланец при помощи ручного сварочного аппарата. В центр фланца нужно приварить гайку размером М16. Далее, к торцу железной трубы меньшего размера необходимо приварить еще один фланец и в него пропустить ходовой винт.
На ходовой винт, который находится снаружи фланца, необходимо надеть шайбу и накрутить гайку. Далее, она надежно приваривается к винту. Еще одну шайбу стоит установить между поверхностью металлического фланца и гайкой. Это поможет снизить силу трения между ними. На этом этапе работ необходимо быть очень внимательным и не допустить ошибок.
После сборки подвижного узла приспособления нужно вставить его в металлическую трубу большего размера и закрутить другой конец винта в другой фланец. Для того чтобы присоединить вороток к винту, который немного выступает из трубы меньшего размера, стоит приварить к нему гайку или мушку. В ее сквозное отверстие и нужно пропустить вороток.
Хорошие зажимные губки для стоит сделать из небольших прямоугольных труб. Их нужно закрепить к неподвижной и подвижной деталям устройства. Чтобы тиски были намного устойчивее, к низу неподвижной железной трубы необходимо приварить несколько опор. Их роль могут выполнять прямоугольные трубы и куски уголков.
Труба малого размера при вращении ходового винта тоже способна проворачиваться. Это делает применение подобной конструкции очень проблематичным. Чтобы этого избежать, сверху неподвижной трубы стоит проделать небольшую прорезь, а в подвижную часть закрутить фиксатор. Этот винт должен перемещаться в прорези
, не допуская вращения малой трубы.
Столярный инструмент
Многим людям довольно часто приходится обрабатывать деревянные детали. Эта обработка обычно связана со сборкой разных конструкций из дерева или их ремонтом. Делать такую работу, применяя заводские устройства с железными зажимными губками, очень неудобно. А также это может привести к повреждениям деревянного изделия, возникновениям трещин или вмятин. По этой причине для деталей из дерева лучше применять самодельные тиски. Чтобы их собрать, не понадобится много времени и сил.
Чтобы собрать столярные тиски своими руками, нужно найти такие материалы:
Станина подобной крестовой конструкции, на которой закрепляются направляющие из металла, фиксируется на рабочей поверхности верстачного стола с помощью болтов или саморезов. В подвижной губке тисков и в корпусе нужно . Они необходимы для винта и двух металлических направляющих. Эти сквозные отверстия стоит просверлить одновременно в обоих брусках, чтобы они были на одном уровне относительно друг друга.
Далее, направляющие закрепляются в корпусе станочного изделия, а на них одевается подвижная губка. В центральное сквозное отверстие двух угловых брусков необходимо вставить ходовой винт, на который с задней части корпуса прикручивается гайка. На другой конец винта, который выходит за переднюю часть подвижной части, нужно тоже навернуть и приварить стопорную гайку. Чтобы прикрепить к винту вороток, стоит просверлить в нем сквозное отверстие такого же диаметра. Далее, к воротку приваривается еще одна гайка.
Работают такие столярные мини-тиски очень просто. Вращаясь, ходовой винт закручивается в металлическую гайку, которая приварена к обратной стороне корпуса изделия. Тем самым подвижная губка притягивается к неподвижной части. Их принцип действия очень похож на домкрат.
Полезные советы
Размеры тисков следует рассчитывать с учётом планируемой нагрузки. Чем выше нагрузка, тем больше размеры. При изготовлении станочных тисков следует учитывать размеры станины, куда они будут устанавливаться. К примеру, самодельные тиски для сверлильного станка должны быть немного меньше его станины, но имеющими достаточную для прочной фиксации площадь.
Вес готового изделия зависит не только от размеров, но и материала. Чугунные тиски будут значительно тяжелее моделей из простой стали. Поэтому при выборе материала нужно учитывать назначение и нагрузку.
Зажим должен иметь достаточную для задач пользователя силу. Чем более крупные детали планируется обрабатывать, тем сильнее должен быть зажим. Также следует учитывать силу, которая будет прикладываться к детали в процессе обработки.
Для разных работ подходят различные тиски, отличающиеся прежде всего типом зажима. Поэтому собирать тиски следует в соответствии с индивидуальными потребностями. К примеру, для редких бытовых задач подойдут классические тиски с ходовым винтом. Для регулярной профессиональной эксплуатации будут не лишними быстрозажимные тиски, позволяющие сэкономить время и силы на зажим заготовки.
