Светильники для бани: влагозащищенные, плафоны, лампы, люстры

Производители

Как всегда при выборе любой техники встает вопрос о производителе: чьи изделия лучше купить. В сегменте светильников для бань и саун давно лидируют финские фирмы Tylo и Harvia. Они выпускают термостойкие светильники. Их стоит покупать в парилку. Хоть ценник у них приличный, они отличаются высоким качеством и надежностью, не раз и не два проверены в многочисленных банях и саунах.

В других помещениях можно обойтись более бюджетными изделиями. Светильники фирмы Linder имеют более демократичные цены, но и качество у них ниже. Их обычно рекомендуют устанавливать не в парилке, а в предбаннике, душевой или раздевалке.

А вообще, есть немало немецких, чешских и даже российских фирм, которые делают подобное оборудование. Ищите те, которые вас устраивают по характеристикам, а не производителей.

Основные требования

Среди основных требований к проводке в бане выделяют:

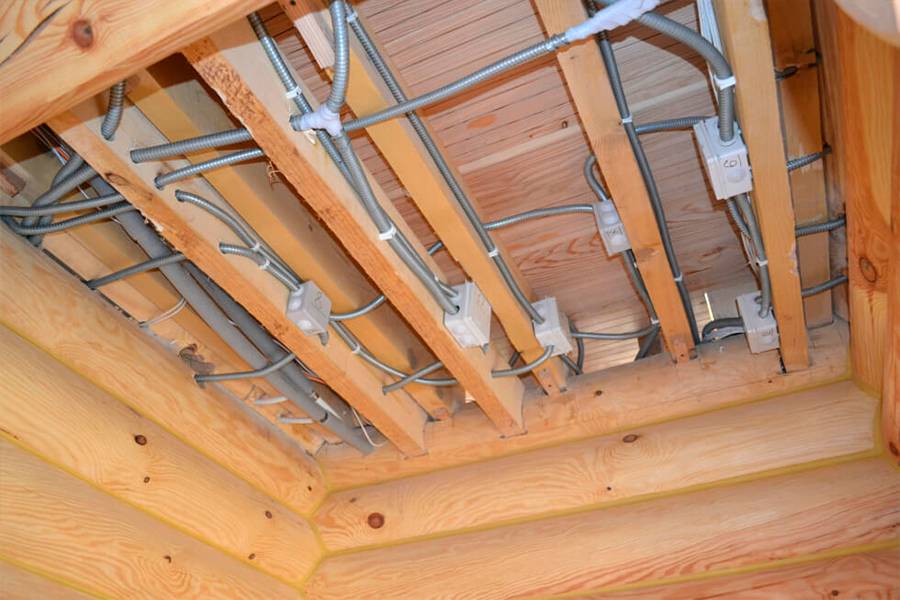

В деревянной бане разводка должна осуществляться открытым способом в кабель каналах, ПВХ-гофре, металлических медных или стальных трубах. В бане из негорючих материалов (шлакоблок, кирпич и прочее) можно делать скрытую проводку. В парилке прокладывают кабель или провод с изоляцией, устойчивой к высокой температуре, на практике чаще всего используют РКГМ. Фактически здесь нам нужно подключить только светильники, если их разместить в углах, то можно сделать разводку в прилегающем помещении и сделать подводку к ним через стену. В остальных помещениях делают по кратчайшему пути к электроприборам (к примеру, к светильнику).
В предбаннике и в душевой (моечной) электрики советуют ВВГнг-LS, проложенный в трубах или скрыто (если стены из несгораемого материала).
Схема электрощита должна обязательно включать в себя автоматические выключатели и УЗО с током срабатывания не более 30 мА, лучше 10 мА.
Не устанавливайте розетки и выключатели в моечной или парилке. Разместите их в предбаннике. Вся электрическая фурнитура должна крепиться за пределами комнаты, как минимум при входе, требования аналогичны к размещению розеток в ванной комнате — https://samelectrik.ru/gde-i-kak-raspolozhit-rozetki-v-vannoj-komnate.html.
Класс защиты электрических розеток и выключателей должен быть не меньше, чем IP-44 (фурнитура со специальными защитными крышками). Класс защиты светильников для бани должен быть не меньше, чем IP-54.
Запрещается вести электропроводку над печью.
Для помещения нужно обязательно сделать заземление, очень хорошо если будет организована и молниезащита.
Соединение проводов может быть клеммное, сваркой, пайкой или обжимкой гильзами.
Проход кабеля через стены выполняйте в металлической трубе.

Требования к проводке в деревянной бане в принципе аналогичны электропроводке в деревянном доме, о чем мы рассказывали в статье, на которую сослались.

Так же предоставляем к Вашему вниманию несколько полезных советов по монтажу электропроводки в бане своими руками:

Прокладывайте кабель до бани сечением соответствующим электроприборам в ней. Особенно, если у вас установлены мощные электронагреватели, например, электрическая печь-каменка и другие приборы.
Между деревянной стенкой и выключателем/розеткой обязательно установите защитную пластину из негорючего материала. Однако на этот счет возникают споры, поскольку современные электроустановочных изделия и так выполняются из пластика, не поддерживающего горение и у них есть задняя стенка, которая и прилегает к стене.
При использовании кабелей с изоляцией –нг-LS при наружной прокладке в кабель канале допустимо не подкладывать негорючую подкладку между стеной и кабель каналом. Во всех остальных случаях – обязательно отделять провода от стены на расстояние 10 мм, либо подкладывать полосу из несгораемого материала.
Ретро-проводка на изоляторах – допускается согласно ПУЭ пункты 2.1.4, 2.1.37, 2.1.39, 2.1.40, таблицы 2.1.2, 2.1.3.

Назначение светильников для бани

Светильники для моечной в бане

Зона 1 находится непосредственно возле воды — душа, бассейна, крана, где есть большой риск, что брызги попадут на светильник со всех сторон. В таких местах устанавливайте приборы, работающие от 12 В, класс защиты от влаги — не мене 5 (IP 45, 46, 55 и т.д.).
На дистанции 60 см от воды, куда способны долететь брызги от воды, расположена вторая зона безопасности. Здесь используйте светильники минимум 4 класса защиты.
Дальше идет третья зона безопасности, в которой можно устанавливать изделия с 1 классом защиты.

Светильники для парной в баню

Запрещено устанавливать приборы возле печи. Даже если они термостойкие, они не рассчитаны на горячий воздух от каменки.
Светильники для парной в баню должны создавать мягкое, приглушенное освещение. Слишком яркий свет мешает отдыху.
Светильники в парилках устанавливайте на стенах на средних уровнях, на потолке крепить приборы не рекомендуется из-за высокой температуры.
Если вы все же решили использовать потолочный светильник для бани, выбирайте место, где его невозможно достать головой.
Устройства хорошо смотрятся в углах, там они никому не мешают.
Светильник должен размещаться за спиной и не слепить глаза.

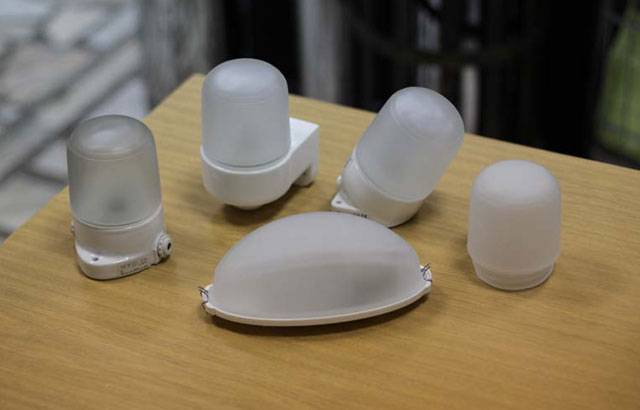

Наиболее популярные осветительные приборы для парилки — светильники настенные для бани с матовыми плафонами противотуманного типа.

Общие правила внутренней проводки

При выполнении проводки учтите особенные требования:

Электромонтаж от распределительного щитка должен выполняться цельными кусками проводов и кабелей, любые промежуточные соединения запрещаются.
Не следует применять проводники в металлических оболочках.
Если баня имеет исполнение из дерева, то электропроводка допускается только открытого типа, проложенная сверху деревянных поверхностей. Запрещается размещение проводов в ПВХ трубах.
Категорически запрещается монтаж проводов над печью.
В случае, когда баня имеет кирпичное исполнение, допускается монтировать скрытую проводку, спрятанную под слоем штукатурки.
Обязательно используйте защитное зануление.

Прокладка проводов от распределительных коробок выполняется строго под прямыми углами, прокладывать их надо только горизонтально или вертикально, никаких «наискосок» не допускается.
Соединение жил производится с помощью сварки либо пайки, категорически запрещены скрутки.
Не следует размещать провода вблизи дверных или оконных проёмов, металлических труб или батарей.
В помещениях с высокой влажностью и температурой, например в парилке, запрещено размещать коммутационные аппараты (выключатели, розетки, а также распределительные коробки). В противном случае в них станет накапливаться влага, что неизбежно приведёт к короткому замыканию. Лучше всего для их размещения выбрать предбанник или комнату отдыха.

Выбираем тип электропроводки

Для освещения в бане могут быть использованы два типа электропроводки:

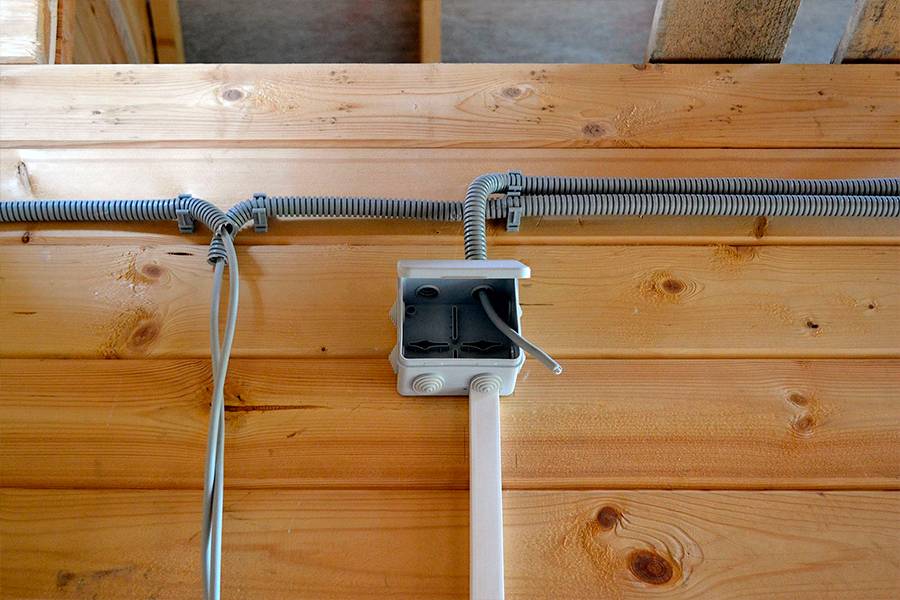

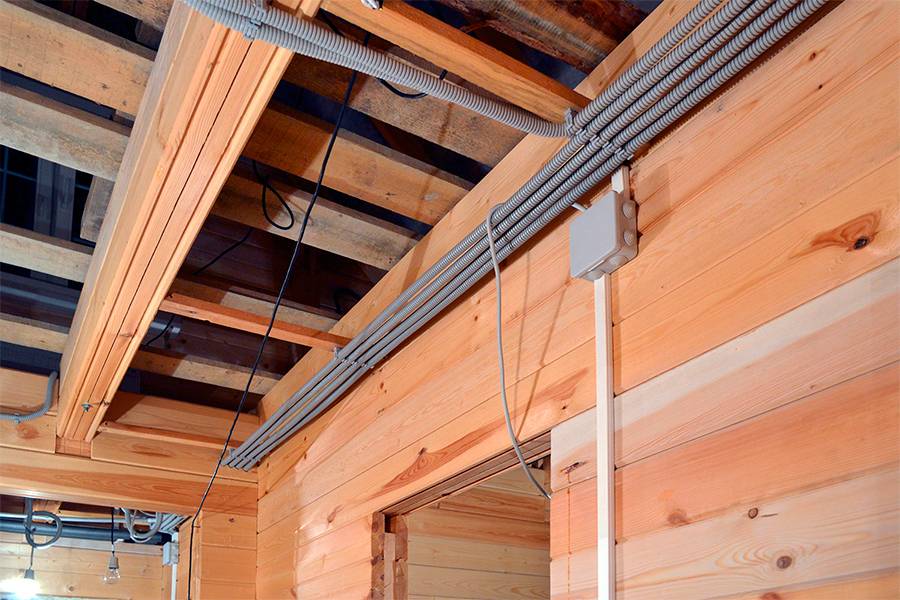

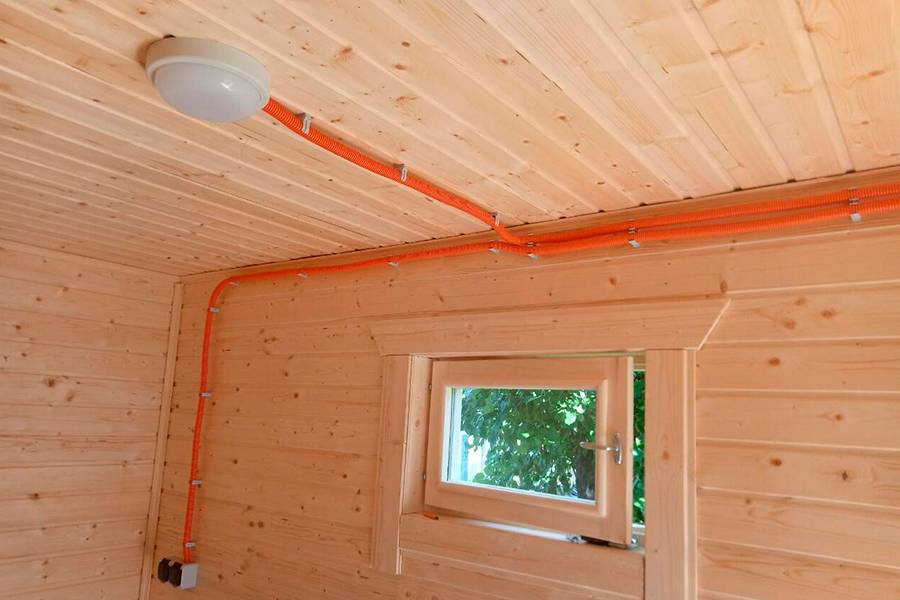

открытая, установленная прямо на поверхности стен (или на обшивке);

скрытая, размещенная в защитных коробах под теплоизоляцией и обшивкой.

Первый вариант проводки используется в двух случаях:

в банях из бревен, лишенных внутренней отделки;

в отделанных помещениях, где монтаж проводки не был произведен.

Мнение эксперта
Макаров Евгений Васильевич
Профессиональный печник и строитель бань под ключ

Второй тип монтажа кабелей предпочтительнее, но требует весьма тщательного и ответственного подхода к выполнению всех операций.

Проводка будет не видна, и контроль ее состояния станет полностью невозможным. Любые проблемы проявятся только в виде последствий, требующих серьезного ремонта.

Для прокладки необходимо выбирать электропроводку, способную без потерь рабочих качеств выдерживать нагрев до 170 °С.

Как правило, такой провод используют только в парилке, но большинство владельцев не желает вносить путаницу и использует одинаковый провод во всех помещениях. Обычно используется трехжильный кабель в двойной изоляции с сечением жил не менее 1,5 мм.

Требования к прокладке линий электропроводки

Монтаж электропроводки производится сразу после завершения постройки стен, перед установкой отражающей теплоизоляции.

При выполнении работы необходимо соблюдать следующие требования:

размещение проводки должно производиться только в вертикальном или горизонтальном направлении;
любые изменения направления кабелей производятся только под углом 90°;
установка горизонтальных участков проводки не должна производиться ближе, чем в 10 см от потолочной плиты;
размещение выключателей должно производиться на уровне 1 м от пола (не ниже);
от горизонтальных поверхностей до розеток должно быть выдержано расстояние не менее 30 см;

установка розеток и переключателей должна производиться на расстоянии не менее 60 см от дверок душевых кабин;
от распределительного щитка до осветительных приборов должны быть уложены только цельные отрезки проводов, без соединений;
проводку укладывают в защитный короб, обеспечивающий защиту от избыточной влажности и конденсата;
щиток должен быть размещен на минимальном расстоянии от подводящего кабеля.

Категорически запрещается:

проводить или пробрасывать проводку в огнезащитном коробе печи;
использовать розетки обычного типа (нужны элементы с защитными крышками, рассчитанными на ток не менее 16 А);
использовать лампы мощностью более 60 Вт;

прокладывать кабели в металлической трубе, рукавах или монтировать по жестянке — только пластиковые защитные элементы;
прокладку проводки в парилке (делаются сквозные отверстия в стене и провод подводится прямо к светильнику).

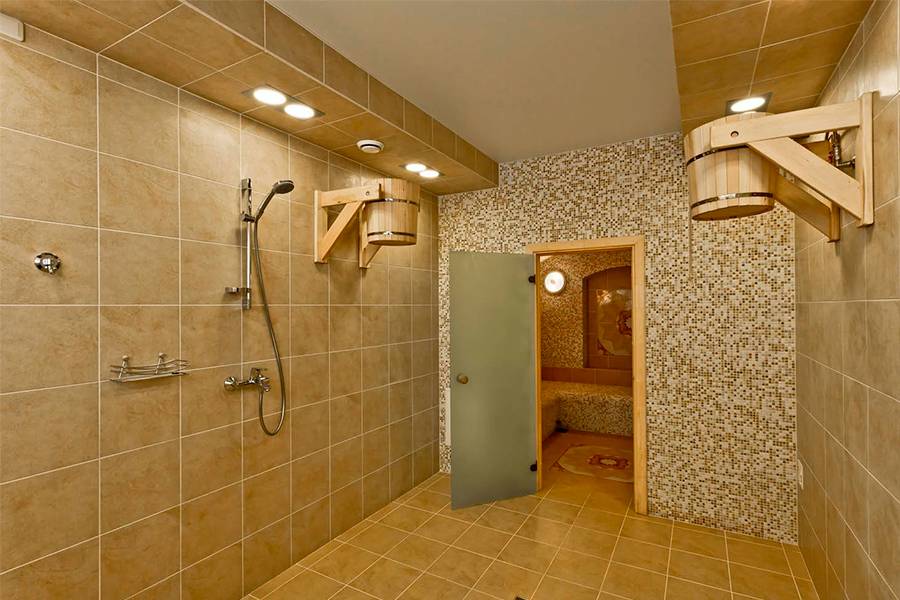

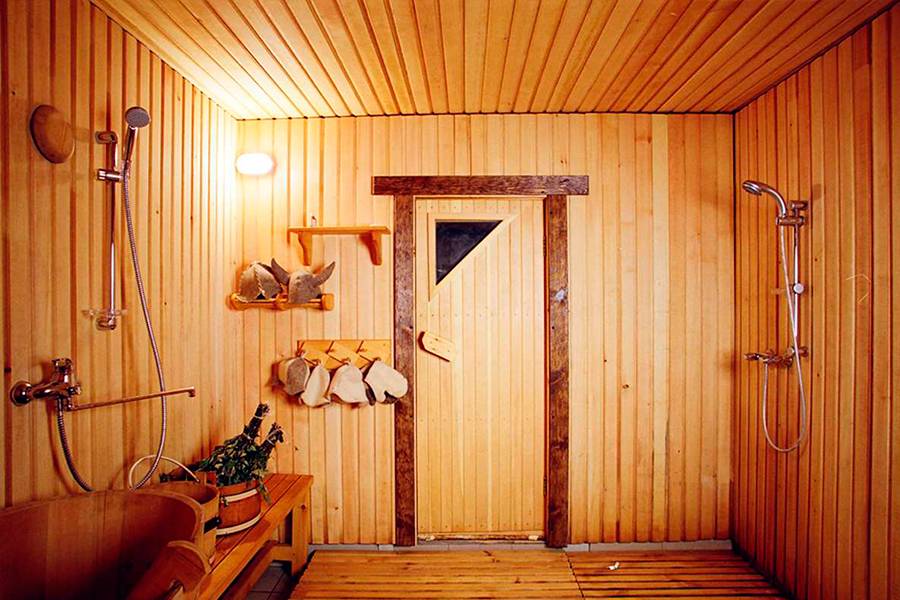

Как сделать в помывочной бани

Освещение в помывочной комнате или комнате с бассейном может быть ярче, нежели свет в парилке бани. Количество источников света не ограничено, так же как и их тип. Можно использовать:

Светодиодные лампы;
Люминесцентные лампы;
Разноцветные подсветки.

Располагаться светильники должны таким образом, чтобы на них напрямую не попадали струи воды. Выключатели и розетки лучше разместить в предбаннике.

К процессу обустройства освещения в моечной стоит отнестись довольно внимательно, соблюдая основные правила в процессе монтажа:

Кабель необходимо выбрать с качественной гидроизоляцией;

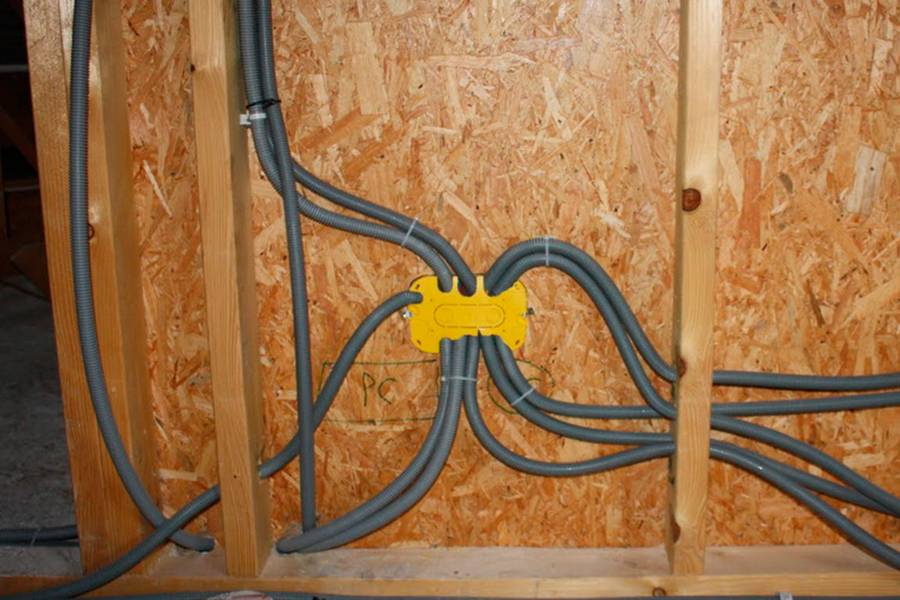

В гофрированной трубе произвести скрытый монтаж проводки;
Установить светильники с классом защиты IР 44.

Внимание! Если розетки и выключатели монтируются непосредственно в моечной, то расстояние от дверей душевых кабин должно быть не менее 60 см.

Нормы по освещению бань и саун

Прежде всего давайте остановимся на нормах, которые предъявляют нормативные документы к освещению бань и саун. Как известно баня состоит из как минимум двух помещений парной и моечной. Но в большинстве случаев в бане еще имеется комната отдыха, а иногда и бассейн. И нормы освещенности всех этих элементов бани разительно отличаются.

Нормы освещения парилки

Итак:

Освещение в парилке бани должно быть не меньше 75 лк. При этом нормируемой поверхностью является пол помещения. Поэтому даже если вы любитель полутьмы в парилке вам следует учитывать этот факт. Кстати такой же норматив действует по отношению к моечным, душевым и раздевальным помещениям в бане.
В банной комнате отдыха должна быть достаточно комфортная атмосфера. Поэтому здесь нормой освещения является 150 лк. При этом интересно то, что данная освещенность должна быть обеспечена на высоте 0,8 метра над полом. То есть примерно на уровне стола или колен сидящего человека.

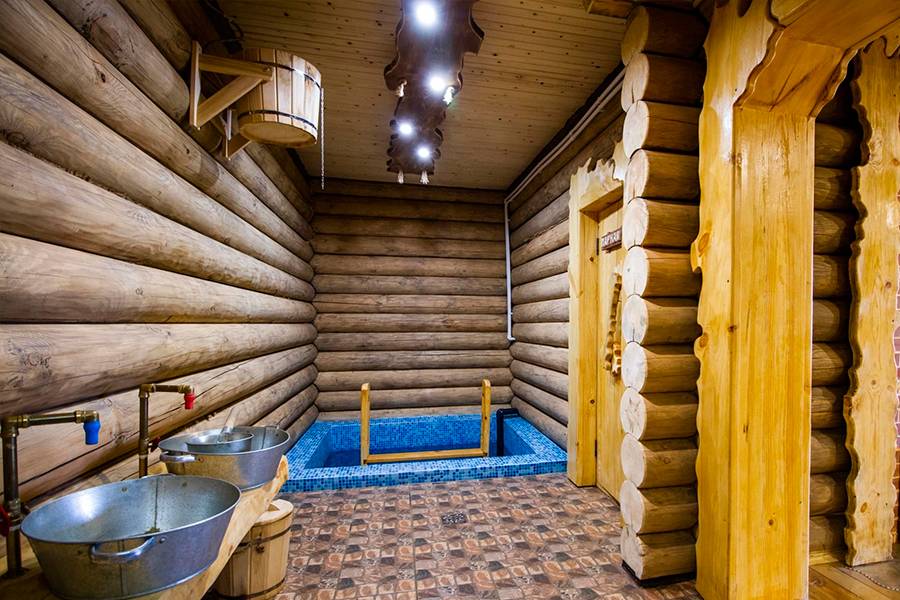

Если у вас в бане планируется установка бассейна, то его вы должны осветить на уровне 100 лк. Этого должно быть достаточно для комфортного плаванья и выхода из бассейна.

Если вы собираетесь делать электрическую сеть в бане своими руками, то для вас будет интересным и нормы по уровню защиты светильников, устанавливаемых в бане. В этом нам поможет п.2.30 ВСН 59 – 88.

Согласно этих норм в парной бани допускается применять лампы накаливания, люминесцентные и даже газоразрядные лампы с уровнем защиты не ниже IP Но по уровню защиты есть другие ограничения которые мы рассмотрим ниже. В то же время рекомендуется применять лампы накаливания или люминесцентные лампы. И не верти тем, кто рассказывает, что люминесцентные лампы от такой температуры могут взорваться.

Кстати, освещение в бане парилке и моечных сейчас часто реализуют за счет специальных противотуманных светильников. Они имеют специальное матовое стекло и даже при густом паре создают должную освещенность помещения.

Правильное освещение в бане

Для освещения бассейнов так же допускается применять любые лампы с уровнем защиты не ниже IP А вот рекомендуется применять именно лампы накаливания. Для освещения зон отдыха, раздевалок и других подобных помещений можно применять любые светильники с любым уровнем защиты. Ведь эти помещения не относятся к особо влажным или жарким.

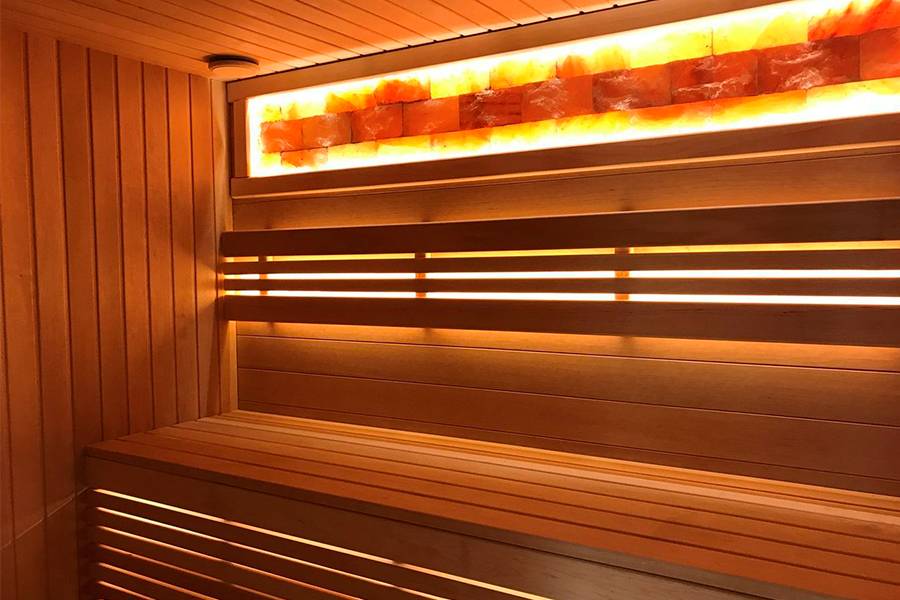

Подсветка

Для обустройства подсветки в бане используют оптико-волоконные светильники. Популярность такого нововведения возрастает с каждым днем, что обусловлено его существенными преимуществами.

Светодиодные светильники в бане

Безопасность. Суть подсветки заключается в том, что лампы устанавливаются за пределами парилки. Стекловолокно при этом является лишь проводником видимого излучения.
Экономичность. Лампы из стекловолокна потребляют небольшое количество электроэнергии.
Полифункциональность. Подсветку можно оборудовать на стенах, потолке, в бассейне. При помощи пульта д/у можно контролировать игру света, что обеспечивает своеобразную световую терапию.
Экономия пространства – оптико-волоконные лампы чрезвычайно тонкие и не нуждаются в использовании плафонов.

Устройство освещения в бане, электрическая схема проводки

Электричество и влага — понятия несовместимые. Чтобы освещение работало исправно, необходимо максимально защитить его от испарений

Вода — отличный проводник электрического тока, поэтому важно позаботиться о надлежащей изоляции электропроводки

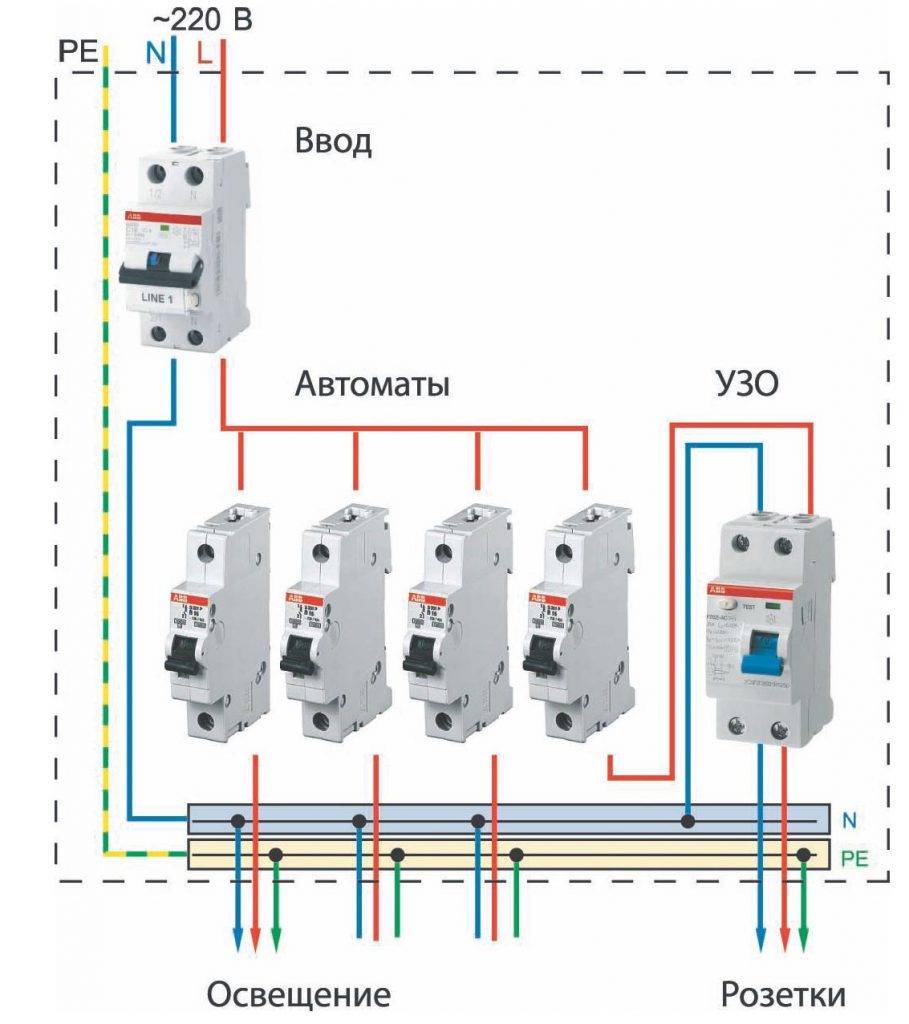

Стандартная схема электропроводки в бане включает в себя:

распределительный щит, оборудованный автоматами отключения и устройством защитного отключения (УЗО);
осветительный контур, обеспечивающий питанием светильники;
подача напряжения на розетки и обогревательные приборы (бойлер, радиаторы и т. п.).

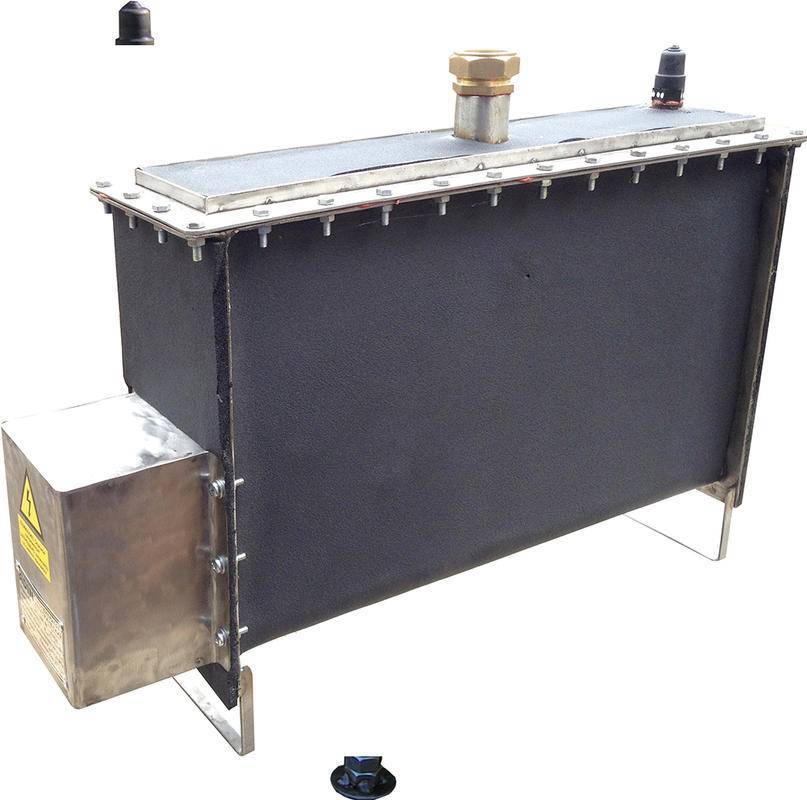

Если вместо дровяной печи в парилке используется электрический парогенератор, прокладывается дополнительная силовая линия, подающая напряжение на устройство. Расчёт площади сечения проводника производится в соответствии с техническими характеристиками, указанными в руководстве по эксплуатации парогенератора.

При подключении парогенератора необходимо соблюдать рекомендации изготовителя

Баня подключается от распределительного щитка из дома и собственного счётчика не имеет. Прокладка кабеля производится двумя способами — по воздуху или под землёй. Воздушная линия требует меньших затрат и времени. Зато подземная проводка отличается надёжностью и независимостью от атмосферных явлений.

Знание внутреннего устройства системы электрификации помогает понять важность правильного подключения всех проводов

Важно произвести точный расчёт параметров вводного проводника. Он должен выдерживать суммарную мощность потребителей всего банного оборудования без нагревания

Подбирайте кабель с запасом мощности в 25–30%, чтобы он справлялся, когда в бане будут добавляться новые потребители электроэнергии (чайник, телевизор, компьютер) или изменяться освещение

Выбор корпуса и мощности ламп

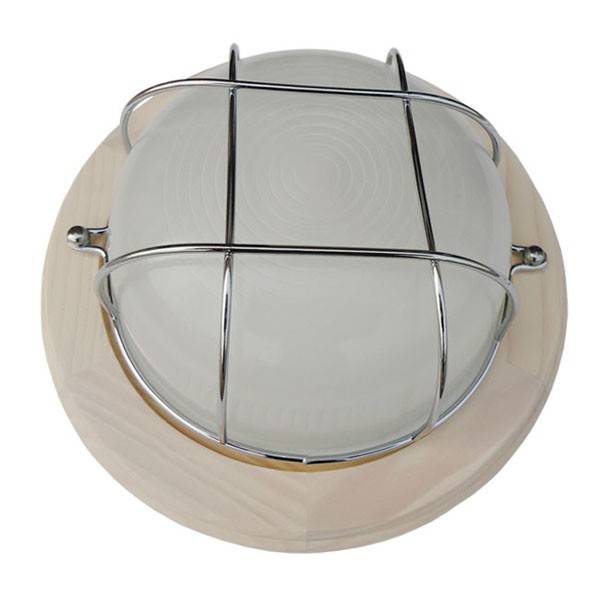

Освещение в парилке заводит в тупик, поскольку предлагаются металлические, керамические корпуса. В первом случае пользователь получает прочную основу. По защищенности выигрывает керамике.

Учитывается бюджет, поскольку освещение в парилке бани с металлическим корпусом стоит несколько дешевле. На пластик не стоит надеяться, поэтому он даже не рассматривается. Освещение в сауне также подбирается по мощности. Разброс от 20 до 50 Вт шокирует, однако не следует гнаться за высокой мощностью. Если интересует, как сделать свет в бане, лучше посмотреть на распространенные варианты. Когда выбирается точечный свет, 25 Вт будет вполне достаточно.

Где делать розетку и выключатель в бане

Свет в парной, возможно, подобран, однако остается актуальным вопрос установки розетки. Хорошо, если строитель предусмотрен возле входа место для щитка. Подсветка для бани проведена, но выключатель должен находиться возле двери. Освещение парной будет защищенным, если провод от розетки находится в коробе. Современные варианты продаются с крышкой. Когда подсветка сауны подключается, она отводится в верхнее положение.

Подсветка

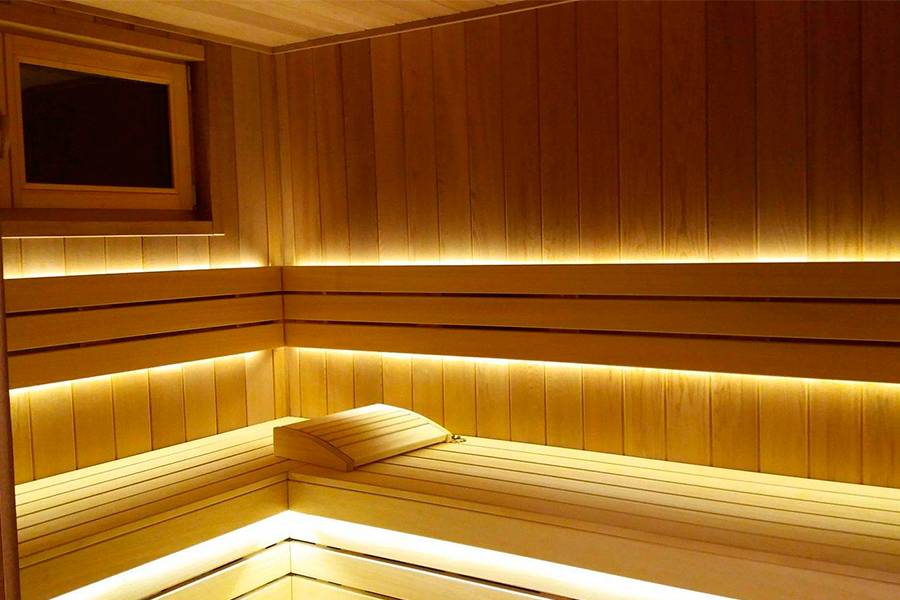

В последнее время все чаще в банях используют дополнительную подсветку. Для её обустройства применяют оптоволоконные приборы.

Такие изделия обеспечивают:

безопасность, так как они монтируются за пределами парилки. Волоконная структура обеспечивает видимое излучение светового потока;
многофункциональность — обусловлена тем, что их можно устанавливать на стене, на полу и в бассейне. Большим плюсом является то, что из них можно создать оригинальную композицию;
компактность изделий: такие светильники не требуют плафонов и других дополнительных устройств;
обеспечение экономичного использования электроэнергии.

Специфика подсветки разных помещений

Все помещения бани предназначены для выполнения разных функций и нуждаются в собственных режимах освещения. Поэтому, будет правильнее рассмотреть их по отдельности:

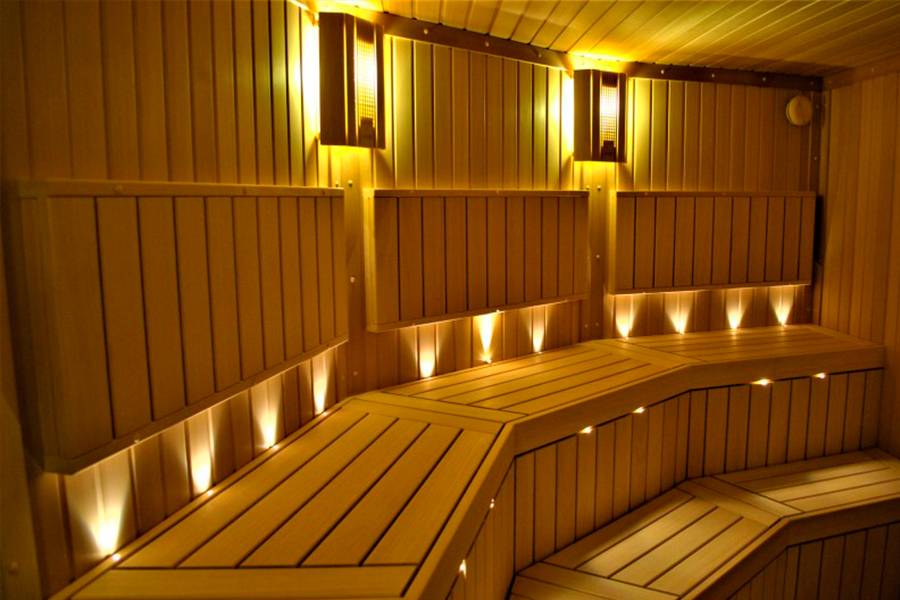

Парилка

Подсветка парилки выполняется в мягком, приглушенном режиме. Как правило, используются закрытые светильники, способные выдерживать нагрев и контакты с высокой влажностью воздуха. Например, для русской бани нормативом считается 120 °С, а для сауны — 150 °С — такие температуры должны выдерживать светильники.

Кроме этого, необходимо выбирать лампы, способные нормально работать в нагретом состоянии. Оптимальный вариант — обычные лампы накаливания. Они сегодня считаются архаизмом, но для парилки являются самым подходящим выбором. Светодиодные лампы не выдерживают сильный нагрев, а люминесцентные могут просто взорваться. Кроме этого, надо учесть класс защиты от влаги (не ниже IP-54).

Моечная

В помывочном отделении не столь жарко, но присутствуют разлетающиеся во все стороны брызги воды. Поэтому, для реализации подсветки необходимо выбирать светильники закрытого типа.

Это способствует экономии электроэнергии и увеличивает срок службы — в отличие от ламп накаливания, светодиоды способны служить годами.

Класс защиты светильников в моечной (по ПУЭ) должен быть не ниже IP-44. Если использовать светильники с более высоким классом, то можно повысить безопасность пользования (если последняя цифра 5, светильник защищен от слабых и средних струй воды, а если последняя цифра 6 — от сильных).

Режим подсветки душевых отделений и бассейна (если они есть) ничем не отличается от освещения моечной и организуется таким же образом.

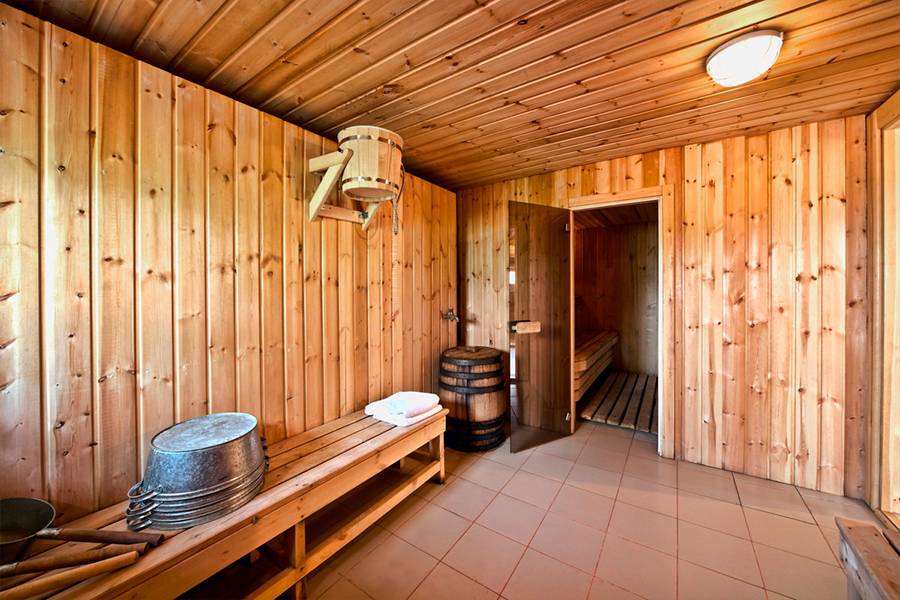

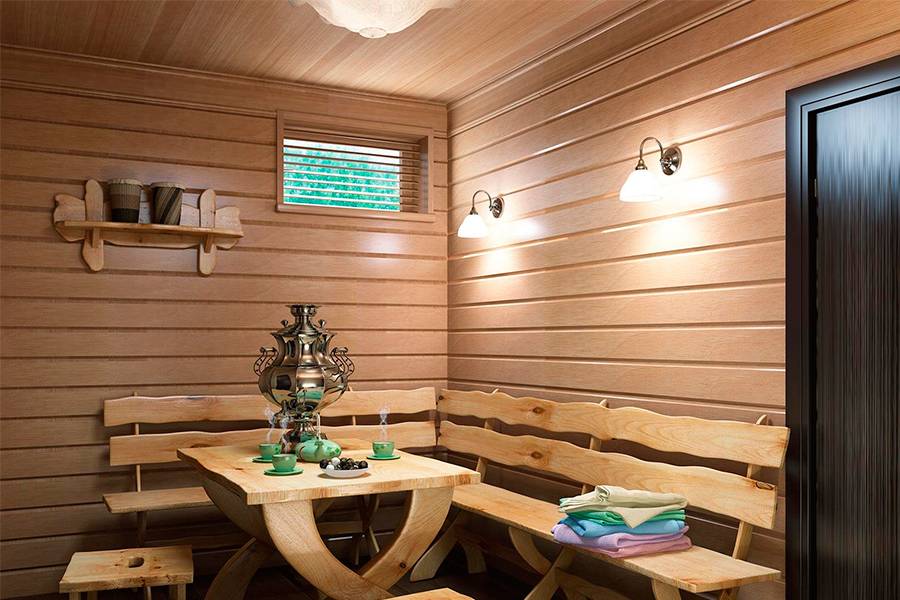

Предбанник

В этом помещении особых требований к подсветке нет. Как правило, руководствуются практическими соображениями — учитывают размер и конфигурацию помещения, обеспечивают достаточно яркое, но не избыточное освещение. В предбаннике, помимо светильников, могут быть установлены розетки (если нет комнаты отдыха).

Изготовление светильника своими руками

В данном разделе мы рассмотрим, собственно, как изготовить светильник для сауны своими руками. Правда, в данном случае речь, скорее, о декорировании уже готового промышленного изделия, чем о сборке полной схемы электроприбора.

В частности, расскажем, как изготовить декоративные решетки, защитные экраны или ажурные абажуры. Что касается самих светильников, то тут могут быть различные варианты – от люминесцентных или светодиодных до оптоволоконных. Выбор зависит лишь от предпочтений и финансовых возможностей владельца бани, однако, если говорить о цене, то оптоволоконные приборы относят к самой высокой ценовой категории.

Какие источники света ставить нельзя

Существует перечень светильников, которые нельзя использовать в банях:

В составе присутствует пластик, необработанная антипиреном древесина и прочие горючие вещества.
Изделия с открытыми контактами. Если на них попадет вода или конденсат, короткое замыкание неизбежно.
Приборы с хрупкими плафонами из обычного стекла и твердого пластика. Они могут лопнуть от механического воздействия с образованием острых осколков, о которые можно поранить руку или ногу.

При выборе лампы нужно обращать внимание на ее безопасность, экономичность, мощность, а также дизайн. Изделие должно органично вписываться в интерьер, не создавая впечатления инородного предмета. Светодиодные лампы в бане можно использовать в том случае, если изделия будут установлены в водонепроницаемых колпаках
