Штроборез по бетону: особенности работы и секреты правильного выбора инструмента

Виды бороздоделов

По способу работы штроборезы бывают ручными и электрическими. Ручное устройство наиболее простое в использовании. Работает оно практически бесшумно, а стоит около 300-500 рублей. Но для прорезания твёрдых бетонных и железобетонных стен такой инструмент не подойдёт. Он справится лишь с работой на газобетоне и лёгких бетонах.

Ручные штроборезы бывает двух видов:

• С изогнутой формой рукоятки и держателями для каждой руки. В таком инструменте резец крепится при помощи болта и является двухсторонним. Данный штроборез идеально подходит для выполнении задач в горизонтальном положении. Два держателя помогут правильно распределить площадь нажима, что значительно увеличит скорость работы.
• С держателями прямой формы. Такой штроборез лучше подойдёт для прорезания стен из ячеистого газобетона. Он работает очень легко и качественно. Но главное достоинство такого инструмента – высокая точность, позволяющая делать ровные отверстия (вплоть до миллиметра).

Электрический штроборез применяют для проведения борозд на поверхности твёрдых материалов (кирпич или железобетон). Внешне он похож на угловую шлифовальную машину, а стоит от 4 до 25 тысяч рублей.

Электрические модели разделяются на несколько групп по мощности. Среди них можно выделить:

• С малой мощностью (мотор на 0,9-1,3 кВт). Их делают для домашнего применения. Резать поверхность с таким инструментом непрерывно нельзя, нужно устраивать продолжительные остановки. В обратном случае двигатель может быстро перегреться и сгореть.
• Средние (двигатель с мощностью 1,3-2 кВт). Можно применять для выполнения большого объёма задач. Хорошо подойдёт для полупрофессиональной эксплуатации.
• Сильные (электромотор с мощностью от 2 кВт). Это профессиональный инструмент. В комплекте к нему идут большие по диаметру алмазные диски (от 230 мм), позволяющие прорезать штробы с глубиной до 100 мм. Обладает большой стоимостью, поэтому используется исключительно на крупных производствах.

Любые электрические штроборезы можно использовать для кирпича, газоблока и бетона. Отличия при работе будут заключаться только в скорости прохода и глубине реза.

Интерскол ПД-125/1400Э – удобен для строительства собственного дома

Удачная конструкция с оптимальным соотношением технических характеристик и мощности двигателя. Работает по кирпичной, газобетонной кладке. Прорезает пазы в бетонных конструкциях. Инструмент оснащён функциями плавного безударного пуска, поддержка константы электродвигателя при изменении параметров внешней нагрузки. Богатая комплектация позволяет сразу приступить к работе, по прибытии на строительство собственного дома.

ПЛЮСЫ

• Богатая комплектация поставки.
• Мощный и долгоживущий электродвигатель.
• Отличается от аналогов сравнительно небольшим весом.

МИНУСЫ

• Комплектацией не предусмотрен чемодан для переноски и хранения инструмента и режущей оснастки.
• Небольшой длины кабель.

Как выбрать штроборез

Конструкция штроборезов очень сильно напоминает упомянутую ранее угловую шлифмашину или, как её окрестил рабочий люд — болгарку. Однако в отличие от болгарки, на которую устанавливается всего лишь один диск, штроборез имеет два режущих элемента. Поэтому, работать со штроборезом можно намного эффективнее, а штробы всегда получаются ровными и аккуратными.

Кроме этого, в устройстве штробореза предусмотрена возможность регулировки глубины пропила, чего, к сожалению, не скажешь про болгарку. Во многих моделях предусмотрена также и возможность отвода пыли в специальный контейнер с фильтром, ну или мешок. Это во много раз уменьшает образование пыли во время резки штроб, что, конечно же, также является неоспоримым преимуществом.

Штроборез — это, электрический инструмент, поэтому его многие технические характеристики зависят в первую очередь от мощности установленного двигателя. Мощность штробореза бывает различной, но, как правило, не менее 0,9 кВт. Большинство моделей штроборезов, выпускаемых компаниями Makita или Bosсh, имеют мощность от 1,5 до 2 кВт.

От мощности штробореза зависит вес инструмента, со всеми вытекающими отсюда последствиями, например, такими как удобство, работать им на весу. Однако маломощным штроборезом до 1 кВт, навряд ли удастся прорезать штробу в бетонном полу под трубы сантехники или отопления.

Поэтому отсюда вытекает первое правило при выборе штробореза — выбирать его нужно исключительно под собственные потребности. Например штроборез для электрика, не должен быть тяжёлым и слишком мощным, для пропила бороздок в стене под провода вполне хватить инструмента мощностью в 1 кВт.

Кроме мощности штробореза, на его выбор влияют и такие важные на самом деле характеристики, как предельно допустимая глубина и ширина пропила. Опять же, для резки штроб под электропроводку, вполне хватит канавки шириной в 2 см. Выбирая же бороздодел для более серьёзных штроб, следует отдавать предпочтение тем моделям, которым подвластны штробы шириной свыше 6 сантиметров.

Что же касается допустимой глубины, то она зависит в первую очередь от диаметра диска, устанавливаемого на штроборез. Понятное дело, чем больше диск, тем больше и такой показатель, как глубина пропила. Если нужны штробы с максимальной глубиной, то стоит отдать предпочтение штроборезу, на который можно установить 230 диск.

Какой он — хороший бороздодел?

На сегодняшнее время электроинструмент дополняется разными полезными функциями, предназначенными в первую очередь повысить удобство работы с ним и защитить человека от травм. В хорошем штроборезе обязательно предусмотрена одна из таких полезных функций и называется она системой поддержания частоты оборотов двигателя.

Что это значит? На самом деле всё достаточно просто, и когда на штроборез увеличивается нагрузка во время работы, мощность двигателя автоматически увеличивается, установленной в инструменте электроникой. Это позволяет в первую очередь поддерживать производительность работы на одном уровне и значительно повышает удобство работы с инструментом.

Наличие функций защиты от перегрузок и заклинивания, также являются весомым плюсом штробореза при его выборе. При работе, бороздодел испытывает колоссальные нагрузки, сильно нагреваясь, что ни к чему хорошему не приводит. Система от перегрузки, поможет в данном случае сберечь инструмент.

Резка бетона очень тяжёлое дело, может попасться даже арматура или металлическая сетка, по этой причине, во многих современных штроборезах предусмотрена и функция предотвращающая заклинивание диска. Когда происходит такая неприятность во время резки штробы штроборезом, диск инструмента автоматически переводится на холостой ход.

Ну и не стоит, наверное, говорить про наличие системы отвода пыли, через возможность подключения к штроборезу строительного пылесоса или хотя бы присоединения к нему контейнера, мешка для сбора пыли. Здоровье важнее всего, не стоит дышать очень вредной бетонной пылью (силикоз ещё никто не отменял) тем более, если работать со штроборезом приходится очень часто.

Как «бороздить» бетонные и кирпичные стены?

Чтобы сделать штробление стен под проводку корректно, необходимо придерживаться последовательности этапов работы. Следование шагам позволит провести операцию качественно и быстро.

Первый шаг, независимо от инструмента, — защита остальных комнат от грязи и вездесущей пыли. В этом случае на пол перед дверным проемом кладут влажную тряпку, а с внутренней стороны его завешивают мокрой простыней, так как просто закрытые двери от пыли не спасут: она найдет себе путь даже через небольшие зазоры.

1. После тщательной очистки поверхности стен от обоев вооружаются специальным тестером или детектором (металлоискателем). Эта операция необходима для того, чтобы во время работ не наткнуться на старую электропроводку, в противном случае действия приведут к удару током или короткому замыканию. Если старая проводка (или действующая) располагается в опасной близости от планируемой линии, ее сдвигают, одновременно внося в план коррективы.
2. Переносят на стены схему проводки, стартуя от распределительной коробки, а завершая работу электрической точкой, например, розеткой, выключателем. Обязательно пользуются лазерным (строительным) уровнем и маркером. После разметки стен определяют ширину каждой штробы. Главные ориентиры для расчетов — сечение кабеля и их запланированное количество.
3. Согласно нанесенному чертежу штробят стены. Коробки под розетки делают дрелью с насадкой-коронкой (65, 80 мм). После того как все канавки проштроблены, стены фотографируют «на память». Эта операция даст возможность быстро найти потенциальное повреждение в будущем.
4. Кабели фиксируют алебастром, гипсом, дюбель-хомутами либо стяжками под дюбель (саморез). После монтажа проводку проверяют мегаомметром либо тестером — прозванивают абсолютно все жилы: как на «короткое», так и на «землю». Если проблем не обнаружено, работу продолжают.
5. Все штробы тщательно очищают от мусора, используя пылесос. Затем для лучшего сцепления их сначала обрабатывают грунтовкой глубокого проникновения, после ее высыхания наносят обычную гипсовую штукатурку (альтернатива — раствор).
6. После окончания штробления стен под проводку электрические параметры кабелей проверяют снова.

Если работа кажется чересчур грязной или сложной, то можно обратиться к мастеру, однако цена на его услуги такова, что желание получить помощь извне нередко быстро пропадает, и штробление стен под проводку выполняют самостоятельно.

Виды штроборезов

По типу привода все штроборезы делятся на две группы:

1. Ручные модели не имеют электродвигателя. Нарезание канавок происходит за счет усилия рук. Инструмент применяют для штробления мягких материалов, например, пенобетона.
2. Электрические штроборезы оснащены электродвигателем, приводящим в действие режущие диски. Устройство и принцип работы немного напоминает болгарку. Электроинструментом можно штробить твердые материалы: бетон, шлакоблок, кирпич, камень.

Из других различий можно выделить исполнение инструмента. Например, ручные модели бывают прямые или с изогнутой ручкой. Рукоятка бывает одна или две. Различается исполнение резца. Он может быть одиночным, стационарно приваренным к станине или двухсторонним, закрепленным с помощью болта.

Изогнутая форма штробореза, наличие двух рукояток позволяет равномерно распределить ручное усилие по всей площади нажима

Все электрические модели оснащены двумя рукоятками прямой формы, иначе во время штробления мощный инструмент невозможно удержать руками. По типу пропила, форме, устройству выделяют три вида электрических штроборезов:

1. У прямых моделей рабочие диски располагаются под прямым углом относительно поверхности, где происходит штробление.
2. Угловые модели реже востребованы. Особенность в том, что они имеют механизм регулировки угла, находящегося в области между рабочими дисками и обрабатываемой поверхностью.
3. К третьему виду относятся штроборезы, переоборудованные из угловых шлифовальных машин (УШМ или болгарка). Инструмент часто называют гибридом или бороздоделом.

Для мелких бытовых работ лучший вариант иметь гибридный электроинструмент. Под рукой всегда есть болгарка и машина для нарезки штроб.

Специальная насадка позволяет быстро переоборудовать УШМ в штроборез

Лучшие высокомощные штроборезы

Модели с мощностью двигателя более 2,4 кВт предназначены для нарезки пазов в железобетоне и горных породах.

Практически все устройства из этой категории оснащаются пылезащитой двигателя, электронным поддержанием постоянной частоты вращения, могут иметь до 5 режущих дисков и водяное охлаждение.

Macroza SC200 – для нарезки пазов в стенах

4.9

★★★★★оценка редакции

90% покупателей рекомендуют этот товар

Macroza – одна из самых производительных, маневренных и удобных электрических моделей на сегодняшний день.

Основное ее назначение — штробление стен из кирпича, цементных и керамических блоков, создание пазов на оштукатуренных вертикальных поверхностях.

Мощный двигатель в совокупности с фрезами различной конфигурации позволяет создавать прямые и криволинейные канавки до 50х50 мм, делать выборку под коробки и пр.

Штроборез оснащен системой пылеудаления, защитой от перегрузки и замыкания. Но весит он больше 8 кг.

Достоинства:

• Возможность работы с различным по диаметру и конфигурации фрезами.
• Отличная герметизация корпуса и подшипников.
• Индикация режима работы.
• Продуманная конструкция и эргономичный дизайн, снижающие нагрузку на руки оператора.

Недостатки:

• Отсутствие плавного пуска.
• Высокая стоимость – 87 тысяч.

SC200 – профессиональная модель для проведения большого объема работ, но она требует определенных навыков при использовании. Зато максимальная производительность инструмента позволит быстро окупить вложенные в него средства.

Зубр ЗШ П 65-2600 ПВСТК — мощный штроборез по доступной цене

4.9

★★★★★оценка редакции

88% покупателей рекомендуют этот товар

Смотрите обзор

Данный штроборез-бороздодел предназначен для нарезки канавок глубиной до 65 мм и шириной до 40 мм. Залогом популярности данной модели стали два фактора: высокая мощность двигателя (2,6 кВт) и низкая стоимость инструмента (13 тыс. рублей).

Сюда же стоит добавить плавный пуск, систему поддержания оборотов, защиту от перегрузки и бесступенчатую регулировку глубины. К тому же здесь есть антивибрационная защита, которая делает эксплуатацию прибора удобной и безопасной.

Достоинства:

• Высокая производительность.
• Отличное функциональное наполнение.
• Доступная стоимость.
• Кейс в комплекте.

Недостатки:

Большая масса (10 кг).

Отличный прибор для серьезных работ, но со своими небольшими недостатками. Одним из его слабых мест является система вентиляции. А большой вес устройства практически исключает возможность длительной работы на горизонтальных поверхностях.

EIBENSTOCK ETR 230 – однодисковая модель с увеличенной глубиной паза

4.8

★★★★★оценка редакции

87% покупателей рекомендуют этот товар

Мощный и удобный однодисковый универсальный штроборез погружного типа не только нарезает пазы в камне, кирпиче и бетоне, но и легко справляется с распилом бетонных плит и бордюров толщиной до 65 мм.

Такие возможности достигаются благодаря 2.6 кВт двигателю, вращающим оснастку 230 мм с частотой 6500 об/мин.

Из особенностей данного устройства можно выделить подпружиненную опорную платформу, плавный пуск и возможность подключения пылесоса.

Достоинства:

• Хорошая мощность и небольшой вес.
• Регулировка глубины реза без использования инструмента.
• Возможность изменения положения дополнительной рукоятки.
• Защита от непреднамеренного пуска.
• Кейс и защита для резки металла в комплекте.

Недостатки:

• Отсутствие поддержки постоянных оборотов.
• Нет роликов на опорной платформе.

Добротный универсальный штроборез, который позиционируется производителем как система для резки и шлифовки. Инструмент имеет широчайшую сферу применения, поэтому может использоваться в любых строительных и отделочных работах.

Messer T1455 – мощный штроборез с пятью дисками

4.8

★★★★★оценка редакции

85% покупателей рекомендуют этот товар

Смотрите обзор

Конструкция этой модели позволяет установить на вал до 5 алмазных дисков диаметром 125 или 150 мм. Благодаря такому решению можно нарезать пазы в кирпиче и железобетоне шириной до 38 мм.

Главной же особенностью агрегата является подача воды в зону реза, что значительно увеличивает ресурс оснастки.

Для удобства использования производитель предусмотрел наличие мощной системы пылеудаления. И за все про все просит 16,5 тыс. рублей.

Достоинства:

• Справляется с любыми материалами.
• Регулируемая глубина реза 1-42 мм.
• Возможность подачи воды в зону обработки.
• Крайне низкий уровень вибрации и нагрева.

Недостатки:

• Большой вес.
• Ширина устройства не позволяет дорезать штробы в углах.

Отличный и сравнительно недорогой аппарат, который рекомендован пользователями, как достойная альтернатива инструментам от именитых брендов.

Штроборез – что это такое

В некотором роде ручной электрический штроборез можно сравнить с УШМ «болгаркой», имеющей насадку для штробления. Эти инструменты работают по одному принципу, и в качестве режущего инструмента у них выступает диск.

Такая схожесть в принципе действия двух этих инструментов позволила производителям взять за основу штробореза «болгарку». Некоторые модели этих электроинструментов даже имеют внешнее сходство.

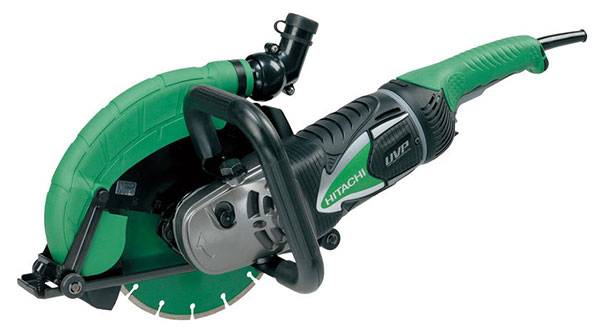

Угловая шлифовальная машина (болгарка) Hitachi

Разница между ними заключается в том, что штроборез в отличие от «болгарки» делает одновременно две прорези. Он работает двумя спаренными дисками, расстояние между которыми обуславливает ширину штробы.

Другое конструктивное различие у этих двух инструментов – это наличие у штробореза рабочей платформы, которая в процессе штробления опирается на поверхность стены или пола. Эта платформа благодаря своей подвижности позволяет регулировать глубину штробы.

Кроме того, в отличие от УШМ, штроборезы (бороздоделы) оснащаются системой пылеудаления.

Принцип работы штробореза на удивление прост. Рабочий ведет инструмент по стене согласно предварительной разметке. При этом диски с алмазным напылением прорезают одновременно две параллельные канавки. После удаления перфоратором материала (бетона или кирпича) между ними получается штроба.

Штроборез Hitachi

Если выполнять эту работу обычной «болгаркой», то времени на прорезку штроб понадобится в два раза больше. Именно для того, чтобы увеличить скорость устройства штроб при массовом производстве работ, был разработан этот инструмент.

Режущие диски размещены под прочными кожухами, поэтому при разломе или срыве диска обеспечивается практически полная защита работающего с инструментом от осколков.

Двигатель штробореза создает определенную вибрацию во время работы, которая может оказывать негативное влияние на состояние суставов рук работника.

Для комфортной и безопасной работы в современных моделях используется электронная система стабилизации, а рукоятки инструмента изготовляются эргономичными.

Двойной изоляцией оснащены профессиональные штроборезы, это дает возможность исключить полностью риски травматизма в результате воздействия электрического тока.

Назначение

Если говорить более определенно, штроборез по бетону необходим, когда требуется «спрятать» в глубину стены, потолка или пола:

• отопительные трубы;
• газовые коммуникации;
• водопроводную систему;
• электрическую проводку;
• сетевые (компьютерные) или антенные кабели.

По внешнему виду многие штроборезы действительно напоминают «болгарку». Есть даже модели, в которых использование инструмента под «болгарку» является одной из функций.

А по принципу действия они практически идентичны друг другу. Отличие лишь в том, что из-за присутствия второго диска мощность двигателя штробореза примерно в 2 раза выше, чем у «болгарки».

Борозды штроборез может делать в:

1. бетоне;
2. газобетоне;
3. кирпиче;
4. пеноблоках;
5. гипсу (гипсокартоне);
6. ракушечнике и т.д.

Обеспечение минимальной пыли осуществляется двумя основными путями:

• Во-первых, кожухом, которым накрыты диски. Внутри кожуха находится так называемая лабиринтовая система пылеуловления.
• Во-вторых, из кожуха торчит патрубок, к которому подсоединяется промышленный пылесос. Все это обеспечивает максимальную чистоту работы.

Типы штроборезов

Штроборез относится к тем немногим электроинструментам, в которых сложно выделить бытовые и профессиональные модели. Все зависит от того, какой глубины и ширины штробы вам необходимы.

Для штробления бетона под электропроводку и компьютерные коммуникации вполне достаточно легких моделей весом около 3 кг и мощностью от 1100 Вт.

Для работы с трубами нужен уже тяжелый аппарат. Он весит более 8 кг и обладает мощностью от 2400 Вт.

В быту штроборез не нужен. Если же вам позарез нужно «пробить» одну-две канавки – возьмите напрокат у мастера или вызовите его самого.

Пошаговая инструкция использования штробореза.

1. Подготовка к работе.

Первый момент, который нужно выяснить, прежде чем использовать штроборез, это возможности электропроводки. Если ваш бороздодел будет более мощным, чем нагрузка, которую может выдержать сеть, то инструмент начнёт выключаться или того хуже придёт в негодность. Также сама проводка может перегореть. Чтобы избежать всех этих неприятностей, необходимо в обязательном порядке сверить соотношение мощности штробореза и электрического тока в розетке.

2. Рабочее место.

К подготовке рабочего места надо отнестись со всей серьёзностью

При эксплуатации данного инструмента существует опасность возникновения искр, поэтому очень важно, чтобы поблизости не было каких-либо легковоспламеняющихся вещей или жидких субстанций. . Если работа производится в закрытом помещении, стоит побеспокоиться о проветривании

Таким образом, можно избежать большого оседания пыли и духоты

Если работа производится в закрытом помещении, стоит побеспокоиться о проветривании. Таким образом, можно избежать большого оседания пыли и духоты.

Работая на высоте, ни в коем случае не используйте табуретку или стул, это может привести к травмам. Лучшим вариантом здесь будет стремянка или специальные подмости. Так вы убережёте себя от падения и ничего не сломаете.

3. Проверка рабочего состояния.

Следующим шагом необходимо удостовериться, что все детали бороздодела находятся в рабочем состоянии. Бывает, что со временем угольные щетки стираются и тогда нужно сделать замену. При выборе расходного материала ориентируетесь на марку самого инструмента. Желательно, чтобы они были от одного производителя.При замене алмазных дисков, можно не придерживаться этого правила, но нужно учитывать, чтобы их наружный диаметр и посадка чётко подходили к основным характеристикам самого инструмента.

4. Личная защита, техника безопасности.

Перед началом работы со штроборезом необходимо обеспечить личную безопасность.

Что сюда входит:

• защитные очки уберегут ваши органы зрения от попадания частичек пыли и песка
• специальные наушники или беруши обеспечат защиту органам слуха, т.к. звуки штробления достаточно громкие
• обязательное использование защитной маски или респиратора поможет  обезопасить органы дыхательной системы от пыли
• лицевой щиток обезопасит вас от искр и частиц абразива
• спецодежда; также советуем обзавестись предназначенной для этого экипировкой. Она должна быть свободной ( не сковывать движения), из прочного материала, который обеспечит защиту от пыли, песка и грязи

5. Определение размеров.

Для начала необходимо определиться с видом коммуникации, для которой будет прокладываться штроба. Исходя из этого выставляются размеры (ширина и глубина) будущей борозды.Глубина канавки должна быть с запасом, чтобы не тратить время на уплотнение кабеля. Смысл в том, чтобы кабель быстро прятался в штробу без дальнейших поправок и прижиманий. Для одиночного провода или кабеля достаточно 15 мм, для двух и более примерно 30, 40 мм.Ширину выставляем так, чтобы кабель не болтался внутри штробы. Можно делать достаточно широкую канавку, но в этом случае придётся прибивать дополнительные хомуты для кабелей. А это, согласитесь, не очень удобно.Определившись с коммуникацией , настраиваем нужную вам ширину борозды, ставим диски и выставляем глубину.

6. Нанесение разметки.

Для хорошей и ровной штробы необходима точная разметка. Чтобы достичь безошибочности в этом вопросе нужно использовать строительный уровень, металлическую линейку и конечно карандаш. Чертим разметку на стенах с учётом того, что диски будут смещены относительно края, т.е. делаем с запасом. Далее ведём краем штробореза. Этот способ наиболее просто контролировать. Другой способ предлагает прикрепить под нижнюю линию штробы временную рейку. Она будет нести функцию направления и поддерживать сам инструмент.

7. Процесс работы.

Штробу лучше всего прокладывать сверху вниз от потолка, держа штроборез по ходу движения дисков. Так будет меньше нагрузки на спину и руки. Вам будет помогать сила тяжести.  Таким образом, вы не будете уставать, работая на объекте. Исключение составляет запилы к потолку и полу, здесь придётся делать запил снизу вверх.

Захватываем штроборез так, чтобы вам было максимально удобно его удерживать. В процессе можно менять позицию, чтобы тело не затекало. Работаем плавно и медленно, прижимая и удерживая инструмент. Ваша скорость будет зависеть от материала, в котором вы делаете канавки. Главное, не нужно перегружать инструмент, лучше всего не торопиться и чувствовать напряжение хода штробореза.

Если инструмент забился, можно прочистить его зубилом либо перфоратором.

Выбираем достойный инструмент: критерии выбора и ошибки

Качественный инструмент позволяет произвести работу быстро и с высокой эффективностью конечного результата. Перед тем, как покупать инструмент, надо учитывать некоторые важные моменты, которые помогут избежать ошибок и не разочароваться в выбранной модели штробореза.

Перед покупкой следует:

Изучить рейтинг популярных самых лучших моделей штроборезов на торговом рынке.
Учесть стоимость товара: иногда товар по средней цене может быть по качеству лучше дорогого брендового продукта.
Обратить внимание на качество материала инструмента и комплектующих к нему аксессуаров, (+дата изготовления);
Важным фактором при выборе модели штробореза является место хранения товара (он должен храниться в сухих помещениях).
Обратить на характеристику инструмента: вес, габариты, мощность двигателя, описание обработки реза и т.д.
Важны отзывы потребителей.

Способность штробореза выполнять допустимую ширину и глубину борозды – это самый главный критерий при выборе инструмента для ремонта. Допустимая ширина канавки под закладку одиночного электрокабеля в гофре будет 20 мм, а для труб – 45 60 мм. В зависимости от параметров выполняемых работ и целевой направленности нужно выбирать соответствующую модель. Глубину пропила 60 — 65 мм можно считать самой достойной.

Как правильно пользоваться

Техника использования ручного и электрического инструмента похожа, но имеются и некоторые различия. Поэтому изучить принцип работы каждого из них следует отдельно.

Ручным

Для использования инструмента следует также заранее приобрести направляющую.

Вместо неё разрешается взять деревянную доску достаточной длины с ровными краями.

Для начала на поверхность материала следует нанести разметку чтобы знать, где расположить канавки. Затем по этой полосе нужно прикрутить деревянную доску или направляющую. Закрепить её можно при помощи пары саморезов. Здесь не нужна высокая надёжность крепления, поэтому никаких длинных шурупов использовать не надо.

После закрепления доски по ней следует провести лезвием штробореза. Наличие направляющей поможет избежать образования неровностей на канавке. После того, как на материале будут проделаны необходимые углубления, доску можно убирать и продолжать работу без неё.

Если у человека уже есть опыт работы с ручным штроборезом, направляющую можно не использовать, хотя с ней результат получится аккуратнее. Направлять движение реза следует сверху вниз. Пои этом стоит учитывать, что глубина штробы может отличаться на разных участках, поскольку отрегулировать её на ручном инструменте невозможно.

Электрическим

Для каждого покрытия используется собственный пильный диск.

Затем при помощи уровня на поверхность материала наносится разметка.

Линию следует вести таким образом, чтобы канавка получилась слегка в стороне, ведь проводить по отметке придётся боковую часть платформы. Если мастер будет стараться удержать центр штробореза на линии, то итоговая штроба получится крайне неровной. Во время прорезания инструмент следует двигать сверху вниз. Так нагрузка на руки значительно уменьшится.

После того, как две продольные линии на материале будут закончены, следует выбить центральное пространство между ними. Для этого удобно использовать перфоратор или простое зубило. Для более быстрого завершения работы стоит подобрать ширину зубила или насадки для перфоратора так, чтобы она соответствовала ширине пространства между линиями.

Если работа проводится в плохо проветриваемом помещении (ванная комната, санузел), то очень удобно будет использовать строительный пылесос. Его следует подключить к штроборезу при помощи специального шланга. Таким образом воздух будет всасываться вместе с образуемой пылью, из-за чего помещение не испачкается так сильно, а дышать будет значительно проще.

Как работает штроборез: видео-инструкция и советы, как выбрать ручной или электрический штроборез по бетону и газобетону

Прокладка инженерных коммуникаций нередко выполняется скрытой, а для этого приходится нарезать в полу, стенах и потолке неглубокие борозды – штробы. Для устройства этих борозд используют специальный инструмент штроборезы или бороздоделы. В статье имеется о работе штробореза видео, которое подробно иллюстрирует возможности этого инструмента.

Штроборезы позволяют сделать борозды нужной глубины и толщины быстрее, чем другой инструмент. Применение иной технологии заняло бы больше времени и потребовало больших усилий. Не всегда бывает выгодно приобретать инструмент, который нужен всего на несколько часов или дней. В этом случае более выгодна и целесообразна аренда штробореза.

Делаем выбор: штроборез с пылесосом или обычные ручные бороздоделы

Наряду с электрическим выпускается штроборез ручной, основными преимуществами которого являются простая конструкция, малое количество пыли и шума, а также небольшая стоимость. Однако ручной бороздодел не может справиться с прочными бетонными и железобетонными конструкциями и его используют для устройства штроб в легких ячеистых бетонах, например в газобетоне.

Для обработки более прочных материалов следует купить штроборез с электроприводом. Такой инструмент быстро сможет сделать борозды и в кирпичной, и в железобетонной стене. Его конструкция во многом аналогична угловой шлифмашинке. Борозды нарезают дисками по камню или бетону. Внешний диаметр дисков – 150 мм. Принцип закрепления тот же, что и в шлифмашинке.

При работе электрического штробореза образуется много пыли, которую требуется удалить. Это делают при помощи промышленных пылесосов. Большинство электрических штроборезов имеют систему, позволяющие подключить пылесос и откачивать образующуюся пыль. В качестве дополнительных средств защиты рекомендуется применять средства индивидуальной защиты, такие как наушники от шума, очки и респиратор.

Профессионалы предпочитают более дорогие, но и более производительные и надежные штроборезы от компаний Хилти, Макита или Вosch.

Особенно ценятся бороздоделы Hilti, а их высокая цена полностью оправдывается возможностью интенсивной эксплуатации в сложных условиях.

Штроборезы от Sparky Hitachi, Интерскол, Кратон пользуются спросом у небольших компаний или бригад частников. Для домашнего ремонта вполне подойдут более дешевые Зубр, Sturm и Фиолент. Основное преимущества этого класса штроборезов – цена. Они позволяют так же быстро и качественно нарезать штробы, но не способны длительное время работать в интенсивном режиме.

Электрический и ручной штроборез для газобетона и бетона: принцип работы

Самую простую конструкцию имеет ручной инструмент. Его конструкция представляет собой направляющую из трубы с прикрепленной к ней рукояткой и режущей головкой, установленной в крепежный узел. Режущая головка изготавливается из твердосплавных элементов, нередко для увеличения прочности резца используется дополнительное алмазное напыление.

Нарезание борозд происходит при периодических перемещениях резца по намеченной линии. Сначала делают несколько осторожных движений аккуратно намечая будущую направляющую, а затем, прикладывая большие усилия, прорезают материал на необходимую глубину. Если требуется сделать широкую штробу, то прорезают две параллельных борозды, а промежуток между ними сбивают перфоратором.

Электрический штроборез необходимо подготовить к работе. На шпиндель устанавливают два диска, расстояние между ними выбирают исходя из ширины борозды. Фиксацию дисков производят торцевым технологическим ключом. После этого выставляют необходимую глубину штробы (от 5 до 20 мм) и подключают инструмент к промышленному пылесосу.

Для подключения бороздодела и пылесоса от разных производителей иногда требуется переходник, для подключения труб и шлангов разного диаметра.

Если вы не имеете опыта работы штроборезом видео, имеющееся в статье, поможет разобраться в особенностях работы с этим инструментом.

Диск для штробореза: основные виды

Современная промышленность предлагает широкий выбор режущего инструмента для обработки каменных материалов: бетона, кирпича, гранита, тротуарной плитки и т.п.

В зависимости от объема выполняемых задач в качестве привода алмазного круга используется: ручная универсальная углошлифовальная машинка («Болгарка»), ручной штроборез и стационарная отрезная машина.

Алмазные диски для обработки «каменных материалов» обладают рядом преимуществ: долговечность, высокая скорость резания и высокое качество реза.

В общем случае алмазный диск для штробореза по бетону представляет собой «основу» – металлический диск, изготовленный из инструментальной стали. По наружному периметру диска с помощью лазерной сварки закреплены «алмазные резцы».

Алмазные резцы в свою очередь представляют собой алмазную крошку, спеченную в единое целое с металлическим порошком. В центре диска имеется посадочное (точное) отверстие разного диаметра.

В зависимости от назначения и технологии резки, конструкция дисков имеет особенности:

1. Инструмент для «сухой» резки. Представляет собой сегментный диск. Алмазная крошка расположена по периметру инструмента секторами. Между секторами, для локализации тепловых напряжений выполнены технологические прорези, оканчивающиеся технологической радиусной расточкой.
2. Инструмент для «мокрой» резки. Работает в более щадящих условиях, поэтому алмазные резцы расположены по периметру диска сплошной лентой. Для локализации тепловых напряжений, равномерно по периметру диска пробиты отверстия. Обязательное условие эксплуатации – подача воды в зону реза для охлаждения.
3. Инструмент для резки железобетона (армированного материала). Диски этого типа отличаются увеличенной толщиной основы (диска) и увеличенным содержанием алмазов в алмазно-металлической «связке».

Маркировка алмазного диска, как правило, содержит три основных параметра, указанных в миллиметрах:

• Наружный диаметр. Выбирается в зависимости от необходимой глубины реза.
• Толщина диска. Выбирается в зависимости от технологии резки. Указывается в маркировке не всегда.
• Диаметр посадочного отверстия. Выбирается в зависимости от посадочного отверстия шпинделя имеющегося электроинструмента («болгарки», штробореза, УШМ и т.п.

Пример маркировки – алмазный диск Husqvarna D 125/22 UP: наружный диаметр 125 мм, диаметр посадочного отверстия – 22 мм. Толщина диска не указана. Это говорит о том, что диск имеет минимально возможную толщину.
