Столбчатый фундамент: применение, расчет, закладка своими руками

Как сделать столбчатый фундамент своими руками: пошаговая инструкция

Перед началом всех работ необходимо изучить грунтовое основание, определить уровень грунтовых вод, а также произвести качественный расчет необходимого количества опорных столбов, варианта их исполнения. Только потом можно приступать к подготовке строительной площадки.

Видео о том, как можно сделать столбчатый фундамент своими руками:

Расчет

Для того, чтобы грамотно выполнить расчет, можно нанять для этого квалифицированных специалистов, либо воспользоваться специальными компьютерными программами.

Благодаря точному расчету можно получить необходимое количество столбов, их площадь сечения, а также необходимый показатель заглубления. Количество опор расчет обычно выдает минимальное: если выполнить их с меньшим шагом, то это позволит возвести более надежное строение.

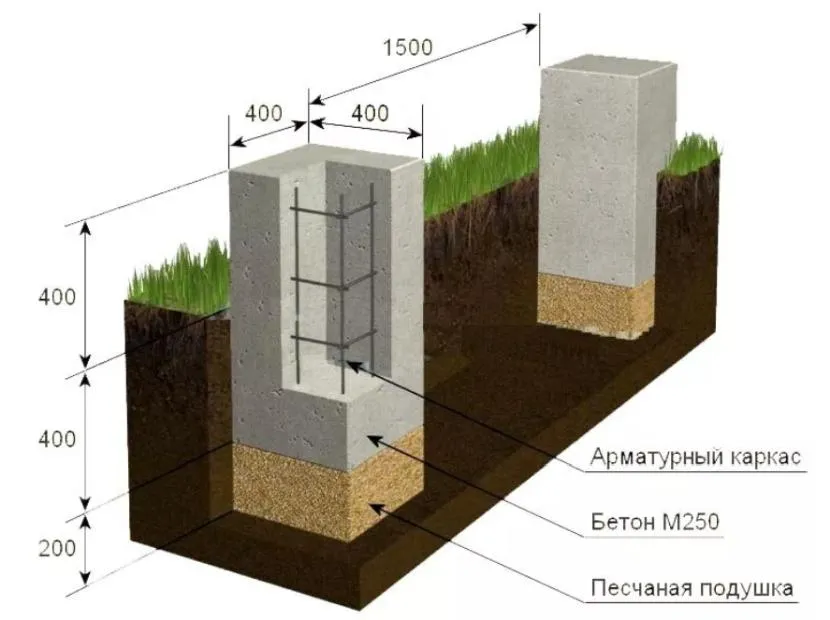

На фото чертежи столбчатого фундамента с размерами:

Земляные работы

Вначале необходимо снять с участка плодородный слой грунта. В среднем, этот размер составляет 20 сантиметров. Далее необходимо обозначить места установки опорных столбов. При помощи бура выполняются скважины определенной глубины и размера. Для более качественного обустройства разметки будущей системы можно воспользоваться геодезическим теодолитом.

Устройство подушки под столбы

Под подушкой подразумевают слой песка, толщина которого обычно не более 30 сантиметров. После засыпки, песок необходимо утрамбовать. В большинстве случаев, для выполнения данного этапа работ используют бревно небольшого сечения.

Песок отводит лишнюю грунтовую влагу от опорных столбов. Далее выполняется бетонный слой, толщиной от 10 до 30 сантиметров. Он служит опорой для будущей конструкции.

Выполнение опалубки

При выполнении опалубки стоит учитывать вид грунта. Если на строительной площадке глинистая почва, то возведение опалубки может не потребоваться, так как глина не обваливается. Если же грунт представляет собой песок, то данная конструкция выполняется из деревянных досок, либо аналогичных плоских материалов. При первом варианте обязательной технологией будет служить укладка рубероида в скважины. Он будет выполнять не только роль стенок, но и гидроизоляции.

Если в качестве материала для опалубки выбирается натуральная древесина, то специалисты рекомендуют тщательно смочить ее водой. В противном случае она будет впитывать влагу из раствора бетона, тем самым ухудшая его качественные показатели.

Армирование

Армирование опорных столбов проводится обязательно, так как именно оно сдерживает нагрузки. Железная арматура нарезается на необходимого размера куски и связывается между собой в каркас

В данном случае очень важно сложить отдельные изделия относительно друг друга. Каркас опускается в скважину строго посередине

Только после этого можно заливать бетон.

Заливка бетона

При заливке бетонного раствора необходимо простукивать опалубку, чтобы удалить лишний воздух и выполнить качественные столбы. Бетонный раствор при стандартном замешивании должен состоять из одной части цемента, двух частей песка, а также трех частей щебня. Столбы необходимо не трогать 28 дней. Только после этого они будут иметь необходимую прочность.

Гидроизоляция

Так как отдельным элементам угрожает почвенная и атмосферная влага, очень важно выполнить качественную гидроизоляцию столбов. От поверхностной влаги конструкцию обычно защищает отмостка

Также можно использовать влагозащитный бетон.

Поверх подушки обязательно следует положить гидроизоляционный слой, который может быть выполнен из рубероида. Стенки ямы также следует защитить гидроизоляционным материалом.

Утепление

Утепление снаружи более распространено, так как оно сохраняет показатели прочности бетона, не пропускает холод внутрь дома, а также является дополнительной зашитой от влаги. Данный этап работ можно выполнить с помощью пенопласта, пеноплекса, а также экструдированного пенополистирола. Слой утеплителя необходимо выполнить на основании и вокруг самих опор.

Формирование фундамента

Формируйте свайное основание на асбестоцементных трубах по следующему алгоритму:

Пробурите, используя садовый бур или специальное оборудование, скважины, превышающие длину сваи на 0,2 м и диаметр – на 0,1 м.
Выполните в нижней части канала расширение, используя ручное или автоматизированное устройство.
Заполните полость песком, сформировав подушку толщиной 0,2–0,3 м, пролейте водой.
Застелите вверх канала полиэтиленовой пленкой или рубероидом для обеспечения гидроизоляции.
Опустите в подготовленную скважину полые сваи, зафиксируйте по периметру арматурой или деревянными планками.
Насыпьте вокруг выступающей части опоры песок, обеспечивающий неподвижность колонны.
Соберите арматурный каркас, используя 4 цельных стальных прутка диаметром 1–1,2 см и закрепив их арматурными перемычками.
Поместите собранную арматуру в асбестоцементный канал, обеспечьте ее неподвижность при заливке с помощью распорок.
Установите, при необходимости, вместе с арматурой анкерные шпильки для фиксации элементов нижней обвязки.
Подготовьте бетонный раствор, смешав цемент, песок и гравий в соотношении 1:2:2, добавьте воду для обеспечения необходимой консистенции.
Заполните предварительно подготовленным бетонным раствором внутренние полости свай.
Обеспечьте возможность достижения бетоном эксплуатационной прочности на протяжении четырех недель.
Проверьте горизонтальность расположения верхних частей опорных колонн, произведя предварительную разметку с помощью строительного уровня.
Гидроизолируйте выступающую часть опоры рубероидом, засыпьте песком и утрамбуйте.
Произведите обвязку из армированного бетона или брусьев, руководствуясь рекомендациями проекта возводимого здания.

Выполняя работы, обратите внимание на следующие моменты:

контроль вертикальности скважин в процессе бурения обеспечивается с помощью уровня, позволяющего определить правильность расположения инструмента после погружения на несколько оборотов;
предотвратить осыпание в скважину почвы поможет рубероид, свернутый при выполнении работ по периметру верхней части канала;
на грунте, содержащем включения мелкого гравия, отпадает необходимость в обустройстве подушки;
обработка до погружения подземной части своей с помощью битумной мастики обеспечит надежную гидроизоляцию опор;
удалить воздушные пузыри из забетонированной опоры можно с помощью глубинного вибратора для бетона или металлического прутка.

Закончив строительство свайного основания, начинайте возводить стены постройки.

Технологические принципы возведения

Процесс обустройства основания включает такие этапы:

установка опорных элементов;
формирование железобетонной связки, деревянного или металлического ростверка;
укладка блочной или кирпичной ленты.

Такое разделение связано с возможностью непрерывного выполнения работ на каждой стадии.

Установка опорных столбов

Заглублять столбы нужно на 30-40 см ниже предполагаемого уровня промерзания почвы. Пошаговая инструкция по монтажу опор описывает такие действия:

удаление растений и выравнивание отведенного под строительство участка;
определение мест расположения свай и конструкции ростверка;
выкапывание или бурение углублений;
обустройство песчаной засыпки, заливка бетонного раствора до уровня нижней опорной плиты;
организация гидроизоляционного слоя, препятствующего разрушению фундамента под воздействием влаги;
монтаж несъемной опалубки или готовых колонн;
сваривание и размещение арматурных каркасов;
заливка бетонного раствора в опалубку или трубы.

При бетонировании учитывают необходимость расширения подошвы сваи до размера, превышающего диаметр самого столба в 2 раза. Заливка раствора выполняется в 2 этапа.

Предварительно обустраивают подошву, выжидают несколько суток. После застывания основания заливают опоры.

Монтаж ростверка

При незначительном заглублении ростверка работы начинают с выкапывания траншеи. Высота бетонной ленты должна составлять 40-60 см.

Процесс строительства включает такие этапы:

Сборка опалубки. Конструкцию сооружают из элементов нужных размеров. На этом этапе используют доски или фанерные щиты. Собранную опалубку покрывают полиэтиленовой пленкой или рубероидом. Такой материал препятствует выведению воды из бетонного раствора.
Изготовление армирующего каркаса. Конструкцию собирают по составленной заранее схеме. Все элементы укладывают в опалубку и соединяют со струнами столбов, выступающими на высоту 30 см. Арматурные прутья сваривают между собой.
Заливка бетона. Смесь укладывают послойно. Работы нужно распланировать так, чтобы все действия были выполнены за 1 день. Надземную часть ленты строят из блоков или кирпича. Это позволяет создать дополнительный защитный слой между подземной и опорной частью основания. Опалубку удаляют через 2-3 дня после застывания бетона.

На последнем этапе поверхности ростверка обмазывают битумной мастикой или покрывают рулонными гидроизоляционными материалами.

Конструктивные особенности

Столбчато-ленточный фундамент представляет собой основу для зданий, в которой подземная часть обустроена по типу столбчатой конструкции. А надземная – по типу ленточного. Ленточная часть опирается на железобетонные столбы.

Столбы устанавливаются ниже уровня промерзания на песчаную подушку. Ленточное основание возводится при помощи армирующего каркаса залитого бетоном.

Применяется такая конструкция при строительстве легких каркасных или деревянных зданий на сложном грунте:

рыхлом;
подвижном;
рельефном;
пучинистом.

Преимущества:

простота в выполнении;
минимум земельных работ;
возможность строить дома на участках с сильно выраженным рельефом;
высокая теплоизоляция за счет отдаления пола здания от почвы;
повышенная устойчивость и прочность конструкции;
такой фундамент обеспечивает защиту от повреждения здания при подвижках грунта и вибрационных воздействиях.

Недостатки:

при данном варианте фундамента невозможно построить дом с подвалом;
сложность проектирования (нужно заказывать проект).

Виды опорно столбчатых оснований

В мелкомасштабном строительстве, при возведении небольших зданий из дерева либо каркасных панелей, к обустройству опорно-столбчатых оснований прибегают достаточно часто.

Рис. 1.1: Опорно-столбчатый фундамент из ФБС блоков Совет эксперта! популярность данного вида фундамента обуславливается его экономичностью как в плане финансовых расходов, так и в плане затрат времени, которое необходимо для создания опорно-столбчатого основания.

Существует несколько видов опорно-столбчатых оснований, каждый из которых обладает своими преимуществами и недостатками. Рассмотрим основные из них:

Кирпичные;

Это наиболее простой вариант, который отлично подойдет для строительства легких домов на плотном грунте (супеси либо сухая песчаная почва) с низким уровнем залегания грунтовых вод. Несущей способности кирпичных стоек будет достаточно для любых хозяйственных помещений и для небольших одноэтажных домиков из дерева.

Рис 1.2: Строительство опорно-столбчатого фундамента из кирпича

Столбчатые опоры из стальных труб;

Забетонированные металлические трубы обладают наибольшей несущей способностью среди всех видов столбчатых опор. Для строительства опорно-столбчатого фундамента используются трубы с толщиной стенки минимум в 4 миллиметра, при обязательным является покрытие труб антикоррозийной грунтовкой по металлу, которая необходима для защиты стали от повреждений под воздействием грунтовых вод.

Столбчатые опоры из асбестовых труб;

Асбестовые трубы в строительстве столбчатых фундаментов используются в качестве наиболее дешевого варианта. При возведении основания трубы заполняются бетоном и при необходимости армируются арматурным каркасом из прутьев диаметром 10-12 мм.

Это важно! Опорно-столбчатое основание из асбестоцементных труб, помимо плотных грунтов, хорошо зарекомендовало себя на рыхлой, склонной к сдвигам почве. Рис 1.3: Опорно-столбчатый фундамент из асбоцементных труб

Рис 1.3: Опорно-столбчатый фундамент из асбоцементных труб

Столбчатые опоры из монолитного бетона;

Для строительства монолитных столбов предварительно создается опалубка из досок, в которую помещается армокаркас и заливается бетон. Для фундаментов данного типа крайне необходимым является наличие уплотняющей подсыпки из песка и щебня, которая будет препятствовать как выталкиваю столбов из грунта в результате морозного пучения, так и усадкам под весом здания.

Рис 1.4: Монолитный бетонный опорно-столбчатый фундамент

Из фундаментных бетонных блоков;

За счет большого размера бетонных блоков такой фундамент можно возвести в кратчайшие сроки (за 1-2 дня), при этом вам не нужно ждать отвердевания бетонного раствора, как в случае с трубными стойками, а к дальнейшему строительству можно приступать уже на следующий день после монтажа фундамента.

Из дерева;

Для строительства опорно-столбчатого фундамента могут использоваться бревна, однако ввиду множества недостатков данного материала (подверженность гниению, воздействиям грунтовых вод и невысокой несущей способности) такой вид оснований встречается достаточно редко.

Рис 1.5: Опорно-столбчатый фундамент из бревен

Что это такое?

Интуитивно понятно, что столбчатый фундамент есть совокупность опор, стоящих под строением отдельно друг от друга. Понять, что из себя представляет этот вид фундаментных конструкций будет проще, если сопоставить его характеристики со свайным типом опоры под дом, который ближе всего по своему внешнему виду. В обоих случаях вместо монолитного основания есть обособленные опорные точки.

Но разница все же есть:

свая может уходить в почву до 5 м, тогда как столб так сильно не заглубляют;
столбы имеют опору только на подошву, а сваи удерживаются еще боковыми гранями;
почти всегда для сооружения с сопоставимыми параметрами сечение свай уступает диаметру столбов;
определенная разница есть и в сфере их использования.

Общими признаками являются геометрия сечения (круг либо квадрат), выделение обособленных опор и (опционально) ростверк. Главные области применения столбчатых подпорок:

одноэтажные постройки индустриального и общественного характера (требуются наиболее массивные столбы);
дома каркасные;
дома, в которых комбинируется каркас и щит;
брусовые и бревенчатые сооружения;
различные ограждающие элементы.

Распространённые ошибки и способы их исправления

Первая типичная ошибка заключается в том, что ростверк после монтажа плохо смыкается с фундаментными опорами. В связи с этим со временем появляются отдельные местные напряжения в конструкции, особенно в зимний период. Это в итоге может привести даже к обрушению сооружения.

Исправить данную проблему поможет добавление в конструкцию ростверка плиты пенополистирола, которую необходимо уложить на дно опалубки во время заливки бетона. Плита будет выполнять амортизирующую функцию.

Вторая типичная ошибка — это закладка фундаментных опор на малой глубине. Следствием может являться значительная усадка опор и уменьшение расстояния между ростверком и землёй, что, в свою очередь, может привести к разрушению фундаментной конструкции.

Много важной и полезной информации о столбчатом фундаменте найдете здесь

Расчет столбчатого фундамента каркасного дома

Исходные параметры для расчета столбчатого фундамента:

тип грунта и перепад высот в месте будущего строительства;
глубина залегания подземных вод;
уровень промерзания грунта;
проект дома (расположение несущих и внутренних стен).

Самым главным противопоказанием для выбора столбчатого фундамента является высокий уровень грунтовых вод. Нельзя допускать, чтобы он подходил ближе чем на 50 см к подошве столбов. Кроме того, столбы обязательно должны быть заложены глубже слоя плодородных неустойчивых органических грунтов.

После исследования грунтов необходимо определить нагрузку, которую дом с фундаментом будут оказывать на несущий грунт, проще говоря, расчёт веса дома. Оценивается примерная масса будущей постройки (точную считать бессмысленно, однако при подсчетах постарайтесь учесть и нагрузки из-за домашней утвари), после чего выбирается вид столбчатого фундамента. Если есть сомнения, то лучше взять более прочный вариант.

Приближенные значения удельного веса для отдельных элементов конструкции

После определения веса дома рассчитываем минимально необходимую суммарную площадь (S) оснований всех столбов фундамента:

S = 1,3×P/Rо ,

где 1,3 — коэффициент запаса надёжности;

Р — общий вес дома вместе с фундаментом, кг;

Rо — расчётное сопротивление несущего грунта, кг/см².

Значение Rо

Значение Rо, называемое ещё несущей способностью грунта, ориентировочно можно принять по таблице ниже:

Примечание:

Значения расчётных сопротивлений даны для грунтов расположенных на глубине около 1,5 метров. У поверхности несущая способность почти в полтора раза ниже.

Рассчитав значение суммарной площади оснований всех столбов, мы теперь можем определить их необходимое число в зависимости от диаметра или размеров сечения.

Расчет столбчатого мелкозаглубленного фундамента на опорных подошвах для моего каркасного дома

Итак, спроектированный мной каркасный дом с мансардой имеет размеры 8 на 8 м, высота потолков 1-го этажа 2.5 м, площадь крыши 108 м2, стены толщиной 200 мм с утеплением пенопластом или минватой (окончательное решение еще не принято).

Для расчета нагрузки возьму следующие параметры массы 1 м2 конструкций:

цокольное перекрытие 75 кг;
чердачное 75 кг;
стены 70 кг;
кровля 30 кг;
снеговая нагрузка 190 кг;
полезная нагрузка помещений (мебель и люди) 210 кг;
фундамент 2500 кг/м3;

При расчете массы стен просуммировал площадь всех стен, включая внутренние перегородки, получив следующий результат: площадь стен первого этажа 121.5 м2, площадь внутренних стен мансарды 41.5 м2. Таким образом, масса всех стен дома равна (121.5 + 41.5)*70 = 11 410 кг.

Площадь перекрытий (цокольного и первого этажа): 8 * 8 = 64 м2. Масса перекрытий 64*2*75 = 9 600 кг.

Полезная нагрузка помещений: 64 * 210 = 13 440 кг.

Масса чердачного перекрытия (мансарда с утеплением): 108 * 200 = 21 600 кг.

Масса снеговой нагрузки (при самых худших условиях): 108 * 190 = 20 520 кг.

Общая масса дома равна примерно 77 тонн.

Масса фундамента (22 опоры): 4 м3 * 2500 = 10 000 кг.

Итого, масса дома с фундаментом составляет около 87 тонн.

Так как по проекту у меня запланирована установка 22 столбов-опор, теперь необходимо определить потребную площадь их основания (грунт: 50 см плодородный слой, далее – 10 см суглинка, ниже – песок с гравием, грунтовые воды расположены ниже 2 м).

Минимально необходимая суммарная площадь (S) оснований всех столбов фундамента:

S = 1,3×P/Rо ,

S = 1.3 * 87 000 (кг) / 3,5 = 32 314 см2

Теперь находим потребную площадь одной опоры: 32 314 / 22 = 1 468 см2, что соответствует квадрату со сторонами 38 см.

Если принять размер опоры 0.6 м х 0.6 м (площадь основания 3600 см2 или 0.36 м2), то суммарная площадь основания всех опор будет равна 7,92 м2, а нагрузка на грунт составит не более 1,3 * 87 000/79200 = 1,42 кг/см2, что обеспечивает необходимую несущую способность фундамента (ведь под подошвами опор у моего фундамента будет насыпной грунт с уплотнением, т.е. R должно быть не более 1,5 кг/см2).

Технические параметры материалов

При изготовлении столбчатых фундаментов немаловажное значение имеют свойства строительных материалов и компонентов, а также правильность их использования

Таблица прочности бетона

Щебень (размолотые и отсеянные до нужной фракции отходы карьерного производства камня) должен быть с однородной структурой, цветом и плотностью. Это относится ко всем видам. Допускается использование гравия — морской или речной окатанной гальки.

Самый лучший кварцевый песок для бетона — это промытый морской или речной.

Металлические изделия — арматура, металлопрокат, не должны иметь следов коррозии, искривлений геометрических размеров и других видов дефектов. Перед употреблением они должны пройти агтикоррозионную обработку.

Виды и этапы строительства столбчатых фундаментов

Столбчатый фундамент прост в изготовлении, недорог и эффективно применяется в строительстве домов и хозяйственных построек.

Столбы бывают из бутобетона, кирпича, бетонных блоков, железобетона. Последние считаются самыми надежными и применяются на сложных пучинистых грунтах. Столбы ставятся по углам стен и в местах примыкания простенков. Между двумя столбами расстояние должно быть не больше 2 метров. Чем тяжелее здание, тем больше требуется столбов. Величина столба должна превышать ширину стены на 10 см.

Минимальный размер столбов, который необходимо выдержать:

монолитный железобетон – 30 см;
столбы из обожженного кирпича – 38 см;
бетонные блоки и бутобетон – 40 см;
каменная кладка – 60 см.

На столбы кладется балка — ростверк, которая скрепляет их между собой, позволяя равномерно распределить вес стены по периметру. Для деревянных построек используют толстый деревянный брус, для каркасных домов применяют металлические балки и трубы. Ростверк связывают со столбами арматурой. Повышенной надежностью обладает монолитный железобетонный ростверк. Пространство между столбами закрывают листами или каменной и кирпичной кладкой, в зависимости от назначения здания и наличия средств.

Если почва глинистая и в ней много влаги, то при низких температурах возникает эффект пучения и грунт выталкивает из себя столб. Для предотвращения этого столбы делают с «пяткой» — утолщением в нижней части. Ширина пятки – в 2 раза шире столба, а высота не меньше 1/3 сечения.

Глубина погружения столбового фундамента в землю определяется тяжестью здания и глубиной промерзания грунта. Для надежности ее следует сделать на 20-30 см ниже точки промерзания.

Монтаж фундамента

Технология монтажа в зависимости от типа фундамента будет разной. Но общая схема того, как правильно сделать столбчатый фундамент, выглядит так:

Подготовительные работы, построение чертежа.
Проведение земляных работ: разметки, рытья ям и траншей.
Заполнение полостей или укладка блоков.
Удаление опалубки и подсыпка песка. Утепление основания, гидроизоляция и монтаж забирки.

Это наиболее общая схема, которая меняется в зависимости от вида и глубины залегания фундамента. Однако первые этапы работы одинаковы для всех.

Подготовительные работы

Перед тем, как начинать строительство фундамента, необходимо составить чертежи.

Пример чертежа фундаментаИсточник 2mdom.ru

На чертежах указывается схема расположения столбов. Обычно они устанавливаются в местах больших нагрузок: по углам здания, в местах пересечения несущих стен, под несущими простенками.

Кроме чертежа, полезно иметь и схему самого фундамента.

Пример схемы фундаментаИсточник prezentacii.org

Когда на руках имеются все необходимые материалы и чертежи, можно приступать к подготовке территории для будущего здания. Первым делом участок очищают от мусора. Затем от периметра будущей постройки отсчитывают два метра и помечают эту территорию шнуром или песком. Это граница, с которой нужно снять верхний слой почвы, чтобы не прорастали растения. Снимать нужно примерно 30 см. почвы. В вырытый котлован насыпают слой песка или гравия.

Затем переходят к этапу разметки. Чертёж переносят на участок земли. Углы здания отмечают столбиками с прибитыми к ним планками из дерева.

Правильность углов обязательно проверяется измерением диагоналей. На планках закрепляют верёвку, которой очерчивают границы здания и местоположение опор.

Разметка фундаментаИсточник sazhaemvsadu.ru

Подготовка ям

В местах, отмеченных под столбы, копаются ямы. Можно сделать это самостоятельно, с помощью экскаватора или механического бура. Ширина и глубина выкапываются с запасом для опалубки и подсыпки.

Ямы под фундаментИсточник banyagid.com

Если ямы глубже, чем 1 м., то они могут начать осыпаться. Чтобы этого не произошло, то её следует копать с откосами и установить распорки из досок. После этого можно укладывать подушку.

Установка фундаментных столбов

После того, как ямы вырыты, можно начинать устанавливать столбы. Сначала укладывают дренажную подушку. Она состоит из слоя песка (10-20 см) и щебня (5 см).

Подушка под фундаментИсточник 1landscapedesign.ru

Во избежание проседания подушку необходимо хорошо утрамбовать.

Дальнейшая технология укладки зависит от типа фундамента.

Дополнительная информация

Хотелось бы отметить, что не менее важным, чем все описанные выше этапы, является осуществление расчетов. Чтобы получить максимально точный результат, вам понадобятся сведения о весе будущей постройки вместе с удельным весом расставленных предметов мебели, а также показатель силы воздействия на опору фундамента.

В расчетах используется информация о том, какие климатические условия преобладают в конкретном регионе, какая отмечается степень промерзания грунта, на какой глубине проходят грунтовые воды. Некоторые характеристики намного проще определить, если руководствоваться специальными информационными таблицами.

В Интернете есть множество онлайн-приложений, с помощью которых можно определить необходимое количество опор, их размеры, площадь сечения, а также несущую способность одного стержня. Если вам нужно определить глубину промерзания грунта, то учтите, этот показатель зависит от температуры воздуха. Чем она ниже, тем глубже промерзание.

Величина заглубления фундамента

Если в регионе, где планируется строительство дома, в зимнее время года ртутный столбик термометра не опускается ниже отметки -5 градусов Цельсия, то разрешается делать мелкозаглубленное основание. Если же сведений о глубине промерзания в определенной местности у вас не имеется, можно обратиться к специалистам или воспользоваться специальными таблицами. Говоря простыми словами, величину заглубления фундамента можно получить путем прибавления толщины песчано-щебенчатой подушки к глубине промерзания почвы.

Ориентировочную стоимость работ тоже можно просчитать, для этого берется не только стоимость строительного материала, но и расходы на его доставку. Если вы планируете обращаться к строительной бригаде, тогда не забудьте прибавить расходы на оплату труда специалистов.

В завершении хотелось бы сказать, что в большинстве случаев грубые нарушения технологии строительства происходят не по оплошности, а по незнанию, или что еще хуже, по причине осознанного пренебрежения правилами в погоне за экономией. Не забывайте перед началом работ проверять качество используемых материалов. От этого зависит прочность готовой конструкции.

Столбчатый фундамент- легко!

Мелкозаглублённый фундамент

На более сложный грунт, подверженный пучению, можно устанавливать Мелкозаглублённый фундамент. Он подходит даже для скальных или песчаных площадок. Его делают из асбестовых, пластиков или металлических труб. Материал значительной роли не играет, потому что основная нагрузка будет приходиться на железобетонный столб.

Диаметр труб нужно подбирать с учётом нагрузок. Для небольших беседок и террас можно использовать трубы с сечением в 100 мм, а для более тяжёлых построек лучше брать диаметр 250-300 мм.

Схема мелкозаглублённого фундамента Источник atlantmasters.ru

Изготовление мелкозаглублённого фундамента более сложное:

Подготовительные работы, разметка. Снятие верхнего слоя почвы и её выравнивание.
Бурение отверстий.
Создание песчаной подушки.
Гидроизоляция.
Установка труб в вырытые котлованы.
Армирование: рифлёная арматура устанавливается вертикально и связывается между собой небольшими прутьями.
Заливка бетона. Схема того, как залить столбы под фундамент своими руками: сначала бетон заливают наполовину. Трубу поднимают на 30-40 см. вверх, создавая подошву, которая будет противостоять пучению. Затем труба бетонируется до конца.

Такая технология обеспечивает большую прочность, хотя сложнее и дороже в установке.

Разновидности столбчатого фундамента

Столбы рассматриваемого фундамента по технологии погружения в грунт могут быть висячими либо подпорными. В первом случае короткие опоры удерживаются в земле за счет сил трения, а во втором – они делаются более длинными, так чтобы основанием упираться в твердый грунтовый слой. Из-за необходимости проводить сложные расчеты и погружать большое количество свай висячий вариант в частном домостроении практически не используется.

По конструктивному расположению ростверка они подразделяется на:

Незаглубленный – ростверковая часть висит на столбах над землей на высоте до полуметра;

Мелкозаглубленный – ростверк погружается в почву на 40–60 см;

Заглубленный – с заложением железобетонной ленты на опорах ниже глубины промерзания на стройплощадке грунта.

Схема мелкозаглубленного основания

Последний вариант дает мало выгоды в плане экономии на стройматериалах. При строительстве загородных домов такое основание применяется очень редко. Чаще всего для коттеджей строители выбирают незаглубленный ростверк, по всей длине висящий на столбчатых опорах. Эта технология исключает проблемы с пучением и позволяет делать ростверковую конструкцию из стального швеллера, что сильно упрощает и ускоряет процесс устройства фундамента.

Какой фундамент для дома обойдется дешевле

Рассматривая, как правильно построить фундамент для частного дома и не тратить больше необходимого, следует учесть вид почвы, вес строения и еще массу характеристик, тогда получится подобрать идеальный вариант.

Наименьшая стоимость и затраты времени присущи столбчатому фундаменту. Но у него есть два существенных ограничения: монтаж только на малоподвижных или неподвижных грунтах и небольшой вес строения. Как итог, для жилого дома или тяжелой постройки он категорически непригоден.
На втором месте сваи, но здесь все зависит от их разновидности. Винтовые самые недорогие из все но подходят для легких строений, буронабивные – для кирпича и бетона, а забивные обеспечивают высокий уровень устойчивости, но очень дорого стоят.
Ленточный фундамент. Незаглубленный и мелкозаглубленный вид обойдутся не намного дороже, чем столбчатый, а лента глубокого заложения отличается самой высокой ценой, благодаря увеличению объема работ и использованию большого количества материалов.
Монолитная плита это самый дорогой вид фундамента, но обеспечивает максимальную надежность на пучинистых грунтах. В некоторых случаях такой фундамент это единственный подходящий для почвы вариант.

Какая стоимость укладки столбчатого фундамента

Стоимость монтажа столбчатого фундамента состоит из расходов на материалы и саму работу. Зачастую, она ниже, чем цена на укладку фундаментной основы других видов, поскольку все этапы работы можно провести самостоятельно. Незаменимым помощником в строительстве фундамента станут бесплатные фото и видео подборки из интернета, где детально показана вся технология возведения зданий. Для подсчета финансовых затрат на строительство фундамента можно использовать онлайн калькулятор столбчатого фундамента, которые есть на нашем сайте.

Особенности и схема конструкции

Столбчатым фундаментом именуют систему опор, соединенных друг с другом ростверком. Столбы располагаются в углах строения, в точках пересечения перегородок, а также на длинных участках. Ростверк чаще выполняется из монолитного бетона, железобетонных блоков, дерева или металла.

Основание столбчатого типа подойдет для глинистой, щебенистой, галечной почвы, крупногравийного песка. Такие конструкции сооружаются на местности с высоким залеганием грунтовых вод, а также точкой промерзания, расположенной ниже 1,5 метров от поверхности земли.

При проектировании фундамента на столбах важно помнить основные параметры такой конструкции. Общая схема подобного основания выглядит следующим образом:

Расстояние между соседними опорами – от 1,5 до 3 метров. Конкретное значение выбирается, исходя из типа грунта и предполагаемой нагрузки.
Глубина залегания столбов – 1 м (для влажных глинистых почв), 70 см (на песчаных и крупнообломочных грунтах) или менее 50 см (на непучинистых скальных породах).
Сечение столбов: 0,4 м (из бетона), 0,6 м (из кирпича), 0,4 м (бутовые).
Ростверк изготавливается из балок с сечением не менее 15×15 см.

Иногда столбчатый фундамент выполняется и без ростверка. Подобная конструкция подойдет для щитовых домиков или срубов. При строительстве кирпичного здания, а также строений из шлакоблоков или облегченного бетона наличие ростверка обязательно.

Особенности технологии

Вариант возведения фундамента с применением бетонных блоков имеет определённые преимущества:

Один из дешёвых вариантов, так как стоимость одного блока в среднем составляет 50 руб. за единицу. При самых простых подсчётах закладка десяти опор потянет затраты на материал не больше 3000 руб.
Сроки осуществления работ довольно малы. При благоприятных обстоятельствах работы могут быть выполнены за 1 – 2 дня.
Существенные преимущества в технологии укладки. Она схожа со способом кладки кирпича. Ответственным моментом является лишь правильно соблюдённая геометрия и уровень опор в горизонтальном направлении.

Проект столбчатого фундамента из блоковИсточник pesthouse.ru

Найти более простой вариант фундамента под лёгкие постройки довольно сложно.

Столбчатый фундамент: типы, плюсы и минусы, материалы, строительство, особенности
