Гидрозатвор для бани своими руками

Подготовка к монтажу водоотвода

Слив использованной воды из бани, если он не связан с применением приямка, осуществляется в два этапа: сначала по внутренней части водоотвода, проходящей непосредственно под баней, затем по наружному участку трубы. Для этого способ прокладки трубы нужно спланировать ещё на этапе создания проекта бани – с разведкой свойств грунта вокруг предполагаемого строительства объекта, расчётом сечения труб, их типа и глубины размещения колодцев.

Проектирование внутренней части водоотвода

Проектирование внутренней части водоотвода напрямую связано с типом устройства сбора воды. Которое, в свою очередь, зависит от устройства пола, который бывает:

• проливной – с лаговой конструкцией. Обустройство такого пола возможно только в регионе с тёплым климатом и с почвой, состоящей из лёгких сыпучих частичек (легкая галька, песок всех видов, ракушечник и т. д.).В дощатом настиле такого пола есть небольшие зазоры, через которые вода скатывается прямо в грунт под установленную на столбчатые опоры или свайный фундамент баню. В регионах с зимами, когда температура опускается ниже нуля градусов по Цельсию, строительств такой бани нецелесообразно.
• Протекающий. Пол из досок, опирающихся на лаги, а лаги, в свою очередь, опираются на нижние венцы деревянного сруба или на опоры несущего основания. Пол слегка наклонный в одну сторону или воронкообразный, с самой нижней точкой обычно в центре помещения, где и монтируется сливной трап. Такая конструкция – оптимальная для бань на столбчатом или сваном фундаменте.
• Не протекающий. Обустраивается на ленточном типе фундамента. Представляет собой бетонную заливную конструкцию с уклоном к одной из стен или в виде пологой воронки к центру пола. В первом случает для вывода воды наружу вдоль стены делают сливной жёлоб, по котором вода и стекает в трап, во втором – такой трап монтируют прямо в толще бетонной стяжки.

Кроме того, сразу делаются предварительные расчёты потребления воды на каждого человека и в соответствии с этим – диаметр труб слива, от которого зависит пропускная способность сливной системы.

В любом случае труба, соединяющая внутреннюю часть водоотвода с наружной, должна иметь небольшой, как минимум 2 градуса, уклон для самотёка воды и невозможности её застаивания ни на одном участке протекания наружу.

Проектирование наружного участка водоотвода

Наружный участок водоотвода – прямое продолжение внутреннего, и обустраивается по тем же физическим принципам: наклон к месту слива не менее 2 градусов, трубы такого же, как внутри (или, по крайней мере, не меньшего) сечения. Сечение же труб, связанное с их пропускной способностью, выбирается по следующим критериям:

Если количество людей, разово посещающих баню в течение примерно 12 часов, не превышает 5 человек, то достаточно трубы сечением 7 см. Если же больше пяти или среди этих пяти есть особенно «рьяные» любители париться, то лучше выбрать сливную трубу диаметром в 11 см.

Контролировать угол наклона сливных труб можно не измеряя градусы наклона, а учитывая разницу уровней каждых последующих участков уложенных труб. Для оптимально стока достаточна разница в уровнях в 2 см на каждый метр, с понижением той части трубопровода, которая ближе к колодцу/септику/канализации.

Советы и рекомендации по эксплуатации

Для моек не используйте гофрированный сифон, несмотря на то, что эти трубы эластичны и компактно укладываются. Минус в том, что в изгибах гофры откладывается мусор, диаметр трубы уменьшается. Его целесообразно использовать для ванны.

Нежелательно воздействовать на гидрозатвор кипятком или горячим маслом — это приведет к трещинам в трубе и, как следствие, образованию протекания.

Для редко используемой сантехники обязательны только сухие гидрозатворы. Если присутствует действие холода на канализацию, не стоит использовать комбинированную поплавковую конструкцию. Современные сифоны изготавливают из полимерных материалов, они не гниют, легко устанавливаются, долго служат. Металлические изделия хромируют, чтобы противостоять коррозии.

Причиной появления запаха в помещении при правильно установленном гидравлическом оборудовании может быть разгерметизация сливных труб, длительно эксплуатируемая канализация, на стенке сосуда которой размножаются бактерии или срыв водной пробки. Для проверки герметичности оборудования необходимо зажженную свечу поднести к отверстию раковины или унитаза. Если пламя не колышется, разгерметизации нет и достаточно залить в канализацию дезинфицирующее средство.

Срыв пробки происходит, если диаметр канализационных труб небольшой, а объем сливаемой воды значительный. В трубах создается разность давлений и жидкость движется в обратном направлении. В этом случае достаточно на 2-3 минуты открыть кран, чтобы вода восстановила затвор в сифоне. Таким образом, проблема с запахом решится.

Устройство слива

По причине того, что на свайном фундаменте в основном сооружаются панельные, каркасные бани либо постройки из сруба, ростверк устраивается преимущественно из бруса или металлопроката.

Организация слива с помощью плитки под наклоном

При этом слив возможно сделать сразу несколькими способами:

• Заливкой плитного ростверка;
• Укладкой на балки асбестоцементного листа с устройством по нему стяжки либо облицовки плоской шиферной плиткой, а требуемый уклон обеспечить за счет разницы в толщине клея;
• Закреплением оцинкованного листа на ростверке с уклоном по направлению к канализационному трапу (для полов из дерева);
• Укладкой на черновой пол мембраны, прикрепленной к обеим боковым поверхностям стен (для деревянных полов).

Устройство слива посредством мембраны

Мембранный слив

Наиболее экономичным вариантом считается выполнение слива посредством мембран ЭПДМ. Конструкция при этом будет такой:

• Лаги чернового пола, закрепляющиеся посредством держателей из металла;
• Черновой пол, который можно сделать из плотно укладываемых досок 25-30 см;
• Утеплитель, в качестве которого используется ЭППС толщиной 80-100 мм;
• Трап, устраиваемый в черновом полу и в утепляющем материале, и вставляемый в слив с сухим гидрозатвором;
• Мембрана, укладываемая на весь периметр. Также ее следует завести на стены по бокам с учетом возвышения чистового пола;
• Лаги чистового настила, закрепляющиеся посредством держателей из профиля;
• Финишное покрытие в виде обрезной доски, которое не рекомендуется жестко закреплять, а прикрепить на шканты 10 мм.

Такое закрепление финишного покрытия позволяет снять доски на любом участке для уборки мусора и очистки канализационного трапа. Для устройства стока воды уклон устраивается прямо в мембране при монтаже. Нижняя часть ЭПДМ прижимается, затем гидроизоляция слегка приподнимается к верху и закрепляется с небольшим натяжением.

Посмотрите видео, как выполняется гидроизоляция слива с помощью применения мембраны и установка крышки сливного отверстия.

Для каркасных бань в целях облицовки стен изнутри необходимо устройство пароизоляции, при этом схема претерпит некоторые изменения:

• Сперва укладывается черновой пол, а утепление его производится точно так же, как и в первом решении;
• Мембрана закрепляется на стенах с небольшим запуском при помощи степлера, для устройства слива создается натяг;
• Каркас стен обшивается пароизоляционным материалом, при этом его нижний край укладывается поверх ЭПДМ – при накоплении влаги будет происходить ее стек на мембрану без разрушения деревянных элементов силового каркаса.

Применение листовых материалов

Создание уклона из керамогранита либо кафеля по листовым материалам обойдется несколько дороже, но сделать его вполне возможно и самостоятельно.

Посмотрите видео, как сделать уклон под слив с помощью плитки.

При этом необходим соблюдать такую технологию:

• Черновой пол устраивается из обрезных досок на лагах;
• В качестве утеплителя используется экструдированный пенополистирол ХР5;
• Сухая стяжка выполняется из асбоцементных листов либо ЦСП;
• Для гидроизоляции применяется мембрана ЭПДМ и обмазка полимерной мастикой;
• Сток устраивается только в виде трапов с сухими гидрозатворами;
• Для облицовки используются кафель либо керамогранит, укладываемые с наклоном по направлению к трапу.

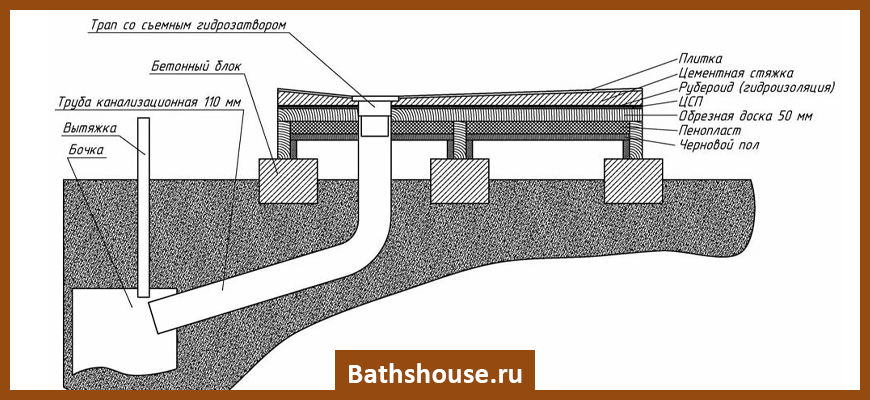

Устройство слива при выполнении стяжки

Конструкция сухого гидрозатвора

Стяжка без покрытия выполняется с целью экономии на отделке. В таком случае потребуются трапы из дерева, укладывающиеся при использовании бани, и убирающиеся по завершении банных процедур для просушки.

Слив при этом устраивается после выполнение двух- или трехслойной гидроизоляции стяжки мастиками, пенетрирующими веществами либо посредством гидростеклоизола. Трапы канализации вмуровываются в фундамент, для чего лучше всего применять сухие гидрозатворы.

Устройство слива при заливке плиты

Плита заливается во время возведения ростверка фундамента. Уклон слива при этом задается прямо по плите, а канализационное отверстие устраивается посредством монтажа в опалубку трубы требуемого диаметра.

Устройство слива при утеплении пола

Организация слива

При выполнении работ наиболее практичным и экономичным вариантом является устройство утепления пола в бане стандартной и всем привычной конструкции меж чистовым и черновым настилами на лагах. Для выполнения гидроизоляции на внизу располагается мембрана, посредством которой и будет осуществляться отведение воды.

Обыкновенный слив с гидрозатвором в банях на свайном фундаменте пересыхает, а в комнаты проникает запах из септиков. При утеплении полов вместо обычного трапа рекомендуется использовать сток с сухим гидрозатвором.

Выполнение гидроизоляции пола

В комнатах бани во время ее использования влажность существенно повышается. Деревянные стены изолируются от влаги посредством пароизоляционных пленочных материалов. В помывочной же вода попадает прямо на пол, при этом эффективность утепления может заметно снизиться. Плитам экструдированного пенополистирола вода не страшна, другие же материалы после вымокания свои теплоизоляционные характеристики теряют.

Существует несколько способов устройства гидроизоляции пола, а вместе с ним и фундамента бани:

• Наплавка рулонных материалов на плиту и обмазка поверхности мастиками (для полов из бетона);
• Укладка на утеплитель и черновой пол прочной мембраны (для деревянных полов).

Слив для обоих вариантов устраивается без каких-либо проблем, но во втором случае нагрев пола будет происходить гораздо быстрее.

Как сделать гидрозатвор для канализации своими руками

Как сделать гидрозатвор своими руками? Самая простая конструкция сифона представляет собой коленный гидравлический затвор, который можно сделать самостоятельно. Для его изготовления понадобится пластиковая труба, которая подбирается по диаметру слива. Ее следует изогнуть в виде буквы U. Далее к верхней части канализационной трубы необходимо прикрепить самодельный сифон, зафиксировав его при помощи муфт.

Диаметр гидравлического затвора может не совпасть с размером патрубка в месте присоединения к канализационной трубе. В этом случае можно использовать переходник в виде пластикового кольца, имеющего два разных диаметра, один из которых должен соответствовать размеру гидрозатвора, а второй – параметрам канализационного слива. Для надежности соединения уплотняющее кольцо следует обмазать силиконовым герметиком.

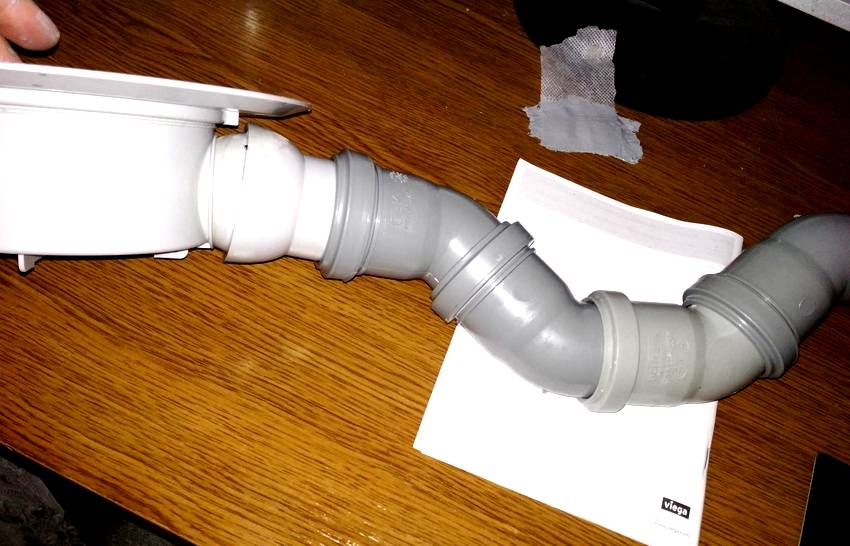

С помощью канализационных уголков можно изготовить своими руками гидрозатвор коленчатого типа

Чтобы создать сухой гидравлический затвор, можно использовать теннисный мячик, диаметр которого немного превышает размер трубы. Затем выполняется камера, в которой он будет находиться. Она соединяется с канализационной трубой. Мячик будет плавать, пока в затворе стоит водная пробка. После полного исчезновения воды мячик, как поплавок, опустится на низ камеры и перекроет сливную трубу.

Такой сухой гидрозатвор можно применять в морозную погоду. Если мячик примерзнет к трубе, проблему можно решить, обработав приспособление горячей водой.

Гидрозатвор является важным устройством для комфортной и надежной эксплуатации сантехнических приборов. Он препятствует проникновению в помещение неприятных запахов из сточной системы. От места установки устройства зависит выбор конкретного типа сифона, который можно с легкостью установить самостоятельно.

Обычный зимний водопровод для бани

Прокладка из воздуха временного водопровода в банном помещении лишь при условии утепления и постоянного использования воды и парилки. Но даже в приятном климате, к примеру, в Сочи в зимнее время случаются морозы, и потому рано или поздно, но этот водопровод перемерзнет. По этой причине все воздушные и наземные варианты можно применять лишь в летнее время, а для зимних дач водопровод требуется укладывать в землю.

Проложенная на глубине 0.5 метров полиэтиленовая водопроводная труба будет оказываться весьма гибкой и эластичной, чтобы выдерживать давление воды, заставшая и без повреждений. Одним чувствительным местом в системе для банного помещения останутся детали арматуры из металла – сгоны и краны, посредством которых по традиции скрепляют отдельные ветки системы.

Полезный совет! Чтобы не было разрушения от пробок изо льда, участок водопровода, сделанный из полиэтилена, который проложен по холодному помещению без отопления, стыкуют муфтами и сгонами из стали, а спаивают встык, в виде единой магистрали.

Если после банного закрытия в трубах остается вода не менее 25% от общего объема, то водопровод зимнего типа из полиэтилена можно стыковать всеми доступными методами, но при этом магистраль требуется утеплять пенополистиролом.

Подготовка в моечной

Вода в моечной попадает на пол, когда купаются с использованием ручных ёмкостей или под душем. В моечной часто обустраивают несколько душевых кабин. Перед отведением воду нужно собрать в одно место. Это главное условие для того, чтобы её можно было отвести. Второе требование — отсутствие застоя воды в самой водоотводящей системе.

Стоит избегать систем, где наполняется емкость, а труба для слива расположена вверху. В подобных случаях вода будет застаиваться, что в теплом климате приводит к появлению запаха в бане. Варианты с накопительными емкостями в самой бане недопустимы, а вот с выносом за ее пределы — часто пользуются.

Любое устройство слива в бане имеет либо воронкообразное углубление, либо наклонную плиту с желобом. Есть вариант комбинирования этих двух способов, когда желоб устанавливается не с краю стяжки, а по центру.

Собирающая система в этой конструкции имеет вид двух скатов.Основной метод получения подобной поверхности — отливка из бетона. Она может быть либо на подготовленном грунте (на подсыпке), либо на плите на сваях, на фундаментной плите, и даже на каркасном полу.

На этапе закладки фундамента во внутреннем периметре сооружают теплую влагостойкую подсыпку из керамзита или щебня.Щебень не является теплоизоляционным материалом, но для этой цели вполне пригоден.

В толщу засыпки закладывают канализационную трубу, открывающуюся в центр. На засыпку заливается стяжка, которая будет отводить воду.

Стяжки с уклоном легче отливать, чем воронкообразные. Их недостаток — требуется больший зазор между чистовым полом и водоотводящей стяжкой. Такая схема рекомендуется для бань со столбчатым или ленточным фундаментом на грунте.

Если фундамент из бетонной плиты или свайный, то оптимальна будет схема с воронкой. Бетонный заливной пол в бане со сливом изготавливается примерно так же, как и обычная стяжка, только вместо разравнивания поверхности ей нужно придать уклон.

Варианты обустройства гидрозатвора

Распространение зловонного запаха там, где есть канализация – не редкое явление. Избавиться от него помогает установка гидрозатвора. Конструкция представляет собой импровизированную водную пробку, которая всегда находится в полости трубы, даже в те периоды, когда баней временно не пользуются.

Основное предназначение устройства – разделять две смежные газовые среды, отсекая поступающие из септика неприятные запахи.

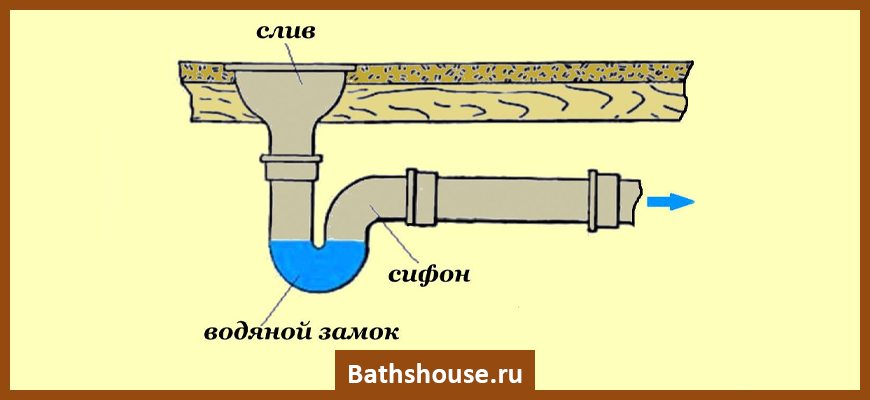

Самый простой вариант гидрозатвора – подключение к трубопроводу U-образного сифона, который сооружают из трех фасонных элементов в виде отводов

Простая в исполнении конструкция имеет один недостаток – при редкой эксплуатации системы жидкость со временем испаряется.

Для таких редко используемых систем лучше устанавливать «сухой» гидрозатвор.

«Сухой» гидрозатвор являет собой сложную конструкцию, оборудованную эластичной мембраной и пружинным механизмом, который перекрывает выход из трубы

Такое исполнение удобно тем, что при поступлении жидкости в систему под действием создаваемого давления клапан опускается, открывая путь потоку, а после его прохождения – возвращается в исходное положение.

За неимением возможности приобрести готовое изделие, подобную конструкцию вы можете соорудить собственными силами.

Основой для изготовления самодельного «сухого» гидрозатвора выступила пластиковая труба D50 мм, которую оборудовали переходником 50/110 мм

Для изготовления гидрозатвора широкий край переходника срезают под углом в 30°. Из плотной резины вырезают круг D 110 мм и фиксируют к месту среза. Готовую конструкцию размещают на выходе трубы из септика.

Укладка плитки

В банях, санузлах и кухнях сейчас отказываются от привычной ранее кафельной плитки. Кафель имеет всего несколько видов цветов. Он заменяется керамогранитом. У керамогранита благодаря технологии полусухого прессования на поверхности могут быть сложные рисунки и практически любые цвета.

Керамогранитная плитка имеет большую площадь (длина стороны всегда больше, чем у кафеля). При укладке стяжка должна быть очень ровной, без пустот между плиткой и стяжкой. Только в этом случае пол будет надежным и долговечным. В связи с этим укладку лучше поручить мастеру. Профессиональная укладка плитки для бань и саун очень важна. Этому посвящена отдельная статья на нашем сайте.

Какую систему слива выбрать

Использование каждой системы практично и удобно. Но при строительстве рекомендуется учитывать:

• место размещения строения, низменность или возвышенность;
• тип почвы на участке, глинистая или песчаная;
• возможность самостоятельного контроля уровня наполнения емкости;
• тип пола в парилке;
• порядок очищения и другие факторы.

Выбор системы слива зависит и от таких факторов, как круглогодичное использование строения, в котором размешена баня, или сезонность. Оптимальным вариантом становится оборудование вывода воды в канализацию. Такой тип в частных строениях встречается в уникальных случаях.

Остальные системы слива предполагают необходимость контроля уровня заполнения емкости для грязной воды. Переполненная емкость становится причиной попадания стоков в почву или в фундамент. Наиболее экологически чистым видом становится отведение стоков в почву, где они постепенно впитываются. Дополнительным местом сбора также становится приямок.

Выбор оптимального варианта основывается на двух наиболее распространенных факторах:

1. Состав грунта, оптимальным становится песчаный грунт с минимальными прослойками глины или полностью без примесей. Такой тип почвы позволяет обойтись при оборудовании системы наиболее финансово доступным дренажным типом. Достаточно только оборудования приямка с дренажным слоем. Особенно удачно, если баня размещена на участке с песчаным грунтом, где водоносный горизонт располагается достаточно низко. Выполняется простая сливная яма своими руками.
2. Когда баня стоит на участке с глинистым грунтом потребуется создание систем с дренажным колодцем или накопительной емкостью. На глине оптимален дренажный колодец. Суглинистые и супесчаные гранты, состоящие из разных типом почвы слоями, требует создания системы с накопительное емкостью. Сточное определение типа почвы определяется при проведении пробного бурения. Данные потребуются как для выполнения сливных сооружений, так и в перспективе при других видах строительства.

Система водоотвода

Вывести воду из подполья бани к месту утилизации позволяет система водоотвода. Состоит из канализационных труб, уложенных в траншею.

Материалы и инструменты

Для проведения работ потребуются:

• наружные канализационные трубы с раструбом;
• пластиковый уголок (переходник) с прямым углом для присоединения к трубе трапа или воронки (в этом случае чаще всего нужен уголок с 60o);
• речной песок;
• совковая и штыковая лопата;
• нивелир;
• рулетка.

Выбор труб

Для наружных канализационных сетей используют трубы из чугуна и высокопрочных полимеров. Чугун прочнее и надежнее. Но для бани не используется. Причин несколько:

• высокая стоимость материалов и работ;
• сложно перевозить из-за веса;
• самостоятельный монтаж исключается: нужны специальные инструменты и опыт работы с ними.

Стандартные пластиковые трубы могут быть оранжевые и серые из разного материала:

• полипропилена;
• ПВХ;
• хлорированного ПВХ;
• полиэтилена низкого давления.

Для бани нужны материалы оранжевого цвета — они повышенной стойкости. (предназначены для наружной канализации) Выбор цветных труб обусловлен несколькими факторами:

• толще при одинаковом внутреннем диаметре с серыми (3,2-3,4 мм против 2 мм), что позволяет выносить большие нагрузки, например, заезд автомобиля на систему;
• многослойные, что увеличивает жесткость;
• хорошо видны при проведении земляных работ рядом с проложенной канализацией, что сводит к минимуму риск повреждения;
• более высокая теплостойкость благодаря большей толщине стенок;
• повышенным эксплуатационным ресурсом.

К недостатком, при этом относительным, можно отнести более высокий ценник — дороже примерно на 20%, что, впрочем, окупается долговечностью.

По диаметру внешняя канализационная система может быть от 50 мм до 150 мм. Все зависит от количества отводимой влаги и нечистот. Так, в небольшой баньке без санузла достаточно 50 мм. В остальных случаях предпочтение нужно отдавать диаметру 100-110 мм.

Рытье траншеи

Траншею можно копать вручную или миниэкскаватором, что довольно дорого. Глубина рассчитывается следующим образом: к точке промерзания нужно добавить толщину трубы, плюс по 3-4 см снизу и сверху. Снизу для песчаной подушки, сверху для перестраховки (точка промерзания является средней величиной, в связи с чем при сильных морозах в бесснежную зиму грунт промерзает на несколько сантиметров ниже).

У траншеи должен быть уклон. При этом, чем тоньше труба, тем он больше. Так, для труб диаметром 50 мм на каждый метр понижение должно составлять 30 мм, диаметром до 110 мм — 20 мм, до 150 мм — 10 мм, более 150 мм — 8 мм.

Вырытая траншея засыпается песком. На него укладываются канализационные трубы. Если вверху нет расстояния между точкой промерзания и верхом трубы, укладывается утеплитель из минеральной ваты или пенопласта. Траншея засыпается вначале небольшим слоем песка, а затем грунтом. После этого утрамбовывается и выравнивается.

Как сделать сухой затвор самостоятельно?

Для того чтобы сделать данное устройство самостоятельно, потребуется пластиковый шарик и прокладка. Шарик должен немного больше, нежели диаметр сточного отверстия.

1. Пластиковый шарик нужно разместить на отверстие стока.
2. После этого надо его закрепить по краям. Фиксация шарика должна быть надежной.
3. Для осуществления данной задачи нужно надеть на канализационную трубу прокладку, которая надежно зафиксирует шарик в трубе. Высота стенки над уровнем сточной трубы не должна быть меньше 5 см.

Во время использования системы шарик всплывает, и вода легко проникает в канализацию. При бездействии конструкции шарик лежит на отверстии стока, чем перекрывает путь канализационным газам.

Сухой вариант

Принцип работы сухого затвора.

Материалы и инструменты:

• пластиковый шарик;
• прокладка.

Сухой гидрозатвор также используется для устранения запаха из канализации. Конструкция и принцип его работы отличаются. В таком устройстве вместо воды применяется сухой материал.

Можно самостоятельно изготовить сухой гидрозатвор. Для этого надо использовать пластиковый шарик, диаметр которого немного больше диаметра трубы стока. Этот шарик кладут в отверстие стока.

Затем его надо закрепить по краям так, чтобы он не сдвигался в стороны. Для этого на трубу надо надеть прокладку. Стенки прокладки будут удерживать шарик в трубке. При этом высота стенки над уровнем трубы стока составляет 5 см.

Функционирует такое устройство достаточно просто. Когда в трубе канализации присутствует вода, шарик всплывает и тем самым мешает прохождению запахов из трубы канализации в воздух. При этом высвобождается сток.

Когда в трубе вода отсутствует, шарик просто лежит на трубе и закрывает выход газов из стока.

Использовать такую конструкцию можно не только в квартире, но и в бане или сауне. Если зимой шарик примерзнет к стоку, то это не приведет к разрыву трубы. В этом случае шарик можно облить горячей водой, при этом лед растает.

Принцип организации гидрозатвора на канализацию.

Гидрозатвор с водяной пробкой перестает работать, если канализацией не пользуются. Если вы отсутствовали в квартире больше месяца и не включали воду, то водяной барьер исчезает и пропускает воздух из канализации.

Поэтому если, например, вы не проживаете на даче зимой, то нужно иногда приезжать туда и открывать кран с водой, чтобы сохранить устройство в рабочем состоянии.

Можно установить готовый гидрозатвор. Существуют следующие виды гидрозатворов для канализации:

• бутылочный;
• трубчатый;
• гофрированный.

Бутылочный гидрозатвор лучше выполняет свои функции. Его можно разбирать и прочищать от засоров в случае необходимости.

При замене деталей данная конструкция очень удобна. В том случае, если вы уронили какие-либо мелкие предметы или украшения в ванну либо раковину, такой сифон удержит нужный предмет.

Трубчатый и гофрированный приборы сделаны в виде гибкой пластиковой трубки. Трубчатый сифон имеет большие размеры, поэтому применяется реже.

Гофрированный сифон имеет меньшие размеры, его можно регулировать, поэтому он пользуется большей популярностью.
