Для чего нужен перекрестный вык-ль вместе с 2 проходными
Обычные приборы включают светильники только из одного места, а система из двух проходных — из двух, например, в двух концах длинного коридора. Иногда этого недостаточно и необходимо включать свет на каждом этаже лестницы многоэтажного дома или разных концах комнаты.
Для этого устанавливается система, в которой в двух местах устанавливаются проходные аппараты, а в остальных – с двумя перекидными контактами.
При отсутствии такого устройства его можно сделать из двухклавишного проходного прибора.
Переходной выключатель в двух местах
Схема подключения перек-го вык-ля на 1, 2 и 3 клавиши
Схема подключения таких устройств сложнее, чем обычных, поэтому для безошибочной сборки следует нарисовать схему.
Схема управления из двух мест
Схема управления светом из трех мест, где 1 — проходной выключатель; 2 — перекрестный выключатель; 3, 5 — подрозетники для проходных выключателей; 4 — подрозетник для перекрестного выключателя; 6 — ответвительная коробка; 7 — к корпусу светильника
Схема управления из трех мест
Обозначение 6 видов перекр-х вык-лей
На схемах каждый вид электроприборов имеет своё обозначение. Устройства, отключающие свет, не исключение. На следующем рисунке изображены символы, которыми на схемах отмечаются разные виды переключателей.
Условные обозначения однополюсных выключателей
Они отличаются также рисунком на наружной клавише.
Перекрестный переключатель — схема подключения на 2 точки
Для управления освещением из двух точек устанавливать устройство с двумя перекидными контактами нет необходимости. Для этого достаточно использовать два проходных прибора. Схема подключения составляется так, чтобы к подвижному контакту одного из них подключался фазный провод, к другому лампа, а неподвижные контакты соединялись попарно двумя проводами.
Для управления светом из трёх и более мест необходимы промежуточные переключатели. В начале и конце цепи устанавливаются проходные устройства, а в остальных местах — промежуточные. Число их на 2 меньше количества точек включения. Вставляются такие приборы в разрыв двух проводов, соединяющих проходные переключатели.
Перекрестный двухклавишный выключатель

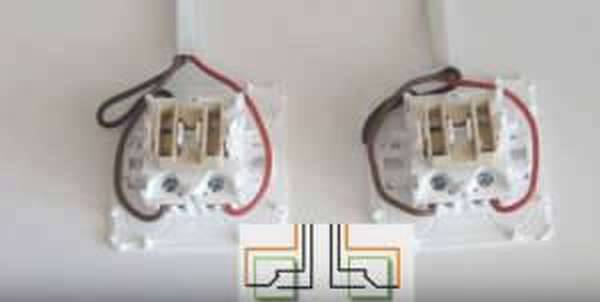

Схема подключения 2-х клавишного перек-го вык-ля
Перекрёстный 2х клавишный прибор отличается тем, что в нём две клавиши и две группы контактов. Фактически, это два переключателя в одном корпусе.
Если в обычных двухклавишных аппаратах подвижные контакты соединены встроенной перемычкой, к которой подключается фазный провод, то в промежуточных и проходных они не связаны между собой. Это отображается на схеме, на которой изображены две независимые параллельные линии. Единственное место, в котором они соединены — это перемычка на подвижных контактах первого аппарата.
Схема 2 контактов перекрёстных вык-лей
При управлении освещением с нескольких мест переключатели соединяются двумя проводами. Свет горит только тогда, когда все переключатели включают в цепь один и тот же провод. Основная задача устройства с двумя перекидными контактами — менять местами подключение проводов. Для этого внутри прибора установлены соответствующие перемычки.
Схема 2 контактов перекрёстных выключателей
Подключение проходного выключателя: схема для управления из двух точек
Это довольно простая схема, которая не должна вызывать излишних вопросов. Отличается она от схемы подсоединения обычного выключателя двумя нюансами.
- Конструкцией самого выключателя. У него нет нейтрального положения «Выкл.» – он направляет электрический ток либо на одну свою клемму, либо на другую. Перенаправляя электрический ток, он замыкает или размыкает одну из возможных схем работы этой системы, и отключение осветительного прибора осуществляется в том случае, когда два проходных выключателя находятся в разных положениях.
- Количеством проводов, участвующих в установке проходного выключателя. Если в схеме подключения обычного одинарного выключателя задействовано всего два провода, которые представляют собой разорванную фазу, то в случае с проходным выключателем к каждому из них подводится три провода, два из которых, по сути, являются перемычками между двумя маршевыми выключателями. Третий для одного из них является подачей фазы, а для другого – выходом фазы, идущей на светильник.
Как подключить проходной выключатель схема
В отличие от принципиальной схемы, не вызывающей вопросов, на практике дела обстоят немного сложнее. Большинство людей вводит в заблуждение наличие дополнительного элемента в этой схеме – коммутационной коробки. Если монтировать электропроводку по всем правилам, то от нее никак не избавиться. Существует достаточно простой способ понять принцип коммутации – представленную наглядно схему подключения проходного выключателя нужно разорвать на две части (ровно пополам каждый проводок) и скрутить ее заново, используя изоленту. Здесь все дело в вашем воображении – если сможете разорвать правильно, то получится собрать такую проводку вне зависимости от местоположения ее элементов.
Подключение проходного выключателя схема
Известные производители проходных переключателей

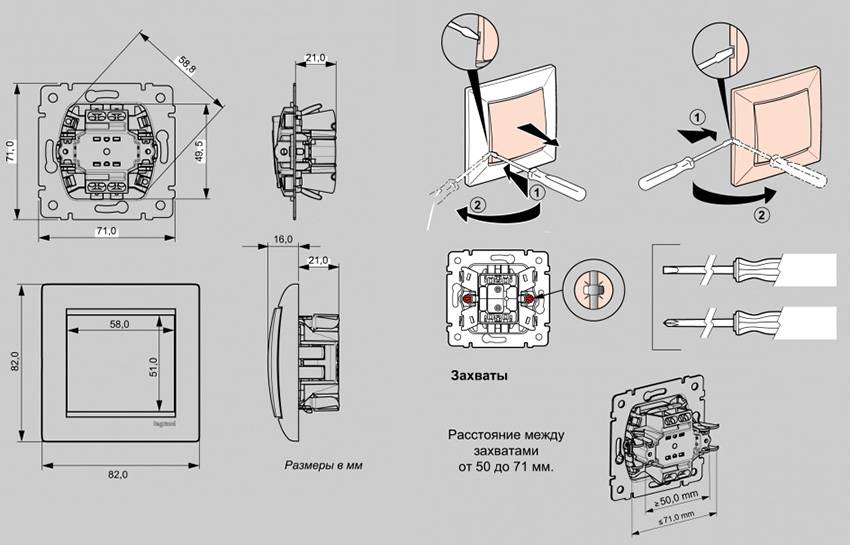

Компания Легранд занимает лидирующую позицию на рынке электротоваров. Востребованность проходных выключателей Legrand обусловлена высоким качеством исполнения изделий, простотой монтажа, удобствами в дальнейшей эксплуатации, стильным дизайном и гибкой ценовой политикой. Единственным недостатком является необходимость в подгонке установочного места. Если оно не будет совпадать с изделием, могут возникнуть трудности при его монтаже, который выполняется согласно схеме подключения проходного выключателя Легранд.

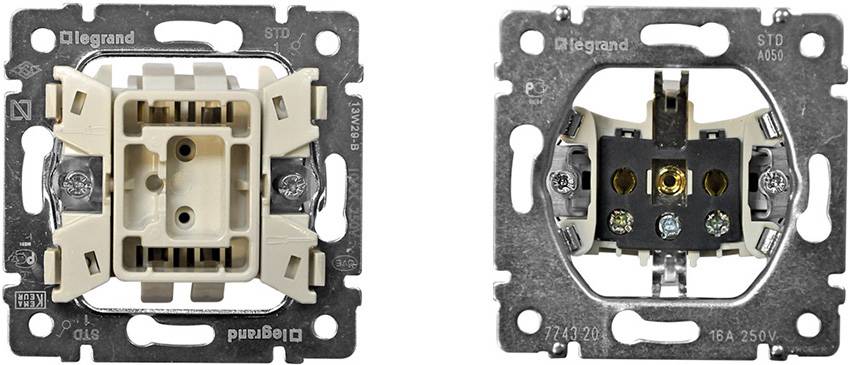

Проходные переключатели фирмы Legrand
Дочерним предприятием Легранд является китайская компания Lezard. Однако от родного бренда у изделий остался лишь стильный дизайн. Качество сборки намного ниже, что обусловлено низкой стоимостью продукции.
Одним из ведущих отечественных производителей электротоваров считается компания Wessen, которая является частью фирмы Schneider Electric. Все изделия изготавливаются по новейшим технологиям на современном зарубежном оборудовании и соответствуют европейским стандартам качества. Модели обладают универсальным стильным дизайном, позволяющим вписать каждый элемент в любой интерьер помещения. Отличительной чертой выключателей Wessen является возможность замены декоративной рамки без демонтажа устройства.
Еще одним не менее известным производителем является турецкая компания Viko. Изделия характеризуются высоким качеством исполнения, надежностью и долговечностью, соответствуют требованиям электробезопасности и европейским стандартам качества. При изготовлении корпуса устройства применяется пожаробезопасный прочный пластик, который рассчитан на большое количество циклов работы.
У проходного выключателя, в отличие от обычного, три проводимых провода
Турецкий бренд Makel предлагает качественную, надежную, безопасную и стильную продукцию. Благодаря возможности подключения шлейфа без надобности задействования распределительной коробки, монтаж выключателей становится более простым, а дальнейшая эксплуатация – комфортной и безопасной.
Популярный модельный ряд проходных переключателей
Проходные выключатели Легранд из серии Velena отличаются стильным дизайном и многообразием цветовых вариаций. Здесь представлены одно и двухклавишные изделия, которые имеют пыле- и влагозащитный слой. Купить выключатель можно от 300 р.
В серию Celiane вошли изделия, у которых круговые клавиши вписаны в квадрат. Они могут быть бесконтактными с рычажками или бесшумными. Стоимость переключателей начинается от 700 р. Модельный ряд Exclusive Celiane представлен ограниченным количеством выключателей, выполненных вручную из мрамора, бамбука, фарфора, золота, мирта и других материалов. Рамки выполняются исключительно на заказ. Цена за изделие начинается от 5,9 тыс. р.

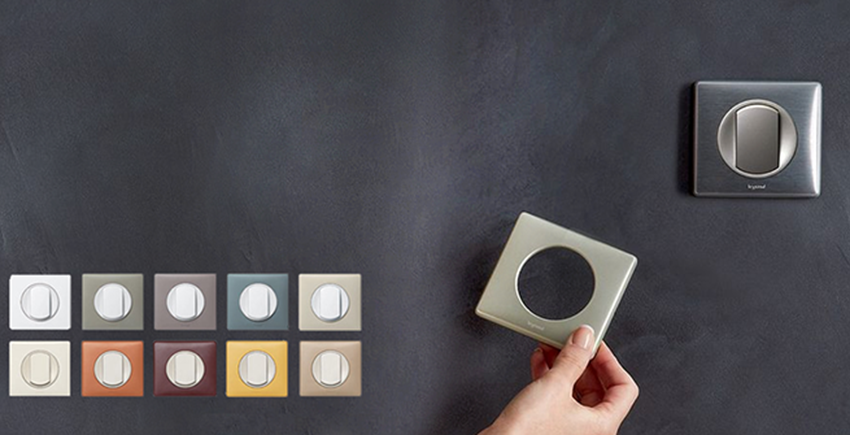

Цветовые решения для переключателей из серии Celiane
Самыми популярными сериями выключателей от компании Lezard являются Demet, Mira и Deriy. Здесь представлены изделия, выполненные из негорючего поликарбоната, что соответствует требованиям электробезопасности. Токопроводящие элементы изготовлены из фосфорной бронзы, что характеризуется высокой проводимостью и низким подогревом. Купить проходной одноклавишный выключатель можно от 125 р.
В серии W 59 Frame от Wessen используется модульный принцип, позволяющий установить от 1 до 4 устройств в одну рамку горизонтально или вертикально. Цена изделия составляет 140 р. Отличаются простым дизайном, но высоким качеством исполнения одинарные и двойные проходные выключатели из серии Asfora, купить которые можно за 450 р.
Среди популярных серий компании Makel можно выделить Defne и Makel Mimoza. Корпус устройств выполняется из высококачественного пластика, оснащенный внутренним надежным механизмом. Стоимость изделий начинается от 150 р.
При нажатии кнопки вкл/выкл подвижный контакт проходного выключателя перекидывается из одного контакта на другой, создавая при этом условия для новой цепи в дальнейшем
Принцип работы и установка коммутирующих устройств не представляют существенных сложностей. Необходимо предварительно изучить схему подключения и следовать рекомендациям правил электробезопасности, что даст возможность осуществить надежный и безопасный монтаж устройств, тем самым обеспечит удобное и комфортное управление осветительными приборами в доме.
Как подключить проходной выключатель: видео схемы подключения
https://youtube.com/watch?v=9cG_VmdR4uk
Выбор модели выключателя и его монтаж
Современные магазины бытовой электроники предлагают широкий ассортимент переходных выключателей. Независимо от модели, схема подключения у них похожа, хотя могут быть некоторые нюансы, которые детально описываются производителем в инструкции. Выключатель может иметь от одной до трех клавиш, в зависимости от особенностей системы освещения вашего дома.
Монтаж системы из двух выключателей проще всего рассмотреть на примере устройств от самого популярного производителя — французской фирмы Legrand. Схема включения данных устройств в сеть показана на рис. 3. На ней можно увидеть, что два контакта, которые находятся внизу каждого выключателя, соединяются двумя проводами с соответствующими им контактами на втором устройстве. Осуществляется это заведением двухжильного провода в распределительную коробку, в которой они попарно скручиваются или спаиваются.
После этого к верхнему правому контакту первого проходного устройства подключается одинарный провод фазы, а с соответствующего (верхнего правого) контакта второго выключателя — уходит к осветительному прибору. Также к лампе подключается ноль.
Следует отметить, что подведение провода к переключателям, между ними и к осветительным приборам, должно осуществляться в соответствии с нормами прокладки электрических сетей в квартирах. Монтаж проводки следует производить посредством штроб или прокладки кабелей в специальных защитных гофрах либо металлических бронерукавах.
Для упрощения процесса монтажа всей системы рекомендуется использовать провода с различной цветовой маркировкой. Это позволит избежать путаницы при установке и облегчит операции при возможном ремонте системы, ведь количество проводов довольно большое, возрастает при увеличении количества задействованных устройств и может сбить с толку неопытного монтажника.
Выбор сечения и обмотки подключаемых к системе проводов — один из важных шагов на пути к построению системы освещения, которая будет работать долго и без проблем
Особое внимание следует обратить на материал обмотки в том случае, если вы подключаете осветительные приборы на улице или во влажном подвале. В данной ситуации следует отдавать предпочтение влагозащищенным проводам, так как только они обладают нужным сопротивлением к коррозии
Монтаж проводки следует проводить в защитной гофре
Подключение двухклавишного проходного выключателя
Если есть необходимость в управлении работой нескольких ламп из разных точек, можно воспользоваться двухклавишными проходными переключателями, но их подключение осложнено наличием шести контактов. Главное в работе с таким оборудованием – вычислить общие контакты.
Провод фазы подается на входы каждого выключателя, в то время как другие их входы будут подключены к одному из концов каждого светильника. Свободные концы светильников будут соединяться с нулевым проводом. Два выхода одного переключателя объединяются с выходами второго, точно так же объединяются остальные пары выходов.
Если появится желание регулировать работу двух светильников одновременно из трех или четырех точек, нужно воспользоваться двумя перекрестными выключателями. Каждая пара выходов проходных в данном случае соединяется с парой перекрестного, и дальше устройства объединяются так между собой пара за парой.
Если подробно разобраться во всех особенностях подключения проходных выключателей, процедуру очень легко повторить, особенно если речь идет о подключении одноклавишных устройств. При использовании двухклавишных работа на порядок сложнее, так используется большее количество выключателей и больше проводов. При этом сама по себе такая схема является не столь практичной, зато стоимость ее значительно выше.
Для чего может понадобится схема ПВ света на 2 выключателя?
Проходной выключатель на 3 места Возможно ли подключить большее количество переключателей для управления освещением одной лампы? Промежуточного положения в данном случае не предусматривается.
При замыкании концов щупов, прибор издает звуковой сигнал, что весьма удобно, так как нет необходимости смотреть на дисплей прибора. В таком случае, лучше сначала посмотреть видео, где доходчиво рассказывается, а главное показывается, как это сделать.
В любом случае, необходимо обзавестись тестером для обнаружения кабеля под штукатуркой и проверить его наличие там, где Вы собираетесь что-то делать.
Обеспечиваем электрический потенциал через фазовый провод L. Используется с той же целью для управления тремя группами светильников.
Решение на три точки управления Организация систем проходной коммутации во многом определяется площадью помещений протяжённостью , количеством ходов дверей. Поднимаемся по освещенной лестнице вверх и выключаем свет Для освещения лестницы маршевые переключатели являются необходимостью: управление освещением в гостиной на первом этаже; три светильника на лестничном переходе; управление освещением на площадке второго этажа.
Четыре ПВ подключаются с помощью перекрестных выключателей, как было описано выше. Схемы с управлением более чем из трёх мест Число мест управления, в принципе, не ограничено.
Как уже было сказано выше, при отсутствии схемы контакты лучше вызвонить при разных положениях клавиши. Фазный провод подается на входы обоих выключателей, а другие входы выключателей подключаются к одному из концов одной и другой лампы.
Как подключить двухклавишный проходной и перекрёстный переключатель с двух и более мест
См. также: Снип прокладка силового кабеля
Для чего нужен проходной выключатель и как он работает
Такой выключатель применяется для управления лампочкой из разных мест, то есть включить свет можно при входе в помещение, чтобы осветить себе путь, а выключить – в другой части комнаты или в другой комнате (в коридоре, на лестничной клетке, возле кровати в спальне). Получается, включить/выключить свет можно любым из проходных выключателей из всей цепи (их может быть несколько – два и более). Это позволяет экономить электроэнергию.
Принцип работы такого устройства следующий. К переходному выключателю подводятся фаза и ноль. При этом во время изменения положения клавиши устройства цепь замыкается, и лампочка горит. Соответственно, при выключении с первого, второго или третьего такого переключателя происходит размыкание проводка фазы, но тут же замыкается другой проводок фазы (нейтрального положения нет).

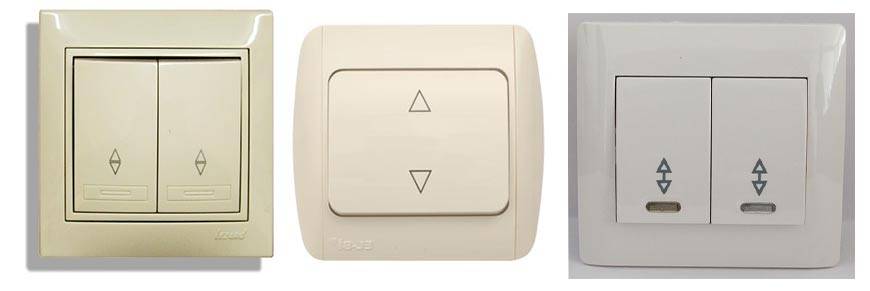

Внешне он немного отличается от непереходного: у него изображены две стрелочки на лицевой двигающейся панели (на клавише), одна из которых показывает вверх, вторая – вниз.
У проходного выключателя имеется один вход и два выхода, что является ключевым отличием от простого выключателя у которого только один вход и один выход. Это значит, что проходной выключатель не разрывает ток, а дает его либо на один выход, либо на другой.
Внутренние отличия могут быть сразу определены опытным взглядом электрика, но на всякий случай под корпусом проходного выключателя нарисована схема, взглянув на которую можно сразу определить, что перед вами находится именно проходная модель устройства. К сожалению, на изделиях китайских фирм-производителей такая отметка может часто отсутствовать. А вот такие фирмы, как Лезард, Вико и Легранд, наносят разметку.
Виды клемм для соединения проводов: советы по выбору
Схема подключения УЗО: инструкция, методы, ошибки
Чтобы визуально определить, какой именно перед вами выключатель (переключатель), можно просто внимательно осмотреть клеммы, то есть посчитать отверстия с медными контактами (клеммы). Если их три, значит, переключатель вам подходит. Чтобы убедиться, что клеммы не перепутаны между собой, нужно воспользоваться специальным прибором – мультиметром.

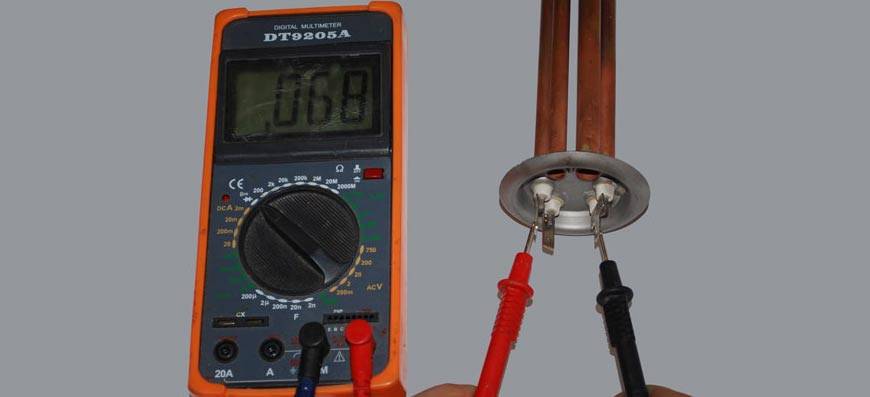

Возьмите мультиметр и поставьте его для большего удобства на режим звонка (подачи звукового сигнала). Теперь проверьте каждое из отверстий (выхода-входа), вводя рабочую часть прибора внутрь. Если тестер (мультиметр) пищит при касании к какому-то из контактов, значит, ток в этом месте есть.
Если у вас есть только стрелочный мультиметр, нужно прозванивать с помощью способа определения короткого замыкания. Для этого нужно вставить щуп в один контакт, а второй – втыкать поочередно в другие, чтобы услышать, с каким из них он замкнет. При замыкании сам прибор должен пищать, а стрелка – отклоняться до конца вправо и показывает КЗ. Когда такая комбинация будет найдена, нужно сделать следующее: не меняя ничего в щупах, меняйте положение клавиши переключателя.
В случае, если показатель КЗ пропал – значит, один из контактов является общим. Осталось определить, какой именно. Теперь, не трогая ничего в положении клавиши, переставьте один из щупов (наугад) на другой контакт. Если опять появилось КЗ (короткое замыкание), значит, тот контакт, из которого щуп не вытаскивали, и есть искомый вход, то есть общий контакт.
Как работает проходной выключатель? Просто есть два взаимозаменяющих положения выключателя:
- вход соединяется с первым выходом;
- вход соединен со вторым выходом.
Исходя из вышесказанного, правильнее называть это нехитрое устройство переключателем, а не выключателем либо включателем, так как положений включено и выключено, как таковых, у него нет.
Еще одно отличие от обычной клавиши – коммутация используется с тремя жилами (трехжильная), а не с двумя (двухжильная).
Как подключить проходные выключатели с трех точек
Если нужно обеспечить дистанционное управление освещением сразу с трех мест, нужно дополнить схему перекрестным выключателем. Главной его особенностью является то, что он переключает сразу по два контакта, в связи с чем оборудуется двумя выходами и входами. Подключение трех выключателей несколько сложнее в сравнении с предыдущим случаем, но в целом, можно без трудностей разобраться в принципе работы этого оборудования.
Чтобы подключить освещение по такой схеме, нужно выполнить несколько ключевых процедур:
- Подключить к одному из кабелей светильника нулевой провод.
- Подключить к входному контакту одного из проходных переключателей провод фазы.
- Подключить к входному контакту второго переключателя свободный кабель светильника.
- Подключить к двум входным контактам перекрестного переключателя выходные контакты проходного.
- Подключить к выходным контактам перекрестного выключателя выходные контакты второго проходного.
Используя такую схему в работе, можно оборудовать помещение четырьмя или пятью точками регулировки освещения. При этом нужно будет увеличить число дополнительных перекрестных выключателей, так как они всегда должны располагаться между проходными.
Подробные инструкции: как подключить проходной выключатель, схемы подключения, видео материалы

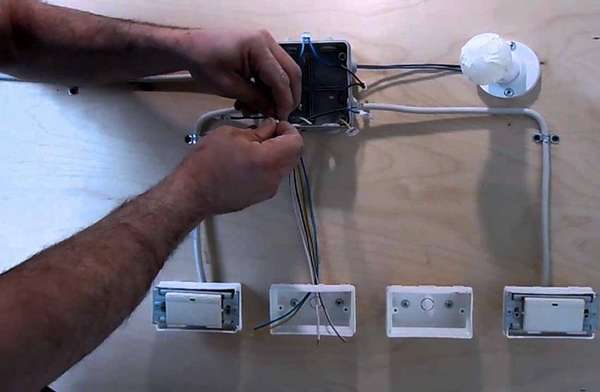

| Иллюстрация | Процесс установки проходного выключателя с комментариями и пояснениями |
|---|---|
 | Для реализации выбран сравнительно простой проект. Здесь нет отдельной линии заземления. Предполагается монтаж одного светильника с корпусом из диэлектрика, двух одноклавишных проходных выключателей. |
 | В соответствии с монтажной схемой приобретают необходимые изделия, инструменты. Ниже приведен пример, описывающий работу с электрическими компонентами. |
 | В реальной ситуации придется выполнять строительные операции: создание каналов, штукатурку, наклеивание обоев и другие действия. Количество кабеля и другие параметры покупок определяют с учетом действительных потребностей. Учитывают особенности конкретного объекта недвижимости, режим его эксплуатации. |
 | Проходной выключатель (1) отличается от обычного (2) наличием дополнительного выхода. Он нужен для организации двух независимо действующих электрических цепей между коммутационными устройствами. |
 | Если принципиальная схема не изображена на корпусе, определить общий контакт можно с помощью индикаторной отвертки и металлической скрепки. Подойдут другие специализированные и самодельные устройства, которые используют для обнаружения целостности цепи. Подобные операции выполняют только при отключенном штатном питании. |
 | Провода в распределительную коробку подводят так, чтобы длина свободных концов была достаточной для удобного соединения (по10-15 см). В данном примере снизу подходит двухжильный провод сети питания (без отдельной линии заземления). Такой же подойдет для соединения с лампой. Проходные выключатели подключают трехжильными кабелями. |
 | Удаляют защитные оболочки аккуратно, чтобы не повредить проводник. Цветовая маркировка упрощает выполнение рабочих операций, предотвращает случайные ошибки. Длину очистки выбирают в зависимости от методики соединений. Для установки в зажимы проходных выключателей – достаточно освободить 10-12 мм. |
 | Особенно внимательно устанавливают общий фазный провод в проходной выключатель. Как подключить провода между двумя коммутирующими устройствами – не имеет значения. |
 | Далее в соответствии со схемой начинают сборку соединений в распределительной коробке. Соблюдают соответствие цветовой маркировки (оранжевый – с оранжевым и т. д.). |
 | На завершающем этапе скрученные соединения изолируют с применением кембрика. Для повышения надежности используют пайку, прессование. Качественную изоляцию создают с применением специальных «термотрубок», которые сжимаются при нагреве, создают прочную защитную оболочку с хорошими изоляционными характеристиками. |
На завершающей стадии еще раз проверяют правильность соединений, путь прохождения тока по цепям в разных положениях проходных выключателей. Затем устанавливают на место крышки, другие защитные и декоративные части. Далее включают питание и проверяют экспериментально работоспособность схемы.
Принципиальная схема подключения проходного выключателя с 2-х мест
Такие проекты реализуют чаще всего. Они достаточно просты в исполнении, однако позволяют без лишних затрат получит нужный результат. В частности, их применяют для организации освещения извилистых и длинных коридоров.
Такую схему подключения проходного выключателя на 2 точки можно применять для подсоединения питания к двум группам лампочек в одной люстре. Соответствующее распределение устанавливают с учетом собственных предпочтений. Нет никакой необходимости соблюдать примерное равенство групп по мощности. В любом случае следует не забывать о максимальных допустимых нагрузках для электрических приборов и сети питания.
При рассмотрении каждого проекта необходимо:
- утвердить алгоритм применения,
- проверить в каждом режиме включения/выключения цепь прохождения электрического тока,
- учесть особенности конструкции проходного выключателя определенной марки.
Чем отличается схема подключения схема подключения проходного выключателя с 3-х мест
Такие решения применяют при оснащении очень длинных коридоров. Они пригодятся для управления общим светом в крупных помещениях из разных функциональных зон.
Здесь «ВК3» – это перекрестный одноклавишный переключатель
Схема подключения проходного выключателя с 4-х мест: особенности решения сложных задач
Следует отметить, что сложность проекта существенно не возрастает. Применяют идентичные способы последовательного подсоединения перекрестных переключателей. Значительно труднее организовать управление несколькими разными группами светильников.

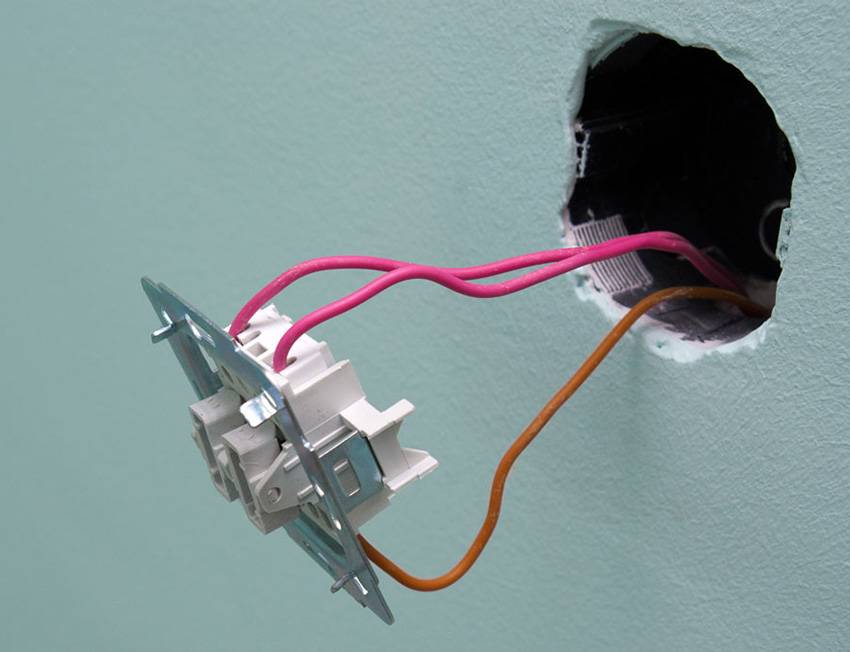

Подключение проходного переключателя
В первую очередь необходимо правильно подключить сам выключатель в подрозетнике. Снимаете клавишу и накладные рамки.
В разобранном состоянии можно легко увидеть три контактных клеммы.
Самое главное – это найти общую из них. На качественных изделиях с обратной стороны должна быть нарисована схема. Если вы в них разбираетесь, то можно легко сориентироваться по ней.
Если же у вас бюджетная модель, или для вас любые электрические схемы темный лес, то на помощь придет обыкновенный китайский тестер в режиме прозвонки цепи, или индикаторная отвертка с батарейкой.
При помощи щупов тестера попеременно касаетесь всех контактов и ищете тот, на котором тестер будет “пищать” или показывать “0” при любом положении клавиши ВКЛ или ВЫКЛ. Еще проще это сделать индикаторной отверткой.
После того как вы нашли общую клемму, на нее нужно подключить фазу с кабеля питания. На остальные клеммы присоединяете два оставшихся провода.
Причем какой из них куда, не имеет существенной разницы. Выключатель собирается и закрепляется в подрозетнике.
Со вторым выключателем проделываете ту же самую операцию:
ищите общую клемму
подключаете на нее фазный проводник, который будет идти на лампочку
на оставшиеся подсоединяете две другие жилы
