Катушка на 220 вольт: схемы подключения
Для управления работой магнитного пускателя используется всего две кнопки – кнопка «Пуск» и кнопка «Стоп». Их исполнение может быть различным: в едином корпусе или в отдельных корпусах.
Кнопки могут быть в одном корпусе или в разных
У кнопок, выпускаемых в отдельных корпусах, имеется всего по 2 контакта, а у кнопок, выпускаемых в одном корпусе – по 2 пары контактов. Кроме контактов, может присутствовать клемма для подключения заземления, хотя современные кнопки выпускаются в защищенных корпусах, которые не проводят электрического тока. Выпускаются также кнопочные посты в металлическом корпусе для промышленных нужд, которые отличаются высокой ударопрочностью. Как правило, они заземляются.
Подключение к сети 220 V
Подключение магнитного пускателя к сети 220 V наиболее простое, поэтому имеет смысл начать ознакомление именно с этих схем, которых может быть несколько.
Напряжение 220 V подается непосредственно на катушку магнитного пускателя, которые обозначены, как А1 и А2 и, которые располагаются в верхней части корпуса, что видно из фото.

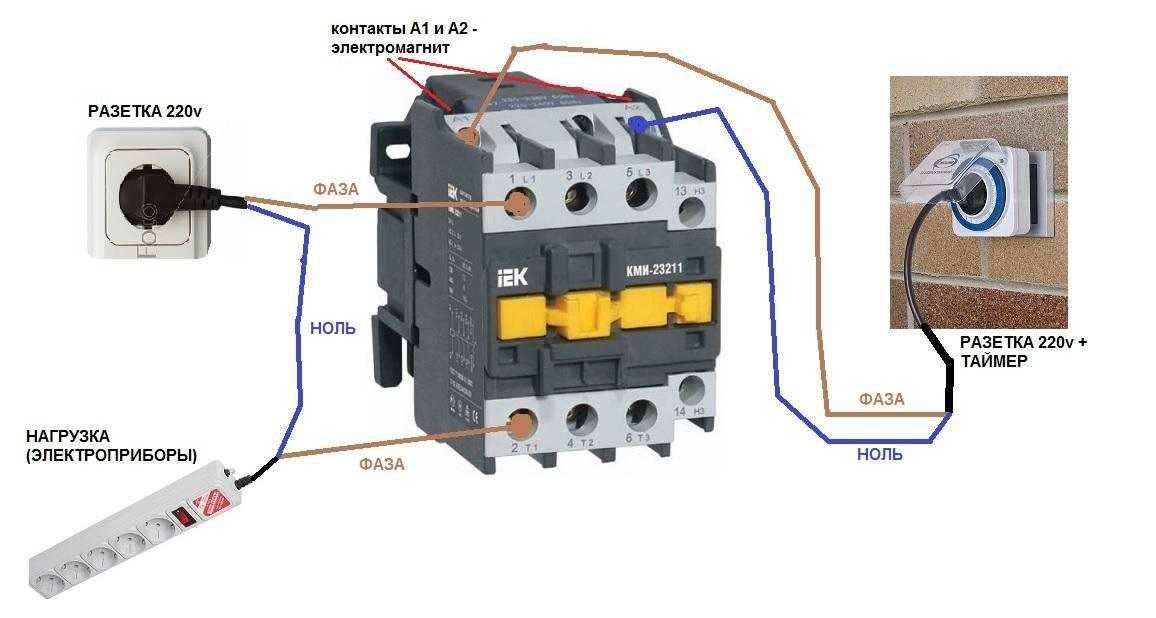

Подключение контактора с катушкой на 220 В
Когда к этим контактам подключается обычная вилка на 220 V с проводом, устройство начнет работать после того, как вилка будет включена в розетку 220 V.
С помощью силовых контактов допустимо включать/отключать электрическую цепь на любое напряжение, лишь бы оно не превышало допустимые параметры, которые указываются в паспорте изделия. Например, на контакты можно подать напряжение аккумулятора (12 V), с помощью которого будет управляться нагрузка с рабочим напряжением 12 V.
Следует отметить, что неважно, на какие контакты подается управляющее однофазное напряжение, в виде «нуля» и «фазы». В данном случае, провода с контактов А1 и А2 можно поменять местами, что никак не повлияет на работу всего устройства
Вполне естественно, что подобная схема включения используется крайне редко, поскольку требует прямой подачи напряжения на катушку магнитного пускателя
При этом существует масса вариантов включения, с применением реле времени или сумеречного датчика, подключив к силовым контактам например, уличное освещение. Главное, чтобы «фаза» и «ноль» находились рядом
Вполне естественно, что подобная схема включения используется крайне редко, поскольку требует прямой подачи напряжения на катушку магнитного пускателя. При этом существует масса вариантов включения, с применением реле времени или сумеречного датчика, подключив к силовым контактам например, уличное освещение. Главное, чтобы «фаза» и «ноль» находились рядом.
Использование кнопок «Пуск» и «Стоп»
В основном, магнитные пускатели участвуют в процессе работы электродвигателей. Без наличия кнопок «Пуск» и «Стоп» такая работа связана с рядом трудностей. В первую очередь это связано с особенностями работы электродвигателей, которые зачастую находятся на значительном удалении. Кнопки включаются в цепь катушки последовательно, как на рисунке ниже.
Схема включения магнитного пускателя с кнопками
Подобный способ характеризуется тем, что магнитный пускатель окажется в рабочем состоянии до тех пор, пока будет нажата кнопка «Пуск», что очень неудобно. В связи с этим, в схему включаются дополнительные (БК) контакты магнитного пускателя, которые дублируют работу кнопки «Пуск». При включении магнитного пускателя они замыкаются, поэтому после отпускания кнопки «Пуск» цепь сохраняет свою работоспособность. Они обозначены на схеме, как NO (13) и NO (14).
Схема подключения магнитного пускателя с катушкой на 220 В и цепью самоподхвата
Отключить работающее оборудование можно только с помощью кнопки «Стоп», которая разрывает электрическую цепь питания магнитного пускателя и всей схемы. Если в схеме предусмотрена другая защита, например, тепловая, то в случае ее срабатывания схема также окажется не работоспособной.
Питание для двигателя берется с контактов Т, а подается питания на контакты магнитного пускателя, под обозначением L.
В этом видео подробно рассказывается и показывается, в какой последовательности подключаются все провода. В данном примере использована кнопка (кнопочный пост), выполненная в одном корпусе. В качестве нагрузки можно подключить измерительный прибор, обычную лампу накаливания, бытовой прибор и т.д., работающие от сети 220 V.
Как подключить магнитный пускатель. Схема подключения.
Watch this video on YouTube
Степень защиты
Лучше всего в работе показывают себя приборы со степенью защиты IP54. Их можно использовать во влажных и очень пыльных помещениях. Без проблем можно его установить на открытом месте. Но если монтаж производится внутри шкафа, то достаточно использовать устройства со степенью защиты IP20. Чем выше числовой индекс, тем в более жестких условиях может производиться эксплуатация прибора – это применимо к любому электрическому устройству. Обязательно нужно учитывать и такие факторы:
- Наличие теплового реле, при помощи которого производится отключение нагрузки при превышении максимального тока потребления. Особенно актуально использование такого прибора при управлении электродвигателями.
- Если имеется функция реверса, то в конструкции присутствует две катушки и шесть контактов. По сути, это пара пускателей, совмещенных в одном корпусе.
- Обязательно нужно учитывать износостойкость прибора, особенно если очень часто включается и отключается нагрузка пускателем.
Не последнее место при эксплуатации любого устройства, в том числе и электромагнитного пускателя 220В, занимает человеческий фактор. Неквалифицированные работники способны сломать всю цепь управления, так как они не знают, как правильно работать на оборудовании. Если сработала тепловая защита, то включение производить сразу же нельзя. И нельзя заново запускать двигатель — сначала нужно проверить, не заклинил ли мотор, нет ли короткого замыкания в цепи питания.
Обычно мы видим это устройство в виде аккуратной коробки с двумя кнопками: «пуск» и «стоп». Если снять верхнюю крышку, внутри обнаружится коммутатор довольно сложной конструкции, который может выполнять несколько задач (как по очереди, так и одновременно).
Это электромагнитный пускатель. Возникает вопрос: а зачем создавать сложные электротехнические устройства, если нужно всего лишь замкнуть два (или больше) контакта? Есть кнопки с фиксацией, рычажные включатели, защитные автоматы, рубильники. Рассмотрим типовое применение магнитного пускателя: включение мощной электроустановки (например, асинхронный электродвигатель).
- Необходима мощная контактная группа с дугогасителями, соответственно потребуется большое усилие для смыкания контактов. Ручной привод будет достаточно громоздким (использование классического рубильника не всегда вписывается в эстетику рабочего места).
- Ручными переключателями сложно обеспечить оперативное изменение режима работы (например, изменение направления вращения мотора). Устройство магнитного пускателя позволяет собрать такую схему подключения.
- Организация защиты. Любой автомат с аварийным отключением не рассчитан на многократное включение. Назначение (пусть и не основное) магнитного пускателя не только многократно производить коммутацию, но и отключать цепь питания при перегрузках и коротком замыкании. При этом, у него есть неоспоримое преимущество перед иными коммутаторами. Отключение необратимо: то есть, после аварийного размыкания контактов, или кратковременного прекращения подачи энергии, рабочие контакты не возвращаются в положение «ВКЛ» по умолчанию. Принцип работы магнитного пускателя подразумевает только принудительное повторное включение.
Советы и хитрости установки
- Перед сборкой схемы надо освободить рабочий участок от тока и проконтролировать, чтобы напряжение отсутствовало тестером.
- Установить обозначение напряжения сердечника, которое упоминается на нем, а не на пускателе. Оно может быть 220 или 380 вольт. Если оно 220 В, на катушку идет фаза и ноль. Напряжение с обозначением 380 – значит разные фазы. Это является важным аспектом, ведь при неверном подсоединении сердечник может сгореть или не будет запускать полностью нужные контакторы.
- Кнопка на пускатель (красная)Нужно взять одну красную кнопку «Стоп» с замкнутыми контактами и одну черную либо зеленую кнопку с надписью «Пуск» с неизменно разомкнутыми контактами.
- Учтите, что силовые контакторы заставляют работать или останавливают только фазы, а нули, которые приходят и отходят, проводники с заземлением всегда объединяются на клеммнике в обход пускателя. Для подсоединения сердечника в 220 Вольт на дополнение с клеммника берется 0 в конструкцию организации пускателя.
А ещё вам понадобится полезный прибор — пробник электрика, который легко можно сделать самому.
В статье подробно рассказано о нескольких способах обновления BIOS на материнской плате Asus.
Теперь вы точно подберете идеальный ноутбук для работы или учебы!
Данная статья описывает преимущества SSD накопителей для приложений и игр. Также здесь выполняется сравнение между достоинств данного накопителя с устаревшим аналогом.
В статье речь идет о том, как отремонтировать пластмассовый китайский электрочайник.
Электронный микроконтроллерно управляемый блок с энкодером, для формирования нужного сопротивления путём переключаемых реле резисторов.
Времена, когда коммутация трехфазных асинхронных электродвигателей осуществлялась посредством ручных рубильников, давно миновали. Им на смену пришли более совершенные устройства — магнитные пускатели.
Данное устройство позволяет дистанционно управлять рабочими процессами электрооборудования, обеспечивая высокий уровень электробезопасности.
В последнее время пускатели все чаще используют для удаленного управления мощными потребителями электроэнергии: компрессорными установками, насосами, системами кондиционирования, вентиляции и т.п. Одно из новых применений — внедрение в системы управления освещением, сигнализацией.
Конструктивно современные магнитные пускатели состоят из двух частей:
- Cтационарно закрепленной нижней части и блока контактов, который перемещается по полозьям.
- На верхней части устройства имеется 4 контакта — 2 нормально замкнутых и 2 нормально разомкнутых.
При включении напряжения на катушку магнитного пускателя якорь моментально притягивается к сердечнику, замыкая тем самым силовые контакты и вспомогательные, которые подают в систему управления сигнал о запуске или отключении устройства.
Посредством возвратной пружины при снятии напряжения с катушки все контакты размыкаются (возвращаются в первоначальное положение). Пускатели можно использовать как на постоянном, так и на переменном напряжении. Самое главное, чтобы оно не превышало рекомендованных производителем параметров.
Классический вариант подключения магнитного пускателя предполагает использование двух кнопок управления: кнопки «Пуск» и кнопки «Стоп», которые последовательно включают в цепь подачи фазы на разъем магнитной катушки. Они могут быть размещены как в отдельных корпусах, так и в общем корпусе (так называемый кнопочный пост или кнопочная станция).

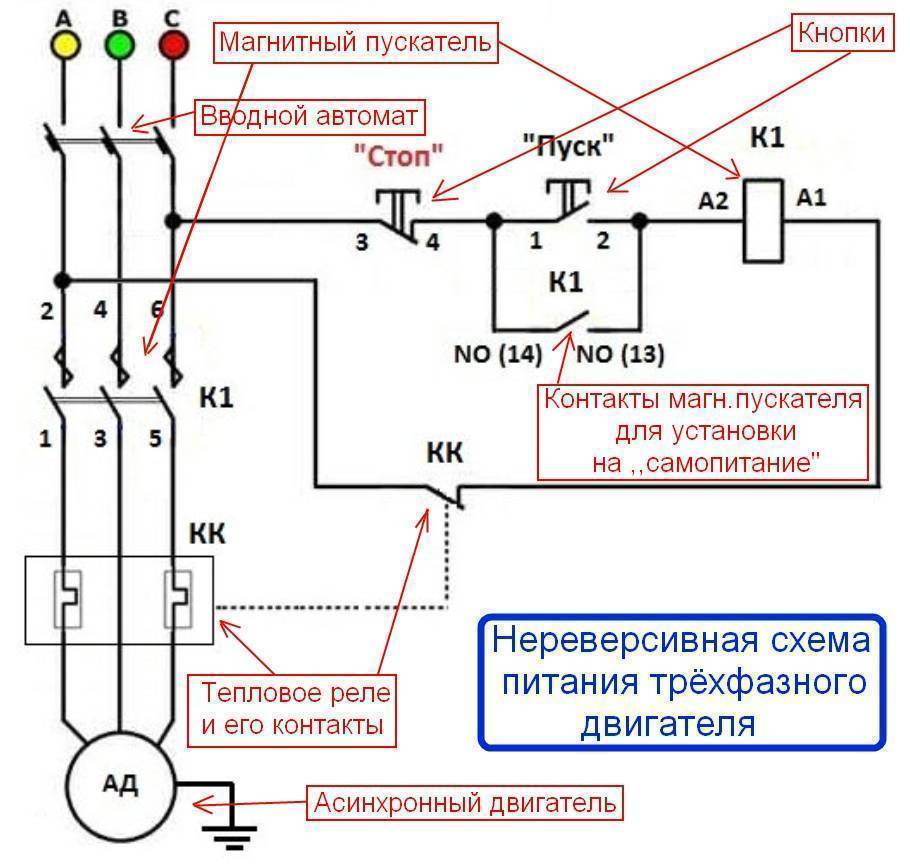

Вот так выглядит схема самого простого подключения:
