Изобретение графа или сэндвич трубы для дымоходов

Преимущества и недостатки

К достоинствам такого дымохода относится несколько характеристик:

• полностью устраняется возможность образования конденсата от разности температур при достаточном слое теплоизоляции;
• поток нагретых отработанных газов движется равномерно. Такая характеристика позволяет увеличить уровень тяги в топке;
• устраняется возможность травм и ожогов;
• возможность прокладки трубопроводов без слоя дополнительной теплоизоляции;
• внутренние поверхности гладкие, практически с зеркальной поверхностью. Это позволяет снизить возможность образования на стенках толстого слоя сажи, грязи, поэтому чистить такие дымоходы потребуется реже;
• возможность прокладки дымоходов от кирпичных труб с помощью таких деталей.

К недостаткам относится несколько пунктов:

• использование 2 слоев металла и теплоизоляции увеличивает массу конструкции;
• требуется организовывать много мест крепления трубопроводов.

Но такие недостатки, по мнению pechnoy.guru, можно назвать достаточно спорными. Вес таких конструкций не превышает массу кирпичной трубы и никак не больше дымоходов из стальных, толстостенных труб. Но в сравнении с обычными, сэндвич трубы дороже.

Разновидности

В продаже имеются разные виды сэндвич труб, обладающие собственными специфическими особенностями и рабочими качествами. Они отличаются по размерам и прочим показателям, как техническим, так и геометрическим.

В первую очередь, следует разделить сэндвич дымоходы по материалу:

• оцинкованная сталь;
• нержавеющая сталь.

Дымоходы из оцинкованной стали обладают меньшими возможностями по сравнению с нержавеющими моделями. Они довольно быстро ржавеют, обладают высоким коэффициентом теплового расширения (соединения быстро выходят из строя). Соответственно, у сэндвич труб из оцинковки значительно короче срок службы и не столь привлекателен внешний вид.

Монтаж дымохода из сэндвич труб

По типу монтажа:

• вертикальные (внутренние);
• боковые (наружные).

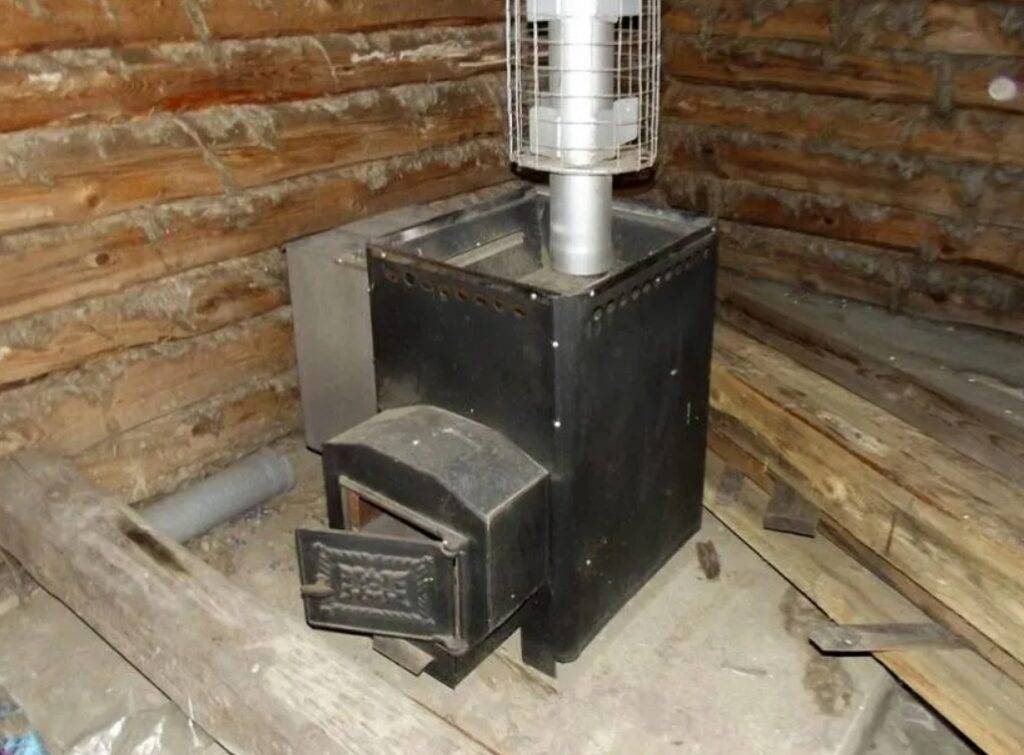

Сетчатая банная каменка

Вертикальные дымоходы выводятся из печи и сразу же поднимаются вверх. Они проходят сквозь перекрытие и кровлю, для чего приходится делать соответствующие отверстия и затем изолировать их с помощью разных материалов и методик. Сэндвич труба отличается безопасностью, но участки прохода в любом случае положено тщательно изолировать — этого требуют нормы СНиП и правила пожарной безопасности.

Боковые дымоходы отличаются от вертикальных — их выводят через стену на улицу (для этого используется специальный горизонтальный отвод), после чего через колено поднимают вертикально вверх. Такая труба удобна при осмотре соединений — с улицы она видна практически полностью и хорошо освещена. Нет нужды лезть на темный чердак и рассматривать соединения, потом подниматься на кровлю и снова проверять состояние верхней части дымохода.

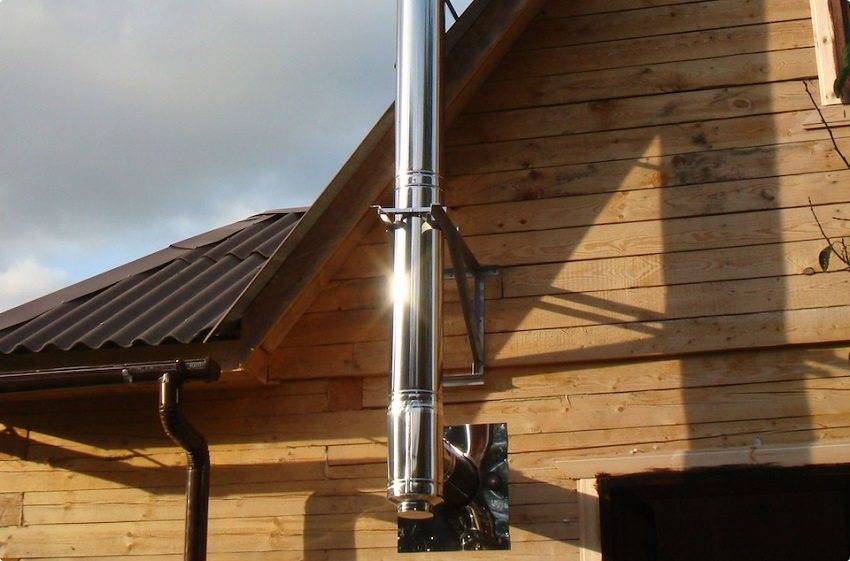

Боковой дымоход в бане

По типу сборки:

• по дыму;
• по конденсату.

Первый вариант — когда верхняя труба соединительным элементом надевается на нижнюю часть. Выход дыма производится так, что неплотности соединений не вызовут его проникновения наружу. Однако в таких условиях конденсат, стекающий по внутренней поверхности, может попасть в щель и намочить теплоизолятор. От этого минвата теряет свои рабочие качества.

Способы соединения труб «по дыму» и «по конденсату»

Размеры сэндвич труб определяются по диаметру внутреннего элемента. Наибольшей популярностью пользуются модели 100-120 мм. Толщина теплоизолятора может составлять от 2 до 10 см. Чем она больше, тем меньше риск избыточного нагрева труб. Однако, с возрастанием толщины теплоизолятора увеличивается вес дымохода.

Из каких частей состоит уличный дымоход?

Как уже было сказано, самые популярные и самые надежные из уличных – это сендвич-дымоходы. Стандартная гильза для прохода труб должна выводиться через дерево с особенно тщательной огнезащитой, которую может обеспечить только сендвич-технология. При этом в месте перехода через стену никаких стыков труб не должно быть! Итак, из каких частей состоит обычно уличный дымоход, который выводят через стену? Это:

• Трубы;
• Тройники;
• Колено для изгиба трубопровода в нужном направлении;
• Опора для дымохода;
• Хомуты. Расстояние между хомутами при креплении к стене: 60-100 см;
• Тройник с ревизией, т.е. дверкой для прочистки дымохода;
• Сборник конденсата с носиком за его удаления.

Устройство дымохода из сэндвич труб

Такие системы представляют собой конструкцию, в основе образованую с помощью двух контуров, которые между собой в свою очередь разделяются ощутимым слоем утеплителя. Как правило, изоляционный слой составляет около 50-60 мм.

Базальтовая теплоизоляционная скорлупа для дымоходов

Изоляцию используют из таких материалов:

• Базальтовая вата.
• Минеральное волокно.

Среди основных преимуществ или даже качеств таких материалов, можно отметить невероятные огнестойкие характеристики, высокую устойчивость к воздействиям химических реагентов и осадков.

Контур изнутри зачастую берется за основу только из металлов «нержавейки», состав которой может включать в некоторых случаях даже молибден. Наружный контур многие производители стараются сделать из обычного оцинкованного металла. Это делается для того, чтобы уберечь конструкцию от воздействия холодных температур, ведь не секрет, что именно оцинковка отлично справляется даже с большими перепадами минусовых показателей. Сэндвич труба для дымохода в таком случае обладает увеличенными износостойкими характеристиками и может служить даже в северных районах.

Сэндвич труба имеет трехслойную структуру, в середине находится изоляционный материал

Что касается утеплителя, то здесь все банально просто, им «обертывается» внутренняя труба, поверх чего после вставляется металлический кожух из оцинковки.
Учитывайте тот факт, что дымоход труба сэндвич должна обязательно быть оборудована специальным зонтиком, которым предотвращает засорение системы и попадание влаги.

Кроме того, особых условий требует к себе не только конструирование оголовка, но и соединения всех отрезков, которые обязательно должны быть хорошо за герметизированы. Устанавливается сэндвич труба для дымохода независимо от положения котла, разрешается внутри и снаружи здания. При монтаже нужно учитывать особенности крепления и расположения отрезков, их расположение по отношению к предыдущему отрезку. Подробней о технологии укладки, будет немного позже.

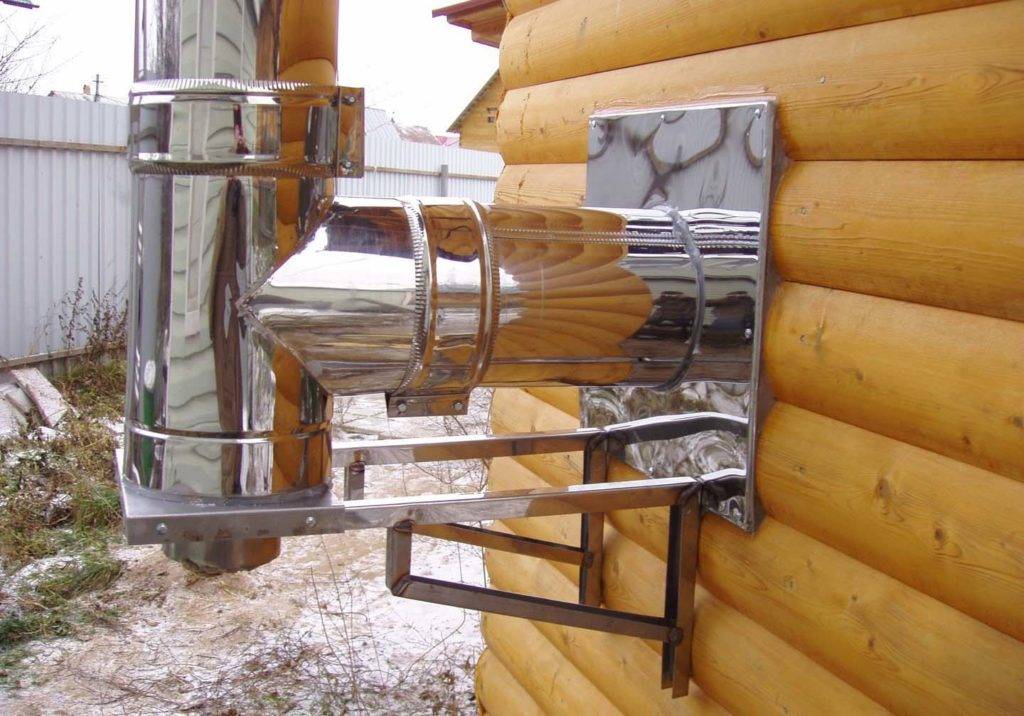

Установка дымохода снаружи здания

К монтажу дымохода снаружи помещения прибегают, чтобы избежать загромождения внутреннего пространства и при невозможности проделать отверстие в кровле (межэтажном перекрытии). Монтаж начинается также, как и при установке дымохода внутри дома. Установив стартовый фитинг, прикрепляют к нему горизонтальную трубу или прибегают к использованию колена с нужным углом поворота.

В стене потребуется проделать техническое отверстие, через которое будет пропущена секция дымоотвода. Проводится эта операция таким образом:

1. Аккуратно разбирается небольшой участок для обустройства технического отверстия.
2. Дабы обеспечить надежность крепления секции дымохода, дополнительно укрепляется место вокруг нее. Для этого можно воспользоваться деревянными брусками или купить в строительном магазине специальные элементы.
3. Укрепив отверстие для перехода, приступают к монтажу дополнительно оснащенного полозьями кронштейна, чтобы облегчить прохождение трубы.
4. Производится соединение с кронштейном тройника (переходника). К этому элементу будут подсоединяться с двух сторон трубы канала.
5. Стену вокруг прохождения дымохода прикрывают фанерным листом. К фанерному слою производят крепление асбестового листа, накрываемого полосой оцинкованного металла.
6. Предусматривая возможность возникновения коррозии, крепежные элементы вскрываются лаком, используемым для металлической поверхности.
7. Пропустив через отверстие секцию дымохода, оставшееся свободным пространство заполняют слоем теплоизоляционного материала толщиной порядка 150 мм.
8. Выведенный на внешнюю сторону здания конец трубы завершают тройником с глухой заглушкой в нижней части. При необходимости под выведенный наружу участок подводится опорная консоль.
9. Предваряя начало вертикальной сборки канала дымохода, на поверхности стены устанавливаются кронштейны, расстояние между которыми не превышает двух метров. Как производить монтаж, какие крепежные элементы подобрать для проведения решают, исходя из того, что представляет собой обшивка или материал постройки. Высотные работы потребуют применения лестницы, возможно – подъемного крана. По мере установки конструкции ее устойчивость поддерживается надеванием специальных колец-обручей, являющихся частями кронштейнов.
10. При возвышении конструкции над кровлей на полутораметровую высоту стоит озаботиться установкой дополнительных растяжек, чтобы обеспечить большую устойчивость.
11. Завершается установка закреплением оголовка.

Конструкция сэндвич-трубы устроена таким образом, что нижнюю часть внутреннего контура вставляют «по дыму», исключая его проникновение в окружающее пространство. Верхнюю часть выполнили так, чтобы последующее подключение труб происходило «по конденсату», не допуская его попадания в слой утеплителя. Стекание конденсата происходит без проникновения внутрь конструкции сэндвич-трубы.

Проведение монтажа сэндвич-трубы собственными силами представляется вполне возможным. При этом следует помнить о недопустимости ошибок и пренебрежения пожарной безопасностью. Герметично собранная и прочно установленная конструкция из правильно подобранных материалов при своевременно проводимом несложном обслуживании гарантированно прослужит, по крайней мере, полтора десятилетия.

Особенности установки дымоходов

Двустенные сэндвичи решают проблему образования конденсата на стенках дымохода в холода за счёт утеплителя, включённого в конструкцию. Такая изоляция предотвращает образование сажи на внутренней поверхности и увеличения срока эксплуатации.

Чтобы облегчить монтаж сборной конструкции, выпускаются фасонные части для соединения, поворота канала и других функций.

Разновидности элементов для сборки

1. Основная протяжённость дымохода выполняется отрезками длиной в 1 и 0,5 м.
2. Горизонтальные участки (лежаки) соединяются при помощи ревизионных тройников для ликвидации засорённости трубы.
3. Тройник для сбора конденсата и очистки внутренней полости устанавливается в начале вертикального участка канала. Часто это происходит сразу после выхода дымохода на наружную сторону здания. Один из выходов тройника выполняется открывающимся на резьбе для удаления конденсационной влаги.
4. Уголки для устройства поворота дымохода на 90º изготавливаются из материалов трубы и утепляются прослойкой изолятора.
5. Компенсатор для плавного изменения линейных размеров сэндвича при перемене температур. В высотных зданиях устанавливается на каждом перекрытии, а в одноэтажных над перекрытием.
6. Конструкция примыкания к кровле разработана как один узел и служит для оформления выхода канала дымохода на кровлю.
7. Узел для устранения протекания в выходном отверстии кровли. Монтаж выполняется вокруг дымохода.
8. Наконечник, чтобы предохранить отверстия канала от мусора, снега и пыли.

Особенности монтажа

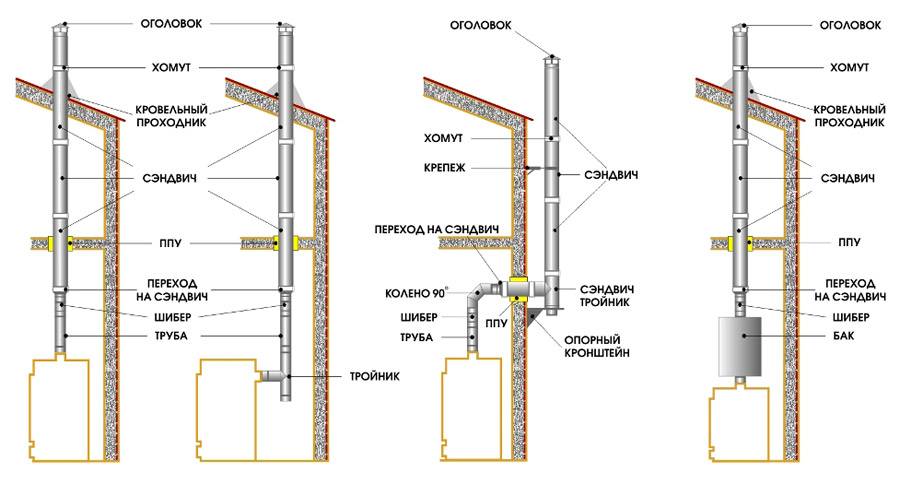

Схема сэндвич дымохода и комплектация проходного узла

Дымоход из сэндвич панелей должен не только обладать соответствующими характеристиками, но и быть установленным по всем «канонам» технической документации и правил

Некоторые из особенностей мы приведем ниже, на них нужно обращать внимание в первую очередь. Итак:

• К патрубку запрещается подключать напрямую сэндвич. В противном случае произойдет, так называемое «спекание» утеплителя и превращение его в камень с последующей потерей свойств.
• Учитывайте особенность размещения в деревянных домах. Даже с учетом двойного покрытия, внешние стенки имеют особенность нагреваться, поэтому слой теплоизоляции от огнестойких материалов не менее 250 мм., а, от пожароопасных не менее 450 мм.
• Сборка должна производится по схеме, чтобы верхняя часть канала вставлялась в нижнюю. Таким образом, вы уберегаете конструкцию от попадания внутрь неё влаги и прочих химических реагентов, образованных во время сгорания и образования конденсата. Что касается соединения «лежачих» участков, то используется схема стыковки сэндвич трубы для дымохода «по дыму». То есть, первая входит во вторую.

Монтаж дымохода через стены

Пошагово компоновка сэндвич- дымохода через стены делается так:

1. Рассчитывается расстояние трубы, которая будет проходить сквозь стену.
2. Рассчитывается скат крыши и тройник
3. Короб, который монтируется, наполняется изолятором.
4. Герметизируется проходной узел, должна быть видна только прокладка
5. Крышка закрывается небольшим декоративным лючком.
6. Стыки обрабатываются пеной-герметиком.
7. Из дымохода в крайней точки монтируется ревизия.
8. Проверяется с помощью уровня, угодно должен быть 90 градусов.
9. Через каждые 1,4 метра дымоход фиксируется кронштейнами,
10. Шов должен быть повернут в сторону дома

Элементы

Для создания конструкции сэндвич дымохода первоначально нужно использовать трубы соответствующего вида и хороший высококачественный теплоизоляционный материал. Но, не стоит забывать и о более мелких элементах устройства:

• проходник крыши сэндвич дымохода – данная часть дымохода должна отвечать стандартам европейского качества и высоким уровнем прочности;
• проход через кровлю сэндвич дымохода мастер флеш – этот элемент отвечает за герметичность и гидроизоляцию «соединительного шва». Крепить его не сложно, главное хорошо зафиксировать элемент;
• хомуты для сэндвич дымоходов – этот элемент может быть выполнен как из нержавеющей стали, так и из латуни. Главное, чтобы он плотно прилегать к трубе и хорошо фиксировал ее;
• сэндвич сетка на дымоход – применяется для дымоотводящих конструкций для печей и каминов. Также нередко используется для каменок. Имеет высокую термальную прочность;
• искрогаситель на дымоход сэндвич – эта часть не менее важна для создания дымохода типа сэндвич, потому как она по сути «отвечает» за безопасности. При наличии таковой можно не беспокоиться о возможных возгораниях. Читайте обзор видов дымохода для камина.

Устройство сэндвич-дымохода и назначение

Трубы-сэндвич для дымохода состоят из элементов:

• внешней оболочки из стали (легированной или оцинкованной);
• внутренней герметичной трубы, сваренной в среде защитных газов;
• теплоизоляционной прослойки (например, базальтовой ваты толщиной от 0,025 до 0,1 м);
• соединительных элементов, позволяющих устанавливать участки трубы требуемого размера или конфигурации;

• усилительных колец, предотвращающих температурные деформации внешней оболочки.

Печные трубы типа «сэндвич» отводят горячие продукты сгорания в атмосферу. За счет изоляционного слоя внешняя часть магистрали не прогревается до температур, опасных для деревянных конструкций дома. Из-за пониженного теплообмена уменьшена скорость охлаждения газов, что снижает риск образования конденсата на внутренних поверхностях и падение тяги. Трубы-сэндвич для дымохода из нержавейки имеют круглое сечение и гладкую внутреннюю поверхность без впадин и щелей, предотвращающую формирование нагара и накапливание капель воды.

Особенности дымохода «сэндвич»

Сэндвич-дымоходы из нержавеющей стали представляют собой готовые конструкции, не требующие доработки перед сборкой. Производители выпускают соединительные колена и дополнительные элементы, позволяющие собрать трубопровод для отвода дыма своими руками. На внешней части предусмотрены полусферические выступы и сужения и расширения для плотного соединения.

Достоинства сэндвич-дымоходов

Дымоход, проведенный через крышу или снаружи дома, имеет свои плюсы и минусы. К преимуществам относят простоту монтажа, устойчивость к воздействию высоких температур (до +850°С) и агрессивных сред, а также безопасность эксплуатации. Недостатками являются высокая цена элементов и ограниченный ресурс деталей (не превышающий 12-15 лет из-за постепенного разрушения теплоизоляционного слоя и сварных швов).

Срок службы сэндвич-дымохода 12-15 лет.

Принцип работы

При горении топлива в печи образуются газы, которые вытягиваются в атмосферу через дымоход-сэндвич, выполненный из нержавейки. За счет формирования тяги в камеру сгорания поступает свежий воздух, поддерживающий горение. Газы, проходя через трубы для дымохода «сэндвич» не нагревают внешнюю часть, изолированную от внутренней прокладкой из базальтовой ваты.

«Плюсы» сэндвич дымоходов

Преимущества сэндвич-дымоходов из нержавеющих труб:

1. Простая оперативная установка.
2. Сравнительно небольшая (если сравнивать с каменными дымоходами).
3. Малый вес.

Нержавейка — это металл, который не боится коррозии, имеет длительный срок службы. Температура выходящих по трубе газов имеет прямую связь от вида котла, и топлива. Этот фактор также стоит учитывать при проектировании. Чем выше температура, тем больше нагрев трубы. Приведем базовых цифры нагрева труб от разных тепловых источников:

1. Печь, камин 340 — 660 градусов.
2. Банная печь 420 — 720 градусов.
3. Газовый котел 125 — 210 градусов.
4. Котел, работающий на угле 520 — 730 градусов.

Рекомендуется помнить, что древесина может иметь повышенную пожароопасность. Если элементы из дерева находятся вблизи отопительного прибора, они могут обуглиться и вспыхнуть уже при двухсот градусов по Цельсию. Если длительное время дерево регулярно подвергается большому нагреву, оно может воспламениться уже при 175 градусов. Подобную информацию следует учитывать во время разработки проекта и расчете труб из сэндвич дымохода, рекомендуется полностью исключить вероятность возникновения воспламенения. В монтаже подобных элементов нет мелочей, по статистике до восьмидесяти процентов всех пожаров в частных домовладениях происходит неверно спроектированных дымоходов.

Стыки

Огромное внимание следует уделить стыку дымохода и деревянных блоков. В помещении участок примыкания деревянных элементов и трубы в верхней части — это одна из самых важных точек

По принятым нормативам от внутреннего элемента дымохода до деревянных элементов должно быть 38 — 40 см. Весь промежуток заполняется негорючей субстанцией. Если невозможность сделать дополнительное пространство, то его следует дополнительно нарастить. Иногда промежуток можно сократить до 24-28 см, сделать это можно только тогда, если сами деревянные блоки защищены. Такие деревянные блоки как:

• лаги;
• обрешетки;
• стропила.

защищаются с использованием оцинкованного листа металла.

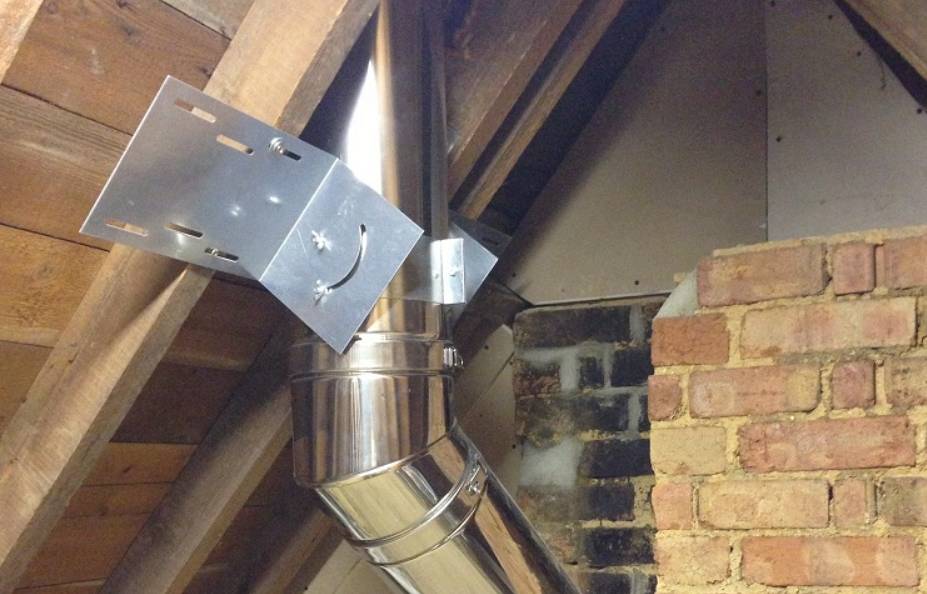

Стык дымохода из нержавейки с деревянной стеной

Делается дополнительно прокладка асбестового полотна толщиной от 5 до 10 мм. Оцинковка не допускает распространение открытого огня, она регулирует равномерное распределение инфракрасного излучения, идущего от трубы. Для сравнения, если дымоход сделан из стали, то расстояние до деревянных конструкций увеличивается до полуметра (это минимум).

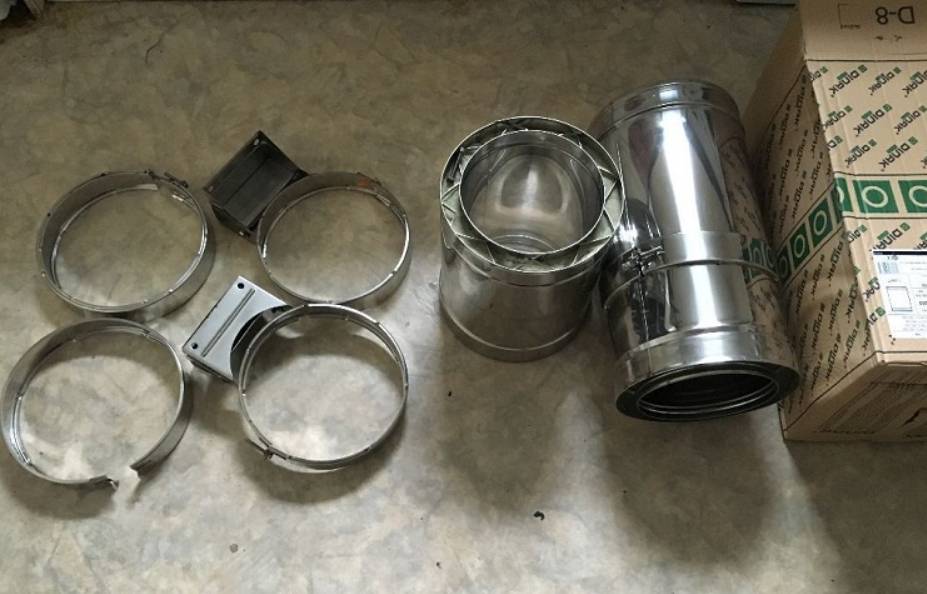

Основные комплектующие дымоходной системы из сэндвича

Сэндвич труба — это конструкция из двух цилиндрических модулей большего и меньшего размера. В качестве утеплителя между ними используется базальтовая вата или полистирол.

Кроме этих двух основных элементов, в составе конструкции:

• крепеж — метизы для фиксации дымохода к стене и кровельному пирогу (болты, гайки, шпильки, саморезы) ;
• хомуты — кольцевые элементы, опоясывающие трубу и фиксирующие ее неподвижно за счет опоры в стене;
• модуль шиберной заслонки — элемент, необходимый для регулирования тяги за счет уменьшения/увеличения проходного отверстия;
• защитные элементы, служащие изоляторами при прохождении трубы через перекрытие или стену.

Где лучше размещать выход дымохода ?

Лучше всего, если уличный дымоход будет проходить через стену со стороны фронтона. Если же это невозможно, и гильза будет выходить со стороны кровельного ската, придется сооружать еще и опорную стойку, если кровельный свес больше 40 сантиметров. Если же свес небольшой, то трубу можно пропустить прямо через него. При надлежащей огнезащите, особенно, если строится дымоход через стену в деревянном доме, он послужит дополнительным фиксатором.

Очень важно правильное крепление к стене дымоходных труб со стороны улицы. Существует два варианта такого крепления:

• В первом варианте хомуты, обхватив трубу, с двух сторон жестко крепятся к стене.
• Второй вариант — это стандартный хомут, который затягивается, а потом крепится к стене на анкерную шпильку. Третий элемент крепления — это нижняя консоль, которая подхватывает трубу и не позволяет ей рухнуть вниз. Эта консоль имеет вид 3-угольных металлических подпорок, одна сторона которых привинчена к стене, а на вторую сторону опирается дымоход, причем так, чтобы опоры не мешали открывать дверку для прочистки. Таких опор нужно две. Вариант со шпильками традиционно считается более бюджетным.

Что советуют профессионалы?

Как видите, сделать самостоятельно приставной дымоход не так уж и сложно. Главное правильно подобрать все материалы и учесть нормы пожарной безопасности, которые позволят Вам избежать многих неприятных ситуаций. А выводить дымоход через крышу или делать наружный – решать только Вам. Ведь, что лучше или хуже, всегда проще определить в каждой конкретной ситуации.

Ну и напоследок хотелось бы поделиться некоторыми советами, которые дают печники-профессионалы:

• Прежде чем приступать к закупке элементов дымоотвода и его монтажу, обязательно определите мощность своей топки. Чем она мощнее, тем больший диаметр труб Вам будет нужен.
• Тщательно подходите к выбору высоты конструкции, которая имеет значительное влияние на получение хорошей тяги. Слишком короткий дымоотвод будет плохо отводить продукты горения, а слишком длинный будет приводить к излишней потере тепла. Практика показывает: оптимальная высота трубы — 5 метров. Но и здесь всё индивидуально.
• Если Ваш котёл оборудован принудительной тягой, то вывод внешнего дымоотвода можно завершить на стадии обустройства только горизонтального участка (без дальнейшего наращивания вертикальной трубы).
• Выводить дымоотвод лучше со стороны фронтонов (если есть такая возможность). Это значительно облегчает задачу, так как его обустройству не будут препятствовать навесы и карнизы кровли.
• Максимальная длина горизонтального участка не должна превышать 1,5 метра. Именно здесь происходит затормаживание дымового потока, что значительно уменьшает тягу.
• Здесь же предусмотрите специальное отверстие для технических нужд: ревизия и очистка дымохода. Ведь горизонтальный участок — самый проблематичный в этом плане. Продавцы консультанты помогут выбрать нужный элемент.
• При наличии деревянной стены со стороны котла, камина, печи — обязательно установите защитный экран. Это могут быть листы минерита, асбеста, оцинковки, огнестойкого гипсокартона, стекломагния или другого огнеупорного материала.

Так делать не надо

Где можно купить сэндвич трубы для дымохода

Ввиду того, что от функционирования системы дымоотвода напрямую зависит работа газового котла, для сборки сэндвич дымохода необходимо приобретать качественные и проверенные трубы. Только такая продукция сможет гарантировать безопасный и эффективный отвод отработанных газов, исключающий попадание дыма в помещение и возникновение обратной тяги.

Очень выгодно приобретать необходимый товар через интернет-сайты производителей: можно в спокойной обстановке изучить ассортимент, сделать сравнительный анализ цен разных производителей, а самое главное, получить квалифицированную консультацию о выборе модели, подходящей для конкретного оборудования. Многие онлайн-магазины включают в свои услуги и доставку товара.

Как правило, многие компании, занимающиеся реализацией труб для дымоходов, предлагают услуги по профессиональному монтажу дымохода. Цена за работу зависит от толщины стен, материала, из которого выполнены трубы, наличия прохода через стену для дымохода, конфигурации и покрытия крыши. Ориентировочная цена монтажа дымохода из сэндвич труб составляет 1900 руб. за 1 п.м. Выезд замерщика, подключение оборудования, огнезащитные работы в расценки на монтаж дымоходов из сэндвич труб не входят.

Дымоход из нержавеющей стали

Устройство сэндвич труб, их размеры и диаметры

Монтаж дымохода из сэндвич труб

Из самого названия понятно, что «модные» дымоходы состоят из нескольких слоёв, подобно сэндвич-пирогу. Здесь есть внутренний диаметр трубы и внешний. Между ними располагается минеральное волокно. Как правило, это базальтовая вата или другой негорючий минеральный утеплитель.

Внешние и внутренние гильзы труб изготавливаются из нержавеющей или оцинкованной стали. Толщина металла при этом может быть 0,5 или 1 мм. Это, безусловно, влияет на цену трубы и её долговечность. Нержавейка по всем своим характеристикам значительно превосходит оцинковку, так что, выводы делайте сами.

В последнее время стали пользоваться популярностью эмалированные сэндвич дымоходы. Специальная эмаль не только придаёт определённый эстетичный вид, но и прекрасно защищает металл от высокой температуры, конденсата и сажи.

Современные дизайнерские решения могут быть весьма эксклюзивными. Сегодня мы отходим от тех стереотипов, которые были на протяжении веков. Расположить и вывести дымоход сейчас можно практически как угодно: вертикально, горизонтально, под уклоном.

Для удобства монтажа подобных систем, в комплект к сэндвич трубам могут входить следующие комплектующие: зонты-оголовники, опорные консоли, стеновые крепления, различные хомуты, кольца и стяжки, углы и повороты, шиберы (задвижки) и тройники, потолочные и кровельные разделки, стартовые адаптеры и заглушки. Перечислять можно долго, одним словом – это «конструктор для взрослых»…

В зависимости от мощности установленного котла или печи, размеры сэндвич труб бывают разными. Здесь можно выделить следующие стандартные диаметры внутренних и внешних труб соответственно: 110/200, 115/200, 120/200, 130/200, 140/220, 150/220, 160/230, 180/250, 200/280, 250/310, 300/380. Все размеры, естественно в миллиметрах. Обычная длина одного элемента трубы – 1 метр.
