Счетчик учета тепловой энергии — правила установки и виды

Какой счетчик на отопление выбрать

Сначала рассмотрим, какие виды счетчиков в настоящее время распространены.

Механические

Они относятся к самой простой разновидности данных устройств и в свою очередь делятся на подвиды: турбинные, крыльчатые, винтовые.

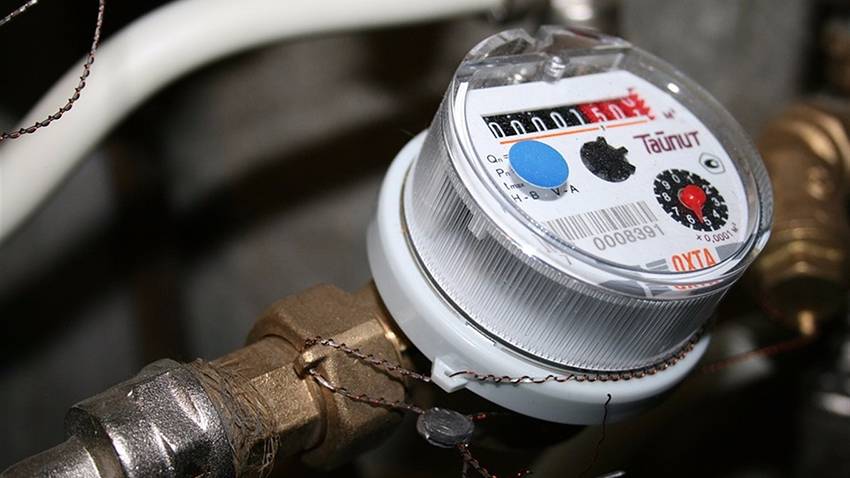

Механические счетчики тепла.

Они относятся к изделиям с механическим принципом действия. Смысл в том, что от теплоносителя идёт поступательное движение и трансформируется во вращательные движения учитывающего механизма. Такое устройство присоединяют к общедомовой системе, и оно учитывает, сколько горячей воды через него прошло. До недавних пор такие приборы считались малоэффективными, так как примеси в воде значительно влияли на них. Но теперь перед такими приборами устанавливают магнитно-сетчатые фильтры, и это решает проблемы.

Плюс их — в небольшой стоимости. Но помните, что нужно устанавливать фильтр, иначе не избежать появления ржавчины. Поэтому в конечном итоге и стоимость всей системы отопления возрастает. В среднем получается на 15-20% дешевле других вариантов.

Ультразвуковые

У подобного типа устройств существует множество модификаций. Работают ультразвуковые приборы, учитывая время, за которое сигнал идёт от источника к приемнику. Бывают подобные изделия корреляционными, временными, частотными, допплеровскими.

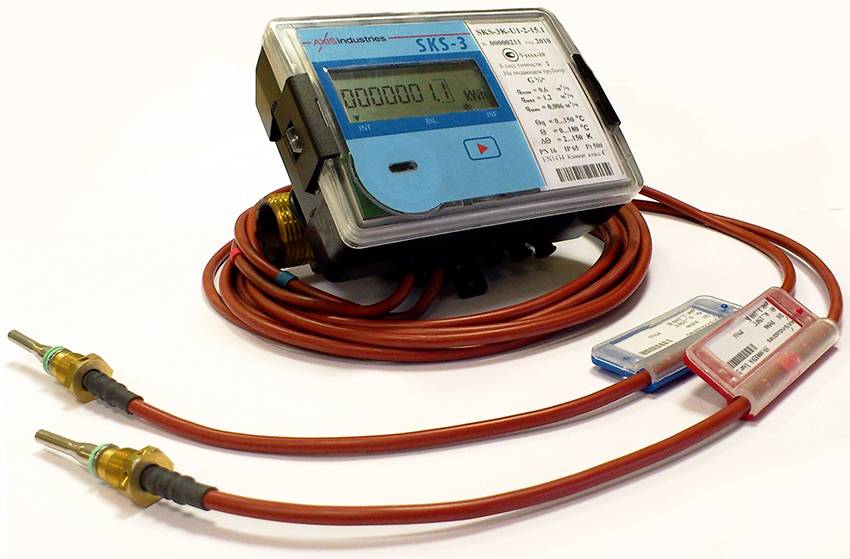

Ультразвуковые счетчики тепла.

Если вода чистая, то все они работают гарантировано хорошо. Однако, если теплоноситель несет в себе такие примеси как окалины или песок или хотя бы воздушные пузырьки, то подобные счетчики демонстрируют значительные отклонения в данных.

Электромагнитные

Такие изделия показывают необходимые сведения, основываясь на электрическом токе, который образуется во время движения воды через магнитное поле. Уровень метрологической стабильности высокий, но только до тех пор, пока в теплоносителе не появляются примеси. Также следует ожидать погрешность, если окислятся контакты и провода.

Электромагнитные счетчики тепла.

Устанавливают их в открытых и закрытых вариациях теплосистем. Цена на них достаточно высокая, но при соблюдении определенных условий, они выдают точные показания о затратах тепла в определенной квартире или в доме. У них внушительной функционал: рассчитывается, как проходит снабжение водой, теплом и как расход температуры. Все это происходит автоматически, никакого вмешательства извне не требуется, а сведения передаются на монитор.

Вихревые

Законы физики – то на чем основана работа вихревых счетчиков. Если перед движущимся потоком жидкости или воздуха поставить препятствие, то за таковым препятствием будут возникать вихревые процессы. На этом и основывается данное изделие.

Вихревые счетчики тепла.

В этом – удобство данного варианта. Устанавливают его и на вертикальных и на горизонтальных поверхностях. Прямолинейные участки перед или после прибора не обязательны. Если имеются металлические примеси, то они на показания счетчика не влияют. Но если в теплоноситель попал воздух, то погрешность показаний возрастает.

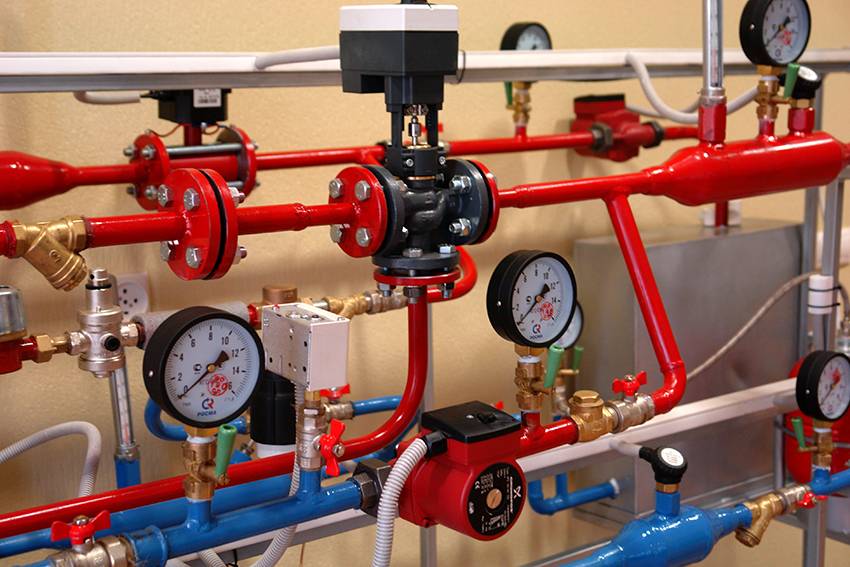

Обслуживание, ремонт и установка УУТЭ в квитанции — что это такое?

УУЭТ — расшифровывается, как Узел Учета Теплоэнергии и является технической системой, состоящей из измерительных приборов, устройств учета тепловой энергии, объема его потребления, устройств контроля и регистрации параметров теплоносителя. Этот термин определен в Постановлении Правительства от 18.11.2013 г. № 1034 «О коммерческом учете тепловой энергии, теплоносителя».

Не всем жильцам понятно, зачем его ставить в многоквартирном доме, но коммунальщики уверяют, что в итоге выгода станет очевидной. И причин тому несколько:

1. УУТЭ позволяет на конкретном доме учитывать расход потребляемого ресурса. При теплопотерях на магистрали по вине поставщика убытки не будут считаться с потребителя, а будут браться в расчет только фактические расходы.
2. Появляется возможность контролировать качество поставляемого ресурса и его соответствие нормативам, выявлять утечки и потери.
3. Прибор дает возможность фиксировать в период отключения горячего водоснабжения расходы только на холодную воду.

Сама установка УУТЭ складывается из следующих данных:

• стоимости всей системы приборов и устройств;
• монтажа оборудования.

Стоимость монтажа напрямую зависит от состояния трубопровода в доме. Врезка может потребовать их модернизации или удаления части имеющихся коммуникаций, чтобы произвести правильную установку. Это может значительно увеличить финансовую нагрузку на собственников квартир в доме и сумма в квитанции может отличаться в каждом из строений жилого фонда.

Как поставить счетчик?

Нередко люди задают вопрос, можно ли смонтировать счетчик на отопление своими силами. Российское законодательство запрещает установку контрольно-измерительной техники организациям и лицам, у которых нет сертификата или разрешения на проведение данного вида работ. Соответственно, для установки прибора учета тепловой энергии требуется обратиться в сертифицированную компанию, список услуг которой включает соответствующие работы.

При выборе счетчика следует обратить внимание на такие характеристики, как максимально допустимая температура и уровень давления, они должны соответствовать параметрам центральной отопительной системы дома. Сама технология правильной установки прибора учета описывается в плане-проекте, разработанном на основании технической документации

Составление проекта должна выполнять организация, у которой есть разрешение на данный вид деятельности

Проект необходимо согласовать с контролирующей инстанцией, и только потом и только потом приступать к его реализации

Составление проекта должна выполнять организация, у которой есть разрешение на данный вид деятельности. Проект необходимо согласовать с контролирующей инстанцией, и только потом и только потом приступать к его реализации.

Счетчик может устанавливаться только в случае, если соблюдены все условия

• имеется разрешение от организации, поставляющей дому тепловую энергию;
• балансодержатель составил ТУ для проведения работ;
• выбрана сертифицированная компания, которая предоставляет услуги по монтажу приборов учета;
• специалисты подрядной организации подготовили проектную документацию и согласовали ее с контролирующими инстанциями.

После монтажа прибора необходимо заключить с организацией, поставляющей тепло дому, договор об учете количества потребленной тепловой энергии по счетчику. Представители этой организации проводят проверку и опломбировку прибора, сдают счетчик в эксплуатацию.

Потребитель, установивший теплосчетчик самостоятельно, не сможет согласовать монтаж в контролирующих инстанциях и показания прибора учитываться не будут.

Монтажные работы должны выполняться профессионалами проектно-монтажной организации. Это гарантирует правильность установки точного измерительного оборудования. Если устанавливать прибор учета своими силами или доверить мастеру, не проходившему специальную подготовку, велик риск, что возможный недочет в процессе монтажа повлияет на точность показаний счетчика.

В ходе монтажных работ необходимо учитывать множество правил и требований, в частности

• не допускается использование сварочного аппарата при установке счетчика с ультразвуковым расходомером;
• датчики температуры должны быть установлены строго на предписанных местах;
• к прибору необходимо обеспечить свободный доступ для обслуживания и снятия показаний;
• прибор требуется монтировать на ровном участке трубопровода, чтобы исключить волновые возмущения при движении теплоносителя, минимально допустимая длина ровного участка до и после счетчика зависит от модели прибора;
• термочувствительный элемент прибора должен располагаться по центру поперечного сечения трубопровода;
• чтобы завоздушивание не повлияло на показания счетчика, перед прибором устанавливается воздухоотводящий клапан;
• чтобы упростить установку и демонтаж прибора, до и после него на трубу монтируют шаровые краны;
• рекомендуется установить фильтр перед прибором, чтобы в счетчик не был поврежден механическими включениями в теплоноситель.

Итак, приобретая жилье в новостройке, обратите внимание на схему разводки труб центрального отопления. Если в квартиру заведена одна подающая труба, от которой теплоноситель распределяется по всем приборам отопления, то есть смысл получить разрешение на установку индивидуального счетчика. В этом случае тепловая энергия не будет расходоваться зря, а вы станете платить только за то тепло, которым воспользовались

В этом случае тепловая энергия не будет расходоваться зря, а вы станете платить только за то тепло, которым воспользовались

В этом случае тепловая энергия не будет расходоваться зря, а вы станете платить только за то тепло, которым воспользовались.

Видео по теме:

Выгодное решение сезонных проблем

Что бы ни говорили, но факт остается фактом: рост коммунальных тарифов неизбежен – он происходит каждый год. Оградить себя от высоких расходов на отопление и сохранить комфортную атмосферу в доме поможет своевременная установка и замена теплосчетчиков. Это – единственно верное решение в условиях ежегодного повышения цен.

Заплатив один раз, вы получите долгосрочную экономию, которая позволит сократить затраты на обогрев жилья при том же уровне тепла. Причем подсчитано: в среднем каждый потребитель в Москве и Московской области, оборудовавший систему счетчиком тепловой энергии, за сезон экономит от 6000 до 8000 рублей, что весьма неплохо.

Еще один плюс – индивидуальная оптимизация ресурсов. Если в квартире имеется счетчик тепла, жильцы получают возможность самостоятельно регулировать отопление. То есть оплачивается только реально полученная теплоэнергия.

К тому же согласно ФЗ №261, в многоквартирном доме должен быть общий прибор, показания которого делятся на всех потребителей. Тогда как монтаж устройства в индивидуальном порядке позволяет автоматически избежать неоправданных накруток. В противном случае поставщик может в любой момент применить повышающий коэффициент.

Виды теплосчетчиков в зависимости от способа измерения

В настоящее время обширно применяются следующие виды тепловых счетчиков:

Механического принципа действия или тахометрические. Наиболее распространенная модификация приборов учета тепла. Бывают крыльчатые или роторные (турбинные). Достаточно просты в применении и не требуют электрических затрат. Работают благодаря крыльчатке или ротору и возвратно-поступательному движению жидкости;

Важно! Механические теплосчетчики требовательны к теплоносителю, вода должна быть чистой. Прибор оборудуют дополнительным фильтрующим элементом, так как его загрязнение непосредственно влияет на точность показаний

• Электромагнитные. Принцип работы базируется на взаимодействии с электрическими волнами теплоносителя. Из всех представленных категорий данные приборы учета являются самыми точными. Недостатком прибора является его применение в горизонтальных тепловых системах;
• Ультразвуковые. Измерение тепловой энергии происходит путем измерения длины сигнала ультразвука, проходящего через теплоноситель. Счетчики устанавливаются парно, напротив друг друга. Между собой также различаются недвижимый по: частотному, временному, корреляционному и допплеровскому принципу действия. Применяются в открытых и закрытых тепловых системах;
• Вихревого типа. Создают в жидкости вихревой поток, благодаря своему расположению на пути движения теплоносителя с последующей фиксацией формирования и исчезновения вихрей магнитного поля. Применяется в вертикальных и горизонтальных системах отопления.

Важно! Вихревые теплосчетчики требуют наличия прямых трубопроводов, так как качество измерений напрямую зависит от состава движимой горячей жидкости, ее скорости и присутствия в ней воздушных масс

Принцип работы счетчика на батарею

Рассмотрим более подробно счетчик отопления как работает, и какие факторы могут повлиять на его функционирование.

Устанавливают теплосчетчик с целью определения объема теплоносителя в радиаторе, а также замера уровня температуры воды.

Если в доме разводка горизонтальная, агрегат монтируется на горизонтальную трубу. При этом одного прибора на квартиру вполне достаточно. А вот при вертикальной разводке труб на каждую батарею придется устанавливать отдельный счетчик.

Надо отметить, что счетчик отопления в квартире является достаточно точным. Но существует ряд факторов, которые могут оказать сильное влияние на устройство и стать причиной некоторой погрешности. Например:

1. Циркуляция теплоносителя нарушена, наблюдается малый расход.
2. Имеется тепловая разница, которая составляет менее +30 градусов.
3. Монтаж счетчика выполнен неграмотно. Например, неправильно установлены датчики температуры.
4. Качество трубопровода, воды плохое. Например, вода слишком жесткая и имеет различные примеси на подобии песка, ржавчины.

Какие есть типы счетчиков на отопление?

В зависимости от способа установки счетчик для отопления может быть общедомовым и индивидуальным. При общедомовом варианте учетный прибор приобретается один на всю многоэтажку. Несмотря на то, что стоит счетчик дорого, для владельца каждой квартиры он будет вполне доступным. Ведь общая цена будет разделена на всех жильцов. Несмотря на доступность покупки агрегата для учета тепла, экономия может быть невысокой в виду того, что некоторые квартиры могут быть плохо утеплены. В результате переплачивать придется всем. Поэтому многие предпочитают устанавливать индивидуальный счетчик на батарею отопления. чтобы платить только за действительно полученное квартирой тепло. Правда подходит такое устройство не для каждого помещения. Например, монтаж счетчика в старом доме с вертикальным типом разводки может оказаться довольно проблематичным. Ведь устанавливается прибор на стояк. А в таких домах их несколько. Ставить счетчик на каждый стояк – это очень затратно. В этом случае используют распределители. Также все счетчики отопления для квартиры по принципу работы можно классифицировать на:

• Ультразвуковые. Применяются чаще всего. Считаются самыми точными, долговечными и надежными. Погрешность может быть вызвана попаданием частичек мусора на приемник сигнала, образованием пузырьков воздуха.
• Механические. Подходят для эксплуатации в условиях загрязненной либо насыщенной солями циркулирующей жидкости.
• Электромагнитные. Достаточно точные. Отличаются стабильной работой.
• Вихревые. Принцип работы в том, что сопоставляются данные по силе образующихся вихрей после прохождения циркулирующей жидкости.

Особенности установки прибора учета отопления

Надо отметить, что самостоятельная установка счетчиков отопления в квартире недопустима. Это может стать причиной отказа от регистрации, а лицевой счет переоформлен не будет

Также важно помнить, что раз в четыре года агрегат следует отдавать на проверку

Для установки прибора необходимо провести ряд действий:

1. получить разрешение;
2. изучить технические условия;
3. создать проект, его надо согласовать с компанией теплоснабжения;
4. провести монтаж агрегата.

Во сколько обойдется установка прибора учета отопления?

Для желающих тратить деньги с умом, счетчик тепла – это оптимальный вариант капиталовложения. Конечно, цена на прибор немалая. Но если учесть, что приобретение достаточно быстро окупается, то счетчик является не таким уж и дорогим. На счетчик на отопление общедомовой цена является более доступной, нежели на агрегат, устанавливаемый индивидуально для одной квартиры. Стоимость приборов зависит от вида и от производителя. Надо помнить, что помимо покупки самого устройства, придется потратиться и на его установку. Ведь монтаж должен выполнять только профессионал. Надо сказать, что цена на счетчики на отопление включает помимо самого оборудования и некоторые комплектующие: запорную арматуру, регулирующий вентиль, фильтр. В среднем стоимость составляет от 9000 рублей. Если прибавить к этому затраты на установку, сумма может вырасти до 20000 рублей.

Очень выгодно покупать счетчики оптом: при этом на счетчик отопления цена будет немного ниже. Это возможно, например, если в подъезде данный агрегат планируют установить и другие жильцы для своих квартир.

Оплата по счётчику и журнал показаний

Всё происходит по той же схеме, что и с электричеством:

1. Снимаются показания.
2. В квитанции пишется текущее значение, указывается разница с предыдущими показаниями.
3. Разница умножается на тариф.
4. В Сбербанке оплачивается квитанция. Получатель – теплоснабжающая компания.

В соответствии с правилами учёта, после регистрации счётчика нужно вести журнал.

Теплоснабжающие организации предъявляют различные требования к тому, как часто в журнале должны фиксироваться показания:

• раз в месяц;
• каждую декаду;
• каждый день.

Есть допустимый диапазон параметров, например, -10 С или 180 С. Если значение выходит за рамки этих параметров, теплосчётчик считают вышедшим из строя.

Разные виды терморегуляторов для теплосчетчиков

Просто подсчитывать расход тепла без регулирования напора – не так выгодно. В этом случае экономия равна всего лишь 10% от прежних платежей. Чтобы снизить расходы наполовину, необходимо установить устройство для регулирования интенсивности потока. Существует несколько основных видов терморегуляторов:

Запорные. Эти простые элементы действуют просто – перекрывают поток

Стоимость их невелика, но они имеют большой минус: вслепую перекрывая движение теплоносителя, могут при неосторожном обращении заморозить систему отопления.
Термоголовки. Эта система способна не только запирать, но и регулировать поток

Интенсивность продвижения регулируется автоматическим образом в соответствии с выбранным режимом работы. Если в помещении повышается температура, клапан прижимается и интенсивность снижается. При охлаждении воздуха все происходит наоборот.
Программаторы. Самые точные устройства, способные лучшим образом производить регулировку. Они могут настраивать необходимую температуру и программировать открытие клапана для увеличения потока. С таким программатором экономия оплаты отопления достигает 20%.

Самым эффективным вариантом для установки в квартире можно считать программатор.

Варианты счётчиков отопления: индивидуальные и общедомовые приборы

В зависимости от условий и варианта разводки теплосети существует два вида счётчиков на тепло: общедомовой и индивидуальный – в каждую квартиру. И тот и другой способ имеет право на жизнь, и каждый отличается своими преимуществами и недостатками.

Общедомовой прибор учёта тепла в многоквартирном доме считается отличным вариантом, особенно если большинство жильцов готовы материально поучаствовать в его установке. Несмотря на то, что стоимость монтажа и цена теплосчётчика довольно высокие, если конечную сумму распределить между жильцами, в итоге выйдет не такая и большая цифра. Соответственно, чем больше желающих, тем дешевле обойдутся работы. Ежемесячно данные со счётчика снимают работники теплоподающей организации, которые распределяют полученную цифру между квартирами с учётом площади каждой.

Прежде чем приобретать общий тепловой счётчик на отопление, следует решить такие задачи:

Счетчики на тепло могут быть индивидуальными и общедомовыми

1. Провести собрание жильцов дома, опросить желающих, которые готовы вложить личные средства в установку прибора. Ставить прибор разрешено только тогда, когда большая часть проживающих в доме готова поддержать идею.
2. Обсудить особенности последующего монтажа, выбрать фирму поставщика, которая будет снимать показания со счётчика и выписывать квитанции по расходам тепловой энергии для каждого потребителя.
3. Обязательно зафиксировать в протоколе результаты собрания и направить письменное заявление о желании установить тепловой прибор в компанию, которая отвечает за поставки тепла.
4. Составить договор с теплоснабжающей организацией и проводить оплату используемой тепловой энергии по факту.

Чтобы процесс установки счётчика не затягивался, специалисты рекомендуют сразу обращаться в компании, которые выполняют весь комплекс услуг по монтажу, созданию проекта и согласованию. А также нужно предварительно узнать, не занимается ли нынешний поставщик услуг по теплу установкой счётчиков. Зачастую коммунальные службы имеют договорённости с частными фирмами, которые выполняют монтаж тепломеров во вверенных им домах на льготных условиях.

Что касается выгоды, то установка счётчиков на отопление в дом считается экономичным решением. Однако присутствуют некоторые нюансы. Например, если окна в подъезде старые, разбитые, то теплопотери по подъезду будут значительными, что впоследствии скажется на итоговой сумме за отопление. Иногда из-за таких потерь расходы на тепло могут превысить стандартные нормы. Эти нюансы нужно заранее предусмотреть и оценить целесообразность монтажа.

Чтобы поставить общедомовой счетчик необходимо согласие как минимум половины жильцов

Индивидуальный счётчик на отопление в квартиру

Несмотря на то, что в некоторых случаях установка тепловых счётчиков на дом или в подъезд обойдётся дешевле, но экономического эффекта в скором времени можно не дождаться. По этой причине многие потребители отдают предпочтение именно индивидуальным счётчикам, которые монтируются непосредственно в каждой квартире.

Прежде чем проводить монтаж прибора учета, нужно в первую очередь разобраться, как работает счётчик на отопление в квартире. Итак, работа индивидуального устройства предполагает размещение на каждой батарее распределителя, задача которого заключается в фиксировании температуры и ее колебаний на протяжении определённого периода. Обычно учитываются перепады на протяжении месяца. Исходя из полученных показателей, вычисляется оплата за потреблённую тепловую энергию.

Чтобы понять, можно ли поставить счётчик на отопление в квартире, нужно знать некоторые ограничения, возникающие по техническим причинам. Учитывая, что установка тепломера осуществляется на каждый стояк, то при наличии нескольких стояков в квартире потребуется монтаж нескольких приборов. Поэтому при вертикальной разводке отопления устанавливают распределители, которые вычисляют расход тепла, исходя из разности температур на поверхности батареи и в воздухе комнаты.

Установка индивидуального счетчика обойдется дороже чем общедомового, но и экономия средств благодаря ему значительней

При горизонтальной разводке выполнить монтаж счётчика на батарею отопления значительно проще. В редких случаях тепловые приборы крепят на обратную магистраль, но в таком случае расчёт происходит по другому принципу.

Методы установки

Вначале нужно определиться с прибором и разрешением на установку. Далее выбрать наиболее подходящий метод – самостоятельный или через компанию. При обращении в компанию необходимо заключить договор об оказании услуг (официальная установка) и получить акт приемки работ.

Для самостоятельной установки понадобится:

1. Тепловой прибор.
2. Специальные соединительные элементы с клапанами.
3. Фильтрующие элементы.
4. Сварочный аппарат.
5. Цанги и гаечный ключ.
6. Специальные фитинги с тепловыми сенсорами.
7. Теплопроводящая паста.

Правила по установке:

1. Прибор устанавливают строго в вертикальных или горизонтальных магистралях.
2. Жидкокристаллический кран должен быть монтирован так, чтобы вычислитель оказался вверху.
3. Проточный элемент теплосчетчика должен быть все время наполнен водой.
4. Соединительные элементы должны быть установлены аккуратно и вровень с потоком воды.

Преобразователь должен входить в пластиковый контейнер, что впоследствии необходимо закрутить гаечным ключом. Далее нужна опломбировка счетчика.

Советы и рекомендации по установке УУТЭ

Основной рекомендацией при монтаже узлов учета тепла являются требования, предъявляемые к человеческому фактору.

Смета на весь проект для конкретного сооружения, как и дальнейший монтаж оборудования, должны производиться специалистами, имеющими конкретные знания и навыки в данной сфере. Общедомовое имущество в данном случае прослужит намного дольше.
