Для чего необходим муфтовый шаровый кран — особенности выбора и установки

Разновидности

Шаровые краны постепенно вытесняют другие распространенные виды: задвижные, конические и цилиндрические. Их основой является шар, который используется в качестве запорного элемента. Во время поворота контакт подвижного элемента с уплотнителями муфты остается неизменным. Пропускается вода благодаря тому, что внутри шара высверлено отверстие. Используются такие краны в бытовых системах отопления и водоснабжения.

Существует несколько видов шаровых кранов:

  • приварной;
  • фланцевый;
  • полипропиленовый;
  • муфтовый;
  • муфтовый полнопроходный.

Приварные и фланцевые

Приварные вентили закрепляются при помощи сварки, в результате чего невозможно выполнить их демонтаж. Фланцевые используются в трубах широкого диаметра. При их установке ставятся дополнительные прокладки для уплотнения места стыка. Благодаря высокой герметичности и поддержке работы с высоким давлением они используются в газопроводах и нефтепроводах. Широко их применение также и в системе городского водоснабжения.

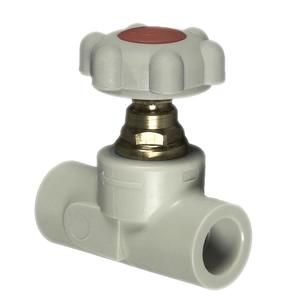

Полипропиленовые

Полипропиленовые вентили изготавливаются из полиэтилена и полипропилена. Широко их применение в агрессивных средах, где металлические элементы конструкции очень быстро деградируют. От горячей воды они подвергаются деформации, поэтому в системах отопления стараются их не использовать. В бытовых условиях еще используются вентили, выполненные из полипропилена с металлическим запорным элементом.

При монтаже они сразу привариваются к пластиковой трубе. Получается такой гибридный вариант: полипропиленовый, приварной. Их уже можно использовать и в системах отопления. Такие вентили получили широкую известность относительно недавно, благодаря повсеместной установке систем отопления и водоснабжения из полипропилена.

Муфтовые

Муфтовые краны используются для узких труб. Диаметр их не превышает 2 дюйма. Будучи компактными, они располагаются в самых разных системах водоснабжения. Муфтовый кран больше всего распространен в бытовых конструкциях. Для перекрытия потока воды достаточно просто повернуть ручку вентиля. В промышленных установках их изготавливают из стали. Для домашних нужд подходит более экономичный материал: латунь. Какой бы ни был выбран вариант реализации, ключевые плюсы, связанные с использованием шарового элемента, остаются для них общими:

  • высокая надежность;
  • легкость в эксплуатации;
  • стойкость к ржавчине;
  • герметичность;
  • простота при установке.

Полнопроходный вариант муфтового крана позволяет избежать узких мест при прохождении потока воды. Конструктивно он шире и отверстие в шаре соответствует внутреннему диаметру трубы. Стоит он дороже и весит больше.

Приступая к установке шарового крана

Первым шагом на пути установки устройства является выбор места, где оно будет устанавливаться

В стесненных условиях важно правильно определиться с длиной ручки запорного устройства, можно ли будет нормально поворачивать длинную или короткую ручку на том месте, где намечается установить кран. На вертикальном трубопроводе местоположение ручки не имеет значения

На горизонтальном трубопроводе ручка шарового крана обязательно должна размещаться вверху, допустимое отклонение от вертикали не может превышать 45º.

Способ монтажа шарового крана зависит от материала труб, из которых собирается трубопровод

Шаг второй – подбирается кран с определенными параметрами. В домашних условиях выбор обычно останавливается на муфтовом шаровом кране с резьбовыми соединениями. Запорное устройство с фланцами понадобится при диаметре трубопровода, превышающем 40 мм.

Третий шаг – уточнение диаметра труб, на которые будет устанавливаться устройство, и видов резьбы на концах труб по месту установки.

Шаг четвертый – уточнение направления течения жидкости в трубопроводе и требуемого вида резьбы на кране в зависимости от этого фактора. Это уточнение может и не понадобиться, так как большинство запорных устройств может устанавливаться любой стороной, независимо от направления потока. Но некоторые модели шаровых кранов имеют стрелку – указание требуемого направления течения жидкости. Их можно устанавливать только определенным образом, обусловленным конструктивными особенностями устройства.

По каким параметрам выбирать шаровой кран

Не зная марки установленного на объекте шара, при необходимости заменить обратный клапан можно подобрать аналог по следующим критериям.

  1. Диаметр шарового крана (ду)– как правило, равен диаметру трубопровода. Типовые величины в миллиметрах (дюймах): 6, 8, 10 (3/8), 15 (½), 20 (¾ д), 25 (1), 32 (1 ¼), 40 (1 ½), 50 (2), 65 (2 ½), 80 (3), 100 (4), 125, 150, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800мм.
  2. Условное давление. Типовые величины в кгс/см2: 10, 16, 25, 40, 63, 100, 60. Выбирая изделие по этому параметру, помните: для стабильной и длительной работы рабочее давление должно быть меньше номинального вдвое. Если в трубопроводе давление 12 кгс/см2, следует устанавливать кран на 25кгс/см2. Изделие на 16 кгс/см2, скорее всего, выйдет из строя за несколько месяцев.
  3. Материал корпуса.
  4. Вид соединения.
  5. Конструктивные особенности.
  6. Тип уплотнения в затворе.
  7. Производитель. Рынок наводнили недолговечные кустарные изделия из Китая, подходящие по всем критериям, но доставляющие при эксплуатации множество проблем. Изделия европейских и американских производителей предлагают кран шаровой по ценам в 3-5 выше тех, по которым продаются изделия нормального качества. Поэтому перед покупкой лучше получить консультацию у монтажников, сантехников или компетентных продавцов, которым вы доверяете.

Приобретайте кран с соответствующими документами и гарантией качества. Он должен быть новым – максимум 5-летним и выпущенным после 2012 г. В противном случае при наличии в кране мягких уплотнений за 5-7 лет хранения на складах он может утратить часть свойств и впоследствии доставить проблемы при эксплуатации. По крану старше 5 лет нести какие-либо гарантийные обязательства вряд ли кто-то будет, да и с сопроводительной документацией на такое изделие проблематично.

Покупайте кран с запасом по условному давлению, чтобы изделие стабильно и долго работало. При выборе модели с сопоставимыми величинами рабочего и условного давления велика вероятность преждевременного выхода изделия из строя.

Приобретайте кран у надежного продавца

Поставщики с хорошей репутацией дорожат ей и не станут реализовывать продукцию сомнительного качества.

Обращайте внимание на советы авторитетных для вас людей, если не определились с моделью изделия. Получите консультацию у опытных монтажников, продавцов, пользователей

Самостоятельно отличить низкокачественную продукцию от надежной оригинальной сложно.

Решайте, где купить кран с учетом всех критериев его выбора и советов специалистов. Главное, не забывайте о соотношении стоимости и качества.

Шаровой кран и его аналоги

Что установить в конкретном случае – шаровой кран, дисковый затвор, задвижку или запорный вентиль? Как показывает практика, универсальной запорной арматуры не существует.

Нужно монтировать разные ее виды в зависимости от условий эксплуатации. Имеет смысл устанавливать шарообразный кран, когда монтируются:

  1. бытовые водо- и газопроводы — предпочтительно устанавливать кран шаровой латунный;
  2. промышленные газо- и нефтепроводы – показан монтаж стальных фланцевых и приварных изделий;
  3. отопительные системы и горячего водоснабжения – в таких случаях оптимальный выбор – фланцевые клапаны из стали или приварные.

Ошибки выбора

Выбирая и устанавливая шаровой кран, помните:

  1. Недопустимо устанавливать стальные изделия в системах холодного водоснабжения, поскольку, взаимодействуя с насыщенной кислородом холодной водой, кран за 3-6 месяцев использования покрывается ржавчиной и перестает работать. Для длительной эксплуатации лучше использовать задвижки с покрытым резиной клином.
  2. Недопустим монтаж стальной запорной арматуры с фторопластовым уплотнителем на паропроводы, где постоянная рабочая температура выше 150С, поскольку за 1-2 месяца пользования изделием уплотнение начинает отказывать и герметизация крана нарушается. Для стабильной работы паропроводов устанавливайте вентили с уплотнением типа металл по металлу, оптимальные для высоких температур.

Воспользуйтесь нашими рекомендациями по выбору шарового крана, чтобы трубопровод служил стабильно, а запорная арматура работала долго. Учитывайте советы специалистов по установке клапана, и шаровой кран будет надежно эксплуатироваться.

https://youtube.com/watch?v=Ui2BgdUdpAw

Преимущества и недостатки

Шаровой муфтовый кран пользуется большой популярностью при устройстве бытовых и промышленных трубопроводов благодаря преимуществам, общим для всех видов этой запорной арматуры:

  • Долгий срок эксплуатации. Даже самый дешевый кран прослужит не менее пяти лет и выдержит больше 20 000 поворотов, дорогие и качественные модели имеют срок эксплуатации в несколько десятилетий.
  • Малый вес и размер. Шаровой механизм не требует значимого увеличения крана, а корпус-муфта не утяжеляется дополнительными сланцами для соединения, поэтому шаровая муфтовая арматура не занимает много места и не оказывает значительной нагрузки на трубопровод.
  • Видовое разнообразие, широкий ценовой диапазон. Кран можно подобрать для трубопроводов различного назначения, любого стилевого оформления помещения, а также под финансовые возможности покупателя.
  • Вариативность расположения управляющего механизма. Кран можно установить в том положении, в котором человеку будет удобно поворачивать вентиль или рычаг, на работе регулирующего механизма это не скажется;
  • Герметичность – в закрытом положении кран надежно блокирует рабочую среду благодаря наличию седел, обеспечивающих плотное прилегание шара к стенкам корпуса.
  • Простота монтажа, демонтажа и ремонта. Малое количество деталей позволяет быстро разобраться в устройстве крана и не запутаться при сборке.
  • Простота обслуживания – не требует калибровки, подтягивания узлов и замены герметизирующих прокладок.
  • Простота управления. Регулировка не требует большой физической силы, в запорной арматуре открытие и перекрытие потока выполняется в одно движение, а в регулирующей возможна точная настройка напора рабочей среды благодаря плавности изменения положения пропускного отверстия в шаре.

При всех достоинствах этот тип запорно-регулирующей арматуры имеет и недостатки:

  • Узкий диапазон размеров. Шаровые муфтовые краны устанавливают на трубопроводы с внутренним диаметром от 1,5 до 4 см;
  • Узкий температурный диапазон применения. На трубопроводы, транспортирующие рабочую среду с температурой выше 150 градусов, устанавливать шаровые краны нельзя, так как при высокотемпературном воздействии возможна деформация и разрушение уплотнителей и потеря герметичности.
  • Возможный гидроудар. Резко открытый шаровой механизм пропускает поток под большим давлением, что может навредить трубам.
  • Невозможность применять устройство в трубопроводах с рабочим давлением выше 1600 кПа, поскольку при длительном воздействии такого давления может произойти срыв штока крана.
  • Залипание шара при длительном нахождении в одном положении. Регулирующая деталь соприкасается с корпусом большой площадью, из-за чего они могут прилипнуть друг к другу. Чтобы избежать этого, приходится регулярно открывать и закрывать кран.

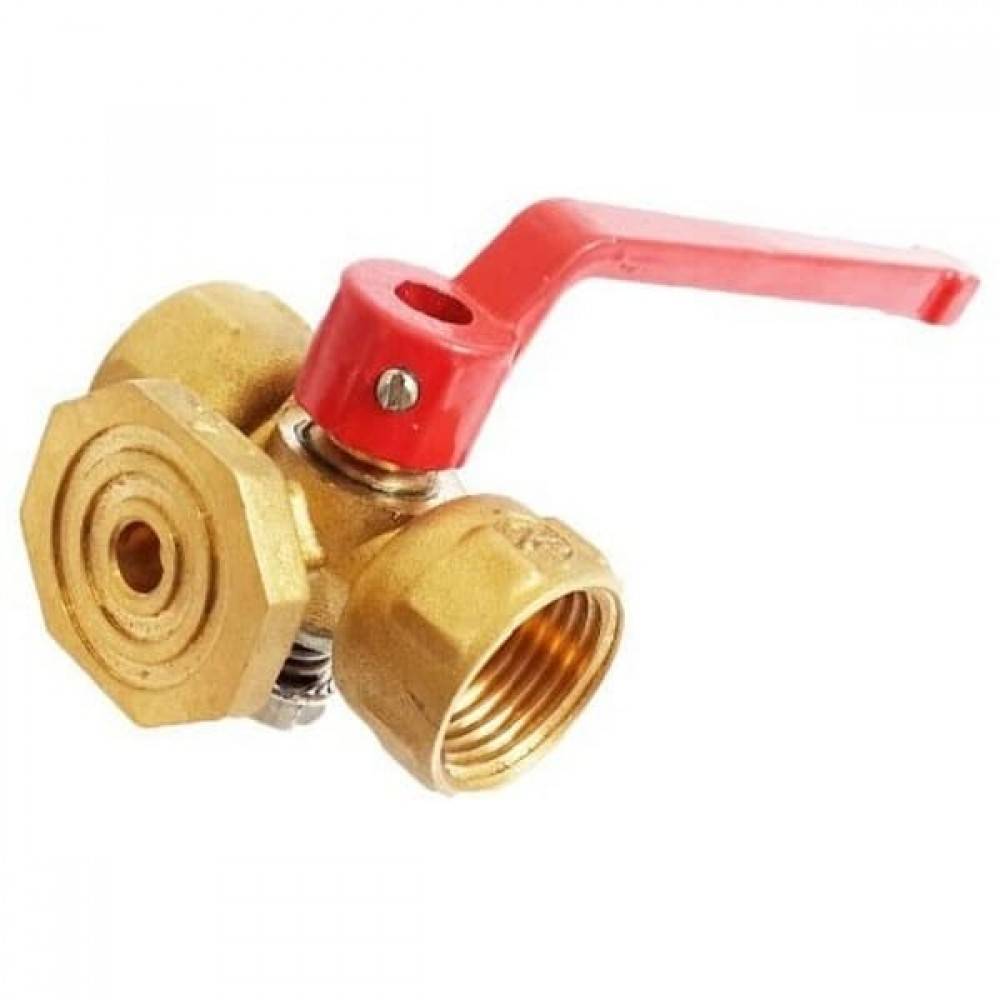

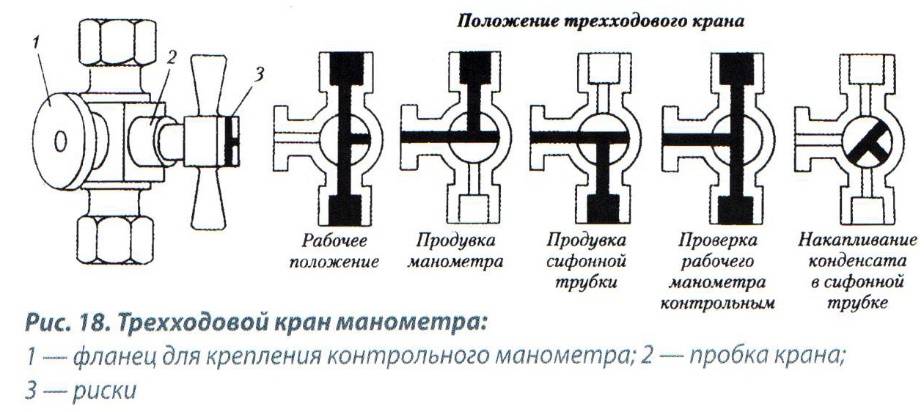

Принцип работы трёхходового крана под манометр

Трехходовой кран под манометр имеет возможность подключения измерительного прибора, что в свою очередь позволяет контролировать работу определенного участка трубопроводной системы. Также при помощи такого крана можно производить продувку системы.

В корпусе трехходового крана под манометр предусмотрено наличие сливного отверстия, а также запорный элемент с Т-образным каналом. Поворот рычага управления краном позволяет в рабочем режиме направить поток рабочей среды в нужное направление.

Сейчас довольно широко при монтаже трубопроводных систем используются шаровые трехходовые краны. Они довольно легко распределяют потоки рабочих сред. Раньше вместо шаровых кранов применялись вентили. Это приносило определенное количество неудобств. Были нужны регулярные технические проверки.

Такие вентиля имели весьма крупные размеры и большую массу. Такие обстоятельства, конечно же, намного усложняли процесс эксплуатации.

Трехходовые шаровые краны обладают рядом неоспоримых преимуществ:

  • отсутствие необходимости в частых проверках и техническом обслуживании;

  • компактность в размерах и весе;

  • простота и лёгкость в управлении;

  • долговечность и устойчивость к различным воздействиям;

  • возможность использования в загрязнённой рабочей среде;

  • простота конструкции.

За время эксплуатации шаровых трехходовых кранов были выявлены и некоторые небольшие минусы. К примеру невозможность эксплуатации в условиях с температурой выше 200 градусов по Цельсию. Но, при сравнении этих немногочисленных недостатков с вышеперечисленными достоинствами, можно прийти к выводу, что не остаётся никаких сомнений в эффективной работе шаровых трехходовых кранов.

Наша команда “Армстрой” поможет Вам в любых вопросах.

Виды шаровых кранов

Запорные узлы различают по нескольким параметрам.

По способу прохода транспортируемого материала различают:

  • полнопроходные;
  • редуцированные (стандартнопроходные).

У полнопроходных шаровых кранов отверстие в шаре, корпусе узла и трубе имеет одинаковый диаметр.

Стандартнопроходные имеют отверстие в шаре на один типоразмер больше, чем в трубе и корпусе. Это предохраняет от динамического удара при закрывании, позволяет смешивать жидкость с разных источников. Например, шарнирный шаровый смеситель для ванны и кухни с одной рукояткой, регулирующей подачу горячей и холодной воды, их соотношение.

По способы монтажа в систему различают следующие типы кранов:

  • муфтовые;
  • фланцевые;
  • под приварку.

Муфтовыми называют шаровые резьбовые краны, которые накручиваются непосредственно на металлическую трубу или переходник в случае пластикового трубопровода. Широко применяются при монтаже бытовых систем водопровода, отопления. Систему легко собрать своими руками.

Фланцевые фитинги подходят для трубопроводов большого диаметра, работающего под большим давлением. Приварные отличаются малыми размерами. Их устанавливают в системы, с высокими требованиями к герметичности.

По назначению и рабочей среде различают газовые вентили, для холодной и горячей воды, паровые, кислотоустойчивые. Корпус узла может быть цельным или разборным.

Шаровые краны устанавливают не только на домашние системы. Их монтируют на нефте- и газопроводы большого диаметра. Вручную такие вентиля не покрутишь. Да и расстояние между ними может быть в несколько км. Поэтому возможны различные способы управления:

  • ручной;
  • с редуктором;
  • с электроприводом;
  • гидравлический;
  • пневматический.

Редуктор увеличивает приложенную силу и позволяет вручную закрыть большой вентиль или плавно регулировать подачу транспортируемого вещества. Электродвигатель может управляться на расстоянии. Электропиривод может устанавливаться на трубопроводы большого сечения, а также для дистанционного управления.

Шаровые изделия различают по материалу корпуса:

  • латунные для газа и воды бытовых систем;
  • стальные самые дешевые;
  • из нержавейки практичные;
  • чугунные кислотостойкие;
  • полипропиленовые для пластиковых трубопроводов.

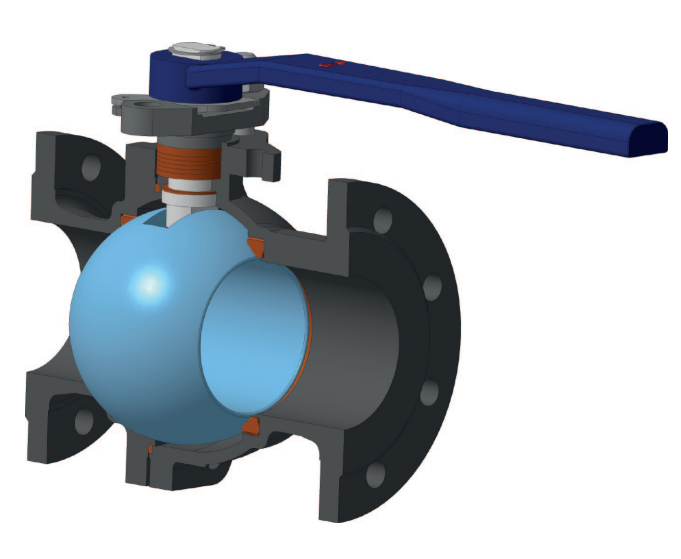

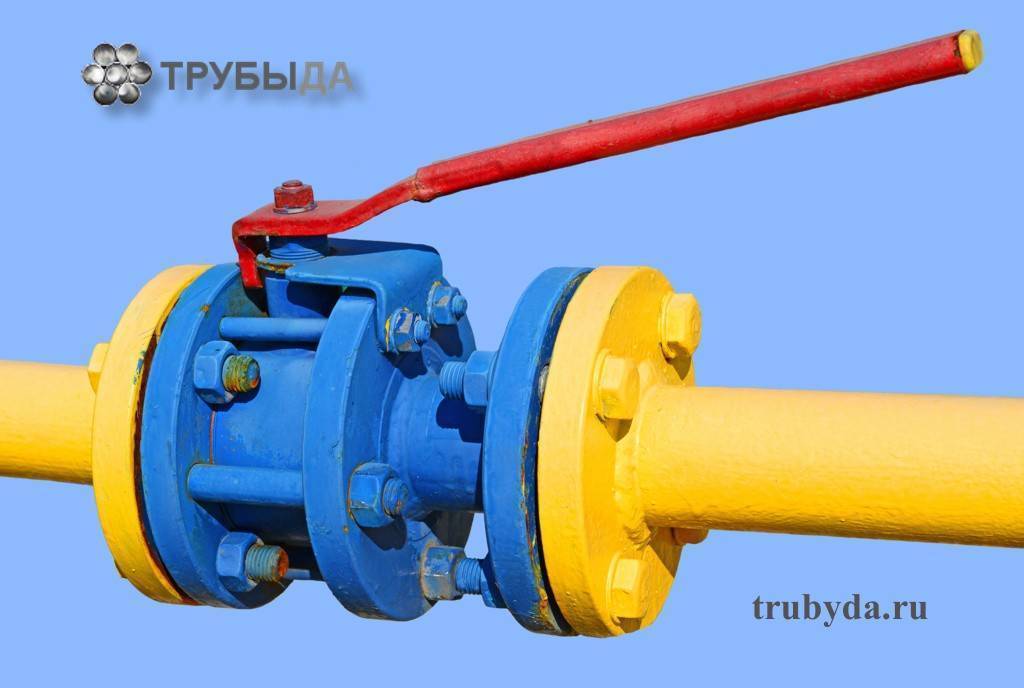

Шаровый кран под фланец

Конструкция

Шаровой кран с цельносварным корпусом: 1 – шток; 2 – крышка корпуса; 3 – уплотнение штока; 4 – корпус 5 – седло;6 – шаровая пробка; 7 – уплотняющий элемент; 8 – фланец с соединительным выступом; 9 – патрубок под приварку; 10 – фланец с выступом с канавкой под уплотнительное кольцо.

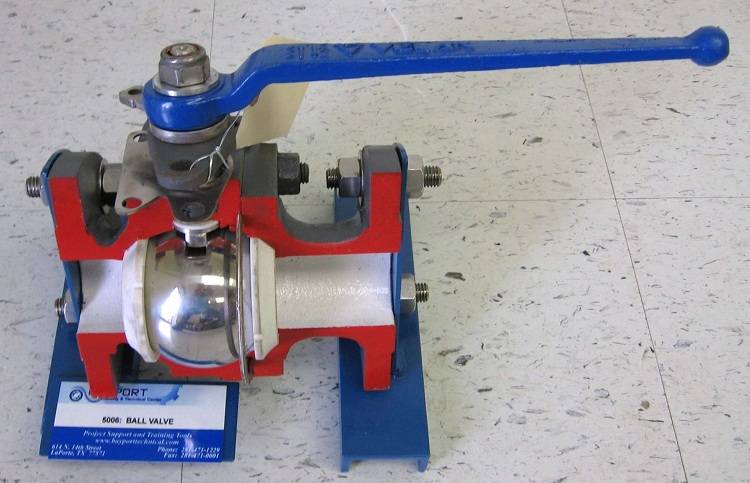

Шаровой кран с корпусом из трех частей
1 – шток; 2 – крышка корпуса; 3 – сальник; 4 – корпус 5 – седло; 6 – шаровая пробка;7 – болтовое соединение корпуса; 8 – уплотняющий элемент 9 – фланец с соединительным выступом; 10 – патрубок под приварку; 11 – фланец с выступом с канавкой под уплотнительное кольцо.

Кран шаровой с верхним разъемом
1 – уплотнение штока; 2 – сальниковая коробка; 3 – крышка; 4 – болтовое соединение; 5 – корпус; 6 – седло; 7 – шток; 8 – шаровая пробка; 9 – фланец с соединительным выступом; 10 – патрубок под приварку; 11 – фланец с выступом с канавкой под уплотнительное кольцо

Далее подробнее разберем конструкцию с цельносварным корпусом. Главным элементом шарового крана является шаровой затвор, изготовленный из кованой стали. Поверхность шара обрабатывается с высокой точностью, а затем покрывается различными материалами. Он помещается в сварной корпус, состоящий из двух полукорпусов, верхнего и нижнего. Полукорпуса изготавливаются из кованой стали и свариваются на специальном оборудовании, обеспечивающим высочайшее качество и прочность сварного шва.

В корпусе шарового крана на подшипниках скольжения установлен шаровой затвор. Низко-фрикционные подшипники обеспечивают низкий крутящий момент при полном перепаде давления на кране.

Верхний шток имеет первичную и вторичную систему уплотнения. Первичное уплотнение обеспечивает тефлоновое кольцо, прижимаемое к штоку с помощью шайбы и нагрузочного болта или гайки. Вторичная система уплотнения предусматривает введение уплотняющей пасты через специальный фитинг.

Уплотнение шарового затвора обеспечивают вращающиеся седла. Каждое седло состоит из металлического кольца с запрессованным в него полимерным вкладышем. Вкладыш обеспечивает плотное прилегание седла к шару. Это первичное уплотнение.

Седло

Система аварийного вторичного уплотнения обеспечивает подачу уплотняющих паст в места износа первичного уплотнения через специальные отверстия. Они равномерно расположены по окружности седла и позволяют подавать пасты и смазки кромки вкладыша. Каждое седло имеет 24 зуба. При каждом закрывании крана храповик, расположенный на шаре, входит в зацепления с зубьями седла и проворачивает его на 15 градусов, таким образом исключается возникновение локальной выработки уплотняемых поверхностей.

Благодаря вращению седел, уплотнительная паста или смазка равномерно распределяется по окружности седла. При низком давлении седло прижимается к шару тарельчатыми пружинами. При высоком давлении седло дополнительно прижимается к шару под действием давления в трубопроводе.

Цилиндрические концевые соединения, привариваемые к основному корпусу, обеспечивают точное положение вращающихся седел относительно шарового затвора.

Классификация шаровых кранов

По соответствию диаметра отверстия в затворе (подвижном элементе) внутреннему диаметру трубы, на которую устанавливается устройство, запорные устройства относят к:

Полнопроходным. У полнопроходного шарового крана, устанавливаемого на трубу, диаметр отверстия в затворе шара совпадает с внутренним диаметром трубопровода. Высокая надежность полнопроходных шаровых кранов проявляется в уровне потерь циркулирующей жидкости при открытом его положении. Он ничтожно мал и практически равен потерям при прохождении жидкости через трубу, длина которой равна длине корпуса полнопроходного шарового крана. Такой уровень гидравлических потерь в несколько раз ниже, чем у прочих типов запорной арматуры. Это обстоятельство способствовало тому, что полнопроходной шаровый кран востребован как основное запорное устройство на линейной части мощных магистральных трубопроводов.

Редуцированным или стандартнопроходным. У редуцированного шарового крана, устанавливаемого на трубу, диаметр отверстия в затворе шара уступает ее внутреннему диаметру. Разница подбирается в один типоразмер. Стандартнопроходные (редуцированные) запорные устройства находят применение в трубопроводных системах, для которых частичная потеря напора при открытом положении крана не становится критичной.

По типу присоединения устройства относят к:

  1. Фланцевым. Фланцевые запорные устройства устанавливают там, где запрещено применять сварку. Они находят также применение на трубопроводах, где предусматривается возможность частичной разборки и последующей сборки.
  2. Под приварку. Шаровые краны с соединением под приварку устанавливают, чтобы добиться особенной прочности соединения и обеспечить полную герметичность перекрытия потока циркулирующей жидкости. Такое соединение принято применять на труднодоступном и/или особо ответственном участке трубопровода.
  3. Муфтовым. Краны шаровые муфтовые ГОСТ 28908 – 91 оснащены внутренней конической или цилиндрической резьбой. Основной сферой их применения является коммунальное хозяйство.
  4. Комбинированным. Запорные устройства с комбинированным присоединением не имеют четко выраженной основной сферы применения. Их устанавливают на участках различных трубопроводных систем.

Полнопроходной кран — наиболее востребованный тип запорной арматуры

Среди устройств специального назначения выделяют:

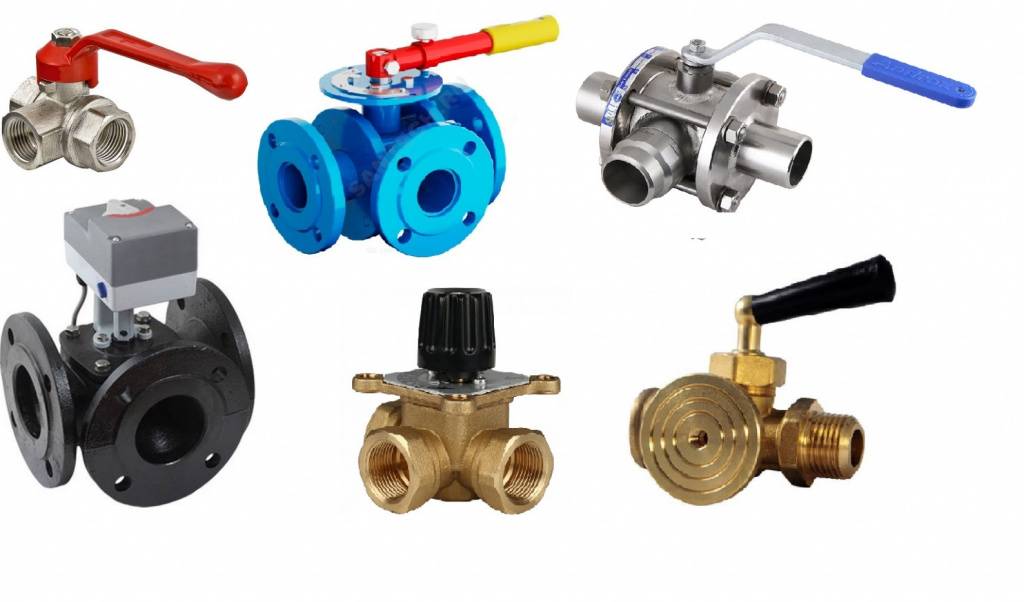

  1. Трехходовые. С их помощью перераспределяют потоки рабочей среды.
  2. Оснащенные обогревом корпуса.
  3. С контролем протечек.

Категории трубопроводной арматуры

Блоки предохранительных клапанов2
Вентили стальные104
Вентили чугунные47
Задвижки нержавеющие16
Задвижки стальные – ХЛ3
Задвижки стальные77
Задвижки чугунные37
Задвижки шланговые1
Канализационная арматура6
Клапана обратные96
Клапана предохранительные50
Клапана регулирующие72
Конденсатоотводчики стальные3
Краны бронзовые23
Краны стальные – ХЛ45
Краны нержавеющие31
Краны стальные79
Вентили бронзовые18
Краны титановые1
Краны чугунные2
Метизы3
Насосы2
Отводы20
Отопительное оборудование36
Переключающие устройства1
Переходы18
Регулирующая арматура31
Пожарная арматура44
Счетчики воды31
Тройники14
Трубы46
Указатели уровня3
Уплотнительные материалы18
Фильтры, грязевики54
Фитинги26
Фланцы32
Элеваторы7
Электроприводы1
Шаровые краны81
Другое28
Пневмоприводы2
Конденсатоотводчики чугунные2
Затворы стальные38
Затворы чугунные31
Вентили энергетические1
Задвижки энергетические3
Клапана энергетические1
Клапана отсечные12
Компенсаторы сильфонные40

Как выбрать шаровый кран

Кран шаровый для подземной установки

При необходимости ремонта крана или его замены, сперва следует определить наиболее подходящий тип крана для конкретного случая.

Итак, основные виды шаровых кранов следующие:

  • полнопроходные – обладающие пропускной способностью 90-100%;
  • неполнопроходные – с пропускной способностью 40-50%;
  • стандартные – с пропускной способностью потока в 70-80%.

Касательно материалов, используемых при изготовлении шаровых кранов, то чаще всего здесь применяют прочный пластик, латунь и сплавы с ее содержанием.

Латунные шаровые краны отличаются высокой долговечностью, не ржавеют и отлично выдерживают значительные перепады температур.

Шаровые краны из пластика чуть менее прочны и не переносят высоких температур. По этой причине их лучше использовать в качестве запорных устройств для газовых и трубопроводов холодного водоснабжения.

Для отопительных и трубопроводов горячего водоснабжения лучшим вариантом станет установка крана шарового, изготовленного из латуни.

При выборе шарового крана, помимо прочего, следует определить, каково будет его назначение и каким способом предполагается его крепить.

Существуют следующие основные виды креплений шаровых кранов:

  • краны шаровые муфтовые;
  • краны шаровые фланцевые;
  • приварные шаровые краны;
  • комбинированные шаровые краны.

Рассмотрим особенности и сферы применения кранов каждого вида.

Материалы изготовления шаровых кранов

В продаже есть латунные и стальные шаровые краны. Латунные изделия устанавливают на трубы малого диаметра. Если появляется течь, достаточно подтянуть гайку, чтобы прижать тефлоновый сальник. Рабочий ресурс – 20 тысяч открываний и закрываний.

Эксплуатационные характеристики и преимущества латунных устройств:

  • надежность и долговечность;
  • кран не нуждается в техническом обслуживании и смазке;
  • высокая герметичность обеспечивает отсутствие протечек;
  • можно крепить в любом положении;
  • безопасность рукоятки;
  • предельная эксплуатационная температура до +150 градусов;
  • рабочее давление – не выше 1,6 МПа.

Стальная арматура не имеет болтовых соединений, поэтому полностью защищена от протечек. Технические характеристики и достоинства стальных изделий:

  • поток жидкости быстро перекрывается;
  • простое управление и установка;
  • нет необходимости проводить техническое обслуживание и заменять детали;
  • выдерживают высокие температуры рабочей жидкости;
  • экономичность.

Виды шаровых кранов и их применение

Шаровые запорные элементы используются повсеместно, поэтому их классификация достаточно обширна. Вообще, современная промышленность выпускает более 4 000 всевозможных модификаций такой запорной арматуры. Изделия разделяют по нескольким категориям.

По материалу изготовления корпуса:

По типу соединения:

  • Муфтовые. Имеют огромный выбор типоразмеров, оснащаются резьбовыми соединениями, что делает их чрезвычайно популярными в частном строительстве и коммунальном хозяйстве.
  • Под приварку. Легкие и небольшие устройства. Сварное соединение с трубопроводом обеспечивает прекрасную герметичность, но значительно усложняет процедуру обслуживания и замены крана.
  • Фланцевые. Громоздкие изделия которые используются преимущественно на больших магистральных сетях диаметром свыше 40 мм. Удобны в обслуживании и монтаже, требуют периодического контроля состояния затяжных болтов.

По типу корпуса:

  • Разборные. Конструкция легко разбирается, при необходимости заменяются вышедшие из строя детали.
  • Цельносварные. Дешевле разборных аналогов. При выходе из строя подлежат полной замене. Учитывая срок службы порядка 15-20 лет, часто представляются более выгодным вариантом.

По способу управления:

  • Ручной. Наиболее распространенный в быту тип шарового крана. Поток носителя перекрывается поворотом рычага или «бабочки».
  • С электроприводом. Управление идет удаленно, посредством электрических сигналов.
  • С пневмоприводом. Еще один вариант дистанционного управления. Применяется там, где использование электричества сопряжено с определенной опасностью.
  • С редуктором. Устройство монтируется на кранах сечением свыше 30 см и на некоторых менее габаритных моделях, где необходимо обеспечить плавное изменение интенсивности потока носителя.

По виду прохода:

Полнопроходные. Диаметр отверстия в шаре совпадает с размерами входного и выходного отверстия крана. Используются там, где даже малые потери напора жидкости будут критическими. Стандартнопроходные (редуцированные). Диаметр условного прохода изделия несколько выше (как правило, на один типоразмер), чем размер отверстия в шаре. Стоимость таких устройств ниже, что и обуславливает их широкое распространение

Важное преимущество такого типа изделий – в них гораздо ниже вероятность формирования гидроудара

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
