Самодельный садовый измельчитель

Классификация

Дробилки классифицируются по технологии измельчения/дробления:

  • Щековые. Состоят из подвижной и неподвижной щеки, расположенные друг к другу клинообразно, причем узкая часть клина должна соответствовать параметрам полуфабрикатов из дерева, которые планируется изготавливать. Подвижная щека давит на древесину, которая, засыпается сверху в дробилку приближая её к щеке, неподвижной в процессе работы. Под давлением древесина разрушается до такого же размера, как узкая часть щеки, после чего осыпается.

  • Ударно-валковые. В таких машинах в приемное отделение, засыпается древесина, ударяется при работе об вращающиеся друг к другу валки, разрушается и высыпается из выходного отверстия.
  • Конусные. Представляют собой стакан и движущийся конусообразный палец. Древесина засыпается в стакан, конусообразный палец входит в стакан ломает сырье, а при выходе разрушает его до нужных размеров и осыпает.
  • Барабанные. Оборудование состоит из барабана куда поступает древесина. При включении оборудования сырье разрушается от удара друг об друга, когда барабан доводится до необходимой скорости.
  • Роликовые. Состоят из ролика и чаши, ролик раскручивается, постепенно приближаясь к чаше, сырье измельчается, попадая между чашей и роликом.
  • Молотковые. Состоят из, закрепленных на роторе молотках. Сверху засыпается сырье при вращении ротора разбивается на мелкие части молотками и осыпается.

Дробилку для дерева можно классифицировать по размерам измельчения древесины:

Технологическая щепа. Для технологической щепы существует государственный стандарт, который отражает требования к конечному результату, а именно размеры щепы, качество, массовую долю остатков в процентах на ситах с различным диаметром и поддоне.
Специальная стружка

Важное значение отводится параметрам настройки машины, ведь от этого зависит размер стружки, которая используется при изготовлении древесно-стружечных плит.
Древесная измельченная фракция. К ней относится древесная мука, древесная пыль и другая измельченная фракция из дерева, которые используются при производстве линолеума, линкруста, стекла и другой готовой продукции.

Как сделать измельчитель веток своими руками: поэтапная инструкция

Порядок действия простой, сделать необходимо следующее:

  • подобрать чертеж;
  • приобрести или найти в саду, гараже, доме необходимые инструменты и материалы;
  • изготовить ножи;
  • соорудить кожух и куб для подачи веток или травы;
  • установить все устройства на станину.

Ищем чертеж или составляем его самостоятельно

Рекомендуется использовать готовые чертежи, но, при этом, корректировать их с учетом размеров имеющихся деталей. В первую очередь это касается двигателя, поскольку от его габаритов будут зависеть размеры станины и схема размещения всех агрегатов.

Простейшая схема веткодробилки

Примером чертежа того, как сделать садовый измельчитель своими руками на базе электродвигателя может быть несколько вариантов схем:

  • В интернете полно чертежей роторного устройства для утилизации веток. В качестве режущего механизма при этом, как правило, используются фрезы. Следует иметь в виду, что такой агрегат потребует достаточно мощного мотора, а фрезы будут расходным материалом, что удорожает его эксплуатацию. С другой стороны, такой измельчитель позволит утилизировать крупные ветки.
  • Самым технически сложным с точки зрения изготовления является двухвалковый шредер. Однако он будет и самым мощным. С его помощью можно утилизировать ветки до 8 см. толщиной. Изготовить такое устройство самостоятельно сложно, поэтому рекомендуется привлекать специалистов.

Подробный чертеж для сооружения устройства

Готовим инструменты и материалы

Изготовление самодельного измельчителя требует времени, материалов и инструментов. Некоторые комплектующие могут “ударить по карману” в случае, если их нет в наличии, и они будут покупными. Экономический смысл в самостоятельной сборке устройства будет при условии, если оно будет дешевле в несколько раз по сравнению с ценой в магазине.

Некоторые комплектующие для измельчителя

В первую очередь необходимо озаботиться двигателем. В зависимости от толщины перерабатываемых веток подбирается мощность мотора. Двигатель мощностью до 1,5 кВт позволяют утилизировать траву и ветки толщиной до 2 см. Но самые популярные устройства комплектуются мотором мощность в 3-4 кВт. Они перерабатывают ветки диаметром до 5 см.

Для передачи усилия с двигателя на вал с режущим механизмом потребуются, как минимум, 2 шкива и подшипника. Также может возникнуть потребность и в шестеренках. Оптимальная скорость вращения режущего механизма – 1500 оборотов в минуту. Она обеспечит необходимую производительность и длительный период эксплуатации двигателя.

Также потребуются ножи, о чем уже говорилось выше ножи. Можно использовать дисковые пилы или фрезы. А еще допустимо изготовить режущие элементы самостоятельно, например, из фуганка. Во втором случае производительность и качество работы агрегата оставит желать лучшего.

Для станины необходимы трубы, а для сварки кожуха и бункера для подачи веток — листы металла.

Изготовление станины

Двигатель, бункер и режущий механизм крепятся на станину. Это — сварная конструкция из труб или металлических уголков. Ее размеры определяются на основании чертежа. Для изготовления потребуется болгарка и сварочный аппарат. При работе со сваркой необходимо соблюдать правила техники безопасности и надевать защитные очки.

Станина — основа будущего агрегата

Изготовление режущего механизма

Режущий механизм представляет собой вал, на который монтируются ножи. В их качестве можно использовать диск от болгарки, фрезы, дисковые пилы. Можно изготовить ножи из автомобильной рессоры. Для этого придется их заточить.

Несколько вариантов режущих элементов

Сборка агрегата

Порядок действий:

  • Сбор режущего механизма. Ножи помещаются на вал, между ними прокладываются шайбы для того, чтобы исключить трение режущих элементов друг о друга. С обоих сторон вала ножи закрепляются гайками.
  • Монтаж режущего механизма на станину. Для этого в станине проделываются отверстия, а сам механизм крепится на нее с помощью гаек и болтов. Предварительно следует напрессовать подшипники на вал.
  • Установка электродвигателя и ременной или цепной передачи.
  • Монтаж защитного кожуха, бункера и рукава для выброса щепы.
  • Установка кнопки пуск/стоп.

Выбор двигателя и определение ременной передачи

Такой показатель, как мощность привода, указывает на толщину веток, которую может переработать самодельный аппарат:

  1. Для большинства целей вполне хватает электрических двигателей с показателями мощности 2,5−3,5 кВт, но не меньше 2 кВт. Силовые установки мощностью 1,5 кВт подойдут для обустройства измельчителей для травы и мелких веток. С более крупным мусором они не справятся.
  2. Бензиновые или дизельные моторы должны обладать мощностью 5−6 лошадиных сил. Кстати, подобные агрегаты установлены на бытовых мотоблоках и компактных мини-тракторах.
  3. Если вы собираетесь приобрести более мощный электромотор, то это может оказаться бессмысленной покупкой. Дело в том, что подобный агрегат употребляет слишком много электрической энергии, но не проявляет высокой продуктивности работы.

Однако количество оборотов электродвигателя практически не играет роли, т. к. необходимая скорость вращения режущих элементов обеспечивается клиноременной передачей.

Чтобы шредер для древесины справлялся со своими обязанностями на ура, ножевой вал должен работать на скорости не больше 1500 оборотов в минуту. Достичь таких показателей можно с помощью выбора подходящего диаметра ведущего и ведомого шкива. Решающее значение отыгрывает не скорость оборота ножей, а получаемый крутящий момент или усилие

Также нет смысла уделять особое внимание расстоянию между шкивами и длине ремня, за исключением слишком длинных ремней, которые существенно снижают показатели КПД передачи

В качестве примера можно выбрать следующий расчет: берём электрический двигатель на 2800 оборотов в минуту, который будет установлен на дробилку. Идеальным решением станет снижение оборотов на валу вдвое, до 1400 об/минуту. В таком случае диаметры шкивов будут отличаться в два раза. Например, размер ведущего шкива составляет 100 миллиметров, а диаметр ведомого достигает 200 мм.

Заказывая шкивы для клиноременной передачи в токарной мастерской, учтите: лучше отдавать предпочтение шкивам на 3 или 4 ручья, чтобы после можно было менять обороты на рабочем валу с помощью перестановки ремня. В таком случае удастся подстраивать измельчитель под разные условия работы, например, для обработки стеблей кукурузы, подсолнечника или травы.

Самодельный электрический измельчитель

Измельчитель своими руками можно изготовить при наличии необходимых элементов. Самым практичным считают веткодробилку состоящую из двух валов. Для изготовления создается чертеж, согласно которому производится сборка.

Первоначально подбирается необходимый материал и инструмент:

  • электродвигатель номинальной мощностью до 4 кВт
  • пару стальных пластин толщиной до 10 мм
  • две шестерни из высокопрочной стали
  • пару шкивов
  • валы, закаленные и обработанные
  • подшипники для надежного крепления валов
  • непосредственно режущие лезвия из стали
  • металлический корпус
  • стальная труба необходимого диаметра
  • набор гаечных ключей
  • аппарат для сварки
  • мощная дрель, либо перфоратор

Из квадратной заготовки вытачиваем валы с двух сторон. В центре сверлим отверстия для 4 ножей, в них нарезается резьба. Закругленные края вставляют в подшипники. Изготавливается барабан из 4 шпилек, и двух стальных пластин в которых прорезаются отверстия под подшипники.

Прочно закрепляют подшипники и шкивы на валу, с противоположной стороны устанавливают шестерни. На заранее подготовленную раму устанавливаем корпус с режущим механизмом и двигатель. Передача крутящего момента от привода будет производиться при помощи ремней через шкивы на валах двигателя и ножей.

Корпус приемника делают из листового металла, вырезанного в форме 4 трапеций. При помощи сварочного аппарата их скрепляют между собой в виде усеченной пирамиды. Короб соединяют с корпусом режущего механизма при помощи болтового соединения.

Садовый измельчитель из стиральной машины

Для сборки измельчителя веток своими руками необходимо провести следующие манипуляции:

  • Из стиральной машины старого типа удаляется активатор.
  • Заранее изготовленный нож устанавливают непосредственно на вал двигателя.
  • Размер рабочего инструмента делают немного меньше диаметра барабана.
  • В нижней части корпуса прорезается отверстие из которого будет высыпаться щепа.
  • К отверстию присоединяется корпус.

Самодельный измельчитель из болгарки

Изготовление веткоизмельчителя своими руками из болгарки разделяют на несколько этапов:

  • Берем бутыль 20 л, отрезаем нижнюю часть, а в верхней увеличиваем отверстие. Это будет приемник.
  • С боку пропускаем ось устройства.
  • Сверху на вал устанавливаем режущий элемент и надежно закрепляем всю конструкцию.

Дробилка из триммера

Для измельчителя веток изготовленного своими руками из садового триммера необходимо подготовить следующие необходимые элементы:

  • емкость из пластика или металла объемом до 50 л
  • несколько труб из металла диаметром до 20 мм
  • стальную сеть площадью около 1 кв.м с мелкой ячейкой
  • обрезок деревянной доски, либо фанеры
  • необходимо приобрести металлические хомуты для креплений
  • деревянные бруски и саморезы для их стяжки
  • непосредственно сам триммер любой конструкции

В качестве вспомогательного инструмента рекомендуется подготовить:

  • шуруповерт
  • наковальня
  • дрель
  • электролобзик
  • слесарный молоток

Для того, чтобы изготовить измельчитель необходимо следовать пошаговой инструкции:

  • Первоначально подготавливают емкость веткоруба. Для этого на дне просверливают и вырезают отверстия в виде трапеций. Края обрабатываются.
  • На дне закрепляется сетка при помощи брусков. Тем самым делается мембрана.
  • Емкость располагают на небольшой высоте при помощи конструкции из труб.
  • Двигатель триммера крепят на доске.
  • Штангу устройства немного укорачивают и устанавливают также на основании с приводом.
  • На торце штанги ставят режущий инструмент.
  • Перед производством непосредственной работы необходимо провести испытания. Для измельчения веток различной толщины можно применять разные насадки.

Садовый измельчитель своими руками: основные элементы конструкции

Садовый измельчитель, он же шредер или чиппер, существенно облегчает процесс ухода за дачным участком. С его помощью можно легко очистить территорию от веток и травы. Переработанное сырье можно заложить в компостную яму для получения натурального удобрения. Полученную мелкую древесину целесообразно использовать в качестве дров для отопления домика. Измельченная щепа от фруктовых деревьев идеально подходит для копчения мяса.

Шредер для травы и веток поможет справиться с растительным мусором на участке

Конструкция садового шредера достаточно проста. Она состоит из таких основных деталей:

  • бункера;
  • привода;
  • измельчительного механизма;
  • металлической рамы с защитным кожухом.

Некоторые модели могут быть оборудованы дополнительными элементами:

  • бункером для измельченного органического мусора;
  • проталкивателем;
  • ситом для регулирования фракции щепы.

Принцип работы любого измельчителя такой же, как у мясорубки и заключается в следующем. При включении шредера в работу начинает запускаться двигатель, который приводит в действие рабочий вал, оснащенный режущим механизмом. В это время садовый мусор попадает в приемную воронку и с помощью режущего устройства измельчается до состояния мелкой щепы.

Щепа из измельченных веток может использоваться в качестве компоста для растений

Измельчительный механизм

Перед тем как приступить к созданию самодельного шредера, необходимо четко определиться с видом отходов, которые он будет перерабатывать. Это напрямую зависит от его конструктивных особенностей и рабочих характеристик. Садовые измельчители классифицируются по трем основным параметрам: типу и мощности двигателя и виду измельчительного механизма.

Существуют следующие варианты измельчительного механизма:

  • фрезерный, для переработки твердой древесины;
  • ножевой универсальный;
  • валковый, для перемалывания тонких веток деревьев и кустарников;
  • с вращающимися турбинами для измельчения толстых веток;
  • молотковый, для утилизации тонких веток;
  • триммерный, основанный на использовании лески, для мягкого мусора.

При самостоятельной сборке измельчителя отдается предпочтение ножевой системе или наборной из дисковых пил. Можно выполнить двухвалковую конструкцию, при которой два-три ножа устанавливаются на массивном диске и вращаются друг другу навстречу.

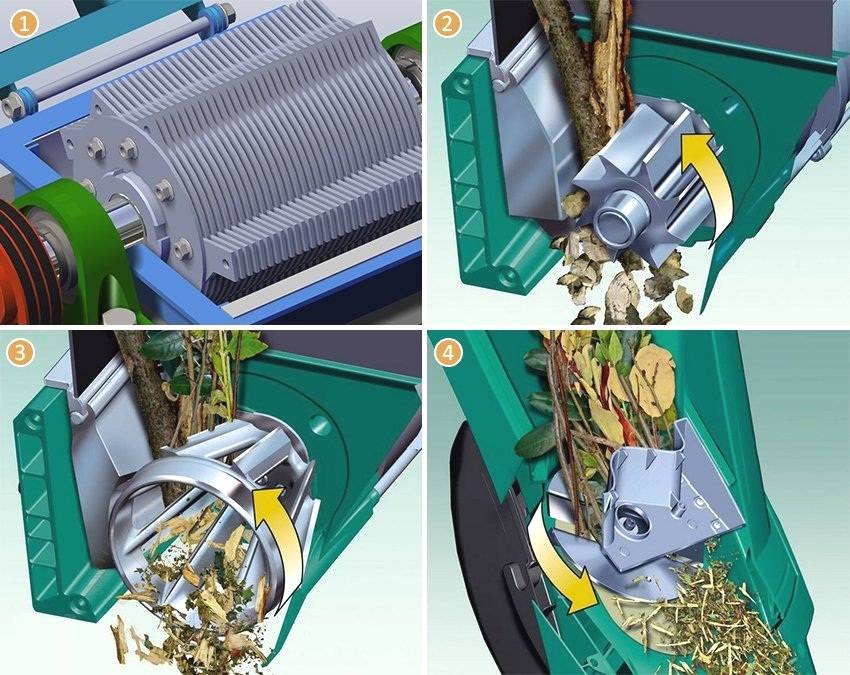

Различные типы измельчительного механизма: 1 — молотковый, 2 — фрезерный, 3 — ножевой фрезерно-турбинный, 4 — ножевой дисковый

Тип и мощность двигателя

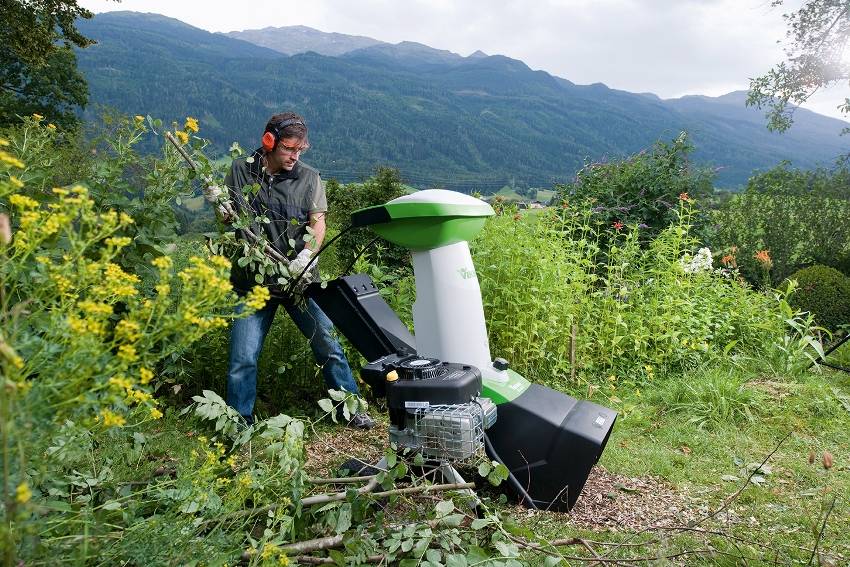

Шредер может быть оснащен электрическим или бензиновым двигателем. У каждого из них есть свои важные достоинства и некоторые недостатки. Измельчитель садовый, работающий на бензине, более мобильный. Его работа не зависит от источника электропитания. Он способен перерабатывать более толстые крупные ветки. Однако такие чипперы более громоздкие и тяжелые. К тому же они выделяют в атмосферу вредные вещества в процессе своей деятельности.

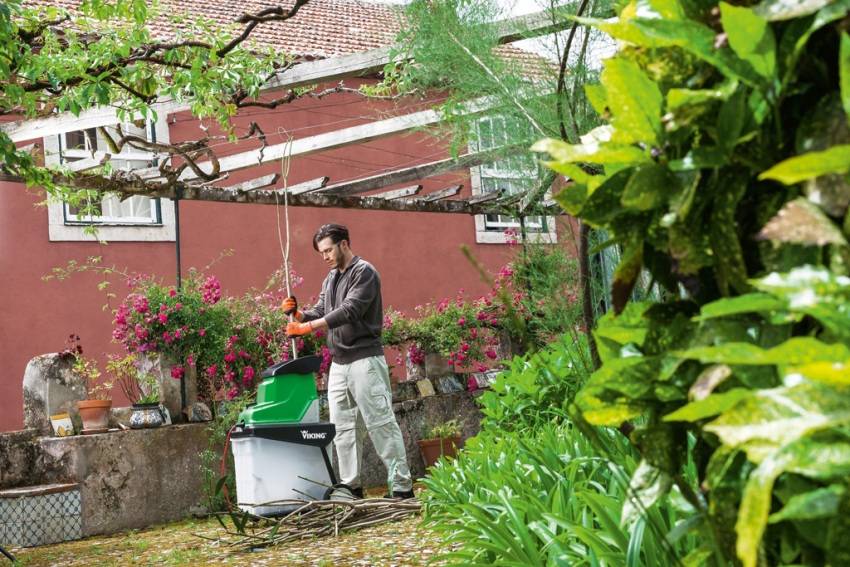

Измельчители с электродвигателем более легкие и удобные в эксплуатации. Однако они уступают по показателю мощности и зависят от энергоресурса.

Возможность перерабатывать определенный вид садового мусора зависит от мощности двигателя. Для маленьких объемов отходов, где диаметр веток не превышает 20 мм, достаточно двигателя мощностью 1,5 кВт. Если необходимо перемалывать ветки толщиной 20-40 мм, то тогда целесообразно использовать двигатель мощностью не менее 3,5-4 кВт. Справиться с крупной древесиной 100-150 мм в диаметре смогут измельчители, оснащенные двигателем мощностью 6 кВт.

Шредер с высокой производительностью способен перемалывать ветки диаметром до 100 мм

Следующей особенностью конструкции шредеров является тип привода. Эту функцию может выполнять цепь, ремень или сам вал двигателя, на котором осуществляется фиксация ножевого механизма.

Составные элементы конструкции

Измельчитель травы своими руками из стиральной машины собрать не сложно. Многие детали есть дома, недостающие можно докупить. Такие самоделки незаменимы в хозяйстве.

Электромотор

Минимальные требования к мотору: мощность 180 Вт и обороты двигателя в диапазоне 1350-1450 об/мин. Чем больше мощность и обороты, тем больший объем мусора можно переработать. Двигатели от современной стиралки использовать сложнее, так как они управляются электроникой. Лучше брать двигатель от моделей машинок «Ока», «Фея» или «Малютка». Чем больше будет мощность двигателя, тем толще ветки он сможет перерубить.

Приемный короб должен быть прочным. Попавшие внутрь камни или проволока могут повредить корпус. Форму бака лучше выбрать цилиндрическую. Бак можно сделать из большого металлического ведра или бочки, укрепив её дополнительно листом железа. Можно использовать бак от стиральной машины. Если он очень высокий, его легко укоротить болгаркой. Когда лезвия вращаются слишком быстро, и трава вылетает из короба, его оснащают крышкой.

Внизу бака, на уровне лезвий, располагается отверстие для высыпания измельченных частиц. На дно резервуара можно приварить или прикрепить болтами стальной уголок перед отверстием для отведения измельченных частиц.

Нож в траворезке может быть один или несколько. Обычно это металлическая прямоугольная пластина, заточенная с одной стороны, прикрепленная к мотору или валу. Пластин может быть несколько. Используют и ножи в форме дисков. Размер зависит от желаемой крупности нарезки. Можно сделать лезвия самостоятельно из ножовочного полотна или старой пилы, или использовать диски от газонокосилки.

Размер ножей должен быть такой, чтобы они не касались стенок бака. Но и большое расстояние делать не нужно, чтобы трава не наматывалась.

Дробилка для зерна и травы в домашних условиях

Не менее широкое поле для фантазии и технических экспериментов. Но мы рекомендуем отдать предпочтение варианту зерноизмельчителя из дисковой электропилы или болгарки. Он достаточно прост и не требует чертежей.

Все, что нужно, это снять диск с пилы, вместо которого устанавливается 2-сторонне заточенный нож. Из прочной фанеры, деревянной заготовки или остатков ламината делают платформу для опоры. К ней присоединяется сама болгарка и емкость для подачи зерна.

Подобное приспособление может не только измельчить зерно, но и откалибровать выходную зерномассу по величине. Для этого нужны сита с ячеей установленного диаметра.

Путем смены зернодробильного ножа на обычный от пилы можно превратить зерномолотилку в траворезку, и наоборот.

Инструкция по сборке двухвалкового шредера

Работы начинаются с создания рамы. Для этого с помощью угловой шлифмашинки из профильной трубы нарезаются две заготовки длиной 80 см и четыре детали длиной 40 см. Далее между двумя длинными заготовками под прямым углом сваривают короткие отрезки. Две внутренние детали должны размещаться на таком расстоянии относительно друг от друга, чтобы обеспечить надежную установку измельчительного барабана.

Чертеж для сборки валов двухвалкового измельчителя

Следующим этапом является создание валов для измельчительного барабана. Если планируется установить на один вал четыре ножа, то тогда используем квадратную металлическую заготовку. Делаем оба ее конца круглой формы, чтобы они смогли войти в подшипники. Для трех ножей понадобится круглая заготовка, в которой оттачивается центральная часть. В ней делается три плоских среза для последующей установки ножей.

Для создания ножей можно взять небольшой отрезок листа рессоры Камаза. В ножах делаются отверстия для болтов. Затем следует выполнить заточку ножей на точильном станке, где выбирается угол режущей кромки со значением 35-45 градусов. Далее заточенные ножи прикладываются к валу и помечаются места их крепления, в которых создаются отверстия, и нарезается резьба.

Далее приступаем к созданию измельчительного механизма. В двух металлических стенках с помощью сварочного аппарата делаются круглые отверстия для установки подшипников. С помощью специальных накладок и болтов устанавливаем подшипники внутрь металлических стенок. В подшипники вставляем валы, надежно закрепляя их. Они должны располагаться на достаточном расстоянии, чтобы исключить возможность их соприкосновения. Далее соединяются стенки барабана с помощью металлических шпилек с резьбой и гаек.

Чертеж расположения валов на раме двухвалкового шредера

Теперь приступаем к созданию приемного бункера. Для этого из тонкого листового металла вырезается четыре параллелепипеда. Далее каждый край загибается на 4 см. Короткий участок в одну сторону, длинный – в противоположную. С помощью самозатягивающихся заклепок или сварки соединяем все детали. На отогнутых краях у основания короба делаются отверстия для крепежа.

Теперь на валы надеваются шестеренки, для синхронизации движения, и вся конструкция устанавливается на раму и закрепляется при помощи болтов. Затем устанавливается двигатель, который соединяется с валом ременной передачей или цепью. Двигатель лучше брать большой мощности, но с малым числом оборотов. В конце устанавливается и закрепляется приемный бункер. Затем на все вращающиеся части шредера надевается защитный кожух во избежание попадания в измельчитель посторонних предметов.

Главными преимуществами такого агрегата является высокая мощность и техническая способность измельчить толстые ветки в диаметре от 20 до 80 мм. Это будет зависеть от количества ножей и числа оборотов. На многочисленных сайтах в сети интернет представлены подробные рекомендации, как сделать измельчитель веток своими руками. Видео примеры более наглядно отображают весь процесс сборки и монтажа самодельного устройства.

Двухвалковый измельчитель, сделанный своими руками

Как самостоятельно собрать режущий элемент

Для изготовления фрезерного ножа вам понадобятся:

  • дисковые пилы (10-12 шт.). Их количество может отличаться от указанного, как в меньшую, так и в большую сторону. Чем больше установлено дисков, тем более мелкая щепа получится на выходе;
  • штанга резьбовая М20;
  • подшипники (внутренний Ø 20 мм);
  • плотный мягкий пластик для изготовления шайб-прокладок;
  • шайбы и гайки для крепежа.

Собирают нож следующим образом:

  1. На шпильку (её диаметр 20 мм совпадает с отверстием пил) надеть диск.
  2. Между соседними дисками следует установить вырезанную из пластика шайбу. Она необходима, чтобы режущие кромки соседних пил (они шире, чем полотно диска) не цеплялись одна о другую.
  3. Крайние диски фиксируют шайбами и гайками. В результате у вас получится вал, с расположенными на нём дисковыми пилами. Осталось установить штангу с пилами на раму, при помощи подшипников, втулок и хомутов.

Особенности изготовления рамы

Независимо от типа выбранного дробильного оборудования, его необходимо оснастить ключевым элементом — станиной, где вскоре будет установлен привод и рубильный механизм. Устройство принято варить из уголков или труб, соблюдая следующее пошаговое руководство.

  1. Высота подбирается под рост, что необходимо для комфортного забрасывания ветвей в бункер.
  2. Конструкцию необходимо изготовлять из качественных материалов, чтобы она оставалась максимально прочной и устойчивой. Это значит, что ширина рамы должна составлять как минимум 500 миллиметров, при этом длина остаётся произвольной.
  3. Станина должна обладать повышенной жесткость. Чтобы достичь оптимальных показателей нужно приварить между стойками поперечины.
  4. Чтобы удобно транспортировать агрегат желательно оснастить раму несколькими колесами и ручкой.

Не забудьте продумать, куда вы установите электрический двигатель. Для самодельных дробилок лучшим решением может стать вариант установки мотора в створе рамы, чтобы он не выпирал за её габариты. Аналогичное правило применяется и в других типах дробилок.
