Как сделать сабвуфер

Сабвуфер можно сделать из стеклопластика или фанеры. Как правило, он устанавливается в багажном отсеке. Но со стеклопластиком новичку будет справиться достаточно сложно. Поэтому подробно рассмотрим процесс изготовления из фанеры. Это одна из самых простых моделей саба закрытого типа с фазоинвертором, который можно сделать самостоятельно.

Что нам понадобится, чтобы сделать сабвуфер:

  • Фанера, толщиной не меньше 20 мм
  • Герметик и пистолет для него
  • Ткань или ковролин
  • Шурупы и саморезы
  • Электролобзик и шуруповерт
  • Степлер, скобы к нему, клей
  • Наждачная бумага
  • Пространство

Если не найдете такой фанеры, то подойдет любая, толще 10 мм. Но чем больше ее толщина, тем меньше она будет вибрировать и, соответственно, меньше будет дополнительных помех звука саба.

  • Первым делом рассчитываем литраж короба под динамик. Для этого можно воспользоваться программой speakershop. После этого, расчерчиваем фанерные листы по чертежу
  • Затем, электролобзиком разрезаем по нанесенным линиям
  • Для того чтобы согнуть лист ДВП в трубку, достаточно его распарить. После то, как получился цилиндр по краю его надо скрепить саморезами, используя внутреннюю планку
  • После этого, к нему прикрепляются с обеих сторон донышки. Для этого используем клей и степлер. Но лучше все — таки, для этой цели использовать те же саморезы. Все стыки обязательно обработать герметиком
  • Следующий шаг – обтянуть короб выбранным материалом. Это может быть ткань, кожа или что-то иное

И, в заключение, устанавливается фазоинверторная труба, усилитель и припаиваются клеммы для того, чтобы подключить провода.

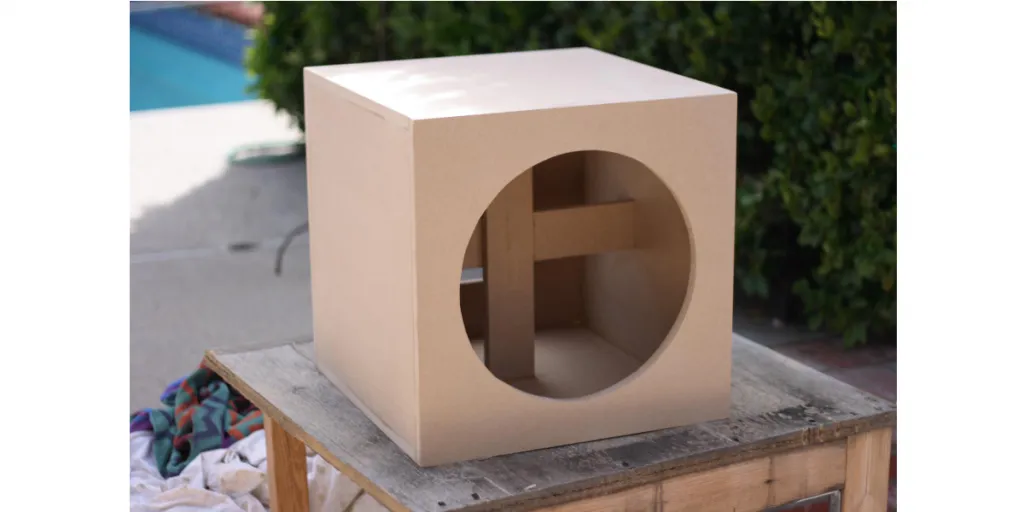

Прямоугольный короб из фанеры

Также короб для саба может быть трапецевидной формы. И его еще проще сделать, чем предыдущий.

Набор инструментов остается тем же, как и для цилиндрического короба.

  • Используя ту же программу speakershop, рассчитываем объем будущего короба
  • Расчерчиваем листы фанеры и распиливаем его
  • После того, как детали вырезали, к нижней части короба саморезами прикручиваем переднюю стенку. А затем, таким же образом, прикрепляем и верхнюю панель
  • Следующий шаг – это наметить линию скоса на МДФ-панели. От нижнего края ящика, вычитаем толщину листа фанеры и чертим. Лишнее убираем рубанком или лобзиком
  • После этого, можно вставить боковые части и прикрепить их саморезами
  • Все стыки обязательно обработать герметиком. Осталось разобраться с задней панелью, на которой необходимо выпилить отверстия под фазоинверторы. Перед тем, как это делать, нужно с помощью циркуля начертить их диаметр на фанере. Также, это отверстие можно сделать и на боковой стенке
  • Сами фазоинверторы можно изготовить из остатков пластиковой трубы, соответствующего диаметра. Осталось только их подключить

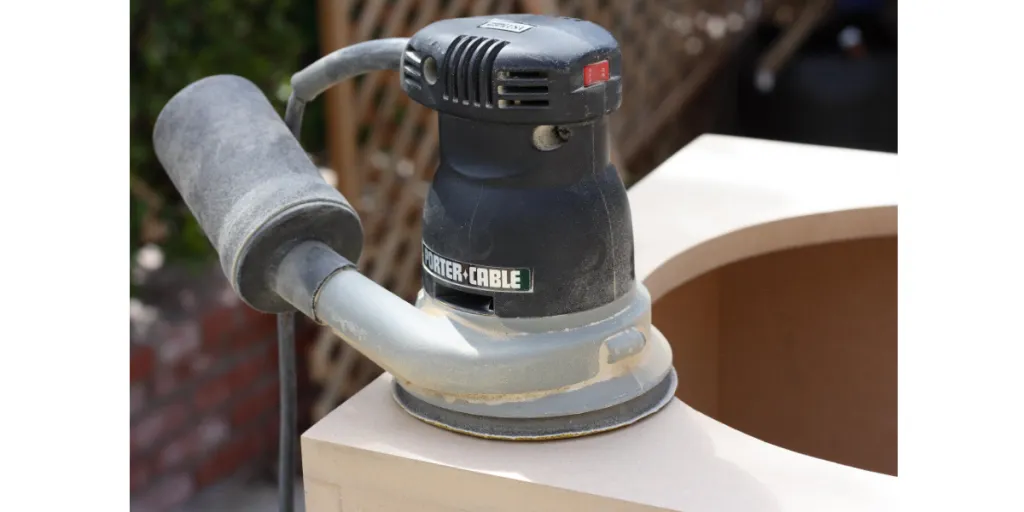

  • Теперь можно оклеить сверху корпус тканью. Перед этим, желательно зашкурить корпус наждачкой и после этого протереть снаружи и внутри влажной тряпкой
  • Можно вставлять фазоинвертор и усилитель. Работа окончена

Как сделать сабвуфер своими руками в автомобиль? Дело довольно простое. если разобраться в его назначении и комплектующих. Сабвуфер — это такая акустическая система, при которой воспроизводятся низкие частоты в диапазоне звука 20-120Гц. Он необходим для создания полного объемного звучания, особенно актуального для танцевальной и рок-музыки. Среднестатистическая акустическая система не способна воспроизвести этот диапазон, так как человеческим ухом он не распознается в полной мере.

Мы слышим басы, чувствуем вибрации, в общем — для автомобиля это самое оно, установить можно в любом месте. Однако, рекомендуем использовать багажное место, там и места вдовольи мешать никому не будет. Размеры будущего сабвуфера определяются динамиками, которые вы подобрали. Как правило, они имеют довольно большой диаметр.

Сделать самодельный сабвуфер для авто не сложно: собрать коробку и установить в нее динамик, главное в этом деле — подобрать динамик. Мы советуем прислушаться к этой информации. Она поможет достичь качества звука и труды будут не напрасными.

Изготовление сабвуфера своими руками включает в себя такие этапы:

  • определение с динамиком;
  • расчет и проектирование коробки для сабвуфера;
  • изготовление такого короба;
  • декоративное оформление изделия;
  • установка в автомобиль.

Короб для сабвуфера: классификация

Готовый сабвуфер соединяется с динамиком посредством проводки, после чего тематические элементы помещаются в короб. От последнего также зависят акустические свойства (звук может быть направленным или рассеянным).

Поэтому в зависимости от требований пользователя короб для сабвуфера бывает:

  • Рупорным – отличается рупорной формой для направления звука в определенную точку;
  • Закрытым – располагает усилителем и излучателем внутри себя;
  • Фазоинверторным – имеет отверстия разных диаметров для создания особого звукового эффекта;
  • Пассивным – клон фазоинверторного короба, но уже с дополнительным диффузором, который не располагает звуковой катушкой;
  • Бандпассом – имеет несколько секций внутри себя, в которых в зависимости от типа Бандпасса могут располагаться от одного до нескольких фазоинверторов при условии, что часть секций пустует;
  • Резонаторным с 4 волнами – представляет собой трубу, звучание которой на порядок качественнее того, которое демонстрируют аналоги.

Выбор конкретного вида короба зависит от требовательности пользователя и места размещения сабвуфера непосредственно в машине – в багажном отсеке, под сидушкой, на расположенной сзади полке либо по центру спереди.

Распил деталей

Итак, вы определились с формой для сабового короба и у вас есть чертеж.

Разметьте лист по деталям и распилите по нанесенным размерам. Используйте диск большим количеством зубьев, чем меньше размер зуба у диска для циркулярной пилы, тем меньше получится сколов, и их размер будет незначительным.

Если вы пользуетесь ручной циркуляркой, а рука у вас не набита, лучше использовать направляющую, что бы случайно не «завалить» рез.

Выполнять эту работу лучше вдвоем, так как одному ворочать большие листы и держать их во время работы достаточно не удобно.

Ниже хорошее видео от Rockford Fosgate, правда на английском, но тут все понятно без перевода — выбор формы корпуса, разлиновка деталей, распил.

Инструменты и материалы

Из инструментов для работы потребуются следующие:

  • дрель с набором свёрл;
  • болгарка с отрезным по дереву диском;
  • электролобзик с мелкозубчатой пилой;
  • шуруповёрт с плоской и фигурной битами.

Электроинструмент позволяет справиться с работой в несколько раз быстрее, чем полностью ручной набор инструментов. Но слесарные инструменты также нужны: молоток, пассатижи, бокорезы, возможно, разводной ключ, резак, напильник (или зубило). Потребуется и паяльник с подставкой.

Материалы для изготовления колонок:

  • доска ДСП, ДВП или фанерная;
  • саморезы;
  • болты и гайки с гравёрными шайбами;
  • клей универсальный для склеивания дерева, резины и пластика (или мебельные уголки – они предпочтительнее при разборке колонки в случае выхода её из строя);
  • клей-герметик;
  • припой, канифоль и паяльный флюс.

Как сделать сабвуфер, своими руками, в машину? С чего начать?

Первоначальный этап – это подготовительный процесс, включающий в себя подбор рабочего материала.

Наиболее подходящим материалом для изготовления сабвуфера своими руками в машину – считается MDF. Лучше брать плиту средней плотности. Можно использовать качественную фанеру или ДСП. Для изготовления сабвуфера подойдут дверцы от старой мебели, которые есть практически в каждом доме.

Если вы решили использовать пластик, нужно понимать, что он снижает качество звука и применяется только для отдельных элементов, не влияющих на звук (уголки, ручки для переноски и т.п.). В отделке предпочтение отдаётся ковролину, которым обтягивают передняя панель корпуса аппаратуры.

Установка сабвуфера и подключение его к магнитоле

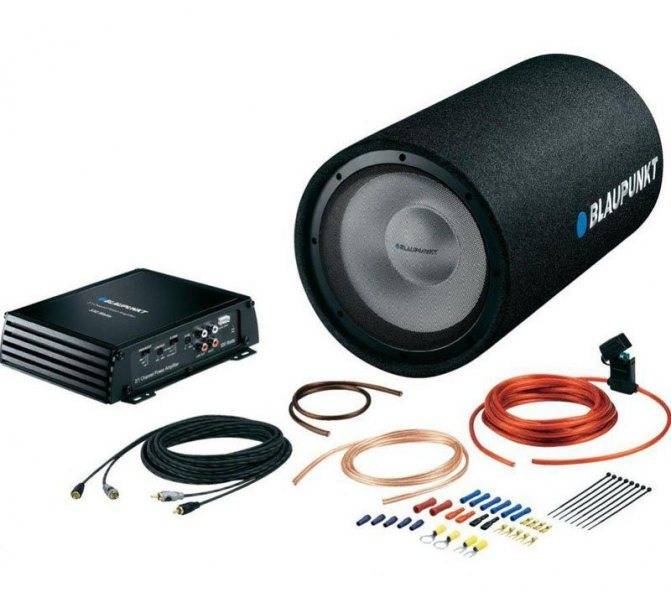

Список необходимых комплектующих и их функции:

  1. Силовой кабель. Обеспечивает высококачественную работу усилителя в машине.
  2. Акустический кабель. Выполняет функцию доставки звукового сигнала от усилителя на пассивные громкоговорители.
  3. Колба с предохранителем. Защищает силовой провод от замыкания.
  4. Клеммы аккумулятора. Упрощает присоединение силовых проводов к аккумулятору, кузову машины.
  5. RCA-коннектор («колокольчик», «тюльпан»). Самый лучший вариант передачи аудиосигнала от автомагнитолы к устройству для усиления мощности.

Для выполнения монтажа любого сабвуфера потребуются:

  • кухонный нож;
  • пассатижи;
  • электроизоляционная лента;
  • хомут для стяжки проводов;
  • предохранитель;
  • конденсатор;
  • готовый комплект проводов;
  • гаечные ключи (в том числе разводной).

Место для установки саба

От модели транспортного средства напрямую зависит место для установки сабвуфера. Условно существуют три основных класса автомобилей: седан, минивэн, кабриолет. Каждый из трёх типов нужно рассмотреть по отдельности.

  1. Установка саба в седан. Акустическую систему можно расположить в подлокотнике на заднем сидении или на задней полке. Предпочтительнее и удобнее считается первый вариант.
  2. Люди, владеющие минивэном/хэтчбеком, могут не беспокоиться о выборе места для монтажа саба, большое багажное отделение будет лучшим местом.
  3. Большие проблемы могут возникнуть, если у вас кабриолет, так как в нём дефицит свободного пространства. Но при сильном желании всё реально. Установка сабвуфера возможна на заднюю полку.

Чтобы это сделать, потребуется изготовление плоского корпуса-стелса.

Иными словами, монтаж акустической системы в любой автомобиль возможен. Нужно грамотно подойти к организации процесса, выполнять работу не торопясь, сделать правильный выбор НЧ-динамика.

Для уяснения деталей и последовательности установки просмотрите видео. Возможно, оно поможет оценить свои силы и получить ответ на вопрос: кто будет модернизировать акустическую систему вашего автомобиля?

Рекомендуем: Как установить универсальные брызговики

Как правильно установить и подключить сабвуфер в машине

Установка самодельного устройства в машине, а также его подключение потребуют наличия определённого инструмента. Итак, помимо того, что нужны сабвуфер и усилитель к нему, придётся заранее побеспокоиться и о следующих приспособлениях:

  • предохранитель;
  • провода (три проводка в одной обмотке — на питание, на «+» к аккумулятору и провод к магнитоле);
  • конденсатор;
  • кусачки;
  • изолента;
  • пластиковые хомуты;
  • комплект гаечных ключей.

Подключение проводов производится по следующей схеме:

  1. Изначально провод сабвуфера выводится к усилителю.
  2. От усиливающего устройства провод подводится к автомагнитоле.
  3. Провод питания «+» необходимо защитить от повреждений — например, завернуть его в гофру.
  4. Предохранитель ставится на этом же проводе «+» на минимальном расстоянии от аккумулятора.

Сабвуфер можно подключить самостоятельно, опираясь на параметры данной схемы

Видео: подключение и настройка сабвуфера

Самостоятельное проектирование, изготовление и подключение сабвуферов в автомобиле доступно практически каждому водителю. Залогом успеха дела станет как грамотный расчёт габаритов и объёма изделия, так и аккуратная сборка корпуса. При этом автолюбитель может самостоятельно подобрать нужный размер динамиков, чтобы создать в салоне то звучание низких частот, которое его больше всего устраивает.

Главная →

Тюнинг →

Шаг 7: Задняя панель

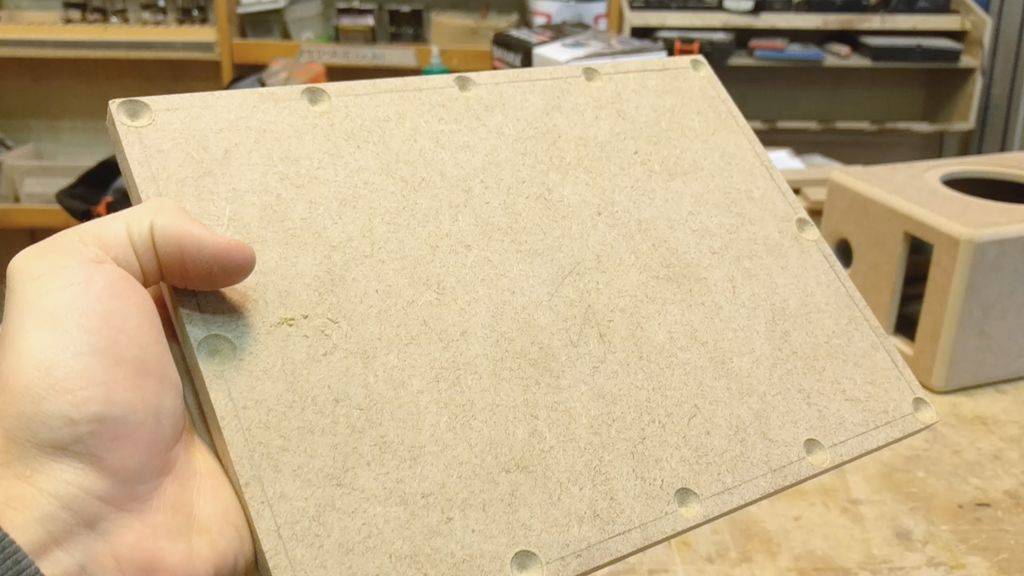

Обратите внимание, что задняя панель расположена не так, как в планах сборки. В составленных планах вы можете видеть, что нет опорных элементов панели, что упрощает процесс сборки, так что задняя панель может быть прикручена непосредственно к корпусу

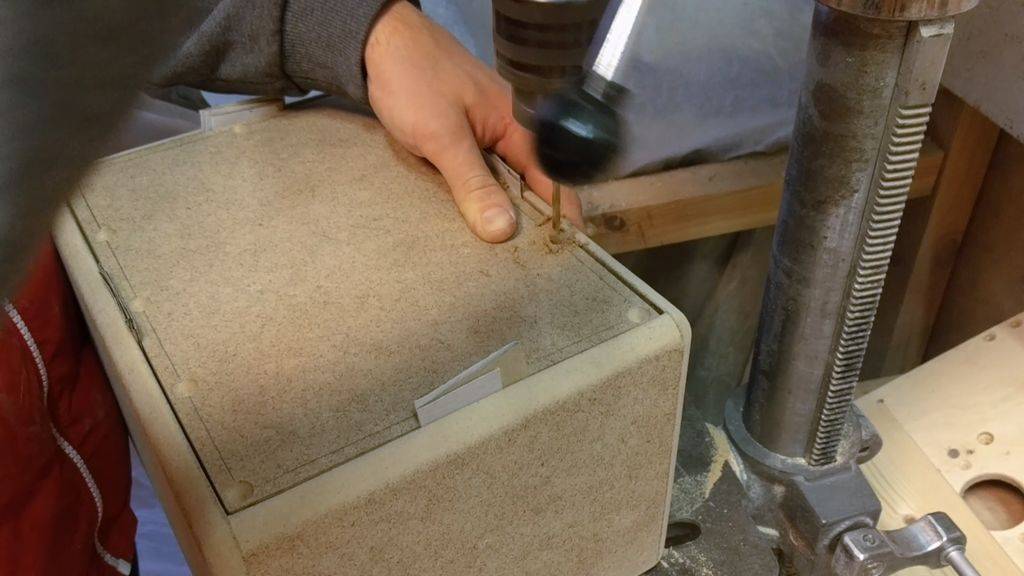

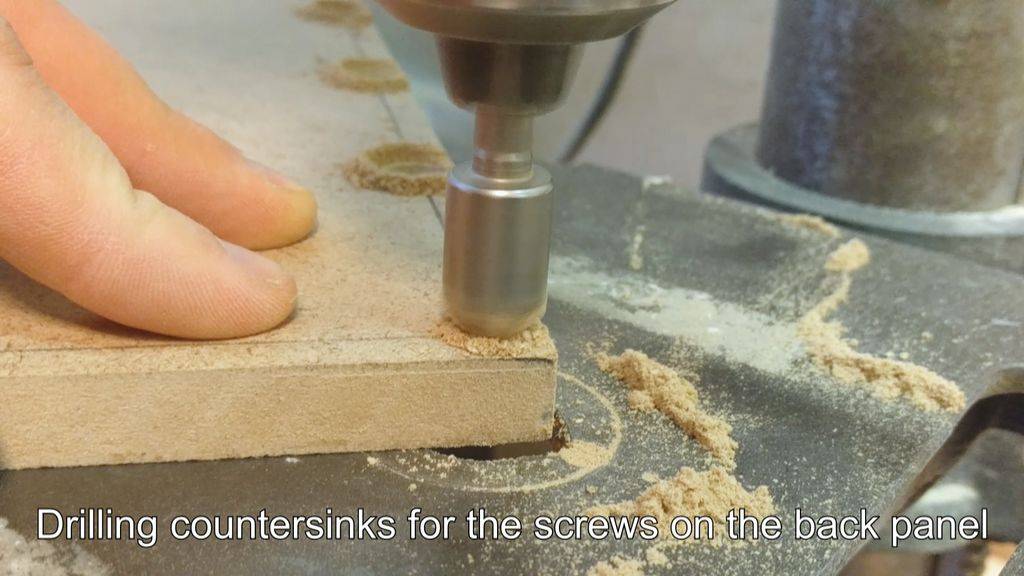

Автор решил просверлить зенковки на задней панели, чтобы винты были на одном уровне. Затем поместил заднюю панель на место и просверлил отверстия для винтов

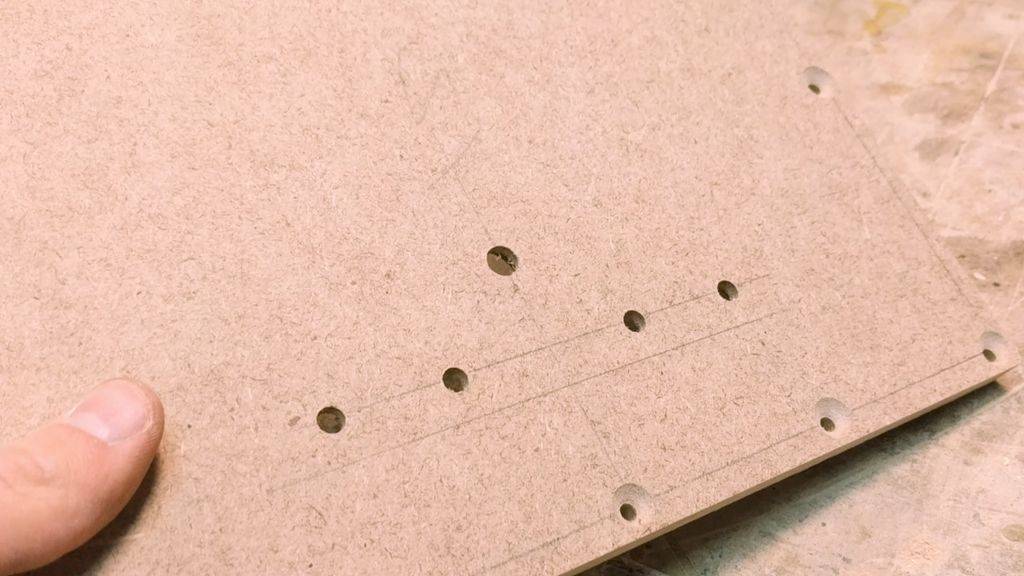

Обратите внимание, что сначала нужно просверлить сверлом меньшего диаметра, а затем использовать сверло большего диаметра, чтобы винты не вгрызались в заднюю панель, а только зажимали ее

Какой необходим динамик?

Полный расчет звукового оформления выполняется по т. наз. показателям Тиля-Смолла (ПТС). Потому как мы решили истратить время и труд на настройку саба, нам из них нужно будет только полная добротность головки на ее своей резонансной частоте Qts, т.к. именно по ней подбирается хороший вариант звукового оформления. В зависимости от величины Qts динамики разделяют на 4 группы:

  • Qts<0,5 – «равнодушные» сверхнизкодобротные. Достаточно дорогие, слишком низкая отдача, но способны воссоздавать подбасы аж до 20-15 Гц. Настройка сабвуфера с подобными без звукомерной камеры и специализированной измерительной техники не представляется возможной, т.к. резонансный пик не выражен.
  • 0,5
  • 0,7
  • Qts>1 – высокодобротные. Высокая отдача, небольшая стоимость, жёсткий звук в неоптимальном оформлении. Тяжело получить гладкую АЧХ. Компактные, выпускаются диаметром (в меньшую сторону) до 6” (155 мм). Идеальны для сабвуфера настольного или к телевизору (не к домашнему кинотеатру!).

Измерения

В спецификациях изготовителя на динамики Qts может быть отмечена как Qп или же просто Q, но есть там абсолютно не всегда, а в общедоступных базах данных вроде WinISD полно ошибок. Благодаря этому нам быстрее всего придется определять значение Qts дома.

Подготовка

В первую очередь подбираем и готовим для звуковых измерений комнату. В ней должно быть побольше оконных занавесей, штор, ковров на стенах и пол, мягкой мебели. Жёсткие горизонтальные поверхности (стол) необходимо покрыть чем-то пушистым; будет не лишним и набросать сплошь и рядом намного больше подушек. Очень сильно портят звуковое поле углы, в т.ч. жёсткой мебели со стенками, их нужно чем-то завесить, напр., одеждой на плечиках. Дальше подсоединяем к динамику длинные провода и подвешиваем в геометрическом центре потолка (под люстрой, если она есть) фронтальной стороной диффузора вниз на высоте от пола в 2/3 потолочные высоты.

Схемы измерений показателей динамиков дома

Сейчас необходимо собрать схему измерений, как показано вверху на рис. Нижняя схема нам еще понадобится чтобы провести измерения импеданса (полного сопротивления) динамика Z. От в большинстве случаев применяемой любителями измерительной схемы без преобразователя электрической энергии эта выделяется вполне профессиональной точностью: в расхожих схемах на диодах моста теряется ок. 1,5 В даже при входном сопротивлении тестера 10 МОм. Действие этой схемы основано на том, что импеданс преобразователя электрической энергии и R2, с одной стороны, много больше импеданса ГГ; со второй – много меньше выходного сопротивления усилителя мощности звуковой частоты, и на том, что самый паршивый цифровой мультитестер на пределе 200 мВ имеет входное сопротивление более 1 МОм. Но, если измерительный сигнал подается от генератора звуковой частоты (ГЗЧ) с обычным 600-омным выходом, эта схема чтобы провести измерения Z негодна.

Процедура

От компьютера с программой эмуляции ГЗЧ измерительный сигнал подается с выхода звуковой карты. «Гонять» его необходимо в границах 20-100 Гц вначале с дискретом (шагом) 10 Гц. Если резонанса ГГ не видно, она для сабвуфера негодна. Или реализатор вас бессовестно обманул, продав за 100 руб. равнодушную ГГ стоимостью от $200.

Резонансные кривые и формулы для расчета полной добротности головок громкоговорителя

Когда границы резонансного пика установлены, «проходим» его уже с дискретом 1 Гц и строим АЧХ. Если ГГ высоко- или среднедобротная ближе к верхней границе Qts, выйдет график вроде того, что на поз. I рис. В данном случае:

  • По ф-ле (1) на поз. II находим U(F1,F2);
  • Согласно графика находим F1 и F2;
  • По ф-ле (2) проверяем, сходится ли вычисленная частота своего резонанса в пустом пространстве F’s с измеренной Fs. Если расхождение более чем на 2-3 Гц, см. ниже;
  • По ф-ле (3) находим механическую добротность Qms, потом по ф-ле (4) электрическую Qes и, напоследок, по ф-ле (5) искомую полную добротность Qts.

Если же добротность ГГ ближе к невысокой или таковая, что вообще-то прекрасно, резонансная кривая будет ощутимо несимметричной, а ее пик плоским, размытым, поз. III, либо же проверка по ф-ле (2) не сойдется и при повторных измерениях. В данном случае согласно графика находим точки самого большого наклона касательных к вогнутым «крыльям» пика А1 и А2; математически в них вторая производная от описывающей резонансную кривую функции может достигать предела. За Umax тогда берем, как и раньше, его значение на верхушке пика, а за Umin – вычисленное по ф-ле на поз. III новое значение U(F1,F2).

Самодельный сабвуфер, с претензией на Хай-Фай

Вот скриншоты с моими расчетными данными:

Расчет Линквитца в ExelРасчет линкыитца в Exel скрин2

График Group delay – общее время групповой задержки, то есть запаздывание. На 20Гц 10мс – отличный результат!
Excursion vs Frequensy – зависимость смещения от частоты

Важно, чтобы синий и красный график не пересекались.
Power vs Frequensy. Требуемая мощность/частота

Заметно, что усилителя на 100Вт предостаточно.
Часть вторая, «деревянная».
Пора от расчетов приступать к действиям. Было решено делать саб кубической формы, со стенками по 40см. Передняя стенка двойная, сзади отсек под электронику. Головка ровно по центру лицевой панели. Ящик собирался на мебельные саморезы под шестигранник и на китайские каленые саморезы, клей ПВА и силикон.

начало сборки морда сабазад саба, без отделкипервый слой шпатлевки шпаклюем…

Уже что-то вырисовывается. Углы должны быть ровными, четкими. На плоскостях не должны быть ямочек, бугров. ровные углы и стенки — наша цель.
Фото ниже — последний слой шпатлевки, зачищен, и загрунтован. Вообще, грунтовать нужно перед каждым слоем, перед покраской или оклейкой пленкой, шпоном. Иначе — никак.

финалный слой шпатлевки

Единственное, что я не учел, это то, что готовому ящику надо дать постоять месяц-другой. Шпатлевка видимо дает какую-то усадку, и проступили очертания шурупов и торцов  Но, это довольно буджетная конструкция, и можно закрыть глаза в принципе. Ящик получился очень жестким, тяжелым. Это очень хорошо.
А теперь очень важный этап – оклейка пленкой. Для этого надо подготовить столик, подстелить мягкую тряпочку под ящик. Так же, как и между слоями шпатлевки, наносится грунтовка. Сначала оклеиваете боковые стенки, верх и низ, начиная с низа. Учтите, что когда вы снимаете с пленки нижнюю бумагу, чтобы приклеить саму пленку, она электризуется, и все опилки, которых вы не замечали, вмиг прилипнут под пленку, и убрать их будет невозможно. По краю пленка отрезается острым строительным или канцелярским ножом. Затем передняя и задняя стенка. Края обрезаем ножом, проглаживаем не сильно горячим утюгом через бумагу. Получаем что-то вроде этого:

саб

Смотрится солидно, фирменно
радует глаз. Далее ставим саб на шипы. Это даст отличное улучшение качества звучания, за счет виброразвязки с полом. Так сказать, стремимся к HI-FI. Надо сказать, установка саба на шипа изменила звучание в заметно лучшую сторону.

шипы сабасаб на шипах

Часть третья, электронная.
Нам предстоит собрать блок питания, усилитель и сам фильтр-корректор Линквитца.
Блок питания. У меня было два новеньких трансформатора ТС 160-3, каждый при соединении вторичных обмоток давал по 28 вольт. В итоге имеем выпрямленные +/- 35в. Блок питания из двух диодных мостиков, и по 2 конденсатора 4700мкФ 50в. Фильтр питается от стабилизированного источника. Фильтр запустился с первого раза, и проблем не вызвал. Некоторые номиналы подбирались, по лучшему звучанию. Усилителей было опробовано три: Усков, ТДА7294 с умощнением транзисторами, и просто ТДА7294 на хорошей печатке, а не как в наборах из магазина или в даташите…
Лучшее звучание получилось у просто ТДА 7294. Никаких щелчков, хлопков, гудения и прочих неприятностей. Хорошее, сочное звучание. ЕЕ мощности с головой хватает.

Часть четвертая, музыкальная.
Звучание саба очень нравится – мягкое, точное, четкое. На рок-балладах, спокойной музыке чуть ли не интимно-вкрадчивое, очень приятное. Интересно стало слушать рэп, и подобные стили музыки с преобладанием низких частот. В фильмах взрывы тоже создают должный эффект. Громкости хватает для средней комнаты. Для любителей повеселить соседей с соседней улицы будет явно маловато…

Обсуждение и критика здесь:
https://forums.overclockers.ru/viewtopic.php?t=251813

Из чего можно сделать сабвуфер

Чтобы собрать правильный сабвуфер своими руками нужно не ошибиться в выборе материала. Для изготовления акустической системы можно использовать следующий продукт:

  • Многослойная (корабельная) фанера
  • Мелкодисперсная фракция (МДФ)
  • Древесно-стружечная плита (ДСП)

Для изготовления корпуса мощной акустики подойдёт материал имеющий толщину не менее 18 мм. Найти качественную фанеру такой толщины сложно, поэтому лучше использовать МДФ. ДСП использовать можно, но это будет не самый лучший вариант. Этот материал более рыхлый, поэтому со временем, всё крепёжные элементы разболтаются. Кроме того ДСП не отличается хорошей влагоустойчивостью. Он поглощает атмосферную влагу, отчего быстро разрушается.

Панели из МДФ выпускаются разной толщины, они плохо поглощают влагу и надёжно удерживают крепёж. Можно приобрести панели МДФ с покрытием под дорогие породы дерева. Многие фирмы по продаже пиломатериалов бесплатно выполняют раскрой панелей по чертежам или указанным размерам. Передняя панель, где устанавливается динамическая головка нужно сделать двойной. Это позволит обеспечить конструкции большую жёсткость. Две части передней стенки нужно склеить между собой и зафиксировать саморезами. При сборке низкочастотной акустической колонки нельзя экономить на крепеже, поэтому саморезы вворачиваются через каждый 3-5 см. Для сборки корпуса нужно использовать специальные мебельные шурупы. Сначала в местах крепления насверливаются отверстия диметром меньше чем шуруп, затем туда заливается клей и вворачивается крепёж. Если в колонке установлен очень мощный динамик, то все внутренние углы ящика дополнительно укрепляются брусками треугольной формы. Если корпус будет оклеиваться тканью или отделываться другим способом деревянные поверхности нужно обработать лаком. Это повысит устойчивость конструкции к влаге.

Как сделать короб для сабвуфера

Несмотря на кажущуюся сложность, работа по изготовлению короба для сабвуфера – это достаточно простое занятие, справиться с которым сможет даже человек без каких-либо специфических навыков.

Перед началом изготовления оформления для низкочастотного динамика нужно найти и приготовить все необходимые материалы, инструменты и чертежи. Следуя всем рекомендациям и советам, вы без проблем справитесь с поставленной задачей.

Как рассчитать короб

Расчет короба для сабвуфера следует производить при помощи специализированного программного обеспечения. К числу подобных расчетных калькуляторов, подходящих для выполнения данной задачи, относятся пакеты WinISD или JBLSpeakershop.

Осуществив установку и запуск программы, вы увидите несколько полей для внесения информации. В пустые строчки необходимо вставить исходные данные – на их основе калькулятор посчитает все необходимые величины. Расчет корпуса сабвуфера – это очень важный этап, от качества которого зависит вся последующая работа.

Как собрать

Процедура по изготовлению короба для низкочастотной колонки подразделяется на несколько этапов. С каждым из них следует внимательно ознакомиться до начала работ: таким образом, вы избавите себя от каких-либо ошибок или непредвиденных обстоятельств.

  • Поверхности, в сторону которых будет смотреть головка, следует сделать двойными, используя несколько листов материала. В первом листе следует проделать небольшое отверстие, утопив головку внутрь конструкции;
  • Для того чтобы склеить листы между собой, нужно использовать эпоксидный клей и шурупы. Крепежные детали следует размещать через каждые два-три сантиметра плоскости изделия;
  • Соединение стенок с основанием ящика производится при помощи мебельных шурупов. Их присутствие делает конструкцию намного прочнее;
  • Трехсторонняя рейка, расположенная во внутренней части корпуса, в обязательном порядке проклеивается по всем углам. Таким образом, мы повышаем прочность конструкции и предупреждаем появление деформированных участков.

Чертежи

Схема конструкции внешнего ящика для низкочастотного динамика – это удобный информативный лист, упрощающий процесс сборки изделия. Так как в нашем случае рассматривается процедура по созданию короба для сабвуфера на 12 дюймов, оптимальный объем заготовки должен варьироваться в промежутке от 40 до 50 литров. Создание чертежа производится по следующим размерам:

  • Ширина – 700мм;
  • Высота – 450мм;
  • Глубина – 260мм;
  • Передняя и задняя панели – 700/450мм;
  • Левая и правая панели – 450/260мм;
  • Верхняя и нижняя панели – 750/260мм.

Согласно указанным размерностям можно нарисовать конструктивный чертеж, при помощи которого можно будет собрать готовое изделие.

Как подобрать динамики

После завершения работ по сборке корпуса, следует озаботиться выбором и монтажом громкоговорителей. Включаемые в аудиосистему колонки должны обладать отличными характеристиками в плане воспроизведения низкочастотных волн посредством преобразования электрического импульса в воздушные колебания. Качество работы динамика зависит от нескольких количественных показателей, точные величины которых можно посмотреть в эксплуатационных документах на устройство:

  • Частота резонанса;
  • Добротность;
  • Эквивалентный объем.

Хорошие модели акустических громкоговорителей обладают резонансной частотой в 20-50Гц. Добротность – это показатель, свидетельствующий о том, насколько качественно гасятся резонансные колебания диафрагменного элемента. Эквивалентный объем – объем воздуха внутри конструкции, не зависящий от общих габаритов динамика. Выбирая колонку, старайтесь подобрать устройство с высокими характеристиками.

Как установить

Процедура монтажа низкочастотного динамика – это чрезвычайно простая работа, выполнить которую сможет даже человек, не обладающий профессиональными познаниями в соответствующей области. В качестве основного места установки аудиосистемы можно выбрать:

Внутреннюю обшивку автомобиля;

Плоскость пола багажного отсека;

  • Отдельное место, габариты которого соответствуют размерам системы;
  • Сабвуфер, не обладающий внушительными размерами, может размещаться под сиденьями автомобиля.

Как рассчитать сабвуфер?

  • Неправильный и правильный способы измерения эквивалентного объема головки громкоговорителя

    Снимать данные измерений для вычисления полной добротности по п. 1.1.2.1 в источнике нужно в специально подготовленном помещении, см. выше.

  • По п. 1.1.2.3 – измерять эквивалентный объем ГГ излучением в ящик со щелью (трубой?) как показано там на рис., недопустимо. Получите цену на дрова в бухте Тикси в разгар течки у самок белого медведя. Испытываемая ГГ должна излучать в герметичный не резонирующий ящик, см. рис. справа. Дома его несложно и недорого склеить на ПВА из пенопласта от 20 мм. Отход материала на швы при разборке будет чуть-чуточный и листы еще пойдут в дело на утепление или куда-то еще.
  • При всем уважении к автору, обивать саб внутри ватином это даже не вчерашний день. Ватин ни сегодня, ни вчера, и вообще никогда не был хорошим звуко- и вибропоглощающим материалом. О внутренней антиакустической обшивке сабвуфера см. выше.

Простой сабвуфер в машину

Легче всего сделать своими руками саб в машину без усилителя. Для этого не требуется знания радиотехники, так исключается самостоятельная сборка и регулировка усилителя. Для изготовления пассивной низкочастотной колонки, кроме громкоговорителя, потребуются следующие детали:

  • Материал для корпуса
  • Саморезы
  • Силиконовый герметик
  • Клеммная колодка
  • Акустический кабель
  • Наполнитель для внутреннего объёма
  • Материал типа карпет

После выбора и покупки динамика можно делать корпус. Чаще всего в качестве материала для изготовления корпуса акустических колонок используется многослойная фанера или МДФ. Толщина стенок должна быть не менее 18 мм, чтобы избежать гулкого резонирующего звука. Фанеру такой толщины найти сложно, поэтому выбор МДФ будет оптимальным решением. Материал легко обрабатывается, а отдельные элементы хорошо соединяются саморезами.

Переднюю стенку нужно сделать из двух пластин. Чтобы увеличить жёсткость конструкции все кромки, перед вворачиванием шурупов, нужно промазать клеем.Габариты магнита, у разных типов динамиков, могут отличаться, поэтому размер корпуса определяется габаритами громкоговорителя. Для того чтобы ящик был более прочным собирать сабвуфер своими руками в машину, лучше на брусках 25 Х 25 мм.После завершения работ по сборке ящика все швы нужно обработать силиконовым герметиком.

Самодельные сабвуферы для авто могут быть сделаны с акустическим фазоинвертором или по схеме бандпасс. Корпуса для таких акустических колонок имеют сложную конструкцию и при расчёте применяются специальные формулы. Колонка с акустическим фазоинвертором имеет размер примерно в два раза больший, чем закрытый ящик. Несмотря на высокий КПД, звучание низких частот получается не такое чёткое и бас немного расплывается.
