Ролики для откатных ворот своими руками

Советы по отделке и эксплуатации

Обычно откатные ворота предпочитают отделывать материалами из древесины. При этом используют только строительное сырьё, качество которого сомнений не вызывает. Деревянное покрытие ворот должно быть устойчивым к механическим воздействиям, иначе оно быстро покроется трещинами и потеряет форму.

Дерево, используемое для облицовки ворот, должно быть устойчивым к механическим воздействиям

Если нет возможности вложить в сооружение откатных ворот немалые средства, то стоит задуматься об их отделке пластизолом. Правда, с использованием этого материала дверная конструкция на территории частного дома будет смотреться не респектабельно. Всё-таки пластизол выглядит как гладкий или гофрированный лист, покрытый полиэфиром. Зато это строительное сырьё отличается прочностью и поэтому часто применяется при строительстве автостоянок.

Ворота из пластизола отличаются прочностью и практичностью

Когда по вкусу не приходится ни дерево, ни пластизол, можно попробовать отделать откатные ворота сэндвич-панелями или профнастилом. А оригинальной облицовкой дверной конструкции будет обшивка вагонкой. Благодаря этому материалу ворота станут надёжными и прослужат долгий срок.

Установив откатные ворота, следует позаботиться о безопасности их использования. Эксплуатация такой дверной конструкции требует придерживаться следующих правил:

  • не создавать препятствий для движения ворот;
  • визуально контролировать открытие и закрытие конструкции;
  • не стоять в зоне движения створки;
  • отказываться от использования ворот при повреждении управляющих устройств;
  • не пытаться самостоятельно переделать конструкцию ворот;
  • не использовать ворота как средство для перемещения каких-либо объектов.

Соорудить откатные ворота не так проблематично, как может показаться. Чтобы ввести в эксплуатацию сложную дверную конструкцию, надо досконально её изучить и выполнить все пункты инструкции по изготовлению объекта.

Расходы

Из чего складывается указанная мной цена материалов и фурнитуры для ворот?

Расклад примерно такой:

  • Комплект фурнитуры — около 15000 рублей;
  • Металл для каркаса — 5000;
  • Фундамент (арматура, бетон, песок) — 5000;
  • Автоматизированный электропривод — 15-30 тысяч в зависимости от производителя и функциональности;
  • Электроды, провода питания привода, краска и прочая мелочевка — еще от двух до трех тысяч.

Пару пунктов в списке стоит разобрать более детально.

Фурнитура

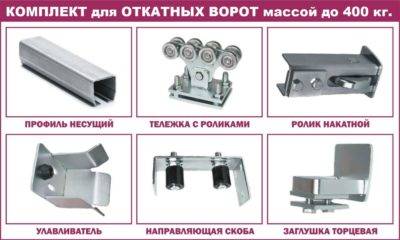

Что включает типичный набор фурнитуры?

Вот перечень набора Came серии М итальянского производства:

ЭлементКоличество, единиц
Тележки опорные (8 роликов)2
Ролик концевой1
Улавливатель для концевого ролика1
Рельс направляющий, длина 6 метров1
Заглушка для рельса2
Скоба направляющая (2 ролика)1

Схема откатных ворот на роликах с указанием точек монтажа фурнитуры.

Стоимость комплекта определяется:

  • Производителем. По понятной причине отечественная продукция обходится заметно дешевле импортной;
  • Расчетной нагрузкой (то есть, попросту говоря, весом створки). Чем она больше, тем более жесткие требования предъявляются к прочности и износостойкости фурнитуры, что прямо влияет на ее стоимость.

Я приведу несколько примеров розничных цен.

БрендСтрана -производительВес створки, кгСтоимость комплекта
CameИталия35014250
CameИталия70026400
CameИталия170071475
AlutechБеларусь50015450
РолтекРоссия50012750
РолтекРоссия200043950

Внешний вид комплекта фурнитуры Ролтек для нагрузки 500 кг.

Автоматика

Помимо производителя, комплекты автоматики различаются:

  • Максимальным весом створки. Чем он больше, тем большая мощность требуется от электропривода;
  • Скоростью открывания и закрывания. Обычно она варьируется от 0,15 до 0,35 м/с;
  • Комплектацией. Пульт (пульты), фотоэлементы, сигнальные лампы могут входить в базовый комплект поставки или приобретаться отдельно.

Вот небольшая выдержка из прайс-листа российского представительства итальянской компании Nice.

RB400KCE

  • Максимальная масса створки — 400 кг;
  • Скорость — 0,35 м/с;
  • Комплектация: привод с встроенным блоком управления, пульт, фотоэлементы, сигнальная лампа с антенной, замковый переключатель;
  • Стоимость: 28440 рублей.

Электропривод Nice RB400KCE в полной комплектации.

Run 1800

  • Максимальная масса створки — 1800 кг;
  • Скорость — 0,16 м/с;
  • Комплектация: привод с встроенным блоком управления;
  • Стоимость: 41472 рубля.

Какой комплект выбрать?

От того, насколько правильным будет выбор комплекта, зависит стабильность и долговечность работы системы. Именно поэтому изначально предпочтение должно отдаваться качественным кареткам, способным обеспечить легкое, плавное и бесшумное движение створки с конкретным весом и габаритами. Для этого приобретаемый комплект должен отвечать ряду требований.

Пример комплекта

Критерии выбора

При выборе можно руководствоваться следующими критериями:

  • В каком месте должна устанавливаться роликовая тележка?
  • Из какого материала (металла или пластика) изготовлены колеса?
  • Как сильно упрочнен материал в процессе производства колес?
  • Какие подшипники установлены в опорах?
  • Кто изготовил конкретную модель?
  • Какова стоимость изделия?

Ценовой фактор следует рассматривать в последнюю очередь, обращая внимание на прочностные характеристики выбираемого изделия

Итальянский набор

Требования, предъявляемые к прочности конструкции, в основном будут зависеть от:

  • Общего веса монтируемой конструкции;
  • Габаритов проема, определяемых видом транспорта, который может заезжать на огороженную территорию;
  • Высоты установленных створок.

Пластиковое колесо

Материал, из которого изготавливаются колеса, оказывает непосредственное влияние на максимальный вес ворот. Так, если для их изготовления используется полимер или металл, подвергнутый упрочнению, наибольшая масса створок может достигать 1,2 т.

В процессе выбора следует обратить внимание на стойкость используемого материала к внешним воздействиям. Он не должен бояться атмосферных осадков, выдерживать температурные колебания без утраты основных эксплуатационных характеристик

Металлические элементы должны быть подвергнуты антикоррозионной обработке.

Колеса, подвергнутые антикоррозионной обработке

Размеры поперечного сечения устанавливаемых деталей должны быть оптимальным. Чрезмерное увеличение параметров вызовет удорожание монтируемой конструкции. Недостаток приведет к тому, что эксплуатация ворот станет небезопасной, а срок службы – не продолжительным. При расчете размеров следует ориентироваться на схему нагружения и схему расположения опор.

Подготовка к созданию роликов

Чтобы создать ролики для откатных ворот, понадобится найти соответствующие комплектующие. Надежность всей конструкции зависит от качества таких элементов:

  • верхние ролики;
  • роликовые опоры;
  • заглушки;
  • концевой ролик;
  • рельс;
  • улавливатели створки.

Все эти детали для откатных ворот обладают своим назначением. Только при слаженной совместной работе таких элементов вся система будет функционировать нормально.

Особое внимание при создании проекта следует уделить выбора направляющего рельса. Необходимо, чтобы он обладал достаточной жесткостью

Если такой элемент окажется недостаточно надежным, при эксплуатации он разогнется, что приведет к выводу всей системы из строя.

Внимание! Чтобы рельс обладал оптимальной надежностью, он должен быть выполнен из стали. При этом толщина материала должна быть не меньше 3,6 мм

На роликовые каретки приходится вся нагрузка от створки

Поэтому на них следует обращать пристальное внимание при сооружении роликов для откатных ворот. Необходимо установить подшипники высокого качества

Иначе при каждом перемещении створки будет раздаваться неприятный скрип. Кроме того, при такой эксплуатации ролики могут быстро разрушиться.

При сборке роликов необходимо четко крепить каждую деталь. Не должно возникать люфтов. Иначе довольно скоро система выйдет из строя. Чтобы обеспечить длительную эксплуатацию ворот, можно выбрать усиленные подшипники.

Фиксация створки осуществляется при помощи верхних роликов. Их выполняют из резины. Пластик при эксплуатации ворот быстро испортит лакокрасочное покрытие. Сталь, используемая в конструкции, должна быть толщиной не меньше 4 мм. Концевой ролик работает в тандеме с нижним улавливателем. Основной задачей первого является устранение нагрузки с основных роликов. Второй выполняется таким образом, чтобы концевик мог свободно в него входить.

Устанавливать заглушки надо в завершении работ. Основным их назначением является защита направляющей от осадков. Для сооружения роликов понадобятся все эти элементы.

Монтажные работы

Сооружение каркаса

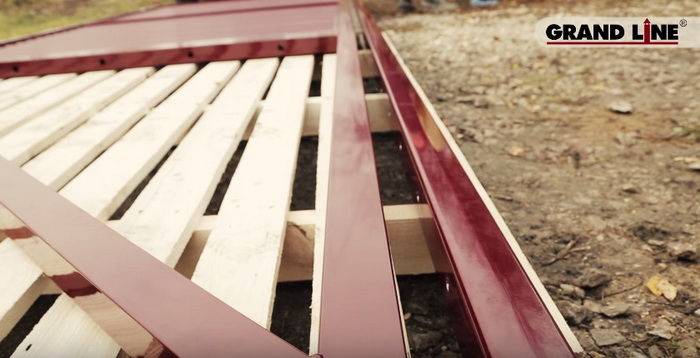

Трубы при помощи электроинструмента нарезают в соответствии с размерами, отмеченными в проекте. Далее собирается рама: методом сварки скрепляют все угловые соединения, приваривают стыковочные места. Сварные швы шлифуют, каркас проходят грунтовкой с антикоррозионными добавками и окрашивают алкидной эмалью.

Створку полотна зашивают с одной или с двух сторон. В первом варианте каркас приваривают вровень с лицевой частью рамы. Второй вариант предусматривает сварку посередине: в раму закладывают готовый каркас и проваривают небольшими участками. К раме, а точнее, к нижней ее части приваривают направляющие.

Обустройство фундамента

Для начала необходимо выполнить разметку для будущего фундамента. Далее выполняется установка ответного столба, чтобы не уменьшить проем, его располагают со стороны участка. Оставляют место под электрические кабели для подведения автоматики в дом.

Следующий этап – подготовка котлована, его глубина обычно не превышает 2 м. Далее по ширине рва закладывают швеллер. К швеллеру приваривают арматуру диаметром 12 мм. Закладка элемента выполняется арматурой вниз, швеллер устанавливают по уровню, параллельно открытию ворот. Бетонные работы выполняют только после укладки закладного элемента.

Установка ворот на участке

После полного застывания бетона можно приступать к установке ворот. Первоначально делают разметку. Далее две каретки размещают на некотором расстоянии друг от друга, а полотно ворот вставляют в направляющую рельсу. Систему необходимо отрегулировать, чтобы ворота не доезжали до края одной каретки примерно на 10 см.

После заваривания стыковочных участков каретки и закладной полости, выполняют установку оставшихся деталей: верхних роликов и металлической пластины на анкерных болтах. К столбу необходимо прикрепить отрезок трубы, на ней впоследствии будут установлены верхний и нижний ловители. По окончанию монтажных работ устанавливаются резиновые заглушки.

Об установке откатных ворот своими руками смотрите видео:

В чем заключается принцип работы откатных ворот

Для начала необходимо разобрать составляющие ворот и принцип их работы. Они состоят из следующих комплектующих:

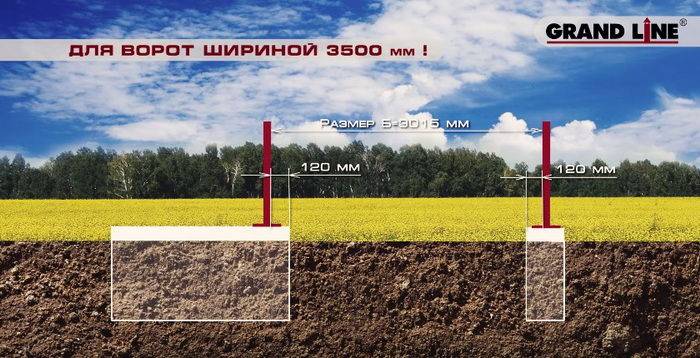

Схема обустройства фундамента для откатных ворот.

  1. Рама, которая является основой, скелетом конструкции. Она делается из профилированных труб и, как правило, в 1,5 раза шире въездного проема.
  2. Полотно. Материал обычно следует выбирать согласно своим целям и возможностям в финансовом плане. Чаще всего выделяют: профлист — надежный и при этом экономичный вариант, ворота из такого материала можно окрашивать в зависимости от предпочтений; художественная ковка — достаточно дорогой и престижный вариант; деревянные ворота.
  3. Направляющая — это массивная балка, которая располагается вверху или внизу рамы, в нее монтируется роликовая система, с помощью которой обеспечивается свободный ход откатных ворот. Вес всей конструкции приходится на несущую балку, поскольку откатные ворота полностью находятся в подвешенном состоянии.
  4. Роликовая система (опора) обеспечивает свободный ход полотна ворот в направляющей балке.
  5. Подставка под роликовую систему несет функцию стабилизации откатных ворот, в том случае, если сдвинется фундамент.
  6. Уловители фиксируют ворота в закрытом положении.
  7. Автоматика. Откатные ворота управляются автоматически.

Инструкция по сборке откатных ворот

Проводится работа согласно прилагаемой к комплекту элементов инструкции. Также будет полезно исполнителю и указанное ниже описание. Приведенный алгоритм позволит быстрее и точнее провести работы и подготовить прочную конструкцию:

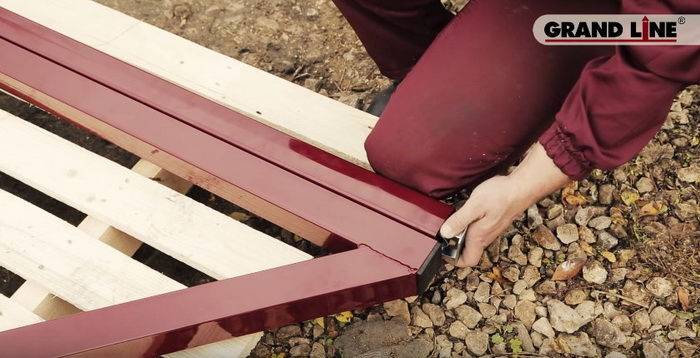

Болтами М8 соединяется угловая рама и откатное полотно.

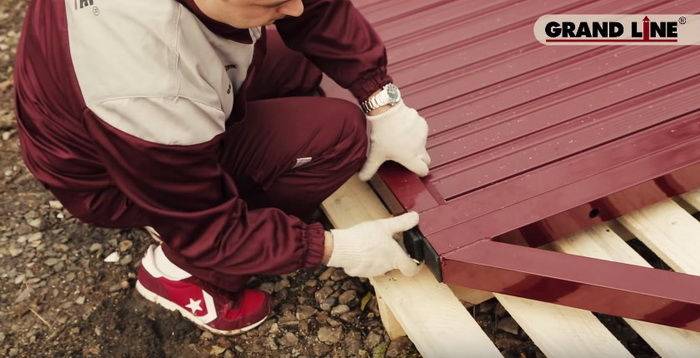

На отверстия на раме и воротах устанавливаются пластиковые заглушки.

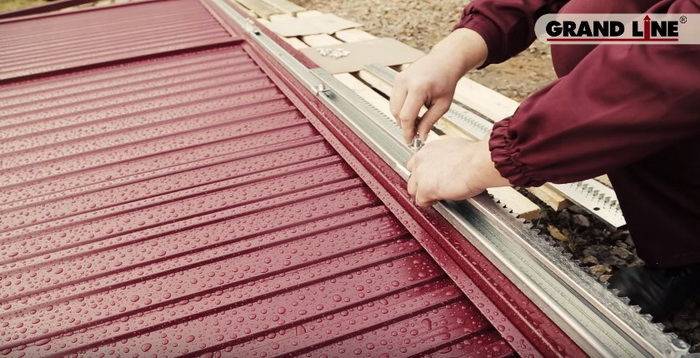

К нижней части откатного полотна прикрепляется направляющая шина.

Вдоль стыка шины и полотна, с внутренней стороны ворот прикручивается С-профиль с помощью кровельных саморезов.

В С-образный профиль устанавливаются комплекты, состоящие из закладных пластин, винтов, двусторонних гаек (подробная сборка набора указана в видео).

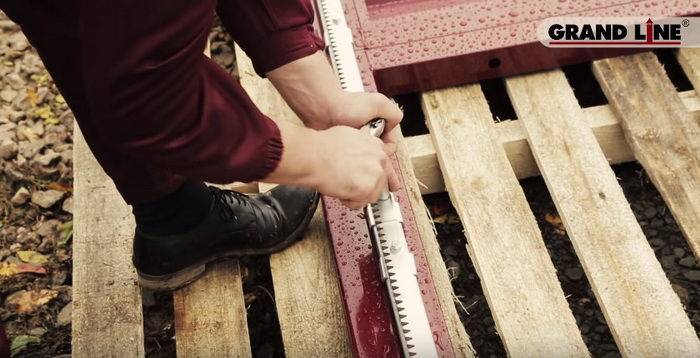

К двусторонним гайкам прикрепляется зубчатая рейка (согласно заводским отверстиям).

Важно учитывать расстояние между соседними рейками: оно должно быть не более 1-2 мм. После правильного расположения элементов можно проводить плотный зажим двусторонней гайки, что позволит надежно фиксировать компоненты

Правильная установка откатных ворот на роликах также предполагает и подтяжку болтов, прикручивающих зубчатую рейку к крепежам на профиле. Подробные чертежи и фото, указанные в инструкции позволят удостовериться в точности выполнения.

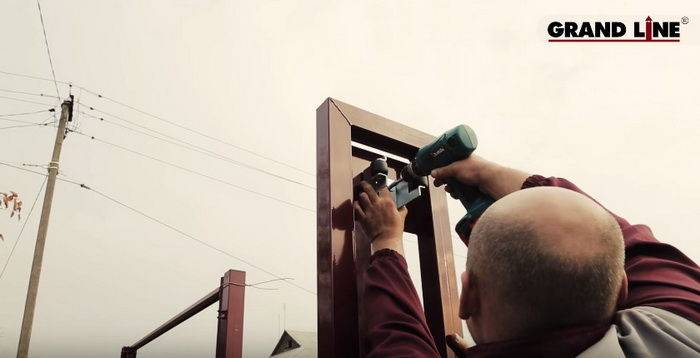

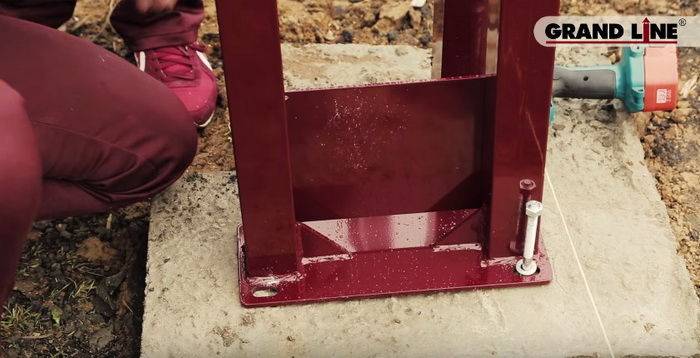

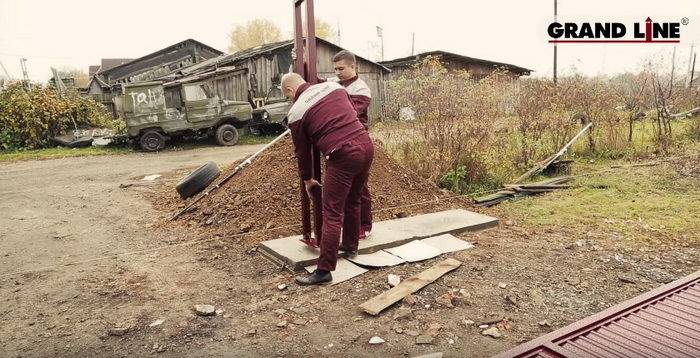

На подготовленные фундаменты необходимо установить опорную и притворную рамы по уровню. Для этого нужно провести разметку и далее подготовить отверстия.

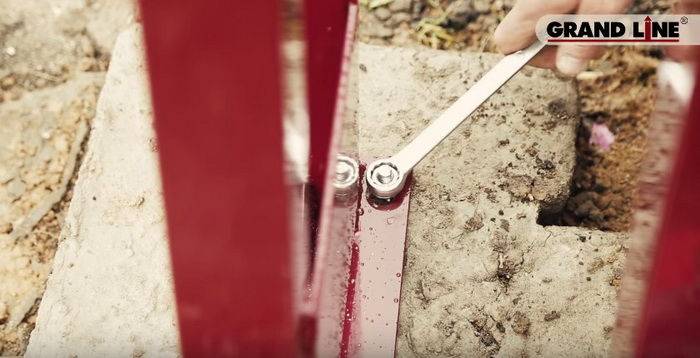

Перепадов между основаниями быть не должно. Закрепление производится с помощью клиновых анкеров М12. Отрегулируйте столбы строго по вертикали.

Далее собираются и закрепляются все остальные комплектующие для откатных ворот: крепежи для роликов, ролики. Перед их установкой потребуется точная разметка свободного участка и исключение перепадов на плоскости или незначительных наклонов рам. Расстояние от опорной рамы к первому закрепителю составляет 10 см. А расстояние между соседними крепежами – 1,335 м.

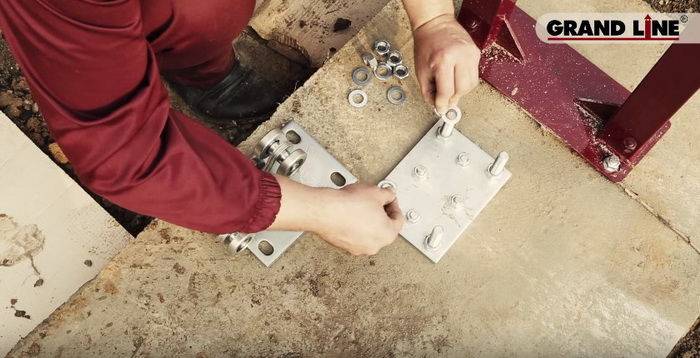

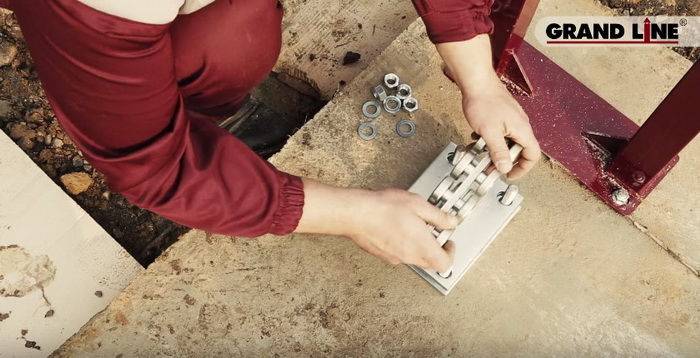

После подготовки крепежей выполняется установка роликовых опор.

В опорную рамку проводится монтаж роликов с помощью небольшой шины.

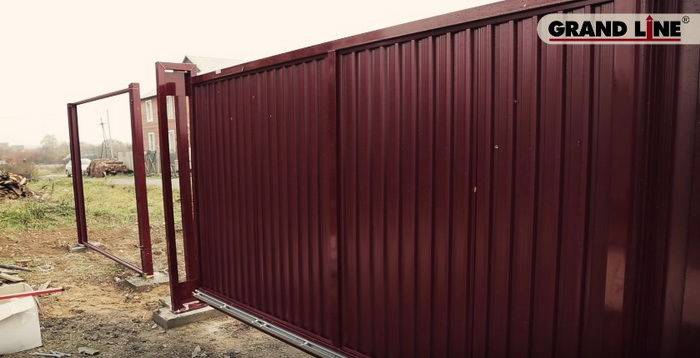

Далее выполняется установка собранных ворот на роликовые опоры (работа должна проводиться 3-4 людьми).

По краям от угловой рамки закрепляются прорезиненные валики, обеспечивающие мягкость и аккуратность хода ворот.

Со стороны уголка надо установить заглушку.

С противоположной стороны установите опорный ролик.

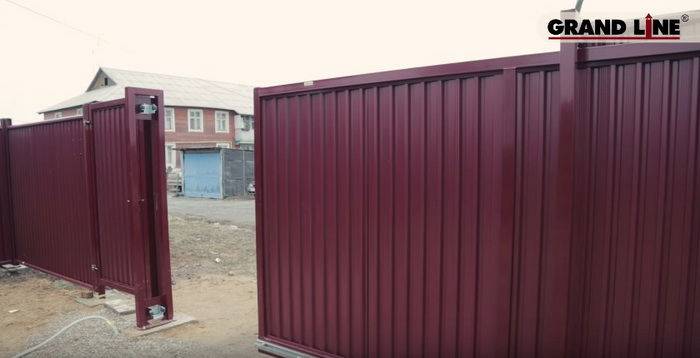

Завершается монтаж откатных ворот из профнастила после закрепления уловителей на притворной раме.

После пробного открытия/закрытия при необходимости выполняется подтяжка и регулировка конструкции.

Электропривод монтируется с внутренней стороны ворот, рядом с опорной рамой. Схема подключения электропривода, настройка автоматики и особенности его эксплуатации указаны в инструкции, прилагаемой к комплекту.

Ворота с роликовым механизмом

При сооружении таких ворот потребуется подготовить определенные инструменты и материалы

Важно в точности следовать инструкции. Технология постройки откатных ворот с роликовым механизмом не отличается сложностью

Подготовка материалов

Когда вопрос об изготовлении роликов для откатных ворот решен, можно приступать к подготовке материалов для сооружения створки и рамы. Чтобы создать целостную конструкцию, потребуется найти:

  • профилированный металлический настил;
  • опорные трубы;
  • профили из стали;
  • ролики подшипникового типа;
  • гаечный ключ;
  • стальные уголки;
  • материалы для изготовления бетона;
  • направляющая балка;
  • электродрель;
  • лопата;
  • электропривод;
  • сверла подходящего размера;
  • аппарат для сварки.

Когда все эти материалы будут подготовлены, можно начинать изготовление откатных ворот.

Инструкция

Перед установкой ворот откатного типа нужно вырыть два котлована. Каждый должен иметь глубину по полтора метра. Лучше, если они будут диаметром полметра. В эти углубления впоследствии будет залит фундамент для откатных ворот.

Внимание! Разметку для основания необходимо сделать заранее. Она должна учитывать предполагаемые нагрузки, передаваемые роликами от створки

Затем следует выполнить такие действия:

  • Установить опорные металлические трубы. Для проверки вертикали используют строительный уровень. Затем в ямы засыпается щебень. Опорные трубы необходимо соединить. Лучше, если для этой задачи будет использоваться металлическая опора. Места стыков завариваются.
  • Замешивание цементного раствора. Добавлять в смесь песок и цемент необходимо в соотношении три к одному (соответственно). Объем воды составляет 25% от общей массы.
  • Полученная смесь заливается в ямки. Полностью фундамент застынет по прошествии недели. В этом время стоит заняться созданием воротникового полотна.
  • Сооружение воротникового полотна следует начать с соединения стальных профилей и уголков. Их необходимо уложить на ровную поверхность в форме прямоугольника. После корректировки положения элементов уровнем, необходимо сварить все элементы воедино. Чтобы придать конструкции жесткости, следует добавить перекрещенные профили.

Затем нужно сделать треугольник, который будет выполнять функцию противовеса. Для этой задачи подготавливают металлические профили. Их нужно разместить на ровной поверхности, затем проверить углы и сварить вместе. Треугольник приваривается к прямоугольнику створки.

Затем следует занять дальнейшей постройкой откатных ворот:

На каркас приваривается профнастил. Можно закрепить материала и на саморезы.
К нижнему основанию полотна приваривают направляющую балку.
Затем необходимо найти опорную пластину основания и приварить регулировочные планки. После этого монтируются держатели для роликов. Лучше всего фиксация осуществляется роликовыми держателями. На этом этапе основа конструкции, за счет которой ворота будут двигаться, может считаться выполненной. Остается установить дополнительные детали.

Уловители устанавливают на опорные столбы. Ролик для регулировки необходимо зафиксировать на кронштейн вверху. Он станет ограничителем. Чтобы установить эти элементы, потребуется использовать электродрель. При помощи этого инструмента следует выполнить отверстия в опорах. Элементы фиксации откатных ворот представляют собой дюбеля. Чтобы повысить надежность конструкции, следует задействовать стальные пластины.

После создания роликов для откатных ворот можно начать изготовление створки. Полотно вставляется так, чтобы ролики попали в направляющую балку. Нижний и верхний края должны попасть в соответствующие пазы.

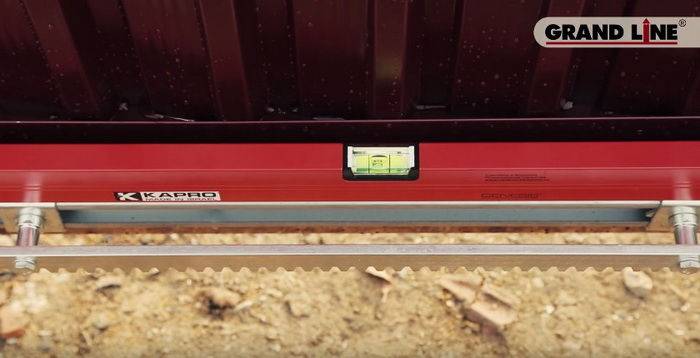

После установки полотна проверяется его горизонтальность. Если обнаружены неточности конструкции, ролики корректируются. Для этой цели применяют гаечный ключ

Важно проверить, как будет двигаться створка.
На последнем этапе монтажа откатных ворот устанавливается система автоматики. За счет нее вся конструкция будет двигаться

Привод должен быть размещен на бетонном основании. Необходимо, чтобы шестеренка попадала в соответствующие пазы.

Теперь откатные ворота можно считать завершенными. Остается следить за правильной эксплуатацией устройства. Если при движении ворот слышно поскрипывание – необходимо смазать внутренние детали роликового механизма. Для этой цели лучше использовать солидол.

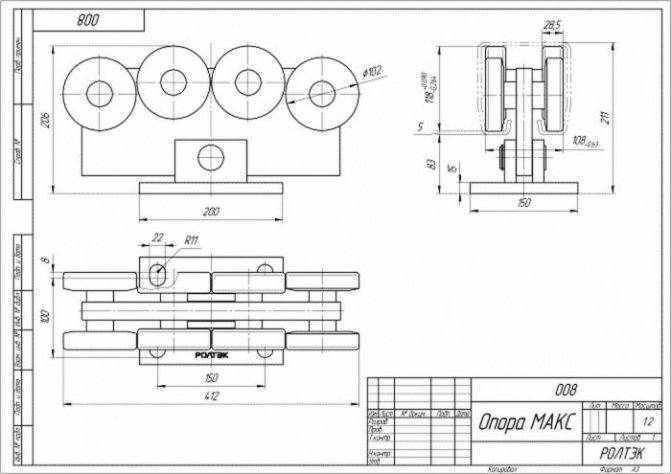

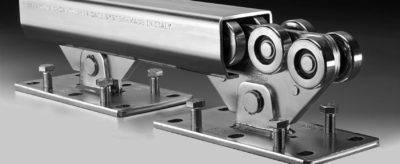

Роликовые каретки

Располагают на швеллере на как можно большем расстоянии друг от друга, чтобы уменьшить плечо створки и соответственно нагрузку на них.

Для самостоятельного изготовления роликовой опоры понадобиться листовая сталь толщиной не менее 10 мм, по 8-мь подшипников на каждую опору и оси для подшипников.

Лучше не использовать дешевые китайские подшипники, так как у них небольшой срок службы, покупка более дорогих будет оправдана. Размеры подшипников определяются по сечению трубы, которая будет выбрана в качестве направляющего рельса

При покупке подшипников нужно обратить внимание на защиту их шарикового механизма (пыльники). Она может быть металлической или металлорезиновой

Лучше останавливаться на втором варианте, так как изделие будет постоянно контактировать с атмосферными осадками, и металл поржавев может сделать его непригодным к дальнейшей эксплуатации.

Когда роликовая опора сделана самостоятельно, нужно позаботиться о ее антикоррозийной защите, так как она будет постоянно контактировать с атмосферными осадками. Вне производственных условий цинкование изделия вряд ли получиться, потому его придется грунтовать и красить в несколько слоев, и то это не будет 100% защитой (только на некоторое время).

Если покупать роликовые опоры, изготовленные в заводских условиях, они могут поставляться с обоймами подшипников из полимеров или металла.

Лучше использовать изделие с металлическими обоймами – при эксплуатации полимеров необходимо придерживаться рабочего температурного диапазона, который обычно находится в пределах от -20°С до + 50°С. Если этого не выполнить, полимеры легко ломаются или теряют форму.

Верхняя часть заводских роликовых опор подвижна, то есть ролики в направляющем рельсе слегка накланяются в ту сторону, в которую перемещается створка. Таким образом, распределяется нагрузка и значительно замедляется износ роликов.

Поверхность заводских опор оцинкована, что делает изделия устойчивым к воздействию влаги.

Есть два варианта установки роликовых опор заводского изготовления:

  • Без регулировочных пластин.
  • С регулировочными пластинами.

Роликовые опоры без регулировочных пластин устанавливаются прямо на забетонированный швеллер. Сначала их основание нужно сваркой только прихватить и проверить легкость хода ворот, а если движение затруднено сварку нужно срезать и переустановить опоры, после чего опять приварить и проверить легкость движения. Выполнять описанные действия нужно до тех пор, пока ворота не будут без усилий открываться и закрываться.

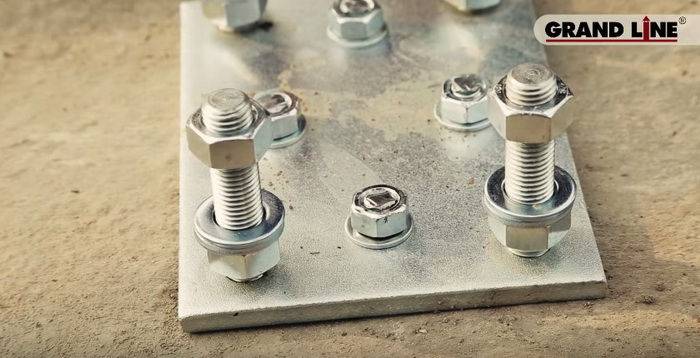

С регулировочными пластинами процесс установки опор быстрее и проще. К швеллеру привариваются пластины, а на них устанавливаются роликовые опоры. Чтобы ролики отрегулировать, нужно вращать гайки на четырех шпильках регулировочной пластины.

Внимание! Зазор между роликами опор и направляющим рельсом должен быть не более 1-2 мм, иначе нижний свободный угол створки при закрывании будет нырять и не попадет на нижнюю полку улавливателя, то есть створка не закроется

Конструкция и принцип работы откатных ворот

Основа конструкции откатных ворот — это рама, меняющая своё местоположение в пространстве благодаря специальным тележкам, которые ещё называют консольными блоками. Оснащённая этими элементами, рама ворот может откатываться как влево, так и вправо.

Следует правильно установить швеллер, к которому будут крепиться откатные ворота

Тележки монтируют на бетонное основание, создаваемое в начале работ по сооружению механизма дверной конструкции, монтируемого в стороне от проездной площадки. Полотно откатных ворот движется по рельсу, то есть стальной узкой балке, прикреплённой сварочным аппаратом под рамой. Рельс выполняет функцию направляющей и выдерживает вес всей конструкции.

Принцип работы

Автоматическое открытие и закрытие откатных ворот обеспечивается роликами, фиксируемыми на качающемся основании. Эти элементы конструкции располагают парами, причём каждая из них должна находиться выше установленной ранее.

Чтобы автоматика срабатывала правильно, воротам нужен противовес

В общем, главными элементами откатных ворот, отвечающими за изменение положения дверного полотна, считаются:

  • несколько консольных блоков, распределяющих вес конструкции;
  • направляющий рельс;
  • концевой ролик, состоящий из платформы и основания и гарантирующий плавный въезд дверного полотна в улавливатель;
  • верхняя скоба (поддерживающая), исключающая отклонения и падения откатной конструкции;
  • улавливатель концевого ролика, монтируемый на держателе, находящемся около столба.

С помощью концевых роликов полотно ворот движется по рельсу

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
