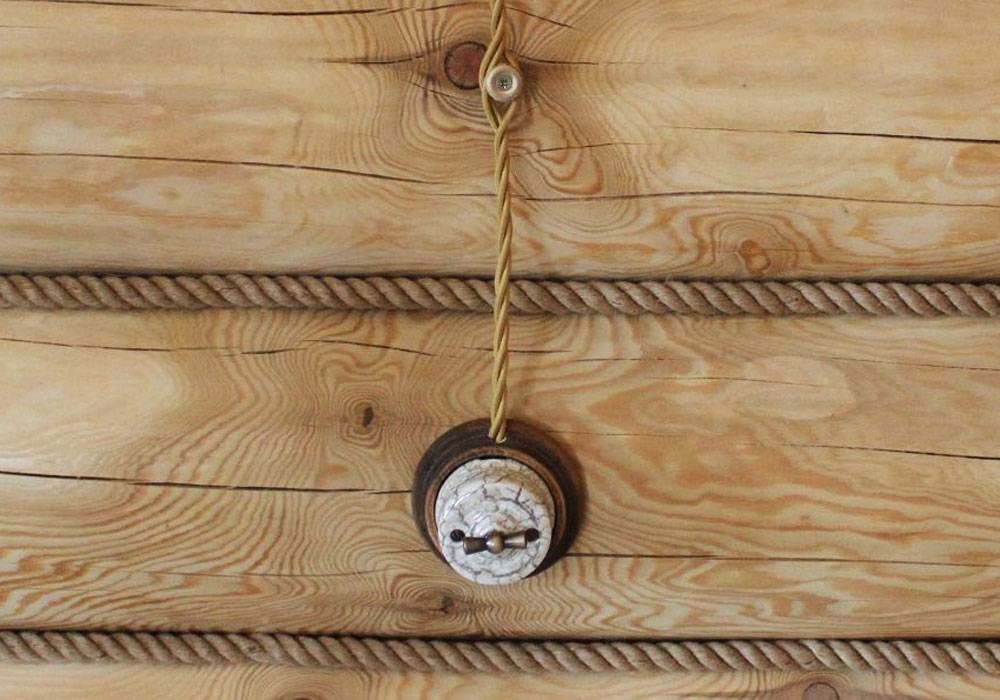

Открытая проводка в стиле ретро

Особенности и отличия в монтаже электропроводки под старину в деревянных домах.

Главные отличия:

Монтаж электропроводки под старину в деревянном доме в отличии от скрытой проводки в доме из пеноблока: в том на каком этапе она монтируется. Если в стандартном варианте монтаж производится до чистовой отделки, то в нашем случае необходимо его производить в самом конце. Ретро проводка сама по себе является элементом чистовой отделки и поэтому должна делаться, чуть-ли не последней.

Также важным моментом, о котором я уже упоминал будет то, что с таким способом открытого монтажа электропроводки лучше не спешить вообще. Если после первоначальной усадки сруба, вы его утепляли конопатя, то следует отложить электромонтаж до следующего года пока сруб опять не усядется.

После монтажа электропроводки под старину в деревянном бревенчатом доме также не стоит проводить конопатку. Сруб при проведении таких работ сильно поднимается, что приведет к вытягиванию провода или вообще его вырвет из механизмов и распределительных коробок.

Особенности при монтаже:

Еще одной особенностью является то, что в процессе монтажа начинать монтировать провод нужно после его подключения в механизме (розетке или выключателе), и лишь затем провод можно начинать монтировать на изоляторы. При начальной прокладке провода  и дальнейшем его подключению к механизмам будет сложнее рассчитать его необходимую длину и уложить его с хорошим натяжением.

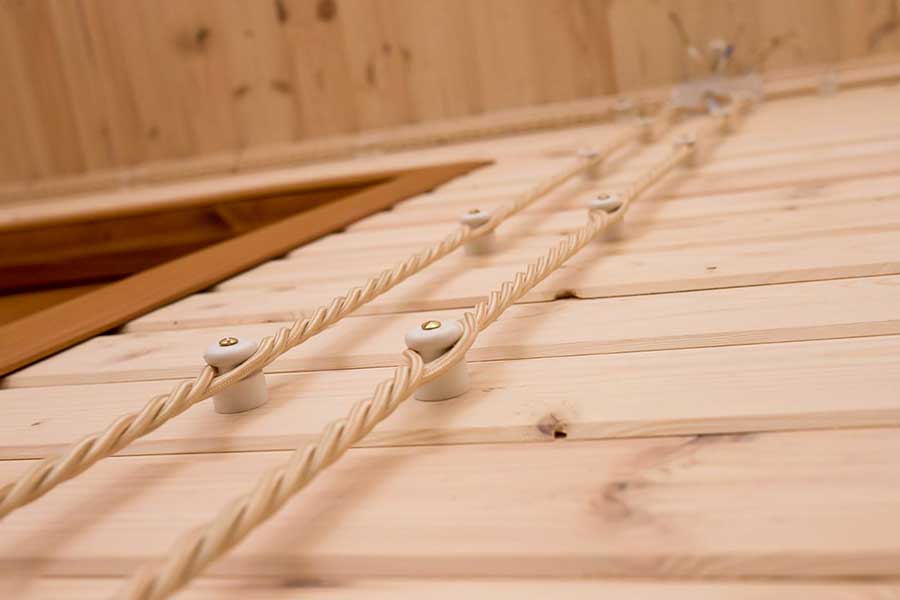

При прокладке витого ретро провода необходимо на крайних изоляторах стягивать его нейлоновыми стяжками. Таким образом он будет зафиксирован и это позволит создать хорошую натяжку без провиса.

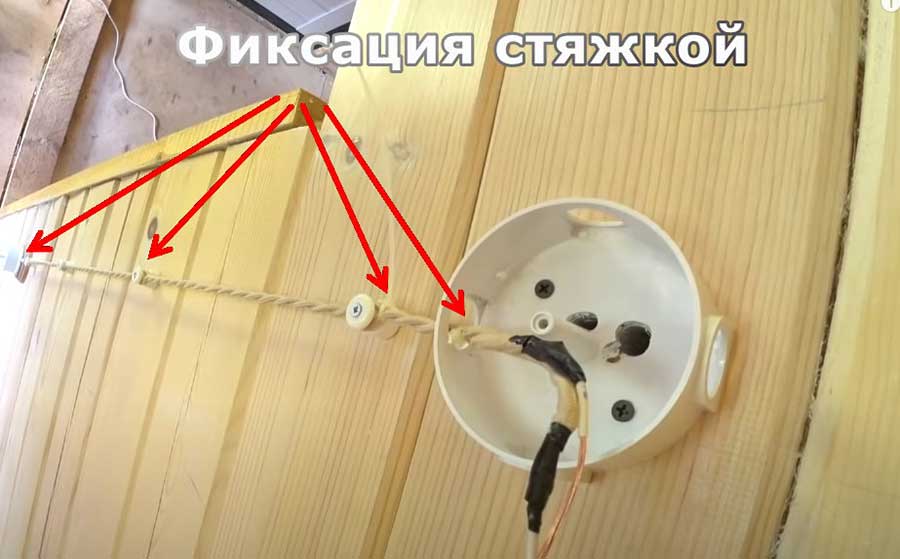

Фиксация провода на крайних изоляторах

Для того чтобы делать натяжение провода проще и сильнее его требуется надеть на крайний изолятор, а затем надевать пропуская через два три изолятора делая небольшие провисы. Когда вся линия провода уложена таким образом, начинаем одевать его на изоляторы, что остаются по центру. В этом случае он хорошо подтянется и не будет нигде провисать.

Так как ретро провод многожильный то желательно обжимать концы в наконечники НШВИ. Если этого не сделать, то возможно со временем контакт ослабнет и отгорит.

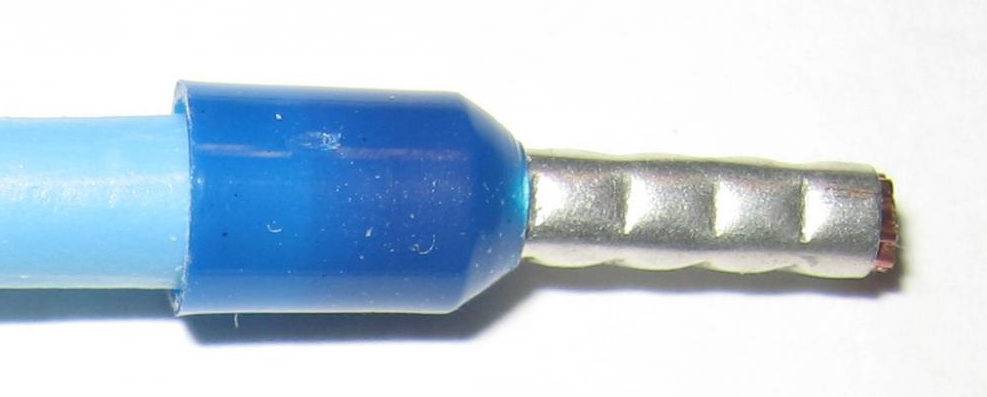

Обжимка многожильного проводника наконечником НШВИ

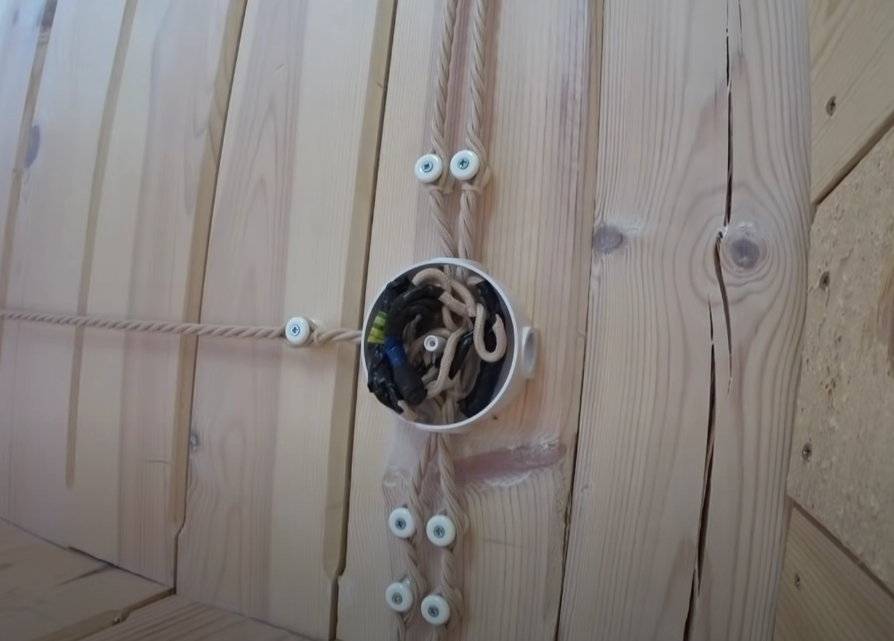

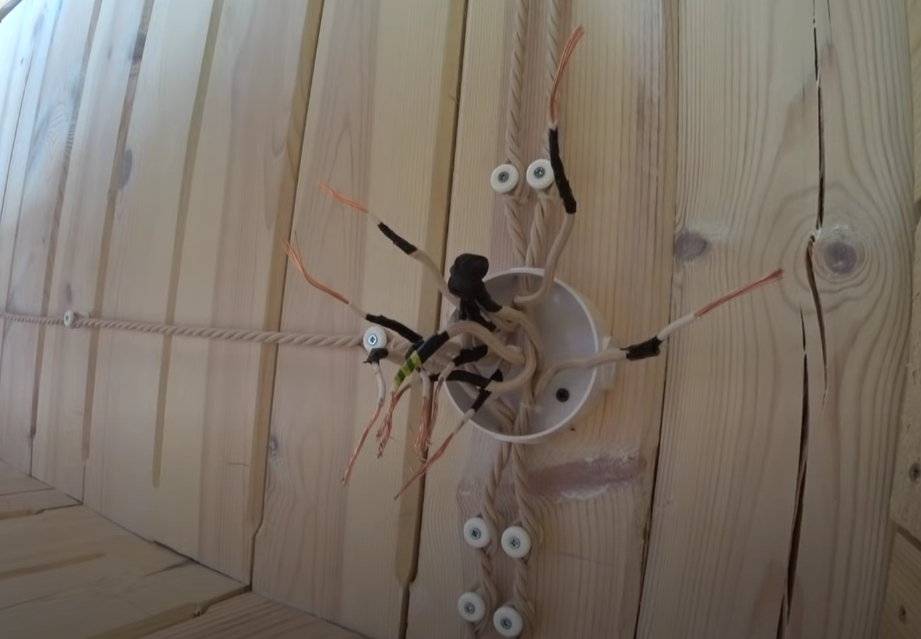

Для коммутации в распределительных коробках лучше всего использовать зажимные клеммы WAGO компактные 221 серии или использовать медные гильзы с изоляцией.

Требования к монтажу открытой электрической проводки в деревянном доме

Требования к условиям монтажа наружной проводки, способы прокладки, установка приборов и их выбор, регламентированы Правилами устройства электроустановок (ПУЭ)и обязательны к исполнению.

Часть требований ПУЭ учтена производителями ретро проводов, как то:

  • Изоляция проводов выполнена из негорючих материалов;
  • В качестве токовой жилы используется медный провод.

Кроме выше перечисленных, необходимо выполнить следующие требования:

  • Узел ввода и учета электрической энергии необходимо изолировать от деревянных конструкций;
  • Схемой электроснабжения необходимо предусмотреть установку УЗО, устройство контура заземления и при подключении посредством ВЛ – устройств гашения импульсных всплесков напряжения (разрядников).

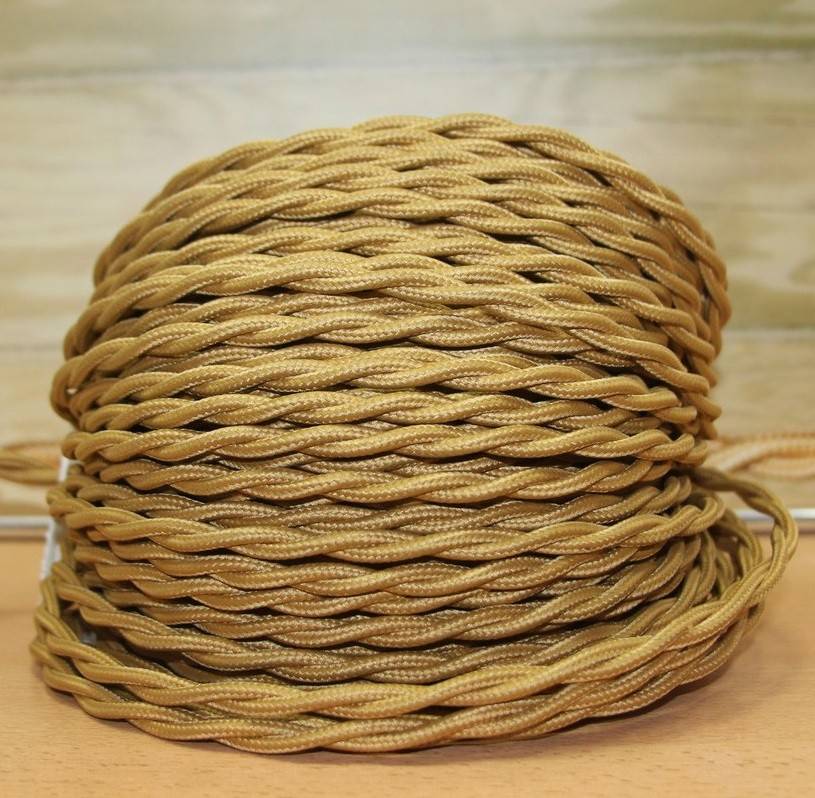

Кабель для ретро-проводки

Эксклюзивная декоративная проводка под старину предусматривает использование двух видов кабелей: двужильного и трехжильного плетеного провода. Основой кабеля служит медная проволока, упакованная, как правило, в ПВХ изоляцию. Второй оболочкой провода выступает оплетка из текстильных или синтетических материалов, пропитанных антипиренными составами, которые понижают горючесть.

Декоративный кабель для ретро-электропроводки от отечественной компании «Мезонин» в оплетке из искусственного шелка смотрится эффектно и дорого. При этом реальная стоимость провода, независимо от безупречного качества, очень доступная:

  • название модели: витой двужильный провод «Мезонин» Россия;
  • цена: 48 рублей за метр кабеля;
  • характеристики: двужильный монтажный провод с изоляцией ПВХ-пластикат в декоративной оплетке из полиэфирной нити разных оттенков;
  • плюсы: абсолютная безопасность, привлекательный дизайн, приемлемая стоимость кабеля;
  • минусы: продажа бухты от 50 метров.

Дизайнерский кабель для ретро-проводки от итальянского производителя Retrika выделяется стильным внешним видом. Изготавливаются винтажные провода на высокотехнологичном оборудовании с учетом пожарной безопасности и реализуются по приемлемой стоимости:

  • название модели: двужильный витой провод «Ретрика» Италия;
  • цена: 60 рублей за метр кабеля;
  • характеристики: двужильный провод под монтаж с изоляцией прорезиненной защитной оболочкой покрыт декоративной оплеткой из искусственного шелка;
  • плюсы: идеальная защита кабеля от истирания и возгорания;
  • минусы: высокая стоимость получается при покупке больших объемов провода.

Декоративные кабели для ретро-электропроводки подмосковной фирмы «Цион» выполнены лучшими мастерами организации по современным технологиям с учетом всех стандартов. За счет представительного дизайна проводов в сочетании с идеальными функциональными характеристиками, приспособления для электрификации этой компании пользуются большим спросом.

Создание интерьера под старину является весьма популярным на сегодняшний день, особенно в дачных домах из дерева и банях. В связи с тем, что данные постройки являются легковоспламеняемыми, правилами ПУЭ допускается осуществлять . Тут-то и возникает проблема – провода могут испортить дизайн комнат своим скучным внешним видом. Чтобы «убить одним выстрелом двух зайцев» — не нарушать правила и в то же время сохранить декоративный дедовский интерьер, рекомендуется использовать специальную витую электропроводку. Далее мы как раз и расскажем читателям сайта , как сделать ретро проводку в деревянном доме своими руками и какие подводные камни могут возникнуть при монтаже.

Монтаж проводки – ретро.

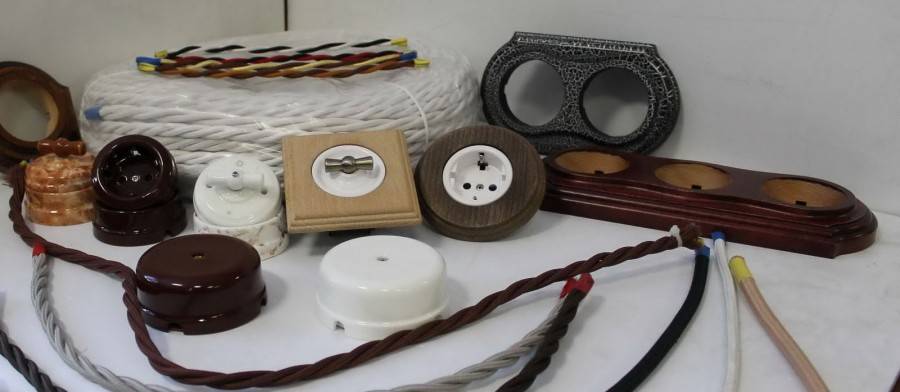

Для того чтобы сделать разводку проводки ретро в деревянном доме, необходимо иметь:

  • распределительные коробки;
  • кабели нужного сечения;
  • розетки накладного типа;
  • выключатели накладного типа.

Разводка электропроводки проводится после выполнения отделочных работ, на поверхность обоев или окрашенной и лакированной поверхностей.

В наше время изготавливают детали для монтажа, имеющие различную окраску. Это удовлетворит даже самые изысканные вкусы.

При подборе цвета деталей монтажа, необходимо учитывать, что одна и та же деталь, имеет разную стоимость только потому что имеет другой цвет. Взять, к примеру, кабель, имеющий жёлтый цвет, он на половину будет стоить дороже, чем такой же, но белый цвет.

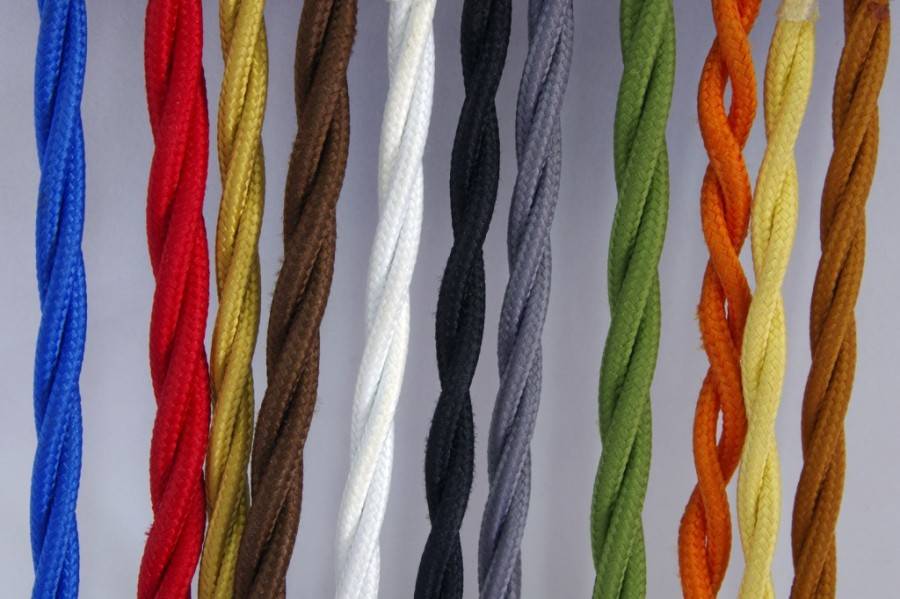

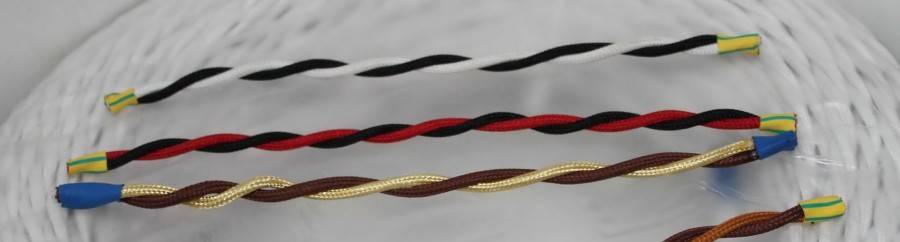

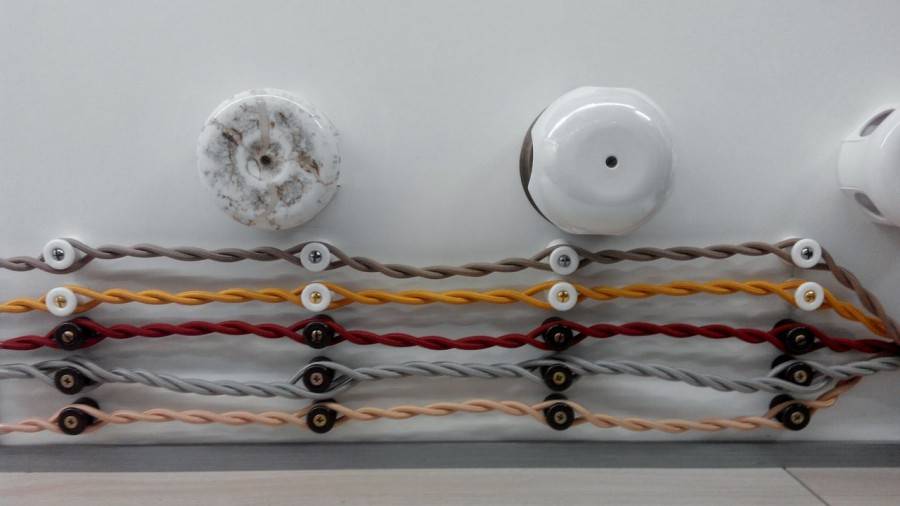

Фото расцветки провода и изолятора.

Вначале стоит подобрать изоляторы, и только потом крепежи. Это необходимо для сочетания цвета и длины роликов. Шурупы стоит выбирать по длине такие, чтобы они надежно фиксировали изоляторы на поверхности. Поэтапное осуществление монтажа таково:

  1. Определяется место, где будут располагаться розетки, выключатели, осветительные приборы. При открытой ретро проводке, розетки должны быть подняты над полом на достаточную высоту. Тогда не возникнет риск повреждения.
  2. Выбор схемы для подключения оконечных устройств. От этого зависит надежность эксплуатации системы.
  3. Разметка трассы. Она осуществляется с помощью лазерного уровня. Подбирается наиболее оптимальная трасса, это поможет как при эксплуатации, так и в виде эстетики.
  4. Прикрепление роликов по разметкам.
  5. Установление монтажных коробок.
  6. Подключение и распайка проводов. Необходимо быть внимательным, провода не должны скручиваться.
  7. Завершающий шаг – это замер изоляционного материала на сопротивление и проведение испытательного включения.

Ретро проводка в деревянном доме имеет преимущество: эстетический вид. Если правильно подобрать интерьер, это будет говорить об хорошем вкусе хозяина.

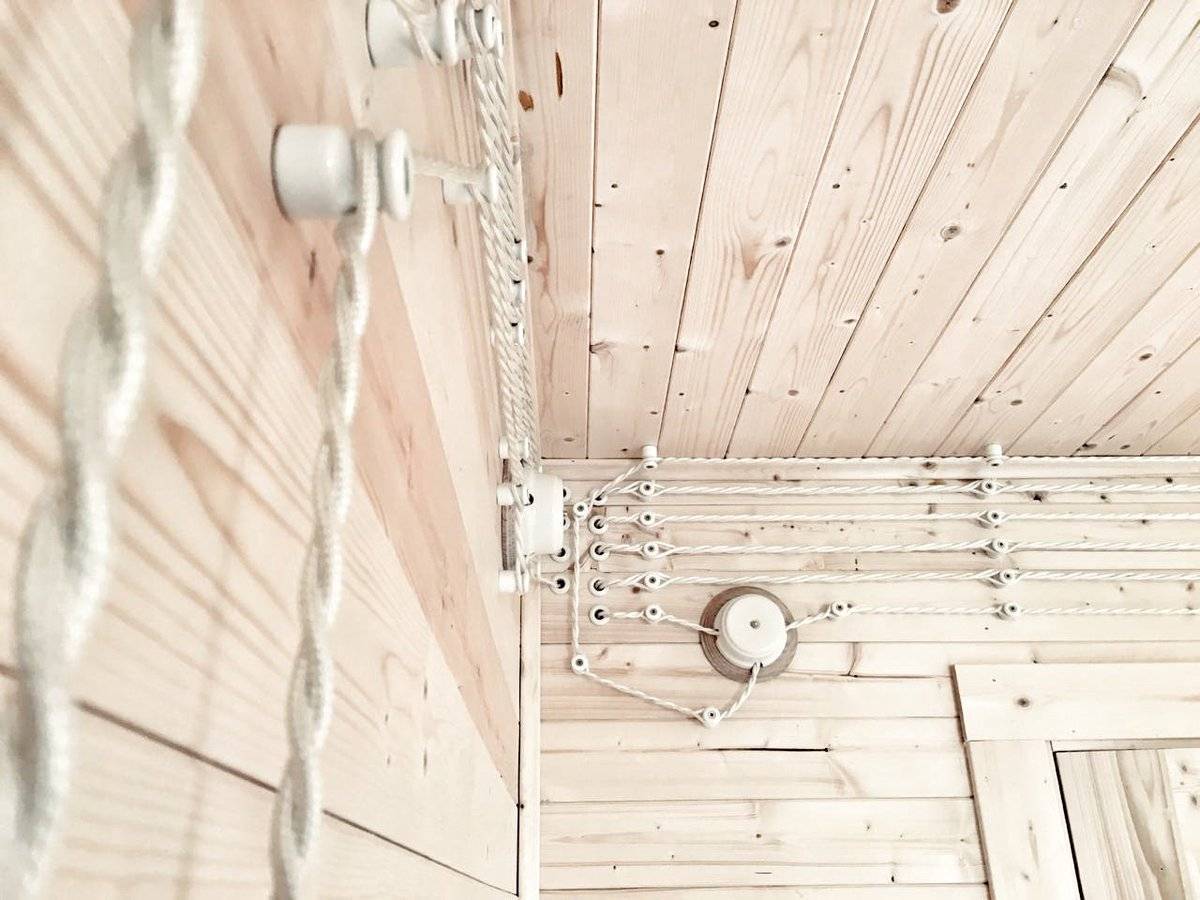

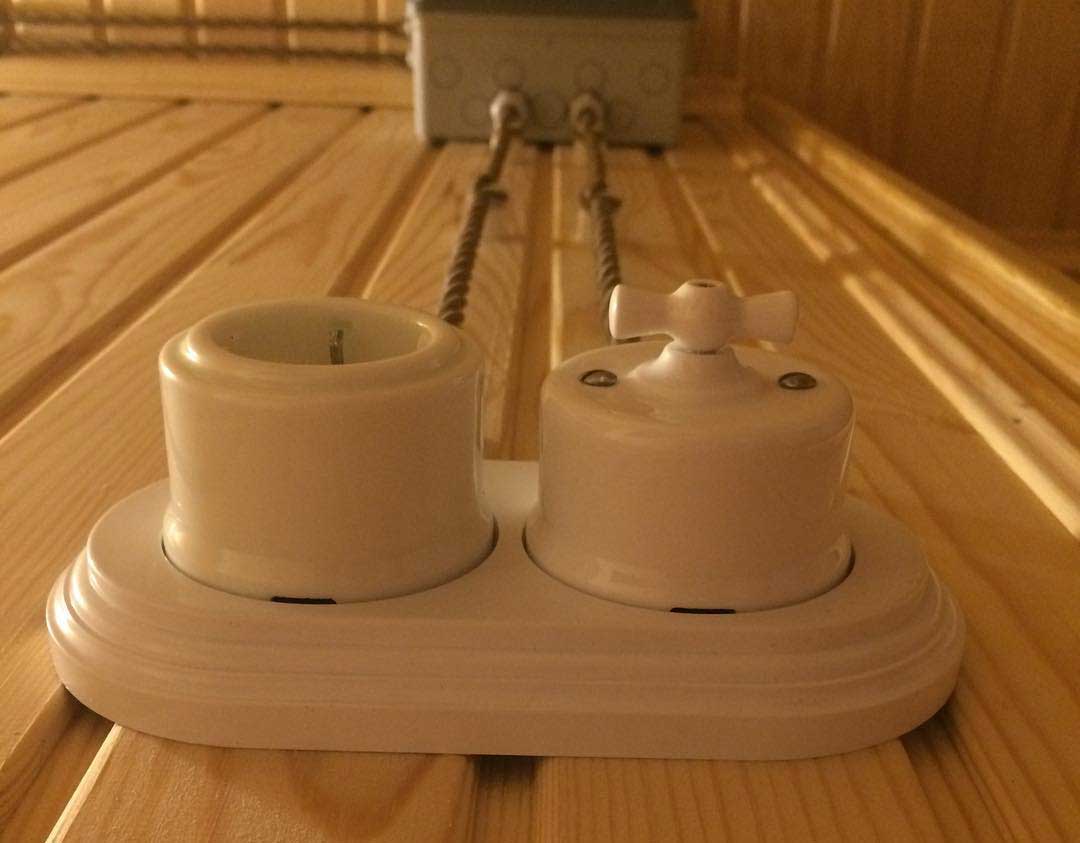

Фото дизайна с ретро проводкой.

Подробное описание как провести проводку в деревянном доме своими руками.

Плюсы и минусы ретро проводки в деревянном доме

 К плюсам относится:

  • наружный способ прокладки является самым простым для деревянных домов и бань;
  • шелковые провода выглядят эстетичнее кабель-каналов в деревянном домике, нет необходимости применять фальшстены;
  • отличная возможность для быстрого ремонта. Обрыв или разрушения провода видно визуально;
  • любую неисправность можно устранить, не ковыряясь в стенах, не требуется восстанавливать штукатурку или обои;
  • оригинальный дизайн;
  • повышенная пожаробезопасность.

К минусам можно отнести следующее:

  • открытая электропроводка довольно быстро припадает пылью и как следствие, в местах частого соприкосновения с руками загрязняется;
  • со временем провода провисают и приходится делать их подтяжку. Обычно ретропровод снимают с изолятора и добавляя несколько витков, надевают обратно;
  • нагромождение отходящих линий от щита портит внешний вид комнаты. Это приводит к необходимости уменьшить количество выключателей;
  • при случайном обрыве возможно оголение провода, что создает угрозу здоровью окружающих.
  • стоимость материалов. К сожалению, отечественных предприятий, выпускающих продукцию для прокладки ретро электросети не много. Это компании: «Villaris», «RETRIKA», «Salvador», «Fontini», «Bironi» и «Гусевъ». Большим спросом пользуется итальянские компании. Даже китайская продукция не дёшева. Но есть возможность экономии при использовании монтажа смешанного монтажа (совместно со скрытой электропроводкой).

Деревянный дом не предполагает использование мощных электроприборов , поэтому ретро проводка в деревянном доме должна быть детально просчитана. Если электроприборы с высокой мощности все же необходимы — в доме используют смешанный тип электропроводки. Т.е. для примера, под духовой шкаф или электрокотел — прокладывают кабельные каналы «под дерево» (скрытым способом) в стенах, либо под полом или деревянным плинтусом (смотрите инструкцию на фото ниже).

При этом провод в кабель-канале должен занимать не более 40 % свободного места. Это даёт возможность использовать стандартные кабели необходимого сечения и защитные трубы или специальные гофро кожухи.

Доведя такие кабели до распределительных коробок, далее опускают декоративный крученый провод. Такой метод подсоединения дат возможность сэкономить на общей длине проводов и обеспечить удобство подключения розеток и выключателей. Да и сама проводка приобретает аккуратный и строгий вид. Особенно это актуально для кухонь, где требуется большое количество розеток и провод быстро загрязняется. Это на порядок повысит устойчивость жилища к пожарам.

Вот по такой технологии делается монтаж ретро проводки своими руками. Надеемся, вы убедились, что необязательно быть профессиональным электриком — достаточно иметь желание, потратить время на подготовку и изучение важных моментов. Неудобство заключается в том, что отдельные компоненты проводки приходится приобретать у разных производителей, что многократно увеличивает стоимость разводки. Отдавая предпочтение ретро-проводке, хозяин деревянного дома принимает практичное решение, которое порадует и видимым, эстетически приятным результатом. Необходимо лишь придерживаться правил, которые мы описали вам в данной статье.

Чтобы повысить вашу уверенность в результате и повысить срок службы ретро-проводки полезно  проконсультироваться с профессионалом! Также советуем вам посмотреть видео советы опытных электриков.

Где выпускают детали ретро проводки?

Как уже говорилось выше, установка такой проводки требует некоторого количества различных элементов. Арматура для установки, а также сами провода придется заказывать из Италии. Можно покупать продукции любого производителя, но отечественный пользователь чаще всего выбирает Gl Gambarelli или Fontini. Эти же производители занимаются изготовлением распределительных коробок, роликов и любых типов выключателей.

Дизайн данных элементов выдержан в старинном стиле. Основным материалом изготовления служит фарфор. Все без исключения детали отвечают самым строгим требованиям пожарной безопасности, поэтому в этом плане можно быть абсолютно спокойным.

Такая степень качества и безопасности делает устройства достаточно дорогими, поэтому весь проект разводки открытой проводки может потребовать значительных финансовых вложений. Возникает справедливый вопрос, можно ли как-то сэкономить?

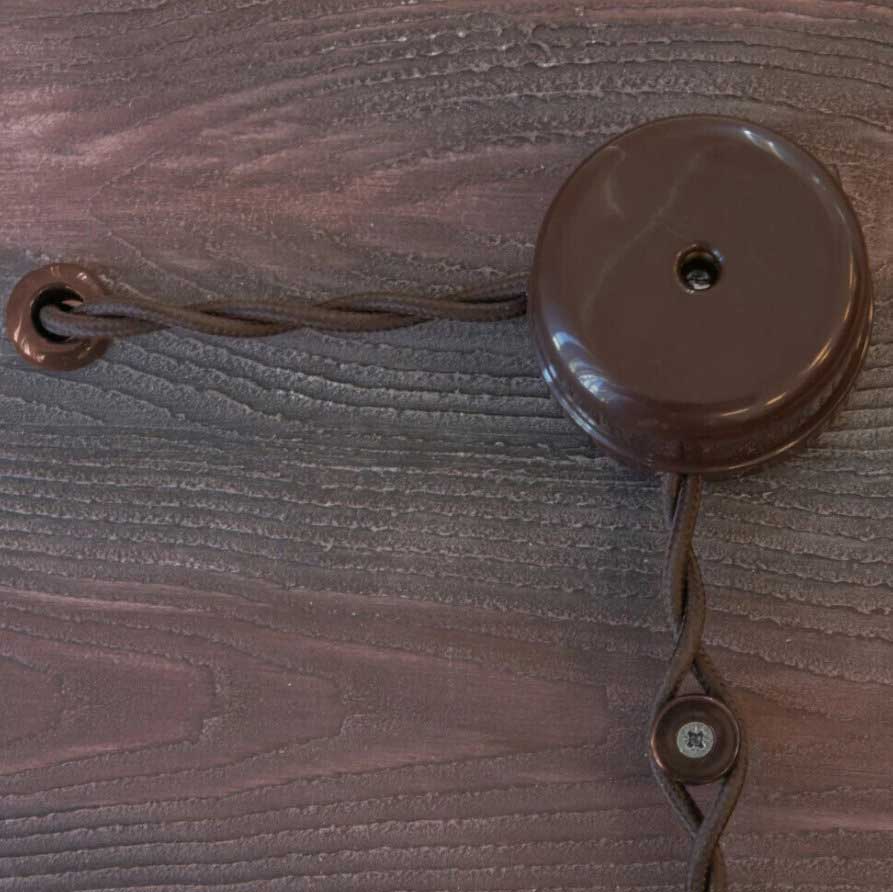

Подвод провода к розетке

Первое, что приходит на ум – обратиться за таким же товаром к китайскому поставщику. Таковой на рынке имеется – это компания Salvador. Вся ее продукция изготавливается в Китае, но, тем не менее, соответствует европейским нормам. Из-за этого ее стоимость приблизительно такая же, поэтому так сэкономить не выйдет.

Провода, как правило, выбирают по цвету верхнего слоя, и здесь важен только вкус покупателя. Кому-то достаточно будет провести не очень дорогой однотонный кабель, например, коричневого цвета. Другой предпочтет стандартное сочетание белого и черного цветов, что выйдет гораздо дороже. Нужно также понимать, что ретро розетки и выключатели для открытой проводки должны соответствовать цветовому решению кабеля, что может сказать на бюджете.

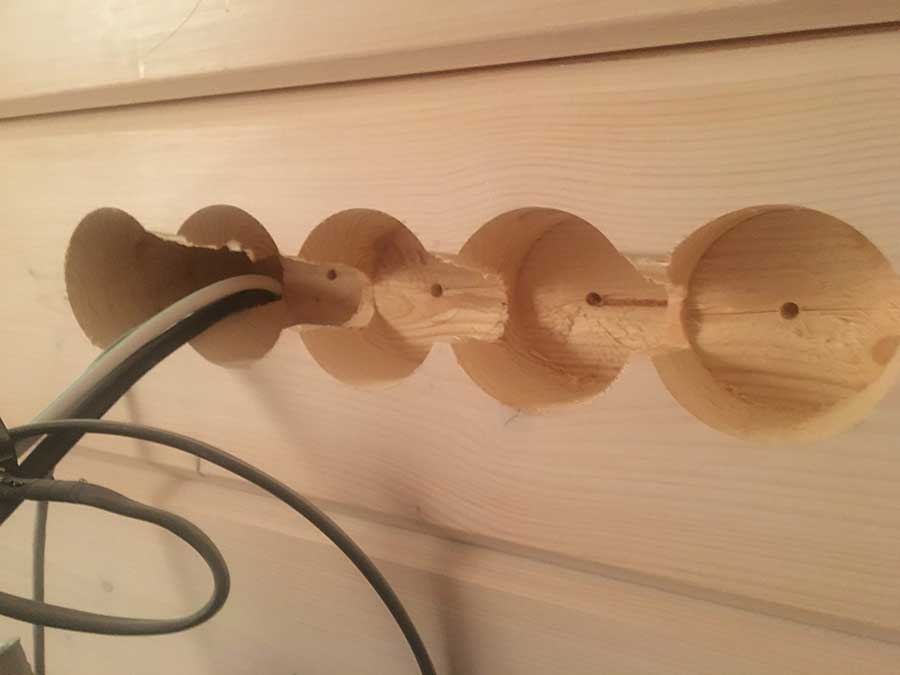

Чаще всего для экономии средств делают смешанный тип проводки. То есть часть проводов красиво расположена на стенах и создают старинный интерьер, а часть спрятана в стеновых перегородках, специальных коробах и т.д. Вместо привычной гофрированной трубы, которую часто используют для укладки проводов, лучше приобрести специальный кабель-канал, который будет сочетаться с цветом поверхности стены.

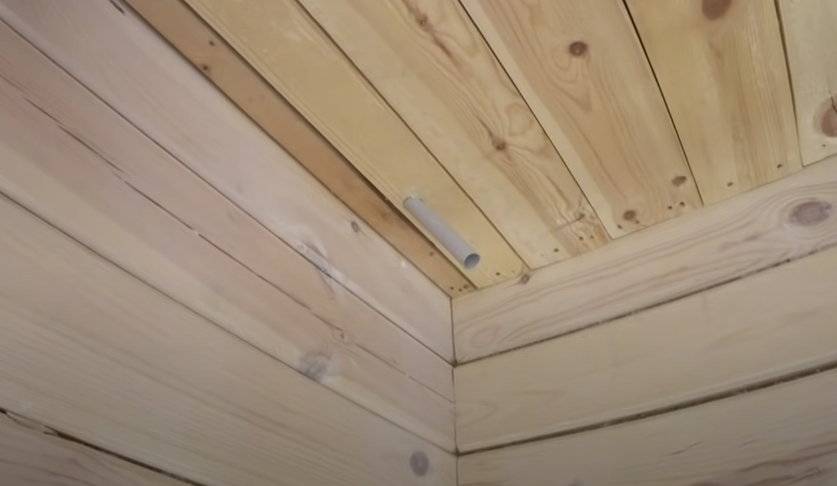

Специалисты рекомендуют спрятать под обшивкой или в коробах обычные провода, которые идут от вводного щитка на питание групп. Дорогостоящий декоративный провод лучше пустить от распределительных коробок к стеновым конструкциям к розеткам и осветительной технике.

В большинстве случаев этого вполне достаточно, чтобы выдержать старинный стиль. Если вы сделаете именно так, то можете сэкономить около трети длины провода, а соответственно и некоторое количество изоляторов и роликов, что поможет сохранить денежные средства.

Главное, чтобы остались видны провода на стене и кабелях, тогда проводку можно смело называть открытой.

Для соединения жилок проводов для открытой проводки используется два стандартных и проверенных времени метода:

Первый метод – самый простой. Нужно просто зачистить изоляцию двух соединяемых концов провода и заизолировать скрутку. Если во время проведения операции вы используете флюс и не пожалеете припоя, то такое соединение качественно прослужит не один год.

Второй способ подразумевает наличие специальных устройств – клеммников. Как и в первом случае, сначала необходимо снять изоляционный слой и с проводов, после чего соединить их с помощью данного устройства. Данный метод используется не только для соединения проводов внешней проводки, но и кабелей «под старину» и ВВГ.

Особенности установки изоляторов и других элементов

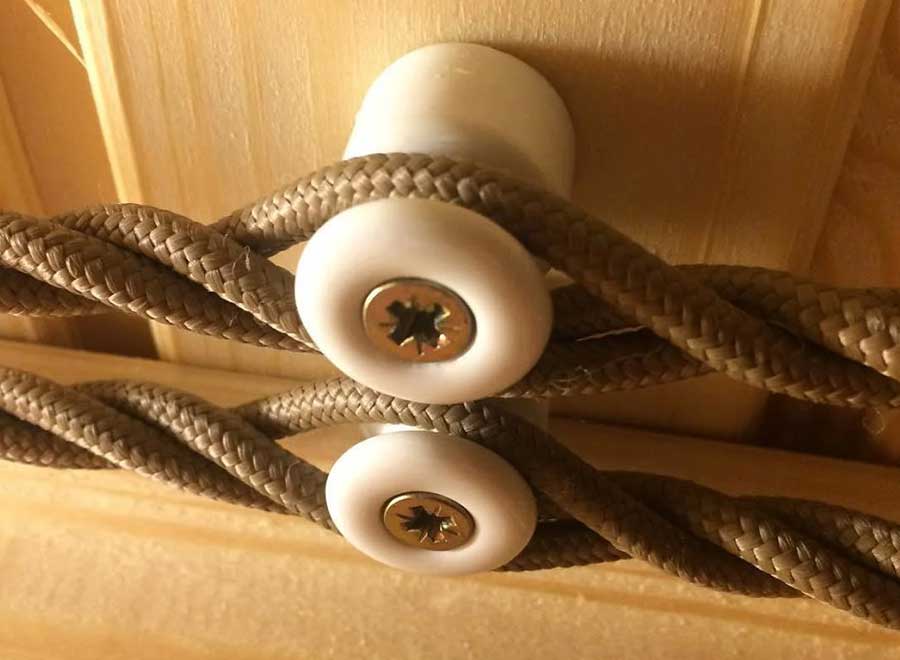

При монтаже ретро проводки важно правильно подходить к креплению разных элементов. В частности, ролики / подрозетники крепятся к стене с помощью саморезов или дюбелей

Первый вариант применяется для деревянной, а второй — для кирпичной / бетонной поверхности.

При затягивании фарфорового изолятора будьте осторожны, чтобы он не лопнул от чрезмерного давления.

Расстояние между изоляторами выбирается с учетом материала, из которого изготовлена стена. Так, для 30-сантиметровых бревен крепление осуществляется на каждом из них, а если меньше — на каждом третьем.

Протяжка проводов по изоляторам производится только разрешенными в ПУЭ способами.

К таковым стоит отнести:

  • сварка;
  • опрессовка гильзами;
  • применение клеммных, болтовых или СИЗ соединений.

В некоторых распредкоробках уже предусмотрены клеммники, что упрощает задачу при монтаже. При необходимости сгладить круглую поверхность бревен применяются накладки.

Если принято решение по применению самодельных проводников, следуйте таким правилам:

  1. Делайте скрутку уже на месте установки.
  2. После прохождения изоляторов меняйте направление скручивания.

Применение второго правила актуально для решения проблем с провисанием из-за усадки здания.

Для протяжки достаточно снять провод, сделать дополнительные витки и вернуть все на место.

На завершающем этапе производится фиксация электрики к подрозетникам, крепление жил проводов в клеммниках и монтаж крышек.

Как делается электропроводка в стиле ретро своими руками

Сначала подробнее рассмотрим основные методы приобретения комплектующих.

1. Самый простой, но одновременно и самый затратный по финансам — купить всё в специализированном магазине. Сегодня несколькими компаниями предлагается электропроводка под старину множества моделей и оттенков.

Стоит отметить продукцию Villaris, Salvador, Fontini, Bironi, Гусевъ. По сути, это современная кабельная продукция, имеющая изоляцию из ПВХ и снаружи упакованная в чулок из негорючего шёлка, а также современные розетки и выключатели, оформленные в стиле прошлых лет.

При составлении сметы следует ориентироваться на такие цены:

  • 5 — 15 тысяч рублей за стометровую бухту кабеля;
  • 20 — 50 рублей за каждый ролик – изолятор;
  • 600 — 3600 рублей за каждый выключатель или розетку;
  • 550 — 1800 рублей за единицу подложек, угловых и поворотных изоляторов.

С такой проводкой органично будут смотреться светильники в стиле «Loft» и лампы Эдисона.

Из «плюсов» – это электробезопасность и соответствие современным требованиям, упрощенный монтаж по сравнению со скрытой проводкой, возможность изменять трассы в процессе эксплуатации. К тому же богатый выбор как стилизации под эбонит, так и под фарфор с медью.

Минусы будут заметны любому, кто разбирается в теме. Хотя, если изначально такая проводка позиционируется как «похожая на настоящую», то ничего плохого в использовании современной продукции нет.

2. Если вы не любите компромиссы и вам нужно соблюсти стиль времён зарождения бытового электричества, ваш путь лежит на специализированные форумы. Там вам помогут собрать полностью аутентичный комплект из медно – резиново – матерчатых проводов, фарфоровых изоляторов, эбонитовых или медных подложек, выключателей, патронов и розеток.

Стоить электропроводка ретро в деревянном доме будет недёшево, ведь вам нужно заплатить за поиски и восстановление комплектующих начала прошлого века.

Главный положительный момент – это полная аутентичность. Никто не сможет вас упрекнуть, что вы использовали современный «штамп под старину». Только настоящее ретро без компромиссов. К тому же «витая пара» на керамических изоляторах быстро монтируется и относительно безопасна.

Отрицательные стороны такой установки очевидны: обладая высокой оригинальностью, такая проводка не укладывается в современные представления о безопасности электроустановок, ведь заземление в те времена ещё не было предусмотрено, да и сечение старых проводов явно не рассчитано на современные мощности.

К тому же пятидесятилетний медный провод, скорее всего, уже пострадал от окисления, резиновая изоляция местами рассохлась, а старинные розетки и выключатели изготавливались с использованием фенолформальдегидной смолы, которая при нагреве источает неприятный и вредный запах.

Кстати, распределительные коробки стали использоваться сравнительно недавно, а в старину провода сплетали между собой, обвивали вокруг роликов и прятали скрутку под тканью наружной изоляции.

3. Если вы ограничены в средствах, но располагаете свободным временем, то можете самостоятельно найти всё необходимое для инсталляции. Для этого нужно терпеливо искать недостающие элементы в развалинах старых домов, мыть, реставрировать, возможно, пропаивать контакты.

Полезно посещать сельские магазины в отдаленных районах, там еще можно найти фарфоровые изоляторы, эбонитовые распределительные коробки, а то и выключатели с розетками.

Погрузиться в былое помогут розетки и выключатели начала прошлого века, электропроводка в стиле ретро, фото старинных машин и механизмов.

4. Последний вариант больше подходит для дизайнеров. Суть его заключается в прокладывании муляжа навесной проводки параллельно существующей скрытой.

Как мы заметили, символом ретро-проводки являются свитые между собой 2 провода в шелковой оплетке и надетые на ролик – изолятор. Этим пользуются для создания антуража.

На стену прикручиваются изоляторы, на них устанавливается любой подходящий по длине и внешнему виду кусок проводов, свободные концы которых любыми доступными средствами крепятся к существующим розеткам и выключателям.

Для усиления эффекта можно прибегнуть к «патинированию», распылив на розетку соответствующее покрытие из аэрозольного баллончика.

Преимущества и недостатки

Винтажная проводка характеризуется следующими достоинствами:

  1. Низкая трудо- и материалоемкость. Отпадает необходимость применять фальшстены и металлические кабель-каналы.
  2. Высокая скорость монтажа.
  3. Оригинальный дизайн.
  4. Высокая допустимая нагрузка. Это объясняется тем, что у внешней проводки хороший теплоотвод.
  5. Высокая степень пожарной безопасности.
  6. Доступность для ремонта.

Сеть обладает следующими недостатками:

  1. Плохо сочетается с интерьером, оформленным в современном стиле.
  2. Уязвима для механических повреждений.
  3. Обходится сравнительно дорого из-за высокой стоимости комплектующих и большого расхода кабелей.
  4. Не подходит для кухни и других грязных помещений: тканевая оплетка впитывает жир и теряет привлекательный вид. Но можно применить провода в виниловой или резиновой светостабилизированной оболочке, которые легко освобождаются от налета.

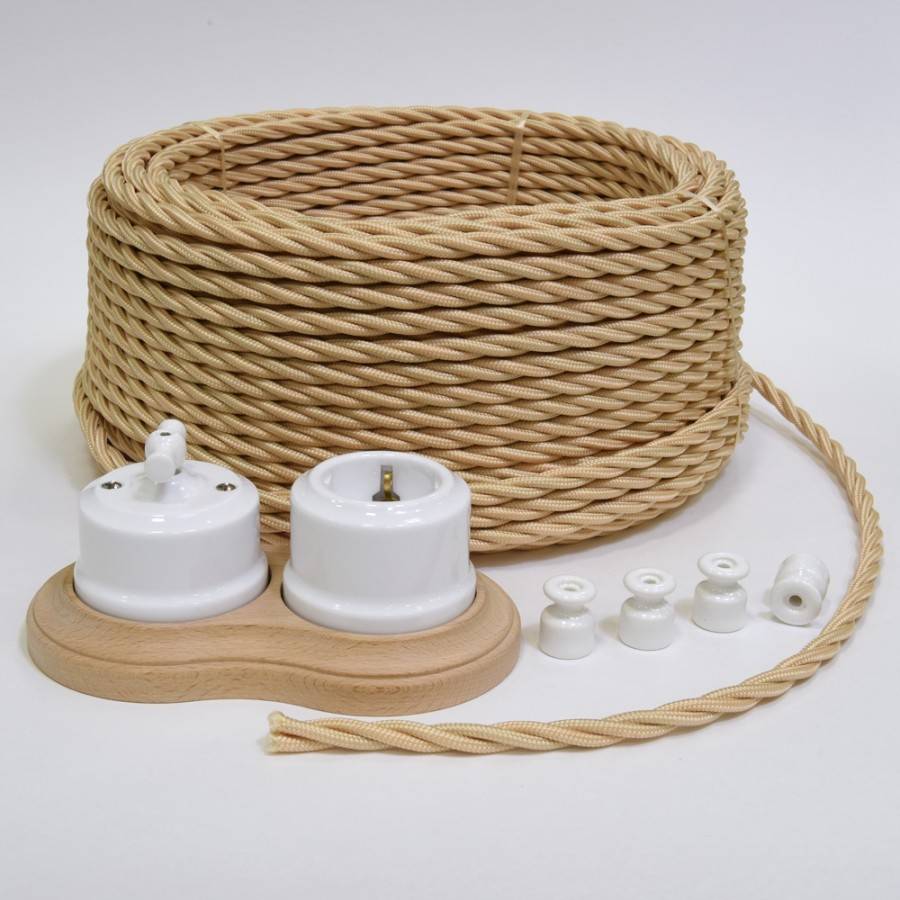

Материалы для ретро проводки

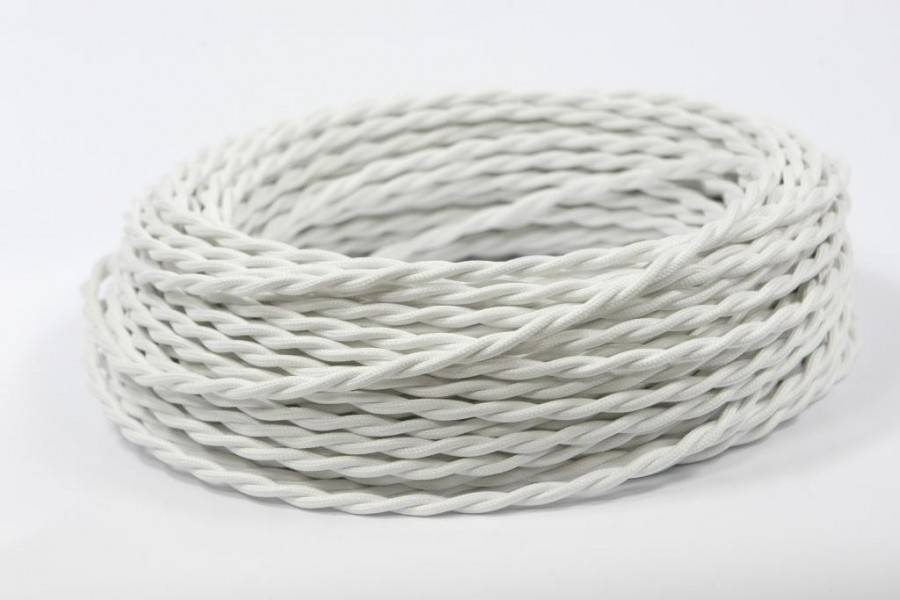

Провода

Что такое текстильный кабель (он же ретро кабель)? Это двужильный, либо трехжильный медный электрический провод, упакованный в изоляцию ПВХ, затем покрытый цветной текстильной оплеткой либо обвязкой из стекловолокна. Двужильные провода обычно берут для освещения. Трехжильные — для проводки (так как третья жила предназначена для заземления).

  • 0,5 – 0,75 — предельная мощность — 2,9 кВт.
  • 1,5 — предельная мощность 4,4 кВт.
  • 2,5 — предельная мощность примерно 6 кВт.

Материал наружной оплетки — технический шелк или хлопок, пропитанный огнезащитным средством сложного состава.

Производство Россия

  • Фабрика электротоваров «Гусевъ»
  • Bironi (по итальянским технологиям)
  • VILLARIS (совместное производство)
  • Gemini Electro (группа компаний)

Производство Италия

  • Gambarelli
  • Cordon dor
  • Fontini Garby

Производство Германия – Replikata (нет представителя в России)

Ролики

Используют, чтобы фиксировать витой кабель. Выполняют роль изоляторов (отделяют провод от стены). Согласно требованиям пожарной безопасности для «горючих» стен, провод должен быть отделен от стены расстоянием в 12-18 миллиметров и опираться на изоляторы из негорючего материала:

  • Материал роликов: металл или керамика.
  • Размеры: диаметр — 18-22 мм; высота — 18-24 мм.
  • Верхняя часть изоляторов бывает широкая и узкая. Узкая — для двужильных проводов. Широкая — для трехжильных.
  • Цвет: представлены в ассортименте. Материал керамика позволяет выполнить декоративную роспись по роликам.

Электрофурнитура

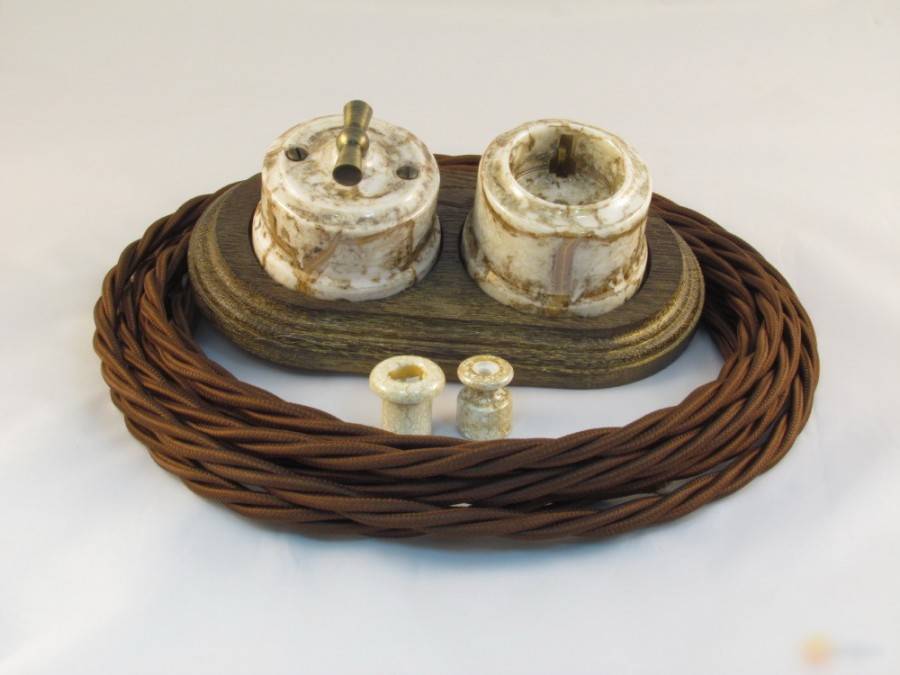

Достойный вид открытой проводки и настоящий ретро стиль невозможен без ретро фурнитуры. Европа, Россия и Китай выпускают достаточно большой ассортимент комплектующих и фурнитуры.

  • Ретро патроны
  • Ретро розетки
  • Ретро выключатели
  • Ретро подрозетники
  • Ретро кабельные проходы
  • Керамические клеммные колодки
  • Ретро распределительные коробки
  • Ретро светильники, лампы и люстры

Именно эти вещицы придают обстановке тот самый кантри шарм.

Интересно.  Ретро проводку можно изготовить своими руками. Основное преимущество такого способа — создание удешевленного товара без потери качества. Данный подход позволяет проявить изобретательность.
