Система отпаривания
Если же неисправность заключается в том, что не работает отпариватель утюга, то, скорее всего, необходимо прочистить внутренние полости парообразования. Для этого рекомендуем Вам использовать раствор из воды и уксуса в соотношении 1 литр к 1 стакану. Устанавливаем подошву в емкость (как это показано на картинке), доводим воду на плите до кипения, выключаем и ждем пока она остынет. После этого повторяем мероприятие еще 3 раза, чего вполне достаточно для качественно очистки пульверизатора.
Еще одна причина, по которой не работает разбрызгиватель — сломалась кнопка подачи пара. Ее тоже можно прозвонить тестером и при необходимости заменить.
Инструкция по ремонту в домашних условиях
Вот и вся инструкция по ремонту утюга своими руками. Как Вы видите, мероприятие довольно простое и под силу даже электрику-новичку! Напоследок хотелось бы отметить, что если на корпусе мигает красный индикатор, не стоит паниковать, т.к. это может свидетельствовать об определенном режиме работы либо автоматическом отключении после нагрева. Прочитайте инструкцию, которая идет в комплекте, чтобы понять причину мигания.
Видео инструкция по разборке агрегата Инструкция по ремонту в домашних условиях Как отремонтировать регулятор температуры https://www.youtube.com/watch?v=KnTYT_qWeXA
Для того. чтобы выглядеть опрятнее и приятнее для окружающих, люди издревле пытались избавиться от различных складок и неровностей на одежде. В ранние периоды истории, для этой цели использовались камни подходящей формы, посуда, наполненная углями и прочие подручные средства. Электрический утюг, который на сегодняшний день получил повсеместное распространение, был изобретен сравнительно недавно.
Свою историю он начинает с конца девятнадцатого века, когда электроутюг был впервые запатентован. С тех пор, техника претерпела значительные изменения и современные утюги бренда Тефаль являются одним из наиболее ярких и наглядных примеров. Однако, даже технически надежный прибор со временем приходит в негодность, ввиду чего, возникает потребность в его ремонте. Наиболее рациональным решением станет самостоятельное его выполнение, что позволит сэкономить средства.

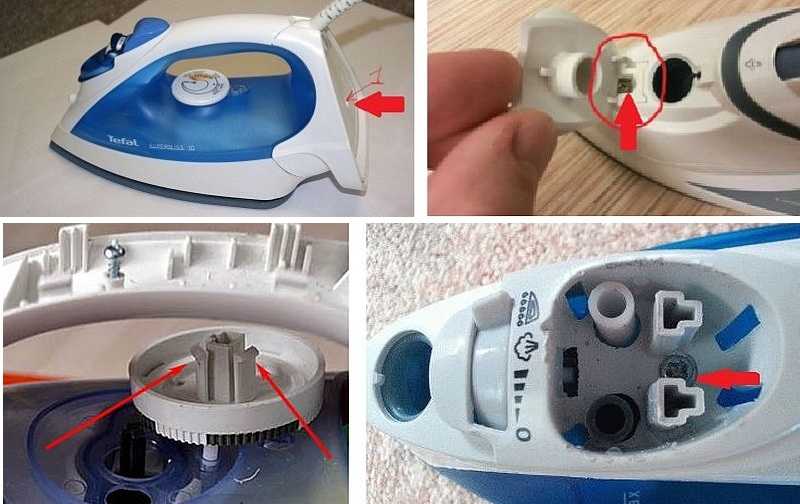

Как разобрать утюг
Если не работает утюг, первое что предстоит сделать — разобрать его. Это не так просто как кажется — слишком много моделей, каждая из которых может иметь свои «фишки». Причем разные модели одного производителя могут разбираться по-разному. Тем не менее, есть общие принципы и правила:
Снимаете заднюю крышку ручки. Это позволяет добраться до клеммной колодки. При некоторых повреждениях (проблемы со шнуром или выход из строя ТЭНа) этого достаточно и разбирать утюг дальше нет необходимости.
Снимаете кнопки подачи пара, парового удара, разбрызгивателя, терморегулятора. Часто их можно вынуть просто потянув верх. Некоторые снабжены защелками, которые надо поддеть чем-то тонким — подойдет обычная отвертка маленького размера, можно попробовать использовать пилочку для ногтей, полосу пластика (можно отрезать от старой ненужной пластиковой карты).
- Вкручиваете все винты, которые видите.
- Во многих моделях утюгов ручка состоит из двух частей. Верхняя может держаться на одном-двух винтах и защелках. Возможен вариант вообще без винта — только на защелках. Сняв эту часть, получаете доступ к другим винтам, удерживающим корпус.
Процесс разборки утюга не требует применения силы. Если «не идет» надо внимательно посмотреть что и где держит. И не стоит его разбирать сразу до конца — не всегда это необходимо.
Инструмент
Чтобы удачно отремонтировать утюг, давайте подготовим сначала кой-какой рукодельный инструмент; большое количество времени это не занимает и значительных затрат не попросит:
- 2-4 отжимника для крышек;
- отжимник для скрытых защелок;
- не дорогой светодиодный фонарик (именно светодиодный) и лупу;
- полоску замши, пилку для ногтей, спирт;
- или, взамен п. 4 – ластик карандашный, ластик чернильный, кусочек чистой тряпочки, спирт.
Отжимники
Вскрытие верхней крышки утюга столовым ножиком
Отжимник для крышек выполняется из верхнего, самого крепкого слоя бамбука размерами и толщиной с палочку от мороженого; один его конец срезается на клин. Крышки на корпусе утюгов нередко устанавливают на щеколды без фиксации. В гарантийном центре такую крышку сжимают особыми клещами и вынимают. Чтобы снять ее кустарным способом, крышку необходимо поддеть: зубья защелок без фиксации скошены с двух сторон и выходят из пазов неповрежденными. Но вскрывать крышки на тугих защелках столовым ножиком или широкой отверткой, как на рис. с правой стороны, не нужно: сталь оставит на пластике следы. Надёжность слоя поверхности бамбука на изгиб больше, чем у пластиков, а на сдвиг ниже. Благодаря этому бамбуковый отжимник правильно поддетую крышку снимет, но, может быть, с поверхности помнется сам, не повреждая пластик. Если же крышка не поддета неверно и не поддается, бамбуковый отжимник поломается, не повредив утюга. Работают бамбуковыми отжимниками попарно, поддевая деталь с 2-х сторон.
Хороший тонкий отжимник для фиксируемых защелок выходит из срезанной на клин пластиковой мешалки для кофе, которые предоставляют кофейные автоматы. Отжимник из мешалки проходит в любую щель и бережно отводит усы защелок с фиксацией, не царапая и не ломая ни их, ни детали корпуса.
Фонарик и лупа
Недорогие мини-фонарики на светоизлучающих диодах дают очень жёсткий свет с резкими тенями. В этом случае это положительное качество: такой свет глубоко попадает в тонкие щели, и под лупой можно рассмотреть, что там держит деталь. Для этого сначала поддевают крышку, которую непонятно как снимать, бамбуковыми отжимниками, подсвечивают и разглядывают, что там держит.
Как управляться с защелками
Прекраснее всего, разумеется, найти схему разборки утюга этой модели, но попробуйте-ка! И стандартных схем размещения тайных запоров тоже не ищите: они бывают разнообразными у одной и такой же модели одного и того же производителя. Читали в инструкциях: «Изготовитель оставляет за собой право вносить в конструкцию изменения, не которые влияют на трудоспособность изделия»? Т.е., при разборке утюга спрятанные соединения быстрее всего нужно будет искать самому.
Нужно сказать, западные фирмы поэтапно отходят от принципа: «Сам чинить хочешь? Что ж, ломай и новый приобретай!» Но азиаты храбро за него держатся. Напр., если ваш утюг китайский, то носовой крепежный винт (см. дальше) быстрее всего окажется не под крышкой заливочной горловины, а… под кнопками водоподачи и пара!
Спрятанные щеколды в кнопках утюга
Подсветим, посмотрим. Видите обведенное зеленым на рис? Так вот, это не защелка, а скользящий шип в пазу. Щеколды с другой стороны кнопок. Чтобы кнопки снять и разобрать утюг, необходимо:
- Подать кнопку вперед.
- Вставить сзади нее отжимник из мешалки.
- Отжать защелку.
- Не вынимая отжимника, поднять кнопку вверх до конца. Обязан быть слышен слабый щелчок зуба щеколды, вышедшего из паза.
- Удерживая кнопку, чтобы не упала, вытянуть отжимник.
- Продолжая удерживать кнопку, подать ее вперед с уклоном, чтобы скользящий шип вывернулся из паза.
- Сделать то же самое со второй кнопкой.
Фасонный крепеж
Винты в утюгах западных изготовителей очень часто или традиционные с крестовым шлицем или под шестигранник. Приобретать для последних спецотвертку с набором бит для разового ремонта нет смысла: винт с шестигранным шлицем просто отворачивается плоской отверткой с тонким жалом подходящей ширины. Ею же можно отворачивать винты со шлицом трилистник, которые сильно любят китайцы, (с правой стороны на рис.), однако без крепкого нажима: боковое усилие при этом создается внушительное и винт в резьбе может просто заклинить. Если винт сидит туго, его срывают серией очень маленьких рывков, переставляя отвертку в иные пары пазов.
Фасонные винты
Труднее всего будет отвернуть винт со шлицом TORXX (с правой стороны на рис.): ножницы или пинцет его возьмут, только если винт болтается в резьбе. Комфортнее всего винты TORXX отворачивать без спецключа малыми плоскогубцами-утконосами; можно и кусачками, но тогда на перемычке шлица останутся вмятинки. Винту от них не будет ничего, но специалист, ни с того ни с сего к нему попадет этот утюг, накинет на ремонт за предыдущий неопытный доступ.
Разборка утюга Saturn ST – CC0211
Начнем с винта задней стенки, ничем не прикрытым. Трудности начнутся дальше. Немало зная о разборке утюгов, догадывались: скрыты неизвестным местом еще крепления. Винты находятся под кнопками, крышкой залива воды, регулятором мощности. В этом случае правильным вариантом оказался первый. Выяснить удалось, сломав одну кнопку. Хорошо видно на фото: у каждой клавиши пара зубцов, скользящих в прорехах корпуса, одновременно служа ограничителями. Достаточно поддеть задний зуб отверткой, извлекая кнопку, если заранее не знаешь… Будто специально пластиковые клавиши отлиты ломкими, существуют сорта более эластичные. Полагаем, намеренно; пытаясь предотвратить неквалифицированное вмешательство. В результате одна кнопка (парового удара) пришла в негодность, будем клеить Титаном, финальный расклад дел читателям придется предугадать.
Задний винт
Итак, сняв две кнопки, обнаружим очередной винт, полагается открутить. Трудности не закончились, панель ручки и задней стенки дополнительно крепится тремя шипами (см. фото) на носике. Как правильно вести разборку, подсказать не можем! В конце концов, крышка демонтирована. Дальше просто:
Бак с помпами и регулятором подачи пара удерживается тремя винтами. Один в носовой, два в хвостовой части. Снимите аккуратно регулятор температуры подошвы, вытянув. Удерживается тремя шипами, на D-образном пазу
Обратите внимание, на маленькую стальную скобу, обеспечивающую фиксацию регулятора, и щелчки при переключении (см. фото).
Бак стягивается, одновременно размыкается тракт помпы парового удара
Насквозь пронизывает металлическая трубка конструкцию, от бойлера до помп.
Приступаем к ремонту
Для ремонта нам потребуется прямая и крестовая отвертки. Желательно иметь под рукой мультиметр, нож, пассатижи:
- Обрыв провода — простейшая поломка утюга, вследствие чего на утюг не подается напряжение и тэн не греет. В данном случае требуется определить место обрыва. Часто это происходит в местах перегиба, в основном на входе в утюг.
После определения данной поломки вскрываем ножом изоляцию провода, зачищаем провод с обеих сторон и скручиваем, не забываем изолировать провода, — это обеспечит вас от поражения электрическим током, а также от короткого замыкания в утюге.
Конструкция терморегулятора достаточно простая. Он состоит из биметаллической пластины (которая при нагревании выгибается и размыкает контакты) и пары контактов, все это может быть заключено в корпус. В холодном состоянии контакты должны быть замкнуты, и сопротивление терморегулятора должно быть равно нулю. Это легко проверить с помощью мультиметра.
Также контакты должны легко расходиться. Если этого не происходит, то они, значит, подгорели. Требуется рассоединить их и зачистить наждачкой нулевкой или мелким надфилем. В случае если утюг не слушается регулятора, то требуется заменить терморегулятор, так как это механическая поломка и ремонт дороже и менее качествен, чем замена утюга на новый.
Осмотр контактов терморегулятора
2. Проверка тэна. (ТЭН — трубчатый электронагреватель). Зачастую если ТЭН не греет, то требуется, в первую очередь, прозвонить его с помощью мультиметра. Исправный ТЭН имеет сопротивление несколько десятков Омв зависимости от мощности утюга.
Диагностика нагревательного элемента
Нерабочий будет иметь сопротивление равное бесконечности. В случае перегорания ТЭНа требуется его замена, если это возможно, либо утюг более вообще будет работоспособен.
3. Если лампа горит, а тэн не работает, может быть еще пробой термопредохранителя. В таком случае требуется его замена. При замене желательно брать точно такой же или на большую температуру. Он устанавливается с помощью зажимов, так как при такой температуре пайка не эффективна.
Сигнальная лампа
4. Если же плохо работает отпариватель или система распыления, то требуется ее прочистить. Для этого следует приготовить раствор из воды и уксуса в соотношении 1 литр на 200 грамм уксуса. Также можно купить специальные растворы для очистки накипи.
Сняв верхнюю планку утюга можно увидеть два насоса (тот, что слева — для отпаривания). Внимательно осмотрите насос на предмет присутствия на нём налета
Для этого вливаем раствор в широкую емкость, устанавливаем утюг в данное положение, подошвой в воду, но чтобы вода не попадала во внутрь. Нагреваем воду до кипения, оставляем до охлаждения, повторяем данную процедуру 3-5 раз. Исходя из опыта должно хватить. Также может не работать кнопка подачи пара или разбрызгивателя, — в таком случае ее требуется заменить.
5. Также может просто напросто перегореть предохранитель, устанавливаемый в некоторых моделях утюгов. В народе предлагают просто его замкнуть, но в таких случаях утюг будет работать без защиты, так что рекомендуют заменить на точно такой же.
Как вернуть купленный утюг в магазин – Возврат товара
Как возвратить в магазин утюг без проблем? И что делать, если магазин его не принимает? Сейчас мы вам расскажем об этой проблеме, и вы убедитесь, что решить ее можно.
Рассмотрим два случая, которые отличаются порядком оформления, правилами и действиями.
- Утюг совершенно рабочий, исправный, но он вам не подходит;
- Утюг неисправен — имеется дефект на корпусе, заводской брак, скрытая поломка, не заметная с первого взгляда.
Рассмотрим действия клиента в каждом из указанных случаев и посоветуем, как именно реагировать, если со стороны администрации торговой точки возникают какие-то возражения. Каждый вариант опишем отдельно.
Что гласят законы
Первое, что должен помнить покупатель — законодательство на его стороне! Условия, на которых производится возврат любого товара, независимо от причин, прописаны в Гражданском кодексе (принят в 1994 году) и в «Законе о защите прав потребителя» (№2300-1 от 07.02.1992). В законе отдельно рассмотрены обе упомянутые ранее причины возврата.
Законодательно утвержден не очень большой список товаров, которые обмену и возврату не подлежат. Так что прежде необходимо ознакомиться с этим списком. И убедиться, что приобретенный вами товар в данном списке не упоминается или же включен в него.
Причины возврата могут быть любыми: не тот цвет, нет нужных характеристик, нет вспомогательных функций, на которые клиент рассчитывал, не предусмотрены дополнительные опции. Утюг оказался не того цвета, или веса, или размера. Но он полностью соответствует характеристикам, указанным на упаковке. И хорошо выполняет свое основное предназначение.
На этот счет в законодательстве есть ст. 25 ЗоЗПП (направленная на защиту прав потребителя). Она гласит, что клиент вправе удовлетворить свои запросы. Но это распространяется не на все товары……. Статья 25. Полный текст
Технически сложные товары бытового назначения, на которые установлены гарантийные сроки (станки металлорежущие и деревообрабатывающие бытовые; электробытовые машины и приборы; бытовая радиоэлектронная аппаратура; бытовая вычислительная и множительная техника; фото- и киноаппаратура; телефонные аппараты и факсимильная аппаратура;
Так как современный утюг — достаточно сложное устройство и работает от электроэнергии, заставить магазин принудительно заменить или вернуть его обратно покажется невозможным (так как он относится к электробытовым приборам, включенным в список). Но «лазейка» все же имеется.
- В большинстве торговых точек дорожат каждым клиентом и не желают, чтобы конфликт расширялся, и к нему привлекались проверяющие органы или общественность. Поэтому предпочитают пойти на уступки. Особенно просто этого достичь, если клиент желает не вернуть деньги, а хочет обменять на другую модель того же типа или аналогичную.
- У товара не заполнен гарантийный талон. В таком случае магазин обязан заменить товар или принять обратно;
- Клиент способен доказать, что при покупке не получил полной и исчерпывающие информации по свойствам данного товара. (Это указано в ст. 10 ЗоЗПП). Чтобы доказать этот факт, следует воспользоваться консультацией опытного юриста нашей компании.
Предлагаем ознакомиться Чем отбелить пожелтевшую подошву на обуви
Изготовитель (исполнитель, продавец) обязан своевременно предоставлять потребителю необходимую и достоверную информацию о товарах (работах, услугах), обеспечивающую возможность их правильного выбора… Статья 10. Полный текст
Чтобы магазин не понес убытков при возврате товара, необходимо, чтобы тот не был в использовании. Шансы вернуть утюг в магазин возрастают, если:
- Товарный вид упаковки сохранен;
- Рабочие свойства товара не изменились;
- Утюг ни разу не использовался по назначению;
- Покупатель сохранил чек или другой документ о покупке.
Обратите внимание! Если кассовый чек (или другой документ, его заменяющий) не сохранен, факт совершения покупки все же можно подтвердить. В качестве доказательства могут быть использованы данные камер наблюдения или свидетельские показания
(закон №171-ФЗ от 21.12.2004).].
Производить возврат или замену исправного утюга можно в день покупки или в течение 14 дней после него. Если вы придете через 15 дней, магазин не сможет оформить возврат.
Покупатель должен сделать устное заявление или обратиться к администрации в письменной форме. Чаще всего магазин предлагает замену товара на аналогичный. Если в настоящий момент нужной модели нет, покупатель сможет договориться с администрацией о сроках доставки.
Если совершить замену невозможно, покупатель сможет получить деньги через кассу магазина.
Как устроен утюг с паром
Но где искать все эти винтики-секретки? Для этого сначала нужно ознакомится с устройством современного утюга с парогенератором (отпаривателем). Общая его схема дана на рис.:
`img-3`
Схема устройства утюга с парогенератором
Систему ударного отпаривания (перегретым паром) ставят лишь в отдельные модели, т.к. она эффективна только в положении терморегулятора, близком к максимуму (три точки). В хороших утюгах с ударным отпариванием ударная помпа блокируется, если регулятор стоит на 1-2 точки. О чем всегда написано в инструкции, как какая, скажите на милость, нормальная домохозяйка читает инструкцию на утюг? Т.е., если парового удара нет, то, возможно, для устранения «неисправности» нужно просто повернуть регулятор температуры.
Модуль позиционной защиты отключает ТЭН, если положение подошвы утюга отличается от горизонтального: поставили торчком, уронили и т.п. Это, пожалуй, единственное электронное нововведение в утюгах. В качественных утюгах позиционная защита – второй по частоте источник поломок (после накипи в отпаривателе, см. в конце), но в домашних условиях чаще всего вполне ремонтопригодный.
Как парят китайцы
Если посмотреть на подошву даже не дешевых китайских утюгов, то окажется, что у многих форсунки капельного увлажнения фиктивные, фейковые. На самом деле при полном нагреве паровой удар получается, если нажать кнопку с паром; в этом же положении терморегулятора от кнопки с капельками идет мягкий пар, а для капельного увлажнения в таком случае нужно нажать обе кнопки сразу.
Во всем виноват предохранитель и прочие неисправности
Чтобы наладить утюг, можно обратиться к статистике, которая говорит, что 50-60% неисправностей возникает из-за того, что выходит из строя термопредохранитель. Данный узел бывает одноразового действия и многоразового. Предохранители первой группы, как камикадзе, срабатывают только один раз. Узел рассчитан так, что при достижении нагревательным элементом температуры 240 С цепь разрывается. Дальнейшая эксплуатация прибора без дополнительного вмешательства становится невозможной.
Более современные технологии предусматривают использование биметаллических деталей. Такой термопредохранитель способен отключать утюг в экстремальных ситуациях, а затем снова включать. Если не работает утюг по этой причине, проще всего выбросить узел, а цепь закоротить. Сделать это можно разными способами:
- при помощи пайки;
- путем обжатия металлического стержня;
- переключением проводов питания.
В каждом случае необходимо добиться надежного контакта.
Еще одним распространенным заболеванием является проблема с системой отпаривания. Иногда в утюге «Бош» кнопка, включающая процесс, сильно продавливается, а пар не подается. Ремонт утюга Bosch следует начать с откручивания самореза сзади и снятия задней крышки. Затем следует аккуратно вытянуть две кнопки, регулирующие подачу пара, вверх. Они не закреплены винтами и держатся на втулках за счет силы трения. Дальше необходимо открутить винт, после чего пластиковая ручка должна легко сняться. Под крышкой расположены два насоса: один подает воду на разбрызгиватель, другой доставляет воду на подошву для создания пара. Требуется извлечь паровой насос. В нижней части есть шарик, который из-за накипи прилипает к дну камеры. Для устранения неисправности нужно протолкнуть шарик в камеру и собрать утюг в обратной последовательности.
Какой бы утюг не пришлось чинить, необходимо помнить о безопасности и соблюдать определенные правила: включать прибор в сеть лишь, когда это необходимо; не пытаться устранить неисправность влажными руками; во время ремонта утюг необходимо устанавливать на устойчивое, не пропускающее ток и жаропрочное покрытие.
Разборка утюга Vitek 1203 — На все руки мастер! — Полезное и Интересное
Зачастую многие думают, что ремонт бытовой техники – не слишком сложная работа и относить свои сломавшиеся электроприборы мастерам совершенно не стоит. Мы не станем поддерживать ни это мнение, ни обратное, а просто немного поможем тем, кто желает произвести ремонт утюга своими руками.
Фото 1
Итак, перед нами утюг Vitek 1203, разборка которого сводит с ума практически всех, кто с данной процедурой сталкивается впервые. Достаточно обратиться к различным поисковым системам Всемирной Сети с запросом «как разобрать утюг Vitek 1203» — и станет понятно, что его, наверно, легче отремонтировать, чем добраться до тех деталей, которые скрывает симпатичный пластиковый корпус.
Фото 2
Трудности начинаются сразу же, как только поворачиваешь данного «Витька» задней крышкой к себе – дело в том, что шурупы в ней не обычные, они имеют звездообразные шлицы, причём трёхконечные, а не шестиконечные, к которым многие мастера уже привыкли.
Фото 3
На «Фото 3» достаточно хорошо видно описываемое чудо «разработок NASA», которое при первом откручивании обычной отвёртке «откажет» напрочь. Соответственно, необходимо приобретать специальный инструмент, стоимость которого будет выше, чем работа ребят из ближайшего сервисного центра или, тем более, «частника».
Если же интерес к проверке своих способностей не иссякнет при описанных трудностях, то, прикупив необходимый инструмент, можно двинуться дальше.
Фото 4
Отвернув заднюю крышку, нужно немного её отодвинуть, после чего, аккуратно вытягивая шнур вилки, вытащить слот, в котором спрятан диод – индикатор включения утюга.
Фото 5
Справившись с данной задачей, «домашний мастер» увидит картину, показанную на «Фото 5», но без изолирующей ленты (поделиться своим опытом мы решили уже при сборке утюга, закончив его ремонт), после чего нужно отвернуть зажим шнура и винты крепления гидро-резервуара — они обведены кружками.
Фото 6
Затем необходимо снять ручку утюга, для чего принимаемся за демонтаж кнопок распылителя пара: нужно нажать на переднюю часть кнопки (белая стрелка, Фото 6) и, поддев тонкой отвёрткой заднюю часть (красная стрелка, Фото 6), вытащить деталь.
Фото 7
Отвернув винты, скрывавшиеся под кнопками, можно попробовать снять ручку, но не получится ничего — тут и начинается головоломка…
Фото 8
Можно догадаться, что следующий шуруп под заливной крышкой…,
Фото 9
…, но, открыв её, не следует пытаться отвернуть то, что предстанет перед взглядом «домашнего мастера» — это не крутится, это поршень парораспылителя.
Фото 10
А вот если снять крышечку заливного отверстия…,
Фото 11
…то можно увидеть тот потайной шуруп, который остаётся загадкой для многих мастеров, не сталкивавшихся доселе с разборкой утюга Vitek 1203 – чаще всего попытка починить данного представителя бытовой техники заканчивается именно на этом «самом интересном месте».
Фото 12
Сняв ручку утюга, можно приняться за демонтаж крышки терморегулятора, аккуратно поддев её тонкой отвёрткой с трёх сторон.
Фото 13
Затем следует вытащить удлинитель, соединяющий демонтированную крышечку и сам терморегулятор (красная стрелка, «Фото 13»).
Фото 14
Теперь следует открутить винт (белая стрелка, Фото 14) и вытащить пружинку (красная стрелка, Фото 14), после чего можно приняться за переднюю часть утюга.
Фото 15
Следующими действиями будут: отворачивание шурупа «Б», демонтаж проставки «А» толкателей кнопок парораспылителя и снятие уплотнителя «В» заливного отверстия водяного бачка.
Фото 16
Трубопровод, установленный в специальный паз, необходимо вытащить из него.
Фото 17
Проделав вышеописанное, легче добраться до винтов крепления «носика» утюга, которые предстоит открутить.
Фото 18
Это позволит потом снять весь гидрорезервуар.
Фото 19
Отвинтив переднюю часть утюга, можно откинуть его «носик» в сторону и приподнять пластиковый корпус. Снять его полностью можно, если отсоединить внизу шлангочку, прикреплённую к крышке подошвы утюга.
Фото 20
Заключительный шаг разборки: отвинчивание трёх шурупов, которые крепят крышку подошвы.
Фото 21
Фото 22
Конечно, то, что показано на «Фото 21» и «Фото 22» можно встретить редко, но в данном случае было именно так, причём описываемый опыт ещё раз доказал, что незнающий человек не только устанет разбирать утюг Vitek 1203, но и невольно поверит в общепринятое мнение, которое гласит, что «Витёк» — одноразовый прибор.
И действительно, в Тирасполе ремонт утюгов данной фирмы именитые сервисные центры практически не производят, почём зря. Данные утюги имеют вполне качественные детали, которые выходят из строя не чаще, чем у других производителей. Впрочем, и не реже.
Фото 23
Возможные причины поломки
Обрыв в проводке
Обрыв электрической сети – самая распространённая причина поломки устройства. Если неисправность идёт в электрическом шнуре, то исправить ситуацию можно самостоятельно. Достаточно заменить шнур или вилку в зависимости от того, в какой части произошёл обрыв в проводке.
Если рвётся нихромовая обмотка, то ремонт выполняется более сложными этапами, но тоже возможно устранить самостоятельно. Для определения обрыва и починки обмотки используют специальное приспособление, называемое мультиметром. Его применение зависит от мощности, которая указывается на корпусе паяльника или в паспорте.
Фиксирующие кольца раздвигаются, снимается защитный корпус обмотки паяльника. Кожух для защиты выполняется в двух видах:
- На штырь с обмоткой прицепляется металлическая трубка, которая упирается в ручку и крепится зажимным кольцом в том месте, где расположено жало.
- Защитный корпус — это две продольные половинки трубки, края которых заметно уменьшаются в диаметре. Две составные части фиксируются зажимными кольцами.
Совет Чтобы изолировать края обмотки, нужны асбестовые прокладки, термостойкая стеклоткань или слюдяные трубки (пластины).
Перегорание
Область сгибания при работе паяльника — самая уязвимая для перегорания деталей. Там, где провод входит в сам паяльник, и нужно заниматься ремонтом. Разобрав инструмент, нужно прозвонить провода, идущие от вилки, а затем отрезать небольшой кусок (не более 15 см) со стороны входа в паяльник. Если контакта не будет и при этом действии, то кусок отрезают со стороны вилки.
Во многих случаях не удаётся самостоятельно заделать перегоревшую деталь и возобновить контакт. В данном случае нужно заменить провод новым, проделав все выше описанные действия. Если внутри паяльника сгорает сам нагревательный инструмент, то это намного сложнее, но возможно устранить. Ремонтируют одним из способов:
- Перематывают нагревательную спираль, если паяльник был рассчитан на мощность не более 36 вольт. Напряжение питания 220 вольт задачу усложняет. На основание нагревателя наматывается тонкий длинный провод. Вилки при этом не должны иметь прямого соприкосновения.
- Меняют весь сгоревший нагревательный элемент, который фиксируют одним винтиком, самым коротким по длине. Жало же фиксируется винтом подлинне́е.
Предлагаем посмотреть видео о том, как отремонтировать сгоревший паяльник:
Плохие контакты
Во многих случаях при плохом контакте нужно проверить подачу напряжения в электросети. Если же мощность электрического тока соответствует норме, то причиной плохого контакта может стать следующее:
Неправильное положение жала. Достаточно ввести его чуть поглубже внутрь корпуса и зафиксировать. Если стержень окажется коротким, то заменить его на подходящий.
Окалина на жале. Снимается простой наждачной бумагой или надфилем. Разогретое жало опускают в канифоль и растирают кончик на оплётке с припоем
Когда на кончике образуется тонкий и ровный слой припоя, окалина полностью удалена.
Внимание Процедуру снятия окалины с жала производят на протяжении всей работы паяльника по мере почернения кончика жала. Припой с высоким содержанием свинца. Необходимо подобрать мощность инструмента, чтобы избежать излишнего выделения свинца
Необходимо подобрать мощность инструмента, чтобы избежать излишнего выделения свинца.
Неправильная заточка конца жала паяльника. Нужно заточить его в виде овального скоса. Такая форма обеспечит эффективную отдачу тепла.
Как разобрать утюг: бережное обращение с прибором и его потенциальный ремонт
Устройство современных утюгов
Есть множество производителей утюгов, однако конструктивно все модели отличаются мало. Форма, качество и количество запчастей, скорость нагрева у приборов может быть различным, но все они имеют в составе одинаковые узлы. Это:
- Емкость для воды, предназначенной для отпаривания.
- Корпус, изготовленный из жаростойкой пластмассы, имеющий теплоизолирующую прокладку.
- Подошва, в которую встроен ТЭН. Эта рабочая поверхность имеет отверстия для выхода пара.
- Регулятор силы автоматической подачи пара.
- Сопло для выхода воды/пара.
- Термостат, позволяющий выбрать нужную температуру нагрева подошвы прибора.
- Электрический шнур для подключения к сети.
Если в устройстве этого вида бытовой техники нет ничего сложного, то в задаче под названием «как разобрать утюг» загадок и препятствий на пути мастера возникает великое множество. Благодарить за это приходится производителей, которые крайне негативно относятся к самодеятельности хозяев.
Виды электрических приборов
Это самая распространенная бытовая техника, поэтому и с поломками ее хозяева сталкиваются довольно часто. Утюги бывают трех типов.
Приборы с отпаривателями — золотая середина, именно этим и объясняется их популярность. Ремонт таких устройств не слишком сложен, главное — «докопаться до истины» — найти виноватых в поломке.
Виды неполадок и их причины
Перед тем как разобрать утюг, не мешает познакомиться со списком более распространенных неисправностей, и с их возможными провокаторами.
Заранее узнав, какой узел можно обвинить в неполадке, есть шанс провести ремонт быстро и качественно, однако далеко не всегда данная операция заканчивается успехом.
Что потребуется для работы?
Чтобы не отвлекаться на поиски всего необходимого для работы, нужно заранее собрать около утюга целый набор различных инструментов и материалов. Для разборки и ремонта с большой долей вероятности понадобится:
- изолента или термоусадочные трубки;
- карандаш (грифель);
- мультиметр (тестер);
- наждачная бумага (малой зернистости);
- ножницы;
- отвертки — обычные и крестовые;
- паяльник;
- пластиковая (старая) карта либо широкий нож (для открывания защелок);
- плоскогубцы (утконосы, «утиночки»).
Собрав все материалы, можно приступать к медленной и аккуратной разборке агрегата.
Как разобрать утюг?
Маленькие габариты бытового прибора в этом случае большой недостаток, а не достоинство: все крепежи «спрятаны» в тех местах, куда труднее всего добраться. Еще одна трудность — защелки креплений, изготовленные из пластика, их довольно легко повредить, поэтому требуется максимальная внимательность и аккуратность.
Приборы Бош, Браун, Филипс
Порядок разборки этих утюгов одинаков, так как конструкции очень похожи. Разборку мини-агрегатов осуществляют по типичной схеме.
Утюги Скарлет, Ровента
В этом случае алгоритм действий несколько отличается, поэтому действуют иным образом.
Закончив с последним этапом, приступают к поиску поломки. Самое главное при разборке прибора — аккуратность и плавность действий. Ни в коем случае нельзя тянуть рычажки, ручки и кнопки изо всей силы. Если что-то где-то упирается, то сначала необходимо исследовать все возможные препятствия, а потом отжать либо открутить их. Особо трепетного отношения требуют коварные защелки, так как эти хлипкие конструкции ломаются «с удовольствием» — элементарно и быстро.
Проверка элементов
Есть неисправности простые и сложные, с первыми можно справиться самостоятельно, вторые устранить уже не так легко.
Плавкий предохранитель
Он находится рядом с терморегулятором. Термопредохранитель оберегает подошву от серьезного перегрева. На небольшой прибор надевают защитную трубку. Она чаще имеет белый цвет. Проверка предохранителя — прозвон его контактов. Тестировать можно напрямую, сдвинув предохраняющую трубку, либо найдя контакты в цепи.
Если дело в термопредохранителе, то его выпаивают, отправляются в магазин, взяв его с собой, и покупают аналогичный прибор. Затем устанавливают его на прежнее место. Исключение из схемы предохранителя — большая ошибка, так как он способен уберечь дом от пожара.
