Виды и основные причины поломок
Если возникают проблемы со светодиодным светильником или лампочкой, не заметить это невозможно. Варианты неисправностей могут быть разными, но чаще всего встречаются такие:
- Свет полностью пропадает. Это может случиться как при включении или выключении, так и в процессе работы.
- Освещение может пропасть в любой момент и возобновиться через какое-то время. Причем, временные промежутки могут быть какими угодно.
- Мерцание лампочки или светильника. Интенсивность может быть разной, но изменение яркости создает дискомфорт для зрения.
- Мигание — когда свет моргает каждую секунду.
- Повреждение конструкции из-за удара или попадания влаги в систему (например, из-за конденсата или если соседи сверху затопили квартиру).
Когда перестала гореть часть лампочек, не стоит откладывать ремонт.
Если видов неисправностей всего несколько, то причин намного больше. Чаще всего возникают такие проблемы:
- Перегрев узлов и их деформация или нарушение контактов. Диоды нагреваются не сильно (примерно до 30 градусов). Но если в помещении жарко, то температура под потолком может повыситься до 50-60 градусов, а при таких условиях нарушаются контакты, выходят из строя детали и отслаиваются отдельные элементы на плате. Также проблема возникает, когда радиатор охлаждения со временем покрывается пылью или светильник расположен в месте с плохой вентиляцией.
- Нарушение рекомендованных правил пользования светодиодным оборудованием. Вместе с светильником и люстрой всегда идут условия эксплуатации, при которых производитель гарантирует долгую работу. Любые отклонения повышают риск неисправностей в разы.
- Перегорание диода, спровоцированное скачками напряжения или выходом из строя конденсатора. Это характерно для недорогих моделей.
- Различные нарушения при подключении и установке оборудования. Короткие замыкания и другие сбои работы сети могут быть причиной поломки.
При подключении важно ничего не перепутать. Не стоит забывать и о заводском браке, он встречается намного чаще, чем в других разновидностях светильников
Особенно часто недоработки бывают в светильниках с пультом дистанционного управления, так как конструкция сложная, а технологии нередко еще не отработаны до конца
Не стоит забывать и о заводском браке, он встречается намного чаще, чем в других разновидностях светильников. Особенно часто недоработки бывают в светильниках с пультом дистанционного управления, так как конструкция сложная, а технологии нередко еще не отработаны до конца.
Ремонт драйвера
Прежде всего прозвони предохранитель, если он есть. Прибор должен показать нулевое сопротивление. Сделать это можно, не выпаивая предохранитель из платы. Прибор показал бесконечно большое сопротивление? Замени предохранитель и включи лампу в сеть для проверки. Светится? Ремонт окончен. Если же предохранитель в порядке, продолжаем ремонт. Проверь диодный мост. Как это сделать, ты можешь подробно узнать здесь.
Диодный мост рабочий? Тогда выпаивай сглаживающий электролитический конденсатор и прозвони его. Если конденсатор исправен, то в начальный момент прозвонки мультиметр покажет маленькое сопротивление, которое будет на глазах расти, пока не уйдет в бесконечность.
Проверка электролитического конденсатора мультиметром
Если драйвер простой, как часто случается, то все эти манипуляции обязательно приведут к успеху и окончанию ремонта. Если драйвер сложнее, то все, что ты можешь сделать, это прозвонить остальные электролитические конденсаторы и диоды. Конденсаторы легче выпаять полностью, у диода можно выпаять лишь один вывод. Чтобы он потерял контакт с платой, прибор достаточно приподнять иголкой или пинцетом.
Если и тут все в порядке, то, увы, для дальнейшего более сложного ремонта придется воспользоваться помощью квалифицированного электронщика.
Причины выхода из строя
Почему вообще сгорают светодиодные лампы, если, как заявляют производители светодиодов, ресурс светоизлучающих полупроводников составляет минимум 15-20 тысяч часов? Практически все драйверы не имеют механических элементов и контактов, значит, у них наработка на отказ должна быть не меньше. Но лампы горят, порой не выработав даже свой гарантийный срок, и это факт. Причин поломки лампочки может быть несколько:
- Производственный брак. Увы, от этого никто не застрахован. Особенно, если производители комплектующих и светодиодов – наши китайские братья, работающие в гараже и на коленках.
- Неправильная эксплуатация. К примеру, плохая вентиляция в закрытом светильнике. В таких источниках света лампа перегревается, и тут уж выйти из строя может все что угодно – от драйвера до светодиодов. Сюда же можно отнести пыль, влагу, «искрящий» выключатель, выключатель с подсветкой и т. п.
Плохое питание. Если напряжение постоянно скачет или оно ненормально завышено, тут даже самый качественный драйвер может “потерять терпение”. Сюда же отнесем постоянные выбросы напряжения, к примеру, при пуске мощных моторов или сварочного оборудования, и импульсные помехи.
Основные причины поломок светодиодных ламп
В рассматриваемой схеме используются простейшие электронные компоненты, которые редко выходят из строя. По статистике чаще всего выходит из строя электролитический сглаживающий конденсатор. Проблемы возникают, если детали используются «экономно» без запаса на натяжение.
Встречаются и сварные соединения недостаточного качества. Они разрушаются после нескольких циклов включения / выключения из-за теплового расширения / сжатия. Ремонт светодиодных ламп может понадобиться чаще, если они установлены в помещении с повышенной влажностью. В лампах этого типа отсутствуют контактные группы, поврежденные образованием оксидной пленки. Следовательно, и здесь причиной отказа будет неправильная сварка.
Иногда плохо организован отвод тепла. В таких условиях светодиоды не могут долгое время выполнять свои функции. Недопустимо, если вместо металлического радиатора будет установлена пластиковая подделка. Ремонтировать такие изделия имеет смысл только с полной заменой неработающих частей конструкции. При некомпетентной сборке термопасту «экономят» или вообще не используют. В этом случае даже качественный алюминиевый радиатор не будет выполнять свои функции с максимальной эффективностью.
Как починить LED-лампочку самостоятельно: пошаговая инструкция
Опять перегорела светодиодная лампочка? Не торопитесь ее выкидывать. CHIP расскажет, как самостоятельно в домашних условиях починить ее с помощью обычных подручных средств.
Если у вас перегорела LED-лампочка, за которую вы отдали приличные 90-150 рублей, есть шанс, что вы сможете вернуть ее к жизни, причем сделать это совсем не сложно. CHIP расскажет, что для этого понадобится и как выполнить ремонт самостоятельно благодаря нашей пошаговой инструкции.
Светодиодные или LED-лампочки в последнее время получили очень широкое распространение благодаря существенному падению на них цены. Но это не означает, что производители сумели найти более дешевую технологию изготовления ламп при той же надежности и долговечности. Как правило, в недорогих устройствах используются упрощенные схемы питания и более дешевые комплектующие. Именно поэтому срок службы таких светодиодных светильников может быть очень короток.
Но, заплатив, к примеру, 90 рублей за LED-лампочку, все же мы рассчитываем, что она прослужит как минимум год. Тем обиднее видеть, как спустя 2-3 месяца после покупки лампа перестает подавать «признаки жизни». Виной тому, как многие уже догадались, бюджетное оснащение в компонентной части лампочки, в результате чего на светодиоды подается гораздо большее напряжение, чем необходимо и, как следствие, перегорание одного из 8 светодиодов. Т.к. эти элементы установлены по последовательной схеме, то выход из строя хотя бы одного приводит к выключению и всех остальных.

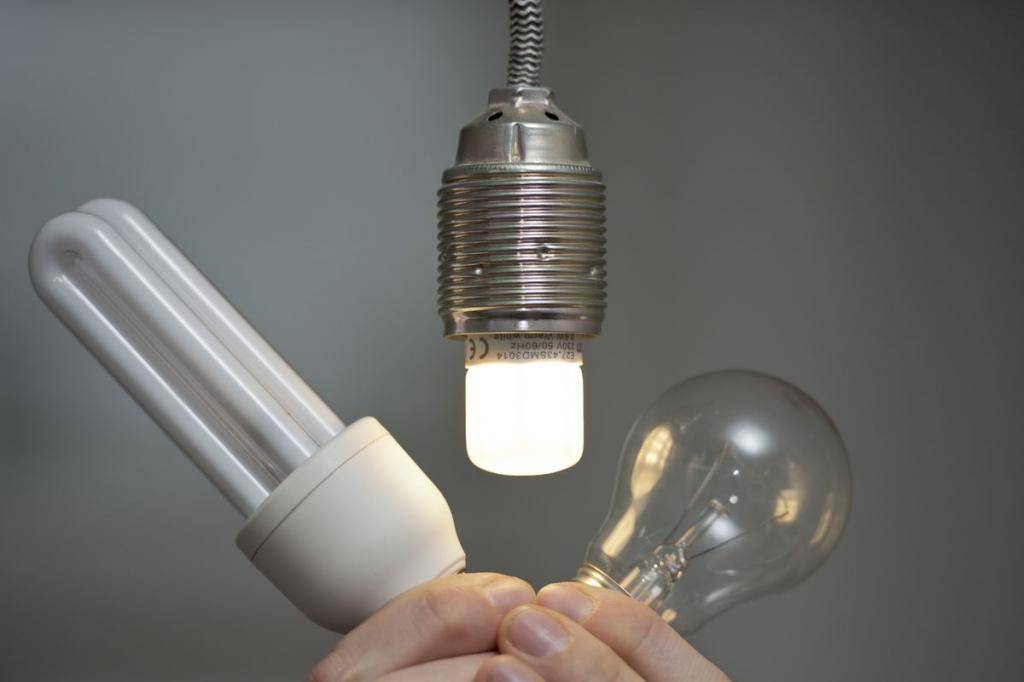

В отличие от ламп с нитью накаливания и газовой экономной лампы, LED-лампочку можно починить, причем самостоятельно в домашних условиях. CHIP расскажет, как это сделать, не обращаясь к специалистам.
| Если у вас есть вопросы по качеству и долговечности светодиодных ламп, вы можете задать их представителю компании-производителя в комментариях нашего специального анонса: |
Замена перегоревших светодиодов
Обычно вскрытие показывает, какие детали нужно заменить. Но бывает и так, что первичный визуальный осмотр ничего не дал. Советуем в этом случае применить мультиметр. Прозвоните каждый элемент отдельно. Это поможет выявить потайную неисправность. Другой вариант: снимите с платы те элементы, которые показались вам подозрительными. Их следует проверить с помощью проводов, которые подключены к источнику питания с напряжением 12 В.
Теперь расскажем, как поменять светодиод в светодиодной лампе. Если вы установили, что неисправен один светодиод, замкните его выходы. Возьмите паяльник, осуществите удаление проблемного светодиода, а на его место установите другой.
А как отремонтировать светодиодную лампу при отсутствии паяльника? Допустим прогрев строительным феном. Светодиод получится снять при помощи пинцета, потому что зона пропайки заметно смягчится. Также прикрепите на место старого диода, вышедшего из строя, другой, работоспособный.
Особенности ремонта led ламп
Основой ремонта считается грамотное диагностирование. Чаще всего достаточно осуществить припой контактов, в определенных случаях провоцируется необходимость замены ключевых узлов.
Ремонт светодиодного светильника
Если вы не знаете, как отремонтировать светодиодную лампу, вы можете изучить нашу статью, а также просмотреть рекомендованное видео, которое вы найдете ниже. Выполнение качественного ремонта, который гарантирует в дальнейшем исправность изделия и его длительную эксплуатацию, начинается с детальной подготовки;
- Демонтаж светильника;
- Изучение технической документации;
- Подготовка приборов (список перечислен выше);
- Приобретение мультиметра для проверки контактов;
- Проведение ремонтных работ в зависимости от проблемы;
- Замена драйвера или же блока питания при необходимости.
Ремонт светодиодных люстр
- Приспособление снимается с потолка или же стены;
- Корпус прибора снимается;
- Изучается схема электронная (чаще всего дефекты являются видимыми);
- Удаляется плафон и другие украшения декоративного формата;
- Выкручиваются лампочки, производится диагностика цоколя на предмет прогоревших мест (зачистка может быть осуществлена простым ножом);
- Заново выполняется процесс сбора, подтяжки винтов, проверка всех контактов.
Ремонт светодиодной ленты
Если не горит вся лента, то нужно проверить подключение блока питания к розетке, проверить напряжение, осуществить процесс анализа целостности провода. Осуществляется проверка блока питания. В лентах именно блок питания страдает чаще всего, и чаще всего его нужно будет просто заменить. Если лента горит частично, то проблема с дорожками. Часть сегментов могла выйти из строя. Их можно заменить, для этого потребуется паяльник и припой.
При мерцании ленты – полной или же частичной, нужно осуществить проверку блока питания, а также осуществить процесс изучения ленты на предмет чрезмерного изгиба. При проблеме с блоком осуществляется его ремонт или же замена, если поврежден определенный сегмент, проводится процесс замены диодов. Если же часть сегментов потухла, но диоды целые, это может отражать проблему с резистором. Нужно осуществить проверку цепи последовательно, чтобы найти участок повреждения и осуществить замену.
Ремонт светодиодных фонарей и прожекторов своими руками
Проведение ремонта является стандартной процедурой. Осуществляется визуальный осмотр, снимается корпус, проверяются все элементы поэтапно. В случае необходимости контакты очищаются и припаиваются, в случае серьезной поломки осуществляется замена резисторов, диодов, драйвера, блока питания и пр.
Техника безопасности при ремонте светодиодных ламп на 220 в
Учитывая, что необходимо произвести ремонт прибора, который работает от сети, то обязательно нужно соблюдать и технику безопасности. Рассматриваемые нами лампы обладают бестрансформаторным питанием, все имеющиеся в устройстве элементы во время работы находятся под напряжением, которое может нести угрозу жизни
Исходя их этого важно соблюдать следующие предосторожности:
- В процессе перепайки и при необходимости провести любые измерения обязательно нужно следить, чтобы лампа была отключена;
- При наличии разрядных резисторов, которыми зашунтированы конденсаторы все равно необходимо по завершению ремонта вручную проводить разрядку конденсаторов. Сделать это можно, если закоротить выводы конденсатора, используя любой металлический инструмент, который оснащен диэлектрической ручкой;
- По завершению ремонта если производится первое включение лампы, берегите глаза. В ряде случаев некоторые элементы в лампе могут взорваться, поэтому лучше предусмотрительно отстраняться или отворачиваться;
- Внимательно следите за паяльником и не забывайте его выключать при перерывах. Не нужно класть включенный паяльник на предметы, которые могут вызвать воспламенение.
Зная все особенности светодиодных лампочек можно сделать выводы о принципах их работы и соответственно, при необходимости осуществить правильный ремонт
Важно все ремонтные процедуры совершать с соблюдением правил безопасности
Рекомендуем также просмотреть видео по данной теме:
Проверка подключения
Что делать, если все ремонтные работы завершены, а видимого результата нет? Можем найти этому объяснение: нередки ситуации, когда мерцание и прочие проблемы вызваны не самой лампочкой, а подводящими сетями и сопутствующими устройствами.
Простой и оперативный способ проверки этой гипотезы – пробная замена исследуемой лапочки на лампу накаливания либо люминесцентную. Если исследование показало, что тестируемая лампочка беспрепятственно включается и исправно работает, значит:
- диммер не предназначен для работы со светодиодной лампочкой;
- исследуемый вариант не подлежит диммированию;
- у нейтрального провода отсутствует заземление.
По причине электромагнитной индукции кабели, которые проложены рядом друг с другом, провоцируют паразитную электродвижущую силу, которой хватает для слабого свечения светодиодной лампы.
Для чего можно самостоятельно использовать световые диоды
На самом деле из светодиодов можно сделать множество полезных устройств. Здесь все зависит от навыков начинающего мастера радиоэлектроники и его фантазии. Рассмотрим простейшие варианты некоторых приборов, которые под силу сделать своими руками даже не имея никаких навыков.
Стабилизирующее устройство питания для светодиодов
Понятно, что без стабилизатора работать LED-элементы не могут, а значит, нужно его или купить, или смонтировать собственноручно. Самым простым вариантом будет использовать блок питания от сломанного компьютера. Если же это не подходит, то неплоха и гирлянда для елки китайского производства. Ее контроллер позволит вполне сносно обеспечить питанием 15-20 элементов небольшой мощности.
Такой стабилизатор для светодиодов можно заказать в интернете
Дневные ходовые огни автомобиля
Изготовить ДХО? Нет ничего проще. Используем влагозащищенную (IP66 или выше) ленту. Она проклеивается снизу фары или в удобных местах по переднему бамперу. Припаянные к ней провода заводятся в решетку радиатора. Далее следует подключение, согласно схеме автомобиля, к зажиганию. Места спайки лучше всего обработать силиконовым герметиком – это убережет от окисления.
Мигающая реклама на фасаде магазина
Известно, что мигающая реклама привлекает лучше статичной. Здесь все зависит от пожеланий мастера – как засверлить отверстия в щите и расположить светодиоды. А вот с их соединением придется потрудиться. Как рассчитать сопротивление светодиодов, мы рассмотрим чуть ниже, а вот с распайкой будем разбираться сейчас.
Пример самодельной рекламы из светодиодов
Если мы берем в качестве стабилизатора блок от китайской гирлянды, то первым делом нужно посмотреть, какова его мощность и выходное напряжение, а уже исходя из этого, рассчитываем, количество элементов и схему их спайки. Ее лучше зарисовать на бумаге, чтобы не запутаться.
Светомузыка для праздничного настроения
Для нее понадобится специальное устройство, которое и будет подавать импульсы, исходя из такта музыки. Если нет знаний в области радиоэлектроники, то самому его сделать не удастся, придется приобретать. А в остальном все аналогично предыдущему варианту.
Отвертка-индикатор на LED-элементах
Такое устройство потребует некоторых дополнительных деталей, но в итоге его можно будет сделать без особых усилий. Для тех, у кого ее нет, можем предложить схему, для сборки которой потребуется световой диод, емкостное сопротивление, ограничивающее ток и обычный диод VD1 1N4001, который защитит от обратной полуволны.
Схема индикаторной отвертки на светодиодах
Устройство диодного прибора
В этой части статьи будет описано устройство диодного прибора и принцип работы его деталей.
Назначение и разновидности цоколей
Цоколь в лампах изготавливается из метала, керамики или пластика, выдерживающий высокие температуры.
Также в светодиодных лампах от именитых производителей не применяется пайка для закрепления цоколя. Благодаря этому возможность окисления или подлипания к патрону светильника равна нулю.
В списке ниже будут приведены самые распространённые виды цоколей:
- E14 и E Такие цоколи есть в лампах, которые используются в быту.
- E Используется только в мощных лампах (вроде лампочек для фонарного столба или освещения заводских помещений).
- G4, GU3, GU10. Предназначены для полноценной замены галогенных ламп.
- GX Такие цоколи используются в светильниках для потолков или мебели.
- G Используется в трубчатых лампах T8.
Роль драйвера светодиодной лампы
Драйвер – одна из важнейших частей светодиодной лампы. Он представляет собой маленькую деталь, которая выступает как блок питания. Благодаря драйверу нейтрализуются перепады напряжения, которые могут возникать из-за сбоя электросети, а ток продолжает поступать в лампочку, создавая из электричества свет.
Сейчас в лампочках используются два основных вида драйверов – электронный и конденсаторный. Они оба обладают своими преимуществами и недостатками.
Электронный драйвер используется для производства светодиодных ламп от именитых производителей из-за своей надёжности и дороговизны. Но не все могут себе позволить такой драйвер, поэтому бедные производители берут конденсаторные драйвера из-за дешевизны.
Особенности монтажной платы
Это основная часть лампы. Монтажная плата выступает как подставка для светодиодов и деталей. Для производства таких плат используются разные материалы, но более популярным является анодированный алюминиевый сплав.
Иногда производители предугадывает поломку и стараются облегчить ремонт, нумеруя на монтажной плате светодиоды и разъёмы для них. Это помогает не только при ремонте, но и при сборке лампы на заводе.
Плата в светодиодной лампе показывает небывалую эффективность – благодаря ей абсорбируется до 90% тепла, которое возникает во время работы лампочки.
Нюансы устройства LED-элементов
Диоды для генерации света в лампе могут стоять разные. В основном используются два вида чипов:
- SMD-чип.
- COB-чип.
Чем их больше – тем мощнее лампа, а значит и генерируемая температура устройства тоже растёт.
Нужно заметить, что при ремонте чипов нельзя просто заменить один чип на другой. Нужно заменять на ту же модель, что и остальные. Если такой возможности нет– придётся заменять все чипы.
Специфика работы радиатора
Слишком большая температура плохо влияет на лампу, из-за чего она просто перегорает. Для того, чтобы этого не произошло, и нужен радиатор. Хотя, некоторые производители пытаются на нём сэкономить, просто проделывая отверстия в лампе.
Если покупать бюджетную лампу, то стоит подготовиться к довольно быстрому перегоранию, так как в бюджетных моделях используются радиаторы из плохих материалов (пластик или стекло). Именитые производители вставляют радиаторы из метала с антикоррозийным покрытием, что намного продлевает жизнь их лампам.
Также некоторые, в основном китайские, производители вставляют в лампы радиаторы из керамики. Да, теплоотвод в таком случае будет отличным, но при этом понижается устойчивость лампы к физическому воздействию.
Несколько слов про оптику
В светодиодных лампах вместо стекла используется рассеиватель. Благодаря ему свет концентрируется под нужным углом.
Превосходство рассеивателя над стеклом состоит в его безопасности. При перегорании стекло может просто треснуть и нанести травмы людям в помещении. Рассеиватель же из-за такого не разрушается.
Однако, не во всех лампах используется рассеиватель. Иногда для этого применяются линзы, сделанные из более практичных материалов. Они не разрушаются, а значит – не ремонтируются.
Ремонт светодиодной лампочки
- Приступать к ремонту светодиодной лампы следует с попытки ее разобрать. К сожалению, далеко не все образцы имеют разборный корпус, некоторые, китайского производства, одноразовые – их корпус спаивается еще на производстве, и разбор без повреждения внутренних узлов невозможен. Не тратьте время, они стоят не так уж и дорого, чтобы пробовать их чинить своими руками. Но если вам интересно, то можете попробовать. Обычно начинать стоит с цоколя или рассеивателя, они держатся слабее основного корпуса, но и скрывают самые важные элементы лампочки – драйвер и блок светодиодов соответственно.
- Начинаем ремонт LED-драйвера – прозваниваем его. С него следует начинать потому, что именно он первый стоит в очереди подачи тока на LED. Драйвер представляет собой сложную структуру, содержащую множество элементов, поэтому вооружаемся хорошей настольной лампой и лупой при необходимости. Проверяем конденсаторы, резисторы, шлейфы. Это дело тонкое – даже визуально целые элементы могут иметь обрыв цепи внутри, поэтому придется проверить все. В большинстве лампочек конденсаторы и резисторы припаяны сверху, поэтому их можно заменить на новые (их перед установкой тоже прозвоните, чтобы лишнюю работу не делать). Если есть другая разобранная лампочка с аналогичными параметрами, можно драйвер испытать на ней. Не работает – легче новую лампочку купить, работает – ремонт прошел успешно, следуем дальше.
Следует отметить, что именно таким способом выполняется доработка китайских люстр и китайских светодиодных лампочек, в том числе лампы «кукуруза».
Просматриваем все пути цепи от драйвера к LED, для профилактики протираем ватной палочкой, слегка смоченной спиртом – светодиодным лампам на 220 В это точно не повредит.
Высокоточный цифровой мультиметр
С помощью цифрового мультиметра прозваниваем светодиоды. Дальнейшие действия зависят от типа кристаллов. Если это один кристалл с линзой, впаянный в чип – придется выпаивать целиком весь чип, неисправности светодиодных элементов такого типа в домашних условиях починить практически невозможно (чтобы выпаять его, придется запастись паяльником с очень тонким наконечником). Если сгорели SMD-диоды (а скорее всего, именно они и установлены в лампочке), то они спокойно выпаиваются и заменяются на новые (их перед установкой не забудьте проверить мультиметром, чтобы случайно не поставить перегоревшие кристаллы).
На этом этапе лампочка должна работать, т. к. проверены все важные узлы. Не работает – перепроверьте все еще раз, может, какой шлейф не протерли. Все равно не работает – с чистой совестью отправляйте в мусорное ведро. Если все в порядке – добро пожаловать в мир живой электротехники, приятного пользования.
Как устроены светодиодные лампы 220 В
Известно, что светодиоды не могут работать напрямую от сети 220 В. Для этого им нужно дополнительное оборудование, которое, чаще всего, и выходит из строя. О нем сегодня и поговорим. Рассмотрим схему светодиодного драйвера, без которого невозможна работа осветительного прибора. Попутно и проведем ликбез для тех, кто ничего не понимает в радиоэлектронике.
Драйвер в светодиодной лампе выполняет основную работу
драйвер gauss 12w
Схема драйвера светодиодной лампы 220 В состоит из:
- диодного моста;
- сопротивлений;
- резисторов.
Диодный мост служит для выпрямления тока (превращает его из переменного в постоянный). На графике это выглядит как отсекание полуволны синусоиды. Сопротивления ограничивают ток, а конденсаторы накапливают энергию, увеличивая частоту. Рассмотрим принцип действия на схеме светодиодной лампы на 220 В.
Ремонт светодиодной лампы (видео)
Цена светодиодных ламп достаточно высокая. Поэтому, если в вашем светильнике установлены именно такие лампы и одна из них перестала работать, то не спешите ее выбрасывать. В этой статье мы расскажем вам, как вы сможете своими руками отремонтировать светодиодную лампу.
В большинстве своем светодиодные лампы изготавливают в Китае, и их качество часто оставляет желать лучшего. По статистике две из пяти светодиодных ламп перестают работать в течение первого года эксплуатации. Купив три лампочки, вы должны быть готовы к тому, что одна из них перегорит уже в ближайший год.
Светодиодные лампочки перегорают не так, как лампы накаливания. Если, лампы накаливания просто перестают давать свет, то зачастую в них просто сгорает вольфрамовая нить. Светодиодные лампочки перегорают по-другому. Они начинают издавать трещащие звуки или сильно дымить (возможны оба варианта сразу), после чего часто следует сильный треск или хлопок и лампа вовсе перестает работать.
Но на самом деле в светодиодной лампе зачастую просто выходят из строя некоторые ее элементы, которые при несложных манипуляциях с паяльником можно устранить. Для того чтобы исправить данную неполадку своими руками, нужно выкрутить светодиодную лампочку.

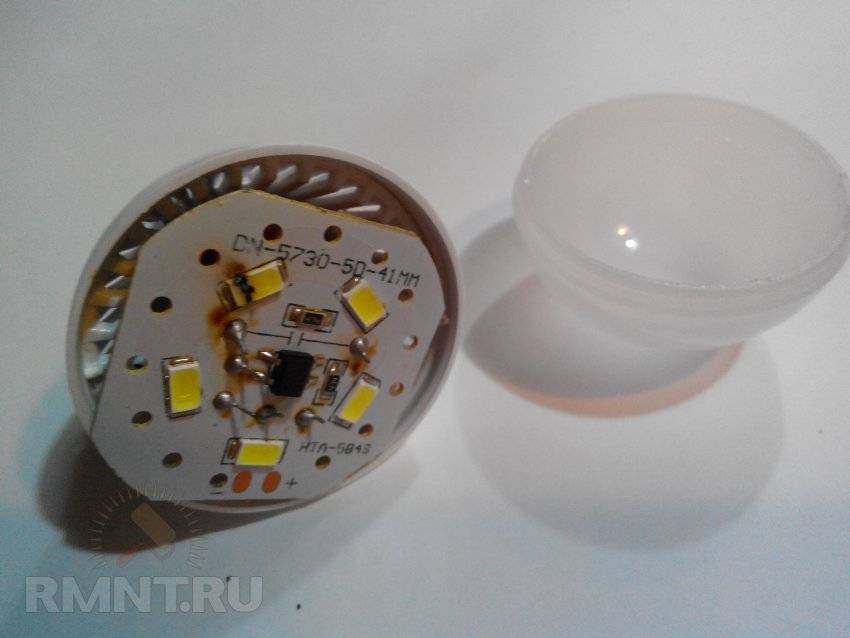

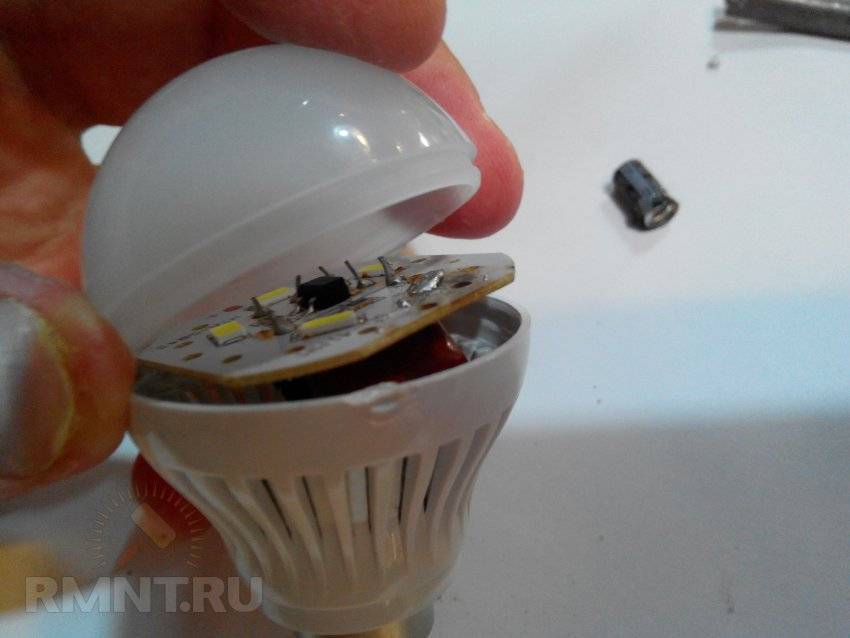

Далее ее нужно разобрать, отщелкнув светорассеивающий купол.

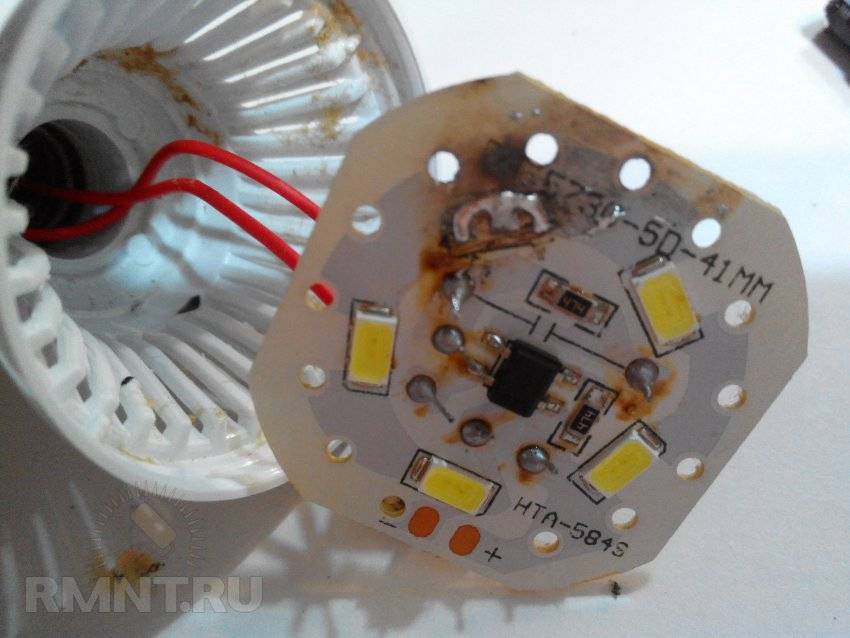

Очень часто проблемой, из-за которой светодиодные лампочки перестают работать, становятся прогоревшие светодиоды. Горят они в основном из-за неправильной или некачественной установки. Сгоревшие светодиоды можно заменить и в восьмидесяти процентах случаев светодиодная лампочка вновь будет пригодна к эксплуатации.

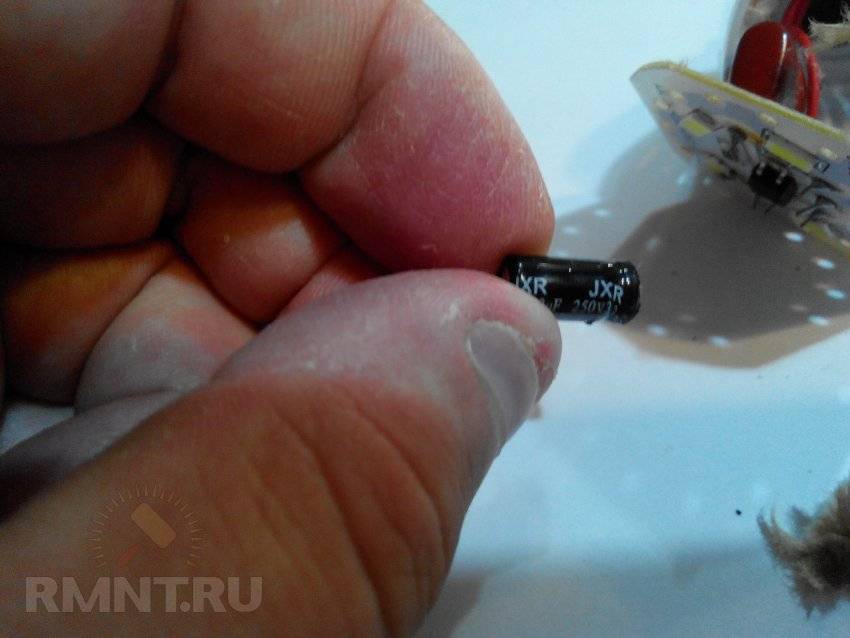

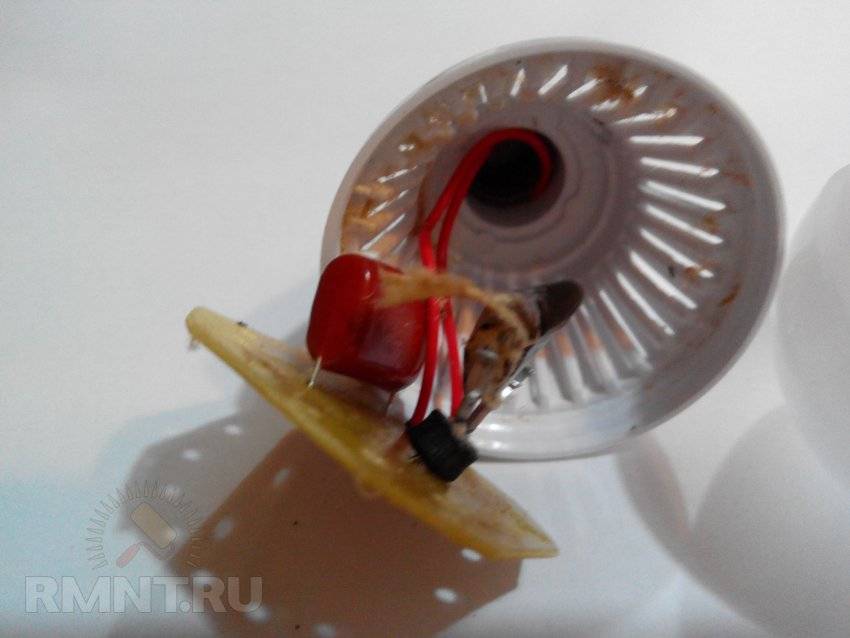

Также после вскрытия проверяем, не пострадал ли конденсатор. При скачках напряжения именно он может стать причиной выхода из строя светодиодной лампы. Для проверки, все ли в порядке с конденсатором, достаточно просто извлечь печатную плату из короба самой светодиодной лампы.

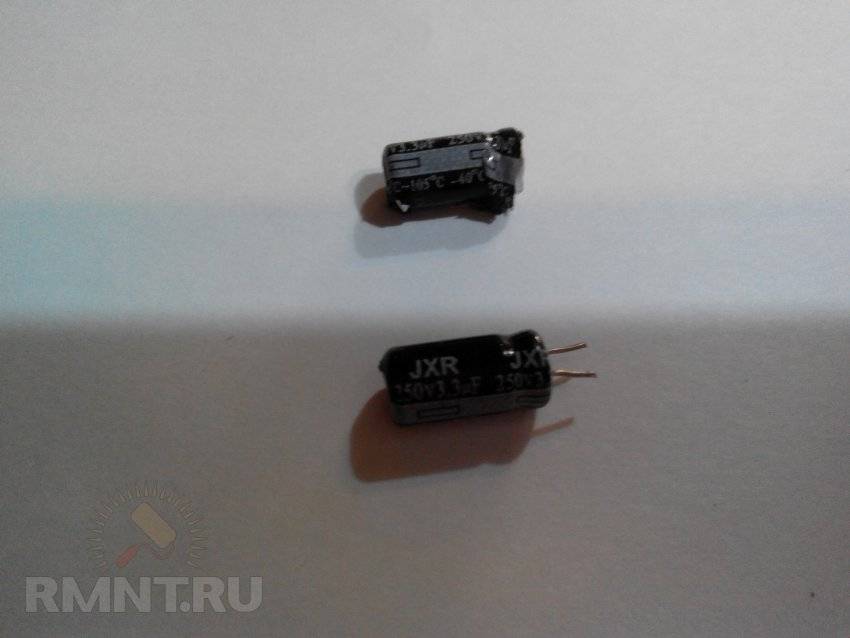

На фотографии видно, что конденсатор не просто вздулся, а он взорвался. Хлопок, перед тем как светодиодная лампочка перестала работать, и был тем самым звуком разорвавшегося конденсатора. Разорванный конденсатор придется заменить на аналогичный.
В магазинах радиодеталей найти такой конденсатор не составит особого труда. Желательно найти полностью идентичный.

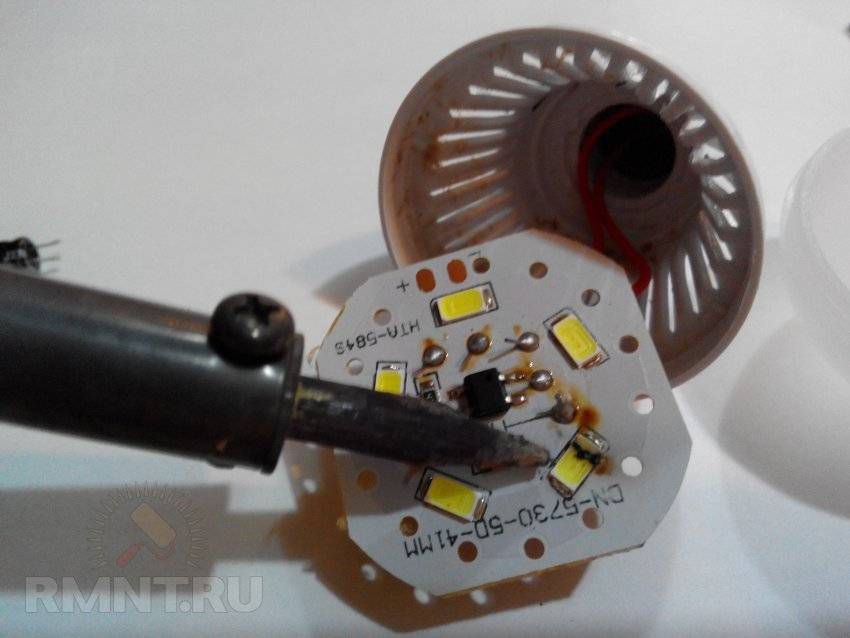

После покупки всех необходимых деталей можно приступать к ремонту светодиодной лампы. Для начала при помощи паяльника нужно отпаять сгоревший светодиод.

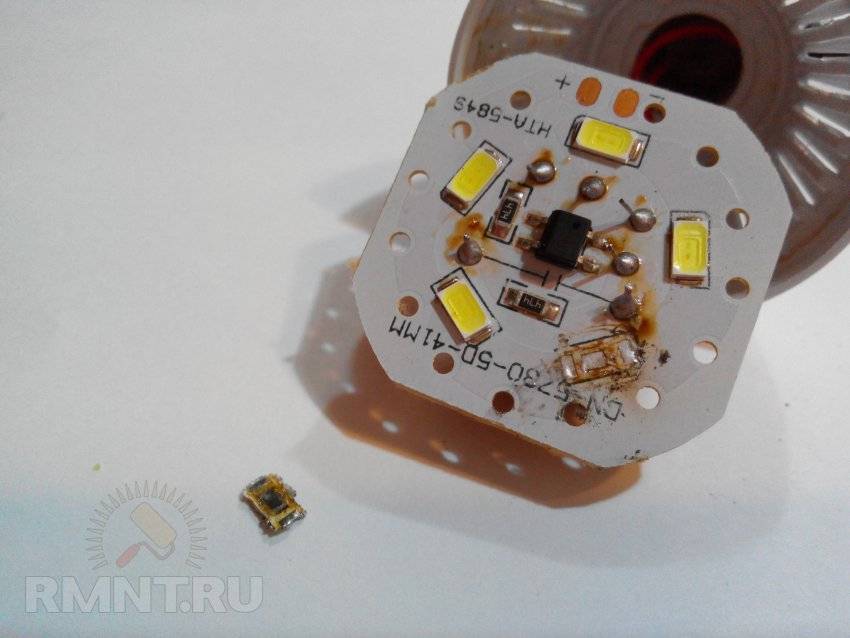

Вот так выглядит отпаянный светодиод:

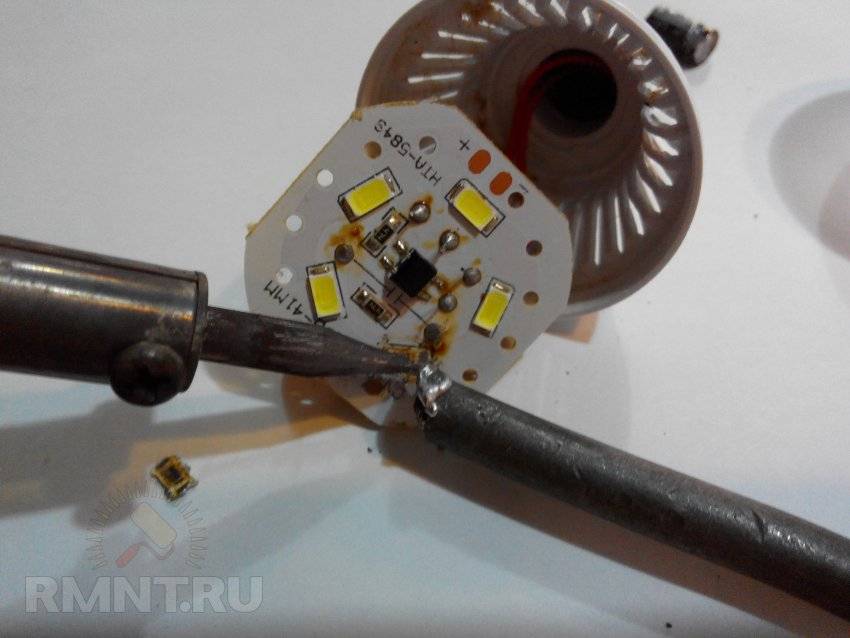

Если вам не удалось найти нужные светодиоды, то можно просто напрямую закоротить контакты. Для этого используйте припой и паяльник.
Закороченные контакты должны иметь примерно вот такой вид:

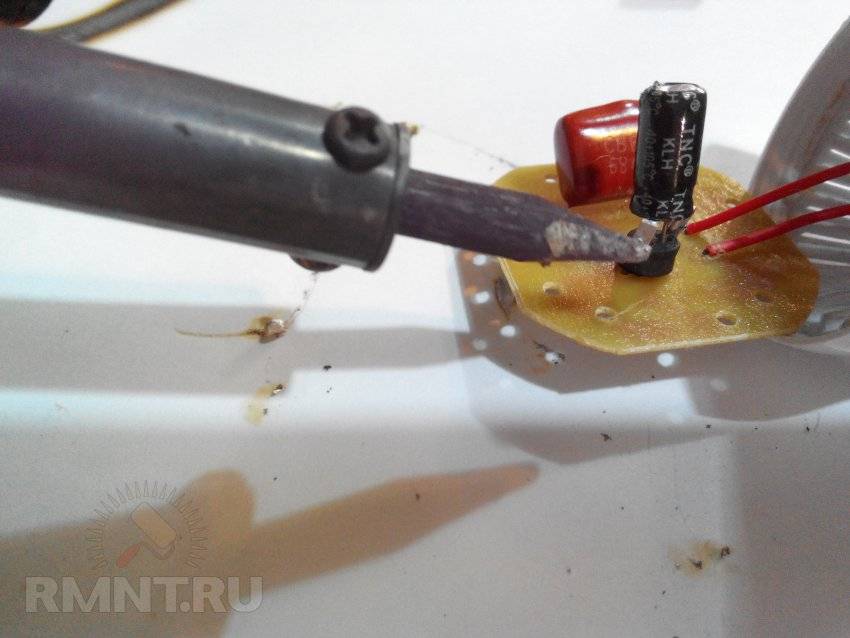

Следующим нашим шагом будет установка нового конденсатора. Для этого с помощью паяльника и припоя устанавливаем новый конденсатор на место.

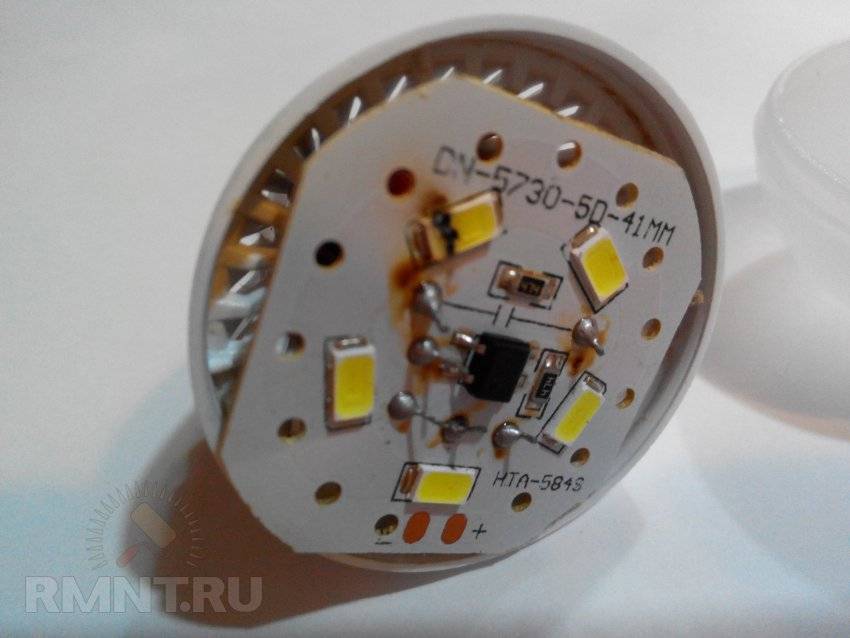

После того как конденсатор припаян, светодиодную лампочку нужно собрать. Для этого печатную плату устанавливаем назад в корпус светодиодной лампы, а сверху закрываем светорассеивающим колпаком.

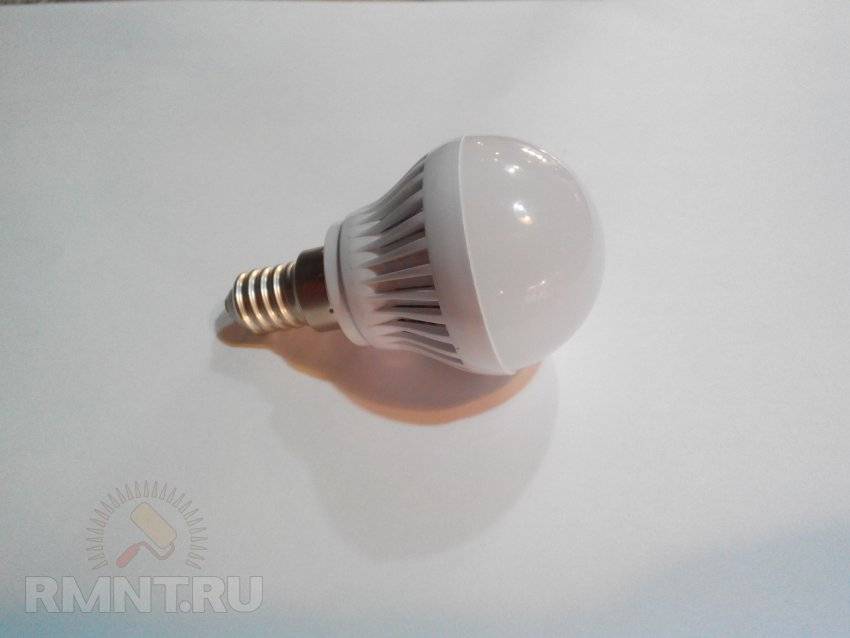

Далее, вкручиваем лампочку на ее место. Делаем это при выключенном свете.

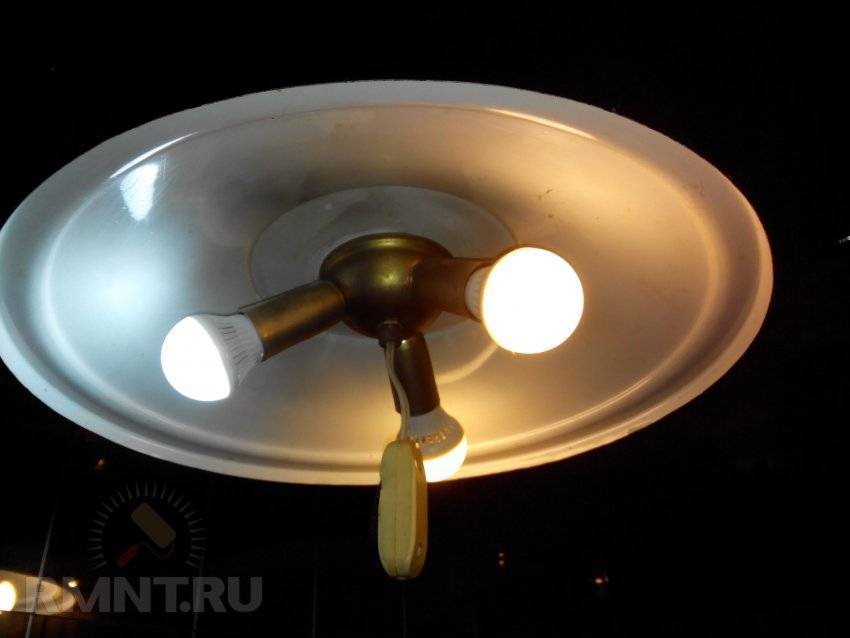

Включаем выключатель и светодиодная лампочка снова работает.
Теперь, дорогие читатели, вы научились ремонтировать светодиодные лампочки своими руками.
Подготовительный этап
Рассказываем, как разобрать светодиодную лампу Е27, E14 и прочие виды.
У светодиодной лампочки есть кожух, который надежно защищает электрические детали, изолируя их от окружающей среды. Начиная ремонт, вскрывайте кожух бережно, остерегаясь разрушений и ущерба работоспособности.
В основном корпуса светодиодных ламп изготовлены из пластикового материала. Рассмотрим, как их правильно разобрать. Предположим, нам нужно отремонтировать светодиодную лампу на 220В. Отметим, что есть несколько вариантов сборки конструкции из пластика. Так, корпус может крепиться посредством:
- защелок;
- клея;
- комбинированного способа.
Ощупайте места стыковок. Некоторые начинающие мастера, чтобы разрушить стыковку, используют фен. Методику можно взять на вооружение, но при этом следует быть предельно аккуратным. Расплавленный клей может разрушить детали, и работа завершится уже на этом этапе.
Оптимальное решение – самым аккуратным способом прорезать стыки лезвием тонкого, остро отточенного ножа. Держите нож строго по линии стыка. Остерегайтесь сильных нажатий. Сделав несколько прорезов, оцените качество своей работы и осмотрите состояние стыка.
Что касается детали из металла, то снять с цоколя ее можно при помощи электрического патрона. Вкрутите в него лампу, далее вытяните вкладку из пластикового основания. Будьте аккуратны с проводами, которые подают напряжение питания 220 В к драйверу.
После удаления второго контакта лампочки попробуйте таким же образом отсоединить колпачок. На его обратной стороне тоже есть провод.
После этого нужно отключить контакт. Тем же ножом либо пинцетом процарапайте стык склеенных деталей. Глубина небольшая – около 2 мм. Углубите царапину еще несколько раз, двигаясь по кругу.
Как восстановить светодиодную лампу, в которой электронная плата соединена с драйвером и светодиодами посредством силикона? Силикон нужно будет удалить, в противном случае он затруднит ремонт.
Возьмите на заметку: пытаясь открутить с помощью плоскогубцев цоколь, когда колба зафиксирована защитным покрытием в руке, вы рискуете раздавить стекло и повредить корпус. В этом случае восстановлению он не подлежит.
Доработка: увеличиваем срок службы
Успешно освоились с тем, как разобрать длинную светодиодную лампу ТВ или привычные Е27 и Е14? Тогда для вас не составит никакого труда увеличить срок ее службы.
Первая методика подразумевает снижение тока через светодиоды. Срок службы лампочки становится значительно больше. Однако яркость свечения понижается. Эта операция осуществляется не линейно, а с небольшим отставанием. Снижение подачи тока способствует повышению коэффициента полезного действия светодиода. Температура кристаллов тоже становится ниже.
Вам нужно осмотреть плату, найдя на ней один резистор или два, подключенные параллельно с сопротивлением в несколько Ом. Далее ваш резистор подвергается замене на резистор с большим сопротивлением. Либо в случае наличия двух резисторов нужно отпаять один из них. Ток будет снижаться прямо пропорционально увеличению сопротивления резистора.
Эта манипуляция способна заметно продлить срок службы лампочки. Достигается это за счет того, что температура кристалла светодиода становится ниже в большей степени, нежели температура наружного корпуса лампы.
Вторая методика предполагает плавное увеличение яркости при включении. Чтобы это осуществить, вам понадобится включить позистор параллельно подавляющей части светодиодов. До тех пор, пока позистор не нагрелся, его сопротивление находится на минимальном уровне, а ток течет через часть светодиодов. Как только позистор прогрелся, наблюдается плавное нарастание сопротивления. В цепь включаются прочие светодиоды. Рекомендуется использовать позистор с холодным сопротивлением.
Теперь вы знаете, как разобрать разобрать светодиодную лампу. Уверены, что предложенные рекомендации позволят вам осуществить ремонт светодиодной лампочки оперативно и без проблем. Гораздо экономнее самостоятельно отремонтировать LED-лампу, нежели покупать новую. Рекомендуем поделиться информацией, как своими руками починить лед-лампочку, и со своими друзьями. Им эта информация тоже пригодится.
