Ремонт и устройство холодильника: принципы работы разных видов, типичные неисправности, компоненты

Комплектующие

• A. Главный выключатель
• B. Сенсорное управление
• C. Компрессор
• D. Модуль питания и управления
• E. Мотор заслонки
• F. Нагреватель заслонки
• G. Нагреватель оттайки
• H. Лампы
• I. Выключатель двери морозильной камеры
• J. Выключатель заслонки
• K. Выключатель двери холодильника
• L. Датчик испарителя
• M. Датчик морозильника
• N. Датчик холодильника

Сенсорное управление

Сенсорное управление (9В) используется для выбора желаемой температуры в обоих отделениях, морозильном и холодильном.

Модуль питания и управления

Модуль управления и питания управляет всеми компонентами прибора для регулирования температуры в обоих отделениях. Он также контролирует, когда должен начаться цикл размораживания. При значениях температуры, задаваемых NTC, прибор регулирует точно выбранную температуру путем включения и отключения компрессора, вентилятора, двигателя заслонки и нагревателя оттайки.

Вентилятор

Холодный воздух образующийся в морозильной камере, вентилятор перемещает в холодильную камеру, через воздушную заслонку.

Воздушная заслонка

Электрический двигатель открывает воздушный канал, соединяющий морозильную и холодильную камеры и позволяет перемещать холодный воздух из морозильной камеры в холодильную. Он расположен в нижней части воздушного канала холодильника. Электрический нагреватель мощностью 2,7 Вт предотвращает образование льда на заслонке, пока она остается закрытой.

• A. Модуль управления и питания
• B. Двигатель
• C. Нагреватель заслонки
• D. Микропереключатель

Электрический двигатель открывает и закрывает заслонку. Когда заслонка открыта, она нажимает на микропереключатель, который информирует модуль управления о положении заслонки.

Заслонка остается открытой, пока в холодильной камере нужен холод и в течение 30 секунд после закрытия любой двери прибора. Если компрессор не работает, заслонка всегда находится открытом положении, когда включается вентилятор.

Основные причины неисправности компрессора

Перед проведением ремонта компрессора важно установить причину, по которой он сломался. Неисправность может проявляться как с работающим, так и неработающим электромотором

В первом случае звук работы компрессора слышен. Во втором — устройство не включается никаким способом.

Рассмотрим способы диагностики той или иной неисправности:

• Утечка фреона или поломка терморегулятора. Провести диагностику достаточно просто: нужно дотронуться рукой до конденсатора. Его температура становится аналогичной комнатной. Компрессор будет продолжать работать, но температура в камерах не будет соответствовать установленной ранее. Если сломался терморегулятор, то звуковой сигнал просто-напросто не будет поступать.
• Неисправность обмотки. Если компрессор не включается, то это может говорить о том, что произошел обрыв цепи его обмоток. В данном случае температура становится идентичной комнатной.
• Замыкание. Оно проявляется в коротком режиме работы компрессора. После включения он быстро отключается. При этом наблюдается чрезмерное нагревание корпуса. При данной неполадке витки обмотки замыкаются, а сопротивление падает. Реле принимает на себя повышенную силу тока и отключает нагнетатель. После охлаждения реле вновь запускает компрессор, и повторяется описанная выше ситуация.
• Заклинивание мотора. После включения слышен звук работающего двигателя, но при этом отсутствует вращение. Компрессор не производит нужного сжатия.
• Неисправность клапанов. Холодильный агрегат функционирует бесперебойно, но не создает необходимую температуру внутри камер хранения продуктов.
• Нарушение работы термодатчика или пускового реле. Если присутствует такая поломка, то компрессор или вовсе не будет включаться, или будет работать в течение пары минут.

Через корпус устройства пропускается ток

Человека может ударить током через корпус агрегата во время эксплуатации. Если владелец столкнулся с такой проблемой, то надо немедленно вытащить вилку из розетки. А потом самостоятельно заняться разборкой старого холодильника или воспользоваться помощью мастера.

Причину можно найти визуально, осматривая изоляцию проводов. Для упрощения задачи применяют мегомметр. Он определяет силу сопротивления изолированных кабелей. Есть другое приспособление – «Земля». В изделие встроено 2 провода, один из которых подсоединяется к деталям, а второй к корпусу устройства. Именно проводом «Линия» по очереди проверяют компрессор, регулятор реле и т. д. Найденная поломка появится на мониторе измерителя и отобразит величину сопротивления элемента. Неисправную деталь заменяют и дополнительно изолируют.

5 лучших недорогих двухкамерных холодильника прошлого года

Лучшие холодильники среди двухкамерных моделей бюджетного сегмента в нашем рейтинге представлены 5 моделями.

Stinol STS 200

Довольно габаритная модель, размеры которой — 60 х 200 х 62 см. Общий объем — 363 л, из которых на холодильный отсек приходится 235 л, морозильное отделение — 128 л. Отличный выбор для хозяек , которые замораживают заготовки на зиму.

ATLANT ХМ 4026-000

Габаритная модель с изысканным дизайном — 60 х 205 х 63 см. Однокомпрессорный холодильник с капельной системой размораживания. Полезный объем — 393 л, морозилка — 115 л, холодильное отделение — 278 л.

Bosch KGV36NW1AR

Техника от производителя высококачественного оборудования. Размеры модели — 60 х 185 х 65 см. общий полезный объем — 317 л, морозилка — 94 л, холодильник — 223 л. Однокомпрессорный холодильник с каперной системой размораживания.

Pozis RK-149 S

Большой холодильник с габаритами 60 х 196 х 65 см. Полезный объем — 370 л, из них холодильный отсек — 240 л, морозильная камера — 130 л. Модель отличается высокой мощностью замораживания продуктов.

NORD NRB 110 932

Однокомпрессорный агрегат с лаконичным стильным дизайном. Размеры — 57 х 201 х 62 см. Общий объем — 346 л, морозильный отсек — 115 л, холодильное отделение — 231 л.

Мотор-компрессор постоянно работает

К непрерывной работе агрегата может привести повышенная температура воздуха в помещении или неправильное положение ручки терморегулятора. В данных условиях холодильник будет работать на полной мощности. Когда терморегулятор находится в нормальном положении, возможно, он поломался и его необходимо заменить

Также следует обратить внимание на уровень обмерзания испарителя. Если на последних каналах испарителя, по которым движется фреон, нет характерного белого налёта (инея), существует проблема с утечкой хладагента

Определить точное место можно только с помощью особого прибора. Исправить эту проблему собственноручно практически невозможно. Лучше отправить холодильник в специализированную мастерскую, где всё исправят и добавят в систему необходимое количество фреона.

Советы и рекомендации

Чтобы бытовая техника работала без сбоев, стоит соблюдать рекомендации:

1. Холодильники капельного типа необходимо регулярно размораживать.
2. Прибор должен стоять на ровной и твердой поверхности.
3. Верхний и нижние отсеки не стоит перегружать продуктами.
4. Запрещено устанавливать бытовую технику такого типа рядом с источниками тепла.
5. Испаритель (радиатор на задней стенке) должен быть защищен от возможностей механических повреждений.
6. Транспортировать прибор нужно аккуратно.

Если бытовая техника не оснащена системой No Frost и необходимо провести разморозку, нужно дождаться, пока лёд растает самостоятельно. Ковырять его острыми предметами нельзя – есть риск повредить трубы с хладагентом.

Ставить горячую еду запрещается – нарушение температурного режима и образование большого количества влаги приведет к серьезным поломкам. При возникновении неисправностей стоит сразу обратиться к специалисту: самостоятельный ремонт может только усугубить положение.

Холодильник Атлант двухкамерный неисправности

Двухкамерный холодильник может быть с одним или двумя компрессорами. Если компрессор один, две камеры взаимозависимы по распределению хладагента между двумя испарителями. Используется электронное или ручное регулирование. Холодильник Атлант с двумя компрессорами имеет независимые камеры, можно останавливать одну для размораживания или ремонта.

В случае неисправности двухкамерного холодильника Атлант горит лампочка красного цвета – сигнал «Внимание». Устранить неисправность можно самостоятельно, или вызвать мастера, в зависимости от обстоятельств

Ваш холодильник громко работает? Вооружитесь отверткой и гаечным ключом. Обесточьте прибор. Разверните его и укрепите тепловое реле – оно неведомым образом освобождается от стяжек. После подтяните весь крепеж подвесок мотора-компрессора, отрегулируйте их.

Недостаточно низкая температура в двухкамерном холодильнике Атлант – измените задание на терморегуляторе и проверьте плотность прилегания двери к проему. Возможно, именно из-за этой неисправности и горит красная лампочка.

Если в камере нет света, проверьте, цела ли лампочка. Замените ее на другую, идентичную. Потрогайте кнопку, убедитесь, что она исправна. Если все в порядке, а лампочка не горит – вызывайте мастера.

Доверить диагностику и ремонт двухкамерного холодильника Атлант специалисту следует, когда необходимы специальные приборы и разбор контура. Возможные неисправности в системе охлаждения определяются состоянием компрессора, испарителя и наличием фреона. При неисправности в этом блоке холодильник зачастую не морозит вообще.

Обзор распространенных поломок

Для устранения возникающих в холодильных агрегатах неисправностей необходимо иметь минимальные представления о наиболее распространенных поломках. Так как самостоятельный ремонт попросту невозможен без адекватного реагирования на возникшую проблему, детально изучите причины, по которым возникают те или иные ситуации.

Прибор не выключается

Холодильник, работающий на износ, расходует много электричества. Самая банальная причина – неплотно закрытая дверца. Ее надо плотнее прижать, а температурный режим внутри приборе перенастроить. Проверить, включен ли режим экстренной заморозки продуктов. Его выключение может решить проблему.

Среди альтернативных причин поломки выделяют:

1. Поврежденный или изношенный уплотнитель дверцы.
2. Поломка термодатчика.
3. Неисправность терморегулятора или модуля управления.
4. Утечка охлаждающей жидкости.
5. Разгерметизация капиллярной трубки.
6. Поломка компрессора.

Холодильник сразу после включения выключается

Проблему надо решать на начальной стадии. Иначе потребуется дорогостоящий ремонт.

Самые распространенные причины неисправности:

1. Сломанный компрессор.
2. Неисправное пускозащитное реле.

Не работает холодильная камера

Часто возникает ситуация, когда морозилка работает, а холодильная камера – нет. Если дверца прибора плотно закрыта, а на вентиляторе нет толстого слоя льда, причины неисправности могут быть следующие:

1. Поломался мотор вентилятора.
2. Утечка хладагента.
3. Поломка компрессора холодильной камеры.

Затяжной запуск мотор-компрессора

Обычно на запуск мотор-компрессора требуется максимум 1–2 секунды. В случае если ротор за этот промежуток времени не успевает развернуться, ток, который протекает по цепи рабочей обмотки, может привести к задействованию защитного реле. В таком случае мотор-компрессор способен запуститься только после двух- или трехкратного срабатывания контактов защитного реле.

В первую очередь нужно проверить уровень напряжения в сети. Так, если напряжение ниже обусловленного в технической документации, мотор-компрессор попросту не запустится.

К причинам затяжного запуска следует также отнести нарушения в креплении реле. Когда реле не располагается в вертикальном положении, соответственно с меткой, нанесенной на его корпус, сердечник не в состоянии нормально втянуться в соленоидную катушку и контакты не смогут быстро замкнуться. Для исправления поломки реле необходимо правильно установить и надежно зафиксировать.

Еще одной причиной затяжного запуска мотор-компрессора является поломка пускового реле. В таком случае реле следует заменить новым. Обычно к затяжному запуску приводит подгорание контактов либо заедание сердечника в соленоидной катушке.

При нормальном напряжении в сети и исправном защитном реле причиной затяжного запуска может быть поломка самого мотор-компрессора. К такому явлению может привести повышенное трение между отдельными деталями ротора в статоре или компрессора. Проверить исправность мотора можно, подключив его напрямую в сеть.

Не морозит морозилка

Если двери морозилки закрыты плотно, но внутри отделения слишком тепло, надо проверить, правильно ли выставлен температурный режим.

Другими причинами неисправности являются:

1. Поломка компрессора морозилки.
2. Неисправность клапана, распределяющего холод по камерам прибора (в одно компрессорных холодильниках).
3. Поломка термостата.
4. Не работает датчик температуры.
5. Утечка хладагента.

Холодильник морозит слишком сильно (слабо)

Если температурный режим настроен правильно, а продукты в холодильной камере перемерзают причин может быть несколько:

1. Нарушенный контакт трубки сифона и стенки испарителя. Исправить можно правильно зафиксировав трубку.
2. Поломка терморегулятора.

Если в камере слишком тепло, причинами могут быть:

1. Поврежденный уплотнитель дверцы.
2. Холодильник находиться вблизи приборов-источников тепла.
3. Прибор стоит слишком близко к стене.
4. Потеря фреона.
5. Холодильник стоит в зоне, хорошо освещаемой солнцем.

Холодильник включается, но не морозит и не холодит

Такая неполадка может возникать по причине:

• Неисправности терморегулятора или установки режима охлаждения на минимум;
• Сбоя настроек сложных узлов электронного управления в современных моделях;
• Случайный запуск разморозки, при этом требуется полностью разморозить холодильник и включить его заново;
• Резкая загрузка двухкамерных холодильников большими объемами продуктов, которые тот не успевает остудить;
• Утечкой хладагента, при этом вам необходимо срочно отыскать место повреждения и устранить его;
• Неисправности мотора компрессора или засорения всей системы охлаждения.

Признаки неисправности холодильника

Если холодильник новый, в момент приработки деталей он работает с повышенной шумностью. При обкатке параметры должны быть стандартными

Особо следует обратить внимание на  обеспечения внешних условий, правильному уровню установки

Повышена температура в холодильной камере — возможно нарушение герметичности. Эту причину можно устранить самостоятельно. Попробуйте зажать полоску бумаги шириной 5 см и толщиной 0,8 мм между дверью и камерой. Если она не прищемилась, дверь нужно уплотнить.

Быстрое образование шубы  на испарителе  свидетельствует о неисправном нагревателе. Шуба на  межкамерной перегородке – тоже термоэлемент, но другой.

Свист в компрессоре, стук в двигателе при запуске  подают сигнал о неисправности в механической части. Такой шум на старом аппарате указывает на скорый выход холодильника из строя – потребуется замена мотор-компрессора.

Если холодильник бьет током – это серьезный повод остановить агрегат и вызвать мастера. Замер изоляции мегомметром и поиск провода с поврежденной изоляцией доверьте специалисту.

Почему не включается холодильник

Если перестал работать холодильник, потребуется определить неисправности и их устранение. Специалисты называют в перечне причин, почему не включается холодильник, следующие варианты:

• отсутствует напряжение в электросети — сбой может произойти при повышении напряжения, в данном случае отключается УЗО либо перегорает щиток, пробки;
• повреждение сетевого кабеля либо вилки;
• поломка терморегулятора из-за изменений температурного режима;
• дефекты в работе компрессора;
• нарушение функции пускового реле;
• кнопка выключения/включения может перестать работать (заедает, западает).

Что делать, если не работает

При проблемах с электричеством оборудование не запускается. Многие потребители интересуются, что делать, если холодильник не включается. Решить вопрос можно после проведения диагностики. Потребуется проверить наличие электричества, подключив в розетку другую бытовую технику (фен, пылесос).

Если не работает холодильник по причине отсутствия электрического контакта, рекомендуется провести осмотр сетевого кабеля и вилки. При повреждении элементов будут видны оголенные провода, царапины и т.д. Можно выполнить замену проводов и вилки самостоятельно с помощью рабочих инструментов (пассатижей, отвертки) либо воспользоваться услугами электрика.

Холодильник может включаться на 2-4 секунды и после щелчка выключаться, причиной поломки является неисправность пускового реле. Для проверки неисправности требуется прозвонить реле.

Причиной выхода из строя бытовых холодильников может быть поломка компрессора. В некоторых моделях бытовой техники агрегатов 2 шт., и 1 компрессор не работает. В данном случае потребуется ремонт специалиста. На период работ прибор можно временно заменить.

Причины выхода из строя (неисправности морозильного ларя)

Часто причиной ремонта является несоблюдение правил эксплуатации изделия. Основные ошибки владельцев оборудования, которые приводят к дорогому, негарантийному ремонту техники:

нарушение режима эксплуатации. Каждый морозильник способен заморозить определенное количество продуктов в заданный период времени. Если не соблюдать в этом вопросе рекомендации производителя — он может выйти из строя;
грязь, пыль на радиаторе, конденсаторе или воздушном фильтре, установка ларей слишком близко к стене и друг к другу. Все это приводит к перегреву системы, выходу ее из строя;
образование льда на датчике температуры, на осушителе, в вентиляции. Появляется при большой загрузке, долгой работе без профилактического обслуживания;
механические повреждения

Следствие невнимательного и неосторожного обращения с техникой.

Методы проверки работы терморегулятора

Поддержание необходимой температуры – задача терморегулятора. Проще говоря, это включатель, который отключается, как только достигается требуемая температура.

Неисправность терморегулятора может стать причиной того, что холодильник работает без передышки или наоборот перестал включаться.

Провести диагностику не сложно. Достаточно замкнуть три провода (которые подключаются к узлу) и подключить холодильник к сети. В более ранних моделях использовалось два провода. Если всё удалось и холодильник заработал, то дело именно в компрессоре и его придется менять.

Если это не помогло, то причину можно заподозрить в поломке регулятора и произвести его замену.

Заменить эти элементы не составит большого труда. Самое главное, предотвратить перелом узла и замятие трубки с газом.

Непосредственный ремонт

Сегодня некоторые спешно берутся за сложные работы (вроде замены компрессора), в которых у них нет никакого опыта, кроме пособий в Интернете из серии «своими руками».

Замена компрессора холодильника является сложным процессом, при котором нужна точная установка причины неисправности, наличие опыта и квалификации специалиста, необходимы специализированные инструменты (газовая горелка, накопитель для хладагента, вентили для прокола и другое оборудование).

Еще более абсурдными выглядят любители, которые берутся ремонтировать вышедший из строя мотор. Абсурдность заключается в том, что производители намеренно выпускают компрессор в неразборном виде. Об этом свидетельствует запайка всего корпуса (при том, что прибор очень сложный и состоит из нескольких десятков деталей). В случае выхода из строя каких-то частей мотора, их не ремонтируют, а проводят полную замену компрессора холодильника на новый.

Делать это должен только специалист с опытом работы при помощи специального инструмента.

Диагностика неисправностей холодильника

Прежде, чем приступить к ремонту холодильного оборудования, необходимо провести его диагностику, чтобы понять, можно справиться с поломкой своими силами или стоит прибегнуть к помощи специалистов.

1. Для диагностики оборудования в домашних условиях, потребуется подготовить универсальный тестер и отвертку. Начинается диагностика с определения качества напряжения в сети. Если оно составляет 220 Вт, значит, все в норме. Если же напряжение меньше этого показателя, это может стать основной причиной выхода бытового прибора из строя.
2. Далее внимательно изучаем шнур и вилку агрегата на целостность. На нем не должно быть дефектов, он не должен нагреваться при работе.
3. Далее осматриваем клеммы на компрессоре. Делать это лучше при отключенном от сети оборудовании.
4. Осматриваем компрессор, который располагается в нижней задней части холодильника. На нем не должно быть дефектов и повреждений. После зрительного осмотра проверяем обмотку. Перед осмотром необходимо отсоединить гибкие провода. Проверить цепь обмотки на целостность необходимо с помощью тестера.
5. После этого можно перейти к диагностике мелких деталей — температурного датчика. Для этого с помощью отвертки снимается и отсоединяется проводка. Каждый провод проверяется на работоспособность тестером.

https://youtube.com/watch?v=Be3Eltx7nws

Когда обязательно вызывать мастера

Все неисправности холодильного оборудования делятся на две части:

1. Не проводится охлаждение внутренней камеры при нормальном запуске двигателя. Чаще всего поломка заключается в основных составных частях оборудования.
2. Агрегат не включается или включается на короткий срок, а потом — отключается. Здесь проблемы связаны с неисправностью электрической схемы бытового прибора.

В первом случае ремонтом должны заниматься только высококвалифицированные мастера, так как провести диагностику и ремонт можно только с помощью специального оборудования и многолетних навыков.

А вот если у агрегата вышел из строя электрический механизм, то решить проблему можно и своими силами — после проведения диагностики, выявления причин поломки и замены вышедшей из строя запчасти.

В заключение хочется отметить, что каждый агрегат, даже от производителя с мировым именем, может в какое время перестать работать. Чтобы отремонтировать холодильник, необходимо разобраться, в чем дело, приобрести нужную деталь и запастись свободным временем. Если особого опыта в ремонте бытового оборудования у вас нет, лучше обратиться к мастерам своего дела, которые решат все проблемы оперативно и качественно.

История появления

Прототипы современных холодильников появились задолго до того, как появилось электричество. Доподлинно неизвестно кто заметил, что продукты в прохладе сохраняют свежесть дольше. Но это свойство холода люди использовали очень давно. Копались погреба, вырубались ледники. Эти нехитрые приёмы использовались многими цивилизациями на протяжении уже более 1000 лет.

В 1873 году появился первый компрессионный холодильник с использованием эфира в качестве охлаждающего агента. Позже его из-за высокой огнеопасности заменили на сжиженный воздух и диоксид серы. И только в 30-х годах 19 века появились первые хладагенты – хлорфторуглероды.

Это позволило промышленности начать массовый выпуск холодильников.

Выводы и полезное видео по теме

О том, как устроен и работает компрессор бытового холодильника, наглядно и подробно рассказывают в этом видео:

А здесь на стенде собирают и подключают все элементы электрической цепи холодильника No Frost:

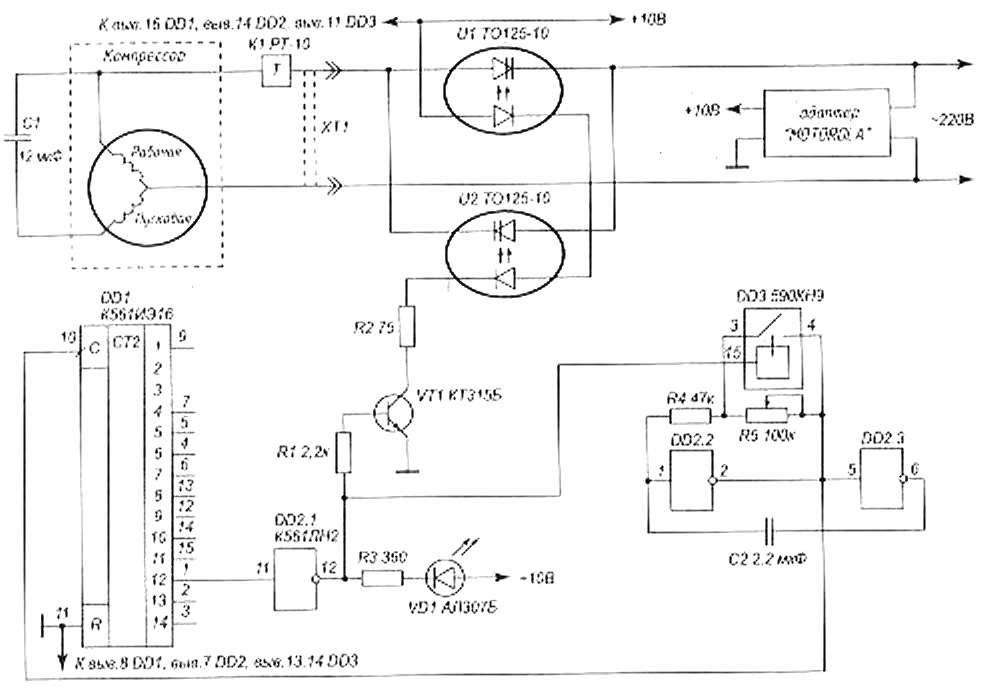

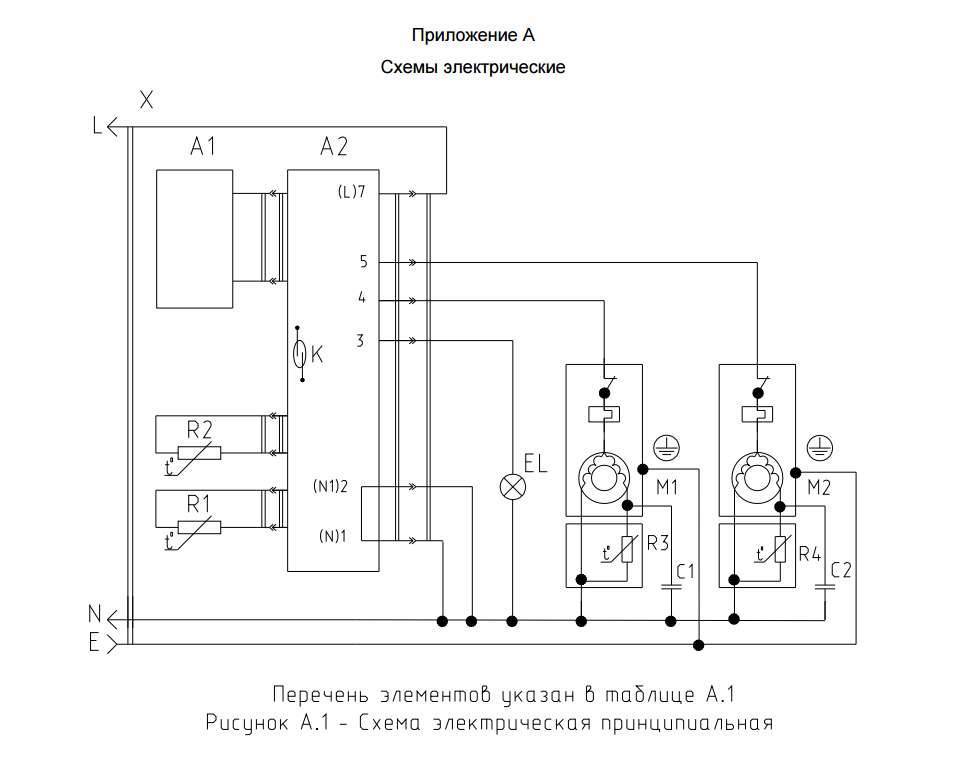

Всё разнообразие современных бытовых холодильников сводится к одной принципиальной электрической схеме, усовершенствованной и дополненной различными компонентам. Как бы ни отличался Indesit последней модели от старенького Минска, производят холод они по одинаковому принципу.

Электрические цепи бюджетных и старых холодильников вполне поддаются домашнему ремонту по типичной схеме, электронные же платы управления различаются для каждой серии. Но даже они имеют схожее общее строение.
